Pasternack的产品系列品类丰富

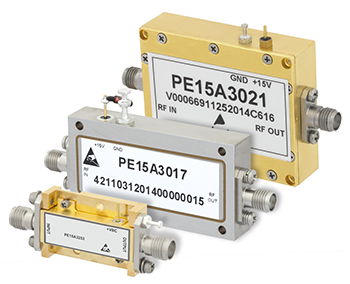

超宽带和毫米波低噪声放大器

  • 低噪声超宽带放大器的频率范围为30 MHz至40 GHz
  • 高增益低噪声放大器型号具有较高的动态范围
  • 放大器噪声系数典型值范围为2.5至3.0 dB，频带较宽
  • 高IP3线性，最高可达+42 dBm
  • 这些低噪声放大器不需要外部匹配元件
  • 混合MIC设计采用GaAs PHEMT半导体工艺来提高效率
  • 单电压电源具有内部调节功能
  • 温度超出-20°C至+70°C时工作性能仍然出色
  • 各个型号均提供带连接器的环境密封金属封装
  • ECCN EAR99适用于以下低噪声放大器
一件起发,当天发货！
▼ 点击以下链接获取更多详细信息
零件编号 放大器类型 频带 (GHz) 增益 (dB) 增益变化+/-(dB) P1dB (dBm) P1dB（瓦） Psat (dBm) 噪声系数 (dB) IP3 (dBm) 直流电源 (Volts/mA) “产品尺寸 长（英寸）X 宽（英寸）X 高（英寸）” 连接器类型 ECCN
中等功率宽带放大器，P1dB 25 dBm ，500 MHz至10 GHz，增益 32 dB，IP3 33 dBm ，噪声系数 3 dB ，SMA
说明

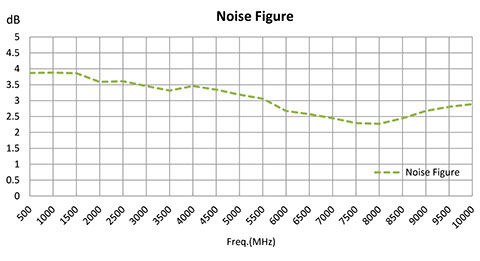

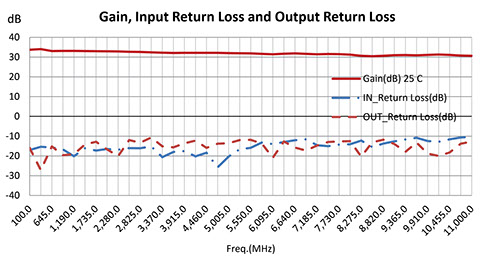

PE15A3005 典型性能参数
PE15A3005 宽带，低噪声 0.50 - 10 32 1 25 0.3 3 33 12/375 1.5 x 1.0 x 0.4 SMA EAR99
中等功率宽带放大器，P1dB 600 mW，100 MHz至12 GHz，增益18 dB，IP3 33 dBm， 噪声系数3 dB，SMA
图形

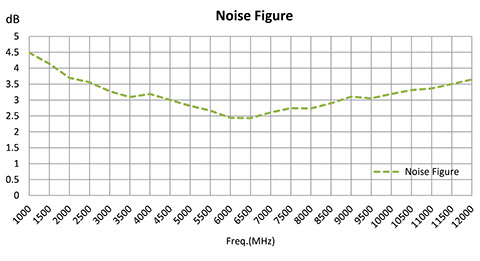

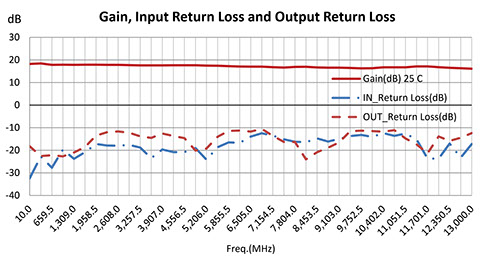

PE15A3007典型性能数据
PE15A3007 宽带，低噪声 0.10 - 12 18 1 25 0.3 28 3 33 12/300 1.2 x 1.0 x 0.4 SMA EAR99
中等功率宽带放大器，P1dB 23 dBm，500 MHz至18 GHz，增益27 dB，IP3 35 dBm，SMA
图形

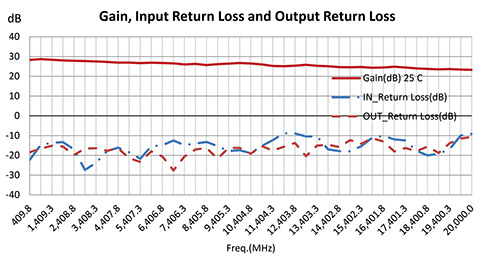

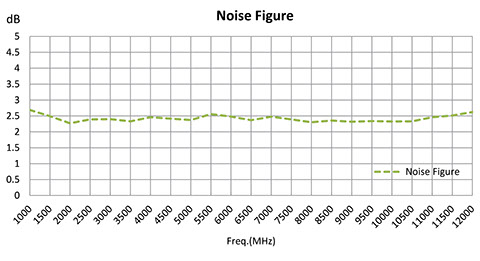

PE15A3008典型性能数据
PE15A3008 宽带，低噪声 0.50 - 18 27 2.3 23 0.2 2.5 35 12/330 1.5 x 1.2 x 0.4 SMA EAR99
中等功率宽带放大器，P1dB 600 mW，2 GHz至24 GHz，增益12 dB，IP3 35 dBm，2.92mm
图形

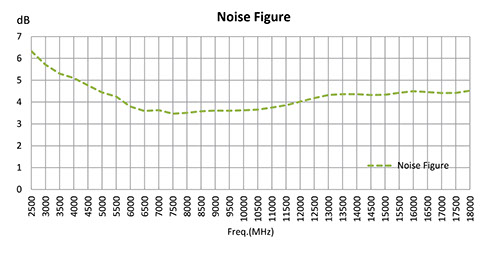

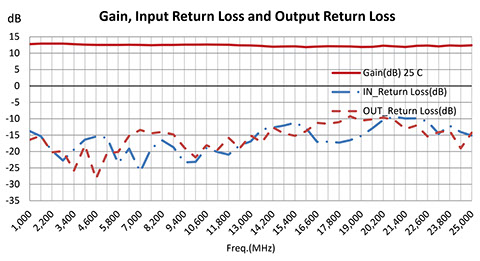

PE15A3009典型性能数据
PE15A3009 宽带，低噪声 2 - 24 12 0.75 26 0.400 26 4.0 35 12/260 1.2 x 1.0 x 0.4 K EAR99
中等功率宽带放大器，P1dB 500 mW，6 GHz至18 GHz，增益36 dB，SMA
图形

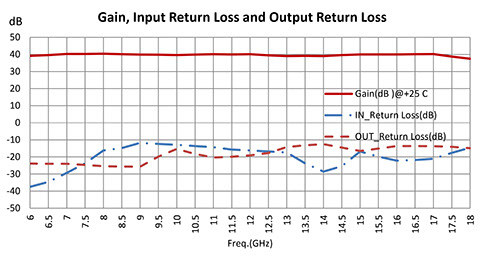

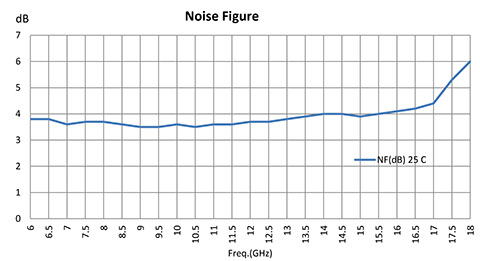

PE15A3017典型性能数据
PE15A3017 宽带，低噪声 6 - 18 36 2 27 0.5 3.5 15/800 2.083 x 1.093 x 0.38 SMA EAR99
中等功率宽带放大器，P1dB 600 mW，6 GHz至18 GHz，增益30 dB， 噪声系数3.5 dB，SMA
图形

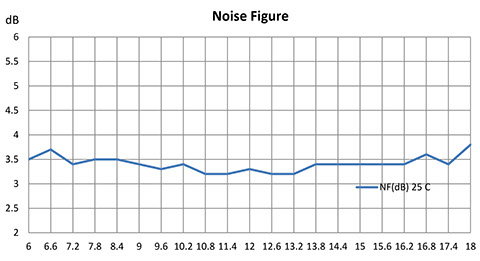

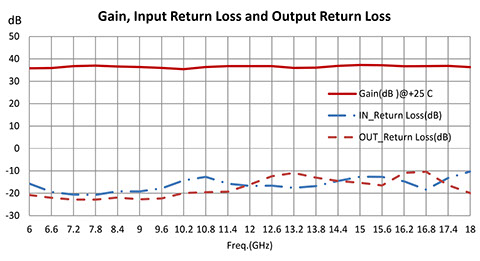

PE15A3018典型性能数据
PE15A3018 宽带，低噪声 6 - 18 30 1 28 0.6 3.5 12/1300 1.86 x 1.15 x 0.42 SMA EAR99
中等功率宽带放大器，P1dB 1 W，300 MHz至18 GHz，增益 37 dB，IP3 42 dBm，SMA
图形

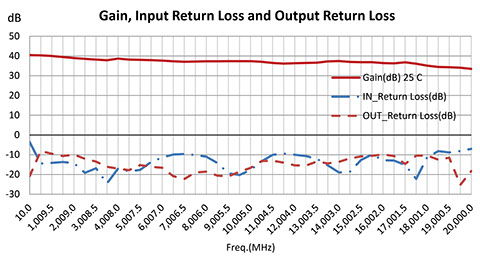

PE15A3021典型性能数据
PE15A3021 宽带，低噪声 0.3 - 18 37 2 30.5 1.1 3.0 42 15/850 1.9 x 1.5 x 0.5 SMA EAR99
低噪声宽带放大器，P1dB 14 dBm，500 MHz至20 GHz，增益14 dB，噪声系数3 dB，SMA
图形

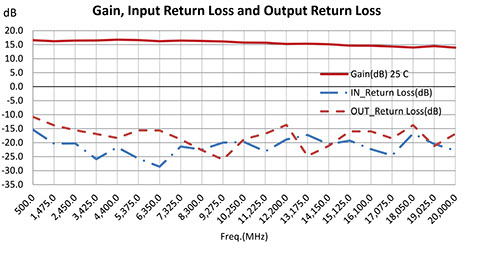

PE15A3253典型性能数据
PE15A3253 宽带，低噪声 0.5 - 20 15 1.75 20 0.1 3 29 12/180 1.08 x 0.53 x 0.29 SMA EAR99
低噪声宽带放大器，P1dB 20 dBm，30 MHz至20 GHz，增益15 dB，噪声系数3 dB，SMA
图形

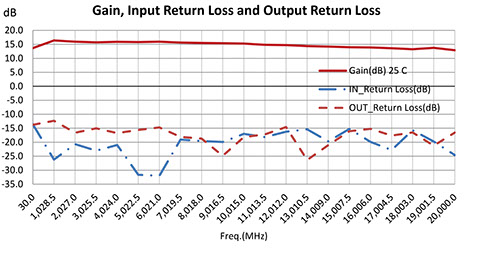

PE15A3254典型性能数据
PE15A3254 宽带，低噪声 0.03 - 20 15 2.5 20 0.1 3 29 12/180 1.08 x 0.53 x 0.29 SMA EAR99
低噪声宽带放大器，18 dBm，100 MHz至18 GHz，增益14 dB，IP3 28 dBm，SMA
图形

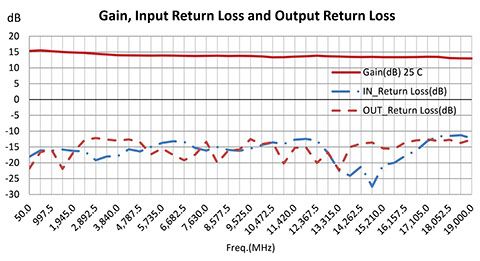

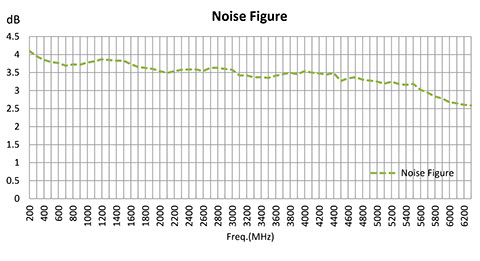

PE15A3255典型性能数据
PE15A3255 宽带，低噪声 0.1 - 18 14 1.5 16 0.04 18 3 28 12/80 1.2 x 1.0 x 0.4 SMA EAR99
低噪声宽带放大器，18 dBm，100 MHz至18 GHz，增益28 dB，IP3 28 dBm，SMA
图形

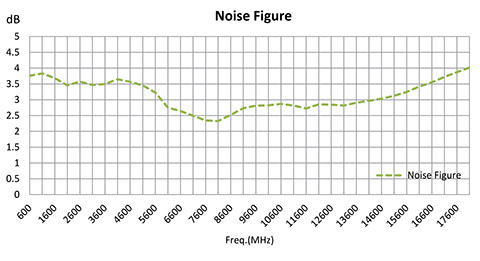

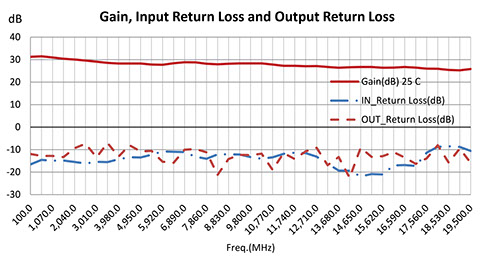

PE15A3256典型性能数据
PE15A3256 宽带，低噪声 0.1 - 18 28 2.5 16 0.04 18 3 28 12/160 1.5 x 1.0 x 0.4 SMA EAR99
低噪声宽带放大器，P1dB 14 dBm，2 GHz至18 GHz，增益26 dB， IP3 24 dBm，噪声系数3 dB，SMA
图形

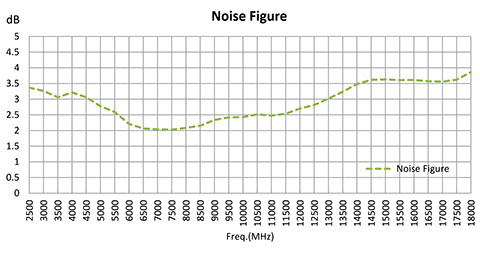

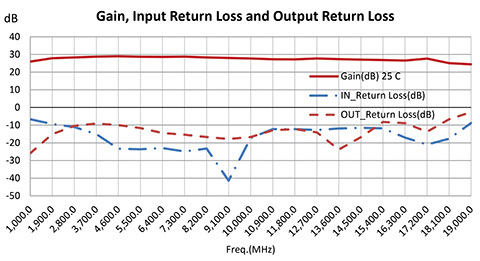

PE15A3257典型性能数据
PE15A3257 宽带，低噪声 2 - 18 26 2 14 0.025 3 24 12/140 1.5 x 0.85 x 0.375 SMA EAR99
低噪声宽带放大器，2 GHz至18 GHz，增益33 dB，噪声系数3 dB，SMA
图形

PE15A3258典型性能数据
PE15A3258 宽带，低噪声 2 - 18 33 1.5 13 0.02 3 22 12/180 1.5 x 1.0 x 0.4 SMA EAR99
低噪声宽带放大器，P1dB 22 dBm，6 GHz至18 GHz，增益38 dB，IP3 30 dBm，噪声系数2.5 dB，SMA
图形

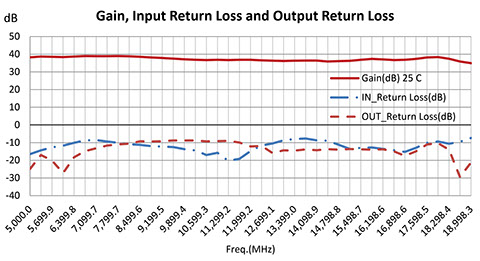

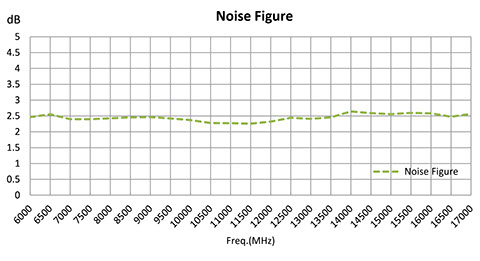

PE15A3259典型性能数据
PE15A3259 宽带，低噪声 6 - 18 38 2 22 0.2 28 2.5 30 12/280 1.2 x 1.0 x 0.4 SMA EAR99
低噪声宽带放大器，P1dB 13 dBm，18 GHz至26.5 GHz，增益40 dB，IP3 22 dBm，噪声系数2 dB，SMA
图形

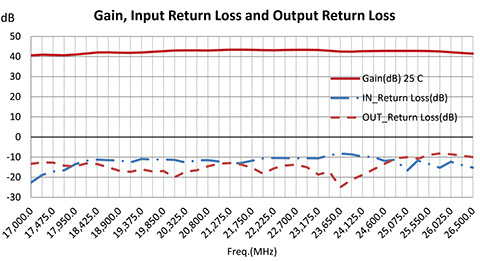

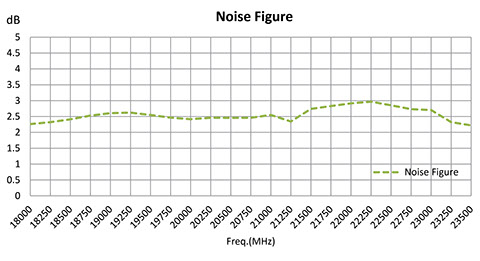

PE15A3260典型性能数据
PE15A3260 宽带，低噪声 18 - 26.5 40 1 13 0.02 2 22 12/180 1.5 x 1.0 x 0.4 SMA EAR99
低噪声宽带放大器，P1dB 13.5 dBm，26.5 GHz至40 GHz，增益22 dB，IP3 22 dBm，2.92mm，噪声系数3.5 dB
图形

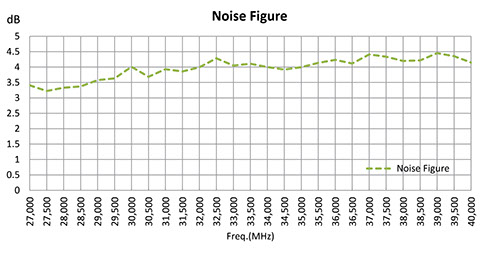

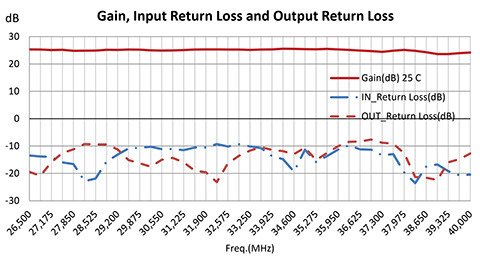

PE15A3261典型性能数据
PE15A3261 宽带，低噪声 26.5 - 40 22 0.75 14 0.025 3.5 22 12/125 1.5 x 1.0 x 0.4 SMA EAR99
中等功率宽带放大器，P1dB 20 dBm，1 GHz至18 GHz，增益30 dB，SMA
图形

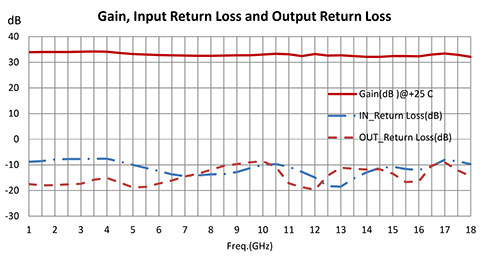

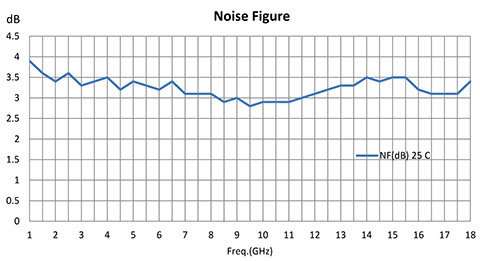

PE15A3262典型性能数据
PE15A3262 宽带，低噪声 1 - 18 30 1 20 0.10 3.7 12/240 1.6 x 1.0 x 0.378 SMA EAR99
