高功率放大器

频率覆盖UHF/VHF/L/S/C频段
高增益型号具有较高的动态范围
饱和输出功率电平高达+50 dBm
高IP3线性度，可达+60 dBm
50欧姆混合MIC设计使用GaN、GaAs或LDMOS晶体管技术，效率高
所有型号均有内部调节的单电压电源
在不同温度范围内的运行性能受保障
放大器电路封装在带有SMA连接器的环境密封金属封装中，适用于包括暴露于潮湿、高海拔、冲击和振动条件在内的严苛环境

一件起发,当天发货！

	频段(GHz)	增益(dB)	增益变化+/-(dB)	P1dB (dBm)	P1dB（瓦）	饱和输出功率 (dBm)	IP3 (dBm)	直流电源 (Volts/mA)	产品尺寸长（英寸）X 宽（英寸）X 高（英寸）	连接器类型	ECCN

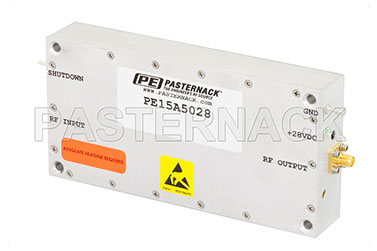

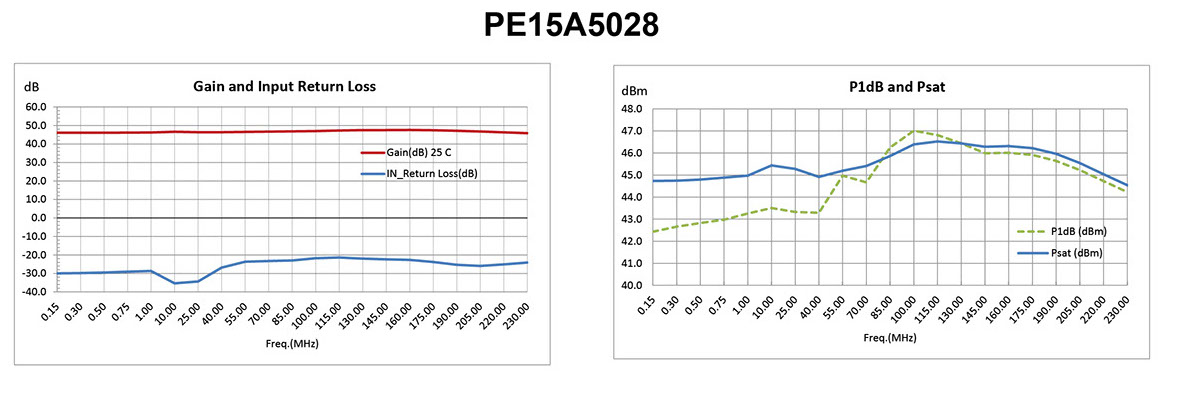

PE15A5028	0.0015 - 0.230	43	1.5	41.8	15	44	48	28/5000	5.95 x 2.95 x 1.06	SMA	EAR99

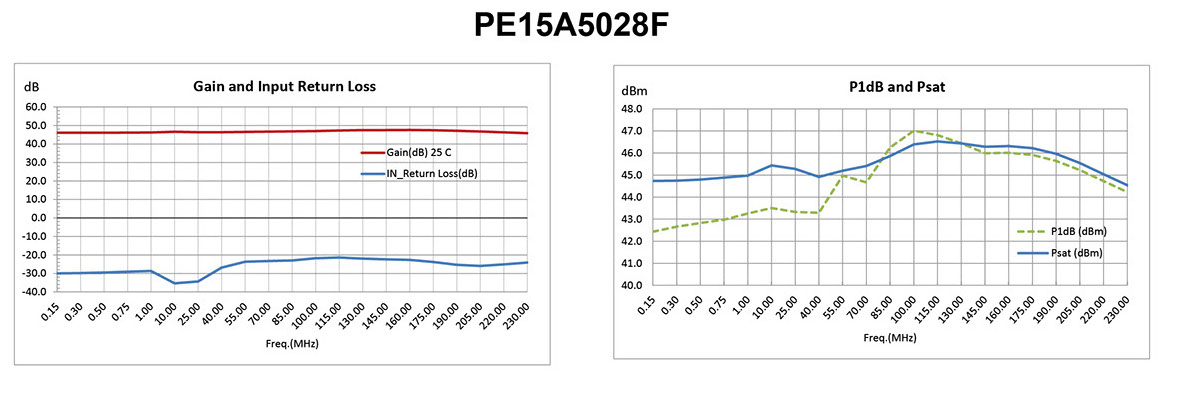

PE15A5028F	0.0015 - 0.230	43	1.5	41.8	15	44	48	28/6000	8.5 x 5.25 x 3.5	SMA	EAR99

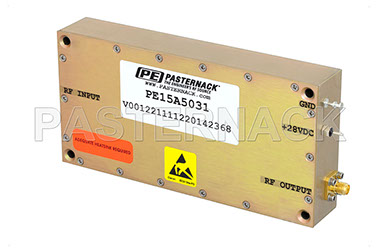

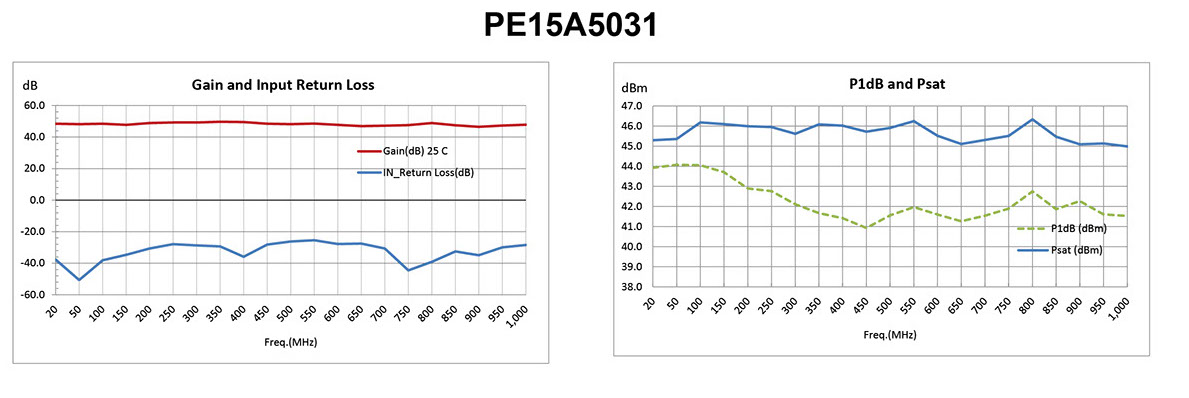

PE15A5031	0.020 - 1.0	46	1.5	40	10	44	48	28/5200	5.95 x 2.95 x 1.06	SMA	EAR99

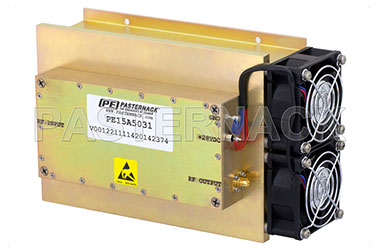

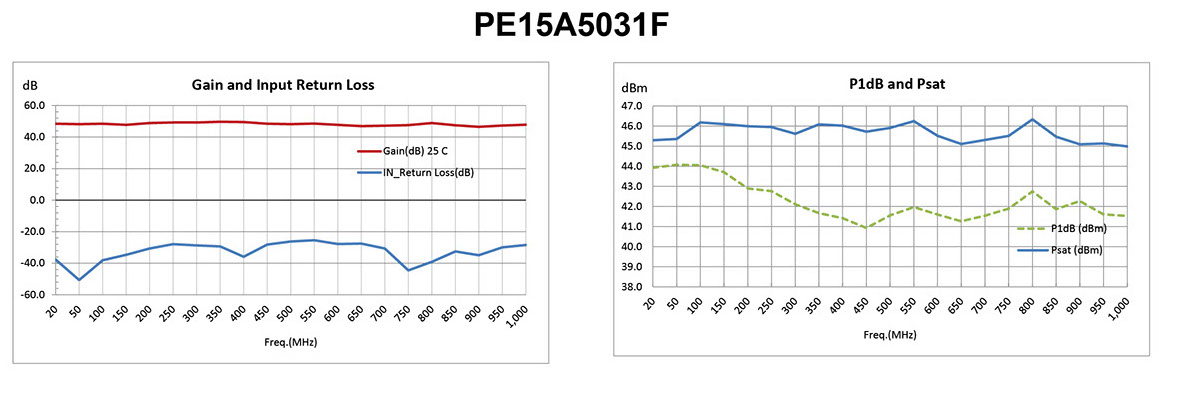

PE15A5031F	0.020 - 1.0	46	1.5	40	10	44	48	28/5800	8.7 x 5.2 x 3.5	SMA	EAR99

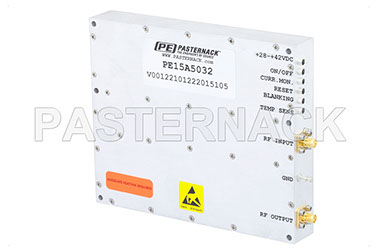

PE15A5032	0.50-3.0	48	2	44	25	47	52	42/7200	6.0 x 5.0 x 1.1	SMA	EAR99

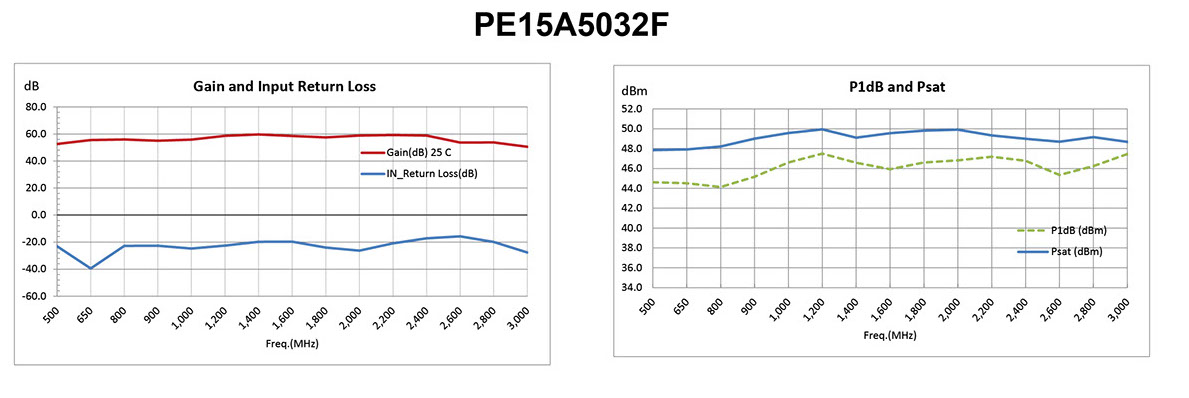

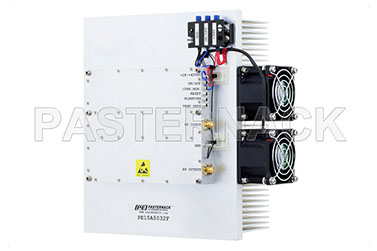

PE15A5032F	0.50-3.0	48	2	44	25	47	52	42/7200	10.5 X 6.1 X 4.5	SMA	EAR99

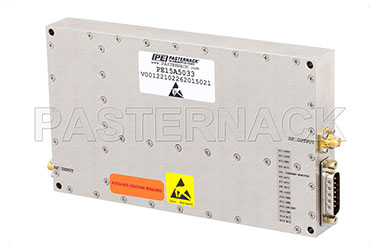

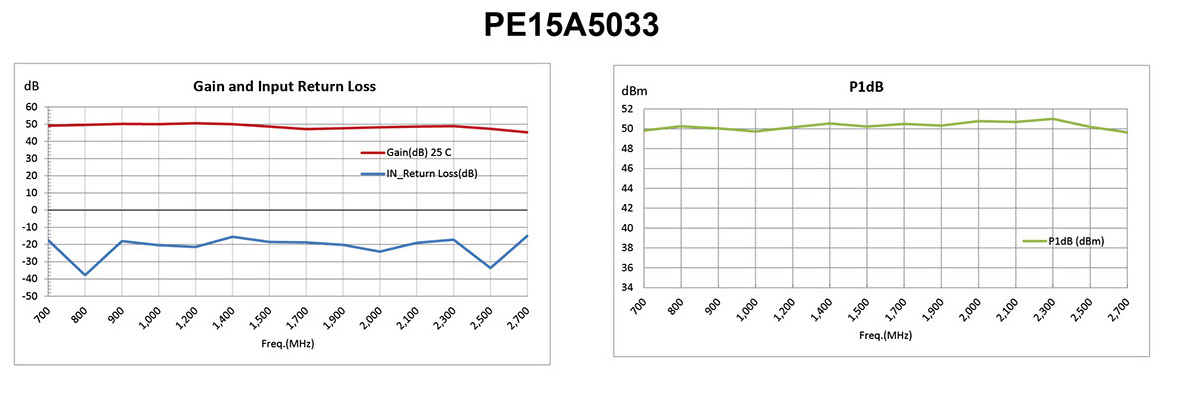

PE15A5033	0.70-2.7	45	1.5			50		30	7.25 x 4.25 x 1.25	SMA	EAR99

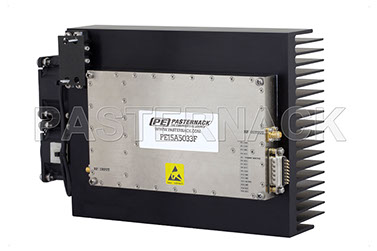

PE15A5033F	0.70-2.7	45	1.5			50		30	10.75 x 7.0 x 3.75	SMA	EAR99

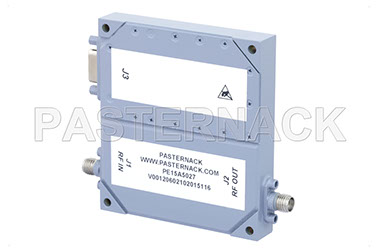

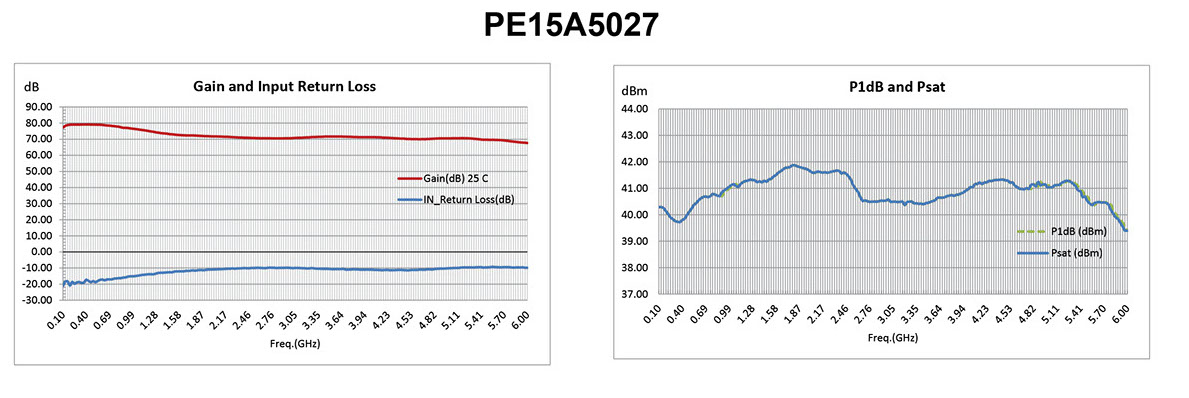

PE15A5027	0.1 - 6.0	60	1.25			40		28/2200	2.5 x 2.75 x 0.45	SMA	EAR99

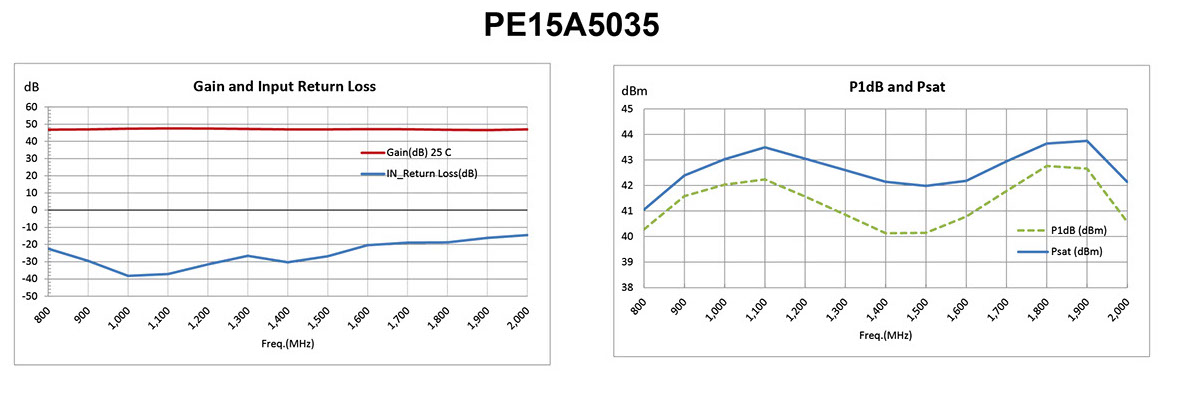

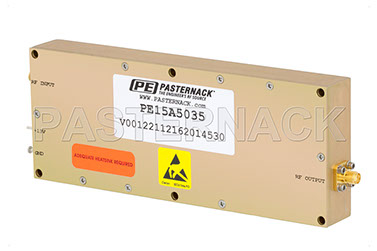

PE15A5035	0.8 - 2.0	41	1.5	40	10	40.8	50	13/5000	6.8 x 2.7 x 1.0	SMA	EAR99

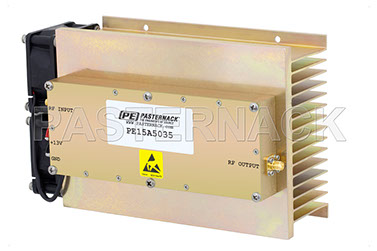

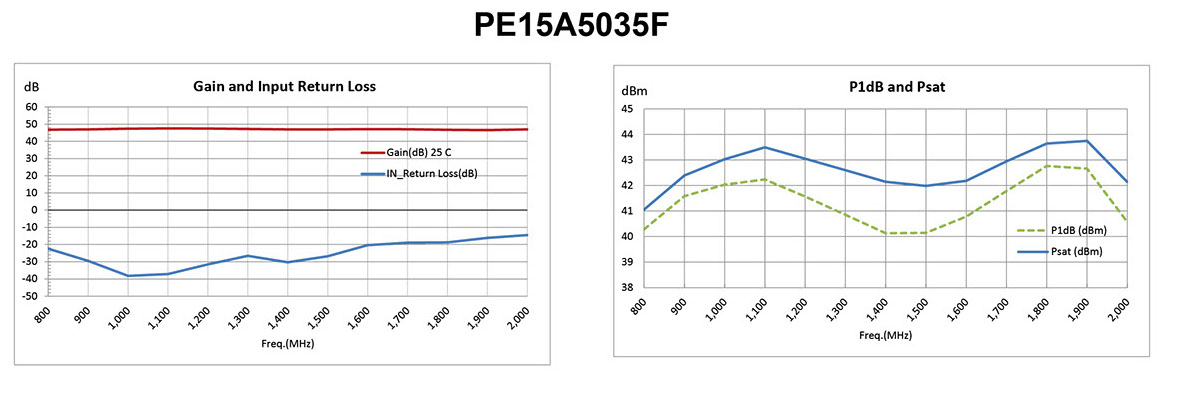

PE15A5035F	0.8 - 2.0	41	1.5	40	10	40.8	50	13/5500	8.7 x 5.2 x 3.5	SMA	EAR99

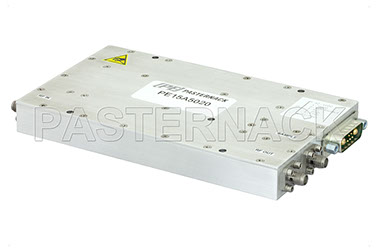

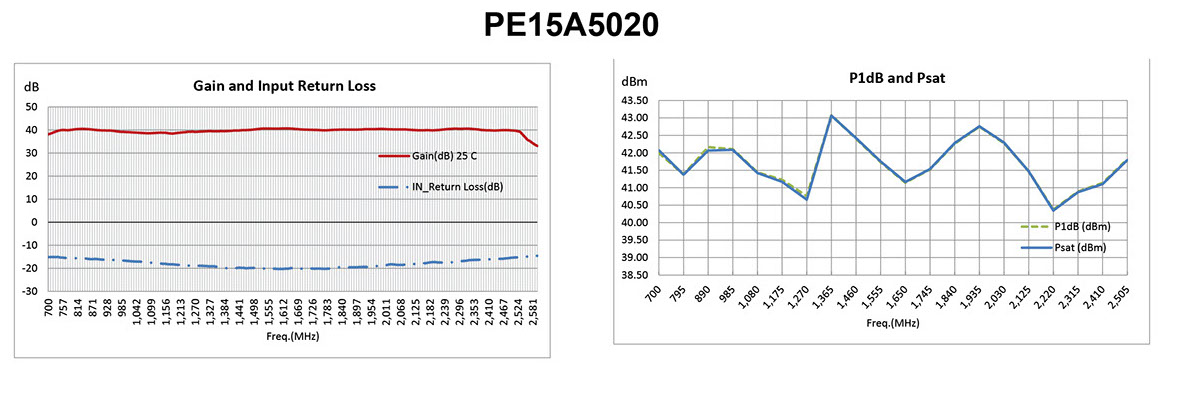

PE15A5020	0.8 - 2.5	40	1.5	42	16		50	12/6000	3.75 x 1.75 x 1.06	SMA	EAR99

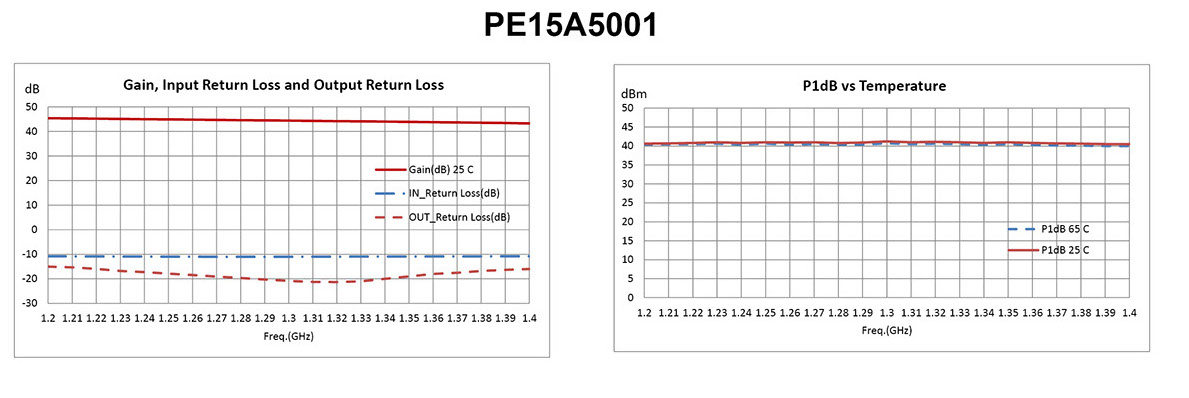

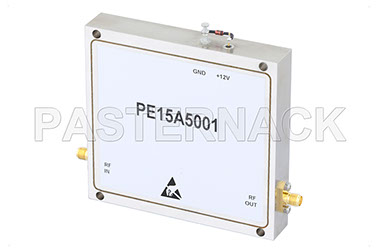

PE15A5001	1.2 - 1.4	40		40	10			12/4000	3.97 x 3.64 x 0.67	SMA	EAR99

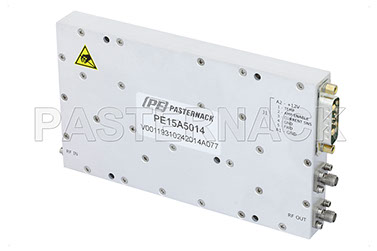

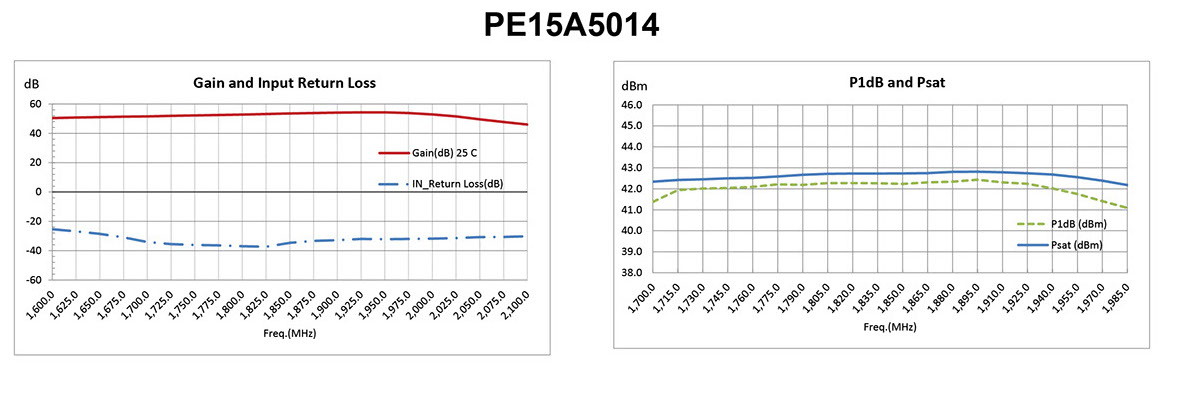

PE15A5014	1.7 - 2.2	50	0.5	43	20		60	12/6000	6.0 x 3.5 x 0.693	SMA	EAR99

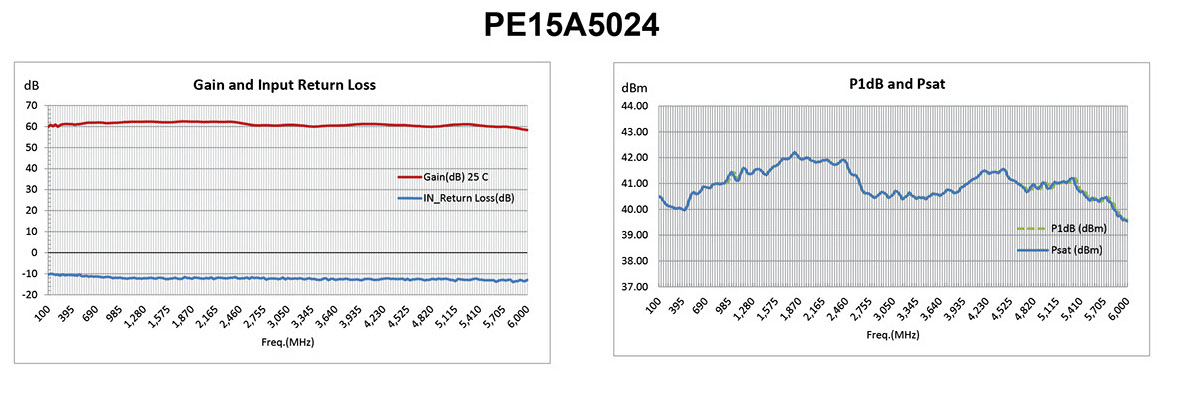

PE15A5024	2.0 - 6.0	50	1.25			43		28/3000	2.5 x 2.75 x 0.45	SMA	EAR99

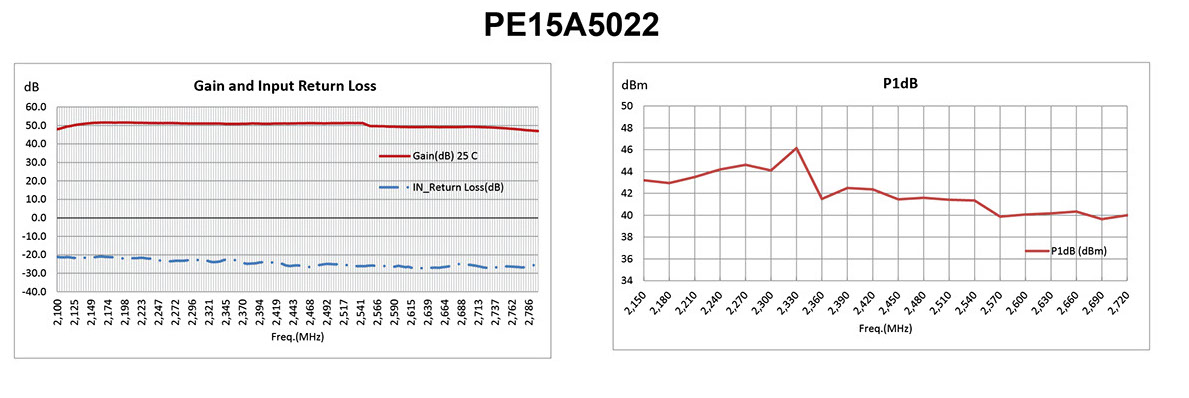

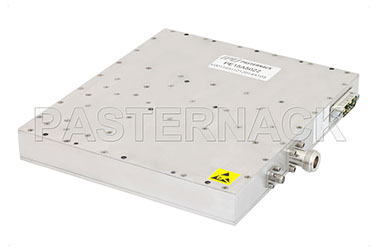

PE15A5022	2.2 - 2.7	50	1.5	47	50	49		28/11000	7.7 x 6.7 x 0.985	SMA	EAR99

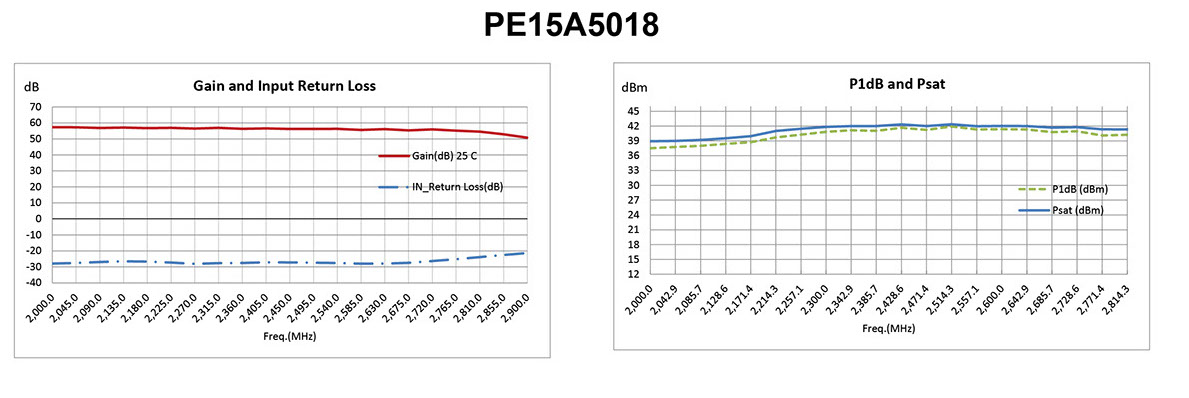

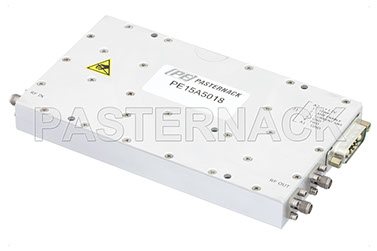

PE15A5018	2.3 - 2.7	50	0.5	43	20			12/6000	6.0 x 3.5 x 0.69	SMA	EAR99

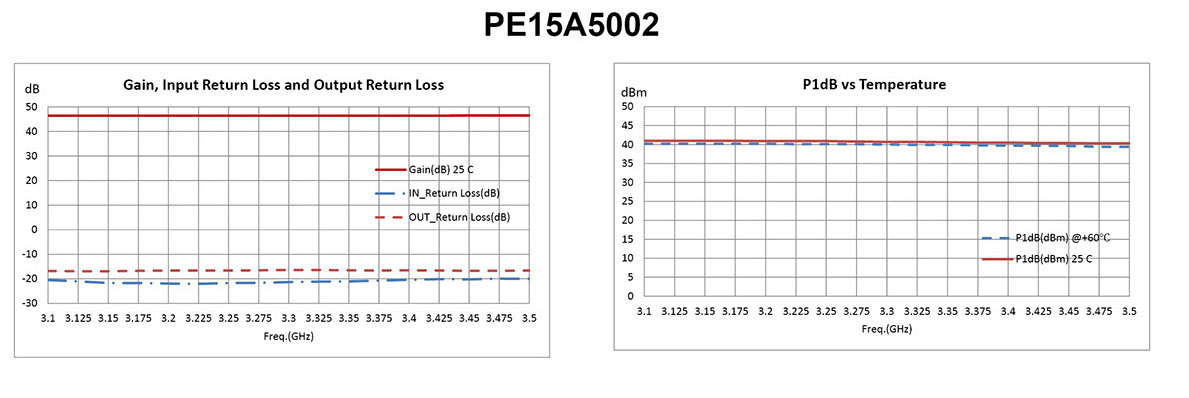

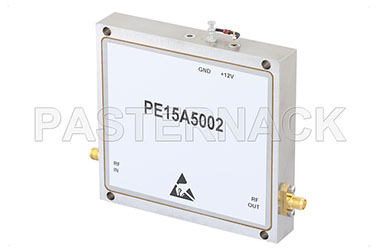

PE15A5002	3.1 - 3.5	45	1.5			40		15/5000	3.97 x 3.64 x 0.67	SMA	EAR99

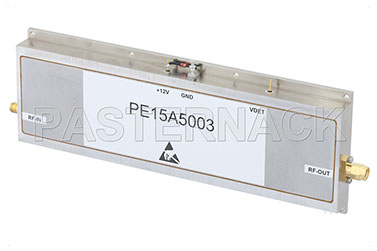

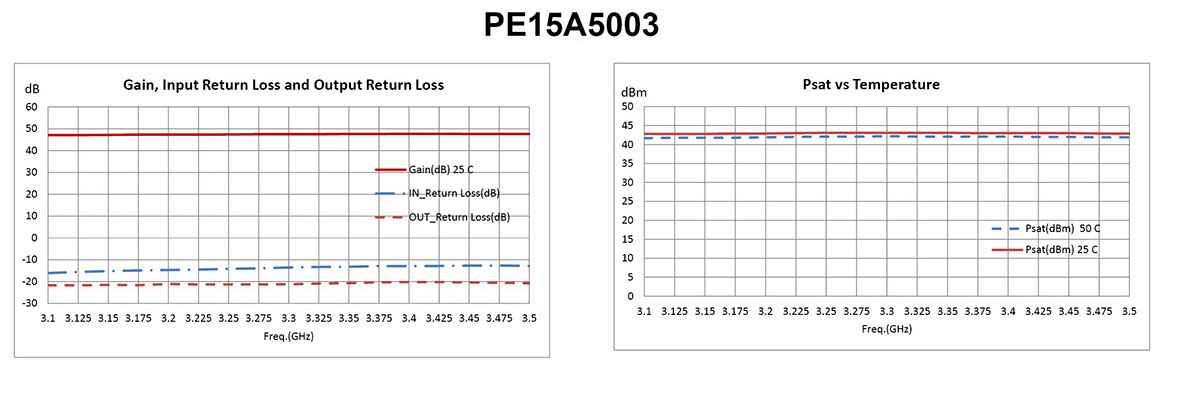

PE15A5003	3.1 - 3.5	47	1.5	43	20			12/9000	8.0 x 2.84 x 0.63	SMA	EAR99

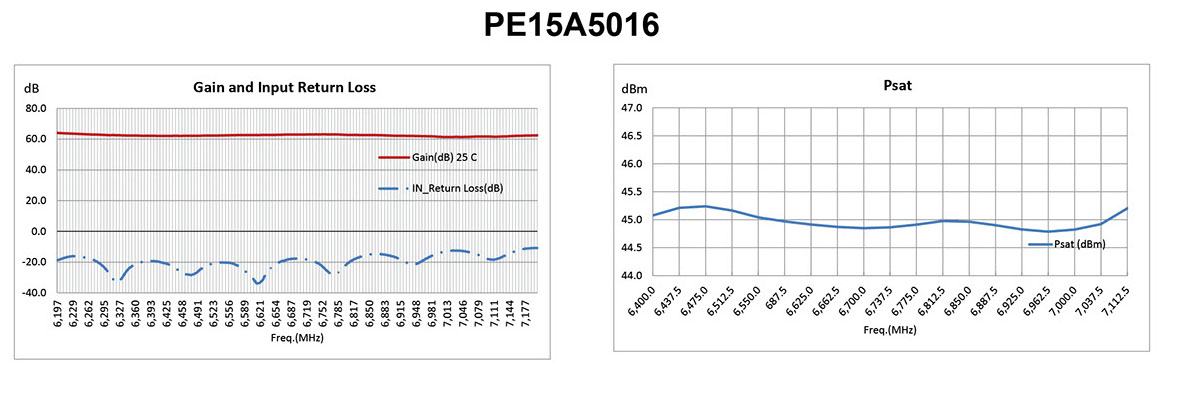

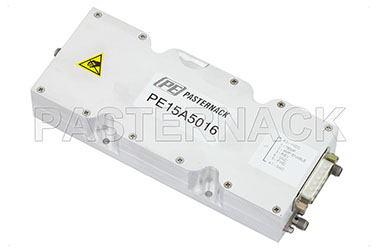

PE15A5016	6.4 - 7.1	58	2	43	20			28/750	6.0 x 2.5 x 1.06	SMA	3A001.b.4

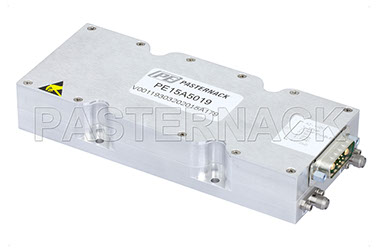

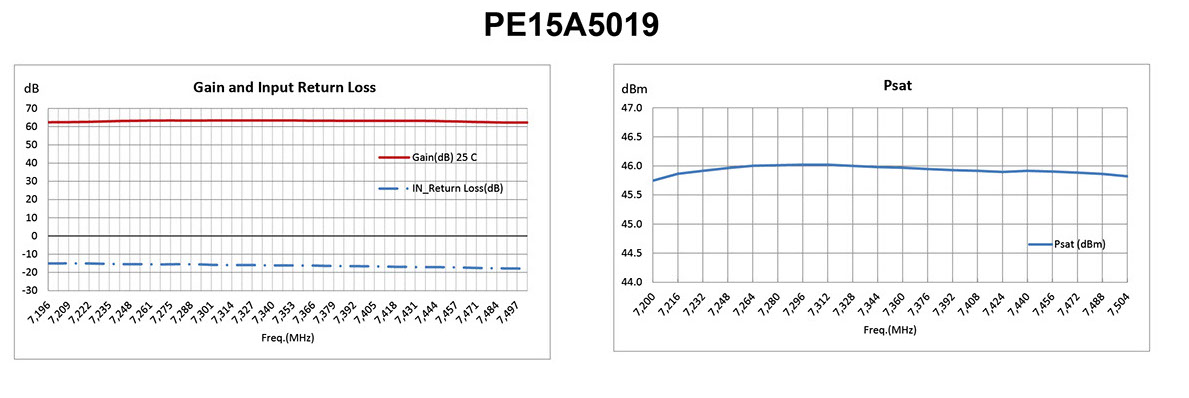

PE15A5019	7.2 - 7.5	58	2			41.8		28/2300	6.0 x 2.5 x 1.06	SMA	3A001.b.4

Pasternack高功率放大器

Pasternack 固态功率放大器产品系列覆盖UHF、VHF、L、S和C频段，并广泛用于电子战、仪器仪表、军事通信、雷达、卫星通信、电信、数据链路、医疗设备等应用。

高性能射频放大器拥有超过10瓦的高输出功率水平，宽带频率范围为 150 kHz至7500 MHz。固态50欧姆混合MIC设计使用GaN、GaAs或 LDMOS晶体管技术，可提供高动态范围且允许40至60 dB增益水平。此款放大器的标准增益变化为±1.5 dB。部分放大器型号输出P1dB电平范围为+10至+50瓦，部分设备输出饱和功率 (Psat) 范围为+40至+50 dBm。Pasternack旗下所有固态功率放大器均属于EAR99类别。
