高功率高增益放大器，增益 45 dB，饱和输出功率100瓦，700 MHz至2.7 GHz，GaN，SMA

GaN固态功率放大器采用紧凑型封装，效率更高，一件起发,当天发货！

宽带频率范围为30 MHz至7.5 GHz
紧凑型、SMA连接型GaN放大器封装
高饱和输出功率水平，范围为10瓦至100瓦
高输出负载阻抗提供采用低
损耗匹配元件的阻抗匹配，使用更加便捷
单电压电源内部调节
工作温度范围为-40°C至+85°C
部分GaN固态功率放大器型号拥有集成散热器
和冷却风扇
大多数型号均属于EAR99类别

一件起发,当天发货！

▼ 点击以下零件编号，获取更多产品详细信息

	频段(GHz)	增益(dB)	增益变化+/-(dB)	谐波 (dBc)	饱和输出功率 (Watt)	功率附加效率 (%)	TTL 控制	直流电源 (Volts/Amps)	产品尺寸长（英寸）X 宽（英寸）X 高（英寸）	连接器类型	ECCN

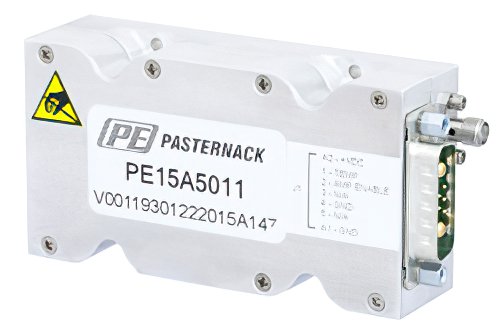

PE15A5011	0.03至2.5	43	1.5	-20	10	35	是	28/1.2	3.75 x 1.75 x 0.52	SMA	EAR99

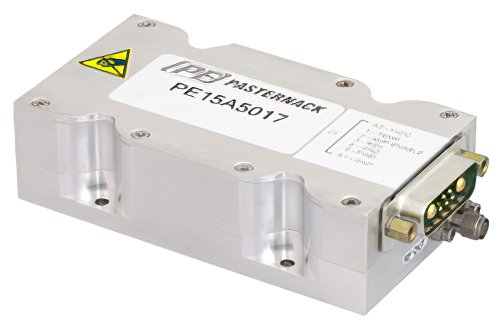

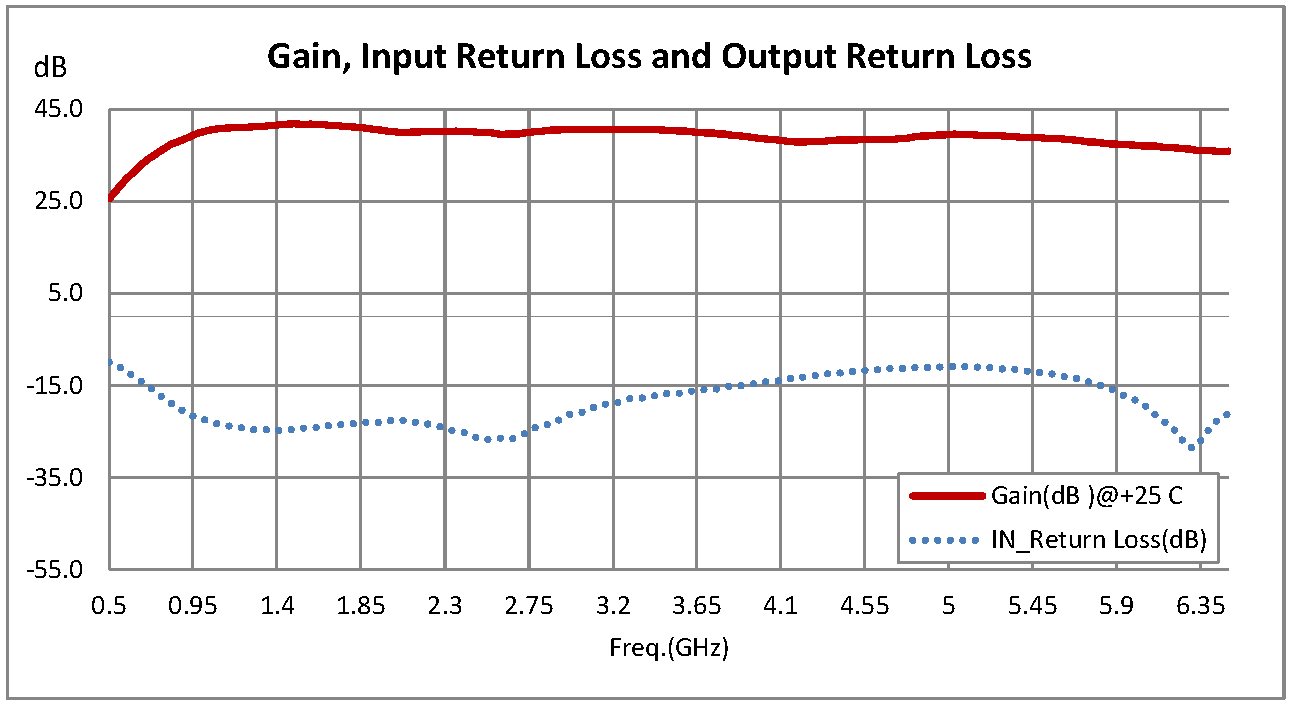

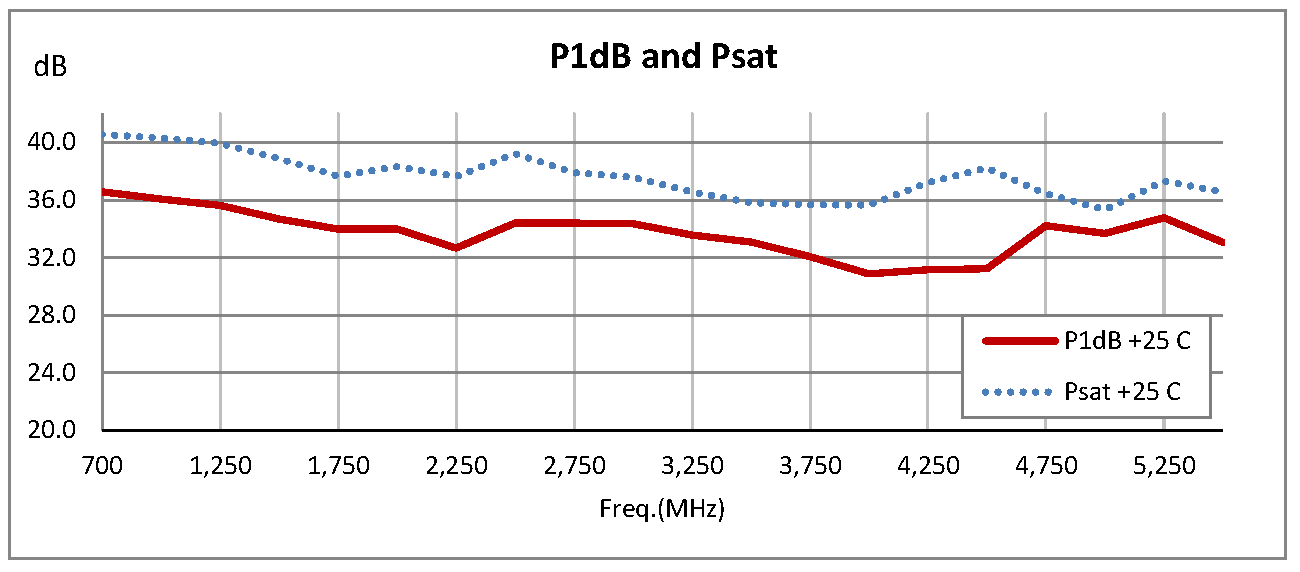

PE15A5017	0.7至6	43	1.5	-20	10	20	是	32/2	3.75 x 1.75 x 1.06	SMA	EAR99

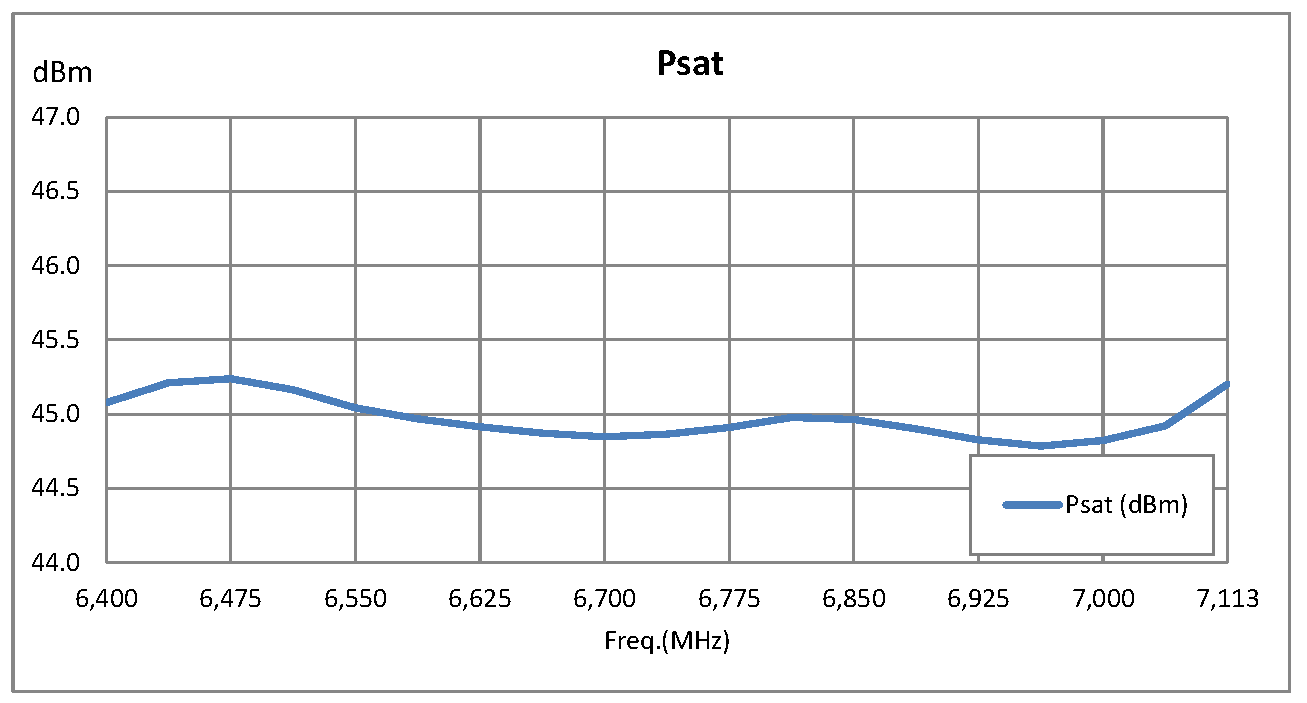

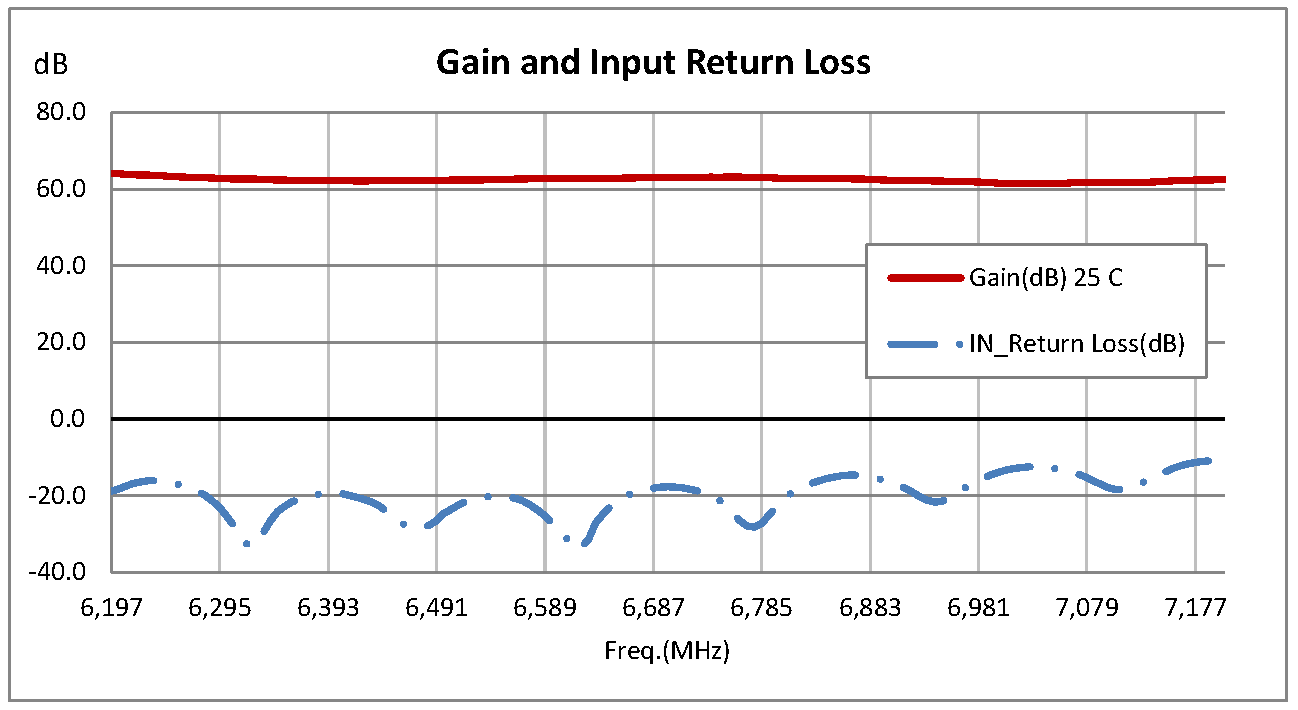

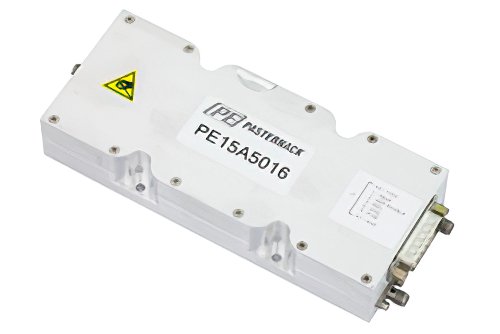

PE15A5016	6.4至7.1	58	2	-20	20	35	是	33/2.3	6 x 2.5 x 1.06	SMA	3A001.b.4.f.1

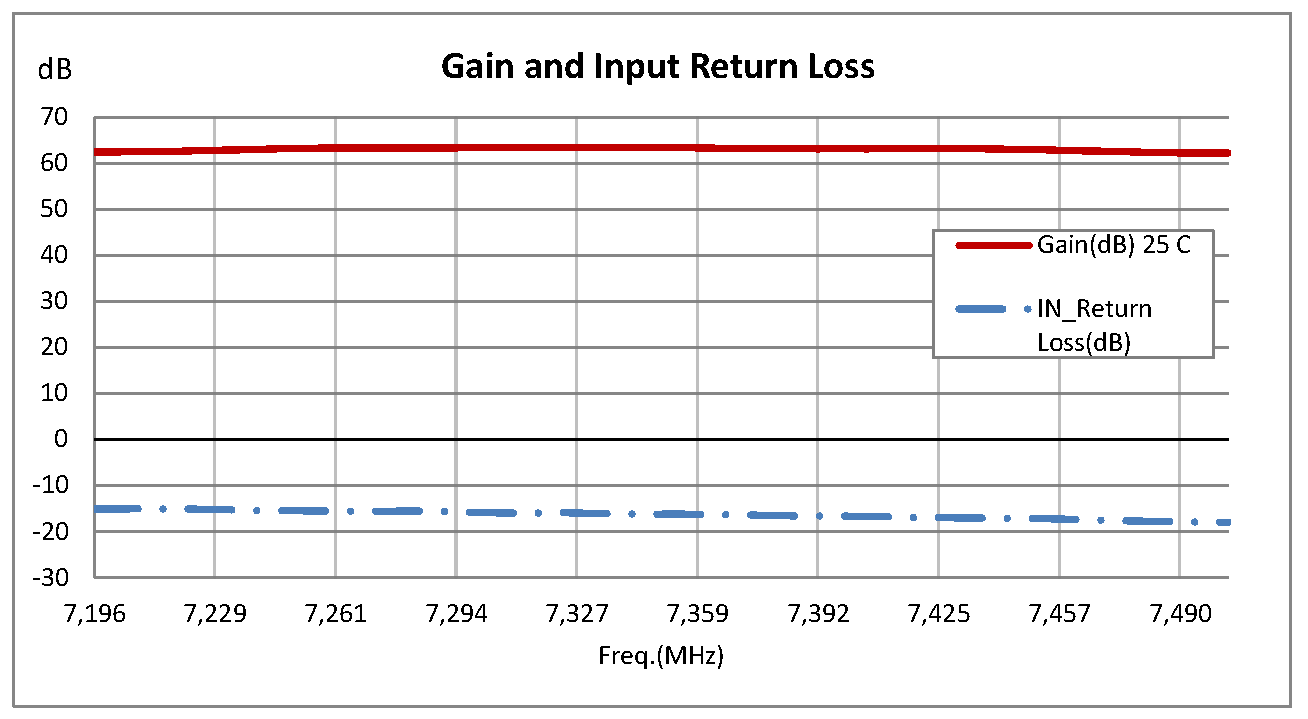

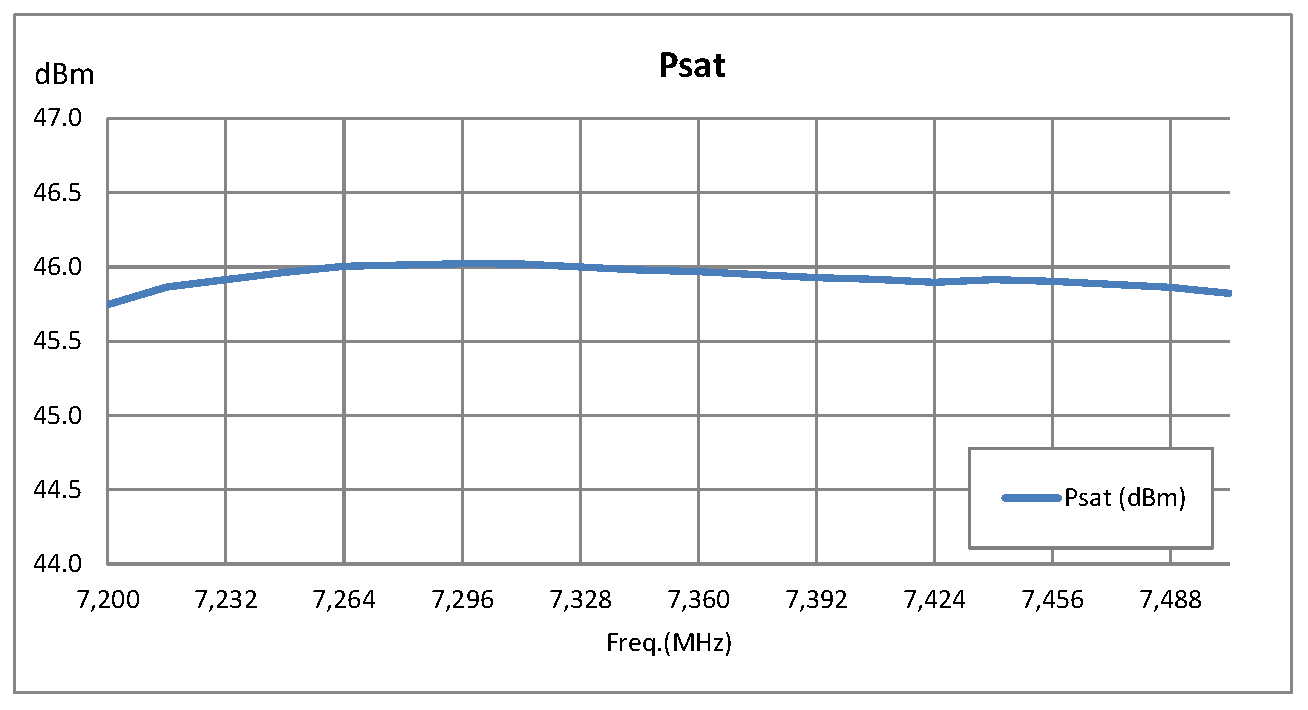

PE15A5019	7.2至7.5	58	2	-20	15	35	是	33/2.3	6 x 2.5 x 1.06	SMA	3A001.b.4.f.1

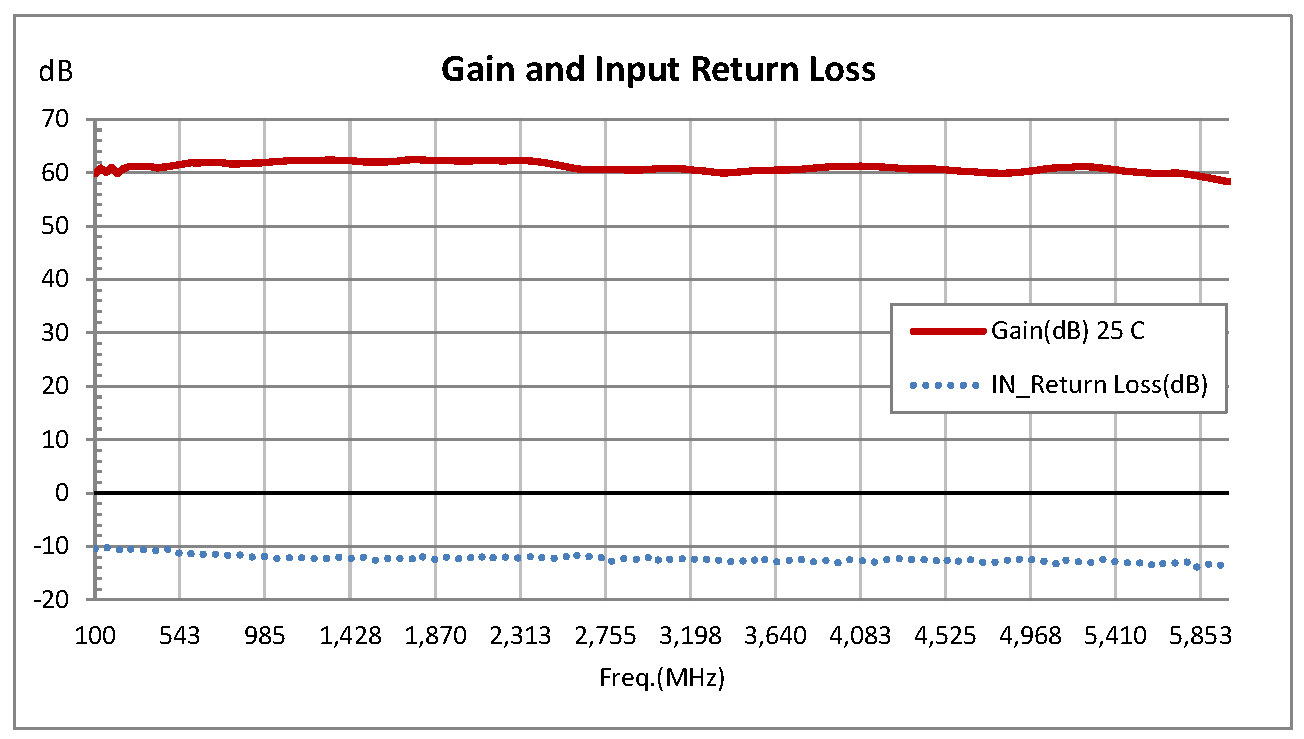

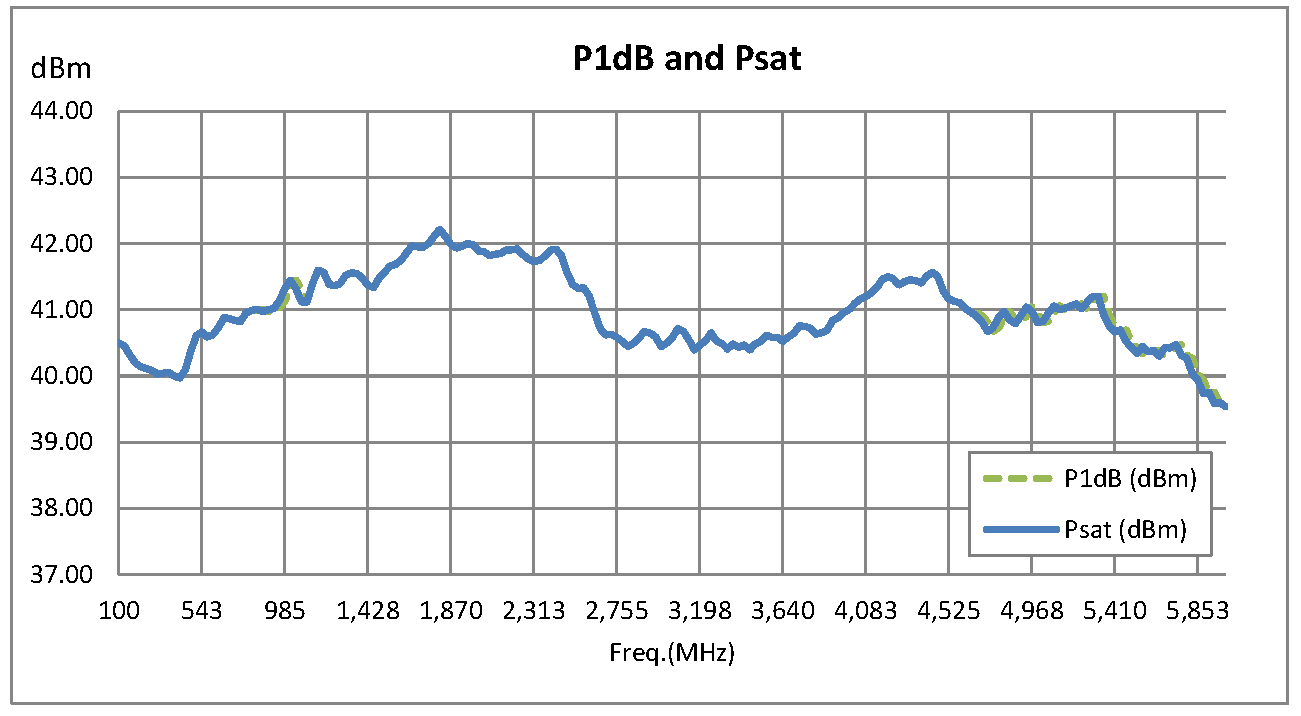

PE15A5024	2至6	50	1.25	-15	25	30	是	28/3	2.5 x 2.75 x 0.45	SMA	EAR99

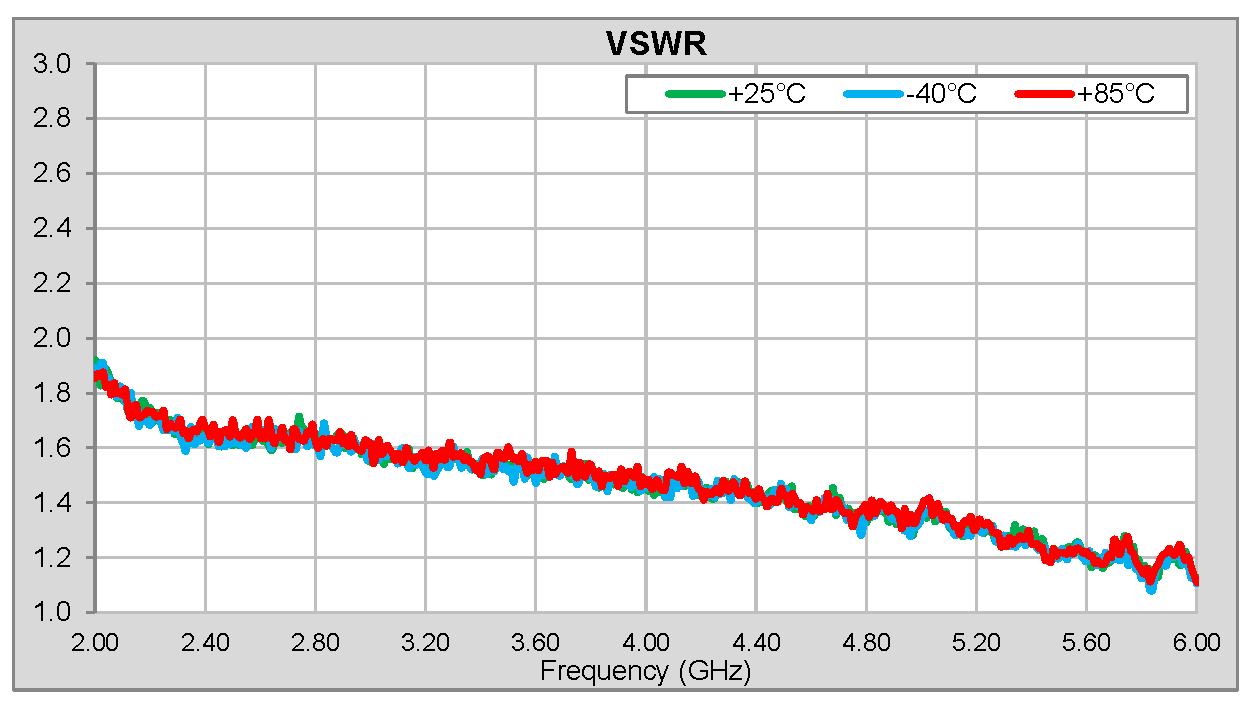

PE15A5025	2至6	50	1.25	-15	50	30	是	28/6	2.5 x 2.75 x 0.45	SMA	EAR99

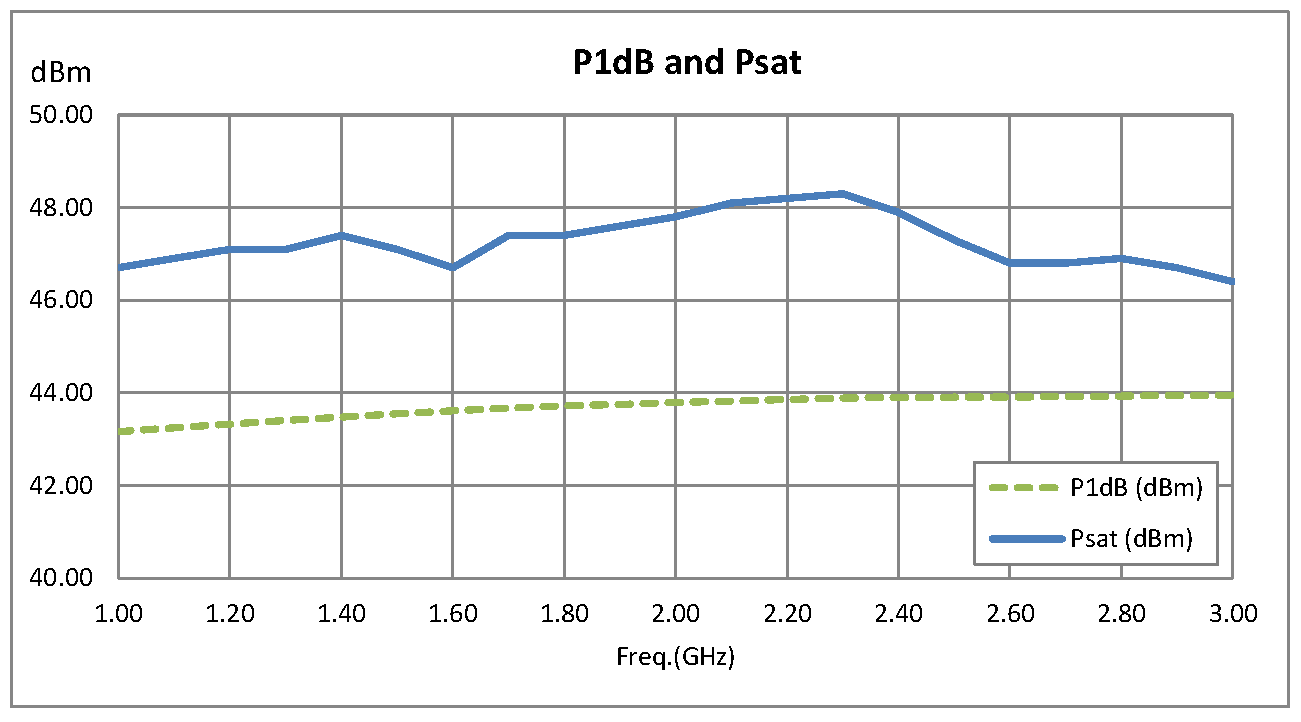

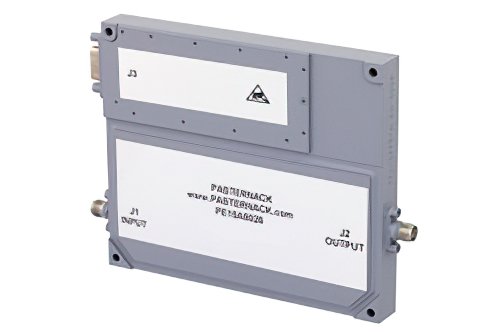

PE15A5026	1至3	50	1.25	-15	50	25	是	28/7	2.5 x 2.75 x 0.45	SMA	EAR99

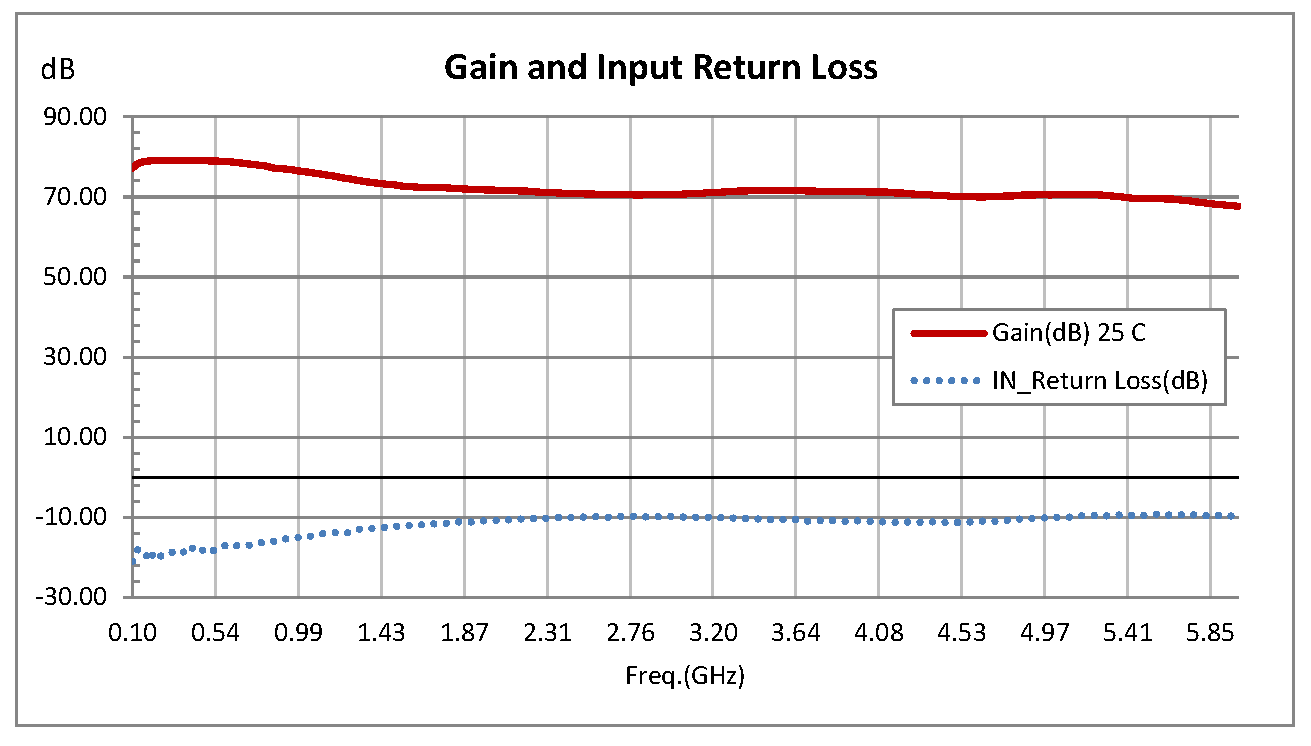

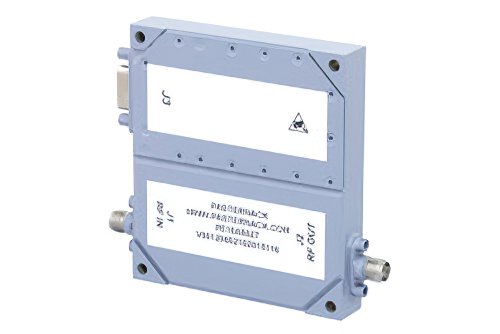

PE15A5027	0.1至6	60	1.25	-15	10	20	是	28/2.2	2.5 x 2.75 x 0.45	SMA	EAR99

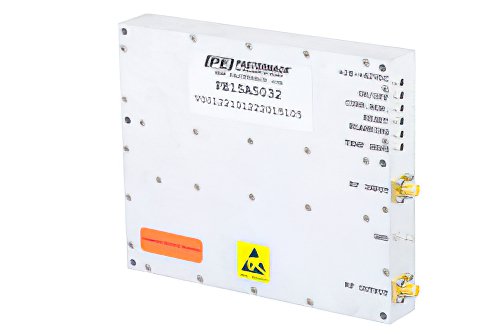

PE15A5032	0.5至3	48	2	-20	50	25	是	36/8.3	6 x 5 x 1.1	SMA	EAR99

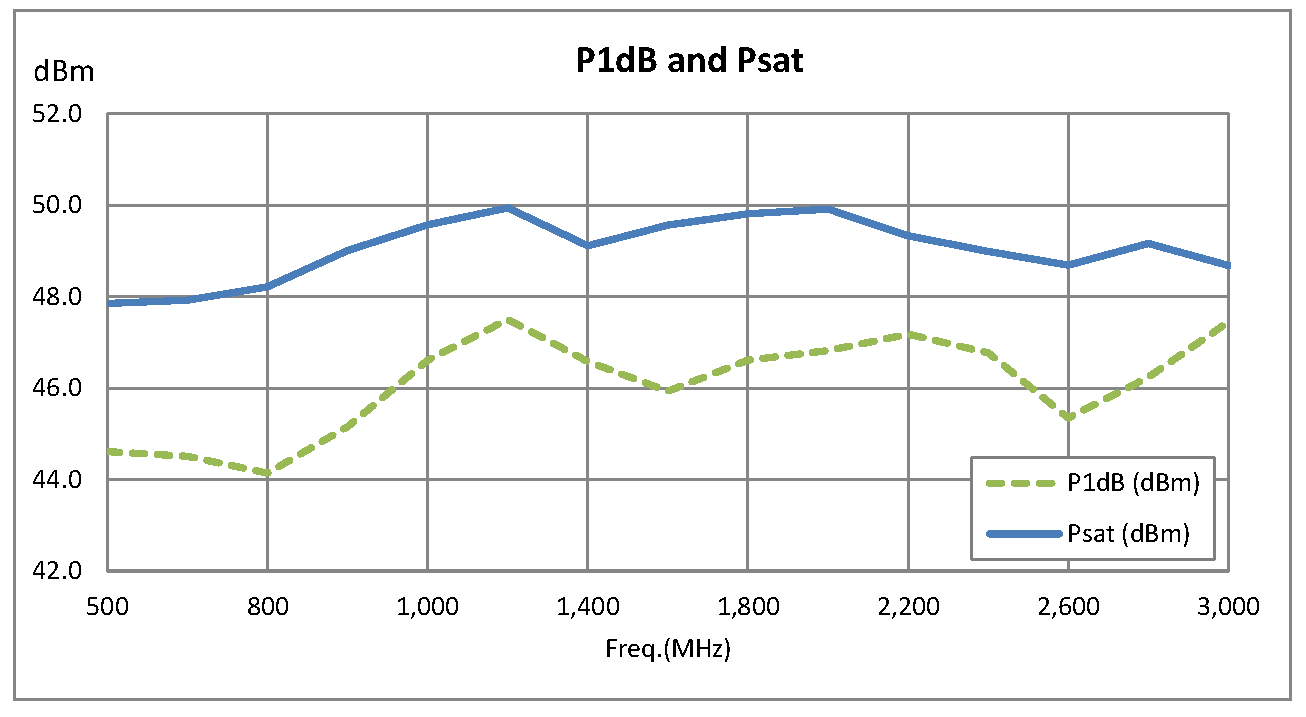

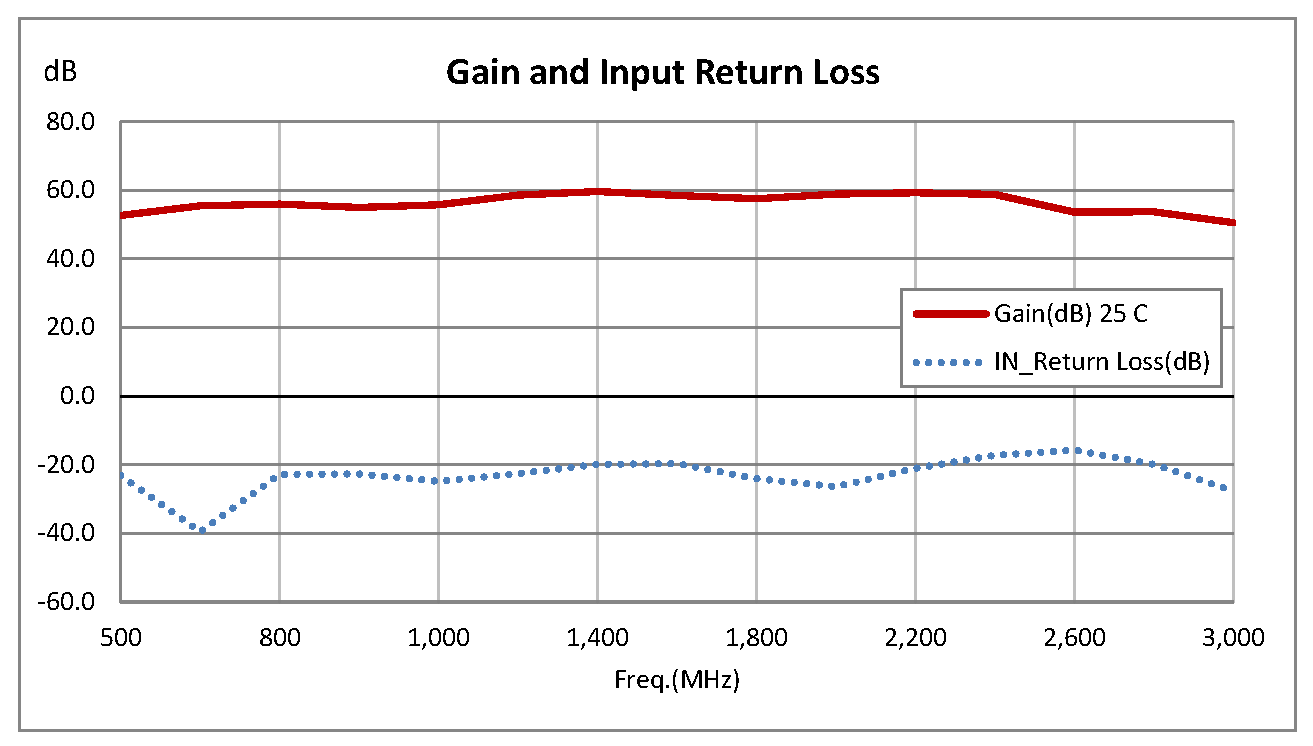

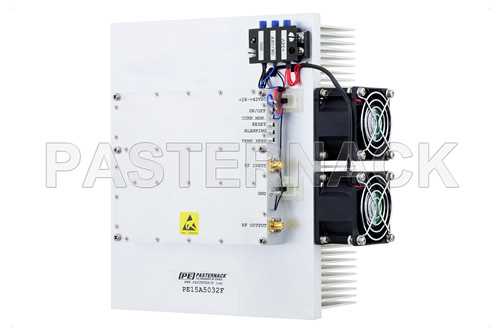

PE15A5032F	0.5至3	48	2	-20	50	25	是	36/8.3	9.8 x 9.74 x 4.1	SMA	EAR99

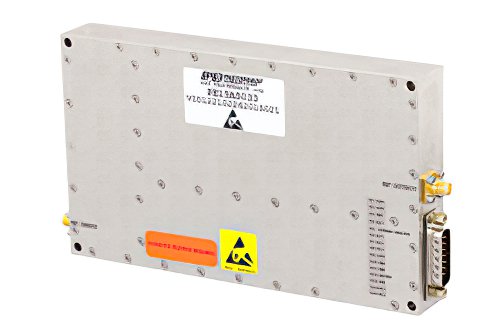

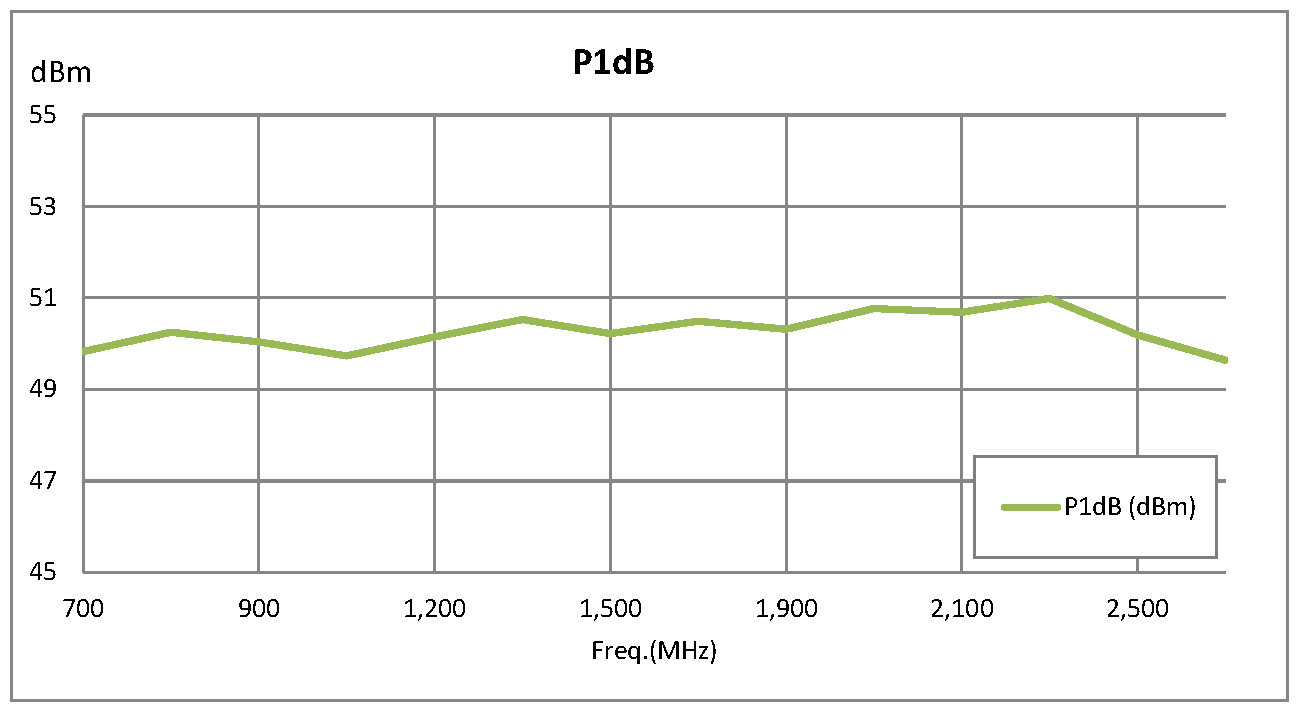

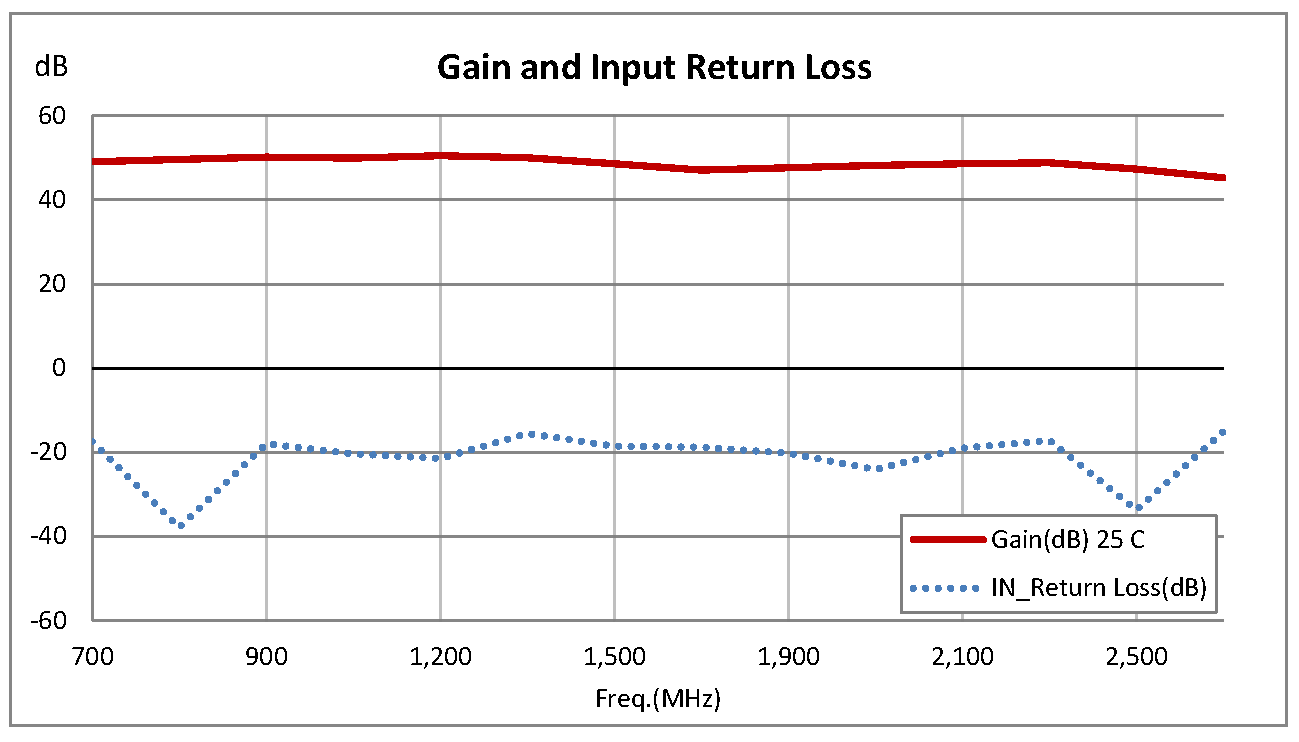

PE15A5033	0.7至2.7	45	1.5	-20	100	30	是	30/16.7	7.25 x 4.25 x 0.95	SMA	EAR99

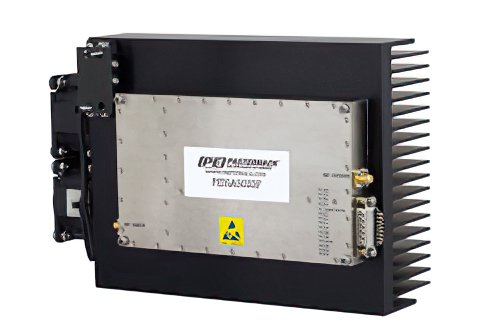

PE15A5033F	0.7至2.7	45	1.5	-20	100	30	是	30/16.7	7.25 x 4.25 x 0.95	SMA	EAR99

GaN固态功率放大器

Pasternack GaN固态功率放大器 (SSPA) 在30 MHz至7.5 GHz的大部分宽频带内具有43至60 dB的极高增益水平。其饱和输出功率范围为10瓦至100瓦，功率附加效率 (PAE) 为20%至35%。GaN技术的热效率使固态功率放大器组件能够集成到更小更紧凑的同轴封装中，具有同等的高可靠性。

Pasternack所有GaN固态高功率放大器都具有内部调节的单电压电源。50欧姆输入/输出匹配设计适用于各种功率和调制要求。GaN固态功率放大器在最严苛的条件下也能实现最优秀的谐波响应（-15至-20 dBc）。Pasternack GaN固态功率放大器可承受潮湿、高海拔、冲击和振动等环境条件。部分固态功率放大器型号配备了集成散热器和冷却风扇。多数型号均属于EAR99类别。
