射频/微波 AB类高功率放大器及散热片

  • 全新AB类宽带功率放大器包含18种型号，覆盖20 MHz至18 GHz的常用倍频程频段
  • 采用氮化镓（GaN）、LDMOS及VDMOS设计，在较大动态范围内具备高线性度、高效率、低失真度的特性
  • 其饱和输出功率范围为10瓦至200瓦，功率附加效率达40%。
  • 功率增益水平覆盖37 dB至53 dB
  • 适用于直流偏置的D-Sub控制连接器，支持TTL逻辑电路、电流传感器和温度传感器等功能。
  • 紧凑坚固的同轴封装设计带有散热片，配有冷却风扇
一件起发,当天发货！
零件编号和其他视图 频率 范围 （GHz） 设计 增益(dB) 饱和功率（W） 功率附加效率（%） 谐波（dBc） 直流电源 (Volts/A) 输入/输出射频连接器 配件散热片型号

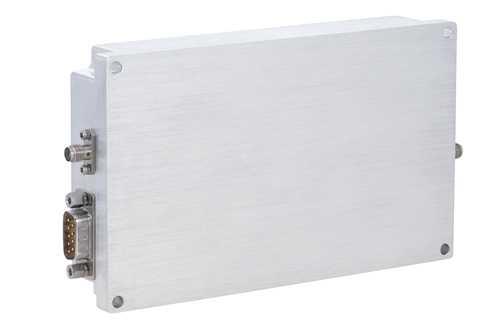

高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~30 MHz，SMA，AB类
放大图片 高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~30 MHz，SMA，AB类 放大图片 高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~30 MHz，SMA，AB类
PE15A5055

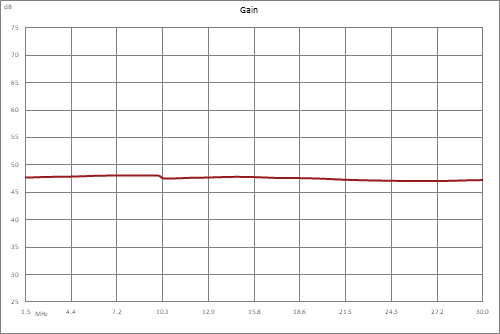

图形-图像 高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~30 MHz，SMA，AB类 图形-图像 高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~30 MHz，SMA，AB类
0.0015 - 0.03 VDMOS 47 50 40 -10 28/5 SMA/SMA PE15G5060F

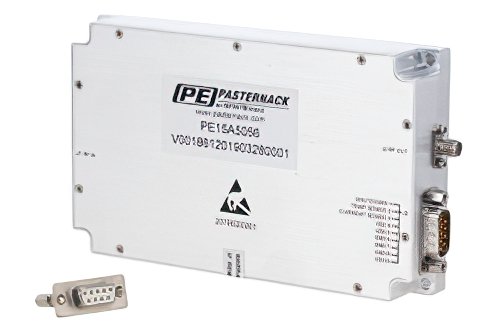

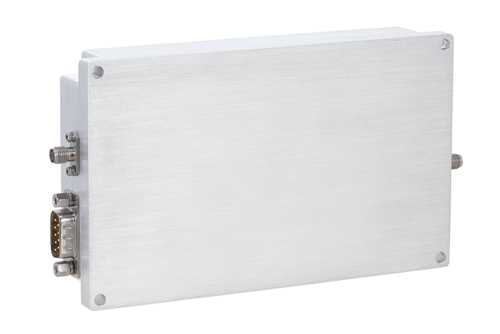

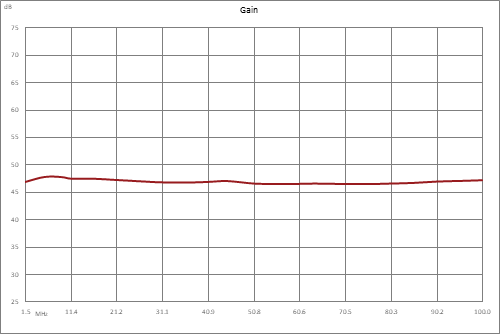

高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~100 MHz，SMA，AB类
放大图片 高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~100 MHz，SMA，AB类 放大图片 高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~100 MHz，SMA，AB类
PE15A5056
图形-图像 高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~100 MHz，SMA，AB类 图形-图像 高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~100 MHz，SMA，AB类
0.0015 - 0.1 VDMOS 47 50 40 -10 28/5 SMA/SMA PE15G5060F

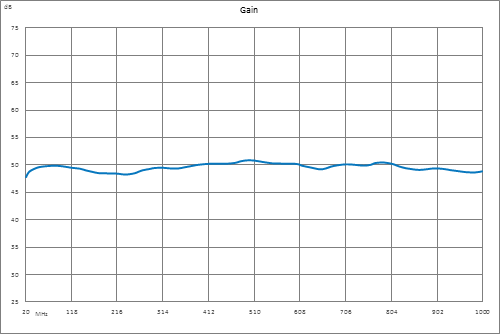

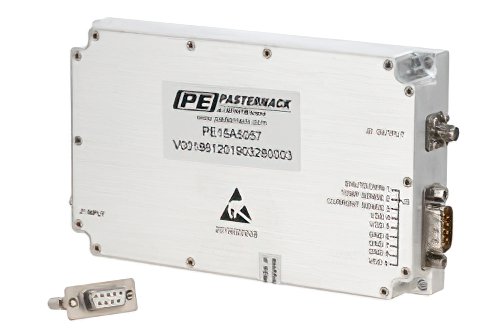

高功率LDMOS放大器，增益 49 dB，饱和功率80瓦，20 MHz~1 GHz，SMA，AB类
放大图片 高功率LDMOS放大器，增益 49 dB，饱和功率80瓦，20 MHz~1 GHz，SMA，AB类 放大图片 高功率VDMOS放大器，增益 47 dB，饱和功率50瓦，1.5 MHz~100 MHz，SMA，AB类
PE15A5057
图形-图像 高功率LDMOS放大器，增益 49 dB，饱和功率80瓦，20 MHz~1 GHz，SMA，AB类 图形-图像 高功率LDMOS放大器，增益 49 dB，饱和功率80瓦，20 MHz~1 GHz，SMA，AB类
0.02 - 1 LDMOS 49 80 30 -10 28/11 SMA/SMA PE15G5060F

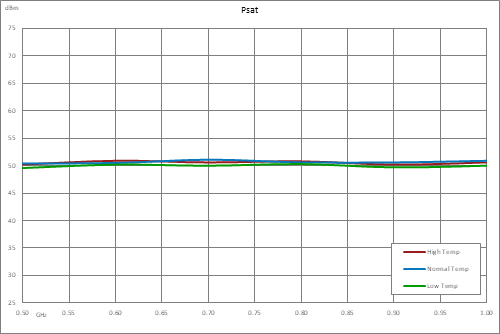

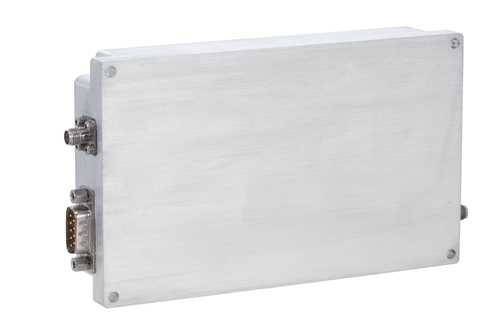

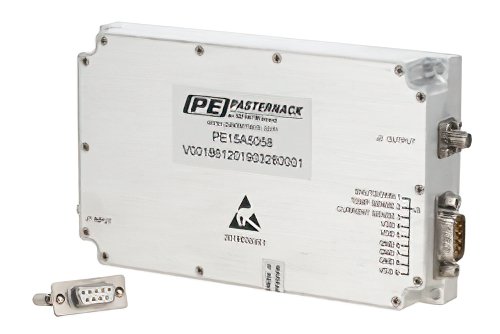

高功率LDMOS放大器，增益 50 dB，饱和功率100瓦，500 MHz~1 GHz，SMA，AB类
放大图片 高功率LDMOS放大器，增益 50 dB，饱和功率100瓦，500 MHz~1 GHz，SMA，AB类 放大图片 高功率LDMOS放大器，增益 50 dB，饱和功率100瓦，500 MHz~1 GHz，SMA，AB类
PE15A5058

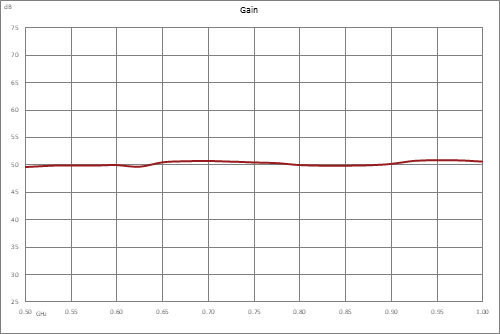

图形-图像 高功率LDMOS放大器，增益 50 dB，饱和功率100瓦，500 MHz~1 GHz，SMA，AB类 图形-图像 高功率LDMOS放大器，增益 50 dB，饱和功率100瓦，500 MHz~1 GHz，SMA，AB类
0.5 - 1 LDMOS 50 100 35 -15 28/10 SMA/SMA PE15G5060F

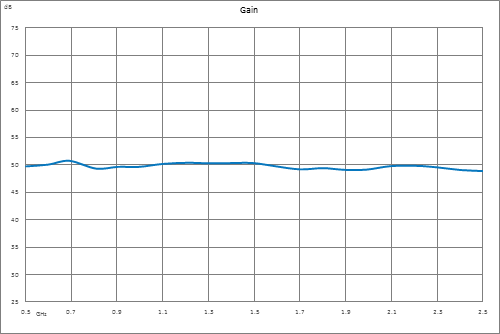

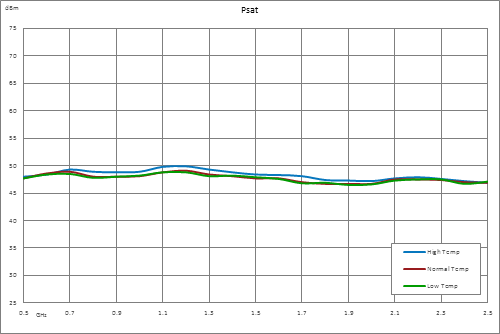

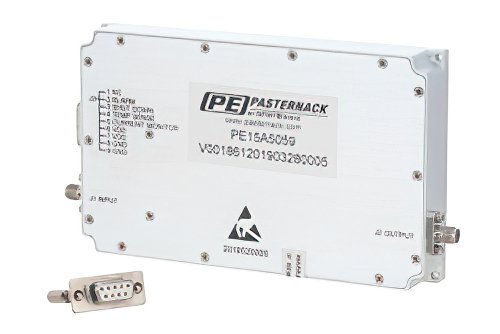

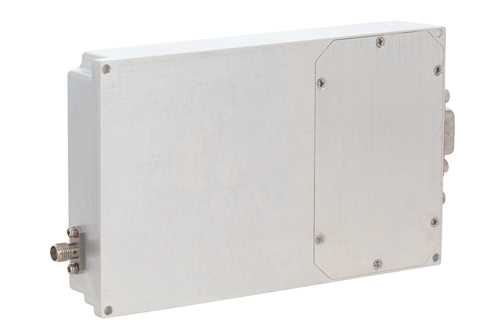

高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，500 MHz~2.5 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，500 MHz~2.5 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，500 MHz~2.5 GHz，SMA，AB类
PE15A5059
图形-图像 高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，500 MHz~2.5 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，500 MHz~2.5 GHz，SMA，AB类
0.5 - 2.5 氮化镓（GaN） 48 50 30 -15 28/7 SMA/SMA PE15G5060F

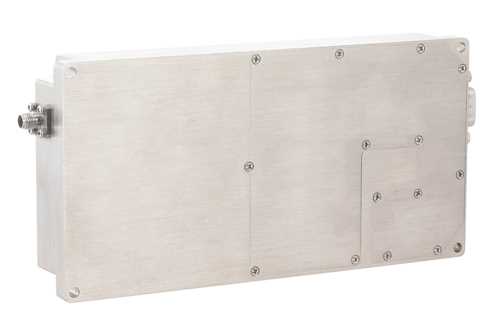

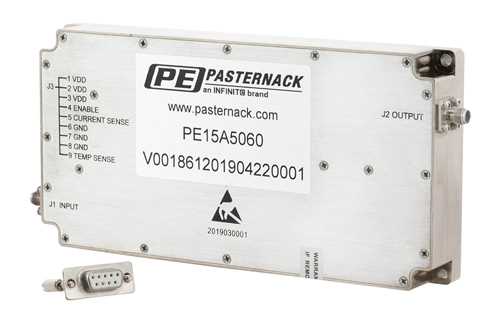

高功率氮化镓（GaN）放大器，增益50 dB，饱和功率100瓦，500 MHz~2.5 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益50 dB，饱和功率100瓦，500 MHz~2.5 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益50 dB，饱和功率100瓦，500 MHz~2.5 GHz，SMA，AB类
PE15A5060

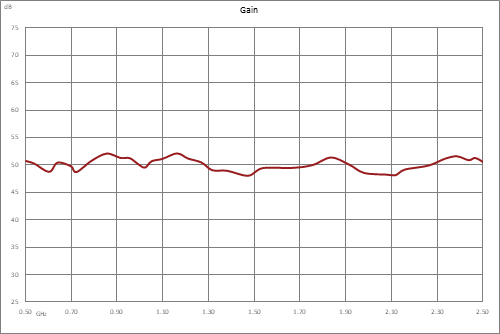

图形-图像 高功率氮化镓（GaN）放大器，增益50 dB，饱和功率100瓦，500 MHz~2.5 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益50 dB，饱和功率100瓦，500 MHz~2.5 GHz，SMA，AB类
0.5 - 2.5 氮化镓（GaN） 50 100 20 -10 28/13 SMA/SMA PE15G5060F

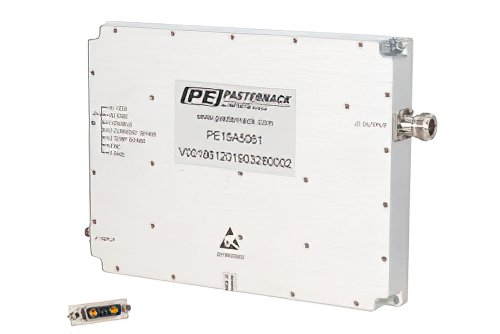

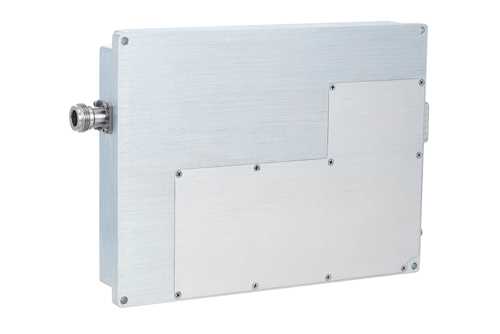

高功率LDMOS放大器，增益53 dB，饱和功率200瓦，800 MHz~1 GHz，SMA输入，N型输出，AB类
放大图片 高功率LDMOS放大器，增益53 dB，饱和功率200瓦，800 MHz~1 GHz，SMA输入，N型输出，AB类 放大图片 高功率LDMOS放大器，增益53 dB，饱和功率200瓦，800 MHz~1 GHz，SMA输入，N型输出，AB类
PE15A5061

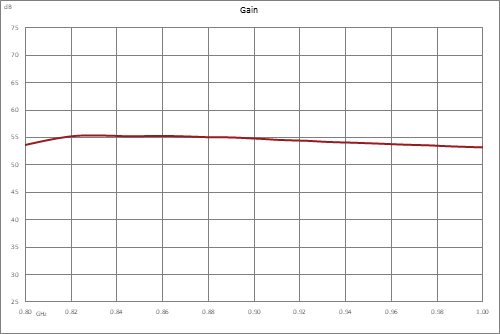

图形-图像 高功率LDMOS放大器，增益53 dB，饱和功率200瓦，800 MHz~1 GHz，SMA输入，N型输出，AB类 图形-图像 高功率LDMOS放大器，增益53 dB，饱和功率200瓦，800 MHz~1 GHz，SMA输入，N型输出，AB类
0.8 - 1 LDMOS 53 200 30 -15 28/25 SMA/N-型 PE15G5068F

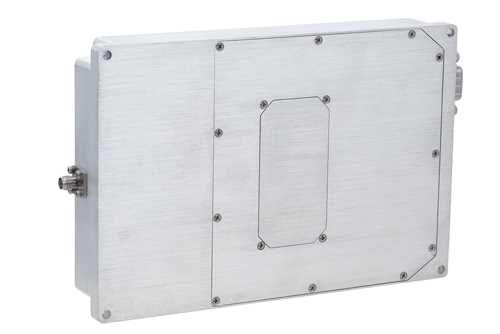

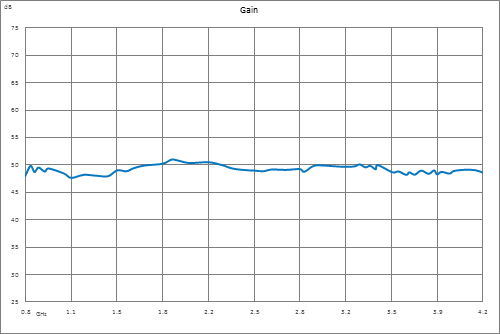

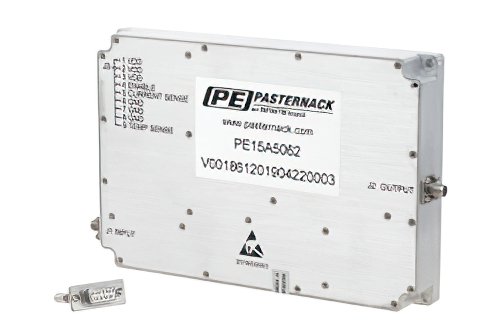

高功率氮化镓（GaN）放大器，增益47 dB，饱和功率50瓦，800 MHz~4.2 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益47 dB，饱和功率50瓦，800 MHz~4.2 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益47 dB，饱和功率50瓦，800 MHz~4.2 GHz，SMA，AB类
PE15A5062
图形-图像 高功率氮化镓（GaN）放大器，增益47 dB，饱和功率50瓦，800 MHz~4.2 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益47 dB，饱和功率50瓦，800 MHz~4.2 GHz，SMA，AB类
0.8 - 4.2 氮化镓（GaN） 47 50 23 -15 28/13 SMA/SMA PE15G5068F

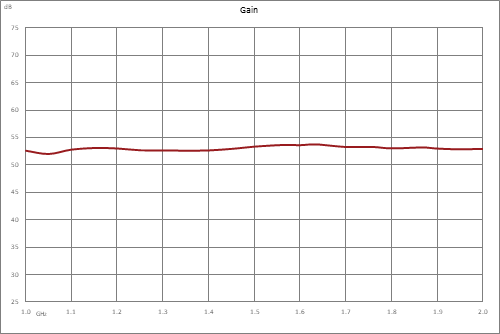

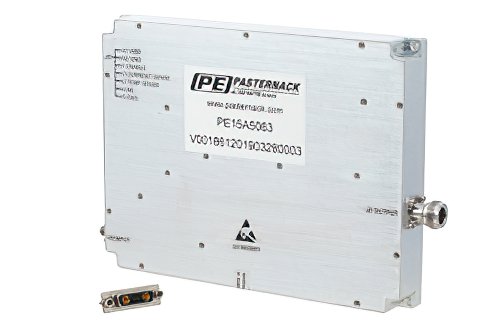

高功率氮化镓（GaN）放大器，增益53 dB，饱和功率200瓦，1 GHz~2 GHz，SMA输入，N型输出，AB类
放大图片 高功率氮化镓（GaN）放大器，增益53 dB，饱和功率200瓦，1 GHz~2 GHz，SMA输入，N型输出，AB类 放大图片 高功率氮化镓（GaN）放大器，增益47 dB，饱和功率50瓦，800 MHz~4.2 GHz，SMA，AB类
PE15A5063
图形-图像 高功率氮化镓（GaN）放大器，增益53 dB，饱和功率200瓦，1 GHz~2 GHz，SMA输入，N型输出，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益53 dB，饱和功率200瓦，1 GHz~2 GHz，SMA输入，N型输出，AB类
1 - 2 氮化镓（GaN） 53 200 30 -20 28/20 SMA/N-型 PE15G5068F

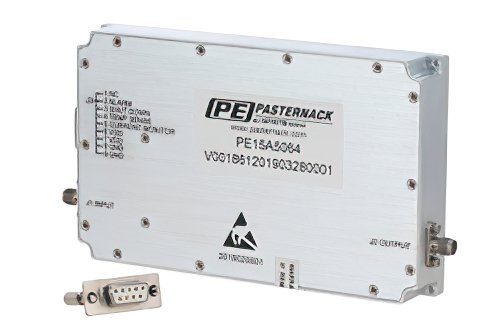

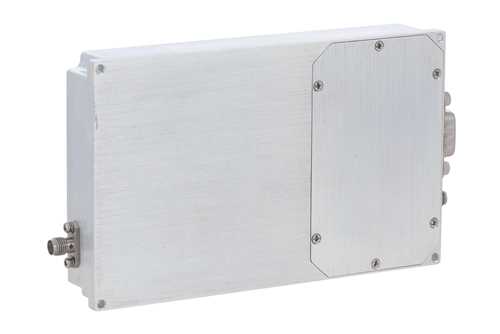

高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，1.2 GHz~1.6 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，1.2 GHz~1.6 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，1.2 GHz~1.6 GHz，SMA，AB类
PE15A5064

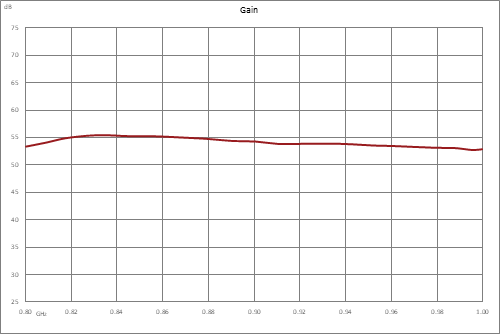

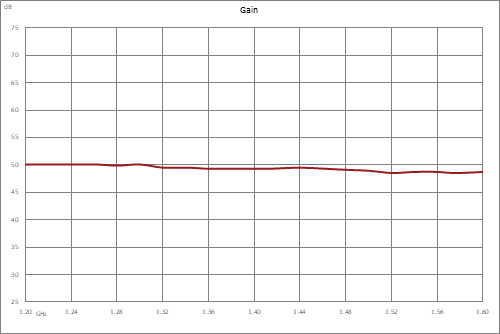

图形-图像 高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，1.2 GHz~1.6 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益48 dB，饱和功率50瓦，1.2 GHz~1.6 GHz，SMA，AB类
1.2 - 1.6 氮化镓（GaN） 48 50 30 -15 28/8 SMA/SMA PE15G5060F

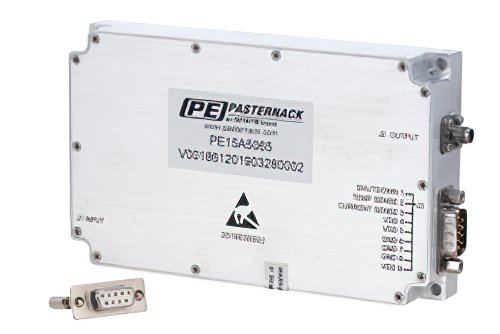

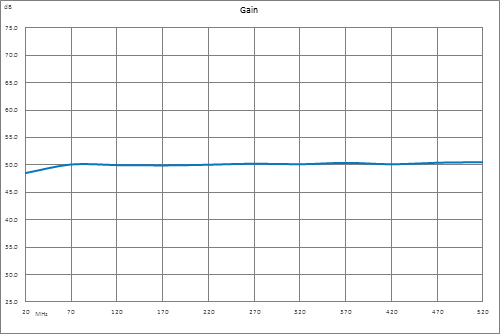

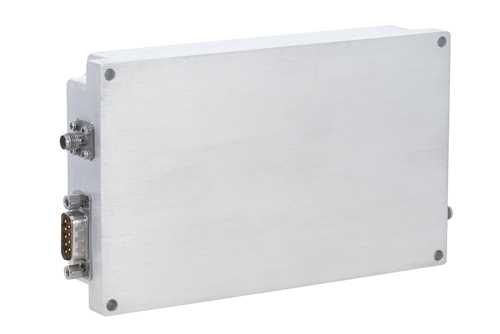

高功率LDMOS放大器，增益 51 dB，饱和功率100瓦，20 MHz~520 MHz，SMA，AB类
放大图片 高功率LDMOS放大器，增益 51 dB，饱和功率100瓦，20 MHz~520 MHz，SMA，AB类 放大图片 高功率LDMOS放大器，增益 51 dB，饱和功率100瓦，20 MHz~520 MHz，SMA，AB类
PE15A5065

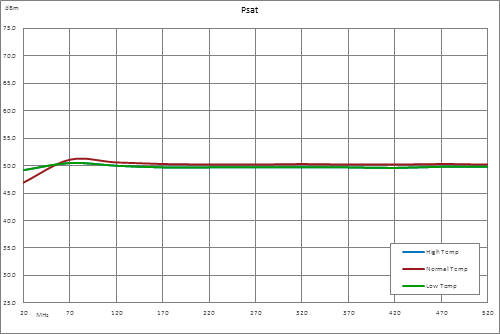

图形-图像 高功率LDMOS放大器，增益 51 dB，饱和功率100瓦，20 MHz~520 MHz，SMA，AB类 图形-图像 高功率LDMOS放大器，增益 51 dB，饱和功率100瓦，20 MHz~520 MHz，SMA，AB类
0.02 - .52 LDMOS 51 100 - - - -10 28/9 SMA/SMA PE15G5060F

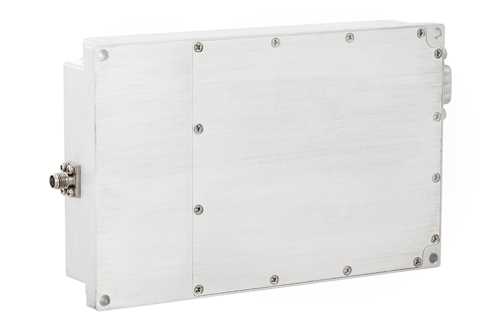

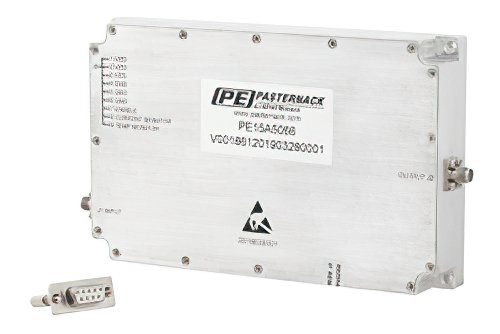

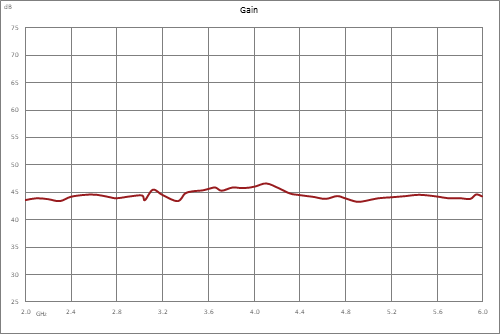

高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，2 GHz~6 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，2 GHz~6 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，2 GHz~6 GHz，SMA，AB类
PE15A5066

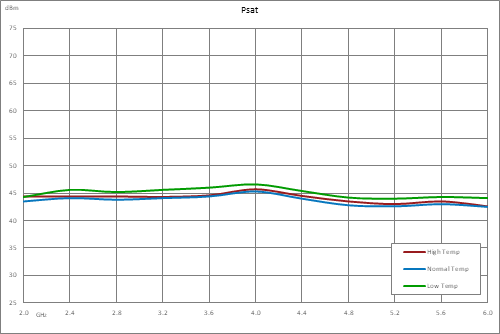

图形-图像 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，2 GHz~6 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，2 GHz~6 GHz，SMA，AB类
2 - 6 氮化镓（GaN） 43 20 30 -15 28/5 SMA/SMA PE15G5068F

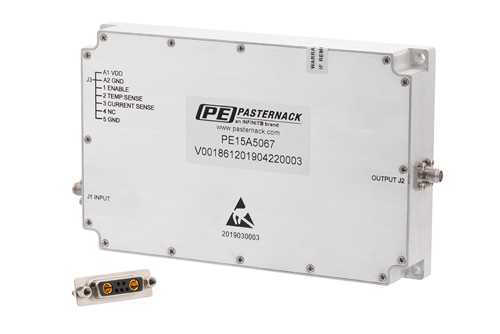

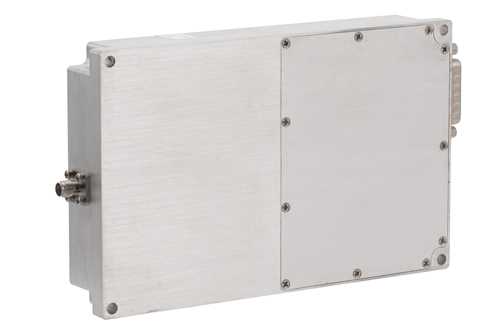

高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，2 GHz~6 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，2 GHz~6 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，2 GHz~6 GHz，SMA，AB类
PE15A5067
图形-图像 高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，2 GHz~6 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，2 GHz~6 GHz，SMA，AB类
2 - 6 氮化镓（GaN） 46 40 25 -20 28/6 SMA/SMA PE15G5068F

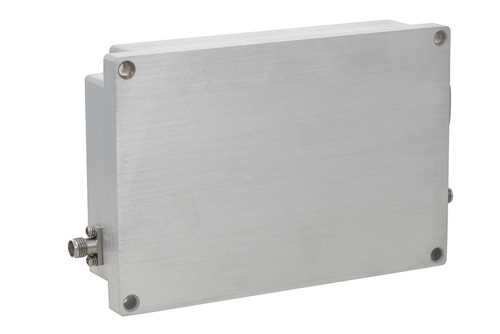

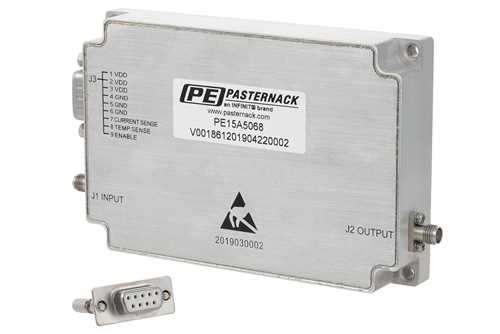

高功率氮化镓（GaN）放大器，饱和功率5瓦，2 GHz~18 GHz，SMA，增益37 dB，AB类
放大图片 高功率氮化镓（GaN）放大器，饱和功率5瓦，2 GHz~18 GHz，SMA，增益37 dB，AB类 放大图片 高功率氮化镓（GaN）放大器，饱和功率5瓦，2 GHz~18 GHz，SMA，增益37 dB，AB类
PE15A5068

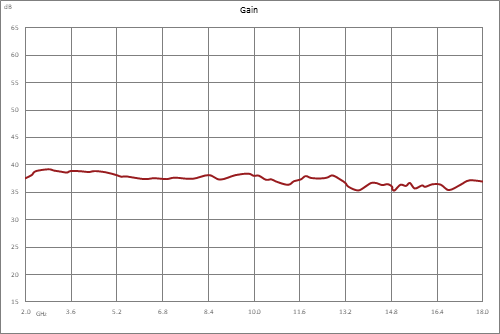

图形-图像 高功率氮化镓（GaN）放大器，饱和功率5瓦，2 GHz~18 GHz，SMA，增益37 dB，AB类 图形-图像 高功率氮化镓（GaN）放大器，饱和功率5瓦，2 GHz~18 GHz，SMA，增益37 dB，AB类
2 - 18 氮化镓（GaN） 37 5 10 -12 22/2.5 SMA/SMA PE15G5060F

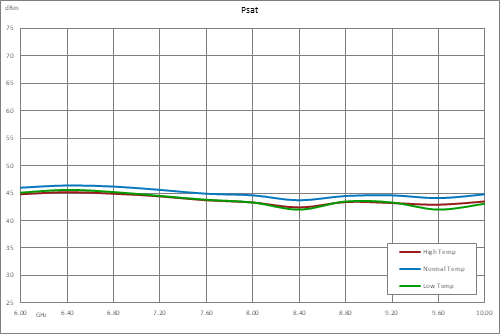

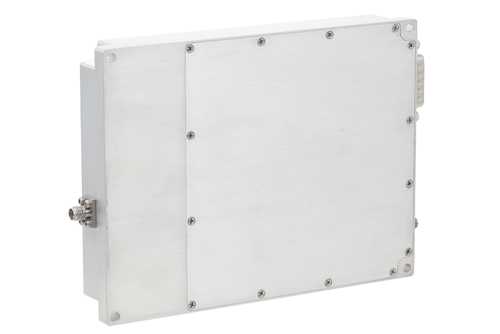

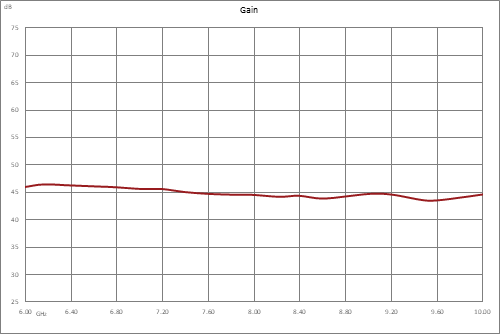

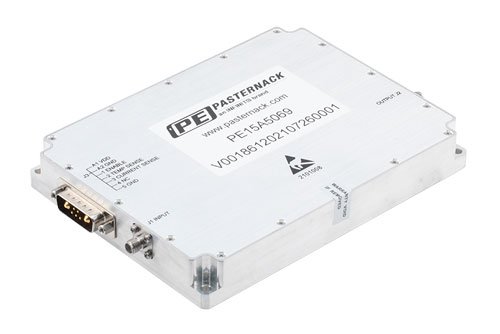

高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，6 GHz~10 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，6 GHz~10 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，6 GHz~10 GHz，SMA，AB类
PE15A5069
图形-图像 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，6 GHz~10 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，6 GHz~10 GHz，SMA，AB类
6 - 10 氮化镓（GaN） 43 20 25 -25 24/7 SMA/SMA PE15G5068F

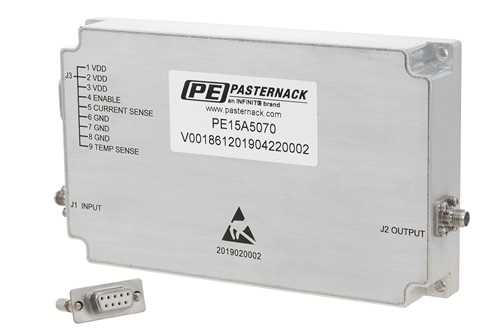

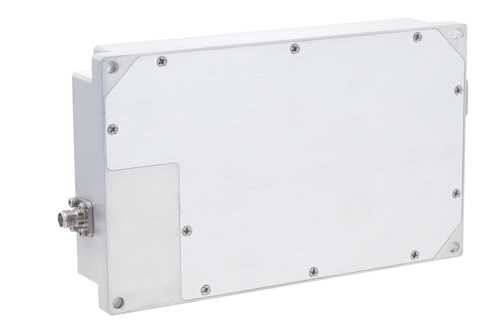

高功率氮化镓（GaN）放大器，增益40 dB，饱和功率10瓦，6 GHz~18 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益40 dB，饱和功率10瓦，6 GHz~18 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益40 dB，饱和功率10瓦，6 GHz~18 GHz，SMA，AB类
PE15A5070

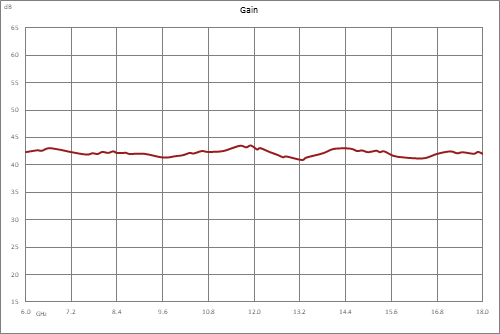

图形-图像 高功率氮化镓（GaN）放大器，增益40 dB，饱和功率10瓦，6 GHz~18 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益40 dB，饱和功率10瓦，6 GHz~18 GHz，SMA，AB类
6 - 18 氮化镓（GaN） 40 10 10 -10 28/3 SMA/SMA PE15G5060F

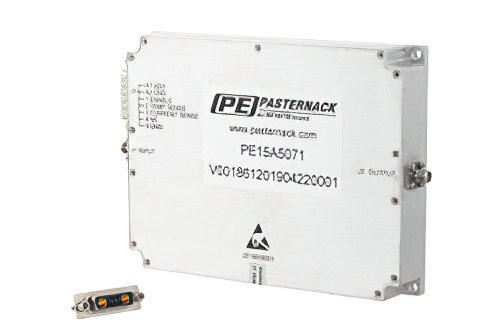

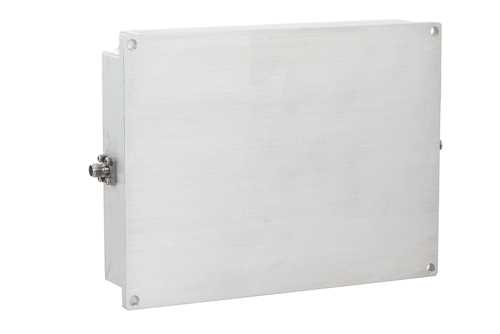

高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，8 GHz~12 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，8 GHz~12 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，8 GHz~12 GHz，SMA，AB类
PE15A5071

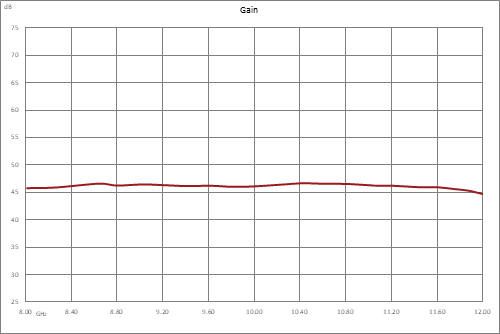

图形-图像 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，8 GHz~12 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益43 dB，饱和功率20瓦，8 GHz~12 GHz，SMA，AB类
8 - 12 氮化镓（GaN） 43 20 20 -25 28/5 SMA/SMA PE15G5068F

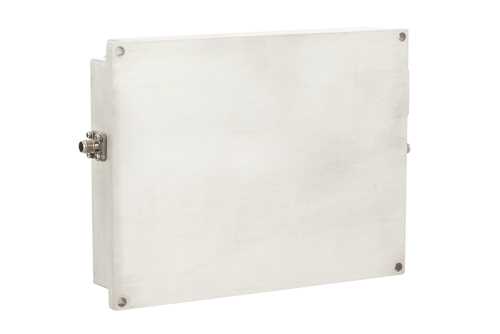

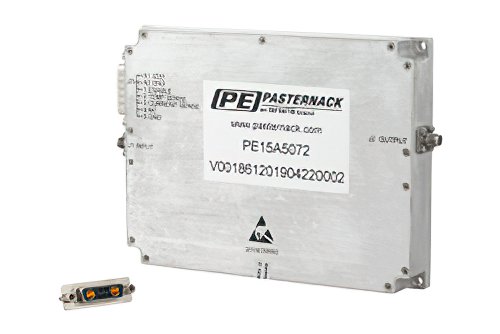

高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，8 GHz~12 GHz，SMA，AB类
放大图片 高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，8 GHz~12 GHz，SMA，AB类 放大图片 高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，8 GHz~12 GHz，SMA，AB类
PE15A5072
图形-图像 高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，8 GHz~12 GHz，SMA，AB类 图形-图像 高功率氮化镓（GaN）放大器，增益46 dB，饱和功率40瓦，8 GHz~12 GHz，SMA，AB类
8 - 12 氮化镓（GaN） 46 40 15 -25 28/9 SMA/SMA PE15G5068F

配件散热片型号

PE15G5060F

适配于放大器型号为
PE15A5055-5060、PE15A5064-5065、PE15A5068和PE15A5070的散热器

PE15G5068F

适配于放大器型号为PE15A5061-5063、PE15A5066-5067、PE15A5069和PE15A5071-5072的散热器

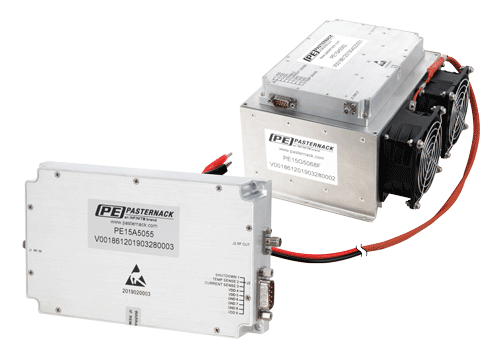

射频/微波 AB类高功率放大器及散热片

Pasternack的AB类高功率放大器覆盖20 MHz至18 GHz的频段，饱和输出功率水平范围为10瓦至200瓦，功率增益高达53 dB。 专为50欧姆应用环境而设计，且保持绝对稳定。 产品设计采用紧凑SMA或N型连接器同轴封装，集成适用于直流偏置的D-Sub控制连接器，支持TTL逻辑电路控制、电流传感器和温度传感器等功能。

该类耐用组件工作温度为-20°C至+60°C，同时可以承受湿度暴露最大值为95%的环境。 此外，Pasternack还提供2种专为这类放大器产品而设计的新型散热片，配有直流控制冷却风扇，以确保最佳底板工作温度，实现高可靠性能。

Pasternack的AB类高功率放大器和散热器均有现货并可随时发货，无最小起订量。
