PE15A5033F GaN 100W功率放大器

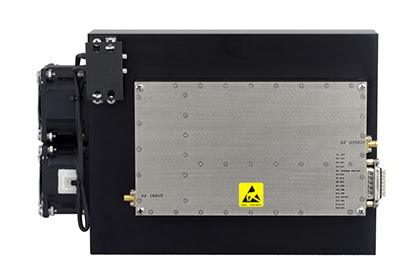

PE15A5033F是一款工作频率为0.7至2.7 GHz的100 W高增益A/AB类同轴GaN线性功率放大器。GaN放大器提供100瓦典型饱和功率和45 dB最低小信号增益，饱和输出功率下的典型增益平坦度为±1.5 dB。这款GaN功率放大器通常需要+30V直流电源。SMA连接模块可在0°C和+50°C的温度范围内工作，性能绝对稳定。该设备配有散热片和风扇。

产品特性

0.7 GHz至2.7 GHz频率范围
100瓦典型饱和输出功率
小信号增益：低至45 dB
典型饱和输出功率下的增益平坦度为±1.5 dB
切换时间最大值为5 usec
50欧姆输入输出匹配

绝对稳定
稳压电源
射频输入信号格式：CW/AM/FM/脉冲
效率(PAE)30%（典型值）放大器
散热片和风扇

更多信息

PE15A5033F

高功率放大器种类丰富，可供选择

高功率放大器

PE15A5033F GaN 100W功率放大器

Pasternack的PE15A5033F高功率射频放大器在0.7至2.7 GHz的宽频覆盖范围内可产生100W的典型饱和输出功率。这种A/AB类设计绝对稳定，并利用高效的GaN放大器技术，实现优越线性性能，支持多种输入信号格式，包括CW、AM、FM、PM 和脉冲，功率附加效率(PAE)为30%（典型值）。

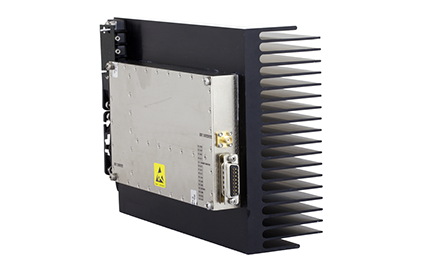

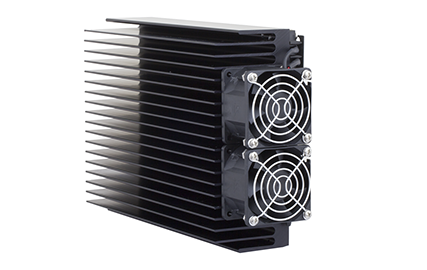

这种高功率射频放大器的其他关键性能特性包括45 dB最低小信号增益，饱和输出功率下+/- 1.5 dB的典型增益平坦度和优秀的-20 dBc（典型值）谐波抑制水平。为了确保高可靠性的热管理，这种射频GaN放大器模块包含一个散热片和冷却风扇，可以保持0°C到+50°C的最佳底板温度，在85°C时具有自动关机能力。PE15A5033F 100瓦GaN放大器封装组件在输入和输出端口支持SMA母射频连接器和具有包括+30 Vdc偏置、电流监测和TTL逻辑消隐在内的控制功能的D-Sub连接器。这种高增益GaN放大器的另一个主要优势是其坚固的设计平台能够承受包括湿度、海拔、冲击和振动在内的严苛环境条件

Pasternack提供大量高功率宽带放大器，可广泛用于包括电子战、雷达、通信和测试测量等领域的应用。
