低相位噪声放大器

宽带频率范围为1.5 GHz至18 GHz
10 KHz偏移时，典型相位噪声低至-180 dBc/Hz
增益水平覆盖9 dB至14 dB
高线性砷化镓（GaAs）单片微波集成电路（MMIC）工艺 - 输出IP3线性度达+34 dBm
饱和功率水平达+25 dBm
输入/输出端口内部匹配至50欧姆，并有直流闭锁
密封耐用封装，现场可更换SMA连接器
所有型号符合军用级设计

一件起发,当天发货！

▼ 点击以下链接获取更多详细信息

	频段(GHz)	增益(dB)	增益变化+/-(dB)	噪声系数（dB）	输出 P1d （dBm）	饱和功率（dBm）	输出 IP （dBm）	相位噪声 @ 10 KHz 偏移（dBc/Hz）	直流偏置（V / mA）

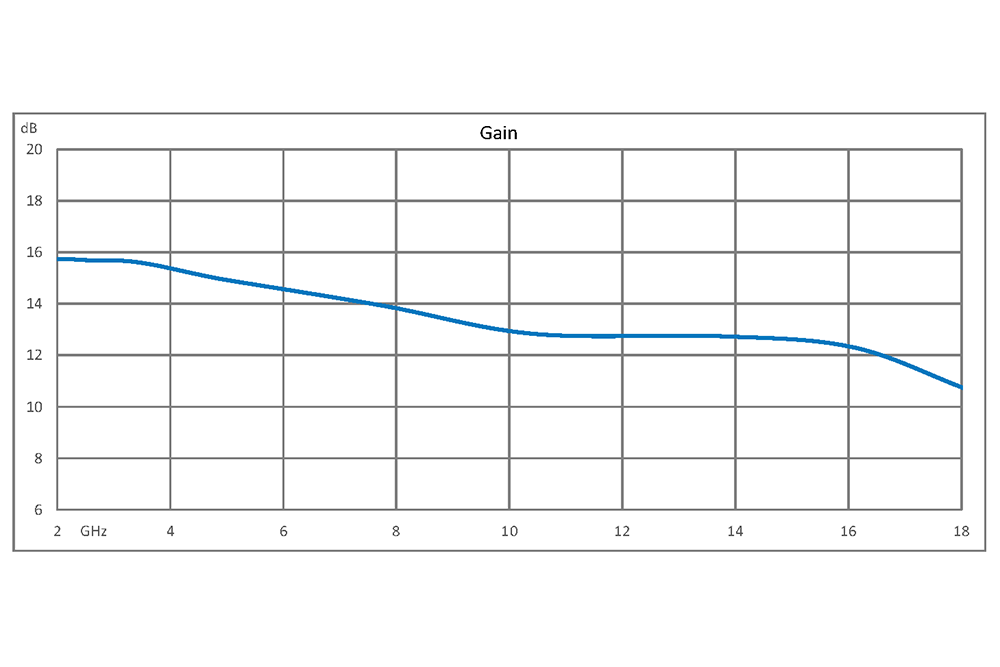

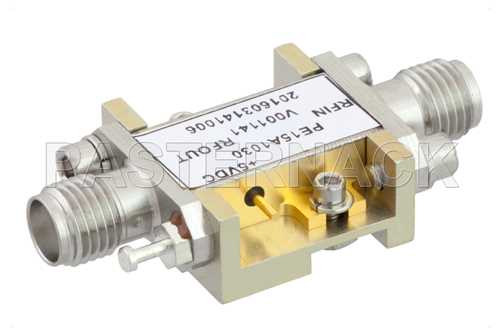

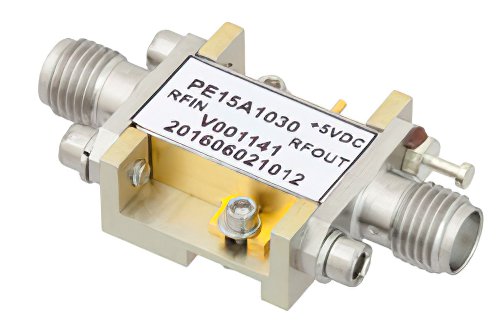

PE15A1030	2至18	12.5	2.2	6.5	13	16	20	-160	+5 / 80

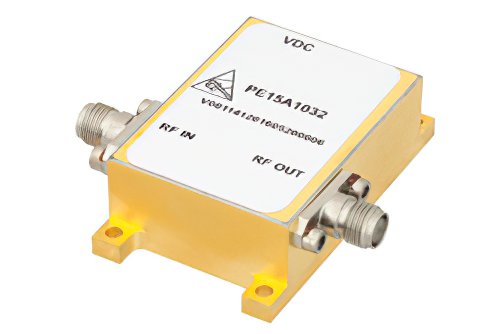

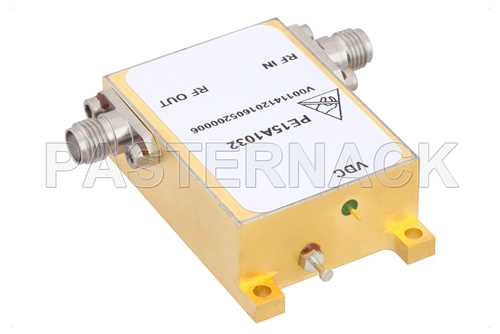

PE15A1032	6至12	11	1.0	4.5	20	22	34	-176	+7 / 170

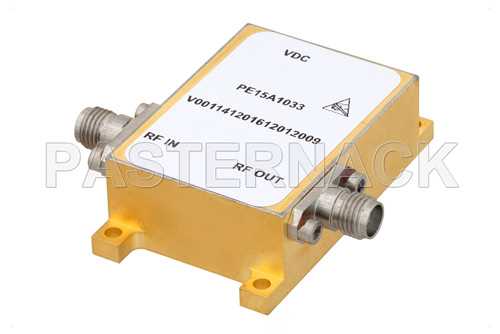

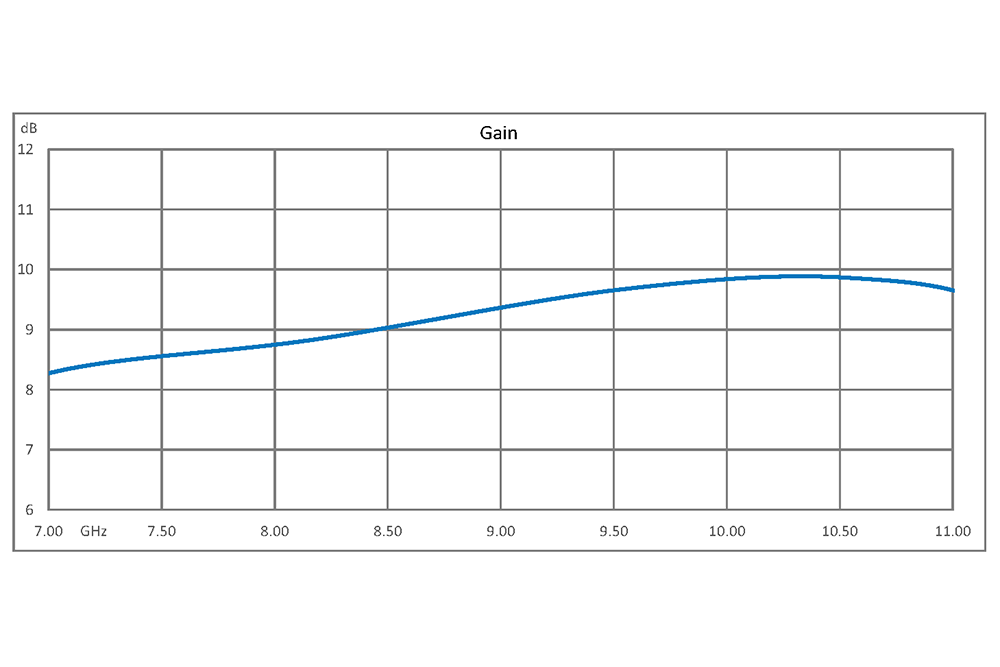

PE15A1033	7至11	9	- - -	6	22	25	33	-180	+7 / 300

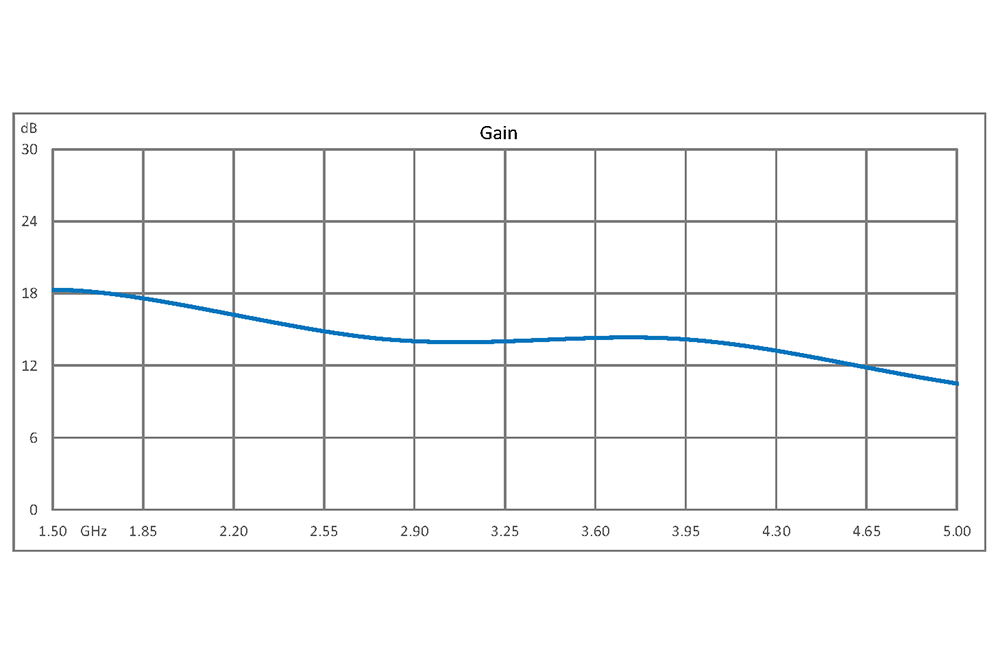

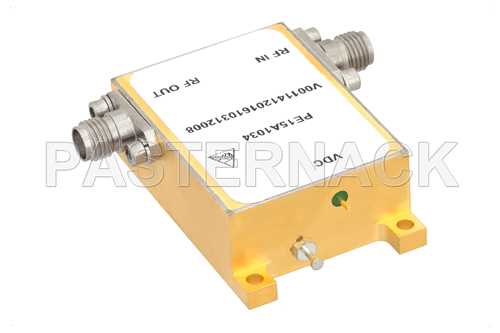

PE15A1034	1.5至5	14	3.5	4.5	17	22	27	-171	+7 / 170

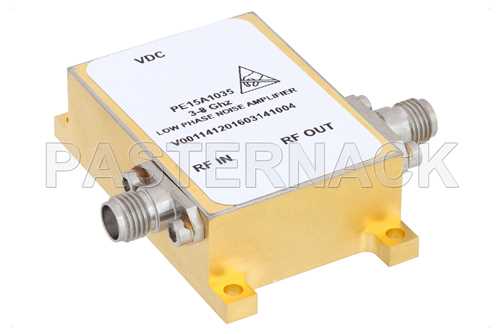

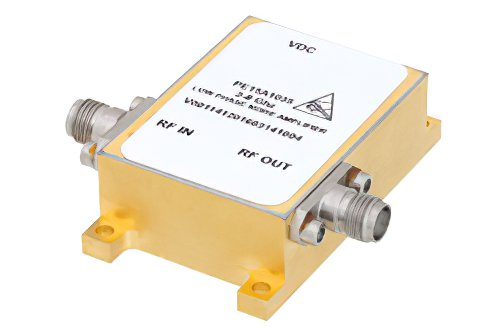

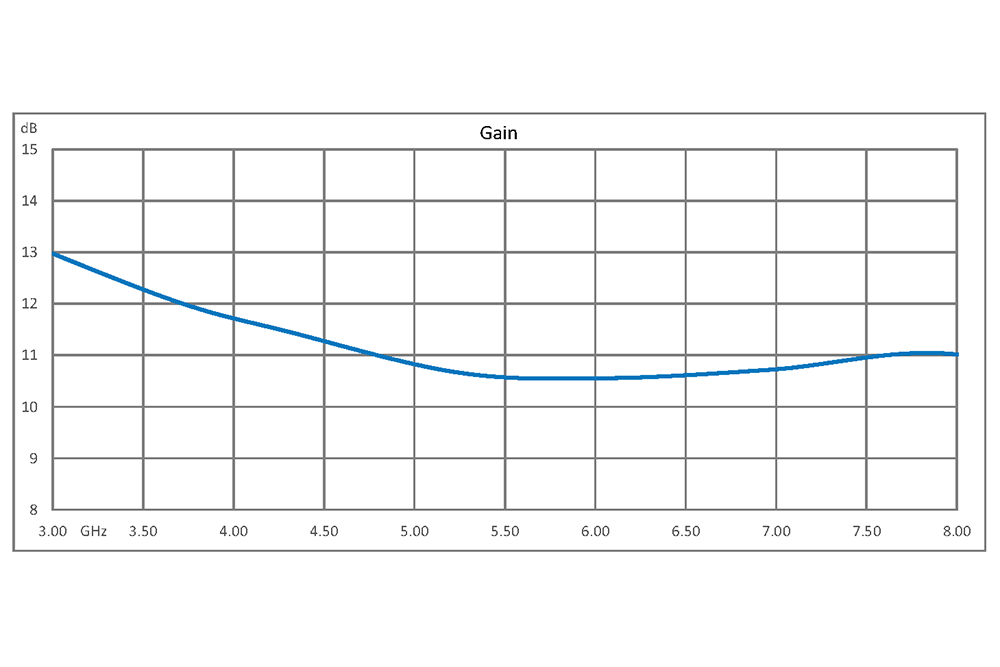

PE15A1035	3至8	11	- - -	6	14	21	25	-168	+7 / 110

低相位噪声放大器

Pasternack低相位噪声放大器覆盖1.5至18 GHz的特定频段，10 KHz偏移时的残余相位噪声水平低至-180 dBc/Hz。其它性能规格包括9~14 dB小信号增益，典型噪声系数5.5 dB。该类放大器饱和功率水平覆盖+16至+25 dBm，输出IP3水平高达+34 dBm。所有型号含单直流电压电源、输入/输出射频端口内部匹配50欧姆，以及隔直电容器。

上述紧凑型型号组件无需外部元件，均采用耐用可伐合金（Kovar™）金属密封插入式封装，此类封装具有金包镍镀层且支持现场可更换SMA连接器。所有型号均为EAR99类型产品，保证满足MIL-STD-883标准的密封及温度循环测试条件。
