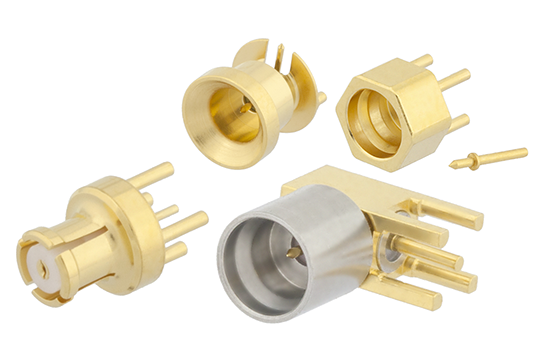

Pasternack推出全新系列

PCB SMP连接器

产品特性
  • 有8 GHz和40 GHz PCB SMP连接器可供选择
  • 触点和主体材料为镀金铍铜(BeCu)
  • 有光孔式、半擒纵和全擒纵SMP连接器。
  • 有表面贴装、通孔、末端装接和边缘装接
  • 通孔PCB SMP连接器有3脚和4脚两种
点击浏览

SMP末端装接

SMP公头全擒纵连接器，焊接附件，末端装接PCB
PE44955 SMP公头全擒纵连接器，焊接附件，末端装接PCB
SMP公头连接器，焊接附件，末端装接PCB
PE44482 SMP公头连接器，焊接附件，末端装接PCB
Mini SMP公头连接器，焊接附件，末端装接PCB
PE44490 Mini SMP公头连接器，焊接附件，末端装接PCB
SMP公头半擒纵连接器，焊接附件，0.092英寸，末端装接PCB
PE44942 SMP公头半擒纵连接器，焊接附件，0.092英寸，末端装接PCB
SMP公头全擒纵连接器，焊接附件，0.062英寸，末端装接PCB
PE44943 SMP公头全擒纵连接器，焊接附件，0.062英寸，末端装接PCB
SMP公头半擒纵连接器，焊接附件，末端装接PCB，最大频率为8 GHz
PE44777 SMP公头半擒纵连接器，焊接附件，末端装接PCB，最大频率为8 GHz
SMP公头光孔式连接器，焊接附件，末端装接PCB，最大频率为8 GHz
PE44879 SMP公头光孔式连接器，焊接附件，末端装接PCB，最大频率为8 GHz
SMP公头全擒纵连接器，焊接附件，末端装接PCB，最大频率为8 GHz
PE44880 SMP公头全擒纵连接器，焊接附件，末端装接PCB，最大频率为8 GHz
点击浏览

SMP表面贴装

SMP公头连接器，焊接附件，表面贴装PCB
PE44481 SMP公头连接器，焊接附件，表面贴装PCB
Mini SMP公头连接器，焊接附件，表面贴装PCB
PE44489 Mini SMP公头连接器，焊接附件，表面贴装PCB
SMP公头光孔式连接器，焊接附件，表面贴装PCB，Catchers Mitt，2地线接柱设计
PE44944 SMP公头光孔式连接器，焊接附件，表面贴装PCB，Catchers Mitt，2地线接柱设计
SMP公头光孔式连接器，焊接附件，表面贴装PCB，预镀锡触点
PE44947 SMP公头光孔式连接器，焊接附件，表面贴装PCB，预镀锡触点
SMP公头半擒纵连接器，焊接附件，表面贴装PCB，直角中心触点
PE44946 SMP公头半擒纵连接器，焊接附件，表面贴装PCB，直角中心触点
SMP公头半擒纵连接器，焊接附件，表面贴装PCB，凸起直角中心触点
PE44952 SMP公头半擒纵连接器，焊接附件，表面贴装PCB，凸起直角中心触点
点击浏览

SMP通孔

SMP公头全擒纵连接器，焊接附件，通孔PCB，直角中心触点
PE44965 SMP公头全擒纵连接器，焊接附件，通孔PCB，直角中心触点
SMP公头连接器，焊接附件，通孔PCB
PE44480 SMP公头连接器，焊接附件，通孔PCB
SMP公头直角全擒纵连接器，焊接附件，通孔PCB
PE44934 SMP公头直角全擒纵连接器，焊接附件，通孔PCB
SMP母头连接器，焊接附件，通孔PCB
PE44939 SMP母头连接器，焊接附件，通孔PCB
SMP公头半擒纵连接器，焊接附件，通孔PCB，Pin长度0.127英寸
PE44936 SMP公头半擒纵连接器，焊接附件，通孔PCB，Pin长度0.127英寸
SMP公头全擒纵连接器，焊接附件，通孔PCB，Pin长度0.140英寸
PE44957 SMP公头全擒纵连接器，焊接附件，通孔PCB，Pin长度0.140英寸
SMP公头半擒纵连接器，焊接附件，通孔PCB，Pin长度0.140英寸
PE44958 SMP公头半擒纵连接器，焊接附件，通孔PCB，Pin长度0.140英寸
SMP公头全擒纵连接器，焊接附件，通孔PCB，Pin长度0.145英寸
PE44960 SMP公头全擒纵连接器，焊接附件，通孔PCB，Pin长度0.145英寸
SMP公头全擒纵连接器，焊接附件，通孔PCB，3脚版本
PE44937 SMP公头全擒纵连接器，焊接附件，通孔PCB，3脚版本
SMP公头半擒纵连接器，焊接附件，通孔PCB，3脚版本
PE44959 SMP公头半擒纵连接器，焊接附件，通孔PCB，3脚版本
SMP公头光孔式连接器，焊接附件，通孔PCB，3脚版本
PE44966 SMP公头光孔式连接器，焊接附件，通孔PCB，3脚版本
SMP公头光孔式连接器，焊接附件，通孔PCB，Catchers Mitt，Pin长度0.140英寸
PE44910 SMP公头光孔式连接器，焊接附件，通孔PCB，Catchers Mitt，Pin长度0.140英寸
SMP公头光孔式连接器，焊接附件，通孔PCB，Catchers Mitt，Pin长度0.170英寸
PE44967 SMP公头光孔式连接器，焊接附件，通孔PCB，Catchers Mitt，Pin长度0.170英寸
SMP公头半擒纵连接器，焊接附件，通孔PCB，六角主体，非固定中心触点
PE44940 SMP公头半擒纵连接器，焊接附件，通孔PCB，六角主体，非固定中心触点
SMP公头半擒纵连接器，焊接附件，通孔PCB，非固定中心触点
PE44941 SMP公头半擒纵连接器，焊接附件，通孔PCB，非固定中心触点
SMP公头连接器，焊接附件，通孔PCB，孔距0.100英寸 x 0.031英寸
PE44348 SMP公头连接器，焊接附件，通孔PCB，孔距0.100英寸 x 0.031英寸
SMP公头全擒纵连接器，焊接附件，通孔PCB，圆形主体，最大频率为8 GHz
PE44775 SMP公头全擒纵连接器，焊接附件，通孔PCB，圆形主体，最大频率为8 GHz
SMP公头半擒纵连接器，焊接附件，通孔PCB，方形主体，最大频率为8 GHz
PE44776 SMP公头半擒纵连接器，焊接附件，通孔PCB，方形主体，最大频率为8 GHz
SMP公头全擒纵连接器，焊接附件，通孔PCB，最大频率为8 GHz
PE44849 SMP公头全擒纵连接器，焊接附件，通孔PCB，最大频率为8 GHz
SMP公头光孔式连接器，焊接附件，通孔PCB，最大频率为8 GHz
PE44840 SMP公头光孔式连接器，焊接附件，通孔PCB，最大频率为8 GHz

SMP同轴连接器

  • 有8 GHz和40 GHz可供选择
  • 触点和主体材料为镀金铍铜(BeCu)
  • 现提供047和086半刚性同轴电缆以及柔性RG178、RG196
  • 用于0.086半刚性电缆的穿墙式公头连接器

SMP PCB连接器

  • 有8 GHz和40 GHz可供选择
  • 触点和主体材料为镀金铍铜(BeCu)
  • 有光孔式、半擒纵和全擒纵式。
  • 有表面贴装、通孔、末端装接和边缘装接
  • 通孔PCB连接器有3脚和4脚两种

密封SMP终端

  • 有8 GHz和40 GHz可供选择
  • 外壳材料为ASTMF15的Kovar合金，配有Corning7070玻璃
  • 光孔式、半擒纵和全擒纵
  • 触点直径为0.15英寸，长度范围为0.03英寸至0.130英寸
  • 触点可提供预镀锡涂层

SMP终端

  • 工作频率高达40 GHz
  • 外壳材料采用符合ASTM A582标准的不锈钢
  • 光孔式、半擒纵、全擒纵和带制动式界面设计
  • 提供法兰式和螺纹式安装选择。
  • Pin直径为0.015英寸，长0.065英寸；可提供预上锡处理。

SMP护罩

  • 与适当的玻璃珠匹配使用，工作频率可高达40 GHz
  • 外壳材料采用符合ASTM A582标准的不锈钢
  • 有光孔式、半擒纵和全擒纵式。
  • 有法兰式、压入式、螺纹式和表面贴装PCB四种。
  • 法兰安装孔间距包括0.282、0.328、0.354和0.481

Mini SMP连接器

  • 工作频率高达65 GHz
  • 提供同轴电缆、PCB安装和终端配置
  • 可提供用于047和086半刚性同轴电缆的母头直通型和直角型连接器
