Pasternack推出全新系列

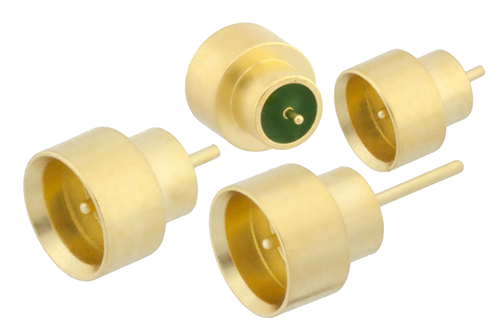

密封SMP终端

产品特性
  • 有8 GHz和40 GHz SMP终端可供选择
  • 外壳材料为ASTMF15的Kovar合金，配有Corning7070玻璃
  • 光孔式、半擒纵和全擒纵SMP终端
  • 触点直径为0.15英寸，长度范围为0.03英寸至0.130英寸
  • 预镀锡触点
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44945 半擒纵 SMP公头半擒纵密封型连接器，焊接附件，焊接式底座，Pin端接，Pin长度0.030英寸，全半径
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44918 全擒纵 SMP公头全擒纵密封型连接器，焊接式，焊接式底座，Pin端接，Pin长度0.050英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44922 半擒纵 SMP公头半擒纵密封型连接器，焊接附件，焊接式底座，Pin端接，Pin长度0.050英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44928 光孔式 SMP公头光孔式密封型连接器，焊接式，焊接式底座，Pin端接，Pin长度0.050英寸，全半径
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44929 光孔式 SMP公头光孔式密封型连接器，焊接式，焊接式底座，Pin端接，Pin长度0.050英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44919 全擒纵 SMP公头全擒纵密封型连接器，焊接式，焊接式底座，Pin端接，Pin长度0.060英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44923 半擒纵 SMP公头半擒纵密封型连接器，焊接附件，焊接式底座，Pin端接，Pin长度0.060英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44924 半擒纵 SMP公头半擒纵密封型连接器，焊接附件，焊接式底座，Pin端接，Pin长度0.065英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44926 半擒纵 SMP公头半擒纵密封型连接器，焊接附件，焊接式底座，Pin端接，Pin长度0.070英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44927 半擒纵 SMP公头半擒纵密封型连接器，焊接附件，焊接式底座，Pin端接，Pin长度0.080英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44930 光孔式 SMP公头光孔式密封型连接器，焊接式，焊接式底座，Pin端接，Pin长度0.130英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44920 全擒纵 SMP公头全擒纵密封型连接器，焊接式，焊接式底座，Pin端接，Pin长度0.135英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44925 半擒纵 SMP公头半擒纵密封型连接器，焊接附件，焊接式底座，Pin端接，Pin长度0.135英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44921 全擒纵 SMP公头全擒纵密封型连接器，焊接式，焊接式底座，Pin端接，Pin长度0.150英寸
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44779 全擒纵 SMP公头全擒纵密封型连接器，焊接式，Pin端接，半覆盖全主体，最高频率8 GHz
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44780 半擒纵 SMP公头半擒纵密封型连接器，焊接式，Pin端接，半覆盖全主体，最高频率8 GHz
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44933 全擒纵 SMP公头全擒纵密封型连接器，焊接附件，焊接式底座，Pin端接

SMP同轴连接器

  • 有8 GHz和40 GHz可供选择
  • 触点和主体材料为镀金铍铜(BeCu)
  • 现提供047和086半刚性同轴电缆以及柔性RG178、RG196
  • 用于0.086半刚性电缆的穿墙式公头连接器

SMP PCB连接器

  • 有8 GHz和40 GHz可供选择
  • 触点和主体材料为镀金铍铜(BeCu)
  • 有光孔式、半擒纵和全擒纵式。
  • 有表面贴装、通孔、末端装接和边缘装接
  • 通孔PCB连接器有3脚和4脚两种

密封SMP终端

  • 有8 GHz和40 GHz可供选择
  • 外壳材料为ASTMF15的Kovar合金，配有Corning7070玻璃
  • 光孔式、半擒纵和全擒纵
  • 触点直径为0.15英寸，长度范围为0.03英寸至0.130英寸
  • 触点可提供预镀锡涂层

SMP终端

  • 工作频率高达40 GHz
  • 外壳材料采用符合ASTM A582标准的不锈钢
  • 光孔式、半擒纵、全擒纵和带制动式界面设计
  • 提供法兰式和螺纹式安装选择。
  • Pin直径为0.015英寸，长0.065英寸；可提供预上锡处理。

SMP护罩

  • 与适当的玻璃珠匹配使用，工作频率可高达40 GHz
  • 外壳材料采用符合ASTM A582标准的不锈钢
  • 有光孔式、半擒纵和全擒纵式。
  • 有法兰式、压入式、螺纹式和表面贴装PCB四种。
  • 法兰安装孔间距包括0.282、0.328、0.354和0.481

Mini SMP连接器

  • 工作频率高达65 GHz
  • 提供同轴电缆、PCB安装和终端配置
  • 可提供用于047和086半刚性同轴电缆的母头直通型和直角型连接器
