Pasternack推出全新系列

SMP同轴连接器

产品特性
  • 有8 GHz和40 GHz SMP连接器可供选择
  • 触点和主体材料为镀金铍铜(BeCu)
  • 现提供047和086半刚性同轴电缆以及柔性RG178、RG196 SMP型号
  • 穿墙式公头SMP连接器，用于0.086半刚性电缆

SMP 连接器，047半刚性

3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44274 SMP直角型母头连接器，焊接附件，用于 PE-047SR，PE-SR047AL，PE-SR047FL
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44771 SMP母头连接器，焊接附件，用于 PE-047SR，PE-SR047AL，PE-SR047FL，频率高达8GHz
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44773 SMP直角型母头连接器，焊接附件，用于 PE-047SR，PE-SR047AL，PE-SR047FL，频率高达8 GHz
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44785 SMP母头精密连接器，焊接附件，用于 PE-047SR，PE-SR047AL，PE-SR047FL
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44911 SMP直角型母头连接器，焊接附件，用于 PE-047SR，PE-SR047FL

SMP 连接器，086半刚性

3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44275 SMP直角型母头连接器，焊接附件，用于 PE-SR405AL，PE-SR405FL，RG405
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44483 SMP穿墙式公头连接器，焊接附件，用于 PE-SR405AL，PE-SR405FL，RG405，直径4.83 mm
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44770 SMP母头连接器，焊接附件，用于RG405，PE-SR405AL，PE-SR405FL，PE-SR405FLJ，频率高达8 GHz
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44772 SMP直角型母头连接器，焊接附件，用于RG405，PE-SR405AL，PE-SR405FL，PE-SR405FLJ，频率高达8 GHz
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44786 SMP母头精密连接器，焊接附件，用于 PE-SR405AL，PE-SR405FL，PE-SR405FLJ，RG405/U
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44908 SMP直角型母头连接器，焊接附件，用于RG405、 PE-SR405FL，PE-SR405FLJ ，倒角主体
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44913 SMP直角型母头连接器，焊接附件，用于RG405、 PE-SR405FL，PE-SR405FLJ ，斜接主体
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44915 SMP直角型母头连接器，焊接附件，用于RG405、 PE-SR405FL、 PE-SR405FLJ ，圆主体
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44961 SMP 穿墙式公头安装光孔式连接器，焊接附件，用于 RG405，PE-SR405FL 带制动
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44962 SMP 穿墙式公头安装全擒纵式连接器，焊接附件，用于 RG405，PE-SR405FL 带制动
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44917 SMP 母头连接器，焊接附件， 用于0.086微孔

SMP 连接器柔性同轴电缆

3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44655 SMP母头连接器，焊接附件，用于RG178、RG196
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44774 SMP直角型母头连接器，压接/压接附件，用于RG178、RG196，频率高达8 GHz
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44841 SMP母头推入式连接器，焊接附件，用于RG178、RG196
3 dB固定衰减器，1.85mm公头至1.85mm母头，钝化不锈钢主体，额定功率1瓦，最高工作频率可达65 GHz
PE44914 SMP直角型母头连接器，焊接附件，用于RG178、RG196

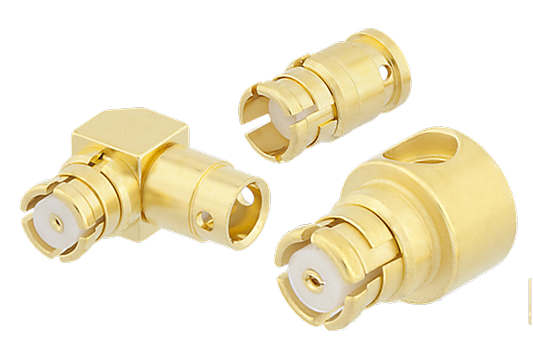

SMP同轴连接器

  • 有8 GHz和40 GHz可供选择
  • 触点和主体材料为镀金铍铜(BeCu)
  • 现提供047和086半刚性同轴电缆以及柔性RG178、RG196
  • 用于0.086半刚性电缆的穿墙式公头连接器

SMP PCB连接器

  • 有8 GHz和40 GHz可供选择
  • 触点和主体材料为镀金铍铜(BeCu)
  • 有光孔式、半擒纵和全擒纵式。
  • 有表面贴装、通孔、末端装接和边缘装接
  • 通孔PCB连接器有3脚和4脚两种

密封SMP终端

  • 有8 GHz和40 GHz可供选择
  • 外壳材料为ASTMF15的Kovar合金，配有Corning7070玻璃
  • 光孔式、半擒纵和全擒纵
  • 触点直径为0.15英寸，长度范围为0.03英寸至0.130英寸
  • 触点可提供预镀锡涂层

SMP终端

  • 工作频率高达40 GHz
  • 外壳材料采用符合ASTM A582标准的不锈钢
  • 光孔式、半擒纵、全擒纵和带制动式界面设计
  • 提供法兰式和螺纹式安装选择。
  • Pin直径为0.015英寸，长0.065英寸；可提供预上锡处理

SMP护罩

  • 与适当的玻璃珠匹配使用，工作频率可高达40 GHz
  • 外壳材料采用符合ASTM A582标准的不锈钢
  • 有光孔式、半擒纵和全擒纵式。
  • 有法兰式、压入式、螺纹式和表面贴装PCB四种。
  • 法兰安装孔间距包括0.282、0.328、0.354和0.481

Mini SMP连接器

  • 工作频率高达65 GHz
  • 提供同轴电缆、PCB安装和终端配置
  • 可提供用于047和086半刚性同轴电缆的母头直通型和直角型连接器

如需Pasternack的完整产品清单，请点击这里。
