零件编号
波导
类型
频率
范围
(GHz)
电压驻波比
法兰
类型
连接器
类型
连接器
公母
ECCN
400 928 5100
- 波导同轴适配器系列提供N型、SMA和7mm连接器
- 波导同轴适配器频率范围为X波段至Ku波段，8.2 GHz至18 GHz
- X频段至V频段波导转接头电压驻波比低至1.20:1
- 波导使用UG和CPR型法兰
一件起发,当天发货！
X频段至Ku频段波导转同轴转接头
零件编号
波导
类型
频率
范围
(GHz)
电压驻波比
法兰
类型
连接器
类型
连接器
公母
ECCN
 |

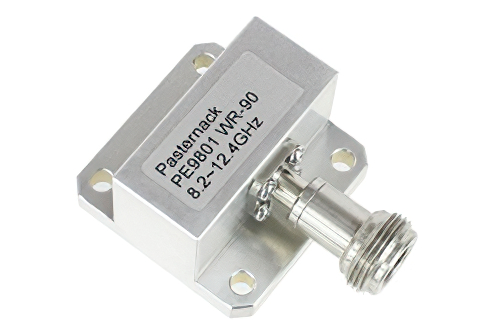

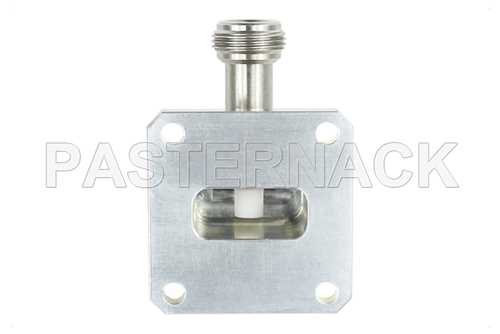

PE9801 | WR-90 |
8.2 - 12.4 |
1.30:1 |
方形 |
N型 |
母头 |
EAR99 |
|
 |

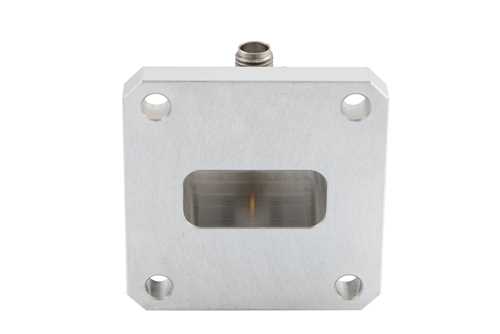

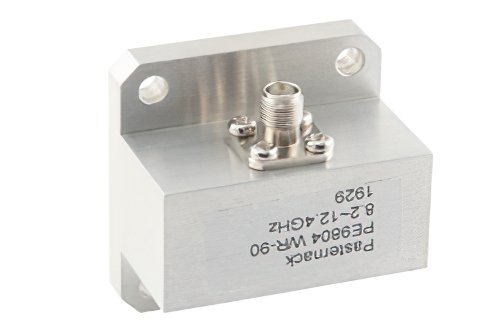

PE9804 | WR-90 |
8.2 - 12.4 |
1.30:1 |
方形 |
SMA |
母头 |
EAR99 |
|
 |

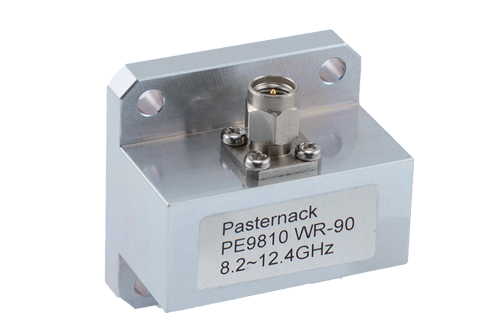

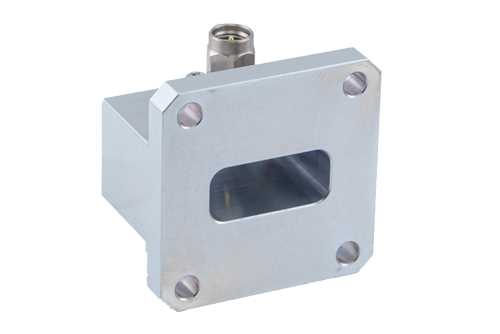

PE9810 | WR-90 |
8.2 - 12.4 |
1.30:1 |
方形 |
SMA |
公头 |
EAR99 |
|
 |

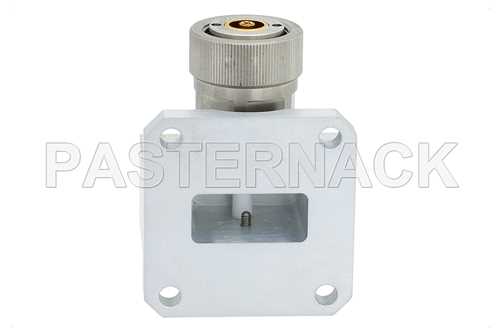

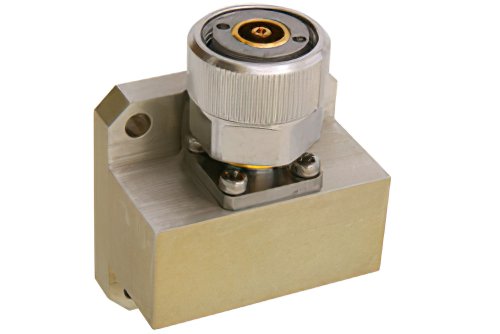

PE9815 | WR-90 |
8.2 - 12.4 |
1.20:1 |
方盖 |
7mm |
雌雄同体 |
EAR99 |
|
 |

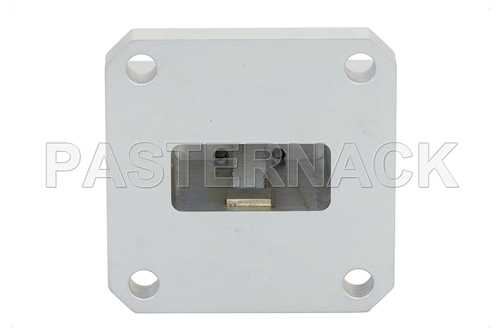

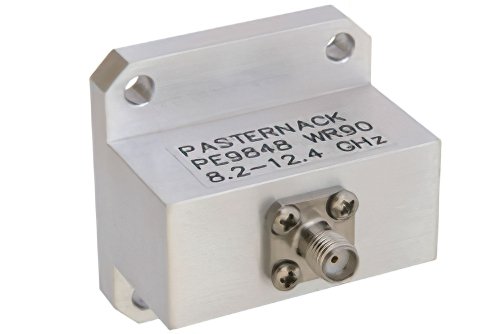

PE9848 | WR-90 |
8.2 - 12.4 |
1.30:1 |
方形 |
SMA |
母头 |
EAR99 |
|
 |

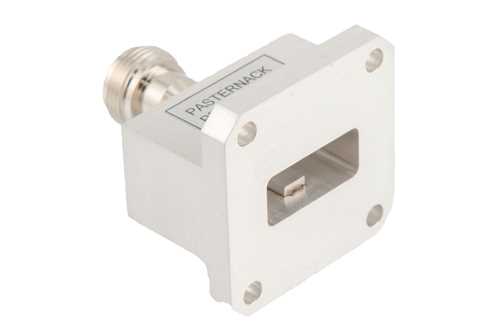

PE9868 | WR-90 |
8.2 - 12.4 |
1.20:1 |
UG-135/U |
N型 |
母头 |
EAR99 |
|
 |

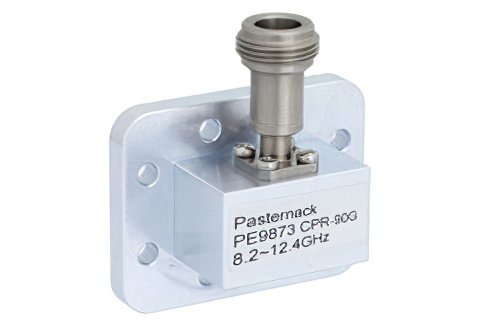

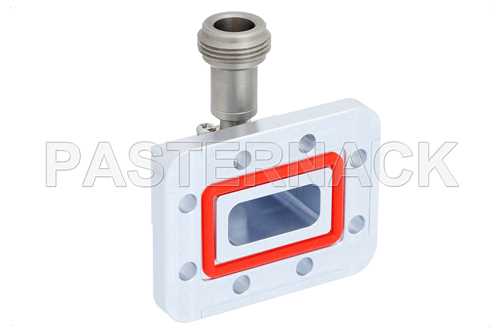

PE9873 | WR-90 |
8.2 - 12.4 |
1.30:1 |
CPR-90G |
N型 |
母头 |
EAR99 |
|
 |

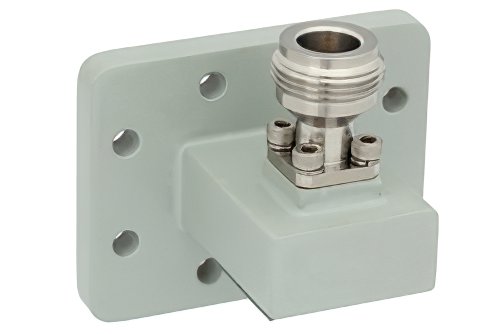

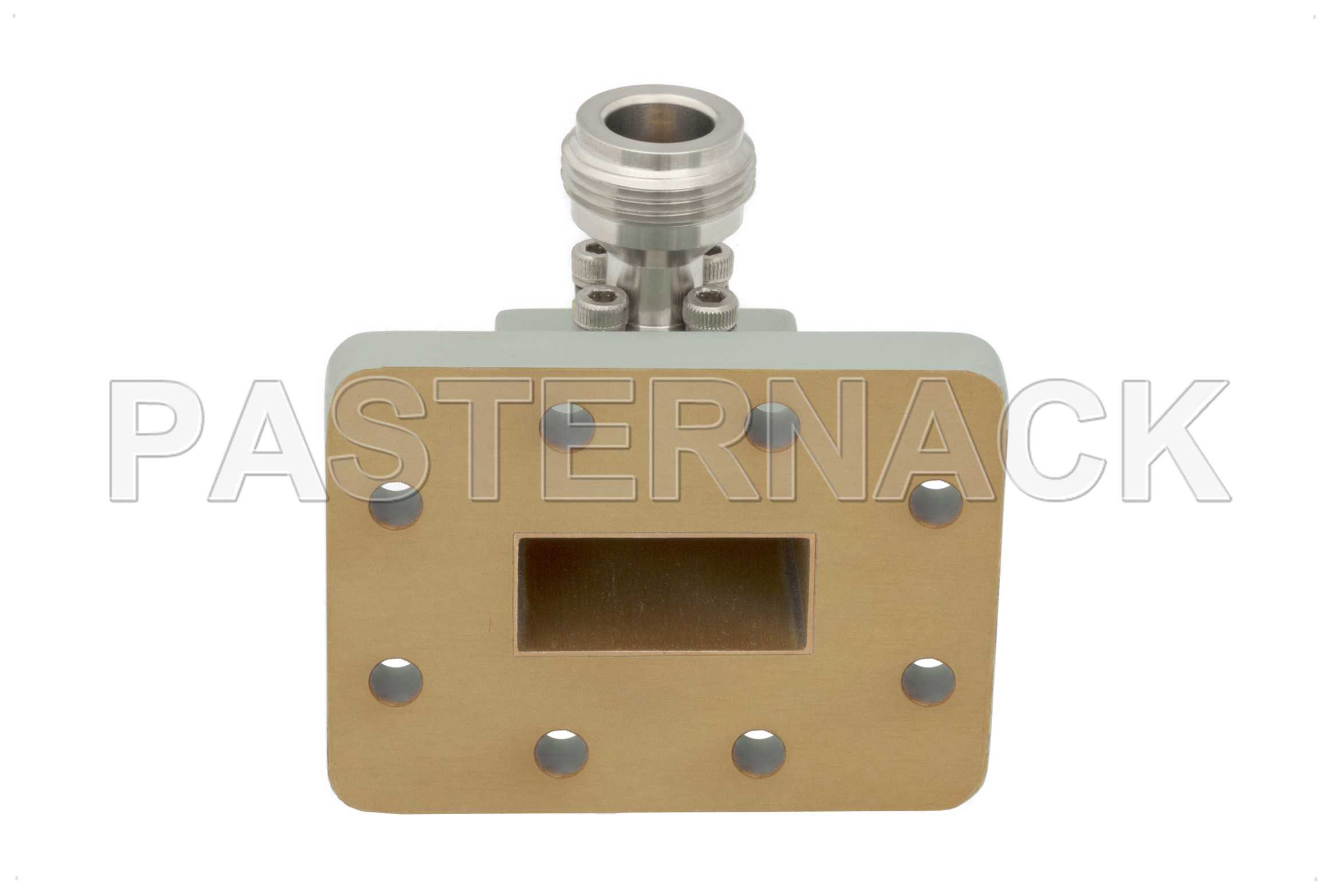

PE9883 | WR-90 |
8.2 - 12.4 |
1.25:1 |
UDR100 |
N型 |
母头 |
EAR99 |
|
 |

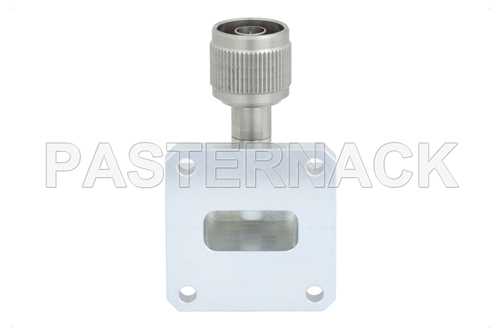

PE9889 | WR-112 |
7.05 - 10 |
1.30:1 |
方形 |
SMA |
母头 |
EAR99 |
|
 |

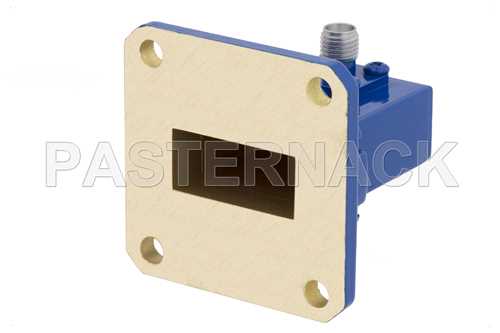

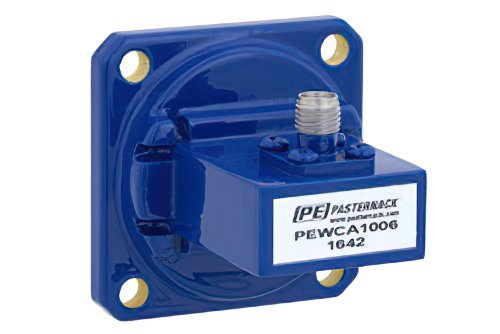

PEWCA1006 | WR-90 |
8.2 - 12.4 |
1.25:1 |
UG-39/U |
SMA |
母头 |
EAR99 |
|
 |

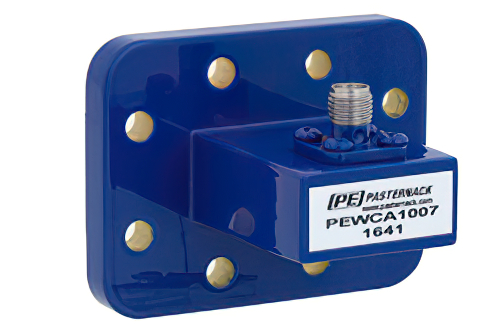

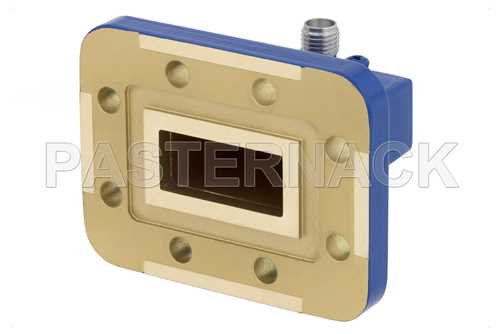

PEWCA1007 | WR-90 |
8.2 - 12.4 |
1.25:1 |
CPR-90G |
SMA |
母头 |
EAR99 |
|
 |

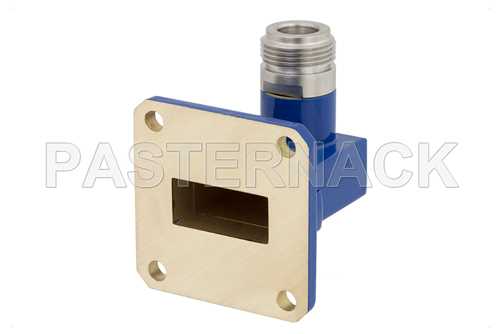

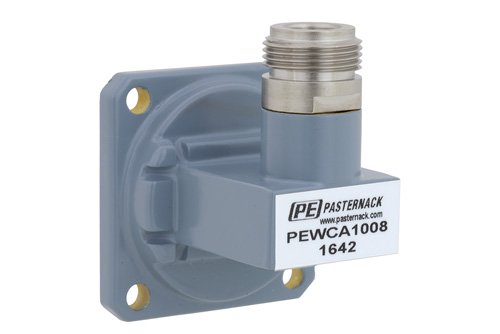

PEWCA1008 | WR-90 |
8.2 - 12.4 |
1.25:1 |
UG-39/U |
N型 |
母头 |
EAR99 |
|
 |

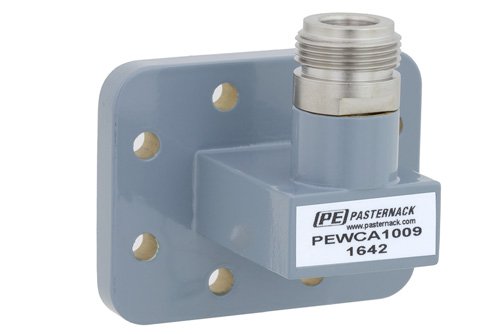

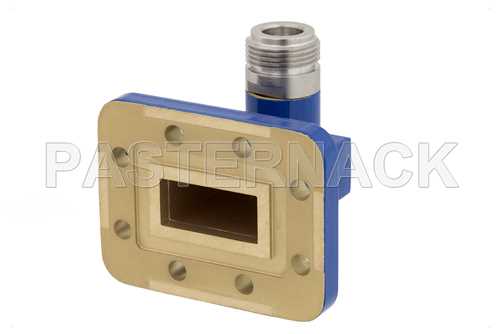

PEWCA1009 | WR-90 |
8.2 - 12.4 |
1.25:1 |
CPR-90G |
N型 |
母头 |
EAR99 |
|
 |

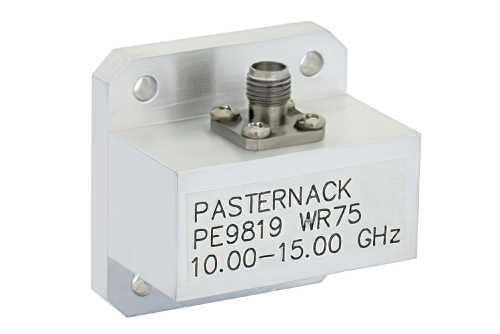

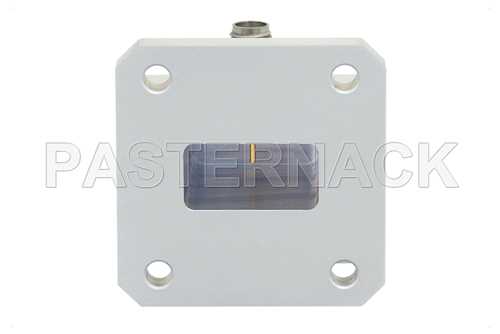

PE9819 | WR-75 |
10 - 15 |
1.30:1 |
方形 |
SMA |
母头 |
EAR99 |
|
 |

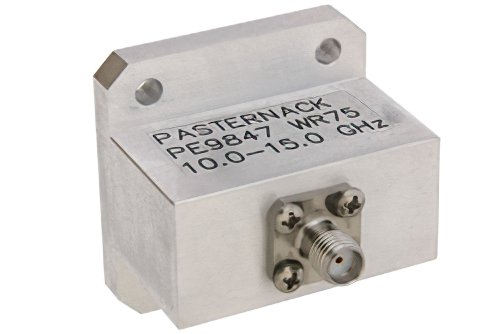

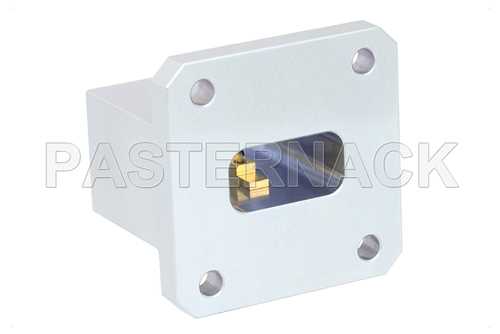

PE9847 | WR-75 |
10 - 15 |
1.40:1 |
方形 |
SMA |
母头 |
EAR99 |
|
 |

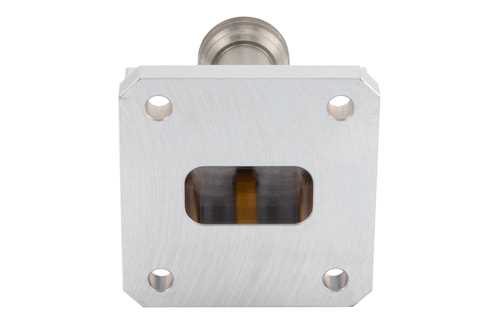

PE9867 | WR-75 |
10 - 15 |
1.40:1 |
方形 |
N型 |
母头 |
EAR99 |
|
 |

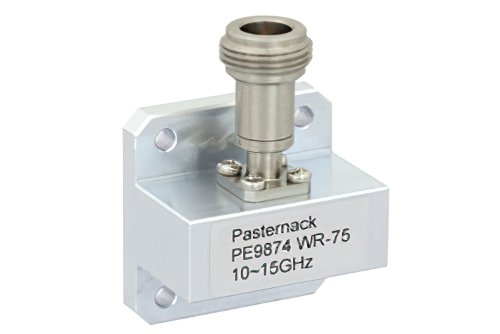

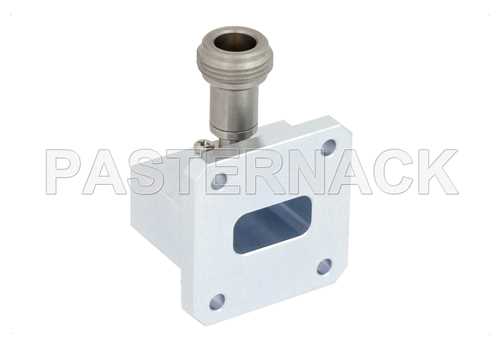

PE9874 | WR-75 |
10 - 15 |
1.30:1 |
方形 |
N型 |
母头 |
EAR99 |
|
 |

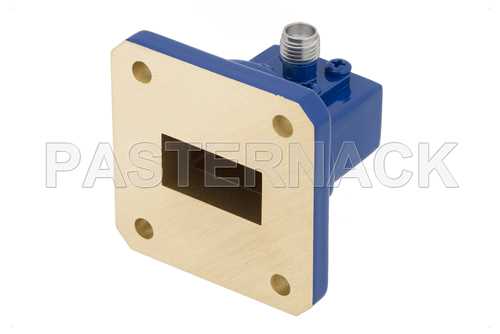

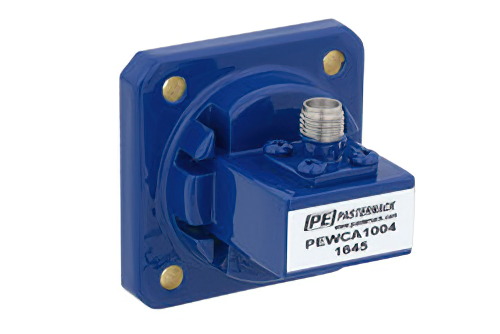

PEWCA1004 | WR-75 |
10 - 15 |
1.25:1 |
方盖 |
SMA |
母头 |
EAR99 |
|
 |

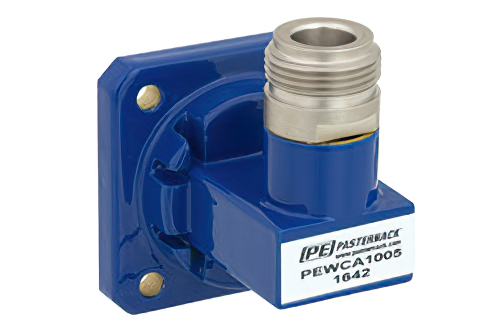

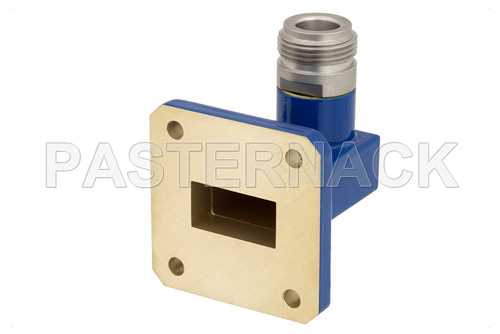

PEWCA1005 | WR-75 |
10 - 15 |
1.25:1 |
方盖 |
N型 |
母头 |
EAR99 |
|
 |

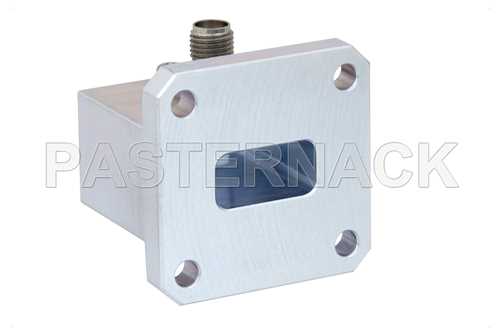

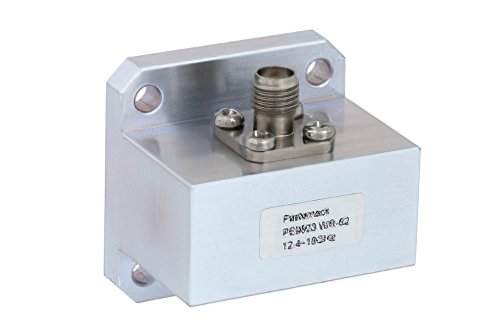

PE9803 | WR-62 |
12.4 - 18 |
1.30:1 |
方形 |
SMA |
母头 |
EAR99 |
|
 |

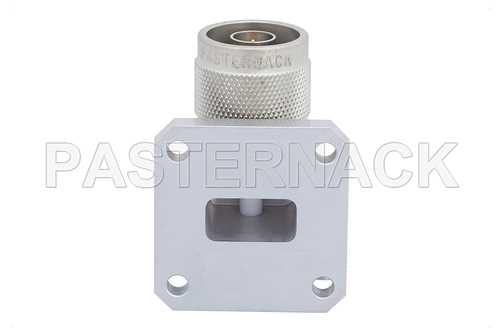

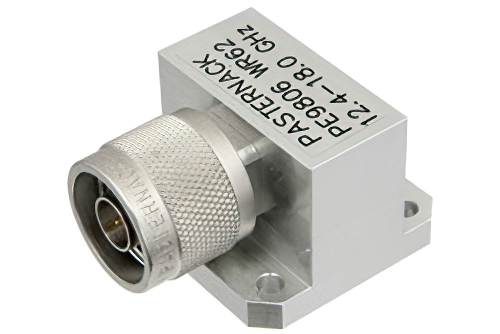

PE9806 | WR-62 |
12.4 - 18 |
1.40:1 |
方盖 |
N型 |
公头 |
EAR99 |
|
 |

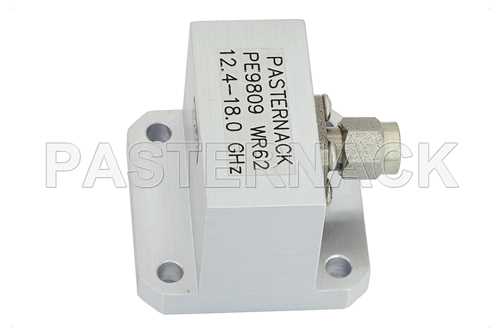

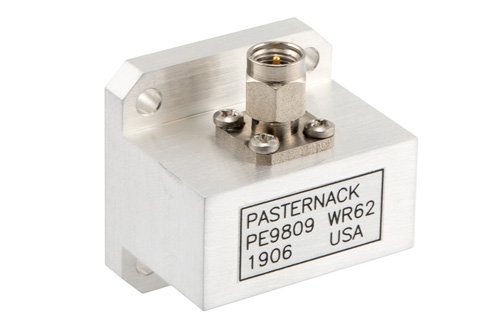

PE9809 | WR-62 |
12.4 - 18 |
1.20:1 |
UG-1665/U |
SMA |
公头 |
EAR99 |
|
 |

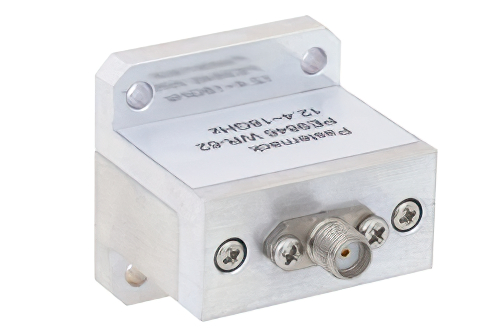

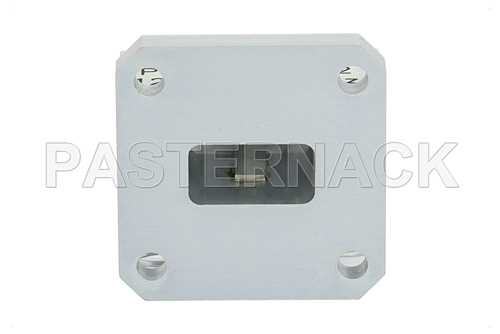

PE9846 | WR-62 |
12.4 - 18 |
1.40:1 |
方形 |
SMA |
母头 |
EAR99 |
|
 |

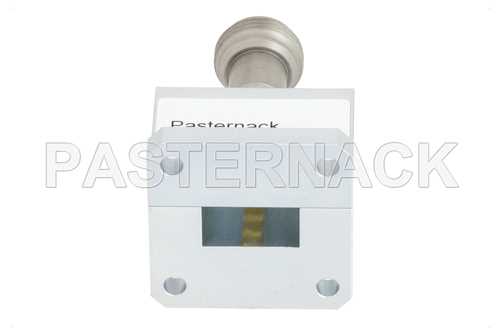

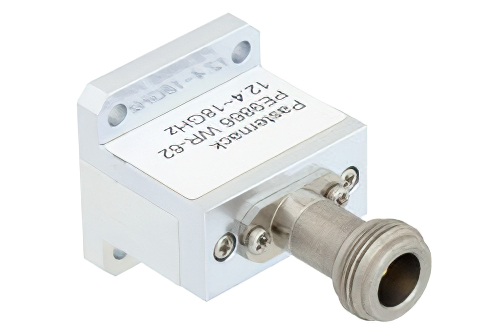

PE9866 | WR-62 |
12.4 - 18 |
1.40:1 |
方形 |
N型 |
母头 |
EAR99 |
|
 |

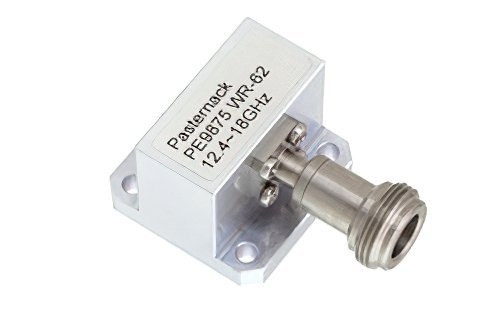

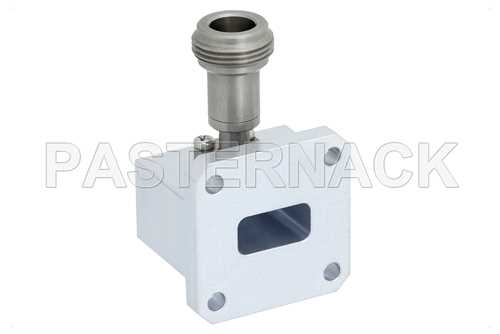

PE9875 | WR-62 |
12.4 - 18 |
1.40:1 |
方形 |
N型 |
母头 |
EAR99 |
|
 |

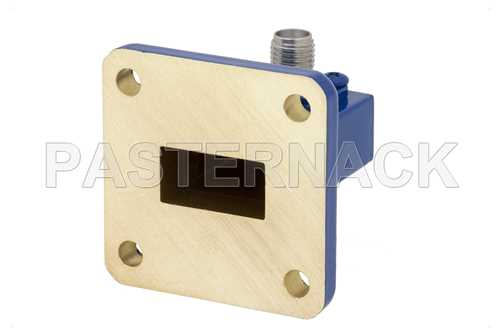

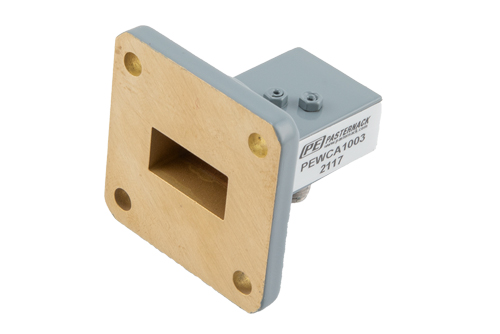

PEWCA1003 | WR-62 |
12.4 - 18 |
1.25:1 |
UG-1665/U |
SMA |
母头 |
EAR99 |
|

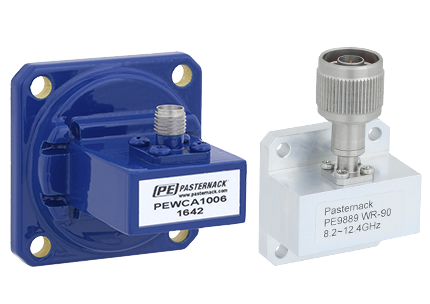

适用于X波段至Ku波段的波导同轴适配器系列
Pasternack X波段至Ku波段波导同轴适配器系列有SMA、N型和7mm连接器。 这些波导同轴适配器的电压驻波比低至1.20:1。 该系列波导同轴转接头的工作频率为8.2至18 GHz范围内。
这些X波段至Ku波段波导到同轴适配器的典型应用包括仪器仪表、测试平台、高效射频/微波传输、卫星通信、军事通信、雷达和电子通信。 与Pasternack现有的40,000多种射频、微波和毫米波组件一样，这种X波段至Ku波段波导同轴适配器系列均有现货，并可当天发货。
