零件编号
及更多
视图
波导
尺寸
中心
频
段
频率
人工调谐
范围（典型值）
输出
功率
(dBm)
相位噪声
@ 100 Khz
偏移 (dBc/Hz)
谐波
(dBc)
频率
稳定性
(MHz/oC)
功率
稳定性
(dB/oC)
直流电源
(Volts/mA)

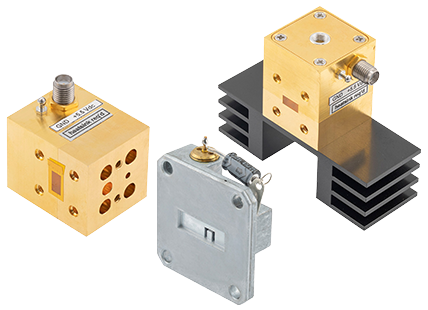

波导耿氏二极管振荡器
- 常用波导尺寸WR-90、WR-42、WR-28，支持 X、K、
和 Ka 频段 - 包装设计支持机械调谐螺丝，调节中心频率实现最佳性能
- 输出功率可达 +18.5 dBmI（典型值）
- 设计采用磷化铟 (InP) 耿氏二极管，可产生更高输出功率，更高效率以及更低的调幅噪声
- 高度可靠的组件设计，满足 MIL-STD-202 环境测试条件
- EAR99
一件起发,当天发货！
零件编号
及更多
视图
波导
尺寸
中心
频
段
频率
人工调谐
范围（典型值）
输出
功率
(dBm)
相位噪声
@ 100 Khz
偏移 (dBc/Hz)
谐波
(dBc)
频率
稳定性
(MHz/oC)
功率
稳定性
(dB/oC)
直流电源
(Volts/mA)
 |

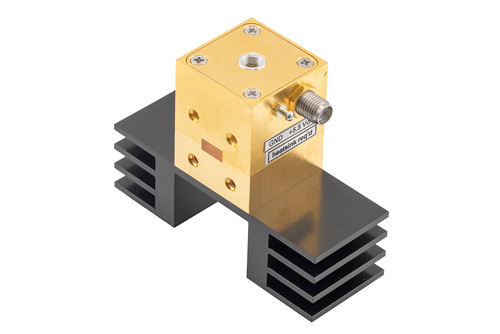

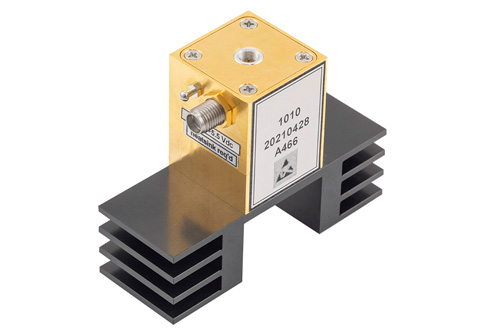

PEWGN1010 | WR28 |
35 GHz |
+/- 3 GHz |
15 |
-95 |
-20 |
-0.4 |
-0.03 |
4.5 / 250 |
|
|
|
|||||||||||
 |

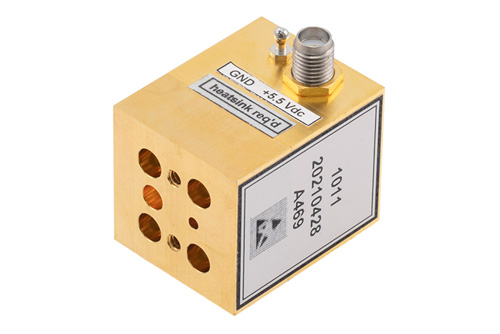

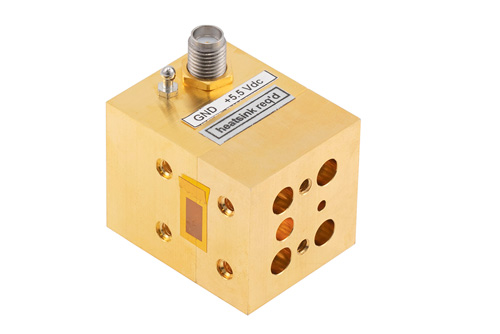

PEWGN1011 | WR28 |
35 GHz |
+/- 3 GHz |
15 |
-95 |
-20 |
-0.4 |
-0.03 |
4.5 / 250 |
|
|
|
|||||||||||
 |

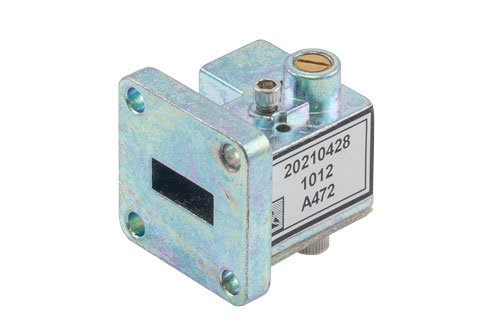

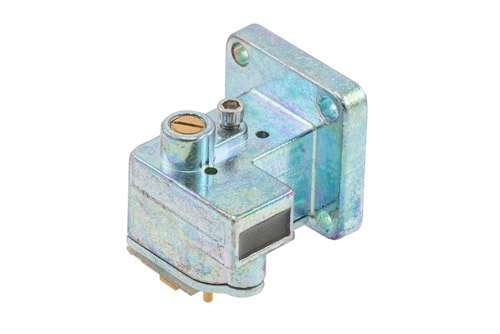

PEWGN1012 | WR42 |
24.125 GHz |
+/- 1 GHz |
12.5 |
-98 |
-20 |
-0.8 |
-0.02 |
5 / 350 |
|
|
|
|||||||||||
 |

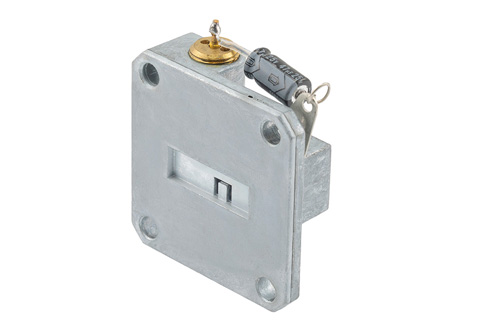

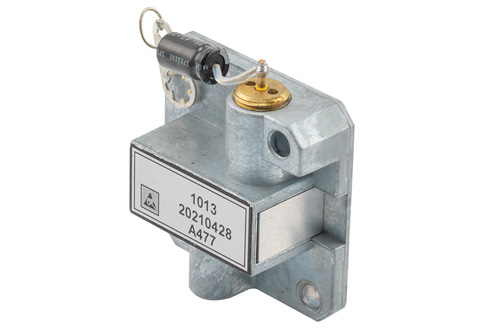

PEWGN1013 | WR90 |
9.375 GHz |
+/- 0.25 GHz |
18.5 |
-105 |
-20 |
-0.1 |
-0.01 |
8.5 / 200 |
|
|
|
|||||||||||
Pasternack 波导耿氏二极管振荡器
该Pasternack全新机械调谐耿氏二极管振荡器系列支持紧凑封装，包括WR-90、WR-42、WR-28波导端口。波导耿氏二极管振荡器专为50欧姆设计。波导耿氏二极管振荡器型号有以下输出频率9.375 Ghz（+/- 0.25 Ghz 调谐）、24.125 Ghz（+/- 1 Ghz 调谐），以及 35 Ghz（+/- 3 Ghz 调谐）。输出功率级范围为 +12.5 dBm 到 +18.5 dBm，100 Khz 偏移时的相位噪声低至 105 dBc/Hz。
波导耿氏二极管振荡器利用磷化铟 (InP) 二极管产生更高的输出功率、效率和更低的调幅噪声。输出谐波为 20 dBc（典型值）。波导耿氏二极管振荡器属于 Pasternack 提供的 40,000 多种射频，微波和毫米波组件。与购买其他射频零件一样，波导耿氏二极管振荡器均可在当天发货。
