零件编号
波导
尺寸
长度
（英寸）
频率
范围
(GHz)
最大输入
功率
(W)
插入
损耗典型值
(dB)
法兰
电压驻波比
典型值
- 频率范围为5.85 GHz至50 GHz，覆盖10个频段（WR-137至WR-22）
- 长度6英寸至36英寸不等
- 可提供UG型方盖/圆盖和CPR型法兰
- 可向不同方向扭曲
- 电压驻波比低至 1.05:1
- 插入损耗低至 0.15 dB
- 最大功率高达 1.5kW
一件起发,当天发货！
可扭软波导
零件编号
波导
尺寸
频率
范围
(GHz)
长度
（英寸）
法兰
电压驻波比
典型值
最大输入
功率
(W)
插入
损耗典型值
(dB)
 |

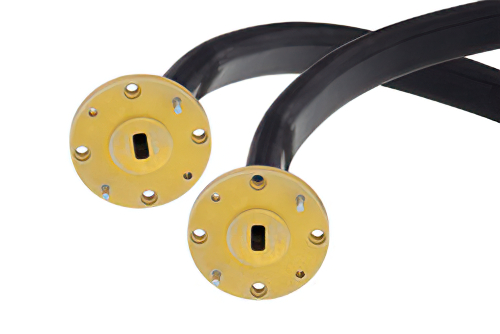

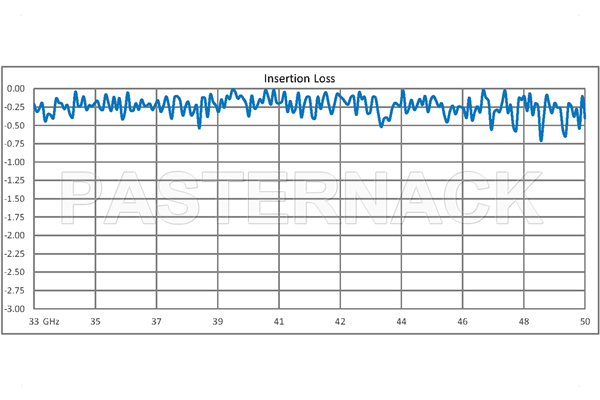

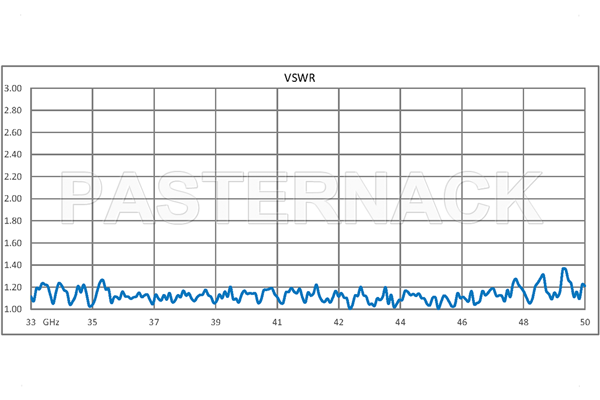

PE-W22TF005-6 | WR-22 |
33至50 |
6 |
UG-383/U圆盖 |
1.3:1 |
25 |
0.6 |
||
 |

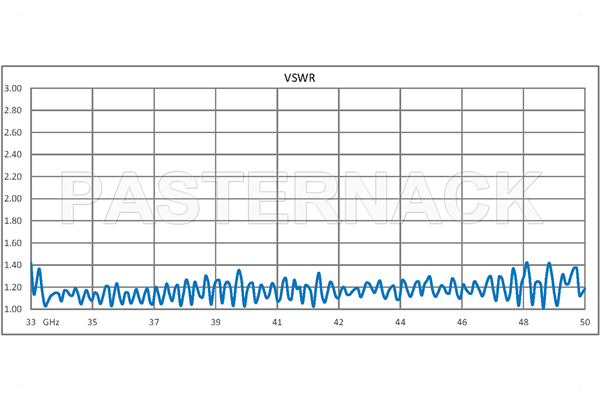

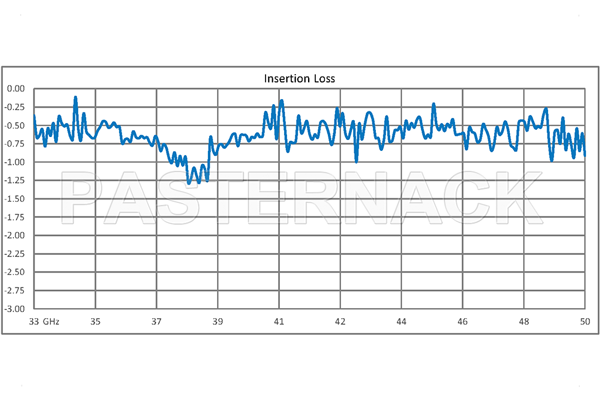

PE-W22TF005-12 | WR-22 |
33至50 |
12 |
UG-383/U圆盖 |
1.3:1 |
25 |
0.6 |
||
 |

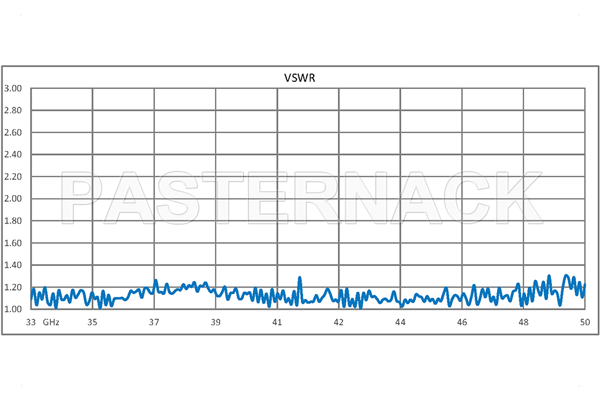

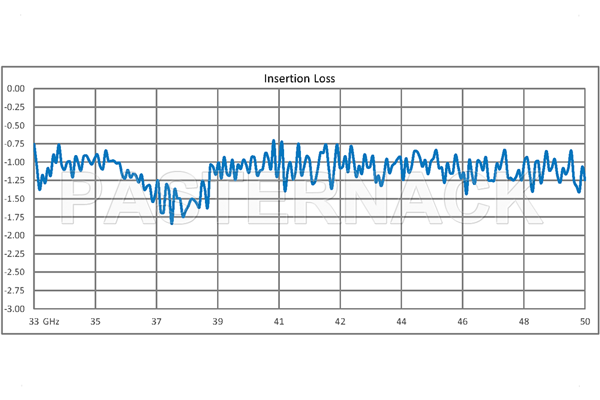

PE-W22TF005-24 | WR-22 |
33至50 |
24 |
UG-383/U圆盖 |
1.3:1 |
25 |
0.6 |
||
 |

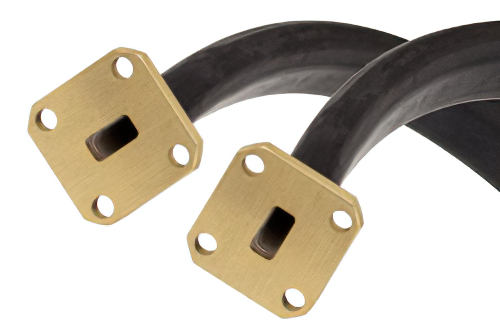

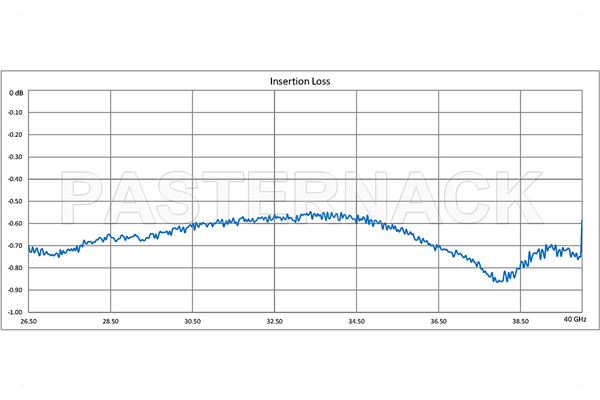

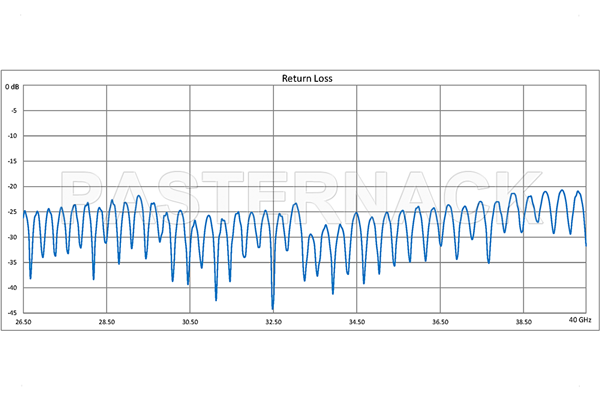

PE-W28TF005-12 | WR-28 |
26.5至40 |
12 |
UG-599/U方盖 |
1.3:1 |
75 |
0.6 |
||
 |

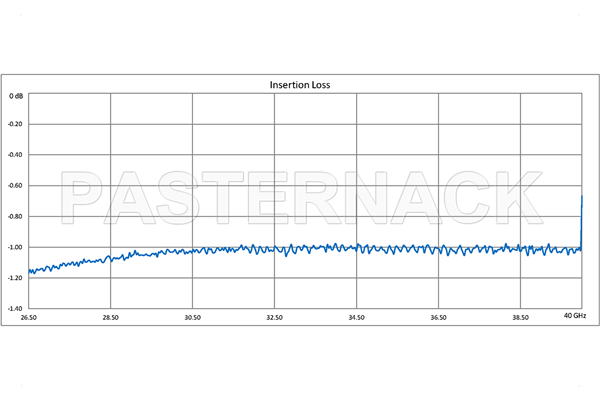

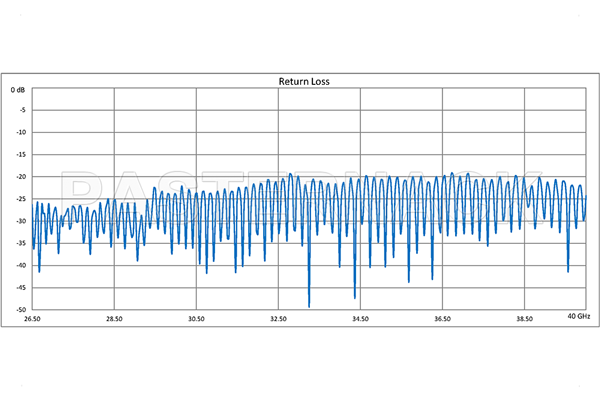

PE-W28TF005-24 | WR-28 |
26.5至40 |
24 |
UG-599/U方盖 |
1.3:1 |
75 |
1.2 |
||
 |

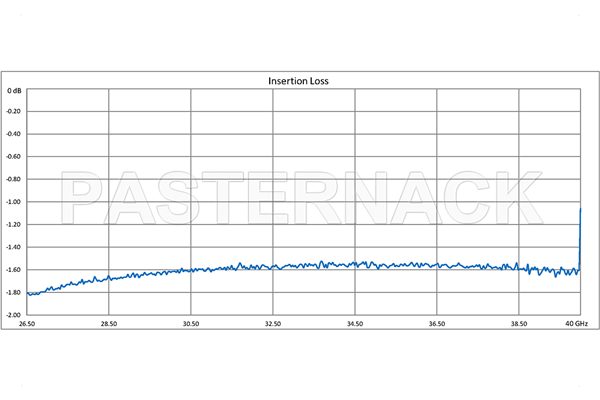

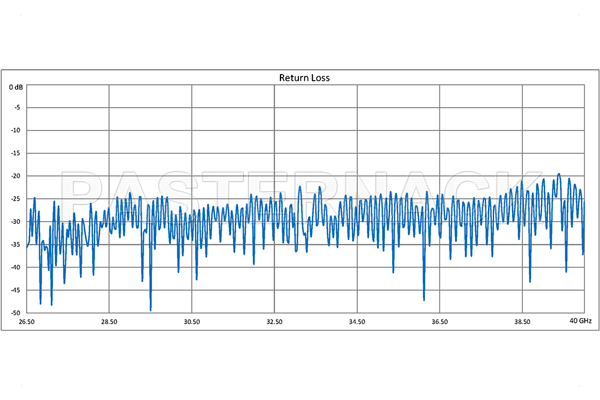

PE-W28TF005-36 | WR-28 |
26.5至40 |
36 |
UG-599/U方盖 |
1.3:1 |
75 |
1.8 |
||
 |

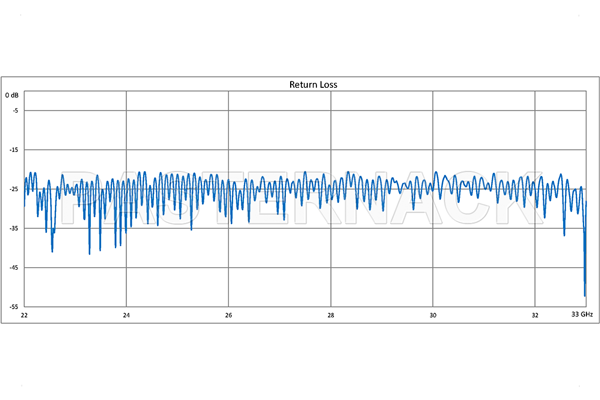

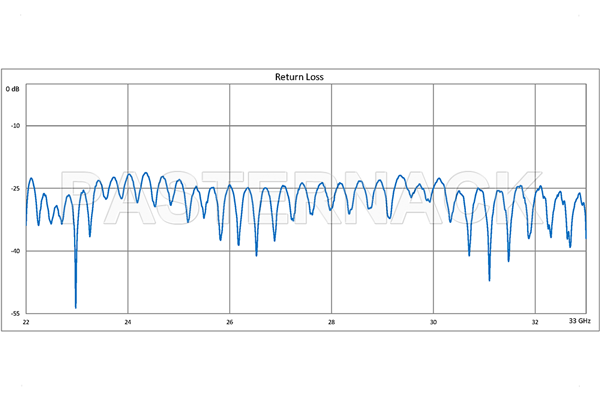

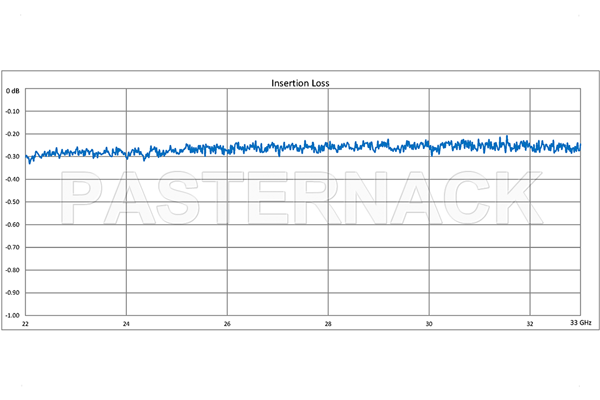

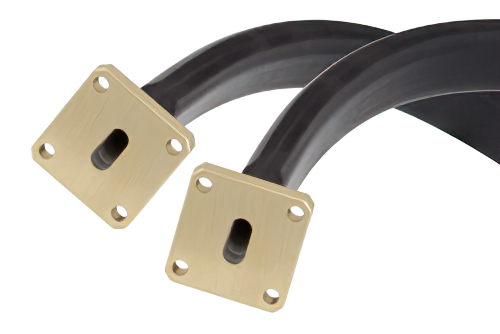

PE-W34TF005-12 | WR-34 |
22至33 |
12 |
UG-1530/U方盖 |
1.22:1 |
100 |
0.5 |
||
 |

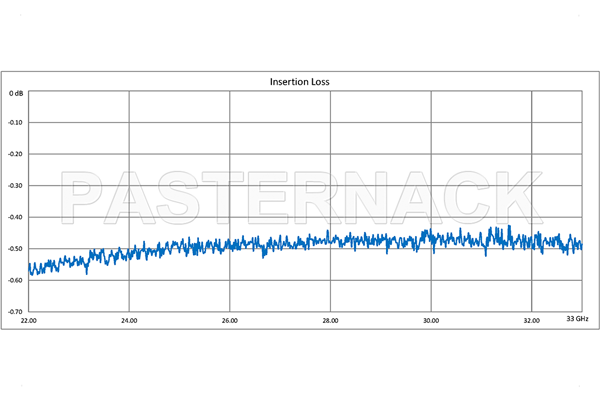

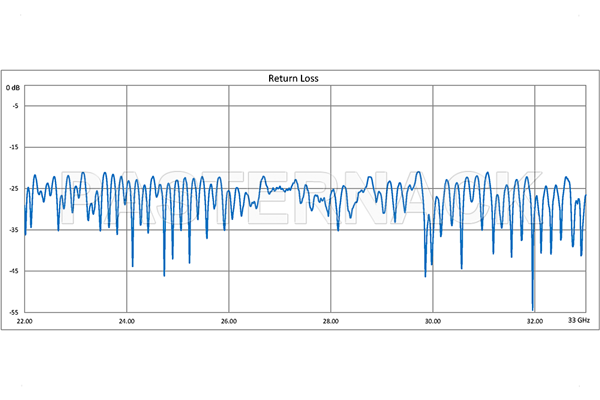

PE-W34TF005-24 | WR-34 |
22至33 |
24 |
UG-1530/U方盖 |
1.22:1 |
100 |
1 |
||
 |

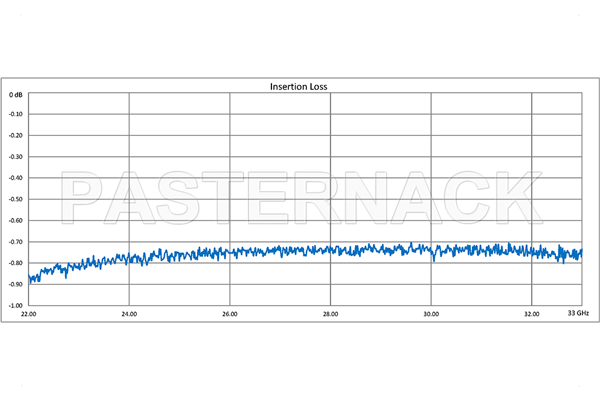

PE-W34TF005-36 | WR-34 |
22至33 |
36 |
UG-1530/U方盖 |
1.22:1 |
100 |
1.5 |
||
 |

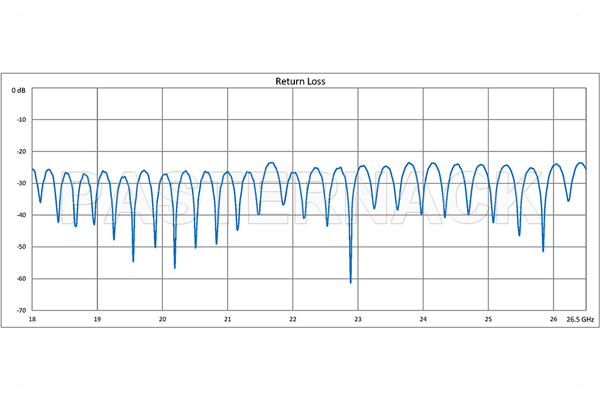

PE-W42TF005-12 | WR-42 |
18至26.5 |
12 |
UG-595/U方盖 |
1.3:1 |
100 |
0.35 |
||
 |

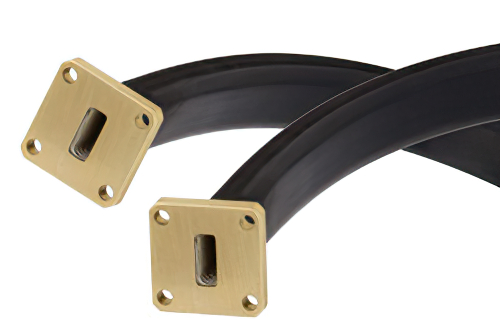

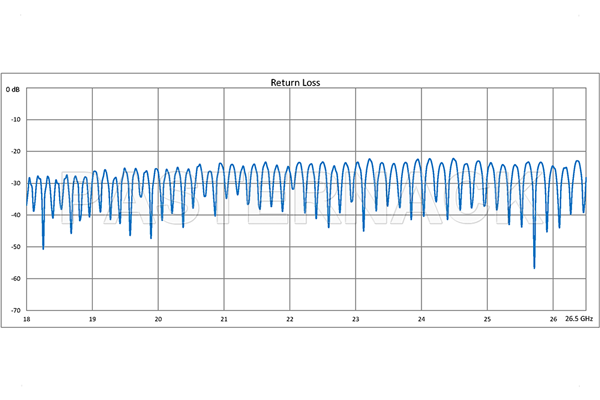

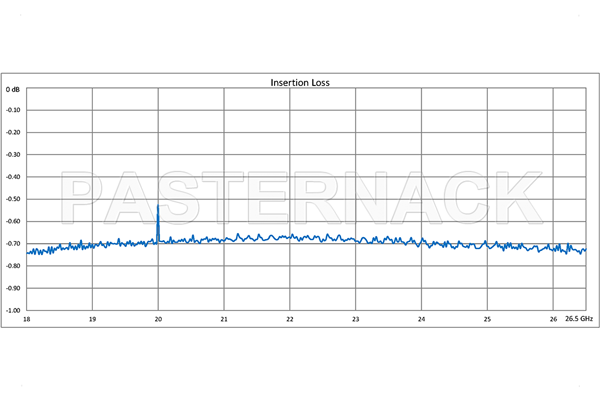

PE-W42TF005-24 | WR-42 |
18至26.5 |
24 |
UG-595/U方盖 |
1.3:1 |
100 |
0.7 |
||
 |

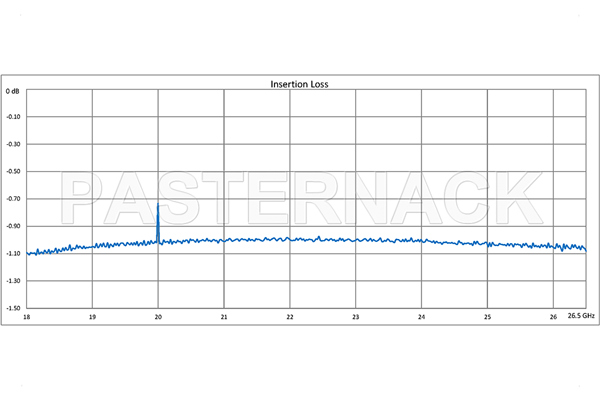

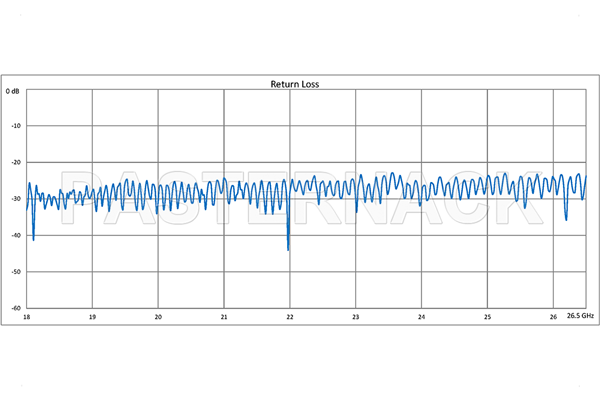

PE-W42TF005-36 | WR-42 |
18至26.5 |
36 |
UG-595/U方盖 |
1.35:1 |
100 |
1.05 |
||
 |

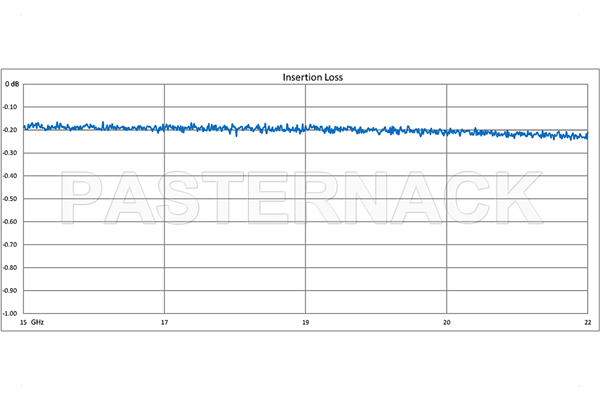

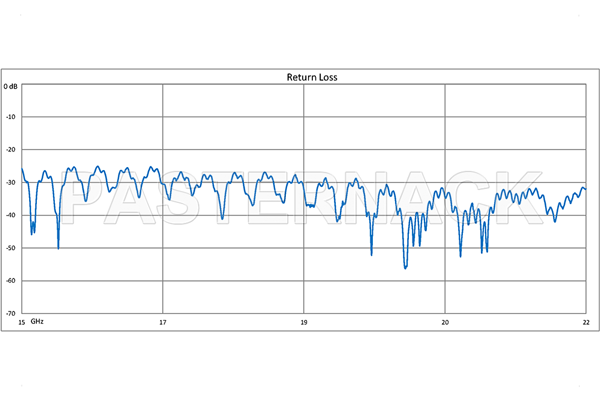

PE-W51TF005-12 | WR-51 |
15至22 |
12 |
方盖 |
1.15:1 |
300 |
0.55 |
||
 |

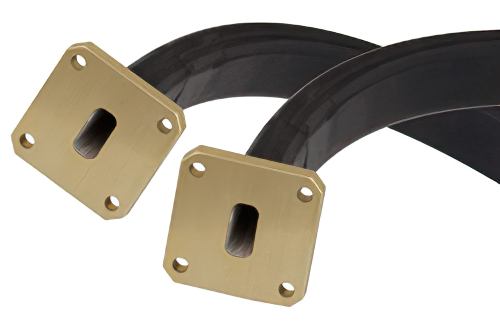

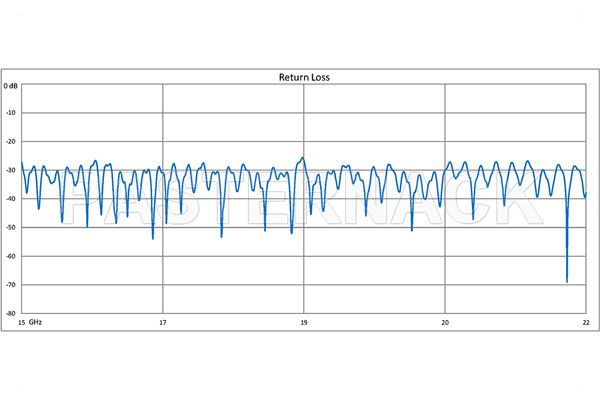

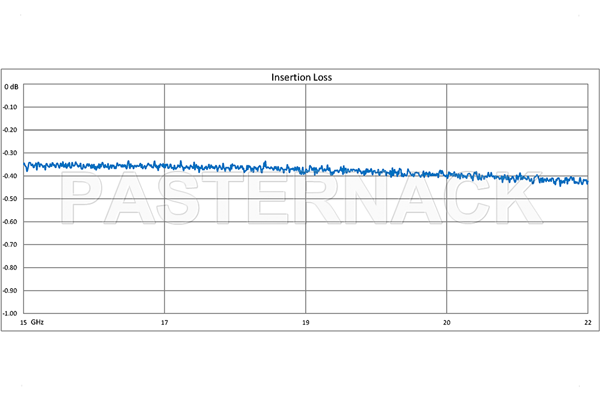

PE-W51TF005-24 | WR-51 |
15至22 |
24 |
方盖 |
1.15:1 |
300 |
1.1 |
||
 |

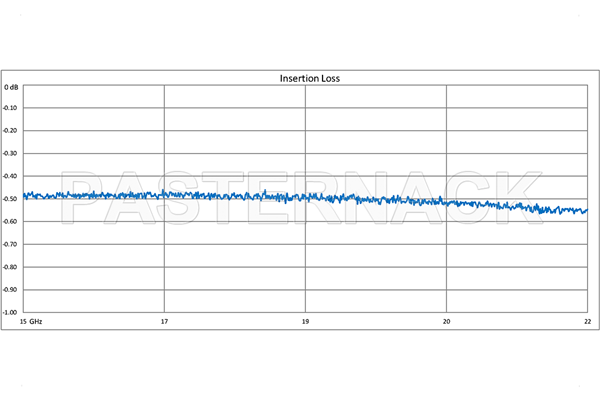

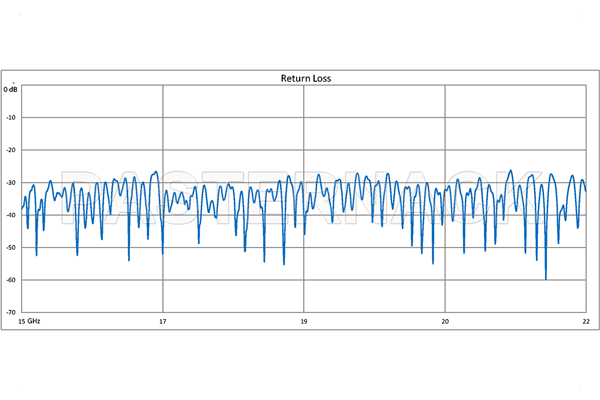

PE-W51TF005-36 | WR-51 |
15至22 |
36 |
方盖 |
1.15:1 |
300 |
1.65 |
||
 |

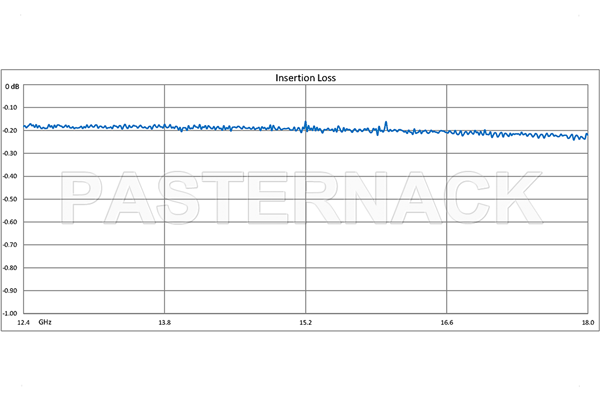

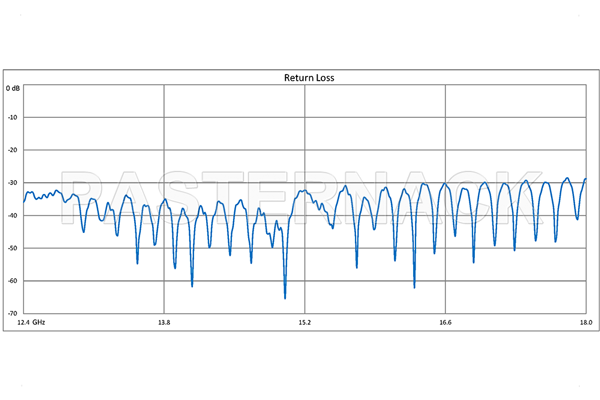

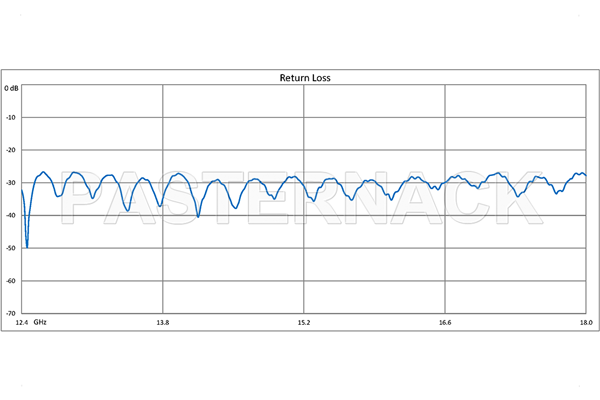

PE-W62TF005-12 | WR-62 |
12.4至18 |
12 |
UG-1665/U方盖 |
1.1:1 |
400 |
0.28 |
||
 |

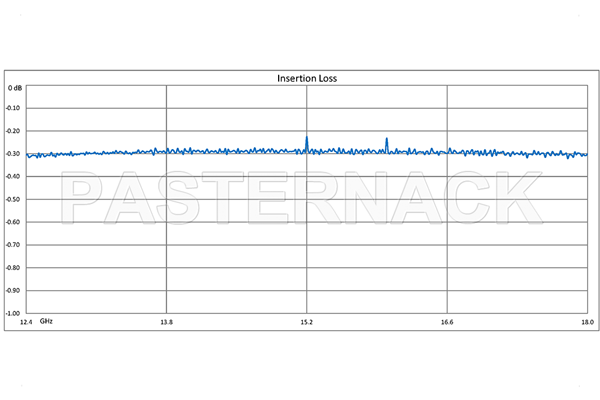

PE-W62TF005-24 | WR-62 |
12.4至18 |
24 |
UG-1665/U方盖 |
1.1:1 |
400 |
0.56 |
||
 |

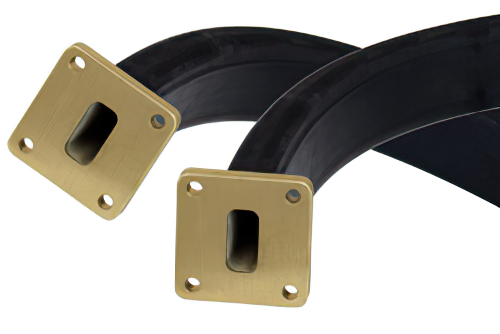

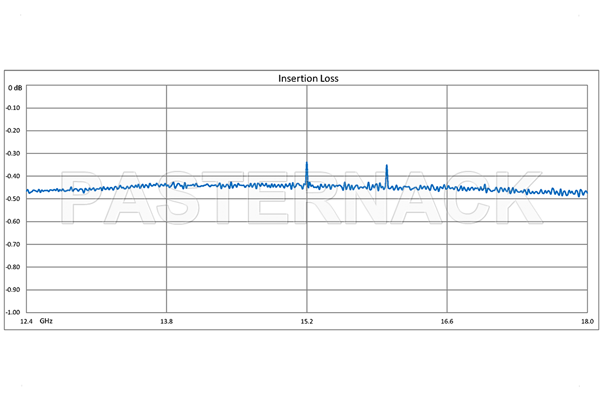

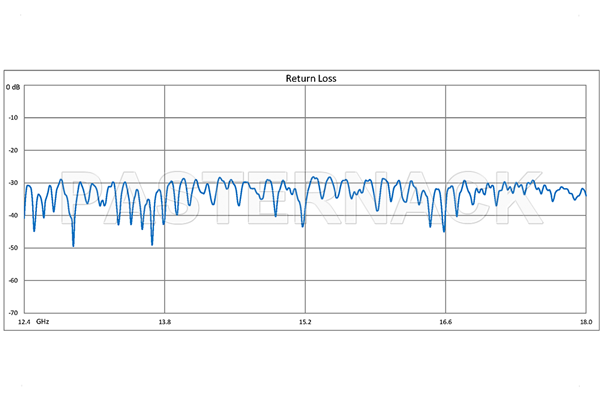

PE-W62TF005-36 | WR-62 |
12.4至18 |
36 |
UG-1665/U方盖 |
1.1:1 |
400 |
0.84 |
||
 |

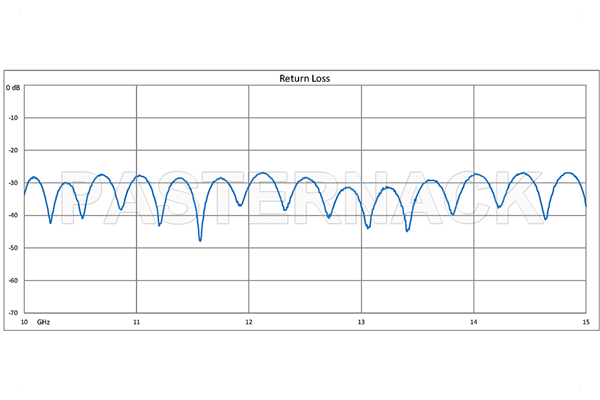

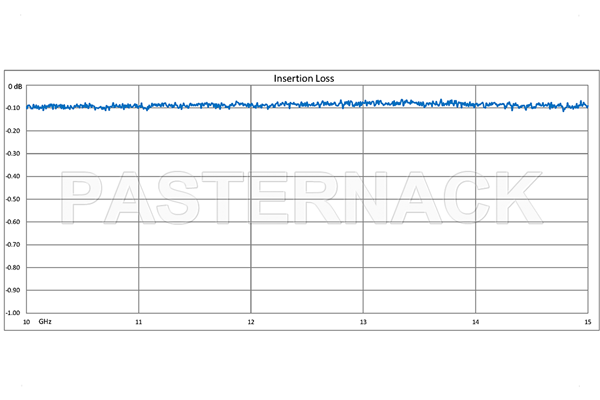

PE-W75TF005-12 | WR-75 |
10至15 |
12 |
方盖 |
1.1:1 |
750 |
0.18 |
||
 |

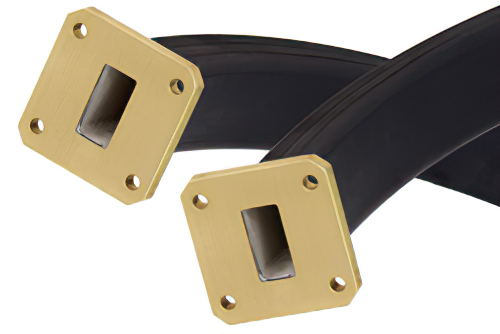

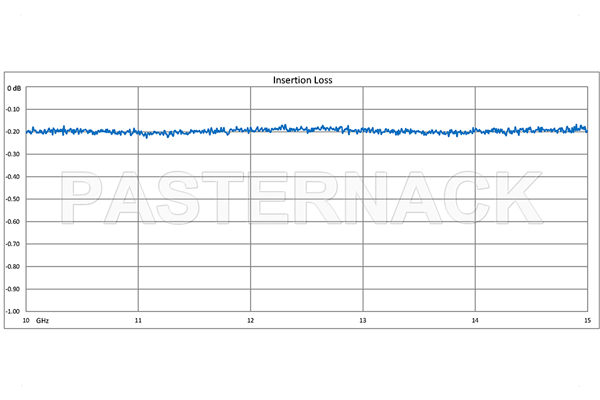

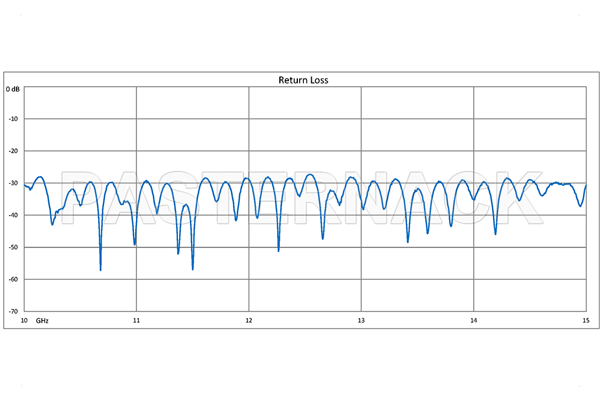

PE-W75TF005-24 | WR-75 |
10至15 |
24 |
方盖 |
1.1:1 |
750 |
0.36 |
||
 |

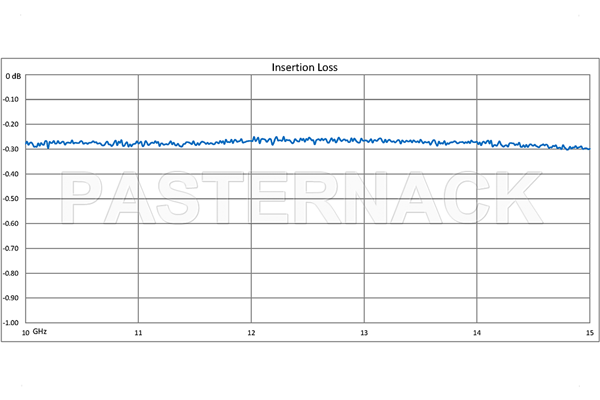

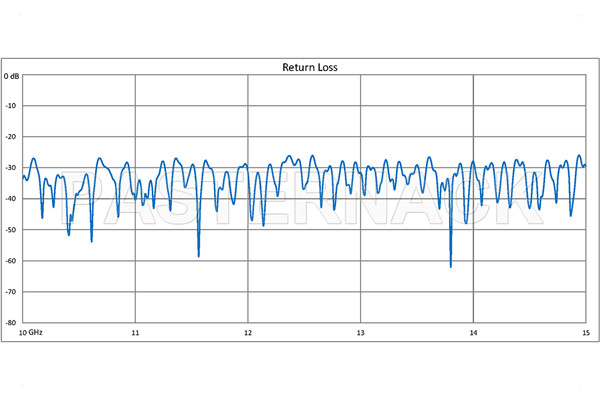

PE-W75TF005-36 | WR-75 |
10至15 |
36 |
方盖 |
1.1:1 |
750 |
0.54 |
||
 |

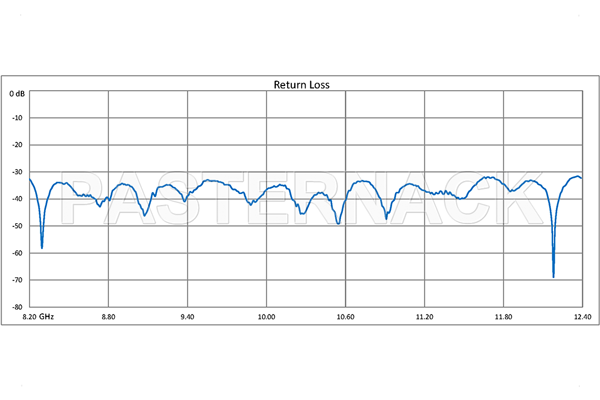

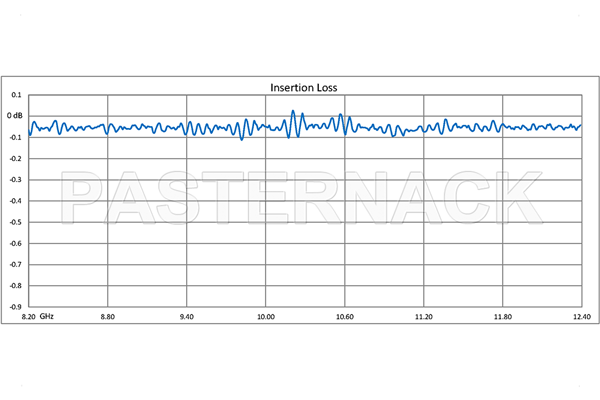

PE-W90TF005-12 | WR-90 |
8.2至12.4 |
12 |
UG-39/U方盖 |
1.1:1 |
1000 |
0.15 |
||
 |

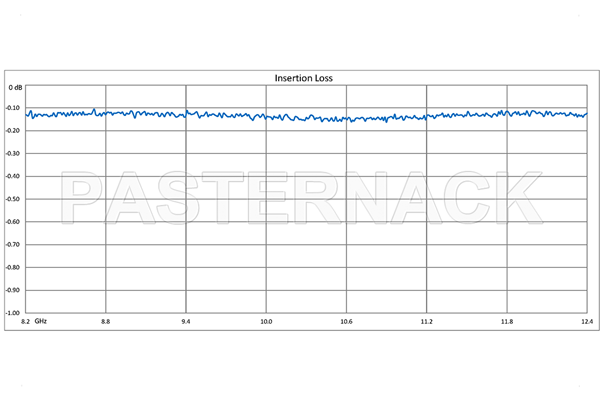

PE-W90TF005-24 | WR-90 |
8.2至12.4 |
24 |
UG-39/U方盖 |
1.1:1 |
1000 |
0.36 |
||
 |

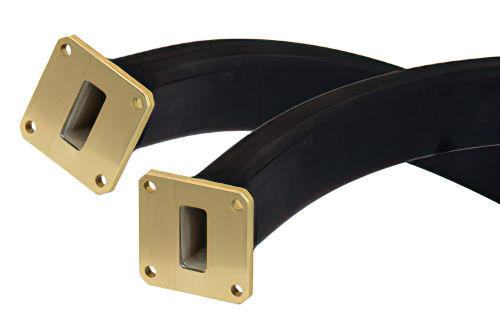

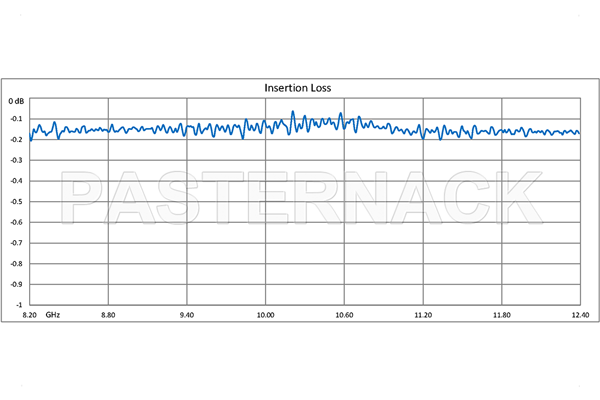

PE-W90TF005-36 | WR-90 |
8.2至12.4 |
36 |
UG-39/U方盖 |
1.1:1 |
1000 |
0.45 |
||
 |

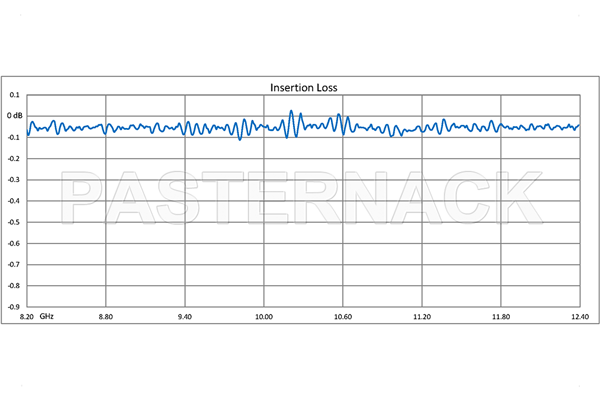

PE-W90TF006-12 | WR-90 |
8.2至12.4 |
12 |
CPR-90G |
1.07:1 |
1000 |
0.15 |
||
 |

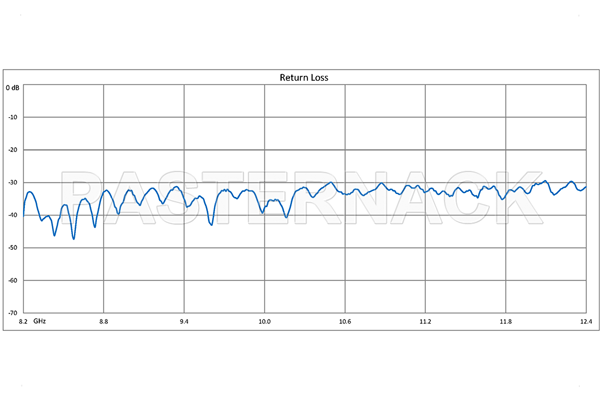

PE-W90TF006-24 | WR-90 |
8.2至12.4 |
24 |
CPR-90G |
1.07:1 |
1000 |
0.3 |
||
 |

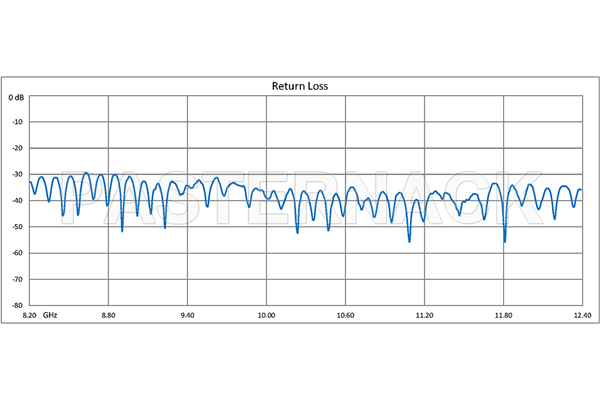

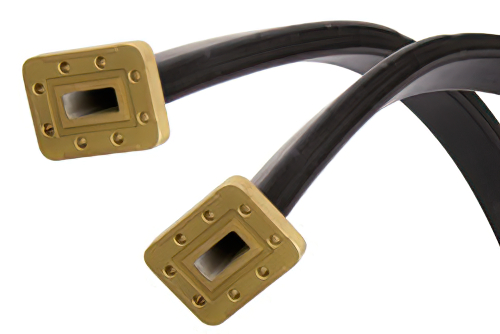

PE-W90TF006-36 | WR-90 |
8.2至12.4 |
36 |
CPR-90G |
1.07:1 |
1000 |
0.45 |
||
 |

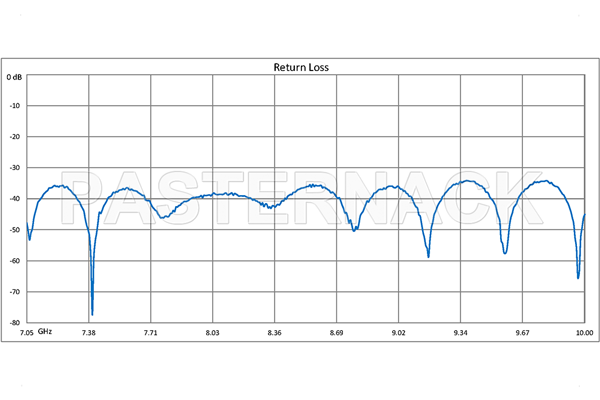

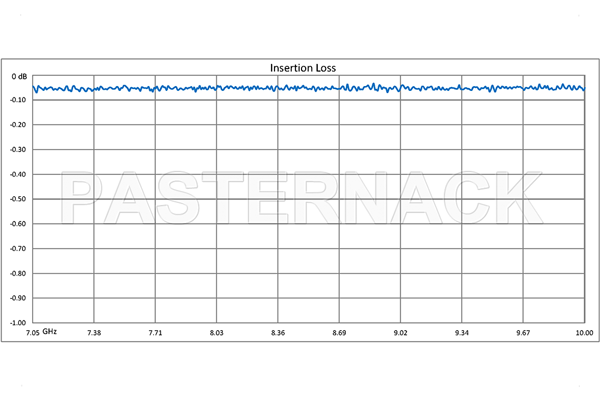

PE-W112TF005-12 | WR-112 |
7.05至10 |
12 |
UG-51/U 方盖 |
1.3:1 |
1500 |
0.12 |
||
 |

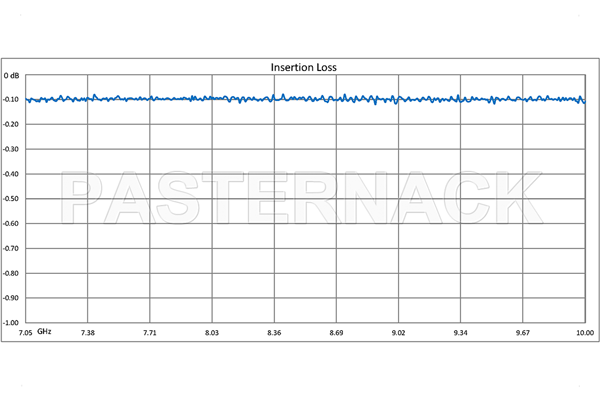

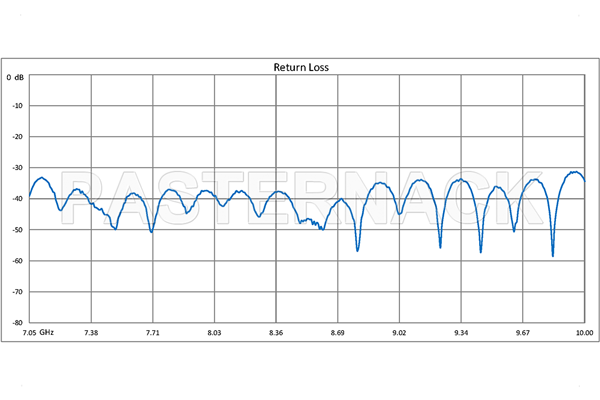

PE-W112TF005-24 | WR-112 |
7.05至10 |
24 |
UG-51/U 方盖 |
1.07:1 |
1500 |
0.24 |
||
 |

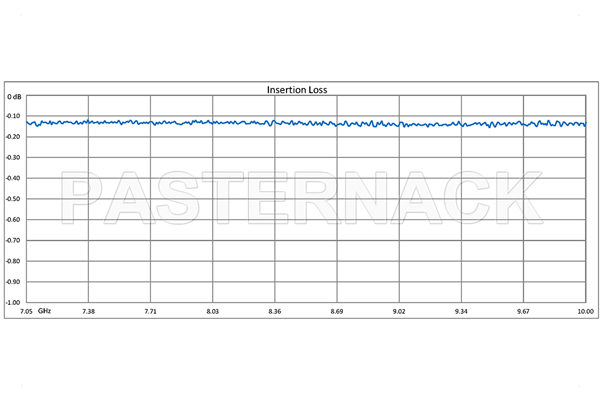

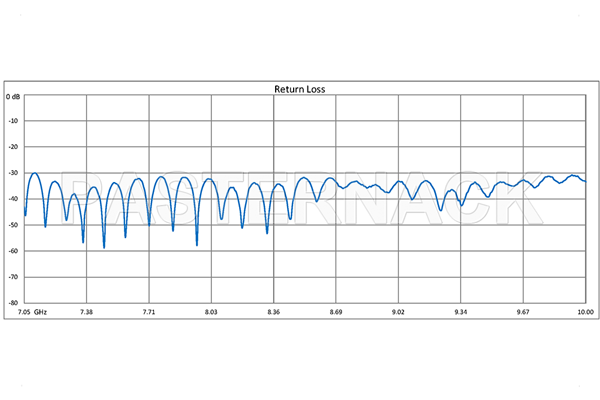

PE-W112TF005-36 | WR-112 |
7.05至10 |
36 |
UG-51/U 方盖 |
1.07:1 |
1500 |
0.36 |
||
 |

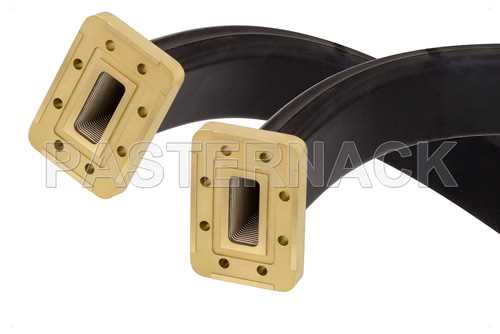

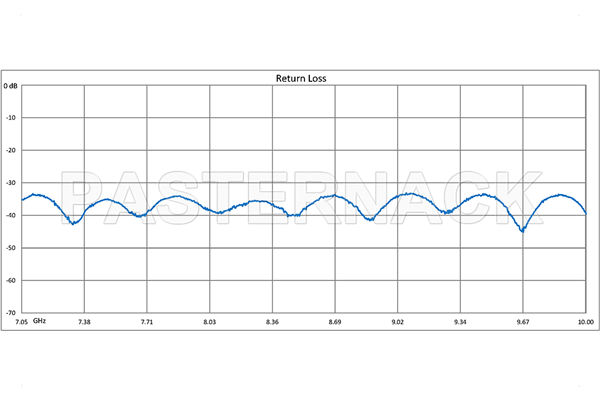

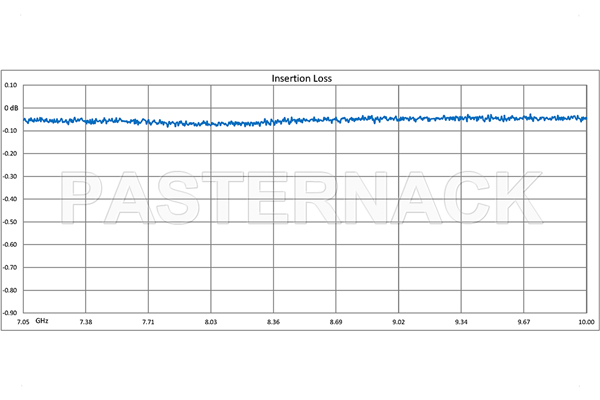

PE-W112TF006-12 | WR-112 |
7.05至10 |
12 |
CPR-112G |
1.07:1 |
1500 |
0.12 |
||
 |

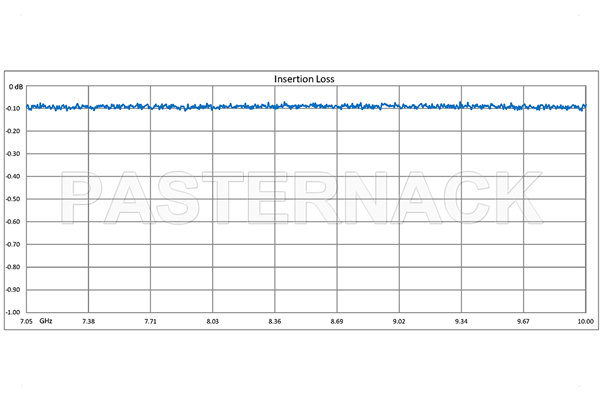

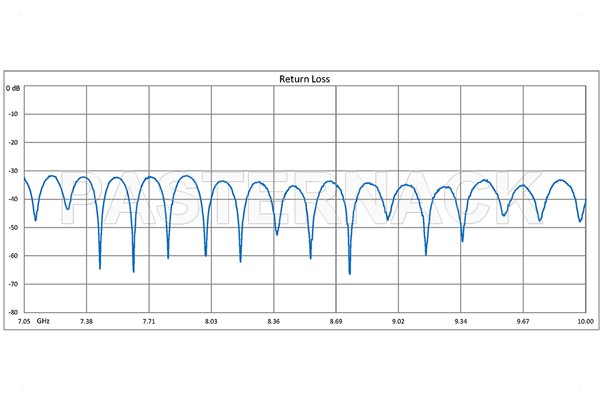

PE-W112TF006-24 | WR-112 |
7.05至10 |
24 |
CPR-112G |
1.07:1 |
1500 |
0.24 |
||
 |

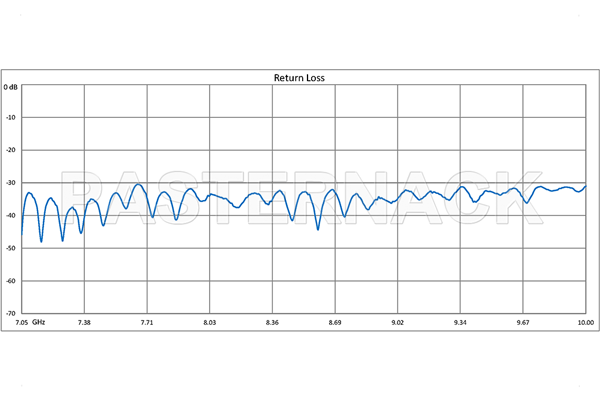

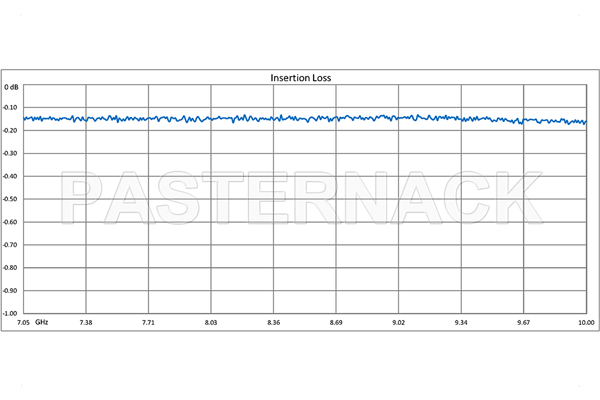

PE-W112TF006-36 | WR-112 |
7.05至10 |
36 |
CPR-112G |
1.07:1 |
1500 |
0.36 |
||
 |

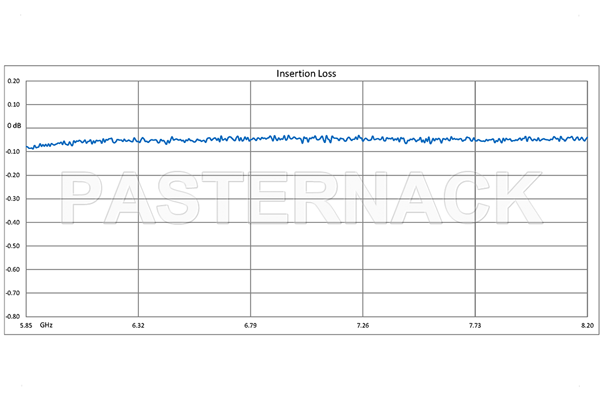

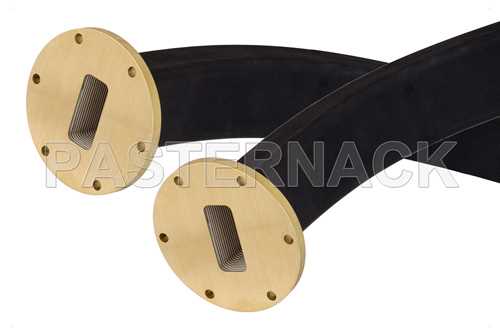

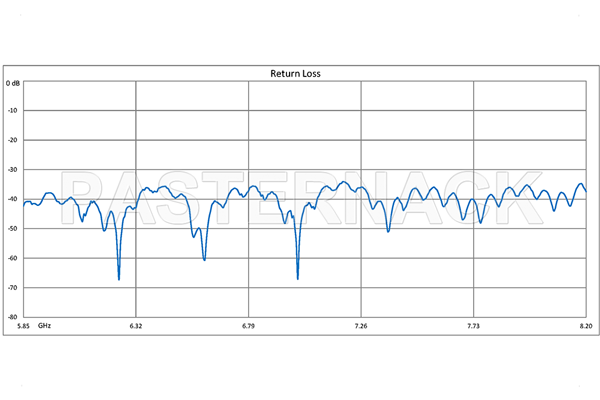

PE-W137TF005-12 | WR-137 |
5.85至8.2 |
12 |
UG-344/U圆盖 |
1.05:1 |
2000 |
0.07 |
||
 |

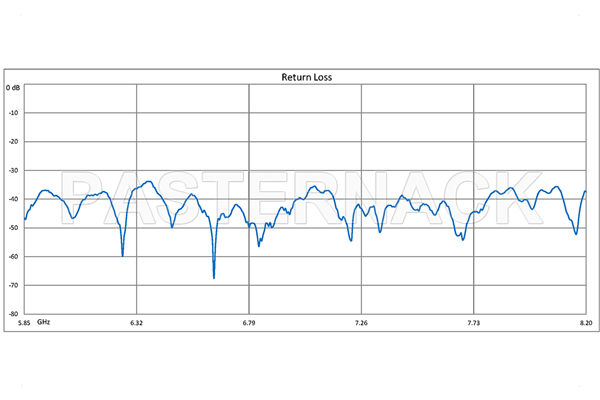

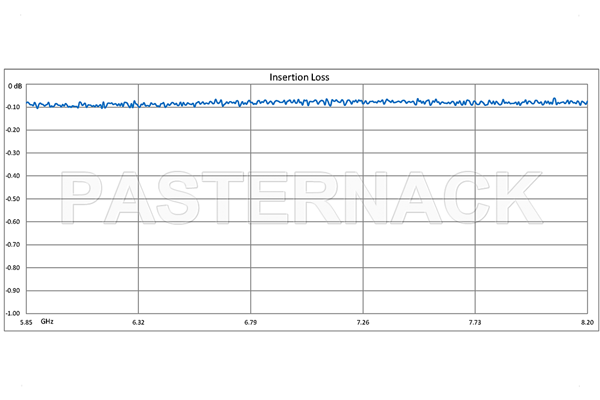

PE-W137TF005-24 | WR-137 |
5.85至8.2 |
24 |
UG-344/U圆盖 |
1.05:1 |
2000 |
0.14 |
||
 |

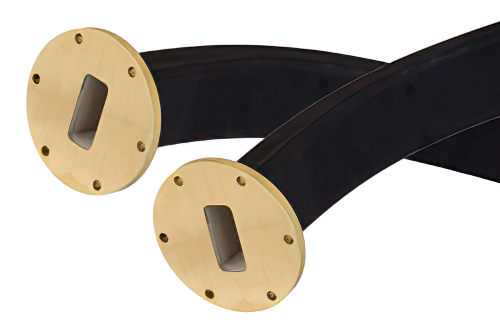

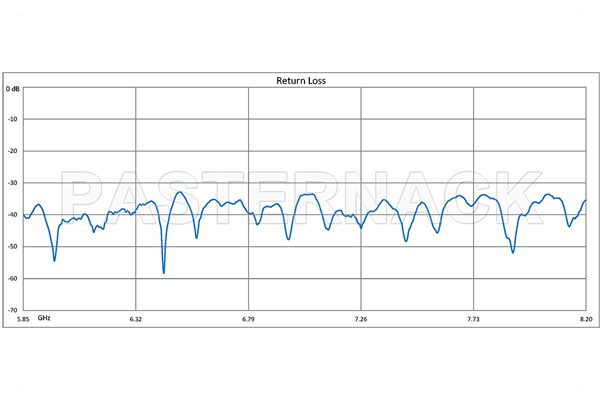

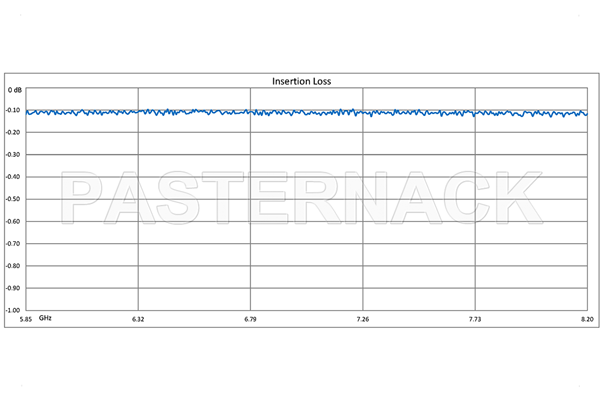

PE-W137TF005-36 | WR-137 |
5.85至8.2 |
36 |
UG-344/U圆盖 |
1.05:1 |
2000 |
0.18 |
||
 |

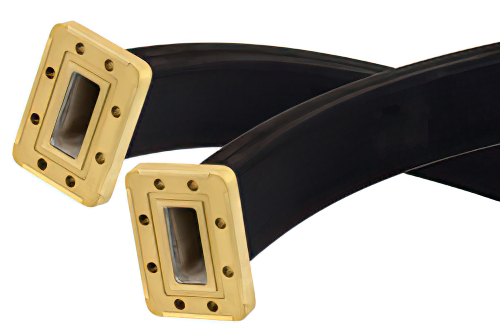

PE-W137TF006-12 | WR-137 |
5.85至8.2 |
12 |
CPR-137G |
1.05:1 |
2000 |
0.07 |
||
 |

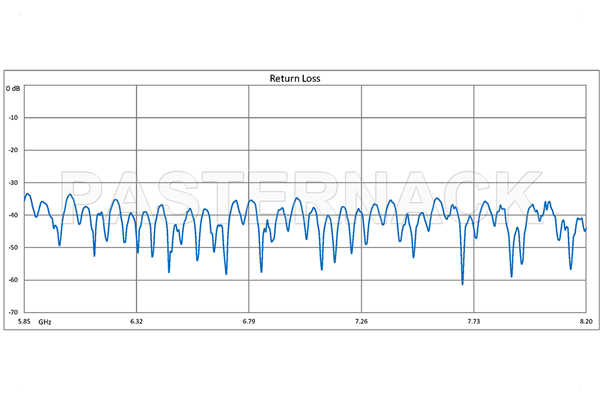

PE-W137TF006-24 | WR-137 |
5.85至8.2 |
24 |
CPR-137G |
1.05:1 |
2000 |
0.14 |
||
 |

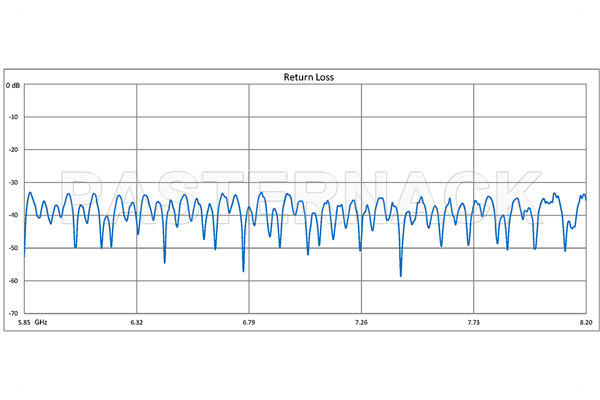

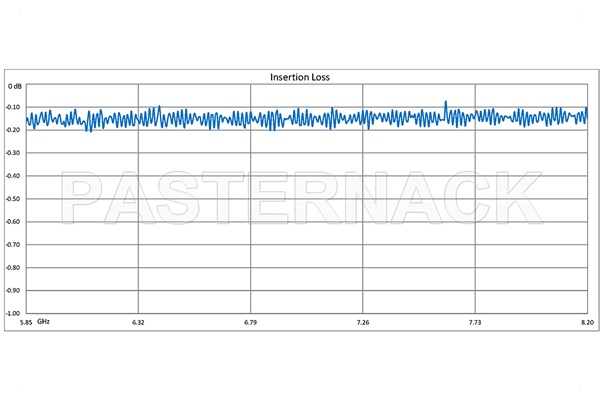

PE-W137TF006-36 | WR-137 |
5.85至8.2 |
36 |
CPR-137G |
1.05:1 |
2000 |
0.21 |
||

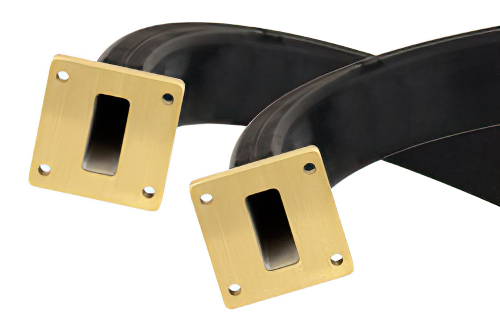

Pasternack 可扭软波导
Pasternack 可扭软波导在传统刚性波导部分无法完美进行对齐的波导系统中充当可塑导管。 Pasternack 可扭软波导通常是电信、国防和航空航天以及测试行业的理想选择，其可轻松弯扭，以适应DAS网络、基站和测试仪器应用中波导系统的各种移位。
Pasternack 可扭软波导电压驻波比典型值低至 1.05:1，插入损耗典型值低至0.06 dB。 Pasternack 可扭软波导支持10个频段，频率范围为5.85 GHz至50 GHz，提供的尺寸范围为WR-137至WR-22。 此外，Pasternack 可扭软波导可提供UG型方盖/圆盖和CPR型法兰。
Pasternack 可扭软波导一件起发,当天发货。
