零件编号
波导
尺寸
长度
（英寸）
频率
范围
(GHz)
最大输入
功率
(W)
插入
损耗典型值
(dB)
法兰
电压驻波比
典型值
- 频率范围为5.85 GHz至50 GHz，覆盖10个频段（WR-137至WR-22）
- 长度6英寸至36英寸不等
- 可提供UG型方盖/圆盖和CPR型法兰
- 可用于加压应用
- 电压驻波比低至1.07:1
- 插入损耗低至0.06 dB
- 最大功率高达5kW
一件起发,当天发货！
无缝软波导
零件编号
波导
尺寸
频率
范围
(GHz)
长度
（英寸）
法兰
电压驻波比
典型值
最大输入
功率
(W)
插入
损耗典型值
(dB)
 |

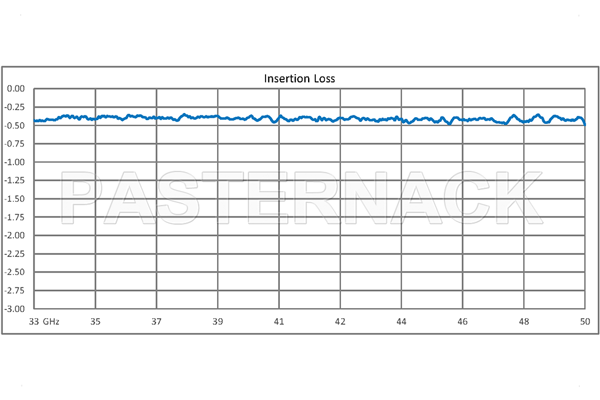

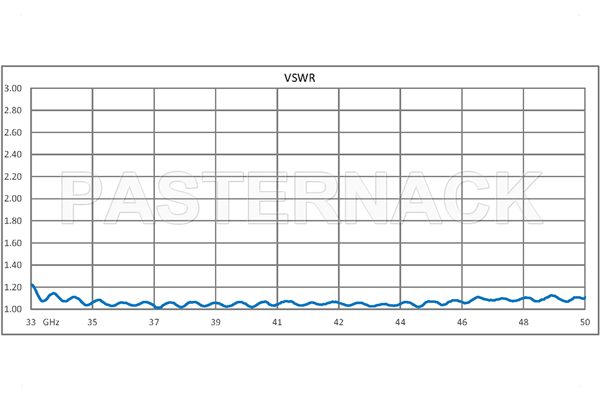

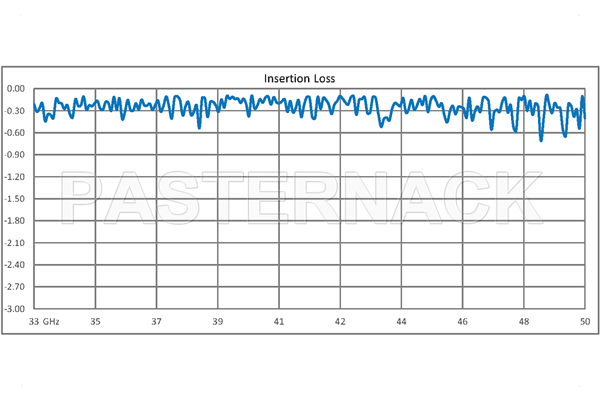

PE-W22SF005-6 | WR-22 |
33至50 |
6 |
UG-383/U圆盖 |
1.2:1 |
100 |
0.49 |
||
 |

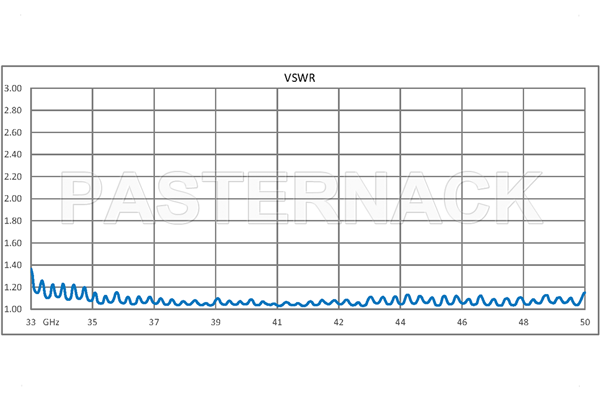

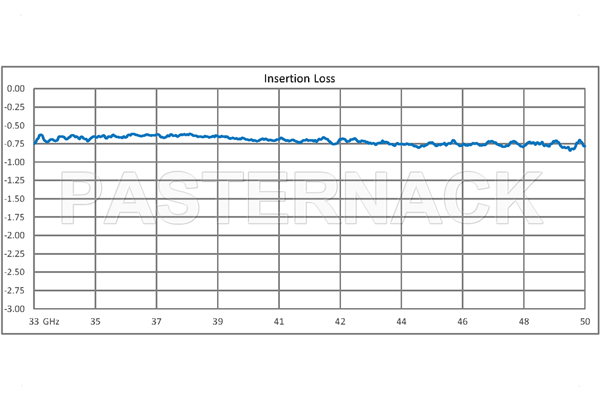

PE-W22SF005-12 | WR-22 |
33至50 |
12 |
UG-383/U圆盖 |
1.2:1 |
100 |
0.49 |
||
 |

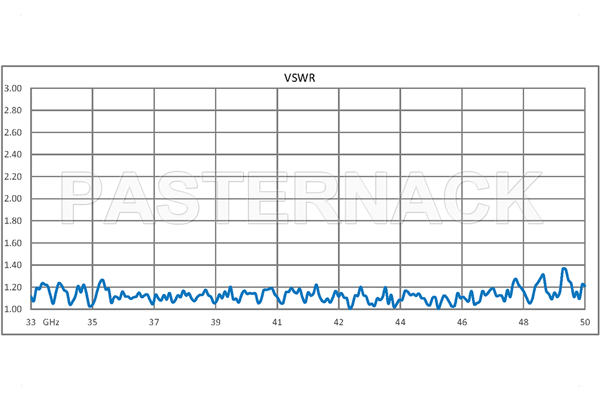

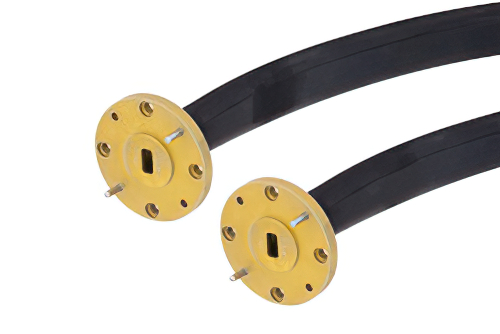

PE-W22SF005-24 | WR-22 |
33至50 |
24 |
UG-383/U圆盖 |
1.2:1 |
100 |
0.49 |
||
 |

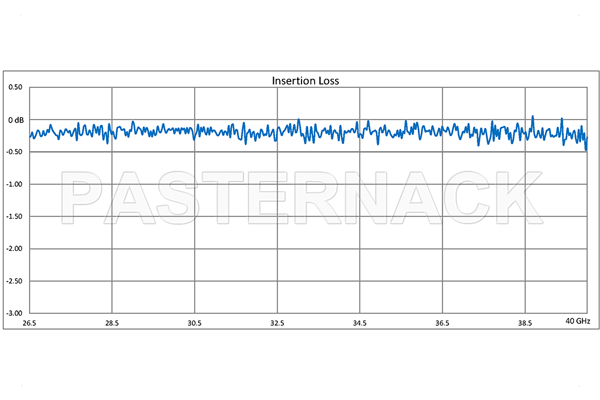

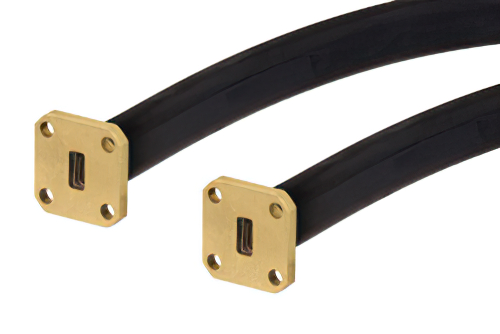

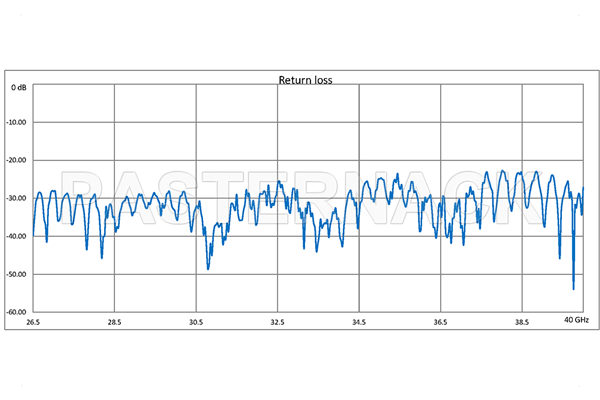

PE-W28SF005-12 | WR-28 |
26.5至40 |
12 |
UG-599/U方盖 |
1.2:1 |
150 |
0.49 |
||
 |

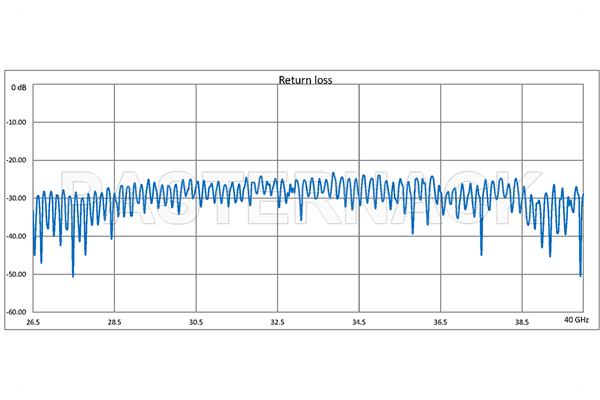

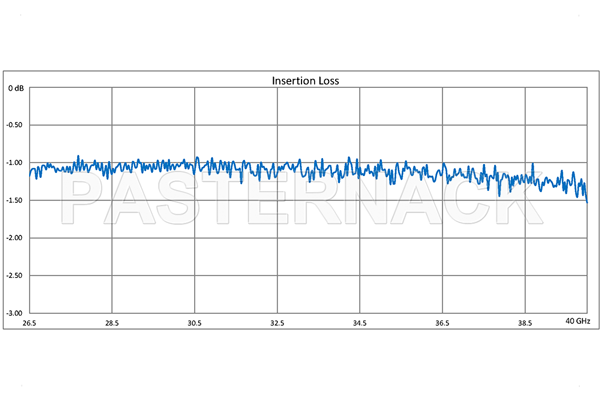

PE-W28SF005-24 | WR-28 |
26.5至40 |
24 |
UG-599/U方盖 |
1.2:1 |
150 |
0.98 |
||
 |

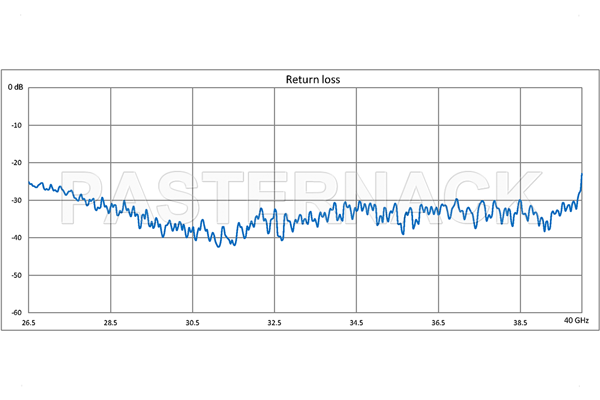

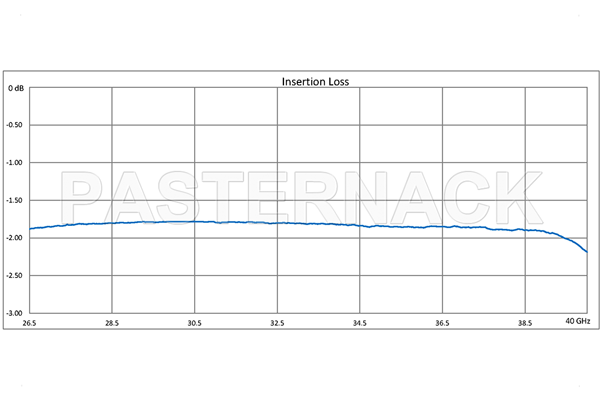

PE-W28SF005-36 | WR-28 |
26.5至40 |
36 |
UG-599/U方盖 |
1.2:1 |
150 |
1.47 |
||
 |

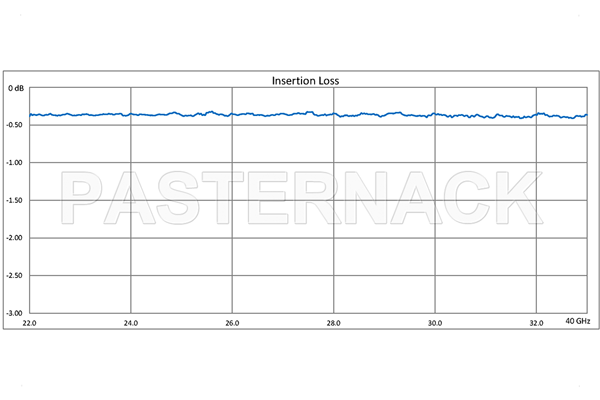

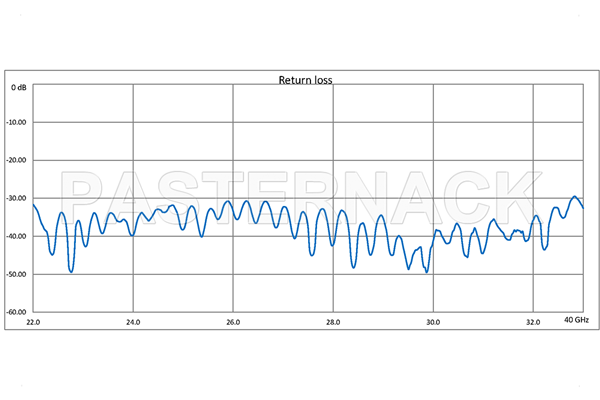

PE-W34SF005-12 | WR-34 |
22至33 |
12 |
UG-1530/U方盖 |
1.15:1 |
200 |
0.4 |
||
 |

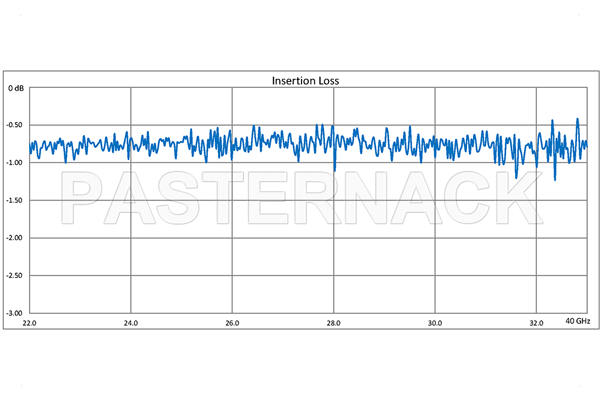

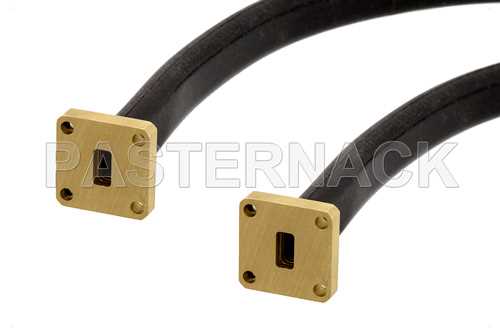

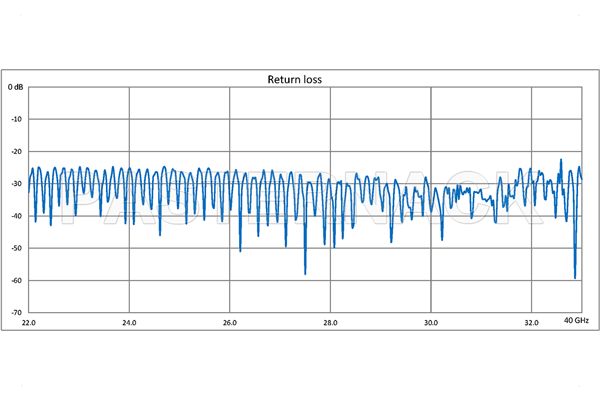

PE-W34SF005-24 | WR-34 |
22至33 |
24 |
UG-1530/U方盖 |
1.15:1 |
200 |
0.8 |
||
 |

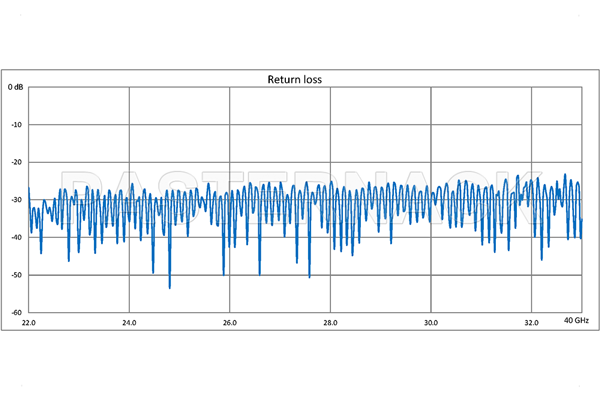

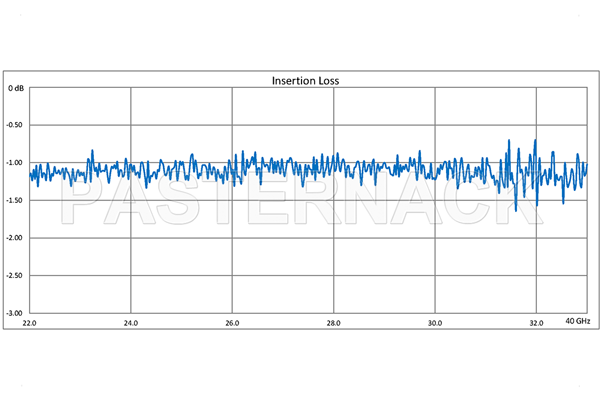

PE-W34SF005-36 | WR-34 |
22至33 |
36 |
UG-1530/U方盖 |
1.15:1 |
200 |
1.2 |
||
 |

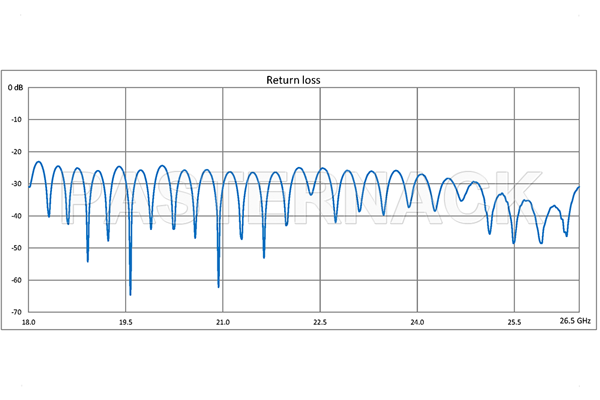

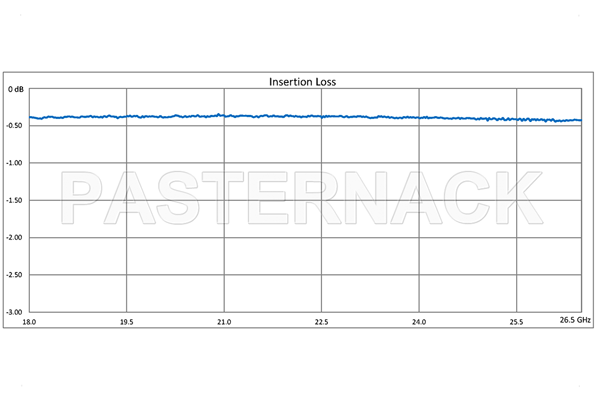

PE-W42SF005-12 | WR-42 |
18至26.5 |
12 |
UG-595/U方盖 |
1.15:1 |
300 |
0.27 |
||
 |

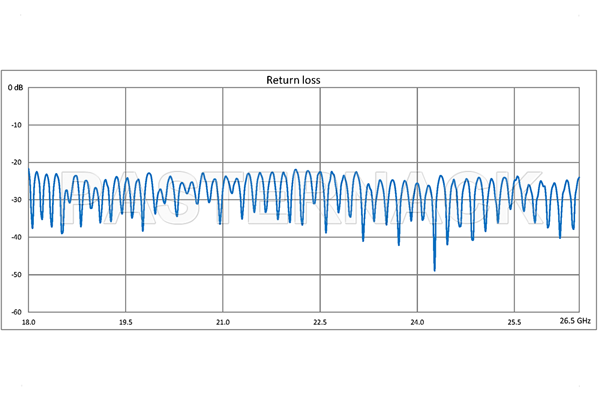

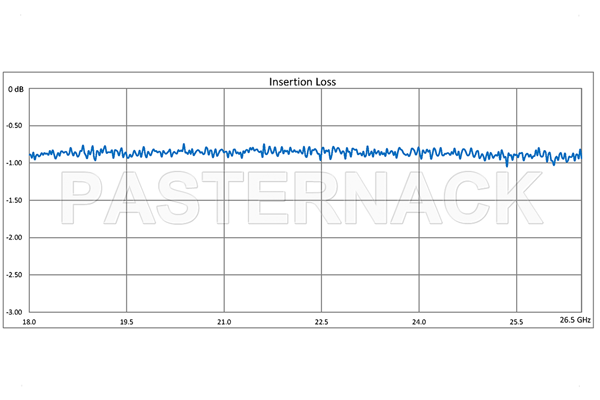

PE-W42SF005-24 | WR-42 |
18至26.5 |
24 |
UG-595/U方盖 |
1.15:1 |
300 |
0.54 |
||
 |

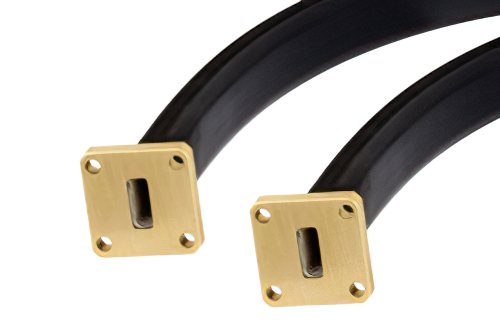

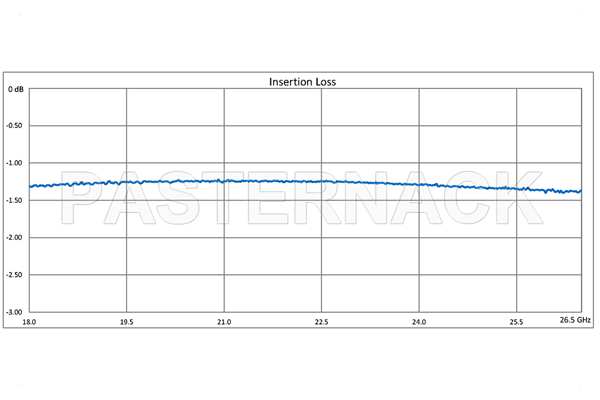

PE-W42SF005-36 | WR-42 |
18至26.5 |
36 |
UG-595/U方盖 |
1.15:1 |
300 |
0.81 |
||
 |

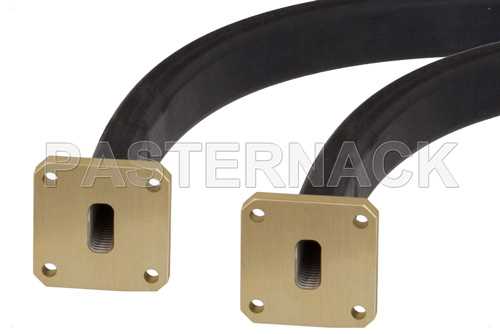

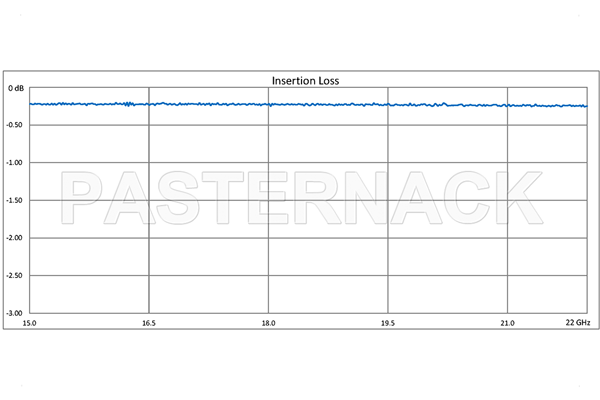

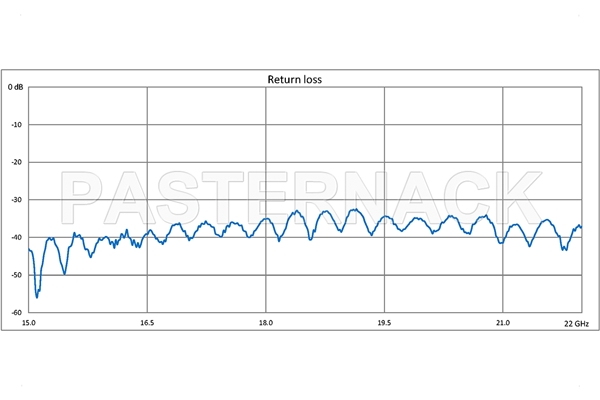

PE-W51SF005-12 | WR-51 |
15至22 |
12 |
方盖 |
1.1:1 |
500 |
0.18 |
||
 |

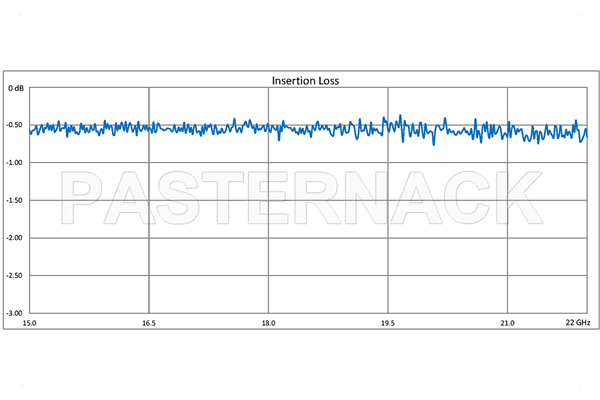

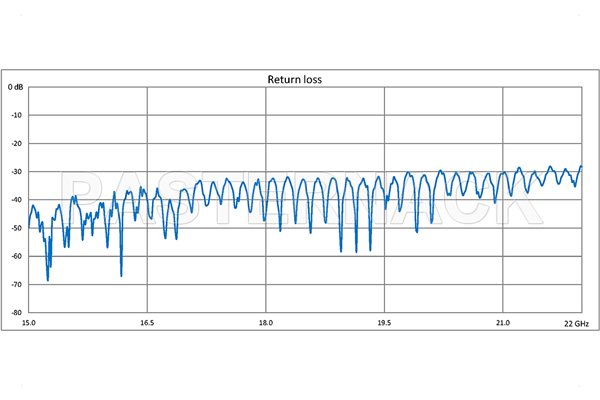

PE-W51SF005-24 | WR-51 |
15至22 |
24 |
方盖 |
1.1:1 |
500 |
0.36 |
||
 |

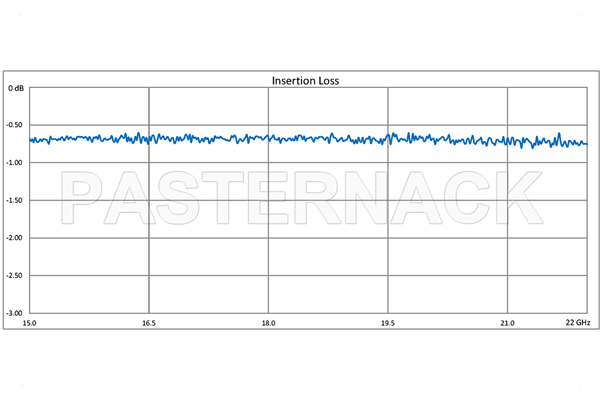

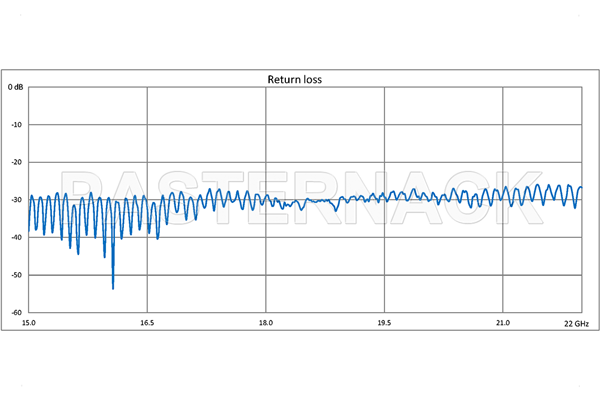

PE-W51SF005-36 | WR-51 |
15至22 |
36 |
方盖 |
1.1:1 |
500 |
0.54 |
||
 |

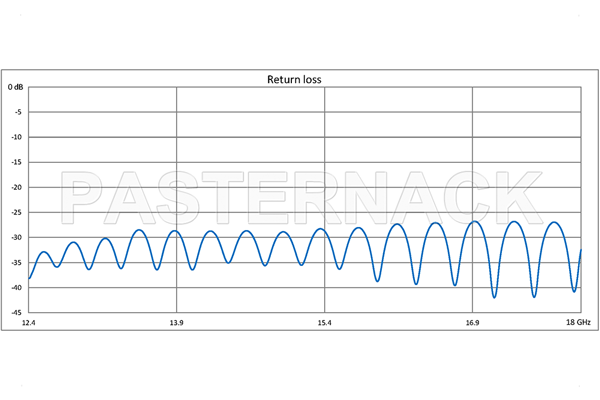

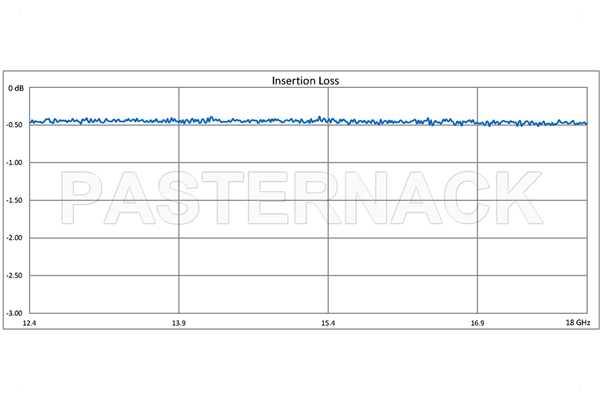

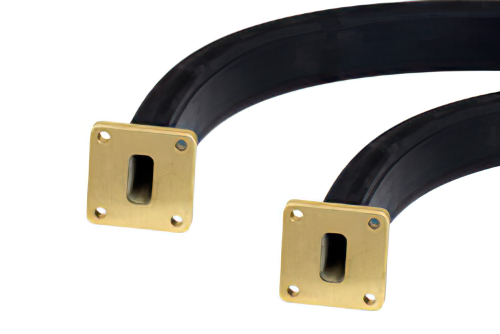

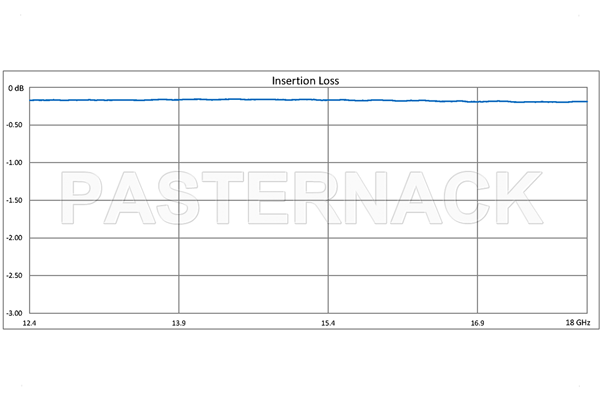

PE-W62SF005-12 | WR-62 |
12.4至18 |
12 |
UG-1665/U方盖 |
1.08:1 |
1000 |
0.14 |
||
 |

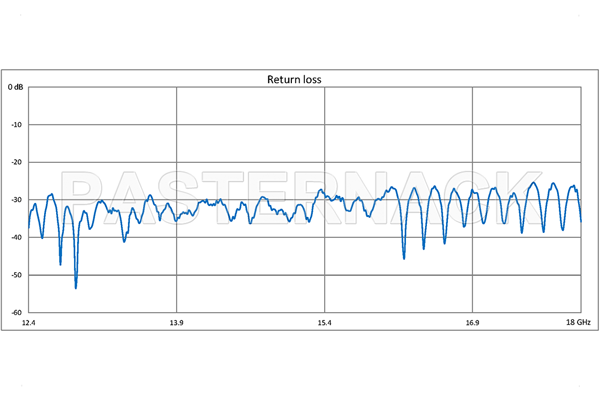

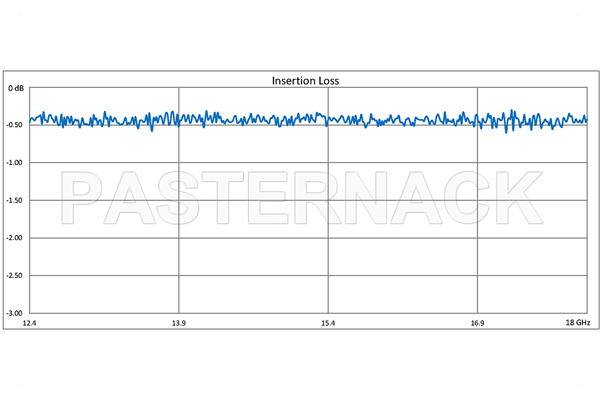

PE-W62SF005-24 | WR-62 |
12.4至18 |
24 |
UG-1665/U方盖 |
1.08:1 |
1000 |
0.28 |
||
 |

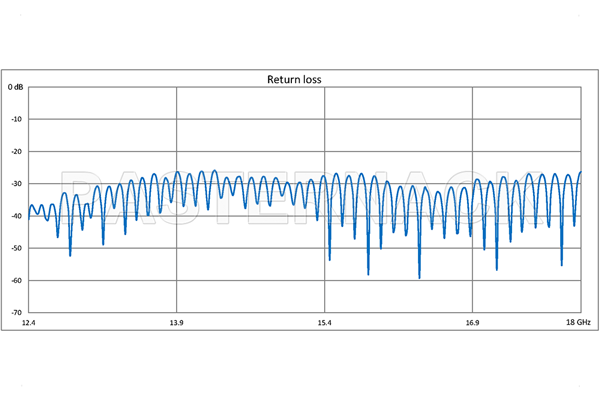

PE-W62SF005-36 | WR-62 |
12.4至18 |
36 |
UG-1665/U方盖 |
1.08:1 |
1000 |
0.42 |
||
 |

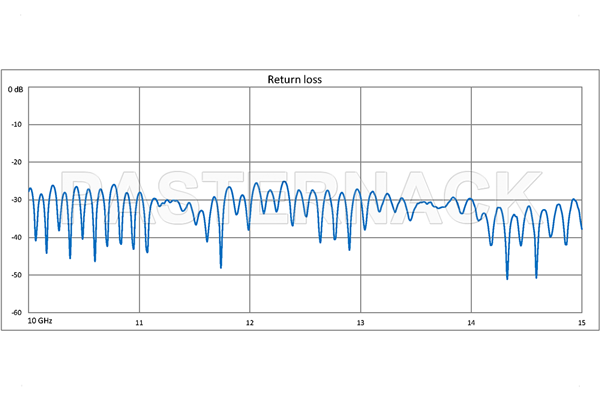

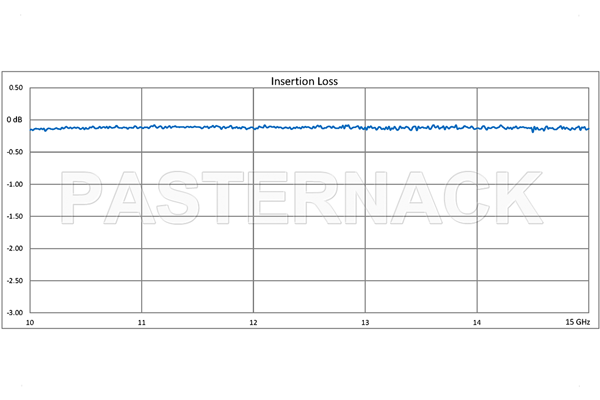

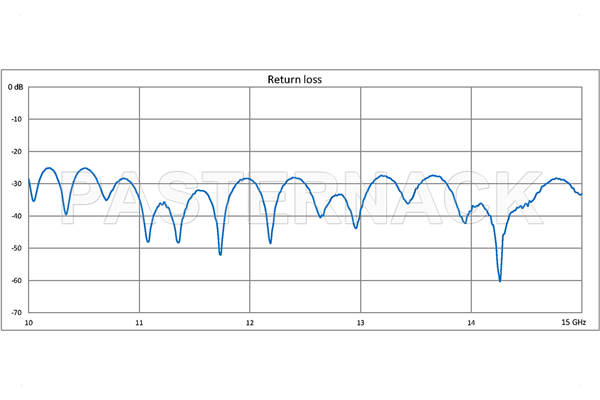

PE-W75SF005-12 | WR-75 |
10至15 |
12 |
方盖 |
1.07:1 |
1500 |
0.12 |
||
 |

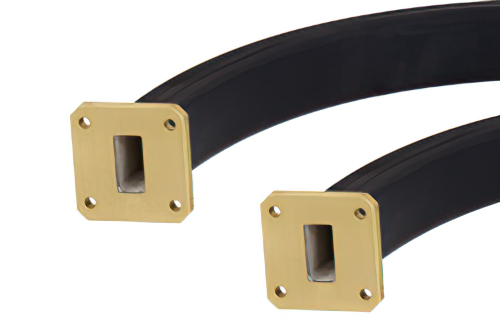

PE-W75SF005-24 | WR-75 |
10至15 |
24 |
方盖 |
1.07:1 |
1500 |
0.24 |
||
 |

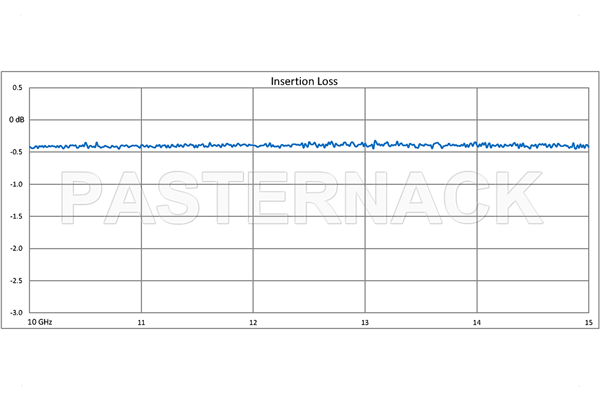

PE-W75SF005-36 | WR-75 |
10至15 |
36 |
方盖 |
1.07:1 |
1500 |
0.36 |
||
 |

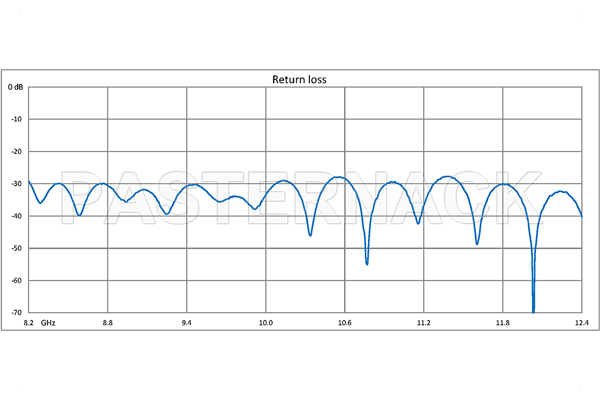

PE-W90SF005-12 | WR-90 |
8.2至12.4 |
12 |
UG-39/U方盖 |
1.07:1 |
3000 |
0.09 |
||
 |

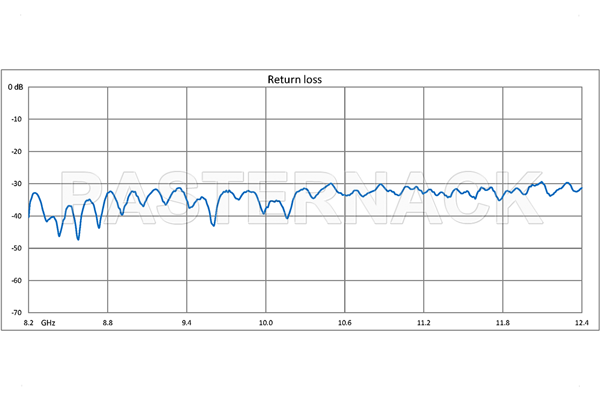

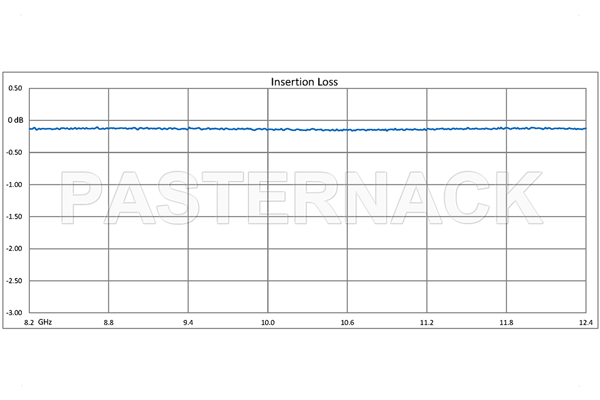

PE-W90SF005-24 | WR-90 |
8.2至12.4 |
24 |
UG-39/U方盖 |
1.07:1 |
3000 |
0.18 |
||
 |

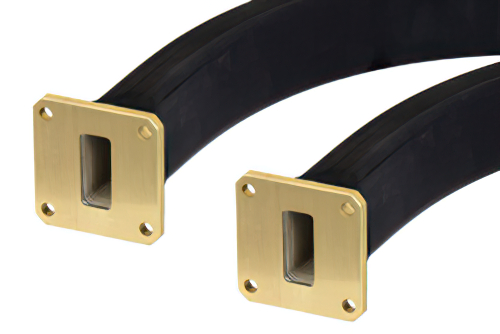

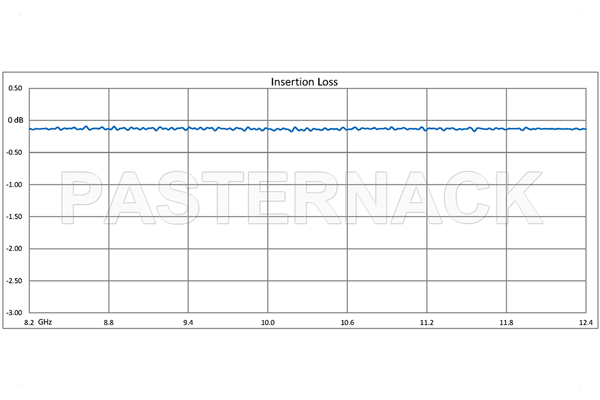

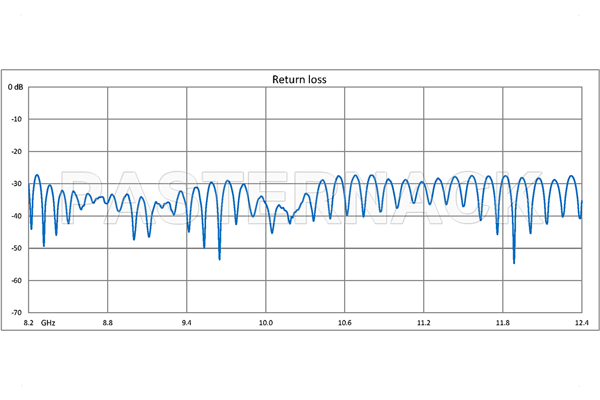

PE-W90SF005-36 | WR-90 |
8.2至12.4 |
36 |
UG-39/U方盖 |
1.07:1 |
3000 |
0.27 |
||
 |

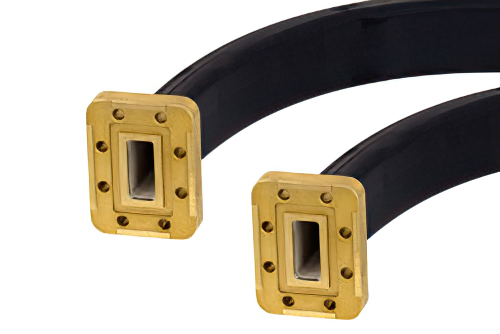

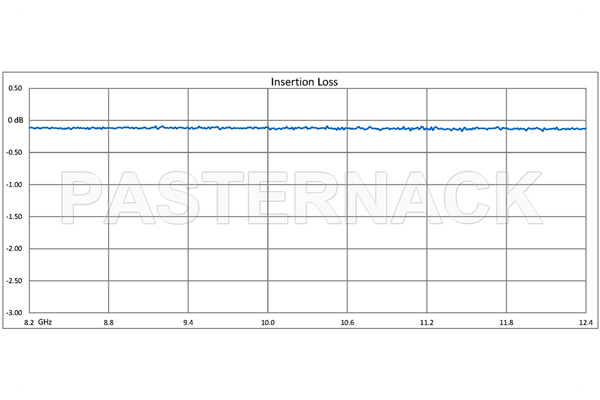

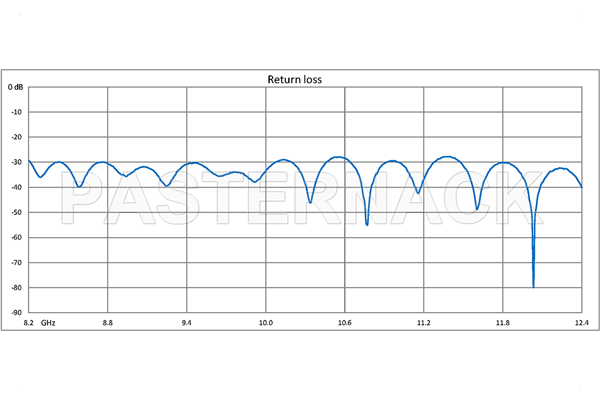

PE-W90SF006-12 | WR-90 |
8.2至12.4 |
12 |
CPR-90G |
1.07:1 |
3000 |
0.9 |
||
 |

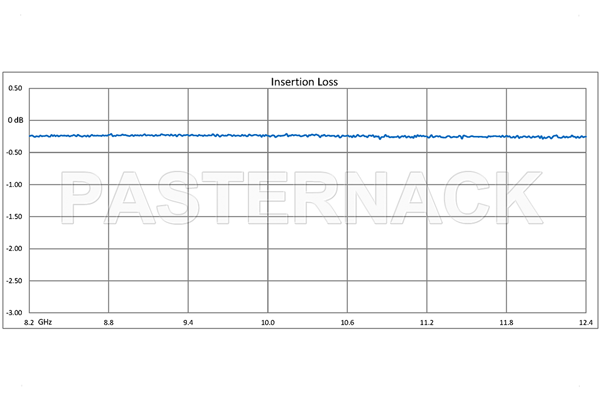

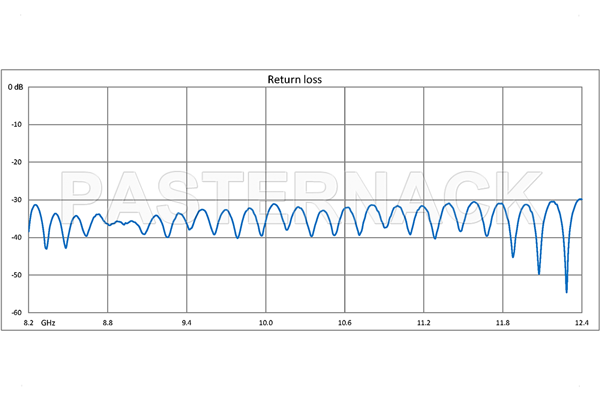

PE-W90SF006-24 | WR-90 |
8.2至12.4 |
24 |
CPR-90G |
1.07:1 |
3000 |
0.18 |
||
 |

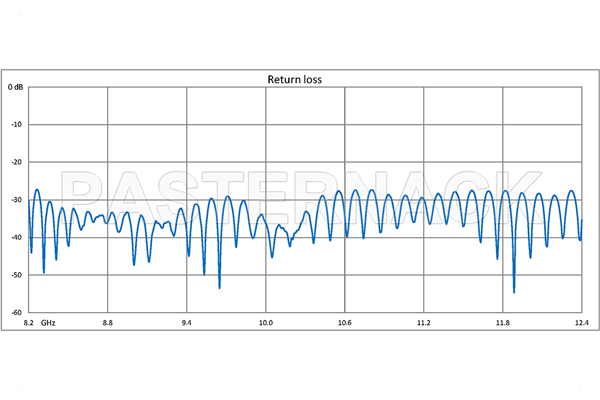

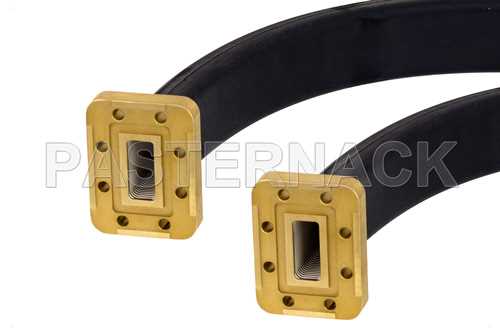

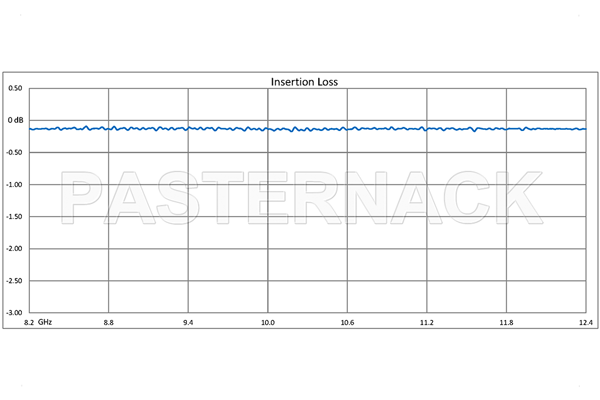

PE-W90SF006-36 | WR-90 |
8.2至12.4 |
36 |
CPR-90G |
1.07:1 |
3000 |
0.27 |
||
 |

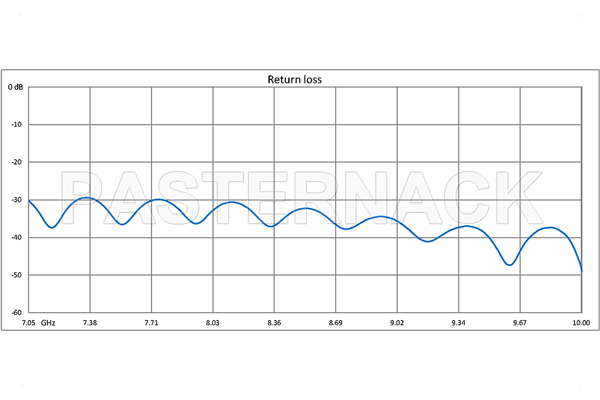

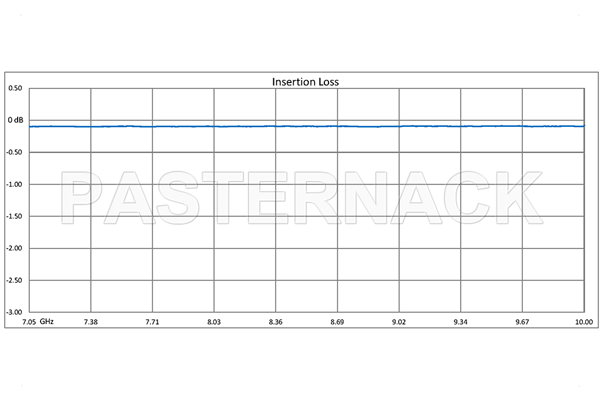

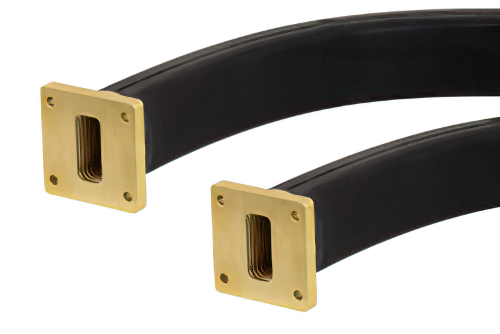

PE-W112SF005-12 | WR-112 |
7.05至10 |
12 |
UG-51/U 方盖 |
1.07:1 |
4000 |
0.08 |
||
 |

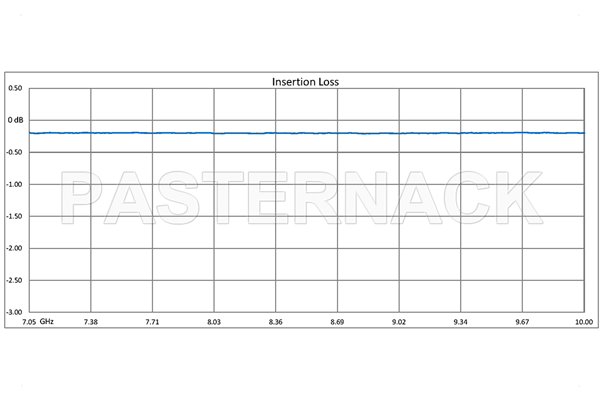

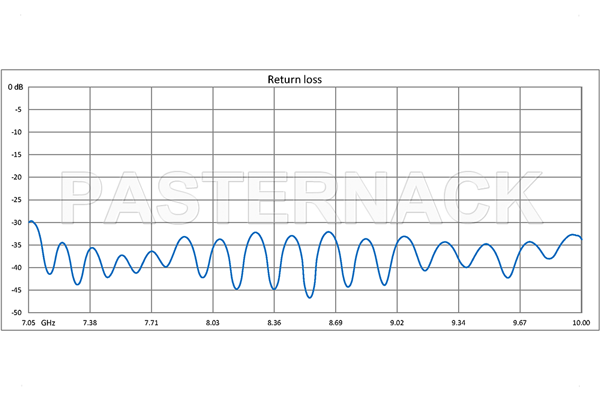

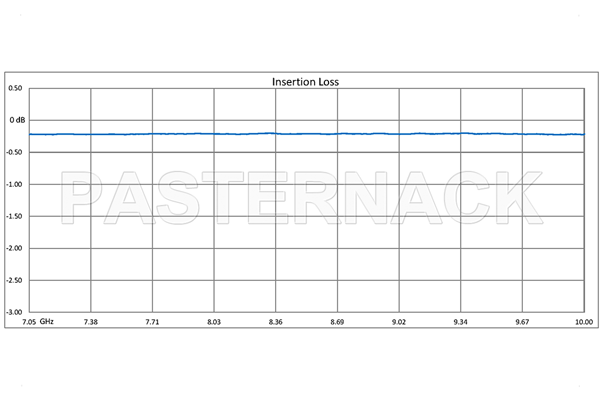

PE-W112SF005-24 | WR-112 |
7.05至10 |
24 |
UG-51/U 方盖 |
1.07:1 |
4000 |
0.16 |
||
 |

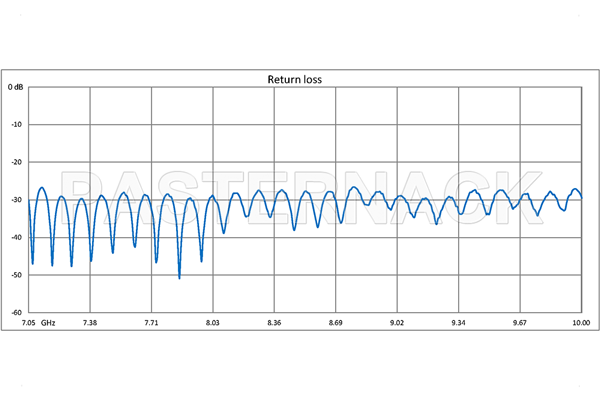

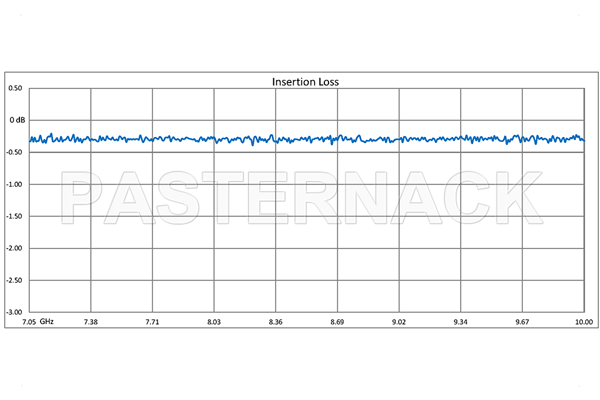

PE-W112SF005-36 | WR-112 |
7.05至10 |
36 |
UG-51/U 方盖 |
1.07:1 |
4000 |
0.24 |
||
 |

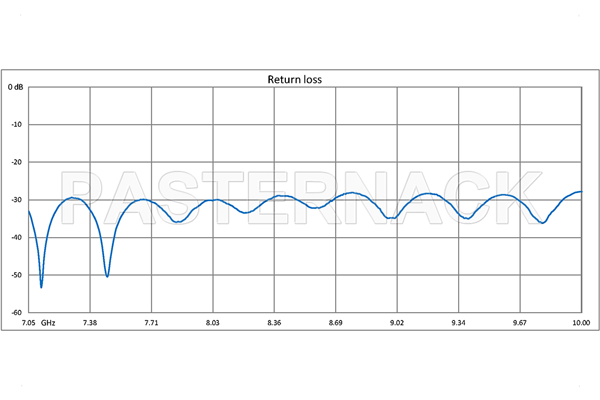

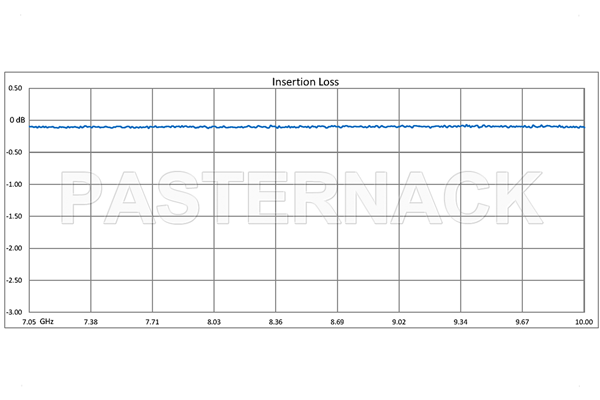

PE-W112SF006-12 | WR-112 |
7.05至10 |
12 |
CPR-112G |
1.07:1 |
4000 |
0.08 |
||
 |

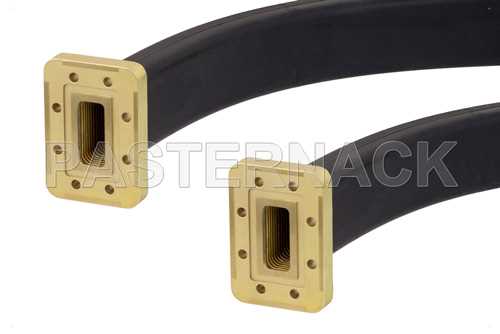

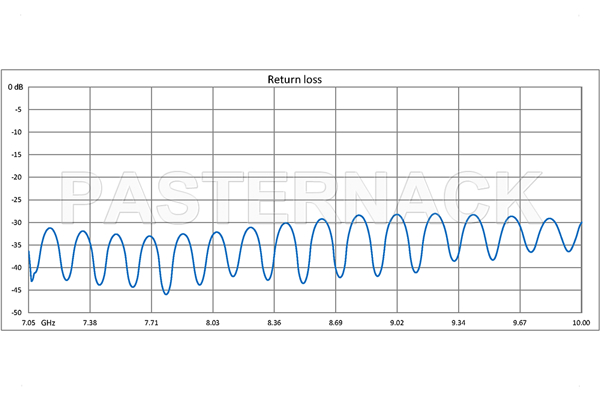

PE-W112SF006-24 | WR-112 |
7.05至10 |
24 |
CPR-112G |
1.07:1 |
4000 |
0.16 |
||
 |

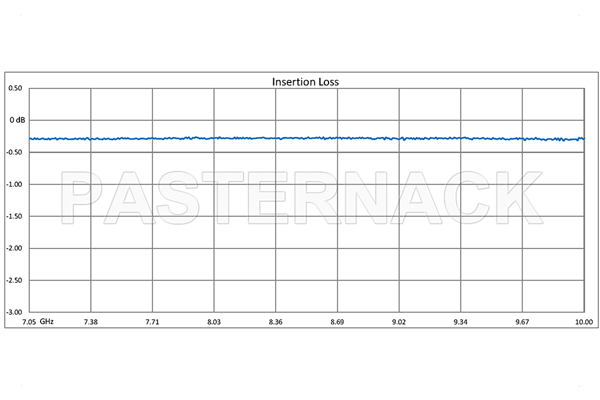

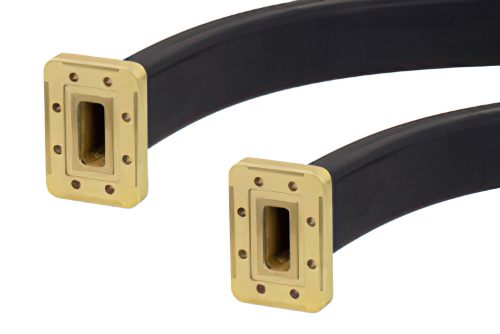

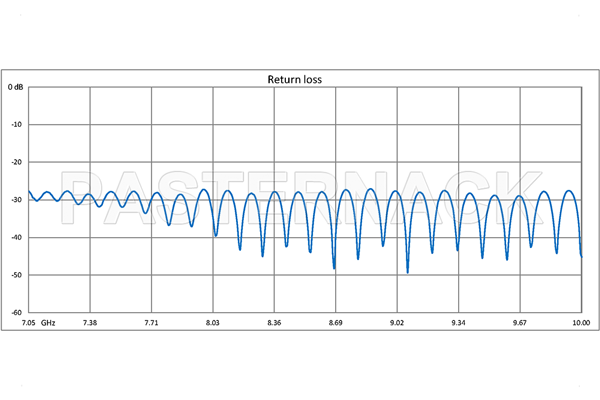

PE-W112SF006-36 | WR-112 |
7.05至10 |
36 |
CPR-112G |
1.07:1 |
4000 |
0.24 |
||
 |

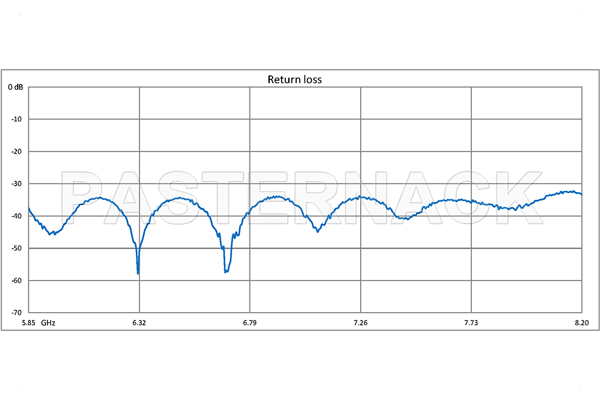

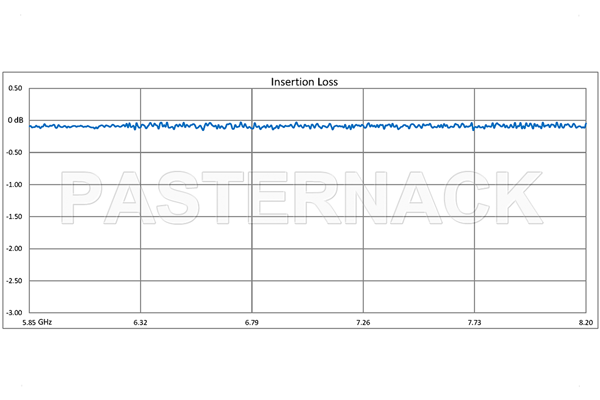

PE-W137SF005-12 | WR-137 |
5.85至8.2 |
12 |
UG-344/U圆盖 |
1.07:1 |
5000 |
0.06 |
||
 |

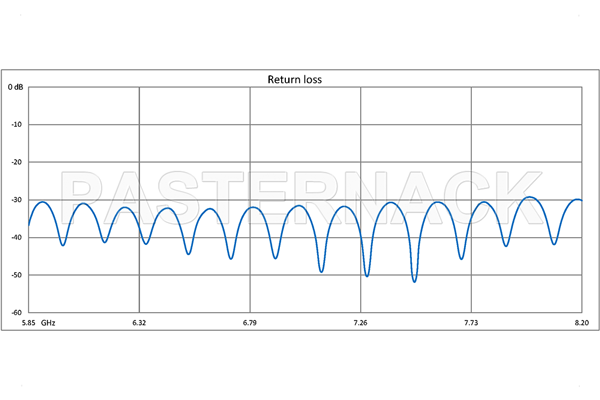

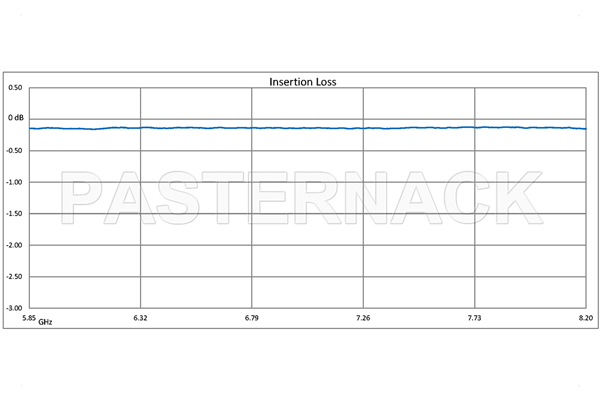

PE-W137SF005-24 | WR-137 |
5.85至8.2 |
24 |
UG-344/U圆盖 |
1.07:1 |
5000 |
0.12 |
||
 |

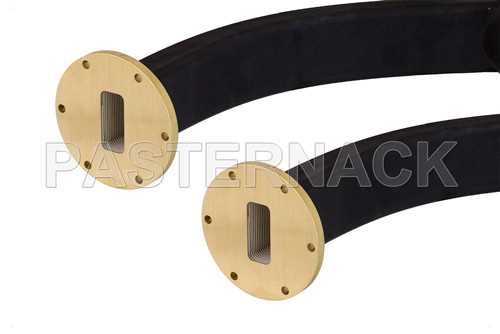

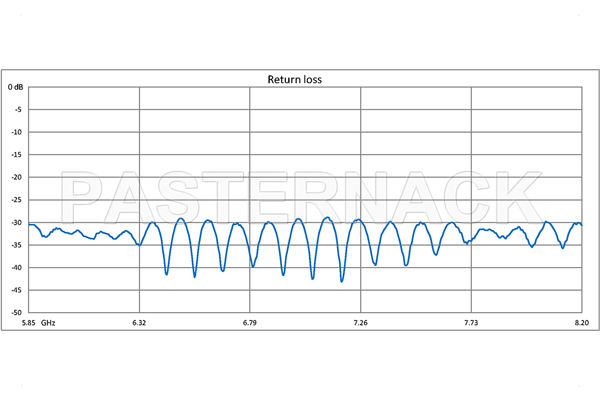

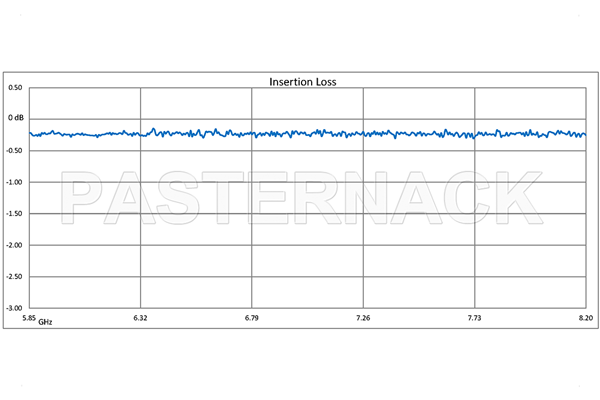

PE-W137SF005-36 | WR-137 |
5.85至8.2 |
36 |
UG-344/U圆盖 |
1.07:1 |
5000 |
0.18 |
||
 |

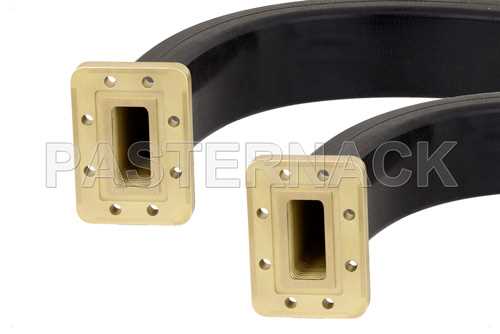

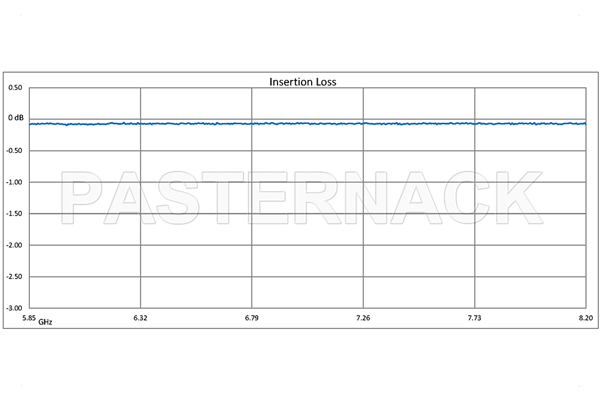

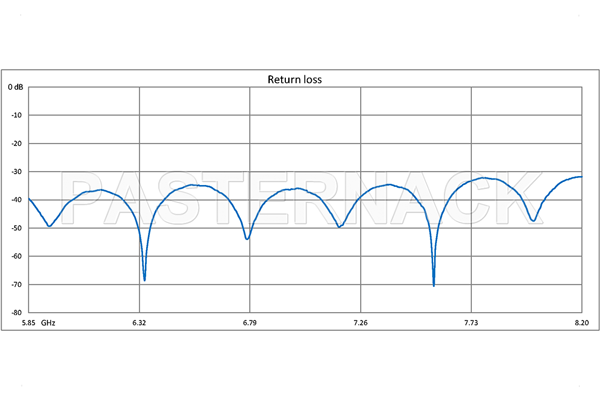

PE-W137SF006-12 | WR-137 |
5.85至8.2 |
12 |
CPR-137G |
1.07:1 |
5000 |
0.06 |
||
 |

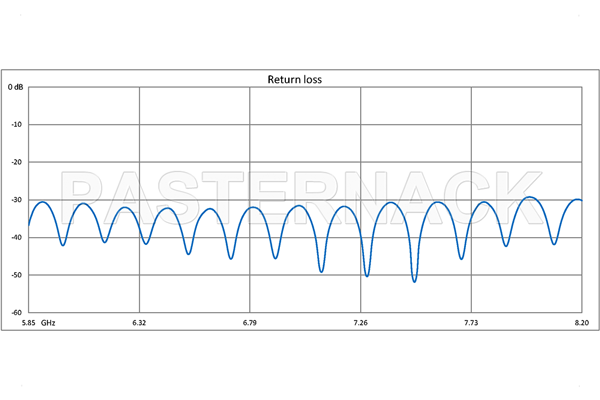

PE-W137SF006-24 | WR-137 |
5.85至8.2 |
24 |
CPR-137G |
1.07:1 |
5000 |
0.12 |
||
 |

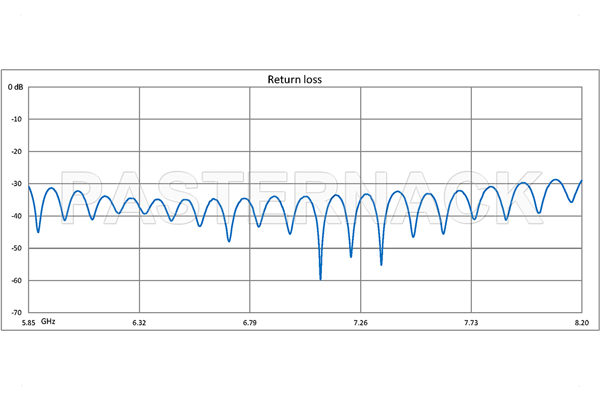

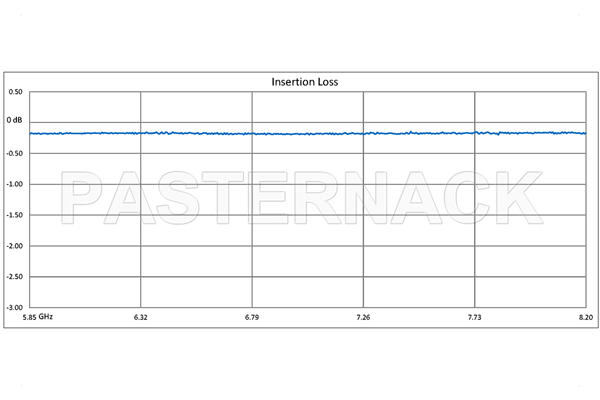

PE-W137SF006-36 | WR-137 |
5.85至8.2 |
36 |
CPR-137G |
1.07:1 |
5000 |
0.18 |
||

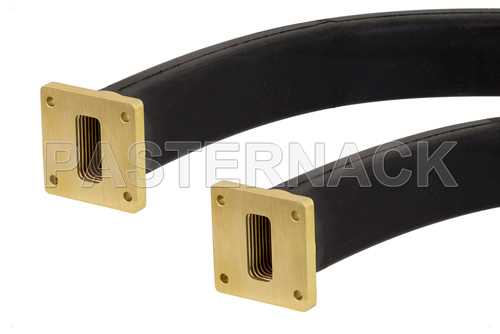

Pasternack无缝软波导
Pasternack的无缝软波导在传统刚性波导部件无法完美进行对齐的波导系统中充当可塑导管。 作为国防和航空航天、电信和测试行业的理想解决方案，这些无缝软波导部件经常用于DAS网络、基站和测试仪器应用。
这些无缝软波导的典型电压驻波比低至1.07:1，并能展现出低至0.06 dB的插入损耗性能典型水平。 这些无缝软波导支持覆盖10个频段，频率范围为5.85 GHz至50 GHz，提供的尺寸范围为WR-137至WR-22。 此外，这些无缝软波导可提供UG型方盖/圆盖和CPR型法兰。
Pasternack的无缝软波导均有现货，可立即发货。
