零件编号
波导
类型
频率
范围
(GHz)
电压驻波比
法兰
类型
连接器
类型
连接器
公母
ECCN
400 928 5100
- 波导转同轴转接头系列配有1.0mm、1.85mm和2.4mm连接
- 频率范围为33 GHz至110 GHz，覆盖Q频段至W频段
- 同轴转波导转转接头电压驻波比低至1.33:1
- 波导UG型法兰
一件起发,当天发货！
Q频段至W频段波导转同轴转接头
零件编号
波导
类型
频率
范围
(GHz)
电压驻波比
法兰
类型
连接器
类型
连接器
公母
ECCN
 |

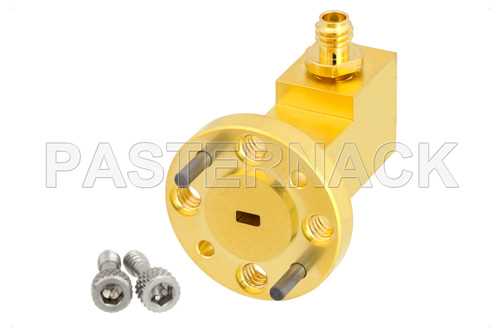

PE-W10CA001 | WR-10 |
75 - 110 |
1.90:1 |
UG-387/U-Mod |
1.0mm |
母头 |
EAR99 |
|
 |

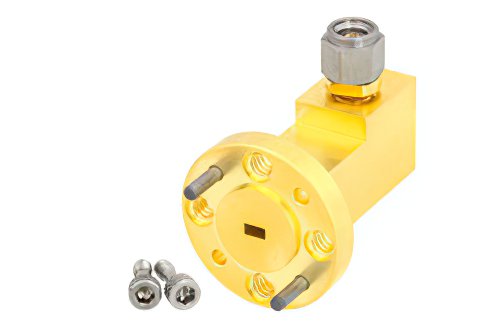

PE-W10CA002 | WR-10 |
75 - 110 |
1.90:1 |
UG-387/U-Mod |
1.0mm |
公头 |
EAR99 |
|
 |

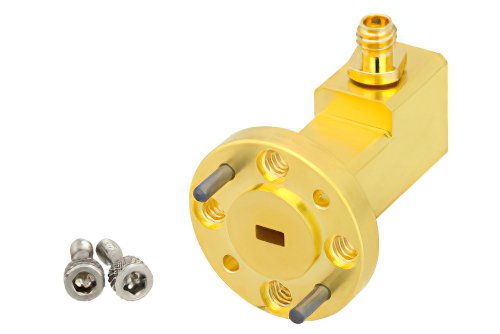

PE-W12CA001 | WR-12 |
60 - 90 |
1.67:1 |
UG-387/U |
1.0mm |
母头 |
EAR99 |
|
 |

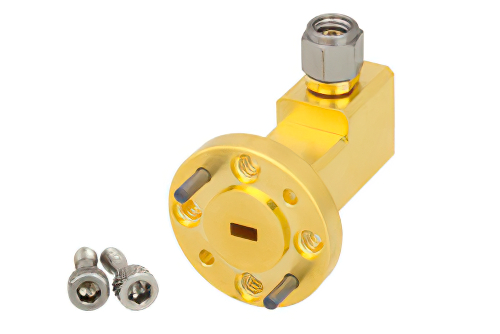

PE-W12CA002 | WR-12 |
60 - 90 |
1.67:1 |
UG-387/U |
1.0mm |
公头 |
EAR99 |
|
 |

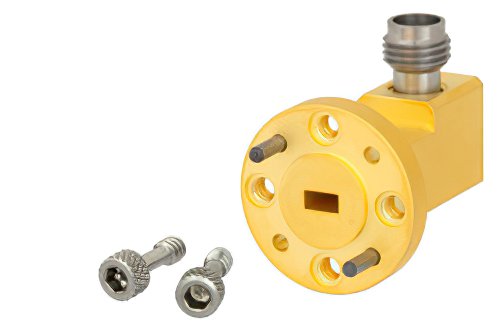

PE-W15CA001 | WR-15 |
50 - 65 |
1.44:1 |
UG-385/U |
1.85mm |
母头 |
EAR99 |
|
 |

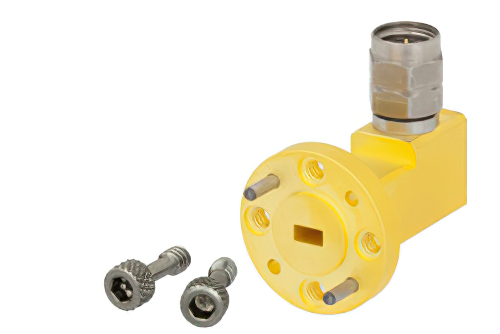

PE-W15CA002 | WR-15 |
50 - 65 |
1.44:1 |
UG-385/U |
1.85mm |
公头 |
EAR99 |
|
 |
PE-W19CA001 | WR-19 |
40 - 60 |
1.38:1 |
UG-383/U-Mod |
1.85mm |
母头 |
EAR99 |
|
 |

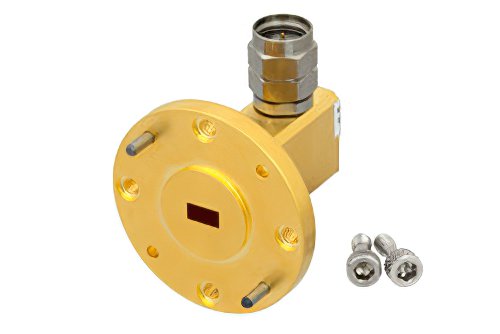

PE-W19CA002 | WR-19 |
40 - 60 |
1.38:1 |
UG-383/U-Mod |
1.85mm |
公头 |
EAR99 |
|
 |

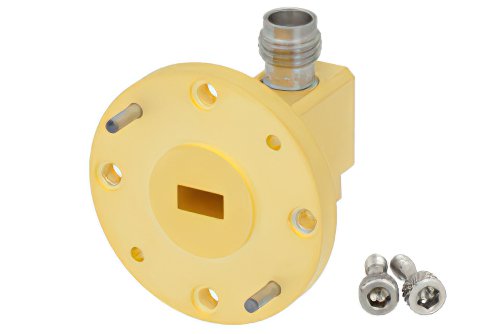

PE-W22CA001 | WR-22 |
33 - 50 |
1.33:1 |
UG-383/U |
2.4mm |
母头 |
EAR99 |
|
 |

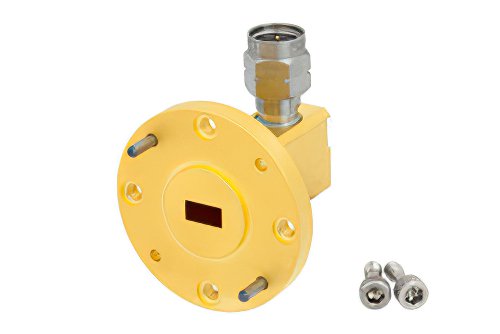

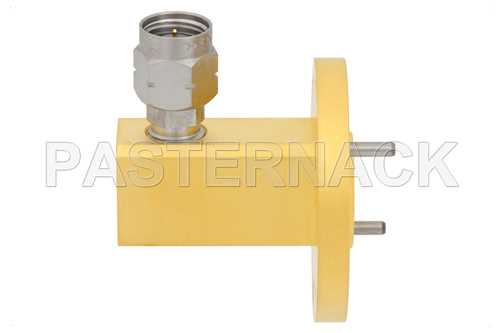

PE-W22CA002 | WR-22 |
33 - 50 |
1.33:1 |
UG-383/U |
2.4mm |
公头 |
EAR99 |
|

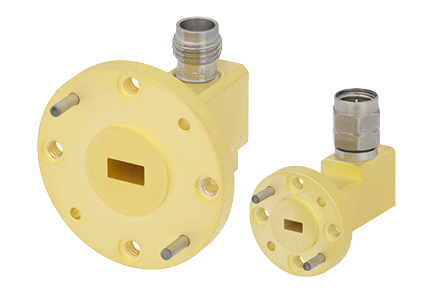

Q频段至W频段波导转同轴转接头系列
Pasternack的Q频段至W频段波导转同轴转接头系列的连接器选项有1.0mm、1.85mm和2.4mm。 这些波导转同轴转接头组件的特点为电压驻波比低至1.33:1。 波导转同轴转接头的频率范围为33 GHz至100 GHz。
这些Q频段至W频段波导转同轴转接头的典型应用包括仪器仪表、测试平台、高效射频/微波传输、卫星通信、军事通信、雷达和电子通信。 与Pasternack其他40000多个射频微波和毫米波元件一样，此Q频段至W频段波导转同轴转接头产品系列有现货且可当天发货。
