外部基准锁相振荡器 (PLO)

外部基准锁相振荡器 (PLO)

  • 理想输出频率：50 MHz、100 MHz、500 MHz、1000 MHz、2000 MHz、4000 MHz、6000 MHz
  • 出色的相位噪声性能 @ 10 KHz 偏移：-105 dBc/Hz 典型值
  • 缓冲输出功率：+7 dBM典型值
  • 低二次谐波输出：-25 dBc 典型值
  • 具有 TTL 锁定检测输出插针的型号
  • 工作温度范围：-30℃至+70℃
  • 坚固的 SMT 和同轴封装设计符合 RoHS 标准并符合 MIL-STD-202 测试条件
锁相振荡器系列有现货并可在当天发货！

SMA 连接锁相振荡器

零件编号和其他视图 频段(GHz) 外部 基准 (MHz) 输出功率 (dBm) (typ) 第二 谐波 输出 （dBc） 杂散 输出 （dBc） 相位噪声 @ 1 KHz 偏移 (dBc/Hz) 相位噪声 @ 10 KHz 偏移 (dBc/Hz) 电压 电源 (Vdc)
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

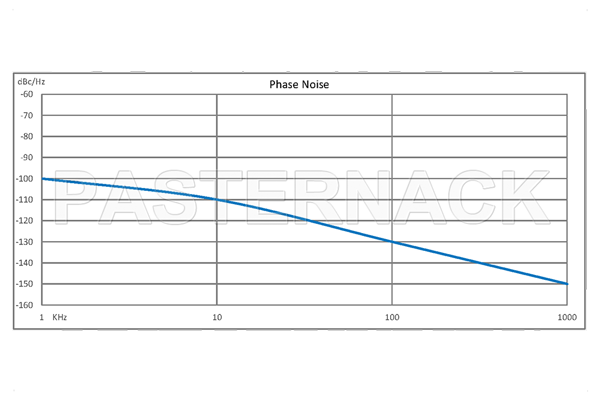

说明500 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA 说明500 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA

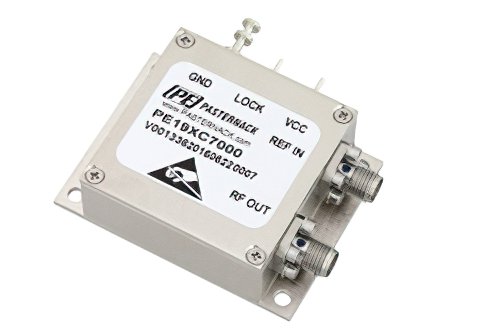

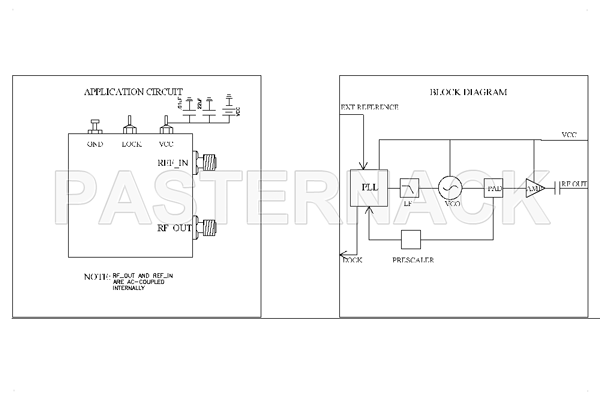

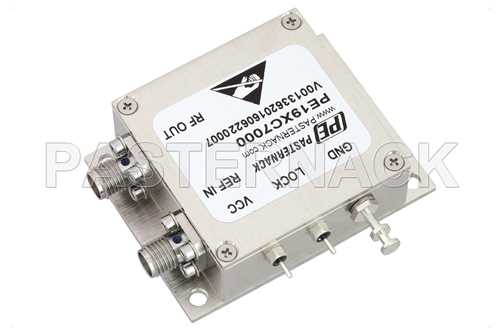

PE19XC7000
说明500 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA
说明500 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA
0.5 10 +7 dBm -25 -70 -100 -110 +12
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰
说明500 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA 说明500 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA

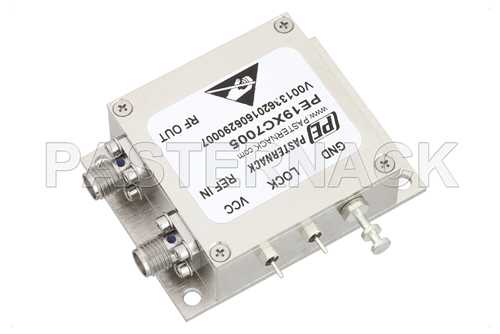

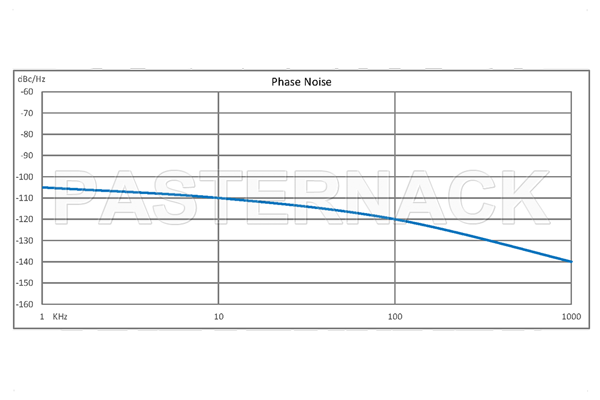

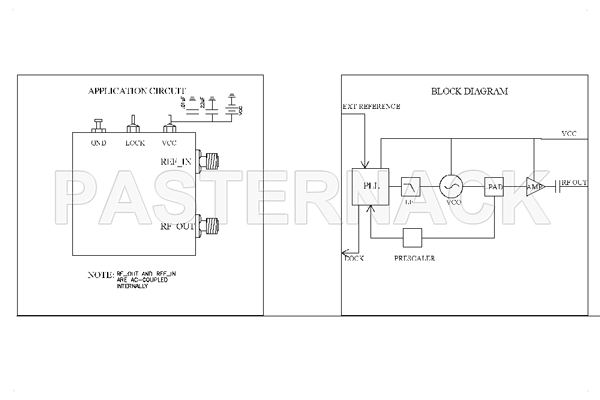

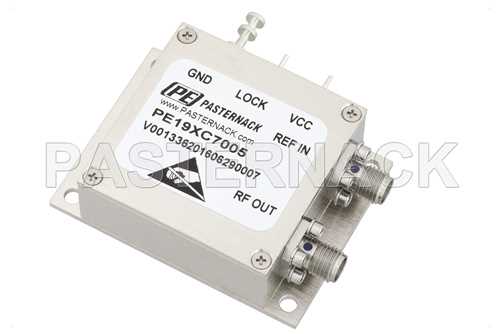

PE19XC7005
说明500 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA
说明500 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA
0.5 100 +7 dBm -25 -70 -105 -110 +12
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰
说明1,000 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -105 dBc/Hz，SMA 说明1,000 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -105 dBc/Hz，SMA

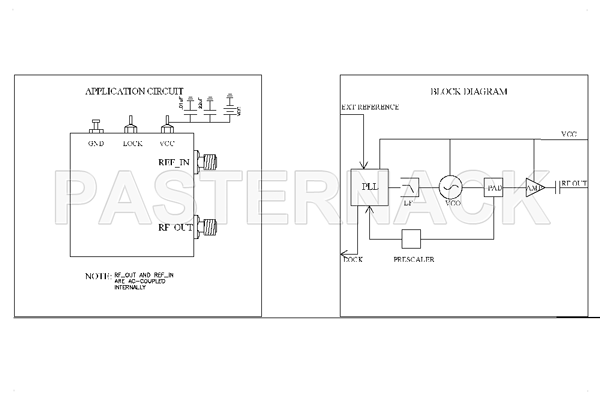

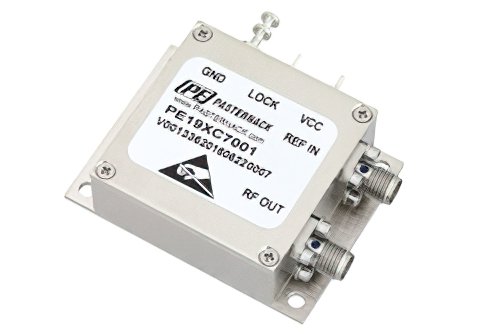

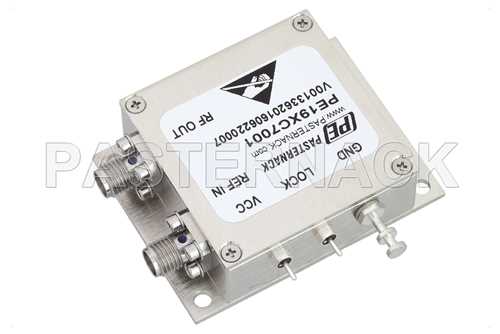

PE19XC7001
说明1,000 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -105 dBc/Hz，SMA
说明1,000 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -105 dBc/Hz，SMA
1 10 +7 dBm -25 -70 -95 -105 +12
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

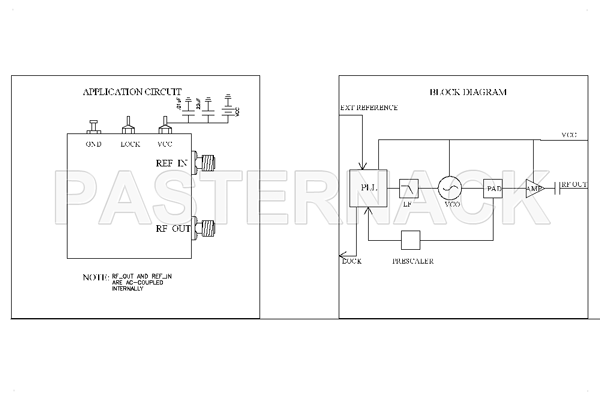

说明表面贴装 (SMT) 2 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 2 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，0.9 英寸封装

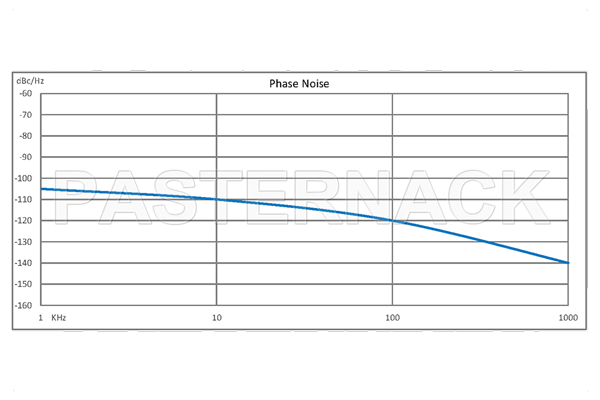

PE19XC7006
说明表面贴装 (SMT) 2 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 2 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，0.9 英寸封装
1 100 +7 dBm -25 -70 -105 -110 +12
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰
说明2 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，SMA 说明2 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，SMA

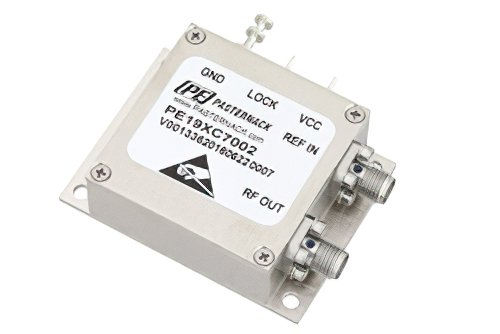

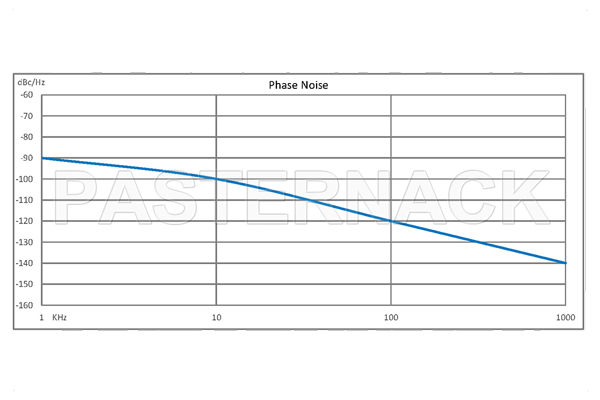

PE19XC7002
说明2 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，SMA
说明2 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，SMA
2 10 +7 dBm -25 -70 -90 -100 +12
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

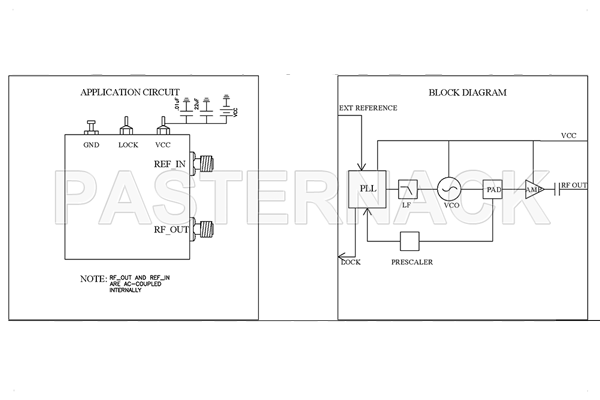

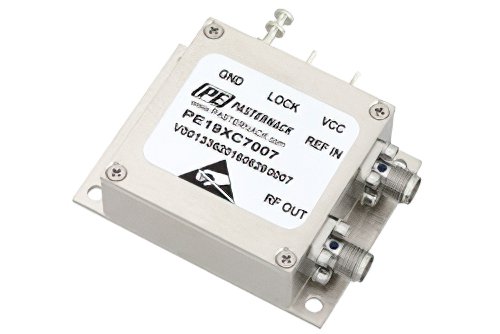

说明2 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA 说明2 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA

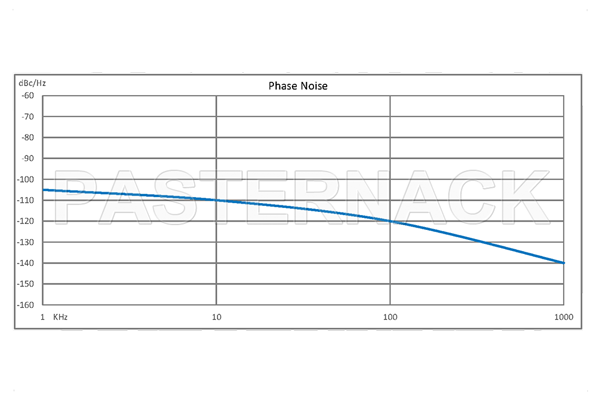

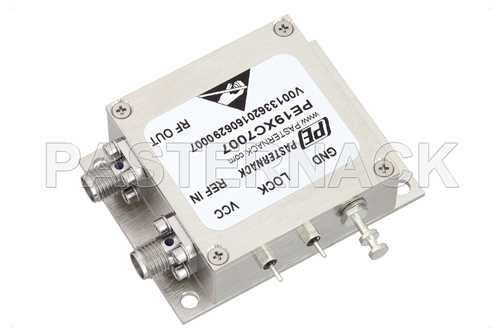

PE19XC7007
说明2 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA
说明2 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA
2 100 +7 dBm -25 -70 -105 -110 +12
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰
说明4 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -95 dBc/Hz，SMA 说明4 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -95 dBc/Hz，SMA

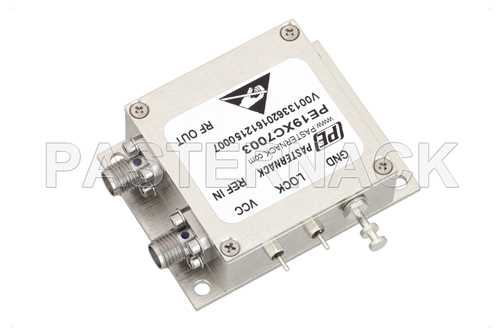

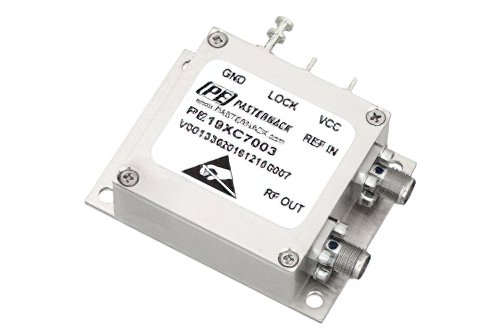

PE19XC7003
说明4 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -95 dBc/Hz，SMA
说明4 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -95 dBc/Hz，SMA

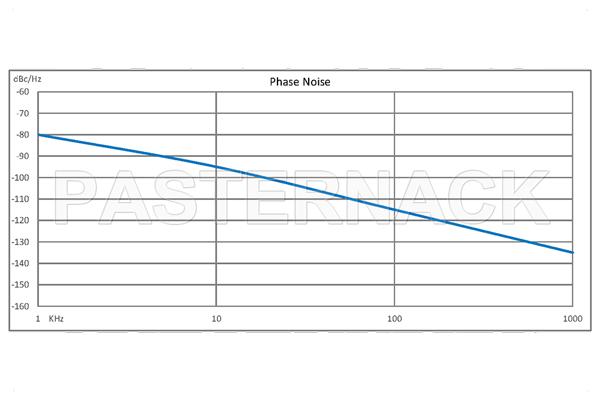

4 10 +7 dBm -25 -70 -95 -120 +12
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

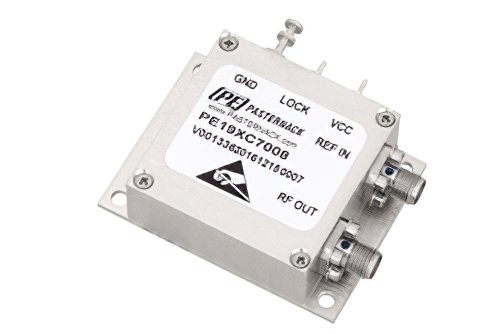

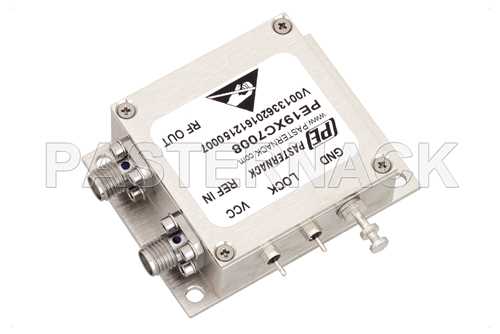

说明4 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA 说明4 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA

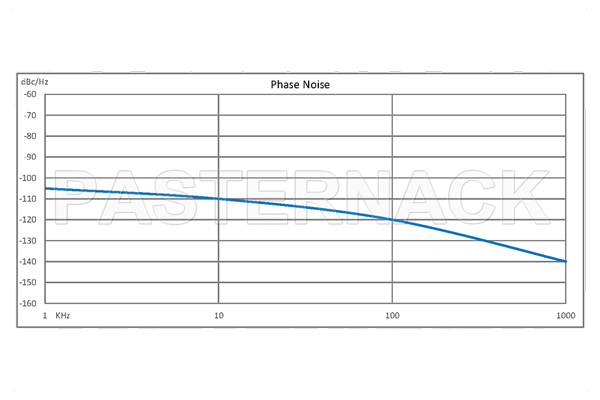

PE19XC7008
说明4 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA
说明4 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，SMA
4 100 +7 dBm -25 -70 -105 -110 +12
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

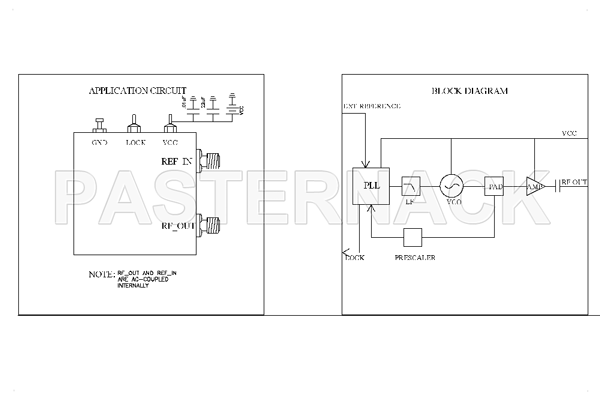

说明6 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -95 dBc/Hz，SMA 说明6 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -95 dBc/Hz，SMA

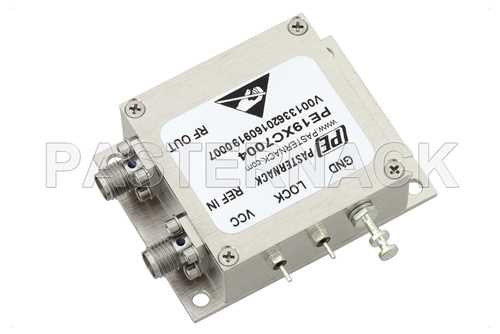

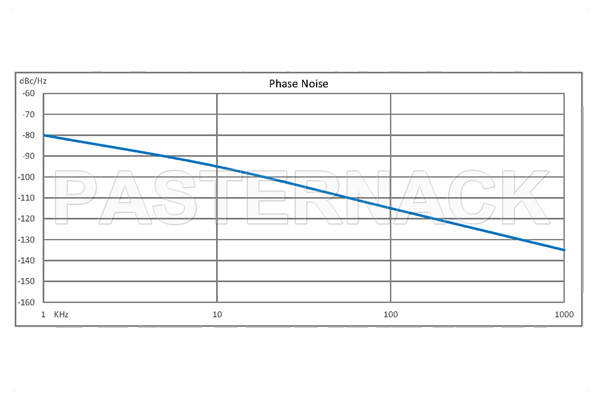

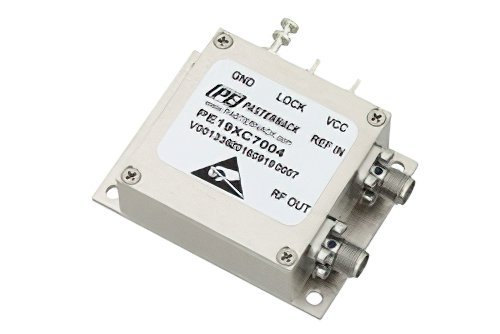

PE19XC7004
说明6 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -95 dBc/Hz，SMA
说明6 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -95 dBc/Hz，SMA
6 10 +7 dBm -25 -70 -80 -95 +12
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

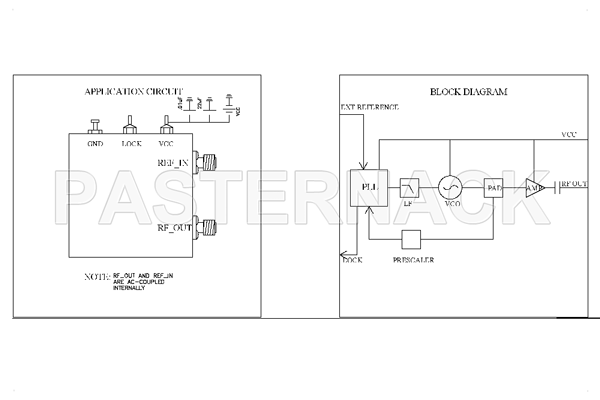

说明6 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -90 dBc/Hz，SMA 说明6 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -90 dBc/Hz，SMA

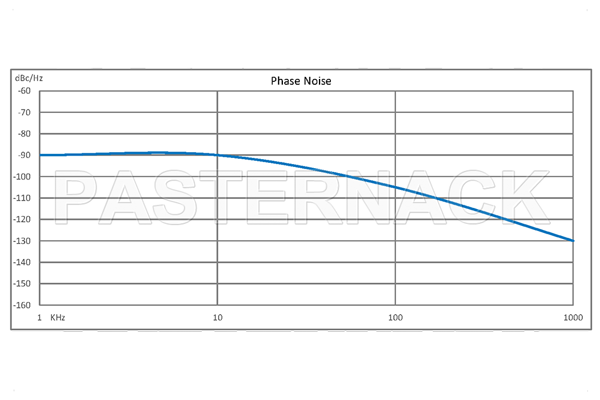

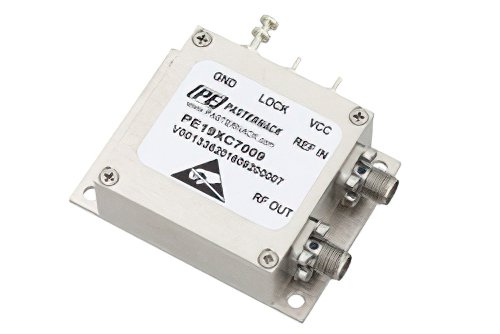

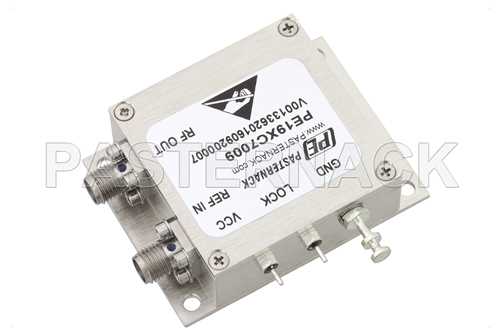

PE19XC7009
说明6 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -90 dBc/Hz，SMA
说明6 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -90 dBc/Hz，SMA
6 100 +7 dBm -25 -70 -90 -90 +12

表面贴装 (SMT) 锁相振荡器

零件编号和其他视图 频段(GHz) 外部 基准 (MHz) 输出功率 (dBm) (typ) 第二 谐波 输出 （dBc） 杂散 输出 （dBc） 相位噪声 @ 1 KHz 偏移 (dBc/Hz) 相位噪声 @ 10 KHz 偏移 (dBc/Hz) 电压 电源 (Vdc)
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰
说明表面贴装 (SMT) 500 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -105 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 500 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -105 dBc/Hz，0.9 英寸封装

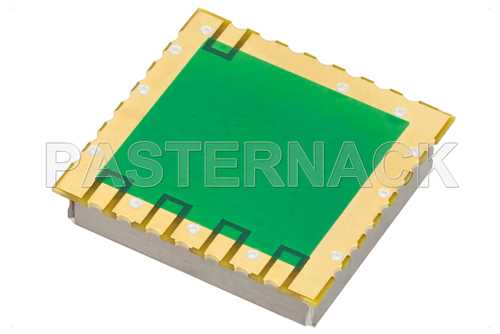

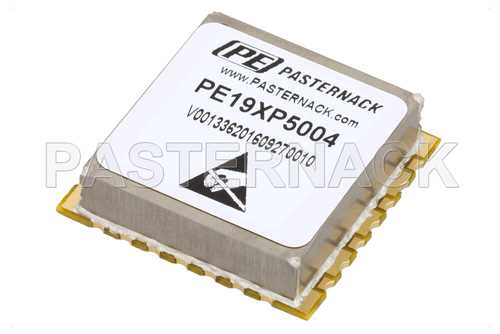

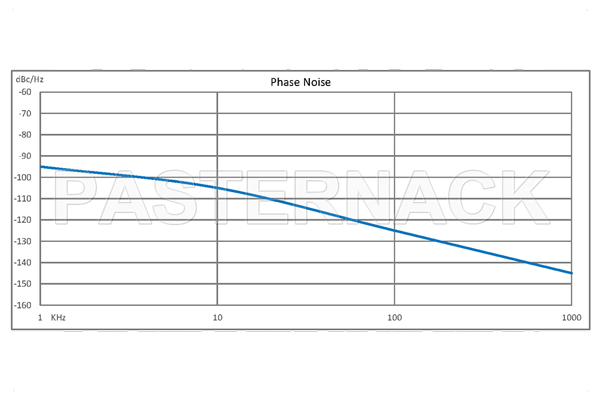

PE19XP5004
说明表面贴装 (SMT) 500 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -105 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 500 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -105 dBc/Hz，0.9 英寸封装
0.5 10 +7 dBm -25 -70 -95 -105 +5
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰
说明表面贴装 (SMT) 500 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 500 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装

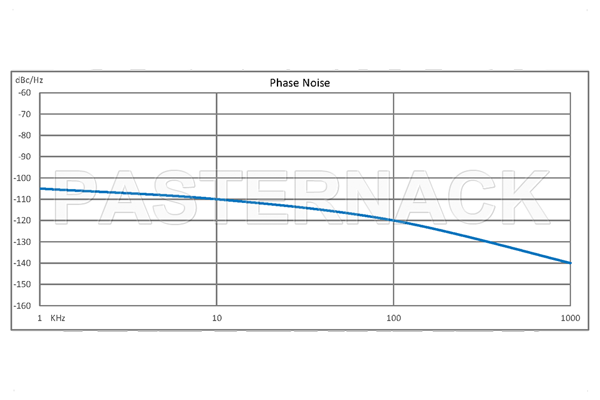

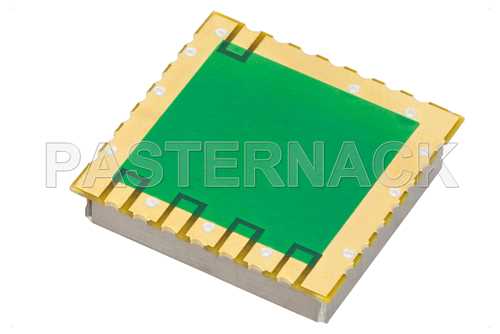

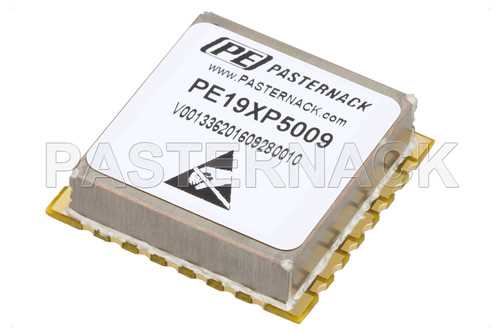

PE19XP5009
说明表面贴装 (SMT) 500 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 500 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装
0.5 100 +7 dBm -25 -70 -105 -100 +5
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

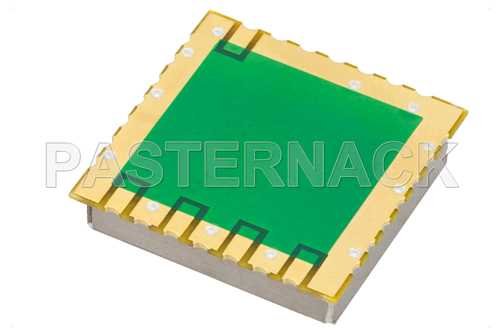

说明表面贴装 (SMT) 1,000 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 1,000 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，0.9 英寸封装

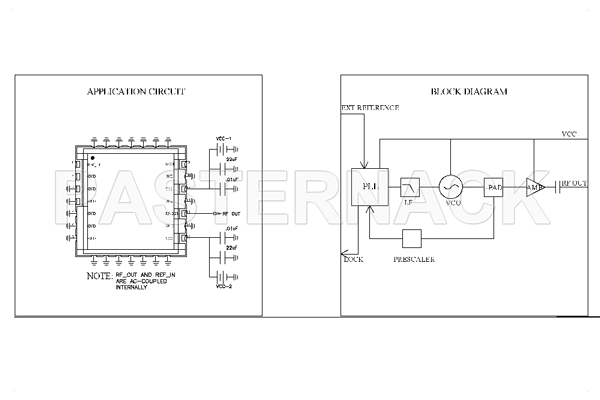

PE19XP5005
说明表面贴装 (SMT) 1,000 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 1,000 MHz 锁相振荡器，10 MHz 外部基准，相位噪声 -100 dBc/Hz，0.9 英寸封装
1 10 +7 dBm -25 -70 -90 -100 +5
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

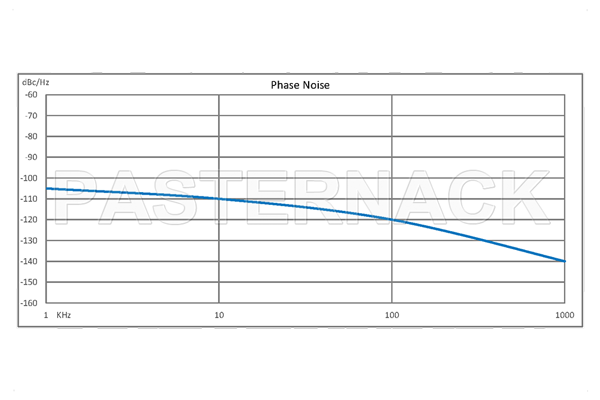

说明表面贴装 (SMT) 1,000 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 1,000 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装

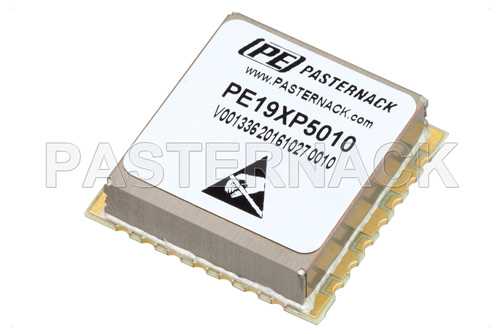

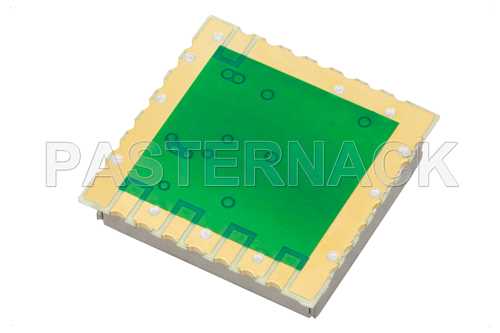

PE19XP5010
说明表面贴装 (SMT) 1,000 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 1,000 MHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装
1 100 +7 dBm -25 -70 -105 -110 +5
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

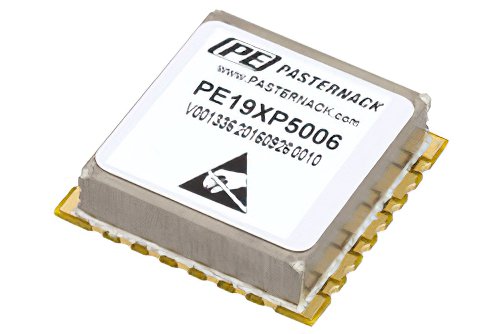

说明2 GHz 锁相振荡器，0.9 英寸 SMT（表面贴装）封装，10 MHz 外部基准，相位噪声 -100 dBc/Hz 说明2 GHz 锁相振荡器，0.9 英寸 SMT（表面贴装）封装，10 MHz 外部基准，相位噪声 -100 dBc/Hz

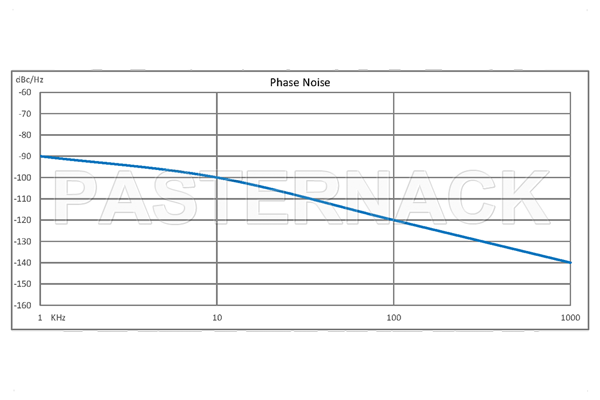

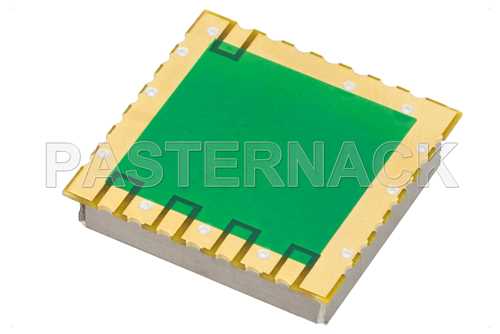

PE19XP5006
说明2 GHz 锁相振荡器，0.9 英寸 SMT（表面贴装）封装，10 MHz 外部基准，相位噪声 -100 dBc/Hz
说明2 GHz 锁相振荡器，0.9 英寸 SMT（表面贴装）封装，10 MHz 外部基准，相位噪声 -100 dBc/Hz
2 10 +7 dBm -25 -70 -90 -100 +5
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰
说明表面贴装 (SMT) 2 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 2 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装

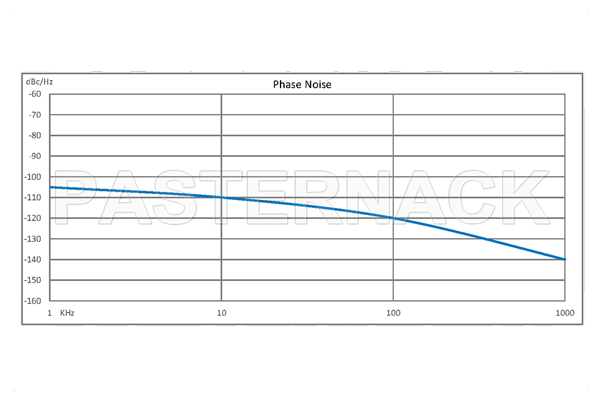

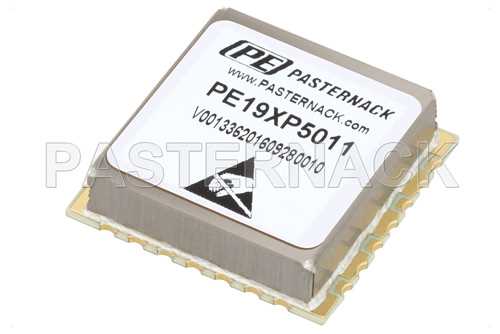

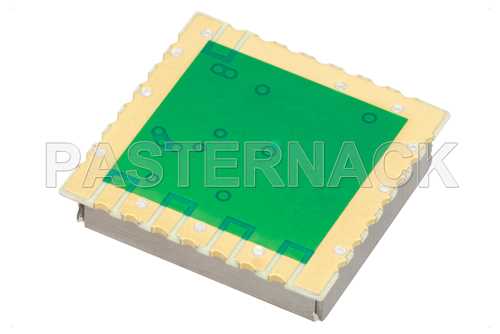

PE19XP5011
说明表面贴装 (SMT) 2 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 2 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装
2 100 +7 dBm -25 -70 -105 -110 +5
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

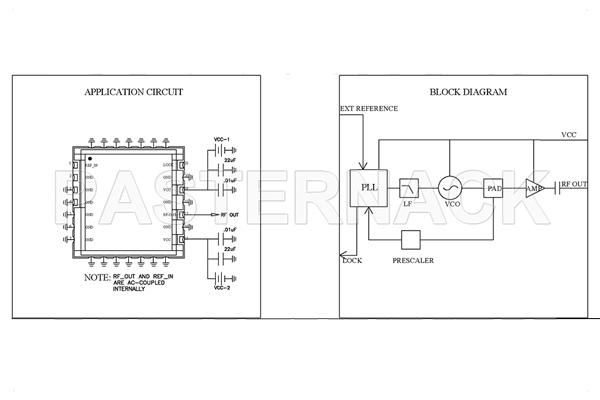

说明表面贴装 (SMT) 4 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -98 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 4 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -98 dBc/Hz，0.9 英寸封装

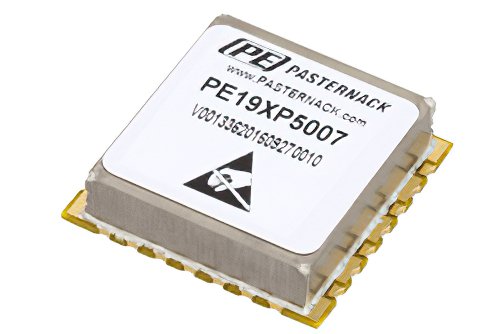

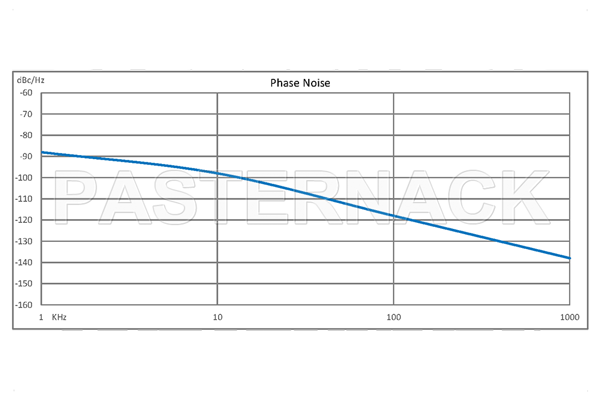

PE19XP5007
说明表面贴装 (SMT) 4 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -98 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 4 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -98 dBc/Hz，0.9 英寸封装
4 10 +7 dBm -25 -70 -88 -98 +5
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

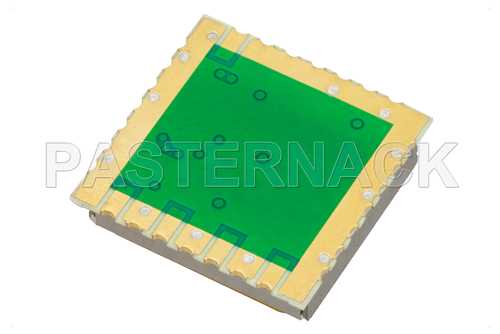

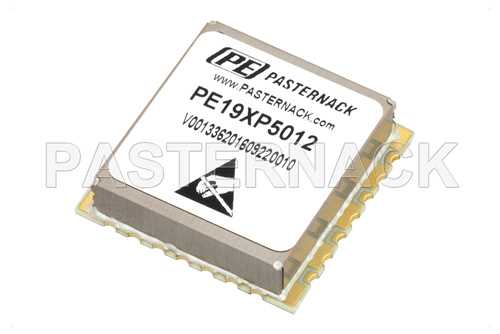

说明表面贴装 (SMT) 4 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 4 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装
PE19XP5012
说明表面贴装 (SMT) 4 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 4 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -110 dBc/Hz，0.9 英寸封装
4 100 +7 dBm -25 -70 -105 -110 +5
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

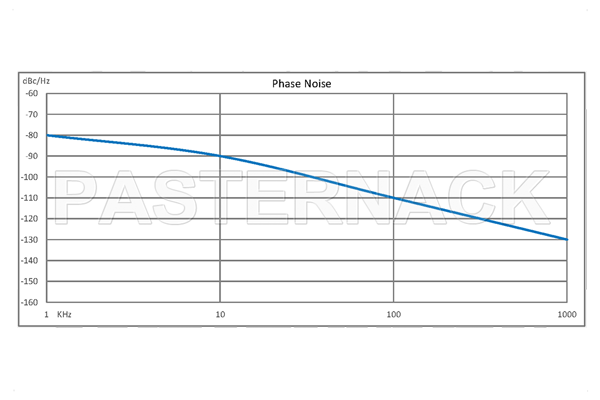

说明表面贴装 (SMT) 6 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -90 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 6 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -90 dBc/Hz，0.9 英寸封装

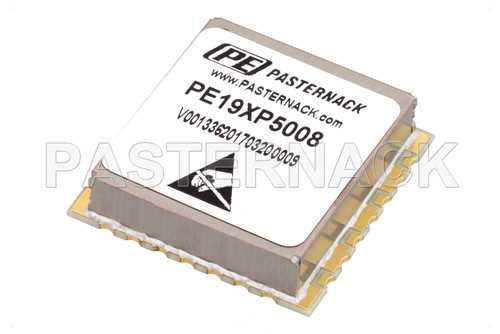

PE19XP5008
说明表面贴装 (SMT) 6 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -90 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 6 GHz 锁相振荡器，10 MHz 外部基准，相位噪声 -90 dBc/Hz，0.9 英寸封装
6 10 +7 dBm -25 -70 -80 -90 +5
WR-12 PIN二极管单刀单掷波导开关，工作频率为60 GHz至90 GHz， E频段，带UG-387/U法兰

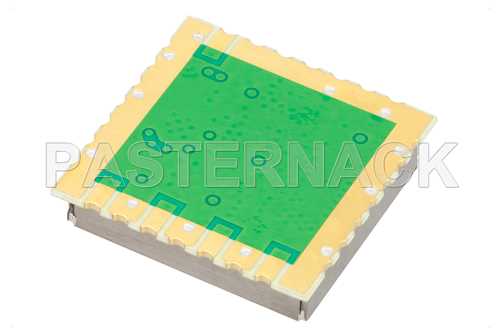

说明表面贴装 (SMT) 6 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -90 dBc/Hz，0.9 英寸封装 说明表面贴装 (SMT) 6 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -90 dBc/Hz，0.9 英寸封装

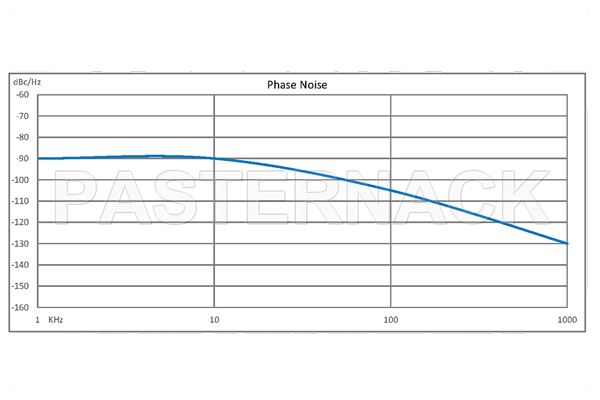

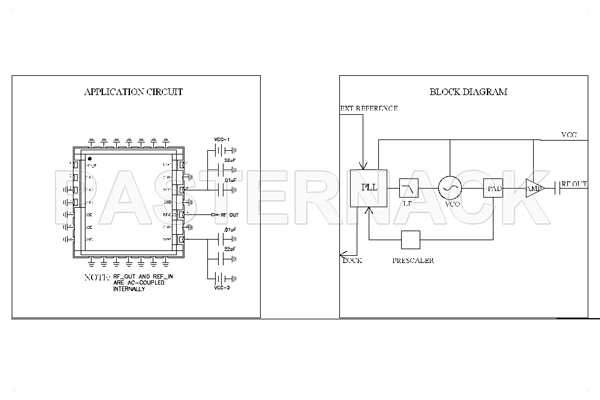

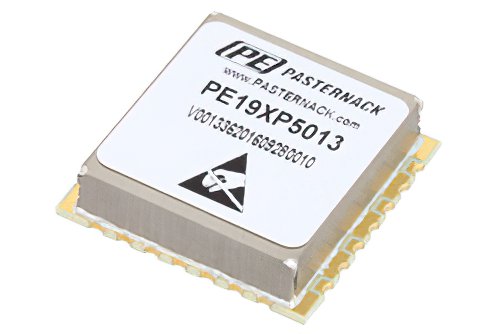

PE19XP5013
说明表面贴装 (SMT) 6 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -90 dBc/Hz，0.9 英寸封装
说明表面贴装 (SMT) 6 GHz 锁相振荡器，100 MHz 外部基准，相位噪声 -90 dBc/Hz，0.9 英寸封装
6 100 +7 dBm -25 -70 -90 -90 +5

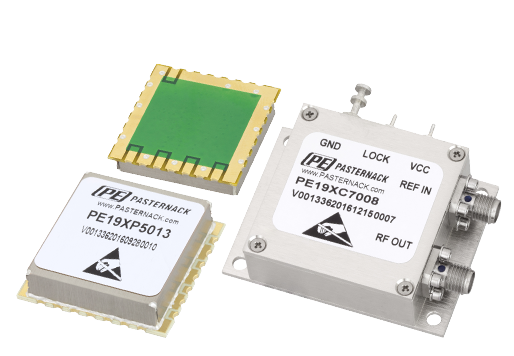

Pasternack 外部基准锁相振荡器 (PLO)

Pasternack 锁相振荡器有50、100、500、1000、2000、4000 和 6000 MHz 固定输出频率可供选择。这些锁相振荡器的标准性能包括在 10 KHz 偏移下 -105 dBc/Hz 的优良相位噪声、+7 dBm 的缓冲输出功率、低二次谐波以及分别为 -25 dBc 和 -70 dBc 的杂散抑制水平。它们需要 10 MHz 或 100 MHz 的外部频率基准，并具备TTL 锁定检测，可发出失锁状态信号。

这些锁相振荡器符合 RoHS 标准，其工作温度范围为 -30°C 到 +70°C。它们需要单正直流电压电源，提供 SMA 连接或紧凑表面贴装或封装形式。SMA 连接封装镀镍，带有直流偏置和信号插针以及集成安装底板。

表面贴装封装具有金包镍安装表面与适用于安装足迹的可下载 Gerber 文件软件。这些锁相振荡器的设计坚固耐用，并可承受严格的 MIL-STD-202 冲击和振动环境测试条件。
