高功率 PIN 二极管射频开关

高功率 PIN 二极管射频开关

  • PIN 二极管开关频率范围为 20 MHz 到 2700 MHz
  • 单刀双掷 (SPDT) 50 欧姆反射设计
  • 输入 CW 额定功率（热开关）高达 150 瓦
  • 高隔离典型值达 75 dB
  • 集成TTL兼容驱动逻辑电路图
  • 坚固的封装设计，SMA 母头连接器
  • 所有型号出口分类均为 EAR99
一件起发,当天发货！
零件编号和其他视图 频段 (MHz) 插入损耗典型值(dB) 隔离度典型值 (dB) 标准电压驻波比 最大开关速度 (µsec) 最大工作（冷开关）CW 输入功率 (瓦) 最大工作（热开关）CW 输入功率 (瓦) 最大工作峰值功率（1 µsec 脉冲） (瓦)
单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 500 MHz ，高达 150 瓦（+51.8 dBm）， SMA
说明 单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 500 MHz ，高达 150 瓦（+51.8 dBm）， SMA 说明 单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 500 MHz ，高达 150 瓦（+51.8 dBm）， SMA

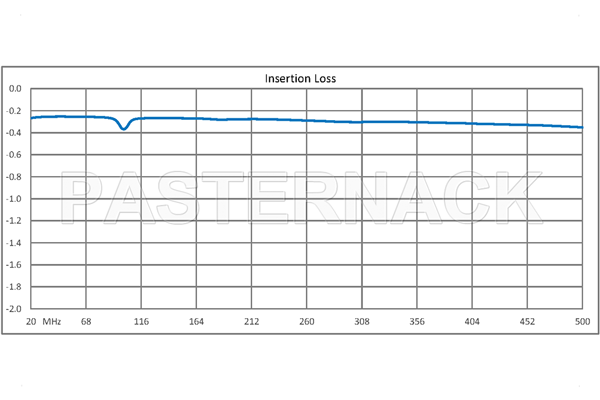

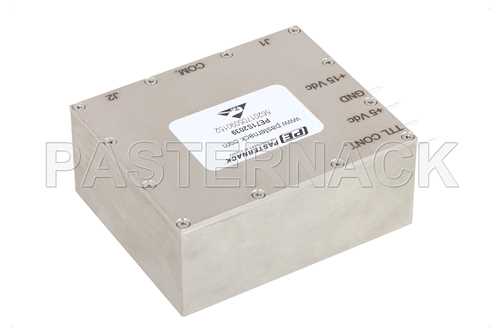

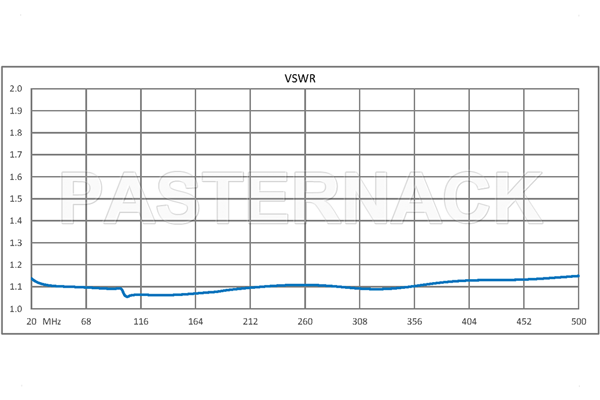

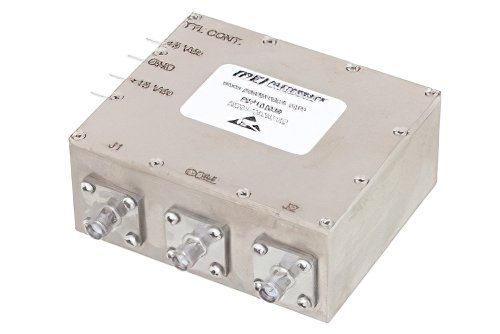

PE71S2039
说明 单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 500 MHz ，高达 150 瓦（+51.8 dBm）， SMA 说明 单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 500 MHz ，高达 150 瓦（+51.8 dBm）， SMA
20至500 0.3 60 1.1:1 40 --- 150 ---
单刀双掷 PIN 二极管开关，工作频率为 100 MHz 到 500 MHz ，高达 250 瓦（+54 dBm）， SMA
说明单刀双掷 PIN 二极管开关，工作频率为 100 MHz 到 500 MHz ，高达 250 瓦（+54 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 100 MHz 到 500 MHz ，高达 250 瓦（+54 dBm）， SMA

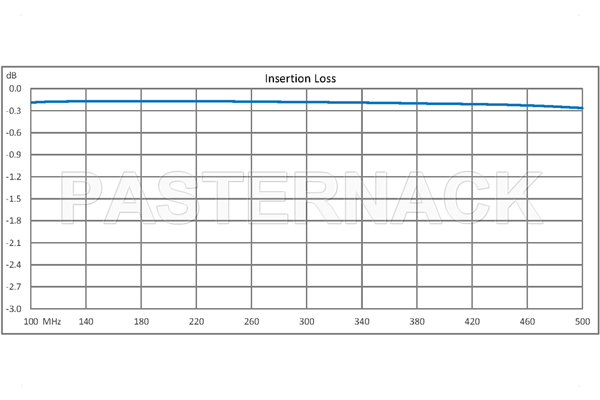

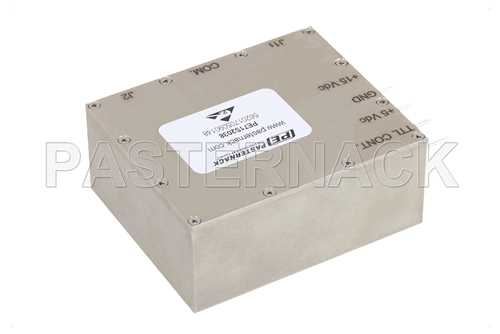

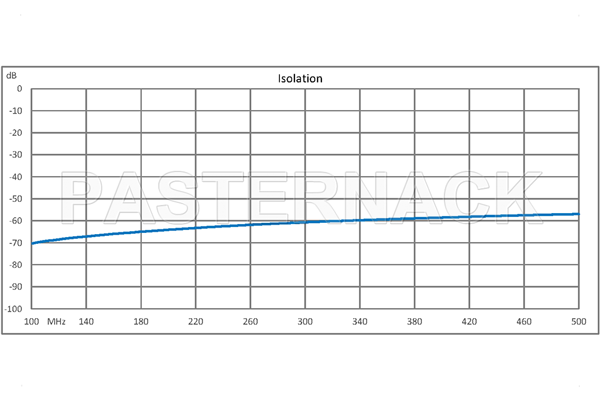

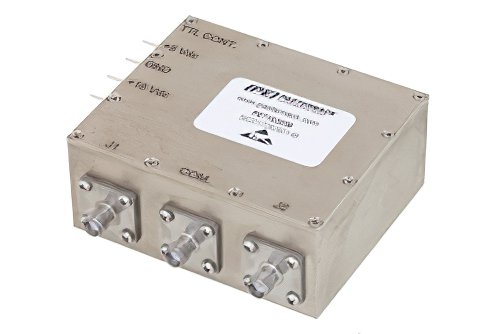

PE71S2038
说明单刀双掷 PIN 二极管开关，工作频率为 100 MHz 到 500 MHz ，高达 250 瓦（+54 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 100 MHz 到 500 MHz ，高达 250 瓦（+54 dBm）， SMA
100至500 0.2 73 1.1:1 40 250 100 500
单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 1,000 MHz ，高达 150 瓦（+51.8 dBm）， SMA
说明单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 1,000 MHz ，高达 150 瓦（+51.8 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 1,000 MHz ，高达 150 瓦（+51.8 dBm）， SMA

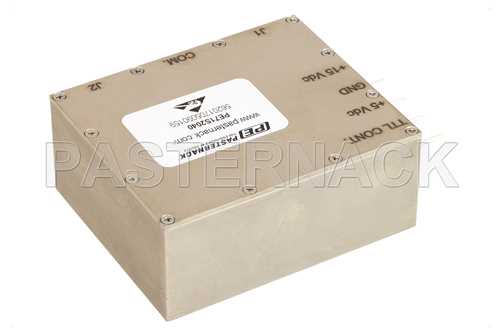

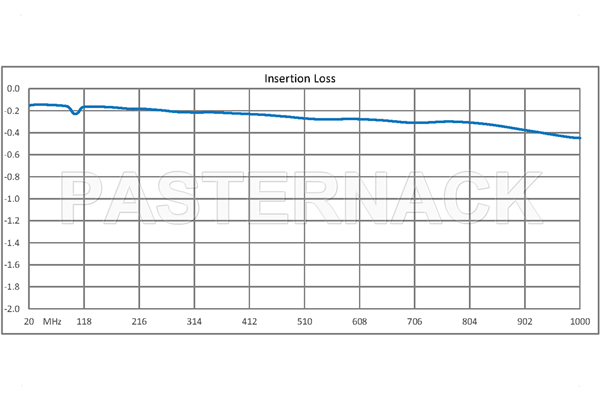

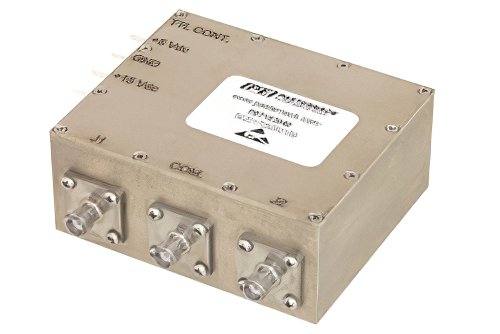

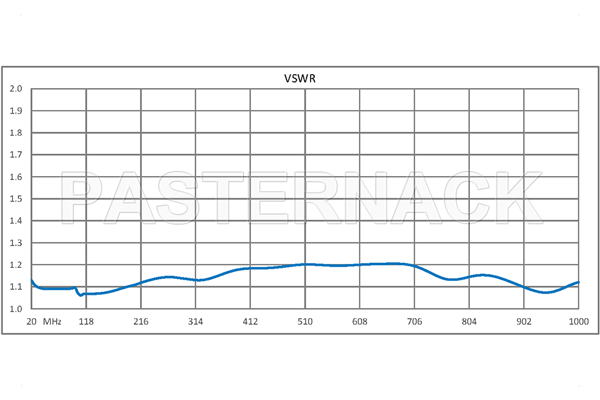

PE71S2040
说明单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 1,000 MHz ，高达 150 瓦（+51.8 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 1,000 MHz ，高达 150 瓦（+51.8 dBm）， SMA
20至1000 0.3 60 1.1:1 40 150 50 ---
单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 2.5 GHz ，高达 25 瓦（+44 dBm）， SMA
说明单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 2.5 GHz ，高达 25 瓦（+44 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 2.5 GHz ，高达 25 瓦（+44 dBm）， SMA

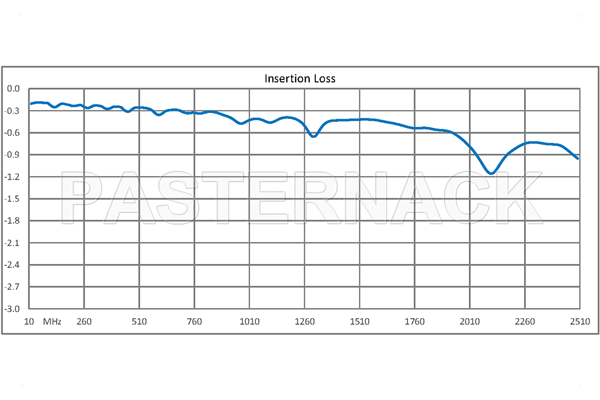

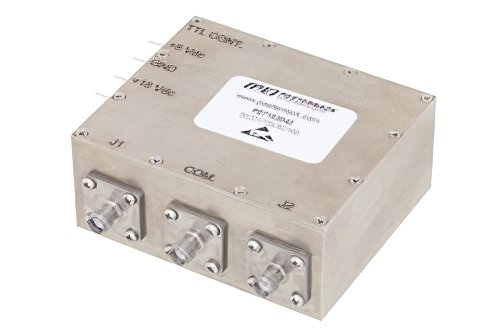

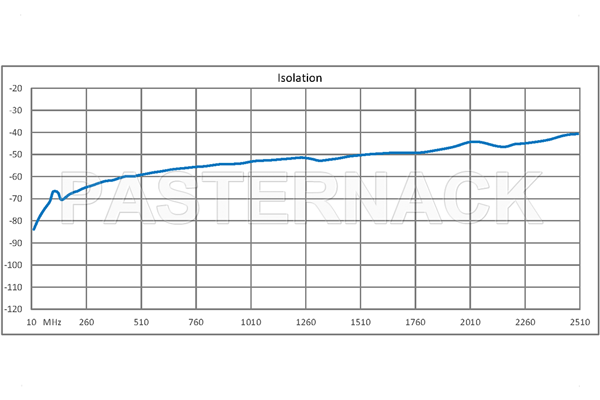

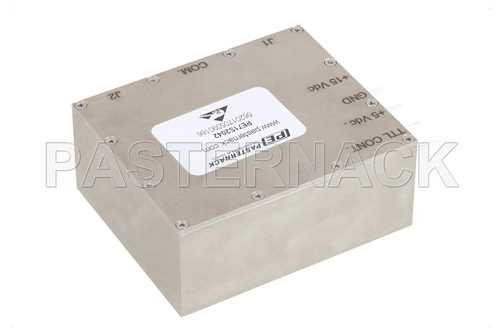

PE71S2042
说明单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 2.5 GHz ，高达 25 瓦（+44 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 20 MHz 到 2.5 GHz ，高达 25 瓦（+44 dBm）， SMA
20至2500 0.5 50 1.2:1 10 --- 20 200
吸收式单刀双掷 PIN 二极管开关，工作频率为 800 MHz 到 2.7 GHz ，高达 100 瓦（+50 dBm）， SMA
说明吸收式单刀双掷 PIN 二极管开关，工作频率为 800 MHz 到 2.7 GHz ，高达 100 瓦（+50 dBm）， SMA 说明吸收式单刀双掷 PIN 二极管开关，工作频率为 800 MHz 到 2.7 GHz ，高达 100 瓦（+50 dBm）， SMA

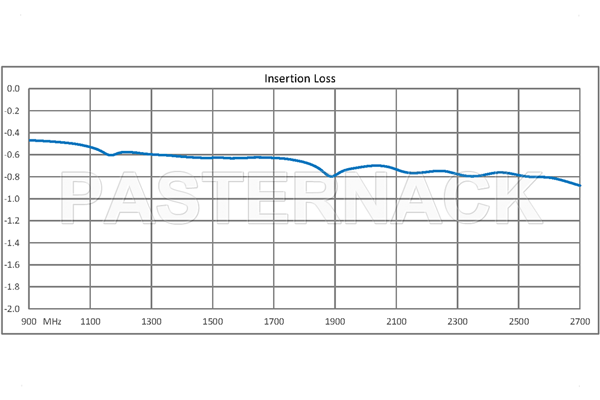

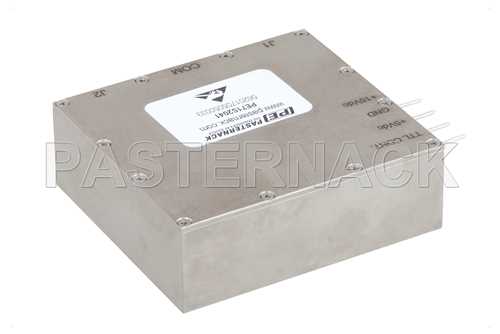

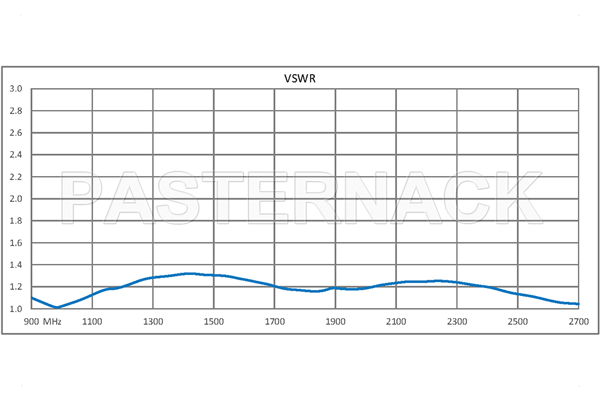

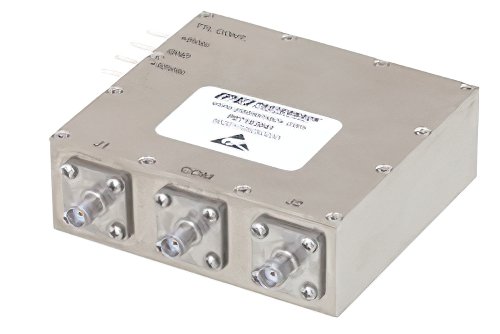

PE71S2041
说明吸收式单刀双掷 PIN 二极管开关，工作频率为 800 MHz 到 2.7 GHz ，高达 100 瓦（+50 dBm）， SMA 说明吸收式单刀双掷 PIN 二极管开关，工作频率为 800 MHz 到 2.7 GHz ，高达 100 瓦（+50 dBm）， SMA
800至2700 0.7 75 1.2:1 6 100 30 ---
单刀双掷 PIN 二极管开关，工作频率为 30 MHz 到 530 MHz ，高达 5 瓦（+37 dBm）， SMA
说明单刀双掷 PIN 二极管开关，工作频率为 30 MHz 到 530 MHz ，高达 5 瓦（+37 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 30 MHz 到 530 MHz ，高达 5 瓦（+37 dBm）， SMA

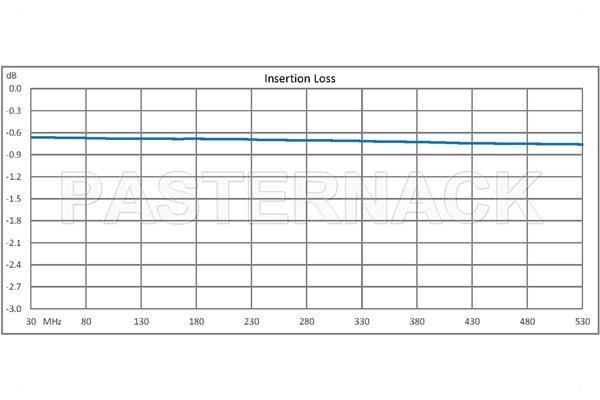

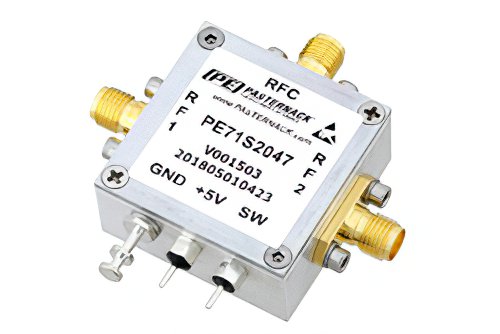

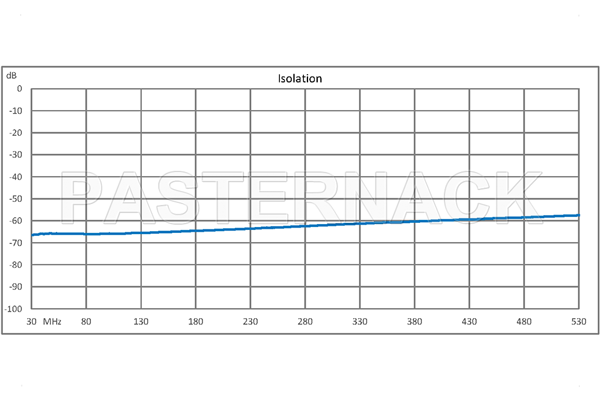

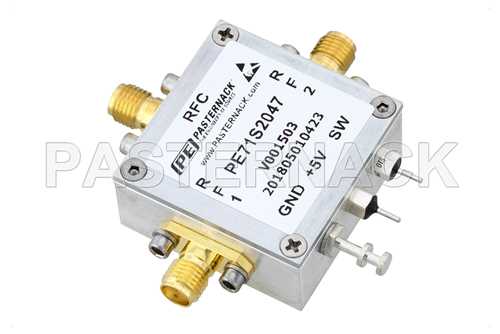

PE71S2047
说明单刀双掷 PIN 二极管开关，工作频率为 30 MHz 到 530 MHz ，高达 5 瓦（+37 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 30 MHz 到 530 MHz ，高达 5 瓦（+37 dBm）， SMA
30至530 0.6 60 1.2:1 0.15 --- 5 ---
单刀双掷 PIN 二极管开关，工作频率为 50 MHz 到 1.5 GHz ，高达 4 瓦（+36 dBm）， SMA
说明单刀双掷 PIN 二极管开关，工作频率为 50 MHz 到 1.5 GHz ，高达 4 瓦（+36 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 50 MHz 到 1.5 GHz ，高达 4 瓦（+36 dBm）， SMA

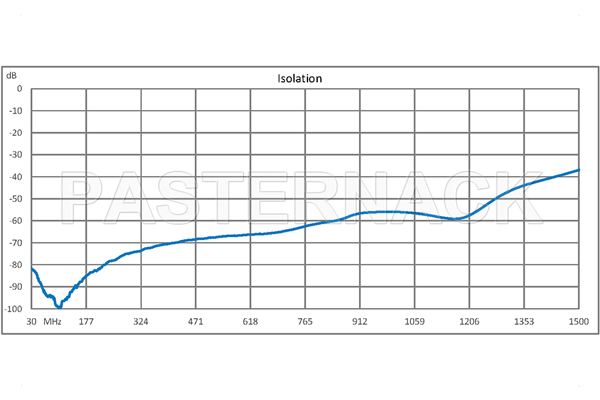

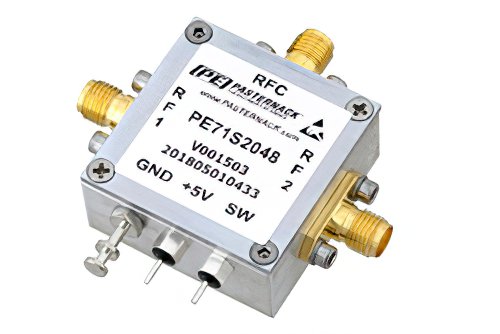

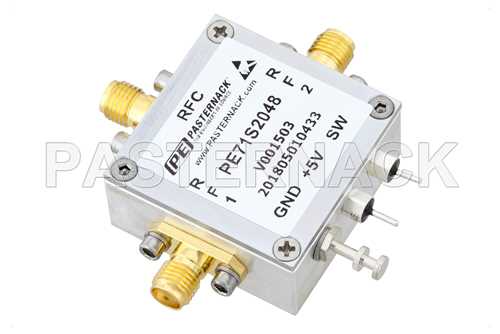

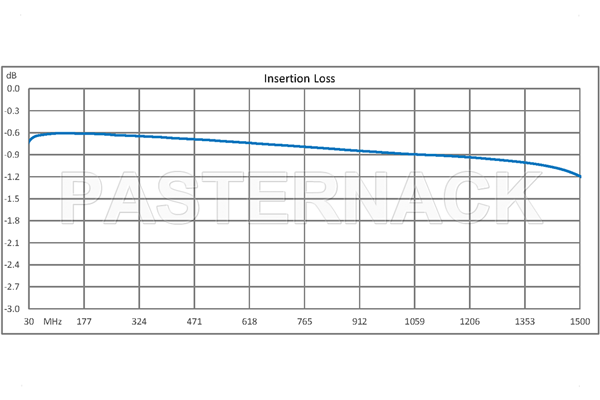

PE71S2048
说明单刀双掷 PIN 二极管开关，工作频率为 50 MHz 到 1.5 GHz ，高达 4 瓦（+36 dBm）， SMA 说明单刀双掷 PIN 二极管开关，工作频率为 50 MHz 到 1.5 GHz ，高达 4 瓦（+36 dBm）， SMA
50至1500 0.8 60 1.2:1 0.15 --- 4 ---

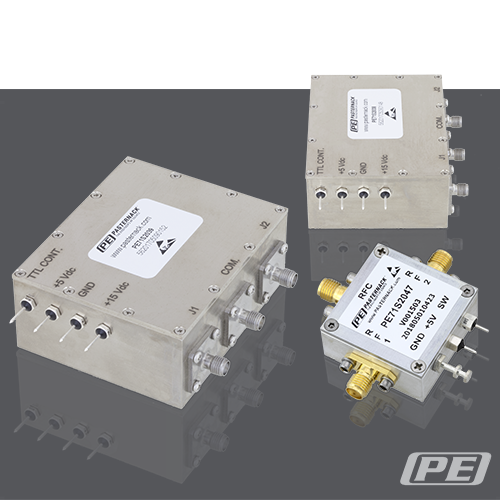

Pasternack 高功率 PIN 二极管射频开关

Pasternack 单刀双掷高功率 PIN 二极管射频开关为发送，接收信号路由应用提供了理想的性能，具有高达 150 瓦的输入 CW 额定功率（热开关），高达 75 dB （典型值）的高隔离度水平。 频率范围为 20 MHz 到 2700 MHz。

这些单刀双掷高功率 PIN 二极管开关提供优良的功率处理，隔离度，具有宽带性能，快速开关速度。 这些固态 PIN 二极管开关是发射，接收应用的理想选择，适用于从天线连接到接收器或频率变化的发射器

典型应用包括雷达系统、电子战应用、基站基础设施、中继器、军用/微波无线电、公共安全/地面移动无线通信、UHF/VHF 无线电以及测试，测量应用。
