带 D-SUB 连接器的机电开关

带 D-SUB 控制端的机电开关

一件起发，当天发货！

44 种不同的射频机电开关型号，宽频带宽从直流至26.5 GHz
单刀双掷、多掷和转换同轴射频继电器开关的设计高度可靠，额定寿命周期可达500万次
射频开关功率处理能力高达 600瓦 CW (@ 1 MHz)
此 D-sub 控制机电开关系列的卓越性能包括 0.15 dB 插入损耗和 90 dB 隔离度水平
带闩锁或故障保护制动器和 TTL 逻辑电路
紧凑型封装外形, SMA 或 N 型连接器
所有型号均符合 RoHS 和 REACH 标准，并保证满足 MIL-STD-202 冲击和振动环境测试条件

图像

零件编号
其他视图

频率

范围

(GHz)

类型

致动器/

产品特性

插入
损耗，
典型值 (dB)

隔离，
典型值
（dB）

输入
功率，最大
(瓦)

连接器

控制

电压

(Volts)

制动

电流

(mA)

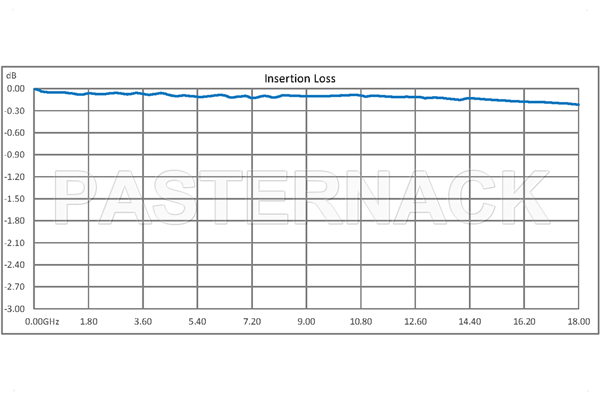

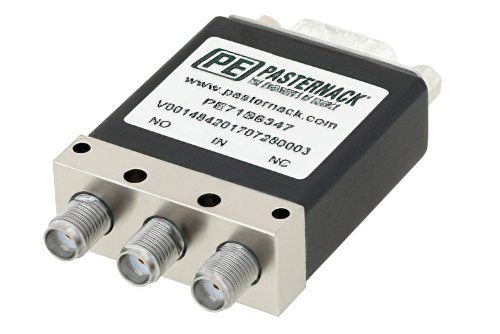

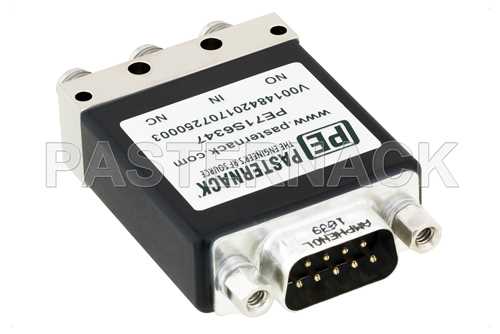

		PE71S6347	DC ~18	单刀双掷 (SPDT)	故障保护	0.15	85	90	SMA 母头	12	200

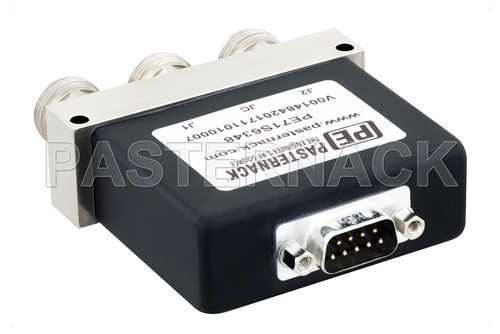

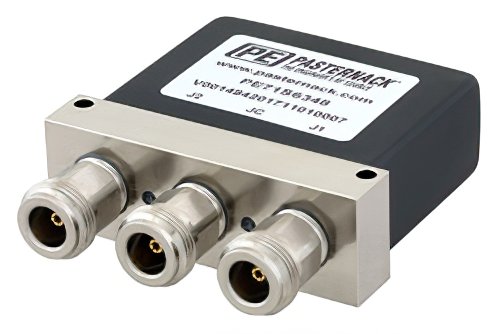

		PE71S6348	DC ~12	单刀双掷 (SPDT)	故障保护	0.3	90	600	N 型母头	12	200

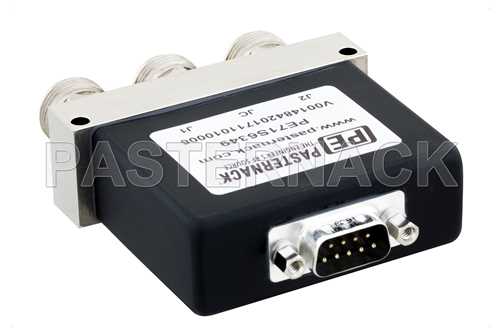

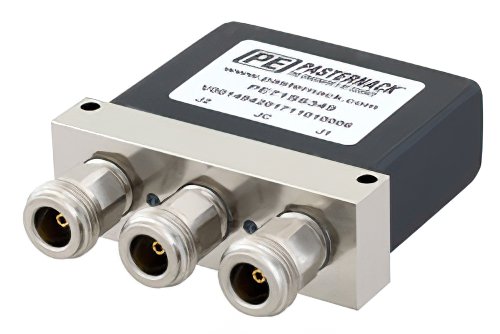

		PE71S6349	DC ~12	单刀双掷 (SPDT)	闩锁	0.3	90	600	N 型母头	12	200

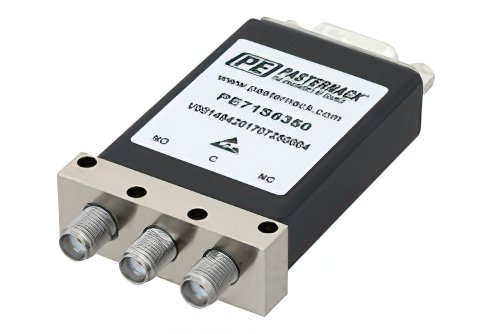

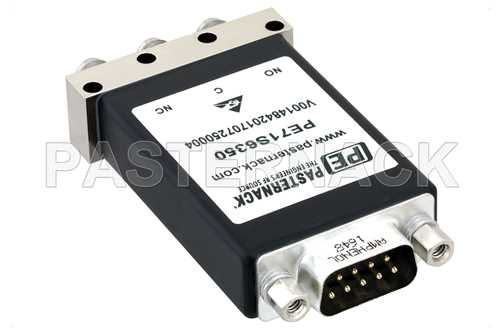

		PE71S6350	DC ~12.4	单刀双掷 (SPDT)	故障保护 / TTL	0.15	85	90	SMA 母头	12	200

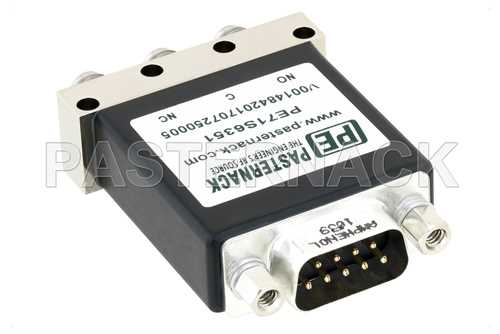

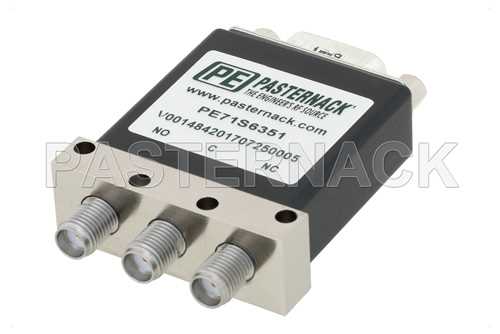

		PE71S6351	DC ~18	单刀双掷 (SPDT)	故障保护 / 指示器	0.15	85	90	SMA 母头	12	200

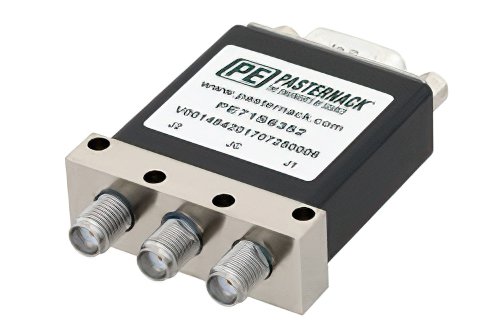

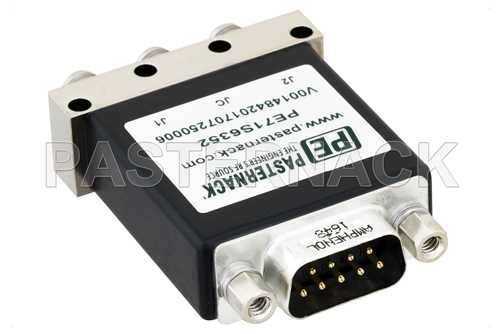

		PE71S6352	DC ~18	单刀双掷 (SPDT)	闩锁	0.15	80	90	SMA 母头	12	200

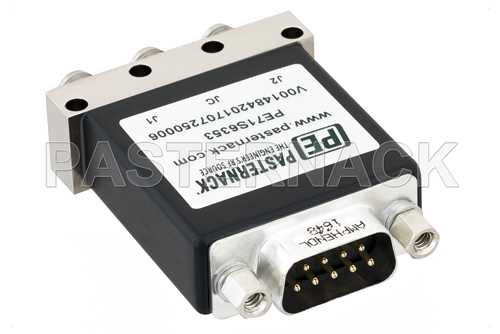

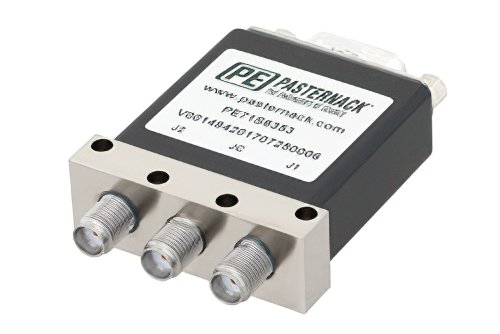

		PE71S6353	DC ~18	单刀双掷 (SPDT)	闩锁 / 指示器	0.15	80	90	SMA 母头	12	200

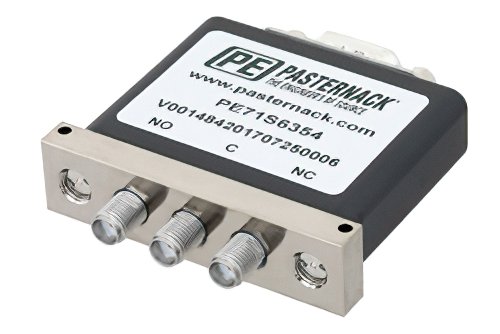

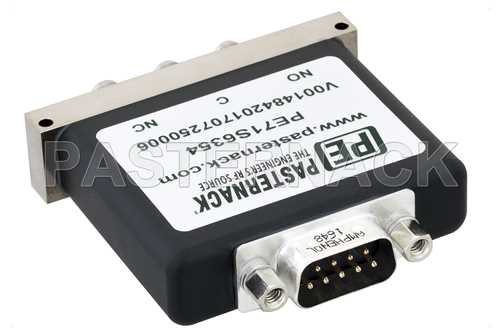

		PE71S6354	DC ~18	单刀双掷 (SPDT)	故障保护 / 端接	0.15	85	90	SMA 母头	12	200

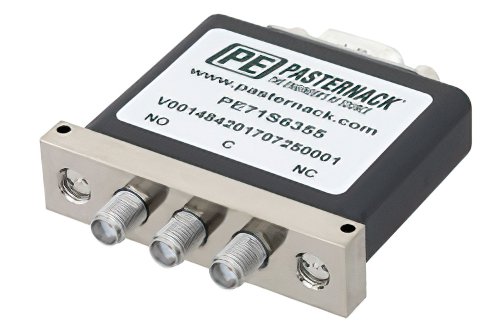

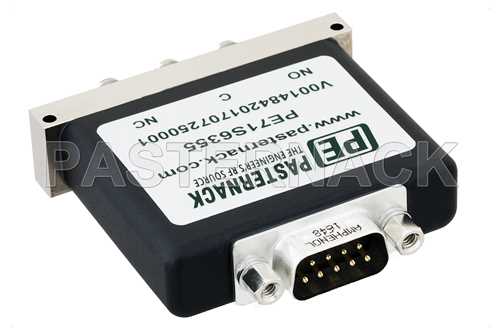

		PE71S6355	DC ~18	单刀双掷 (SPDT)	故障保护 / 端接	0.15	85	90	SMA 母头	28	90

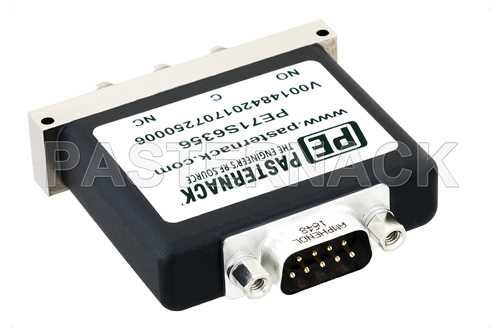

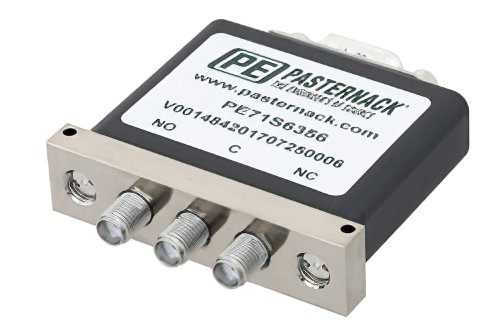

		PE71S6356	DC ~26.5	单刀双掷 (SPDT)	故障保护 / 端接	0.15	80	90	SMA 母头	12	200

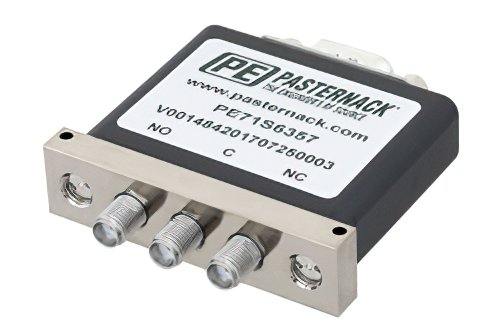

		PE71S6357	DC ~26.5	单刀双掷 (SPDT)	故障保护 / 端接	0.15	80	90	SMA 母头	28	90

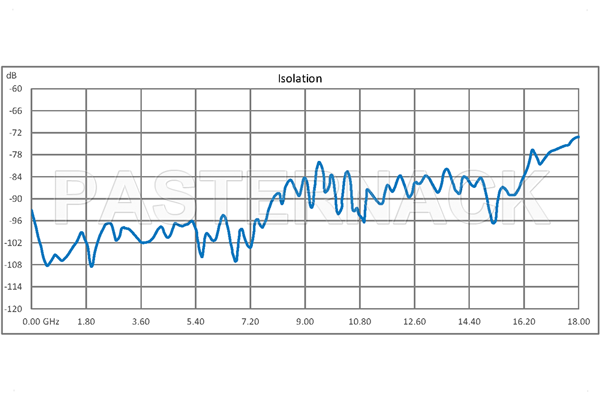

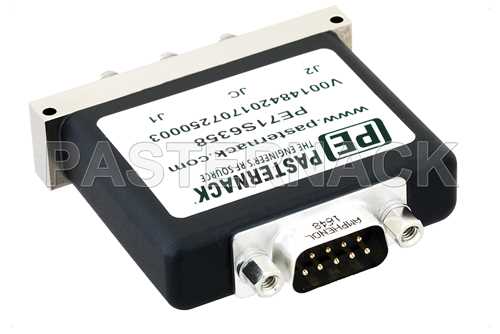

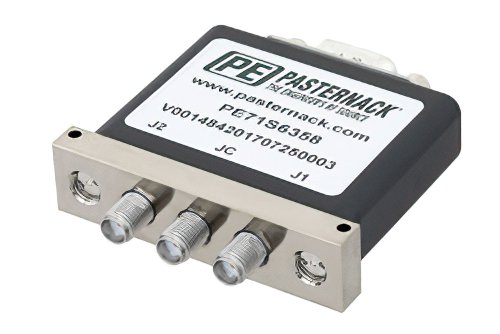

		PE71S6358	DC ~18	单刀双掷 (SPDT)	闩锁 / 端接	0.15	85	90	SMA 母头	12	200

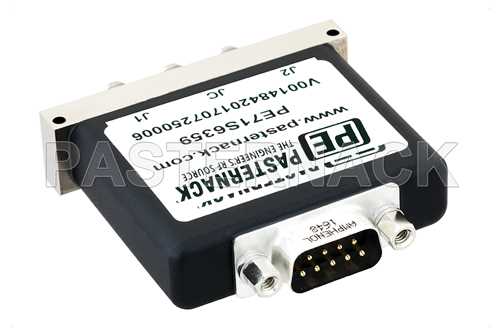

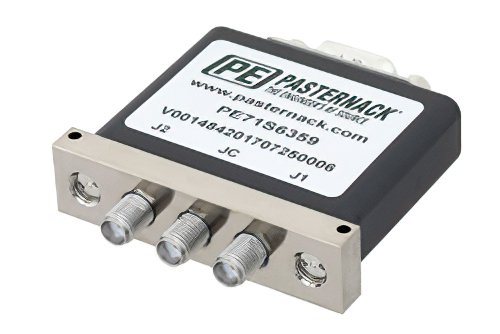

		PE71S6359	DC ~18	单刀双掷 (SPDT)	闩锁 / 端接	0.15	85	90	SMA 母头	28	90

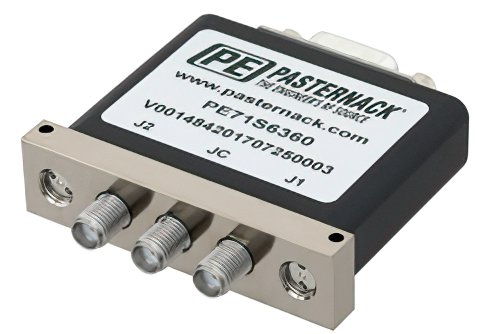

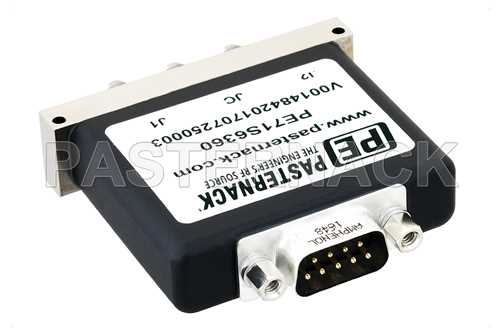

		PE71S6360	DC ~26.5	单刀双掷 (SPDT)	闩锁 / 端接	0.15	80	90	SMA 母头	12	200

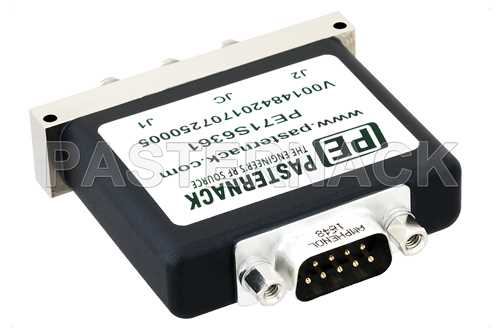

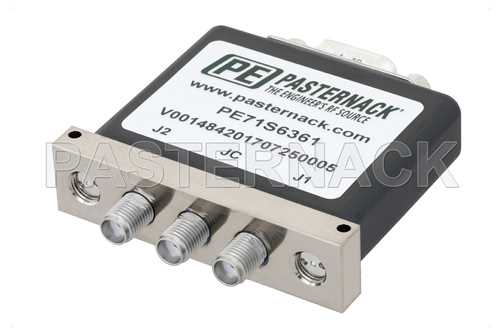

		PE71S6361	DC ~26.5	单刀双掷 (SPDT)	闩锁 / 端接	0.15	80	90	SMA 母头	28	90

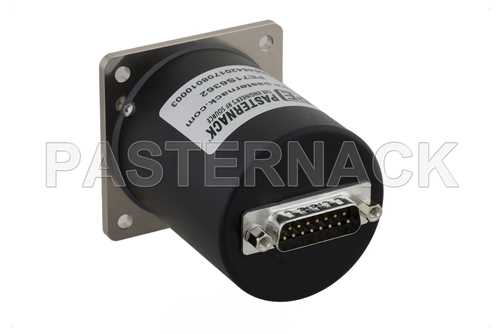

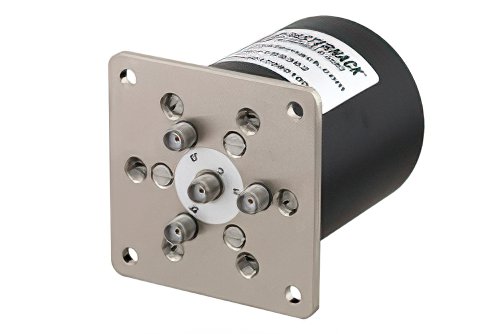

		PE71S6362	DC ~18	单刀三掷	闩锁	0.15	80	90	SMA 母头	28	90

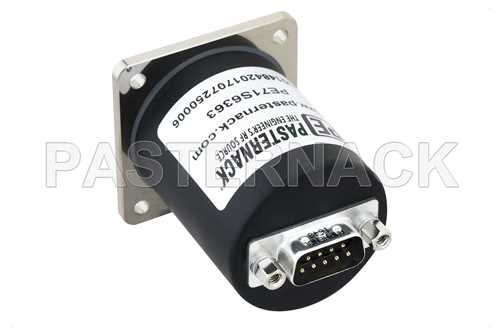

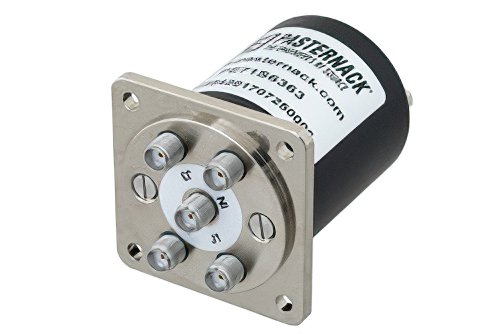

		PE71S6363	DC ~18	单刀四掷	常开	0.15	80	90	SMA 母头	12	200

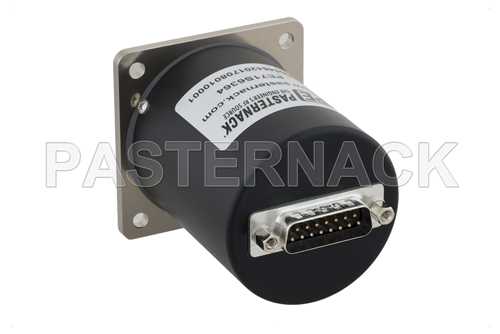

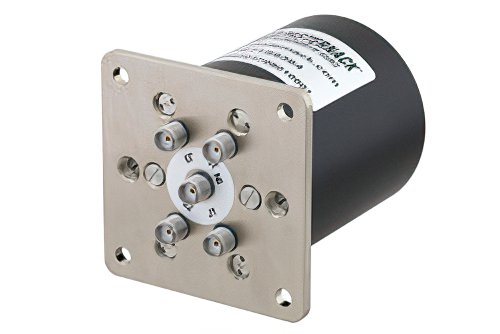

		PE71S6364	DC ~18	单刀四掷	闩锁 / 端接	0.15	80	90	SMA 母头	12	200

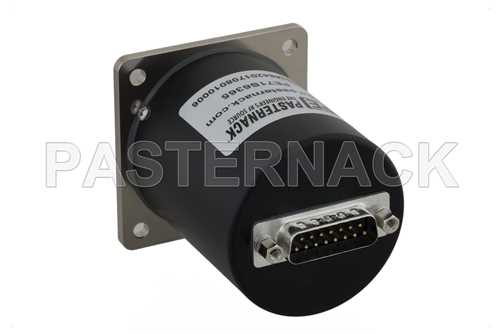

		PE71S6365	DC ~18	单刀四掷	闩锁 / 端接	0.15	80	90	SMA 母头	28	90

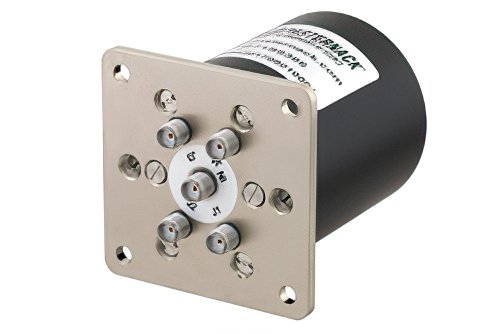

		PE71S6366	DC ~26.5	单刀四掷	闩锁 / 端接	0.15	80	90	SMA 母头	12	200

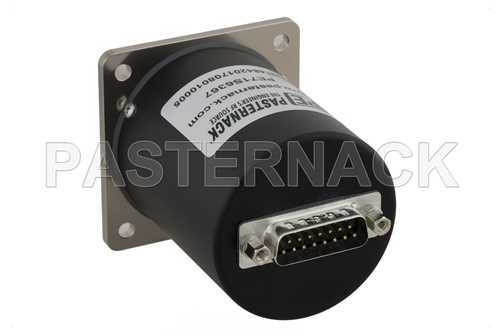

		PE71S6367	DC ~26.5	单刀四掷	闩锁 / 端接	0.15	80	90	SMA 母头	28	90

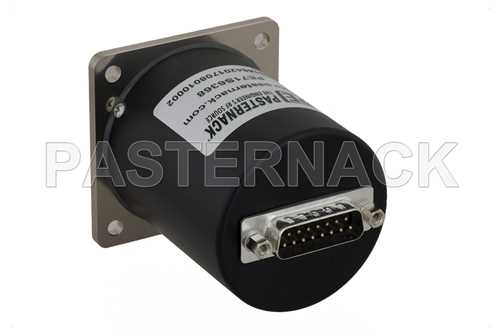

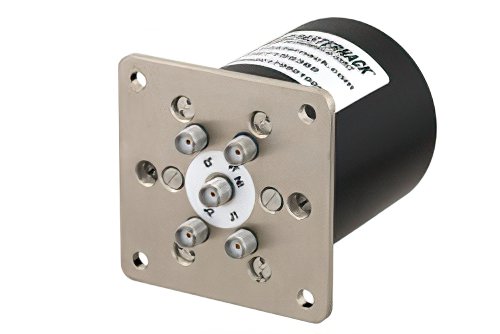

		PE71S6368	DC ~18	单刀四掷	常开 / 端接	0.15	80	90	SMA 母头	12	200

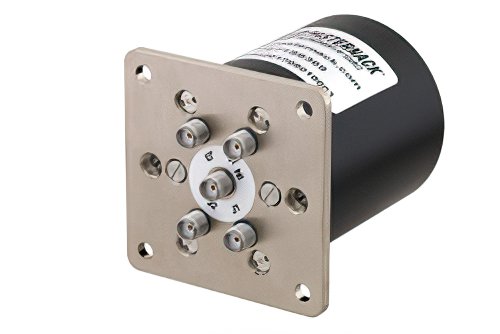

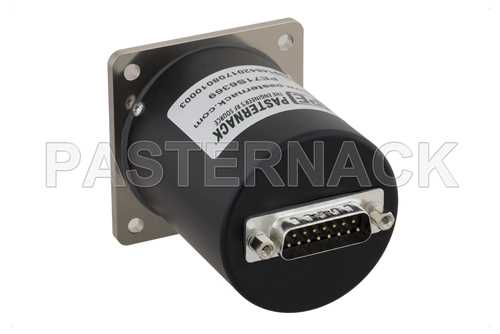

		PE71S6369	DC ~18	单刀四掷	常开 / 端接	0.15	80	90	SMA 母头	28	90

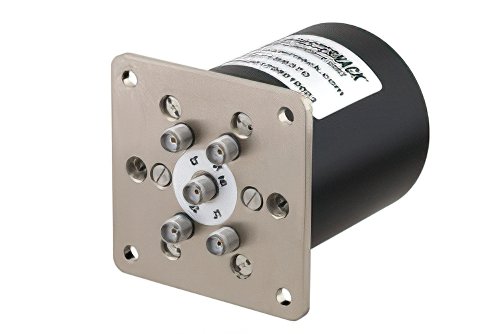

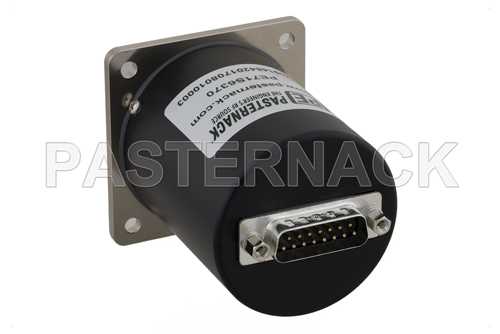

		PE71S6370	DC ~26.5	单刀四掷	常开 / 端接	0.15	80	90	SMA 母头	12	200

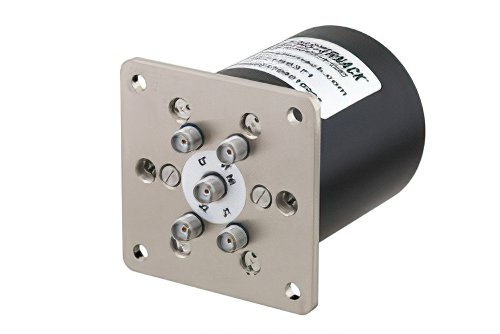

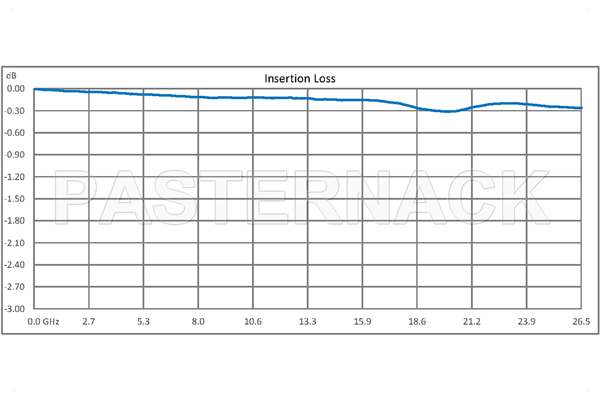

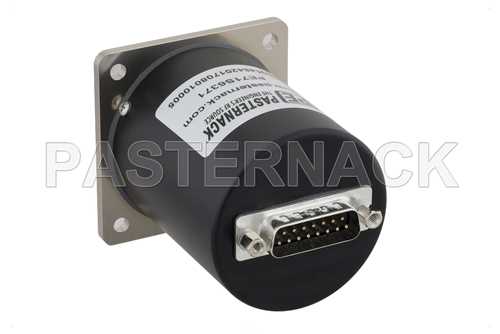

		PE71S6371	DC ~26.5	单刀四掷	常开 / 端接	0.15	80	90	SMA 母头	28	90

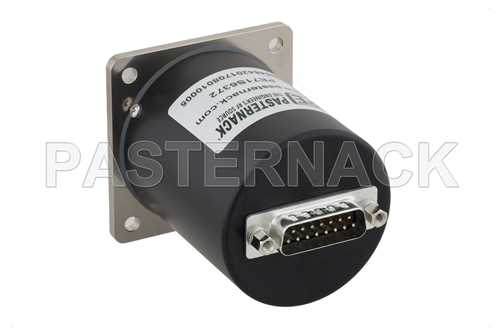

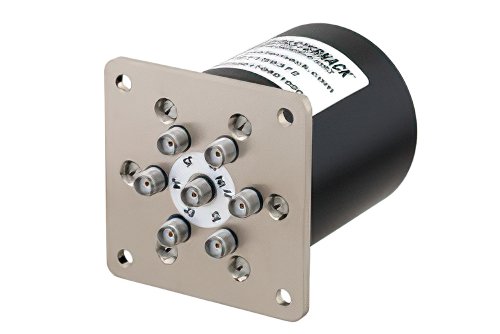

		PE71S6372	DC ~18	单刀六掷	闩锁	0.15	80	90	SMA 母头	28	90

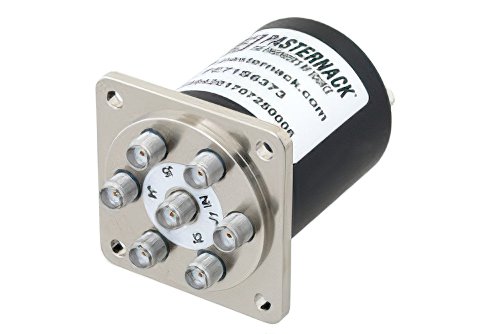

		PE71S6373	DC ~18	单刀六掷	常开	0.15	80	90	SMA 母头	12	200

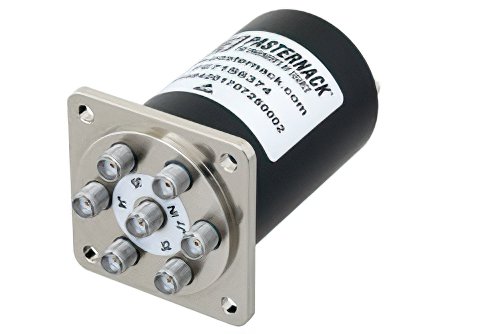

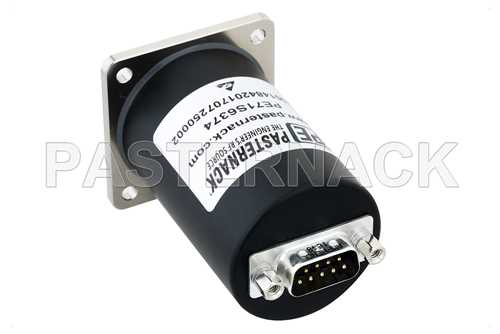

		PE71S6374	DC ~18	单刀六掷	常开 / TTL	0.15	80	90	SMA 母头	12	200

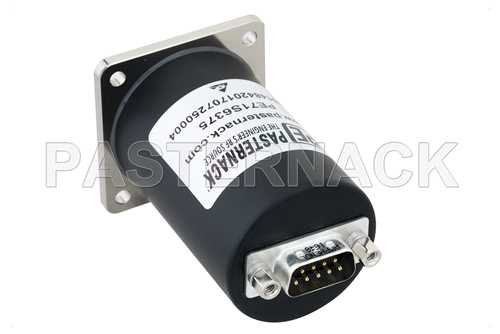

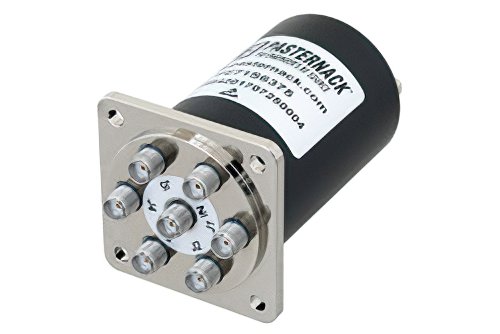

		PE71S6375	DC ~18	单刀六掷	常开 / TTL	0.15	80	90	SMA 母头	24	110

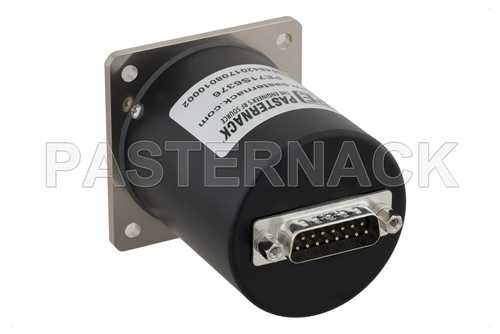

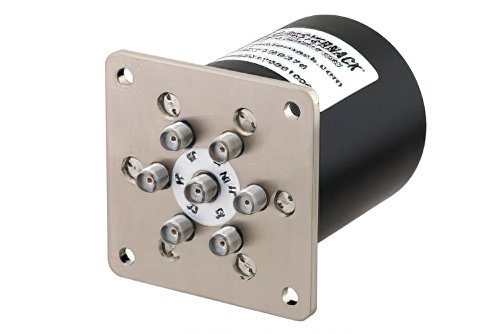

		PE71S6376	DC ~18	单刀六掷	闩锁 / 端接	0.15	80	90	SMA 母头	12	200

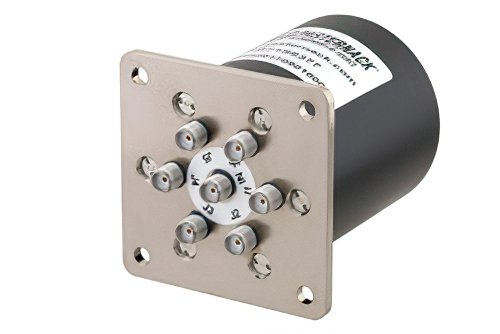

		PE71S6377	DC ~18	单刀六掷	闩锁 / 端接	0.15	80	90	SMA 母头	28	90

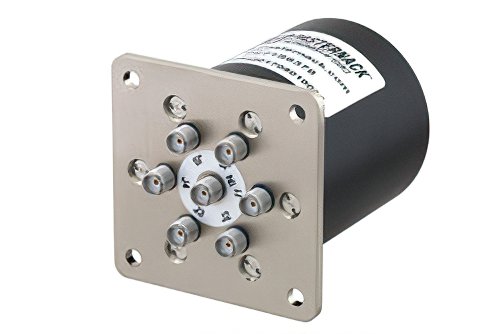

		PE71S6378	DC ~26.5	单刀六掷	闩锁 / 端接	0.15	80	90	SMA 母头	12	200

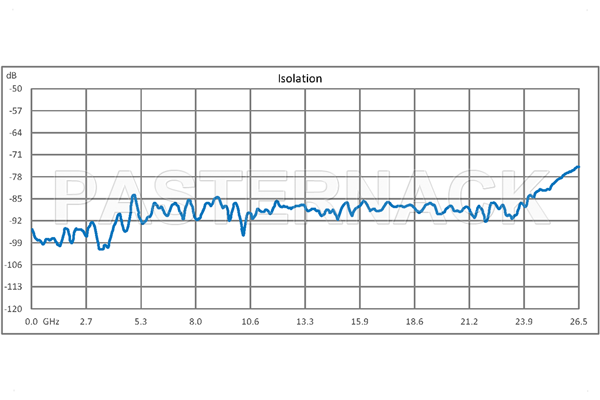

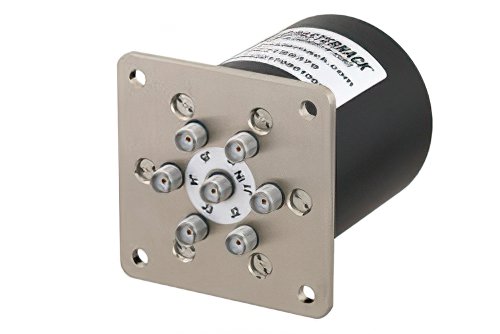

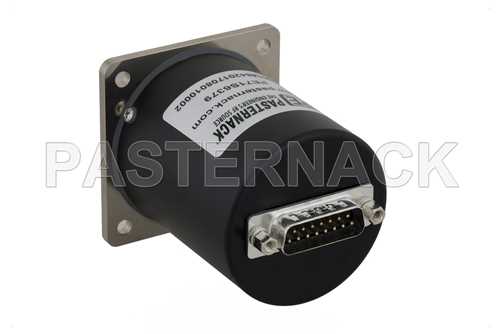

		PE71S6379	DC ~26.5	单刀六掷	闩锁 / 端接	0.15	80	90	SMA 母头	28	90

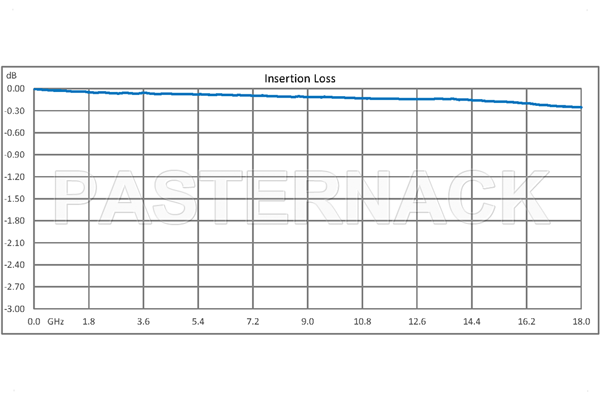

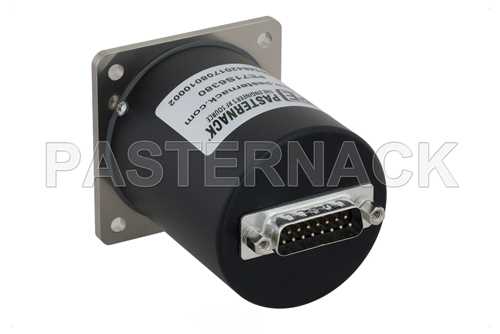

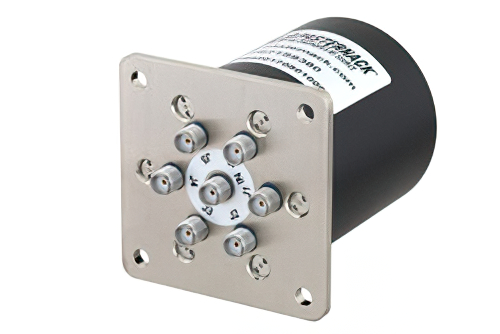

		PE71S6380	DC ~18	单刀六掷	常开 / 端接	0.15	80	90	SMA 母头	12	200

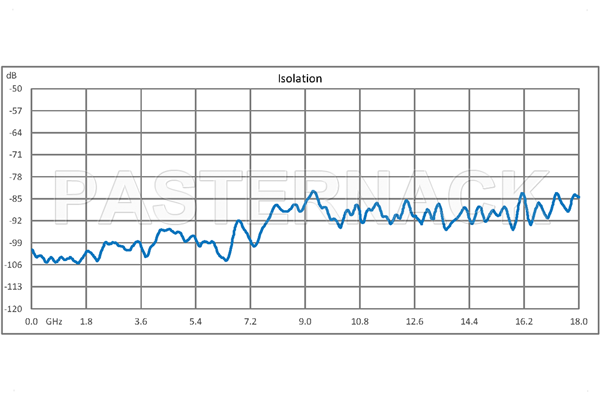

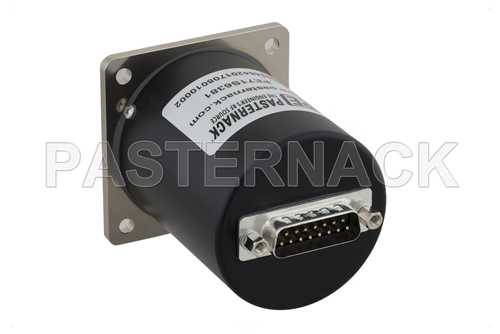

		PE71S6381	DC ~18	单刀六掷	常开 / 端接	0.15	80	90	SMA 母头	28	90

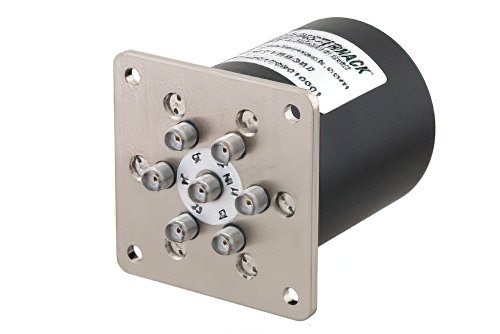

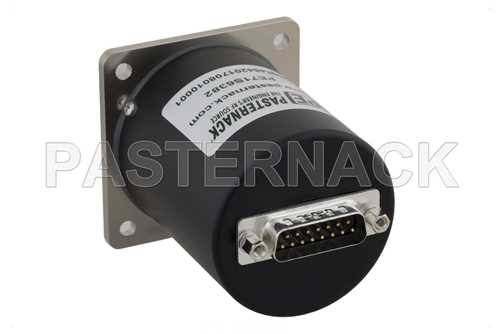

		PE71S6382	DC ~26.5	单刀六掷	常开 / 端接	0.15	80	90	SMA 母头	12	200

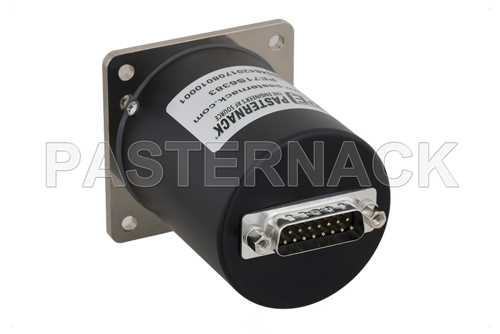

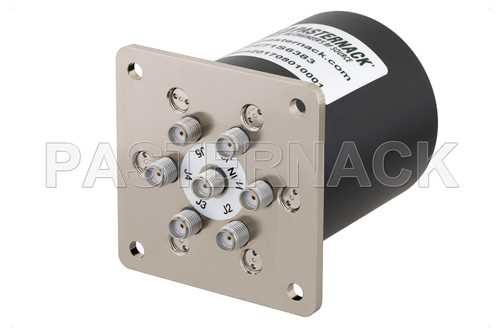

		PE71S6383	DC ~26.5	单刀六掷	常开 / 端接	0.15	80	90	SMA 母头	28	90

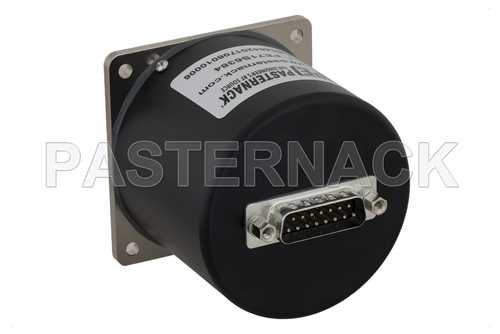

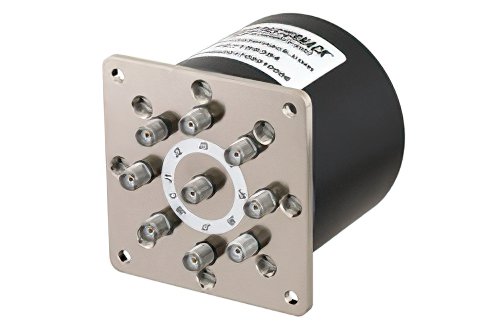

		PE71S6384	DC ~18	单刀八掷	常开	0.25	80	90	SMA 母头	12	200

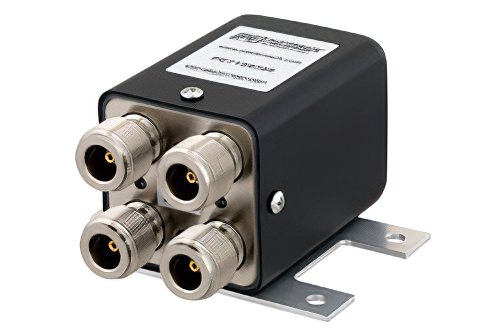

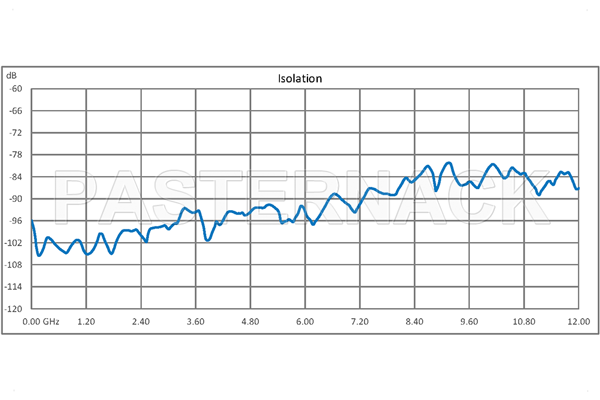

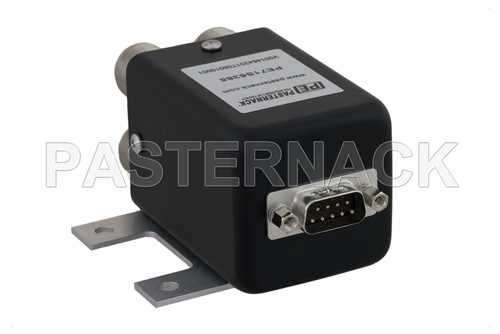

		PE71S6385	DC ~12	转换	故障保护	0.2	80	430	N 型母头	28	90

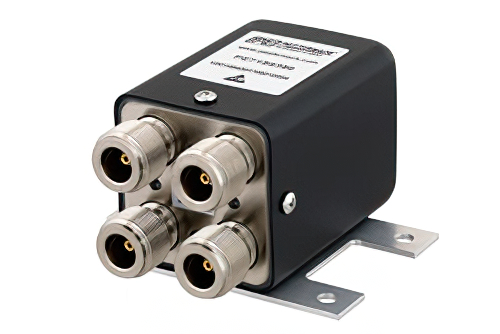

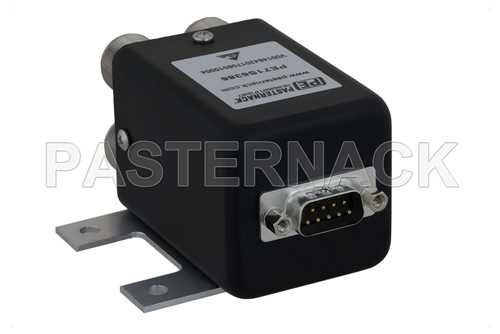

		PE71S6386	DC ~12	转换	故障保护 / TTL	0.2	80	430	N 型母头	28	90

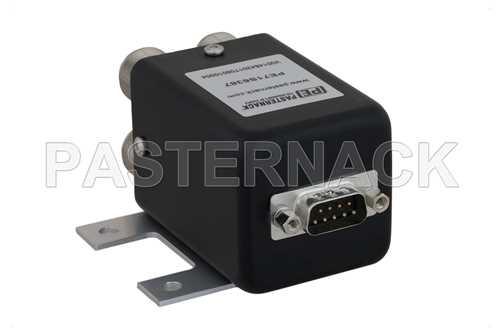

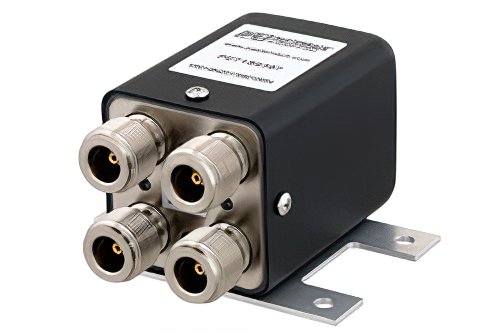

		PE71S6387	DC ~12	转换	闩锁	0.2	80	430	N 型母头	12	200

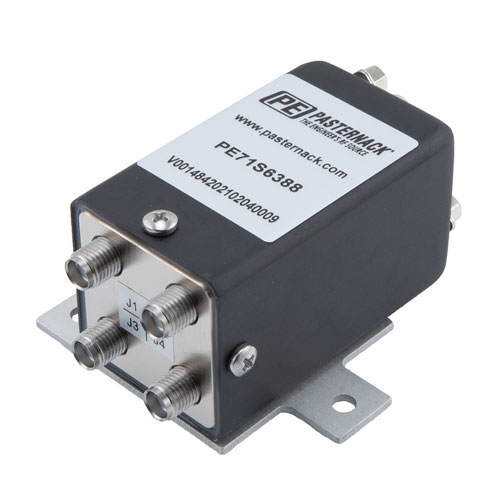

		PE71S6388	DC ~18	转换	故障保护	0.2	70	90	SMA 母头	12	200

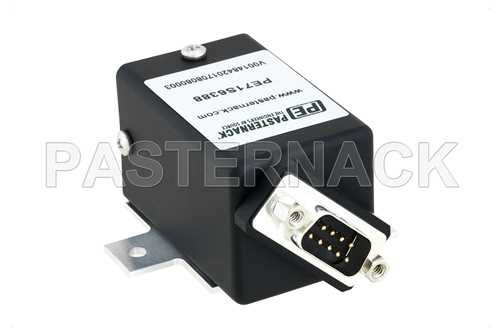

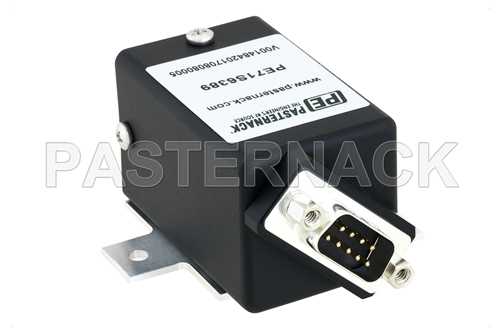

		PE71S6389	DC ~18	转换	故障保护	0.2	70	90	SMA 母头	24	110

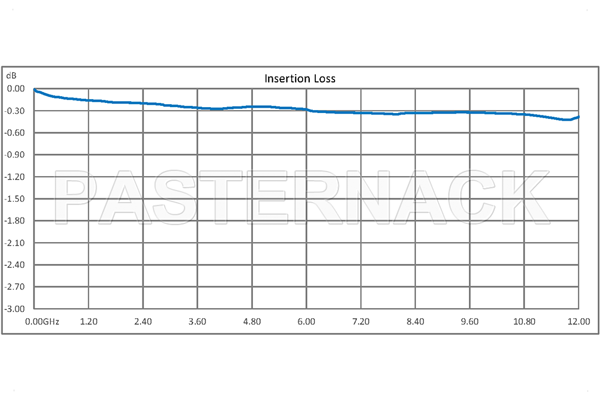

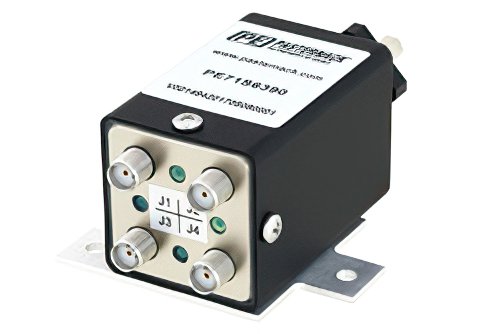

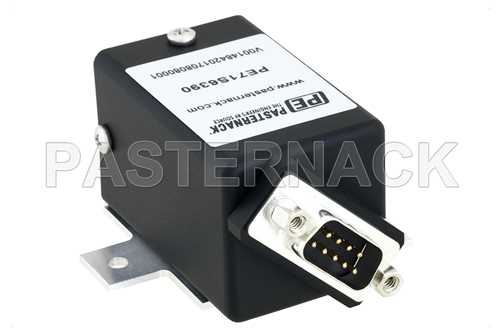

		PE71S6390	DC ~12	转换	闩锁	0.2	70	90	SMA 母头	12	200

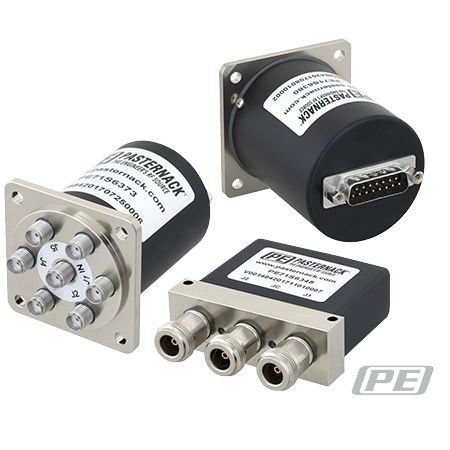

Pasternack 带 D-SUB 控制的机电继电器开关系列

Pasternack 带 D-SUB 控制的射频微波机电继电器开关提供 +12V 和 +28V 两种设计。这种 D-sub 控制同轴机电继电器开关系列提供单刀双掷、单刀三掷、单刀四掷和单刀六掷配置。带 D-sub 控制端接口的同轴射频继电器开关系列可以支持闩锁、故障保护或常开制动器，具有指示器、终端或 TTL 逻辑电路控制等可用特性。

这些继电器的典型射频开关性能包括 15 dB 插入损耗和 90 dB 隔离度水平。Pasternack D-sub 控制机电继电器开关额定功率可达 600 瓦。这些开关的封装外形紧凑，坚固耐用，带 SMA 或 N 型连接器。

该系列中的 SMA 和 N 型连接 D-Sub 控制射频机电继电器开关可靠性高。该系列的工作温度为 -20°C 到 +70°C，当在先合后断（冷切换）条件下使用时，额定寿命周期可达 500 万次。Pasternack 射频机电继电器开关系列符合 RoHS 和 Reach 标准，并保证满足 MIL-STD-202 的振动和冲击测试条件。

所有带 D-sub 控制接口的射频微波机电继电器开关均有现货。D-sub 控制射频开关系列不仅有现货，与Pasternack其它超过45,000件射频、微波和毫米波元件相同，可在购买后当天发货。因此，Pasternack能够成为您查找、购买射频微波机电式继电器开关产品以及寻找其他产品的一个最佳网站。
