零件编号
波导
尺寸1
法兰1
类型
法兰1
代号
法兰2
类型
波导
尺寸2
法兰2
代号
- 频率范围为5.85 GHz至110 GHz，跨14个频段
- 从WR-137(5.85 GHz)到WR-10(110 GHz)的波导尺寸范围
- 以最小损耗实现不同波导尺寸之间的平滑过渡

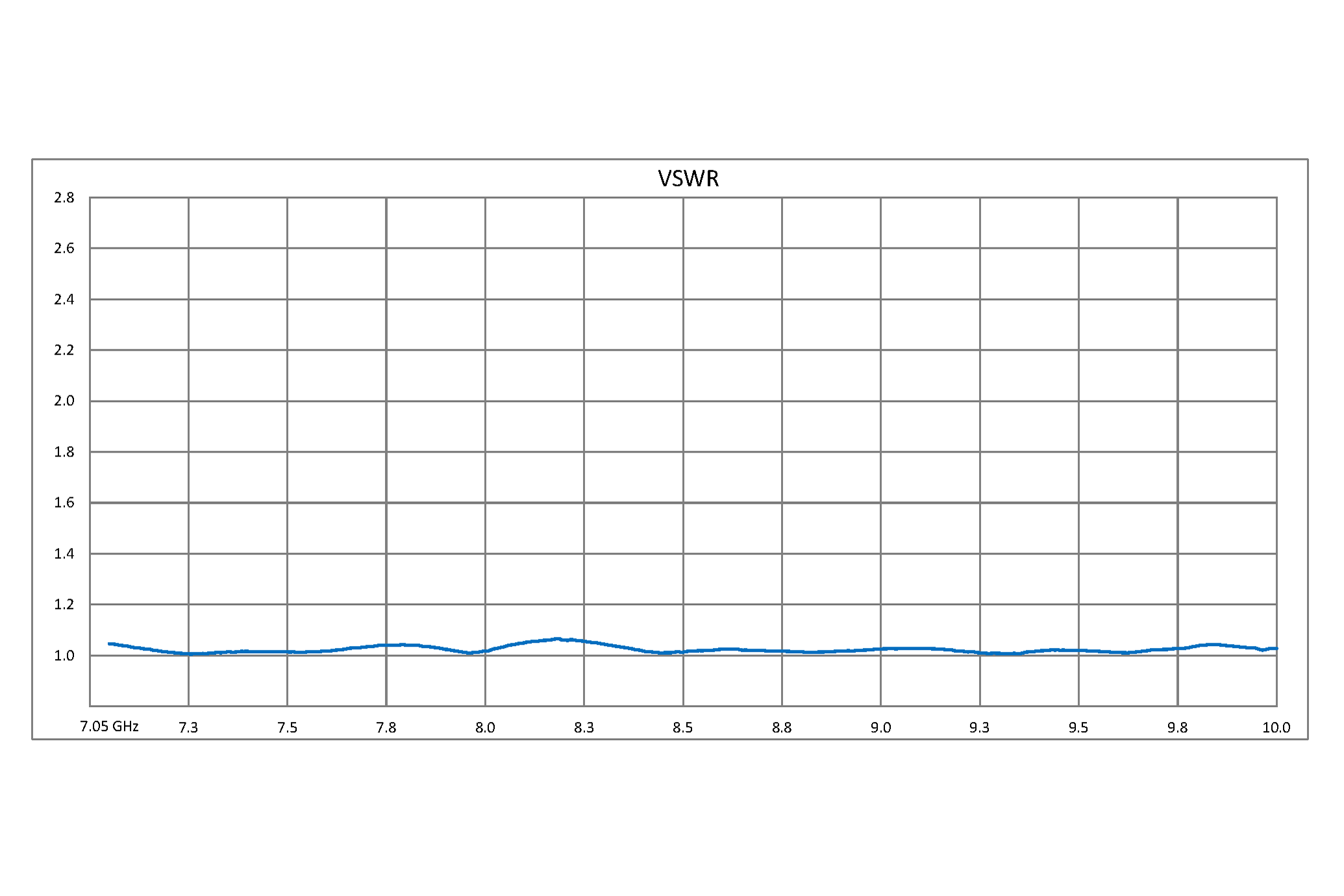

- 电压驻波比低至 1.08:1
- 坚固的镀金或涂装黄铜结构
- UG型方形和圆形法兰或CPRG型法兰或UBR型法兰
一件起发,当天发货！
▼ 点击以下链接获取更多详细信息
波导到波导转换器
零件编号
波导
尺寸1
法兰1
代号
法兰1
类型
波导
尺寸2
法兰2
代号
法兰2
类型
 |

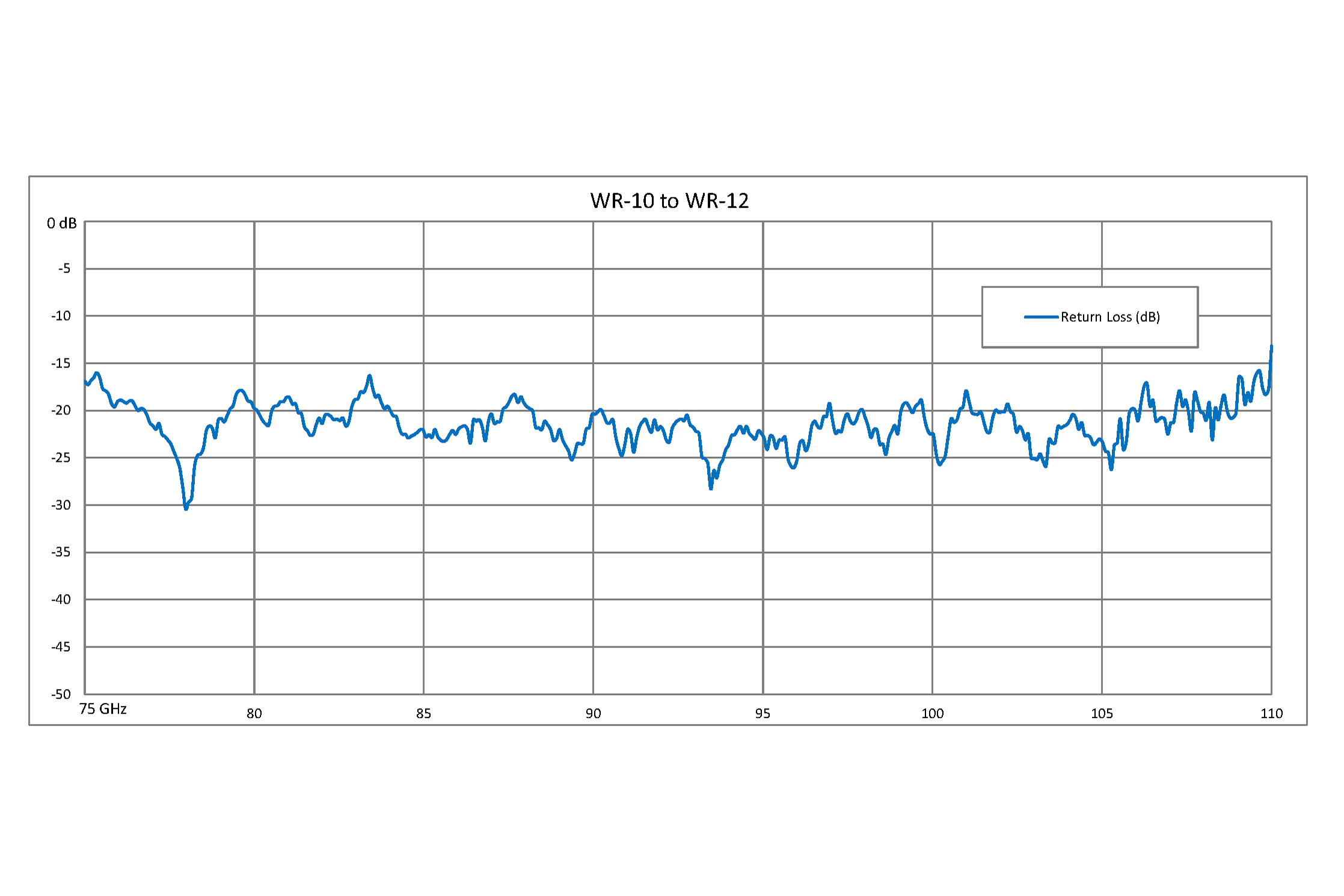

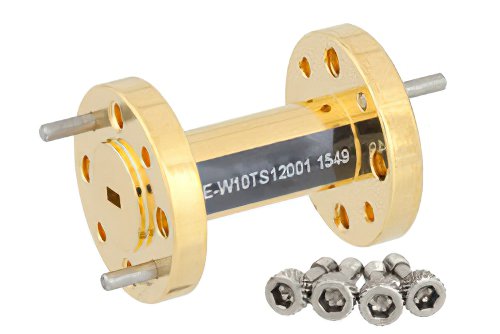

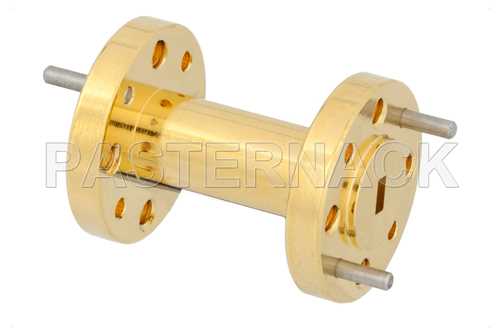

PE-W10TS12001 | WR-10 |
UG-387/U-Mod |
圆盖 |
WR-12 |
UG-387/U |
圆盖 |
|
 |

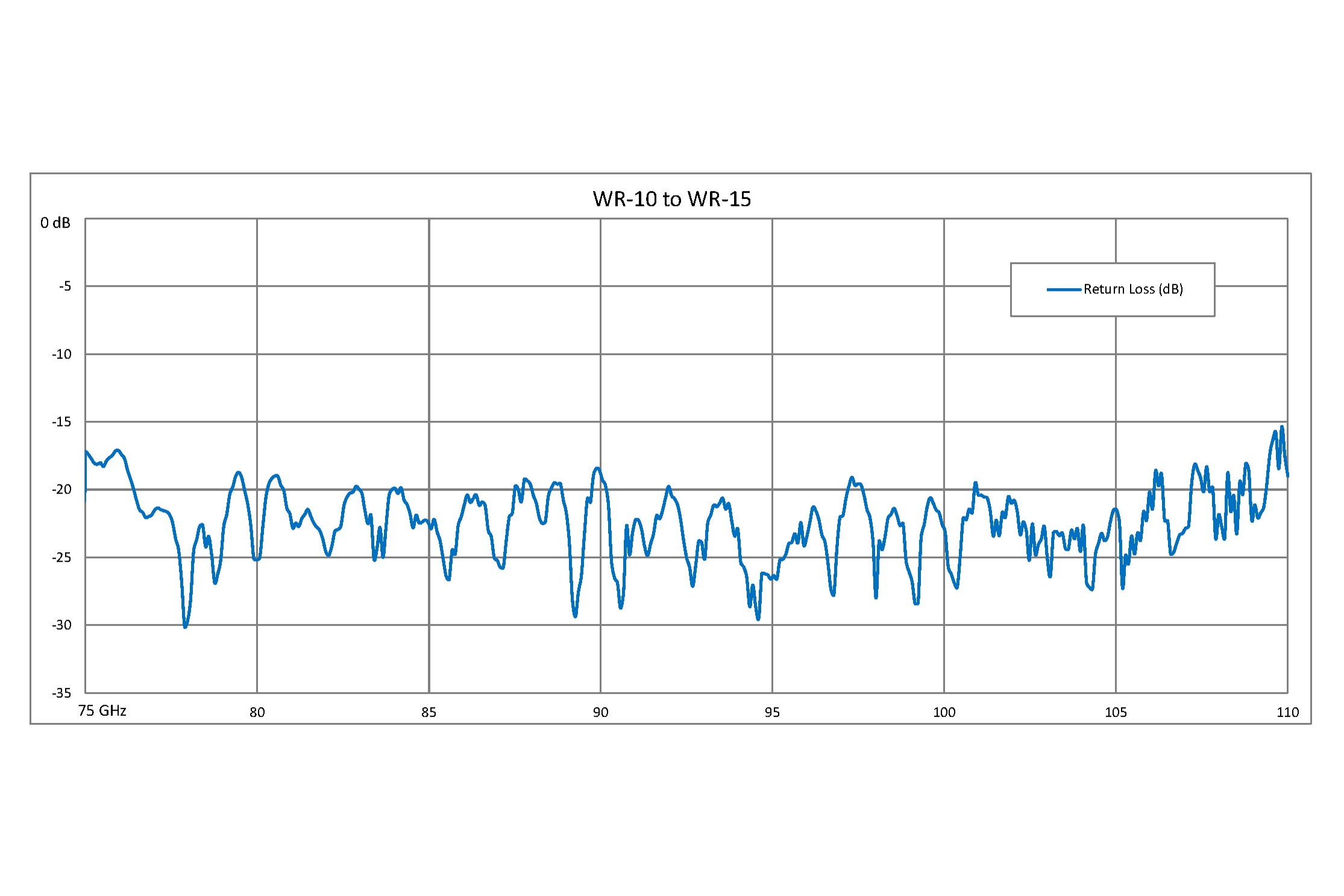

PE-W10TS15001 | WR-10 |
UG-387/U-Mod |
圆盖 |
WR-15 |
UG-385/U |
圆盖 |
|
 |

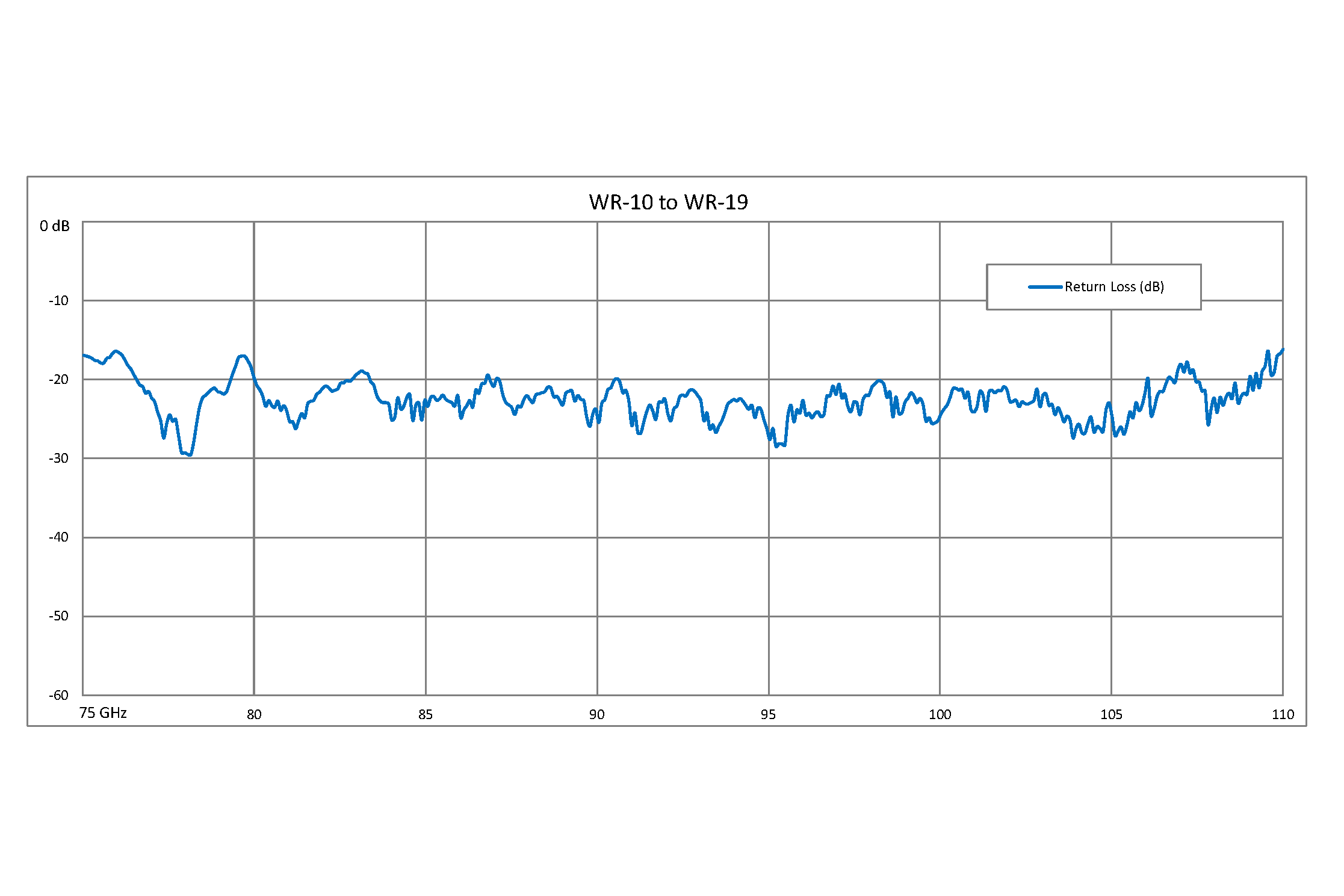

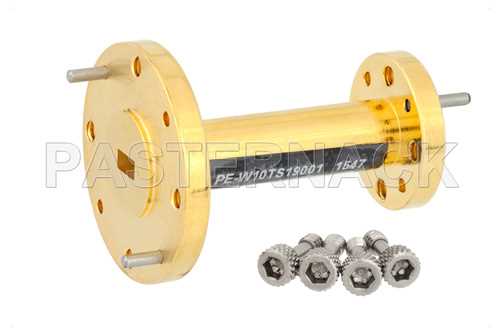

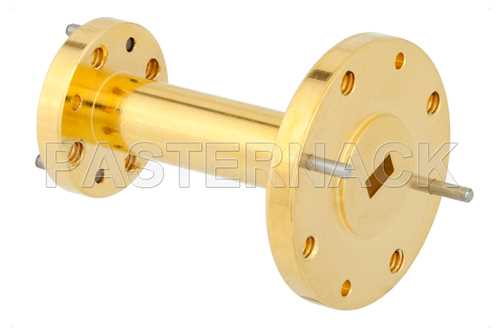

PE-W10TS19001 | WR-10 |
UG-387/U-Mod |
圆盖 |
WR-19 |
UG-383/U-Mod |
圆盖 |
|
 |

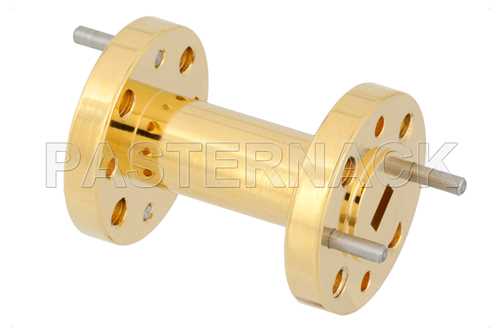

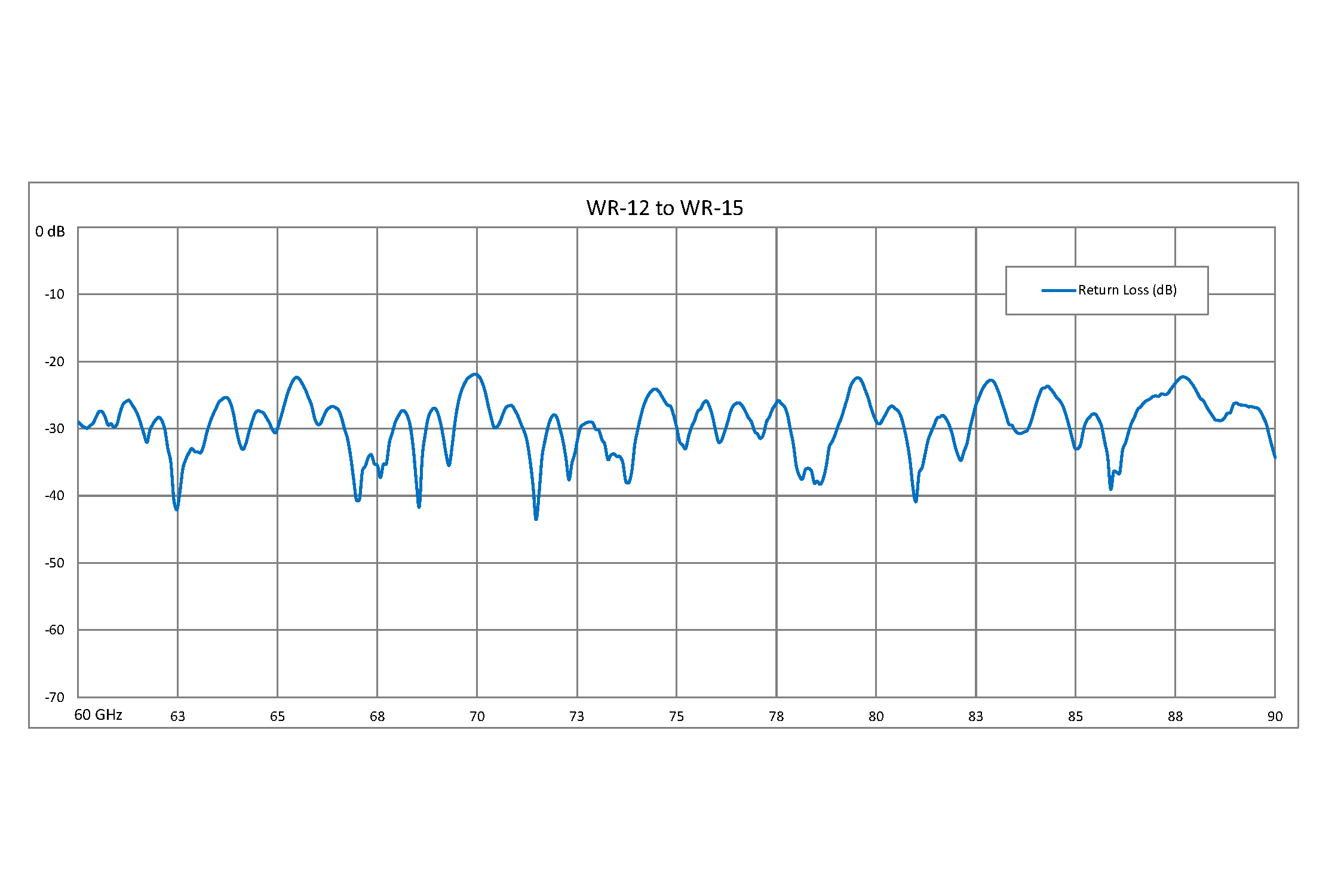

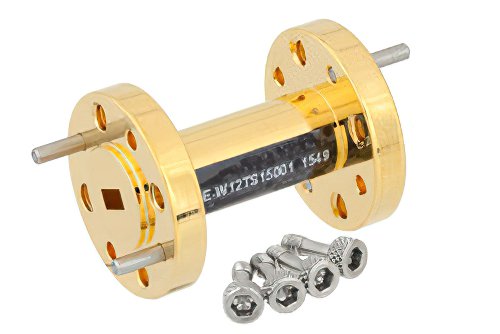

PE-W12TS15001 | WR-12 |
UG-387/U |
圆盖 |
WR-15 |
UG-385/U |
圆盖 |
|
 |

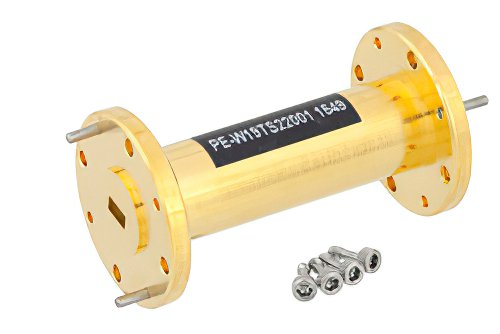

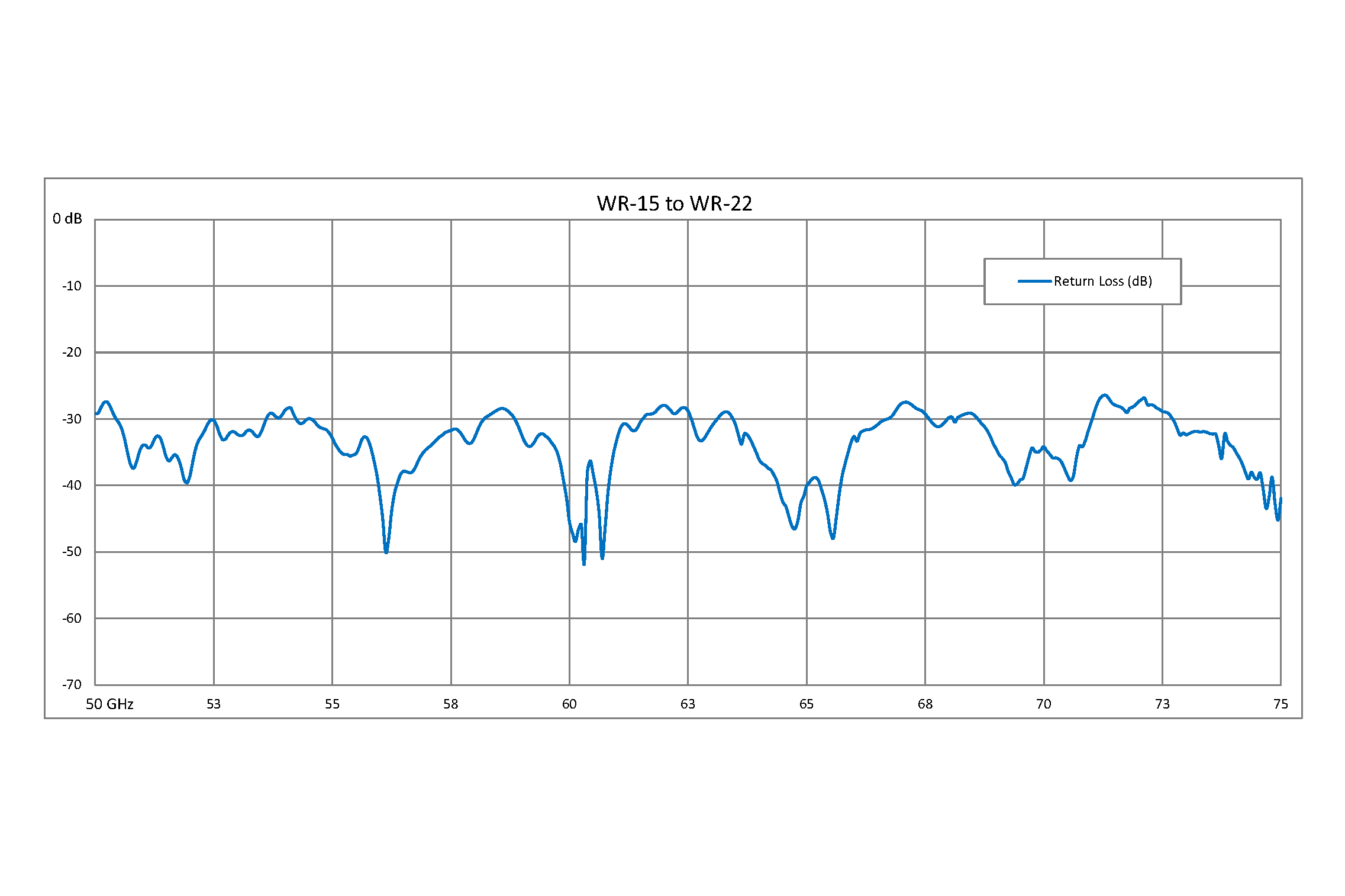

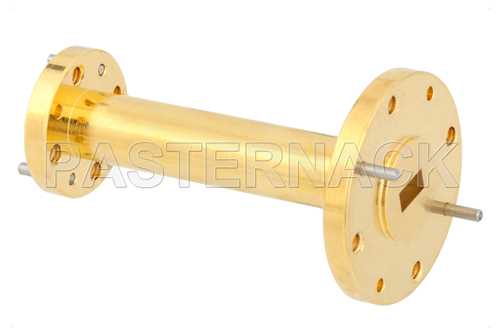

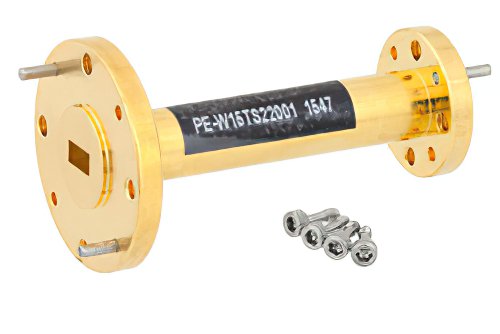

PE-W15TS22001 | WR-15 |
UG-385/U |
圆盖 |
WR-22 |
UG-383/U |
圆盖 |
|
 |

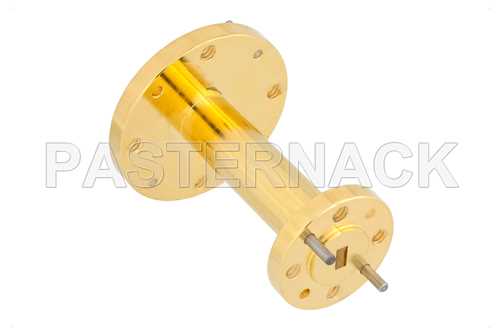

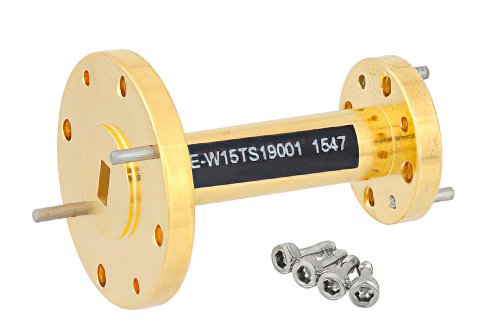

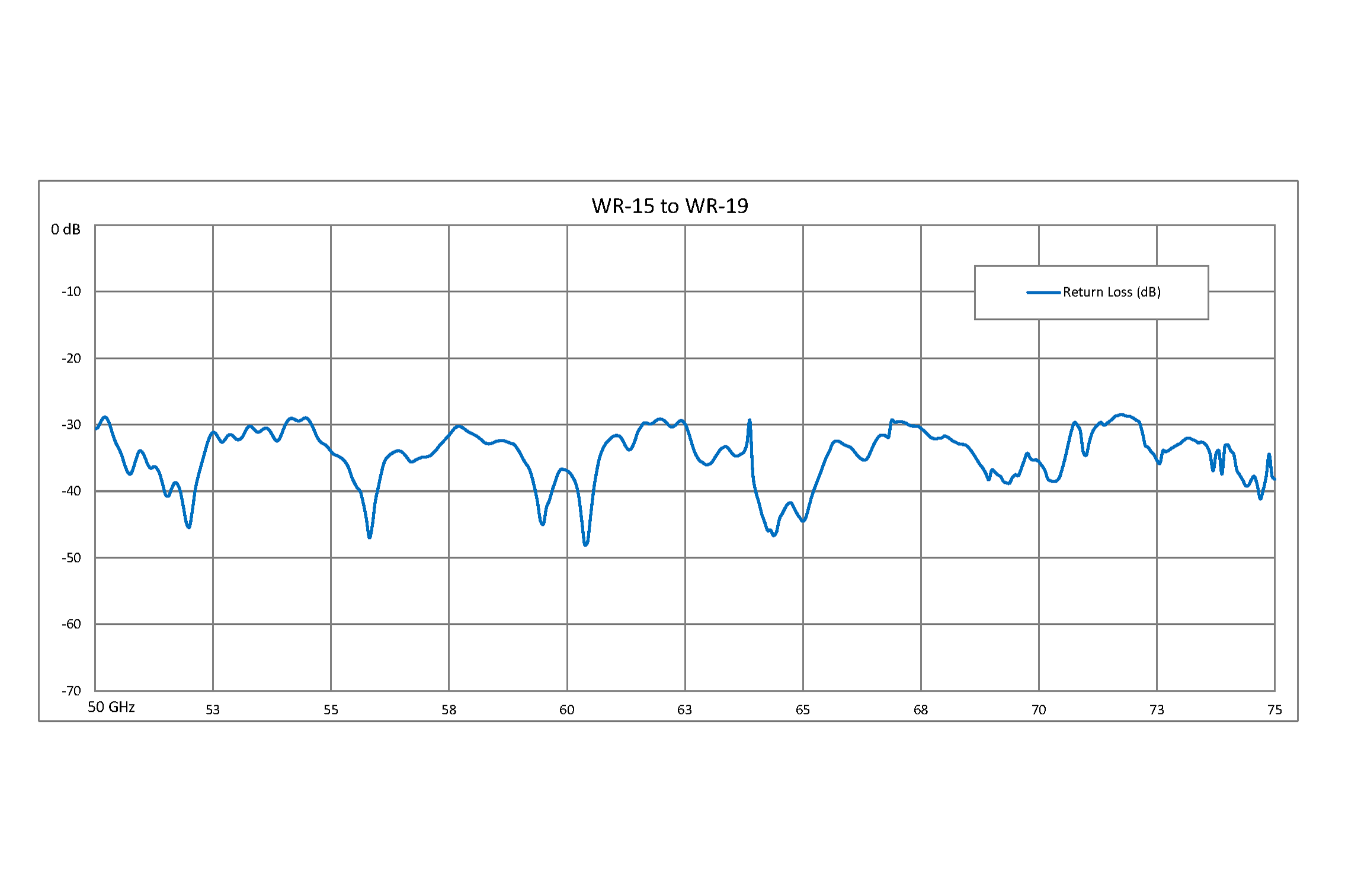

PE-W15TS19001 | WR-15 |
UG-385/U |
圆盖 |
WR-19 |
UG-383/U-Mod |
圆盖 |
|
 |

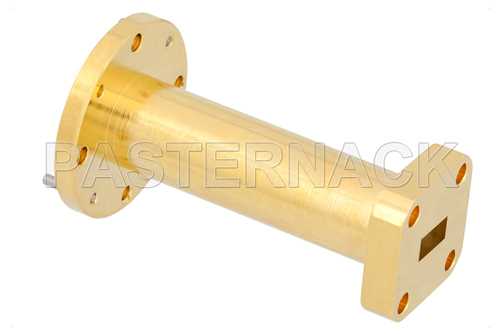

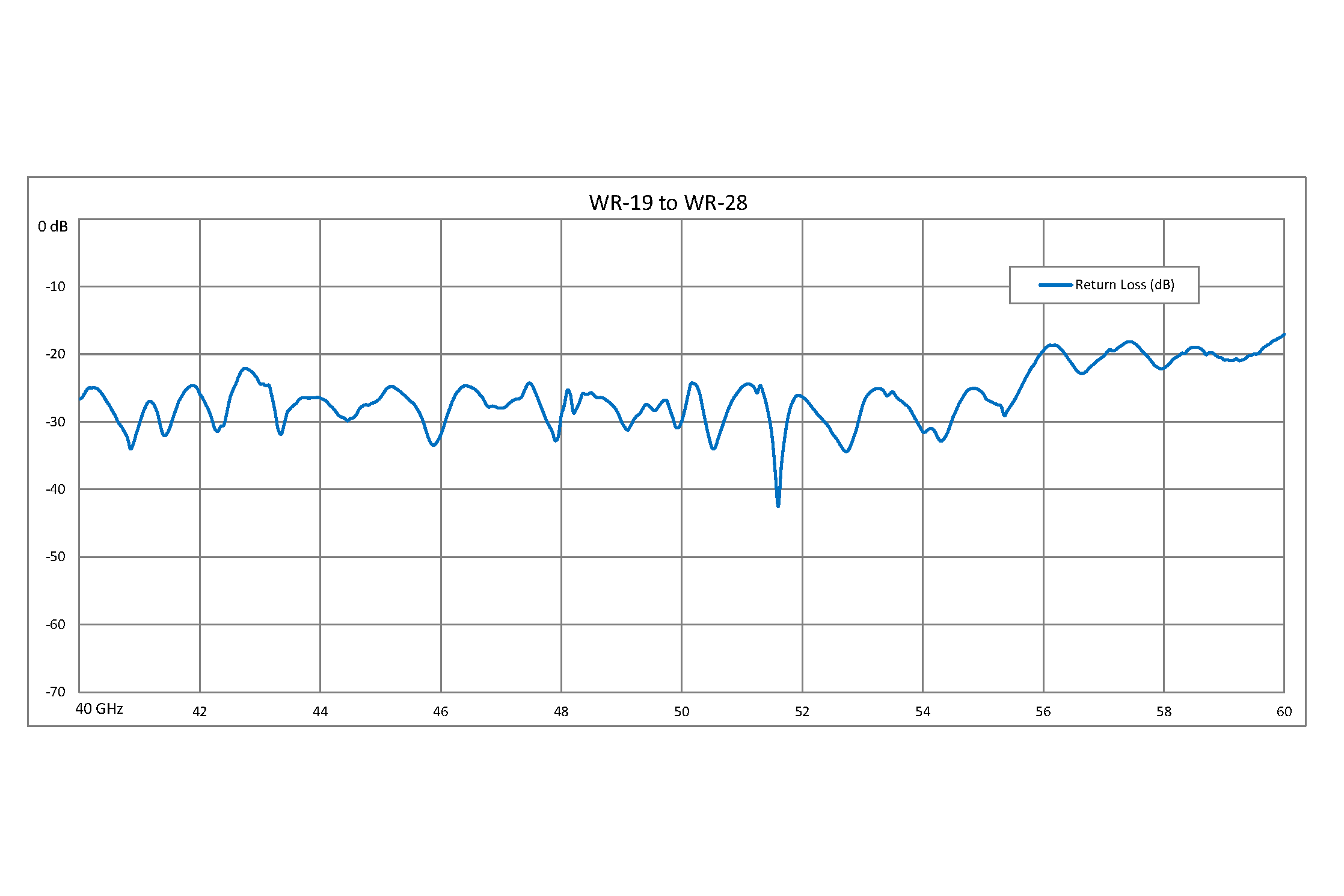

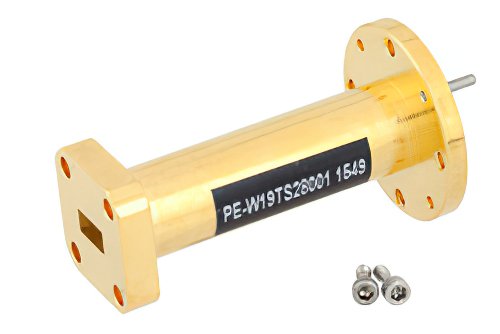

PE-W19TS28001 | WR-19 |
UG-383/U-Mod |
圆盖 |
WR-28 |
UG-599/U |
方盖 |
|
 |

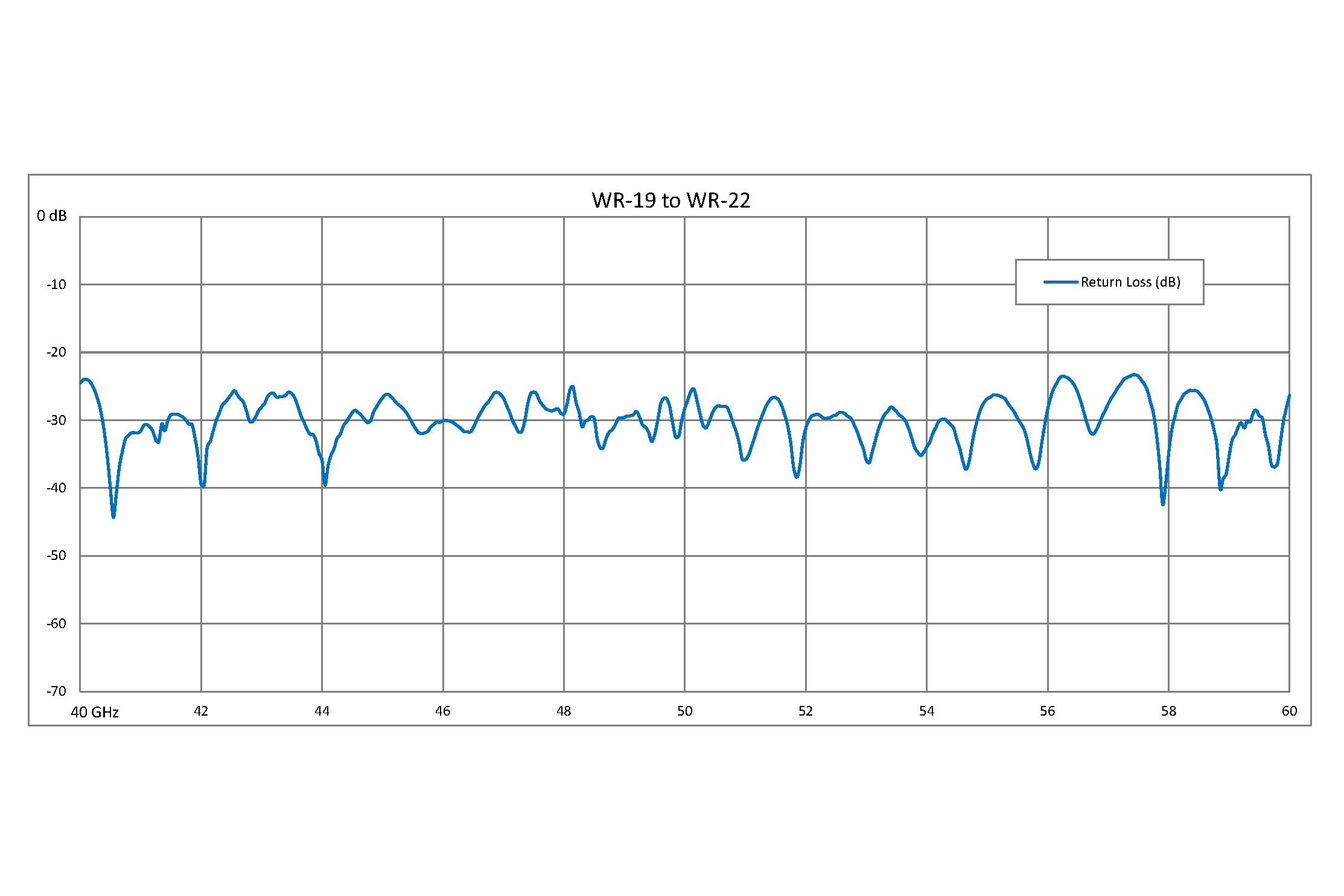

PE-W19TS22001 | WR-19 |
UG-383/U-Mod |
圆盖 |
WR-22 |
UG-383/U |
圆盖 |
|
 |

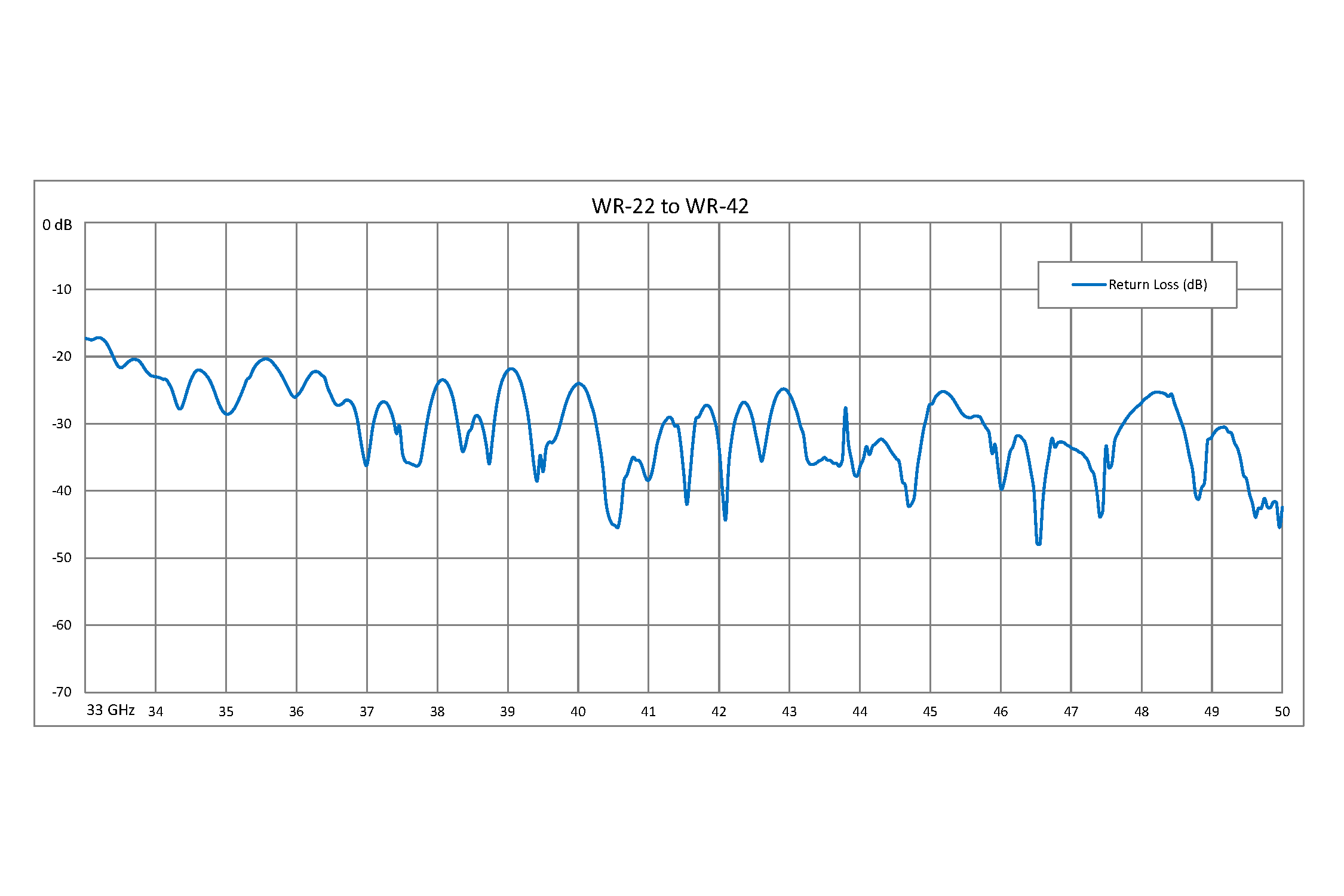

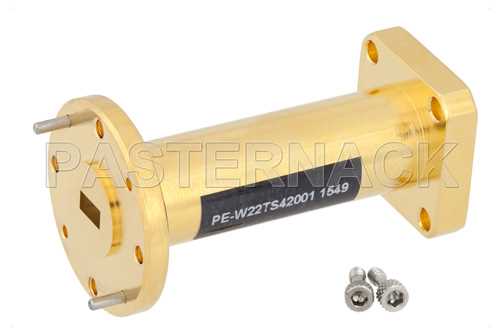

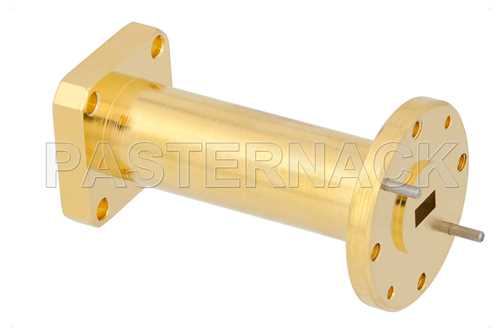

PE-W22TS42001 | WR-22 |
UG-383/U |
圆盖 |
WR-42 |
UG-595/U |
方盖 |
|
 |

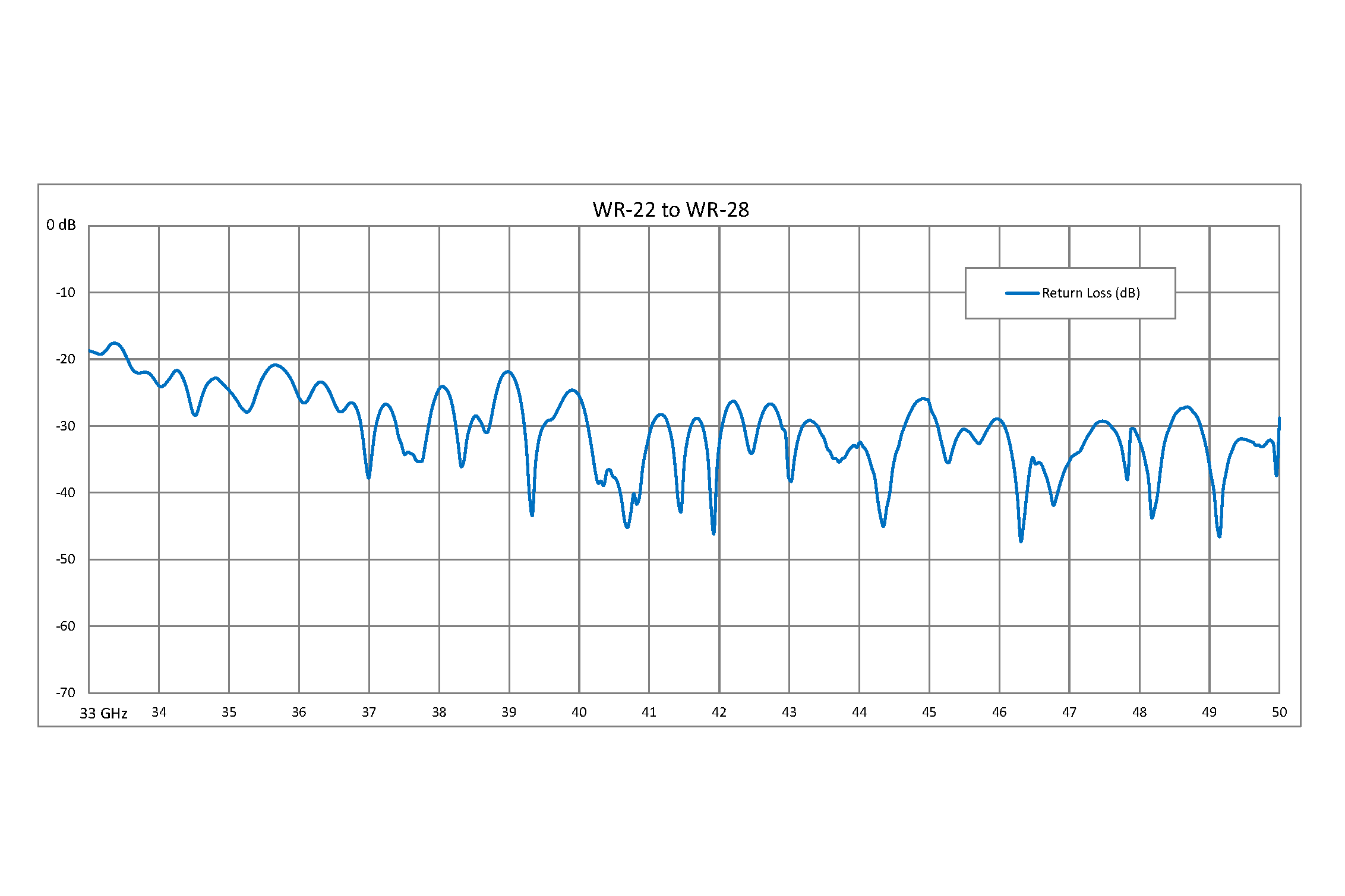

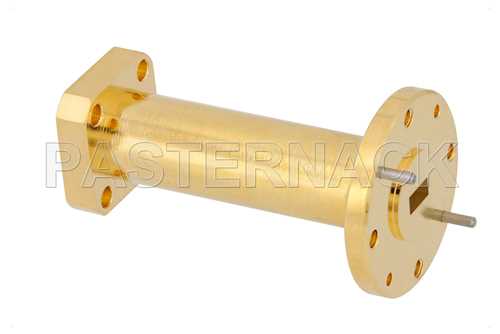

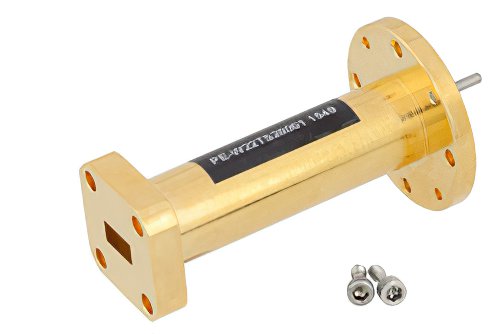

PE-W22TS28001 | WR-22 |
UG-383/U |
圆盖 |
WR-28 |
UG-599/U |
方盖 |
|
 |

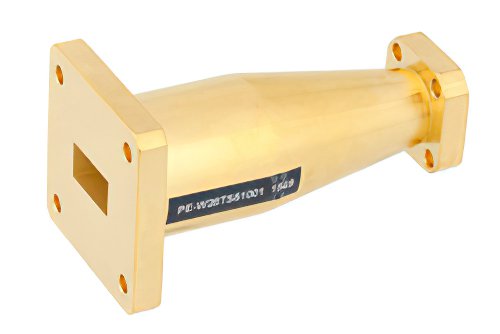

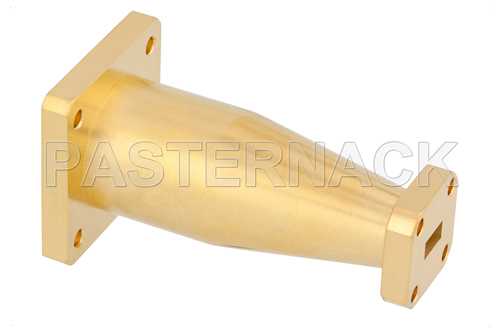

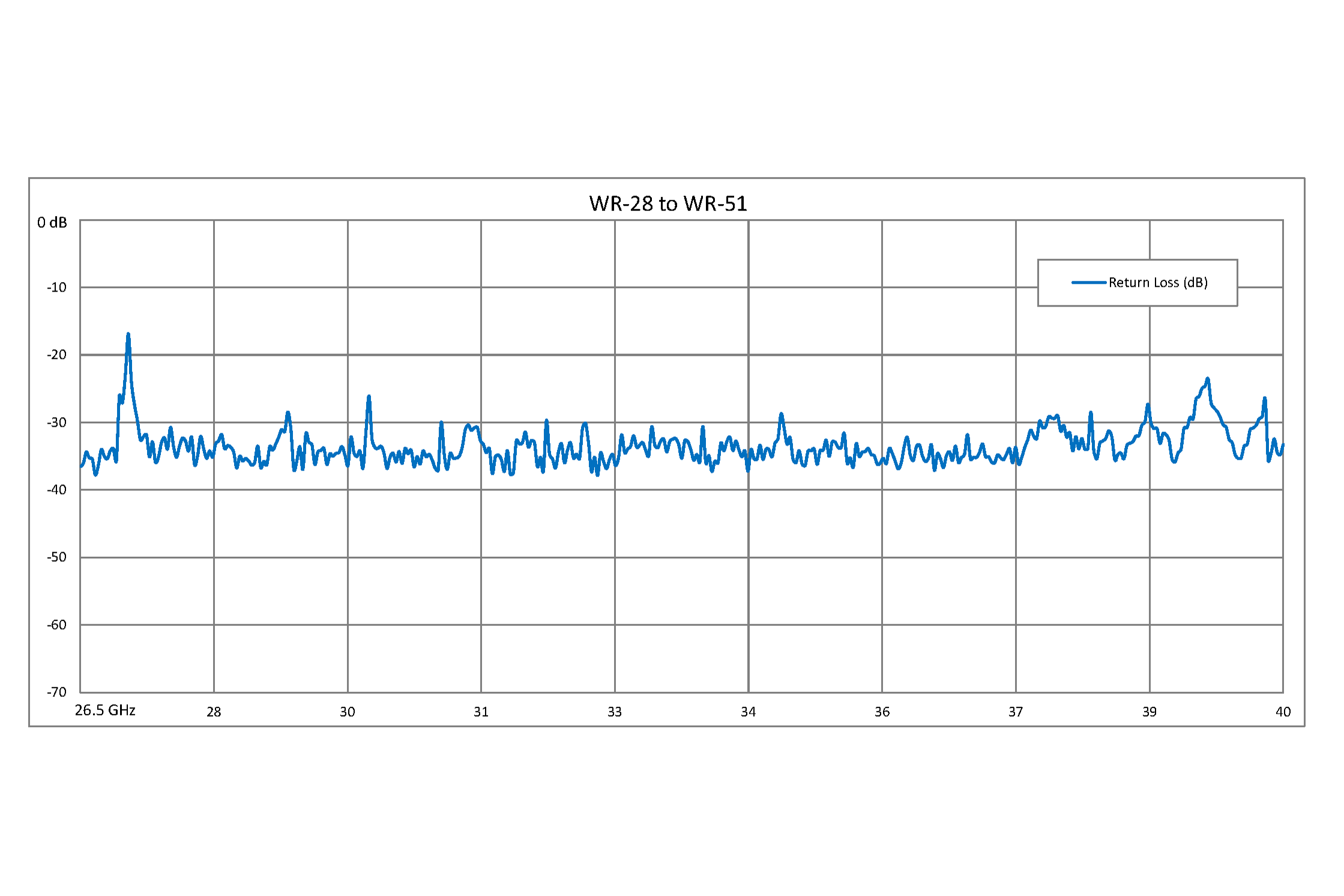

PE-W28TS51001 | WR-28 |
UG-599/U |
方盖 |
WR-51 |
UBR-180/U-Mod |
UBR |
|
 |

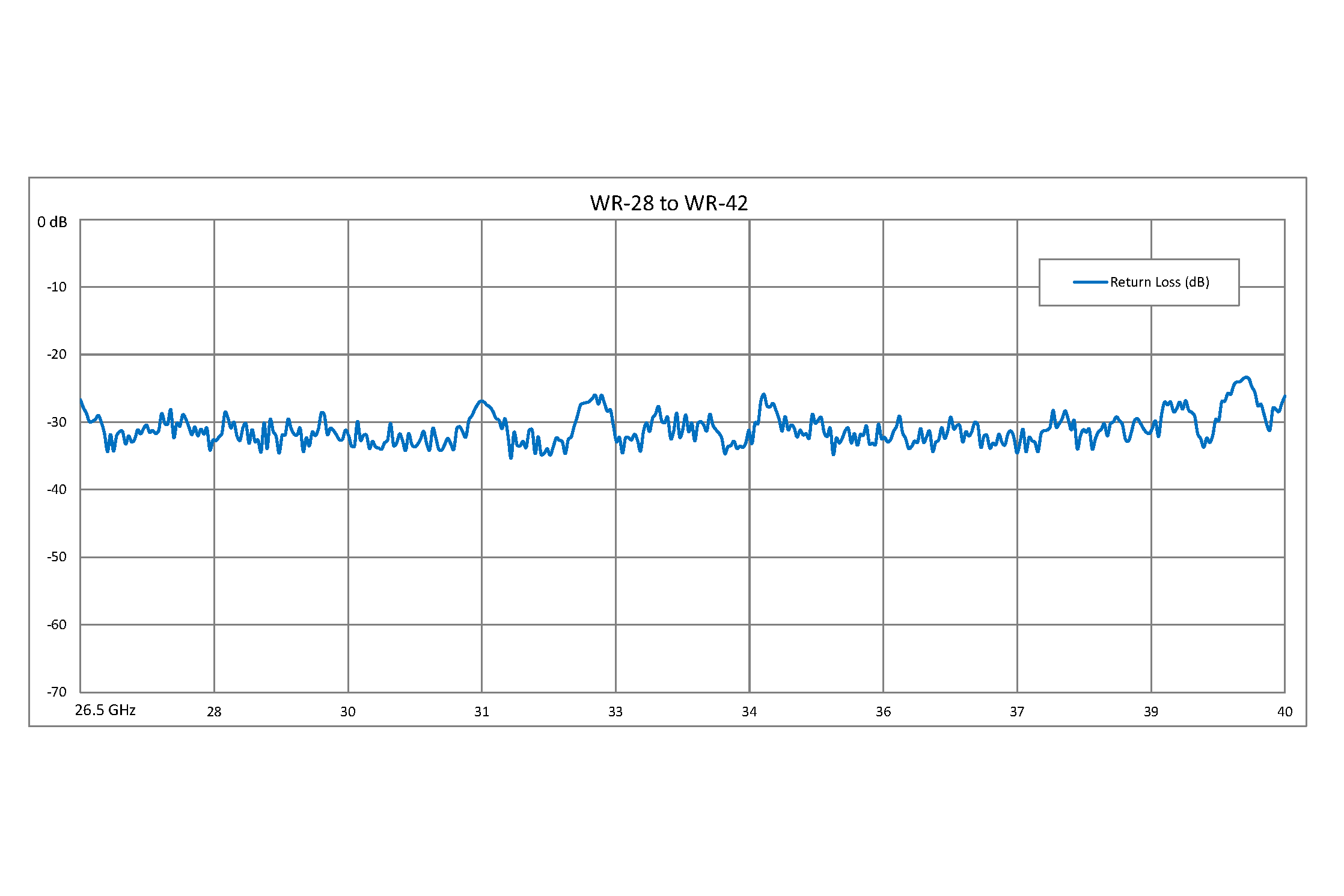

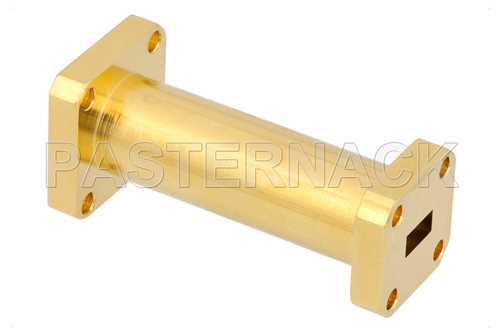

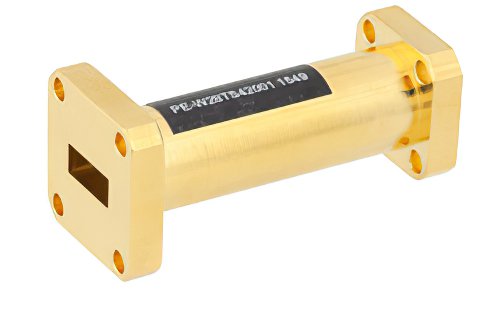

PE-W28TS42001 | WR-28 |
UG-599/U |
方盖 |
WR-42 |
UG-595/U |
方盖 |
|
 |

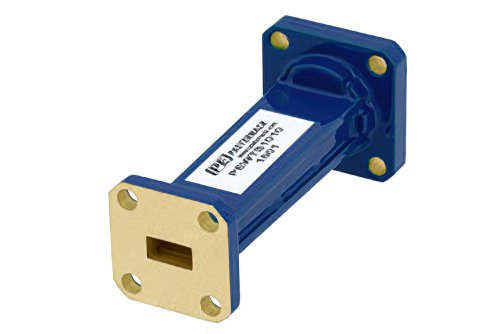

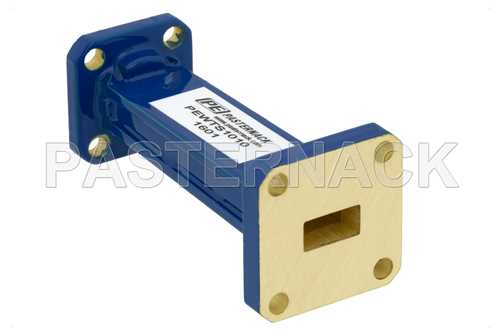

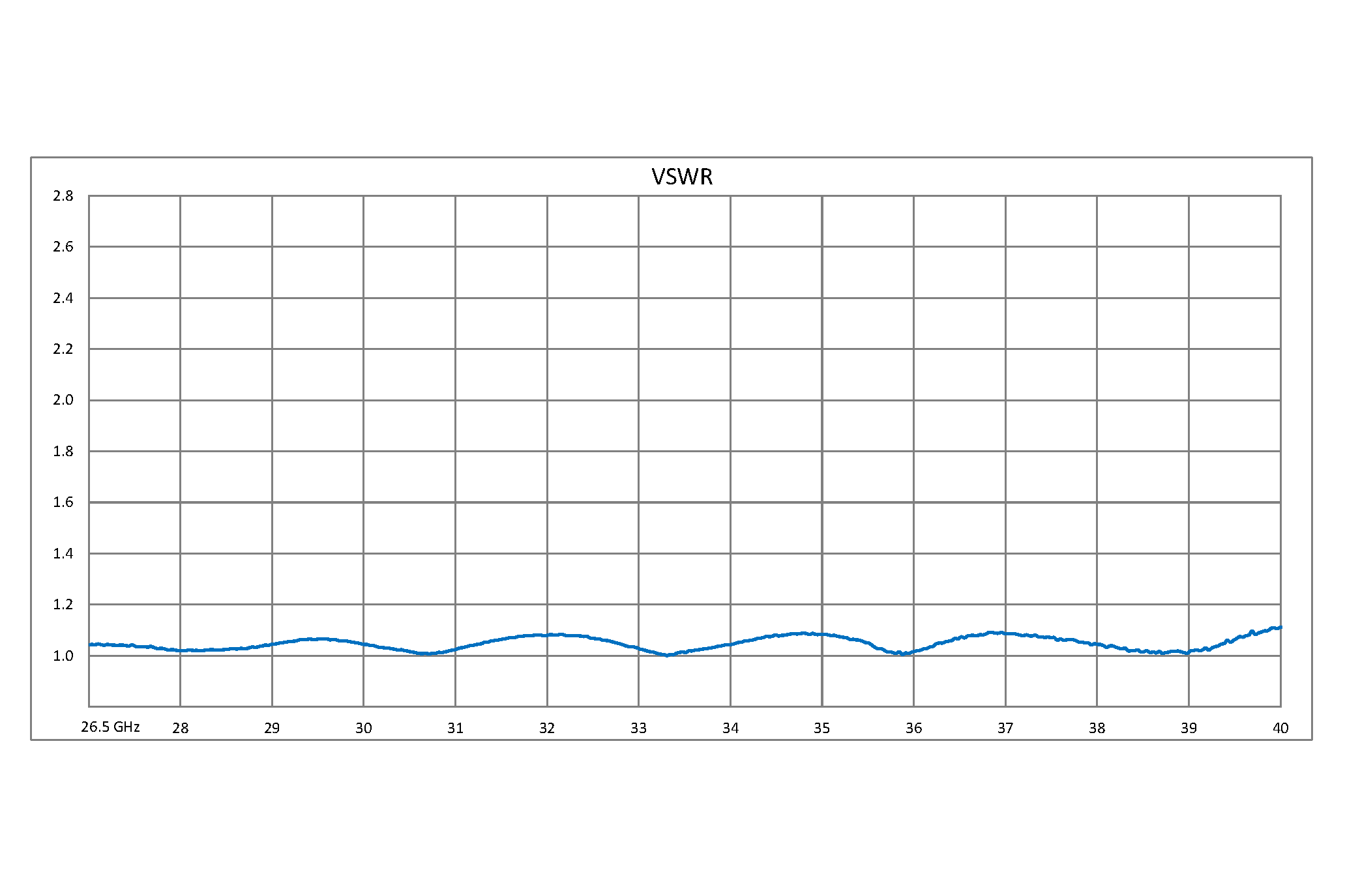

PEWTS1010 | WR-34 |
UG-1530/U |
方盖 |
WR-28 |
UG-599/U |
方盖 |
|
 |

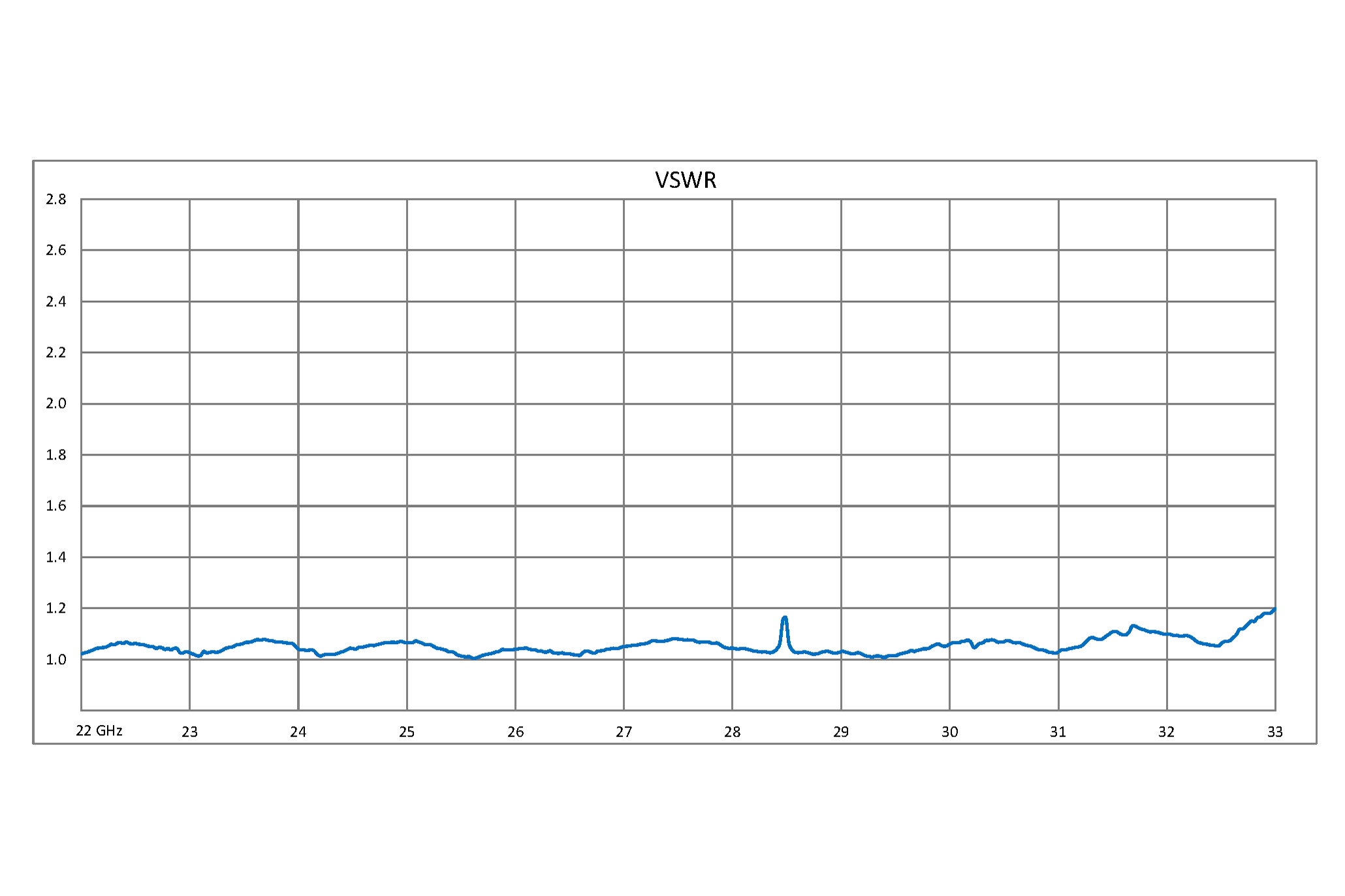

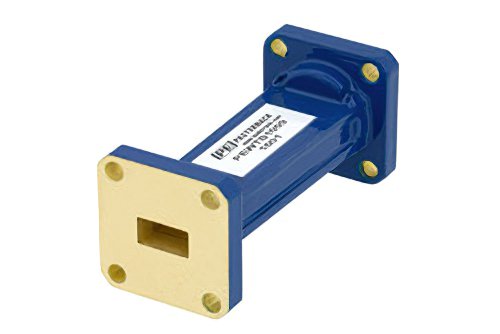

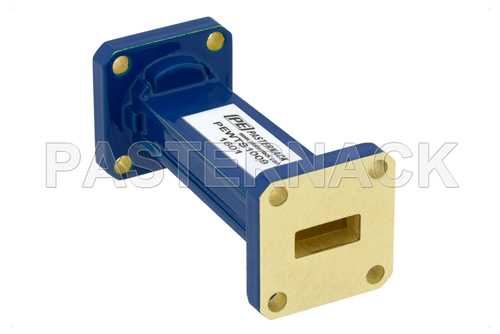

PEWTS1009 | WR-42 |
UG-595/U |
方盖 |
WR-34 |
UG-1530/U |
方盖 |
|
 |

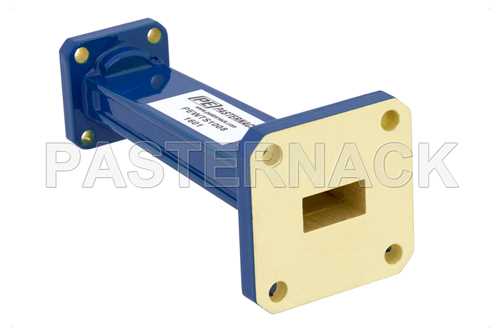

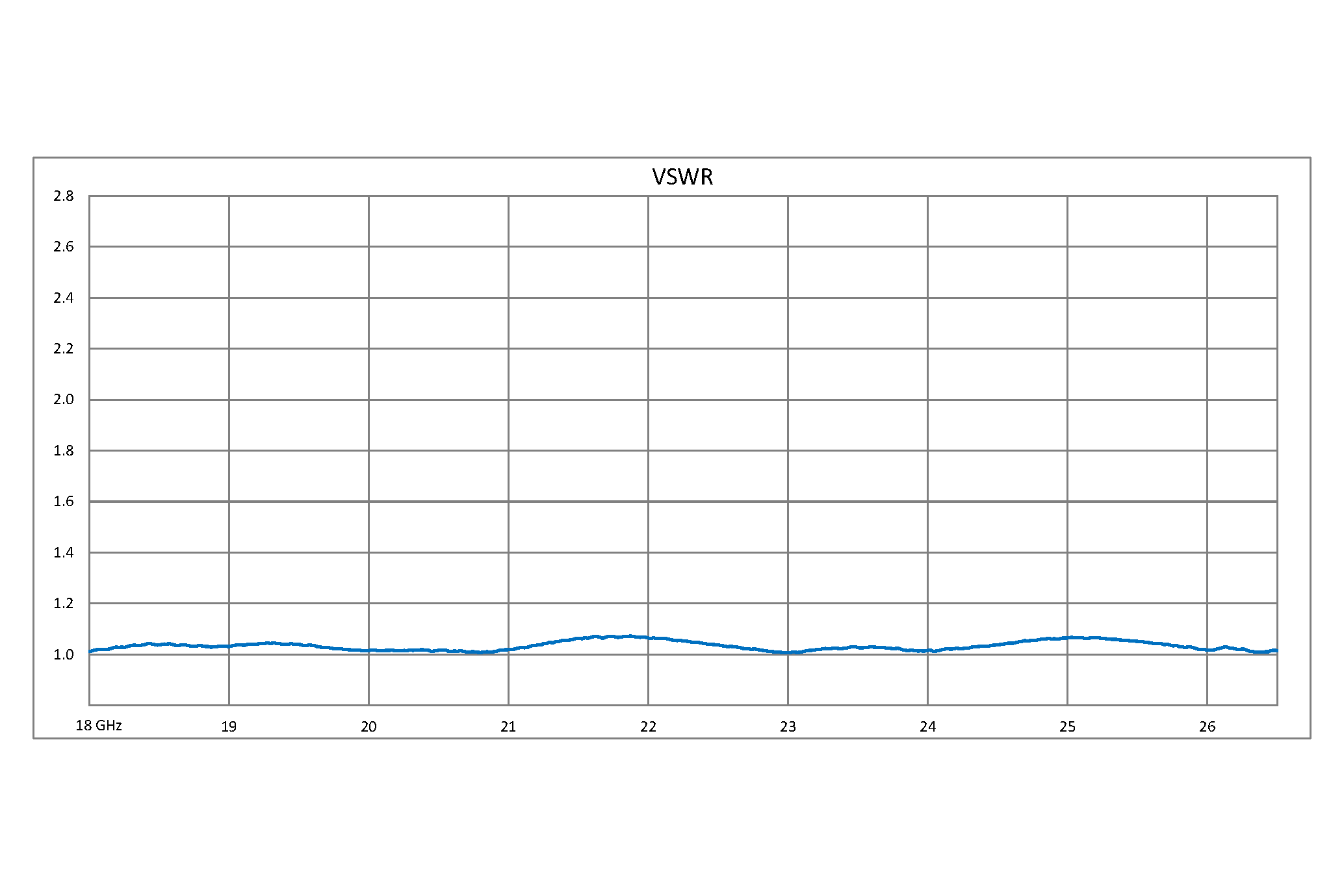

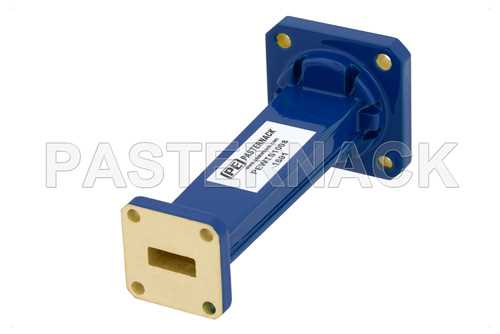

PEWTS1008 | WR-51 |
方盖 |
WR-42 |
UG-595/U |
方盖 |
||
 |

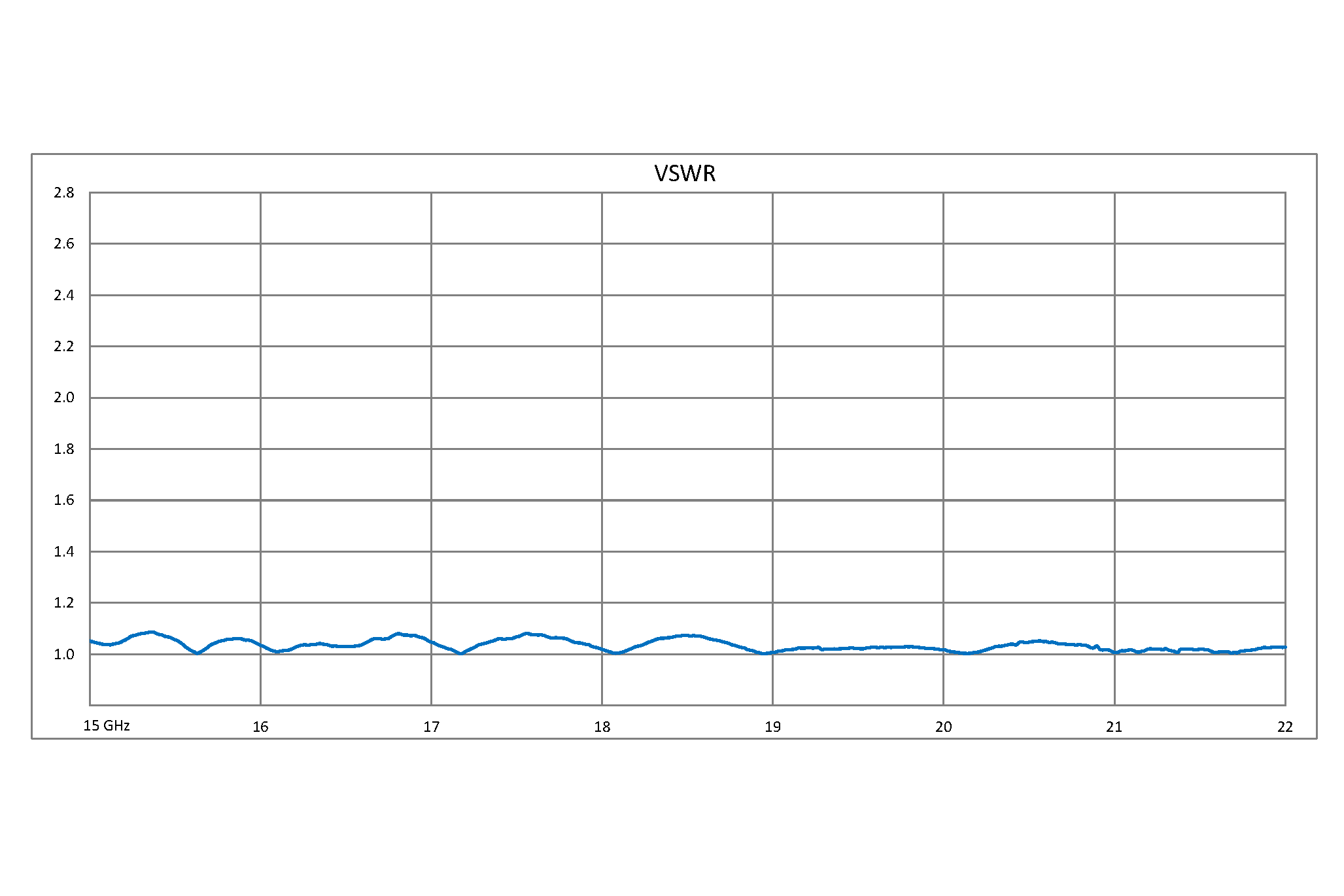

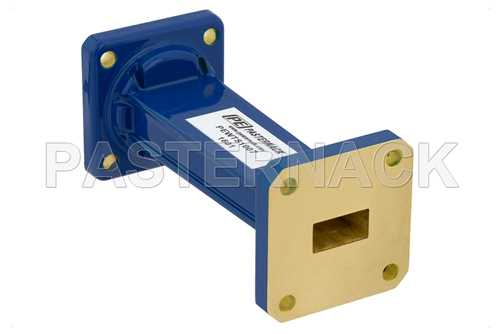

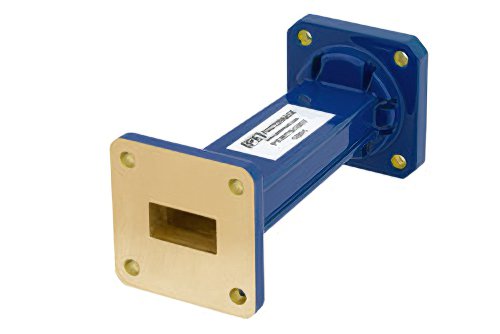

PEWTS1007 | WR-62 |
UG-1665/U |
方盖 |
WR-51 |
方盖 |
||
 |

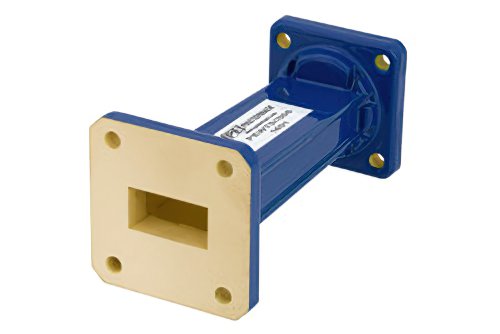

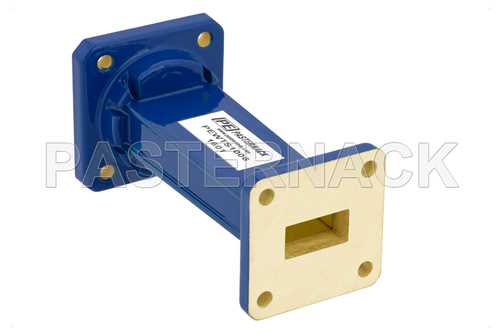

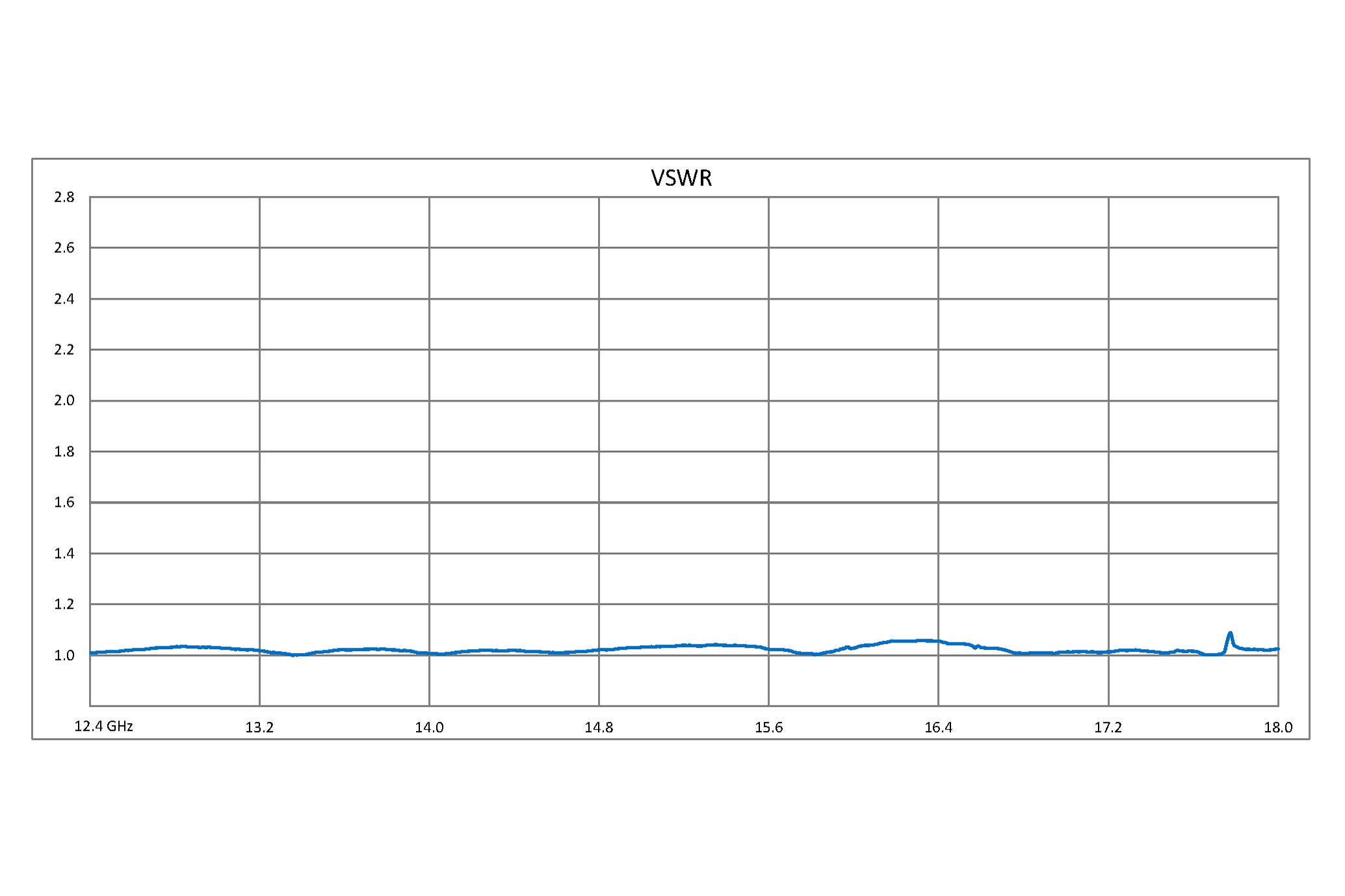

PEWTS1006 | WR-75 |
方盖 |
WR-62 |
UG-1665/U |
方盖 |
||
 |

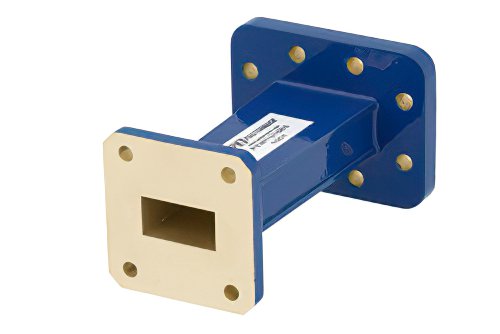

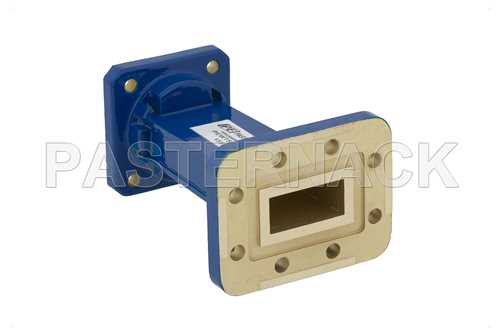

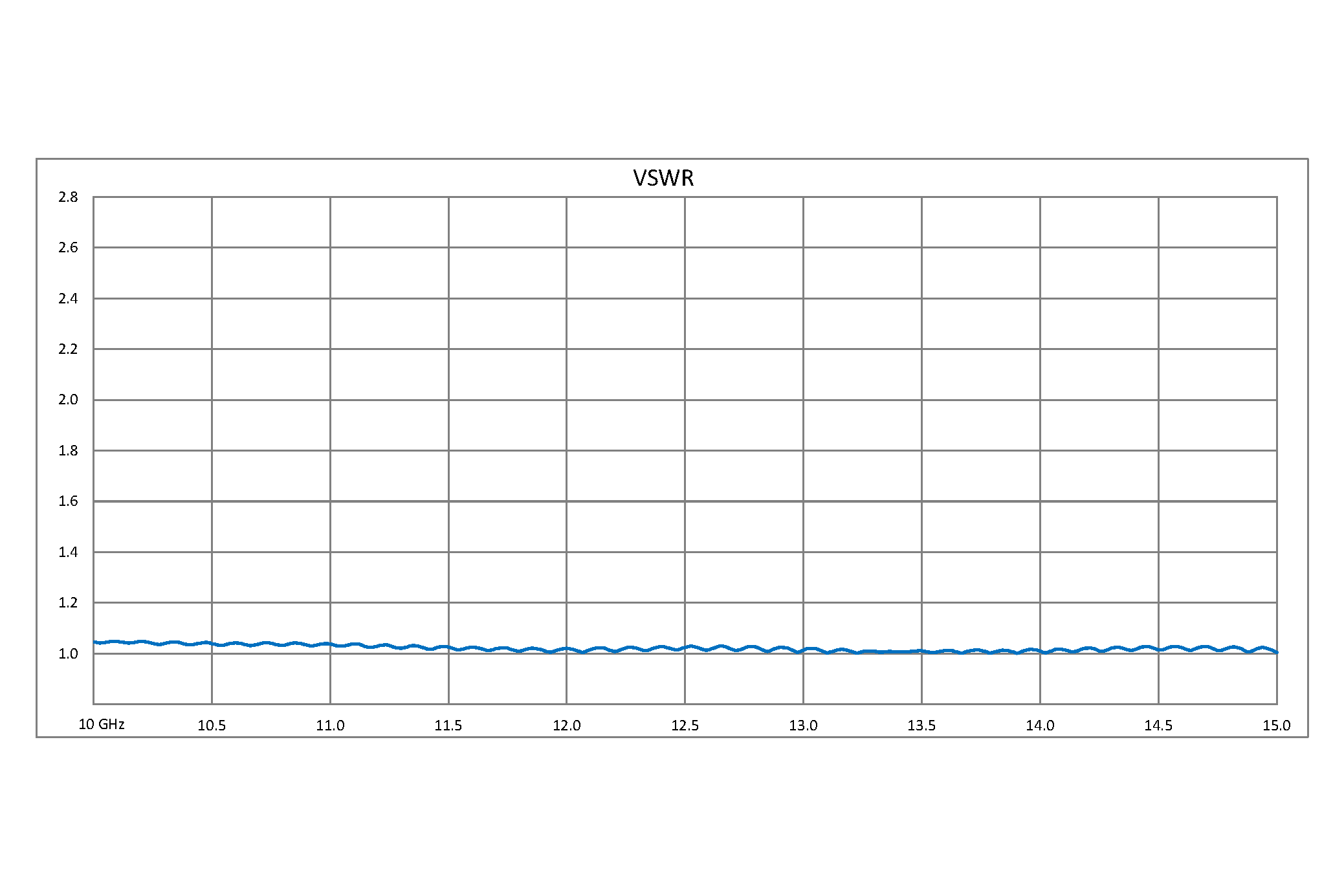

PEWTS1005 | WR-90 |
CPR-90G |
CPRG |
WR-75 |
方盖 |
||
 |

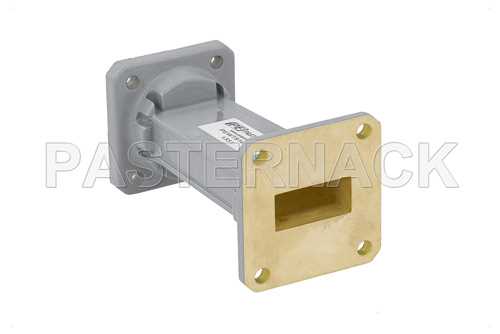

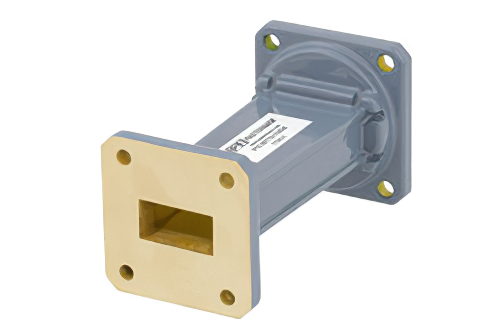

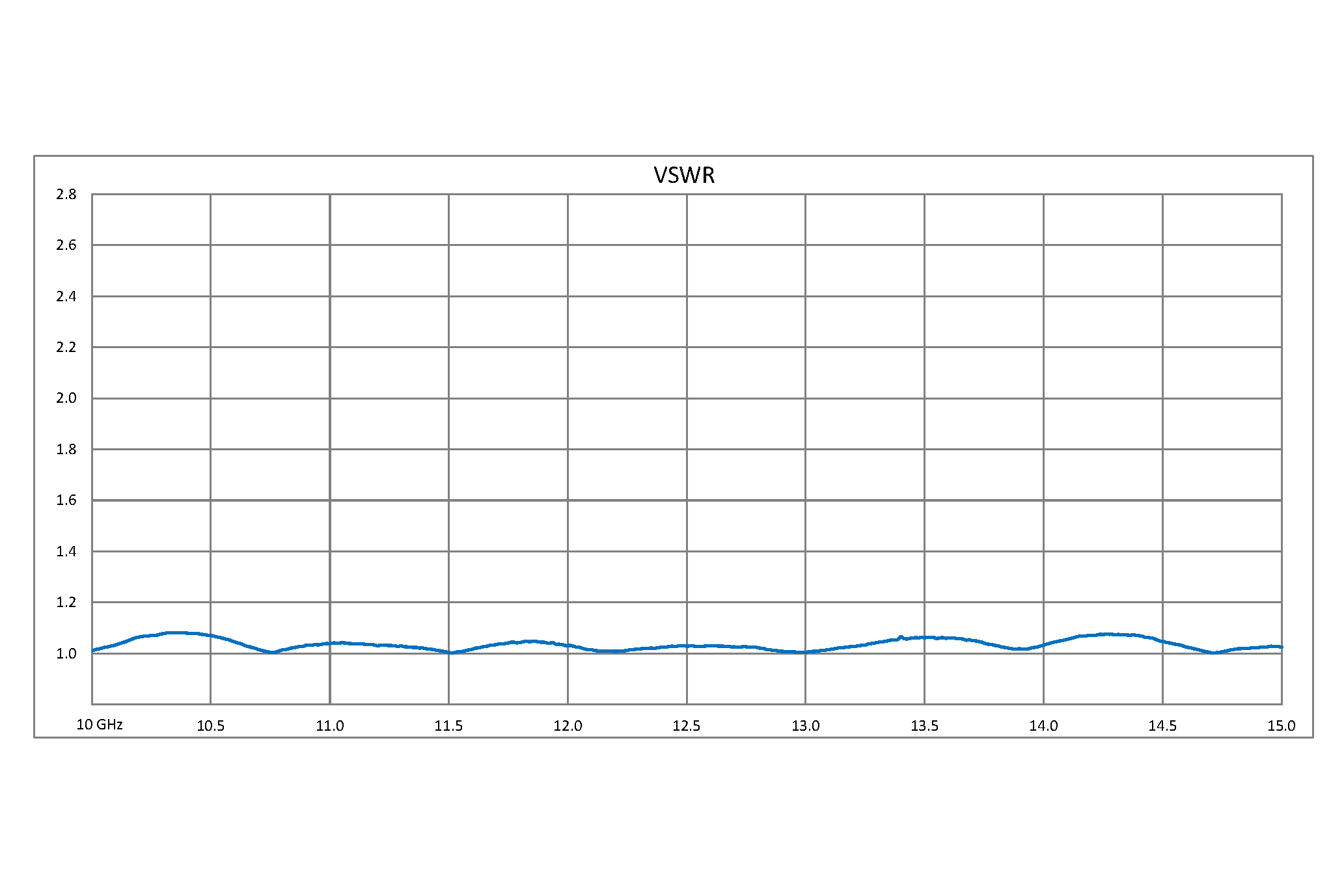

PEWTS1004 | WR-90 |
UG-39/U |
方盖 |
WR-75 |
方盖 |
||
 |

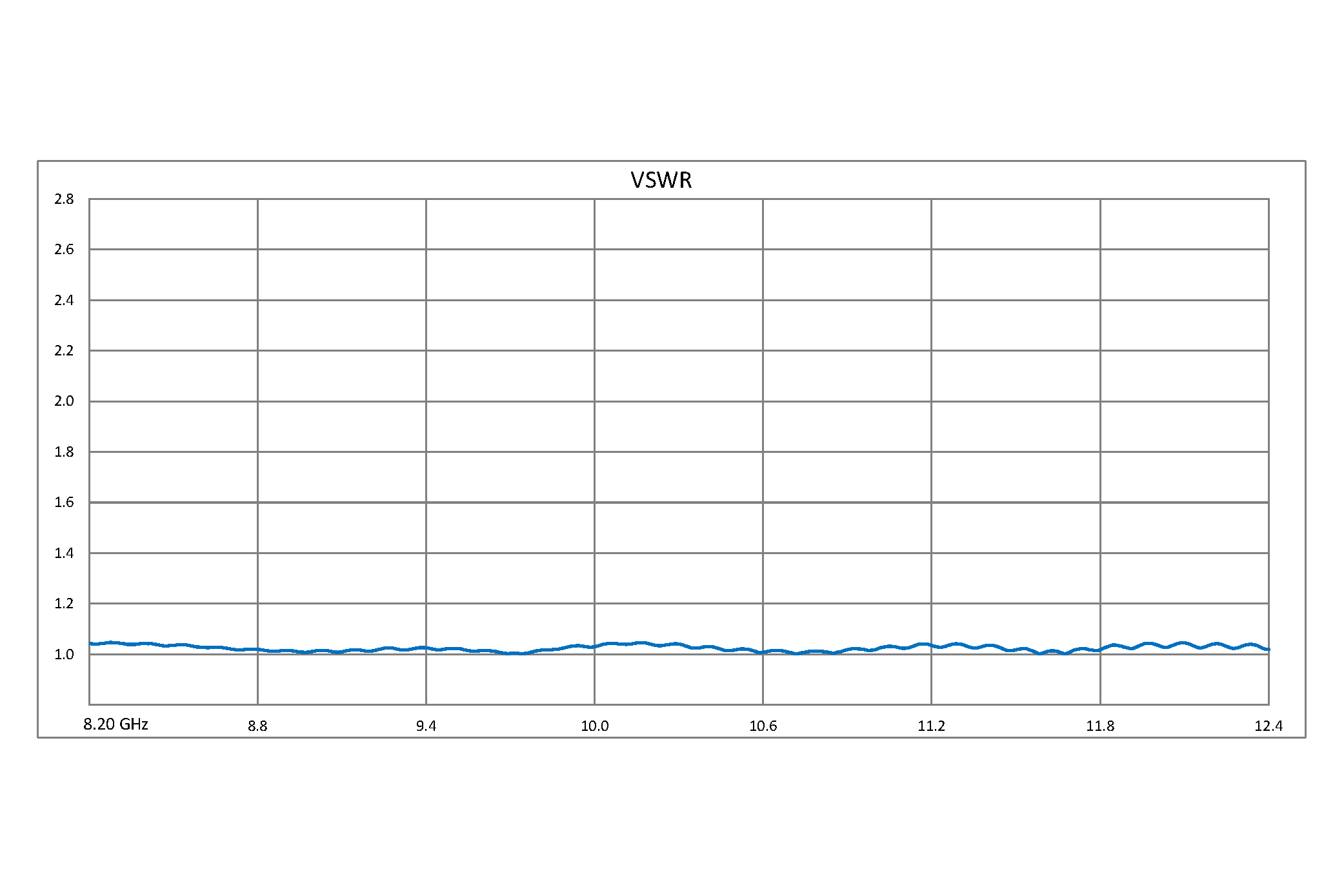

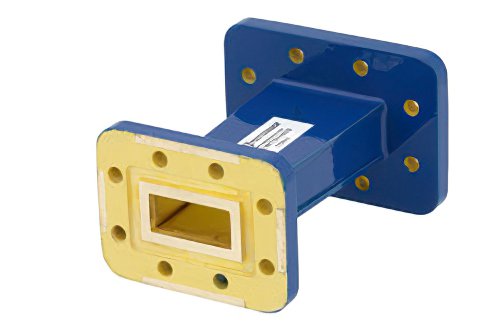

PEWTS1003 | WR-112 |
CPR-112G |
CPRG |
WR-90 |
CPR-90G |
CPRG |
|
 |

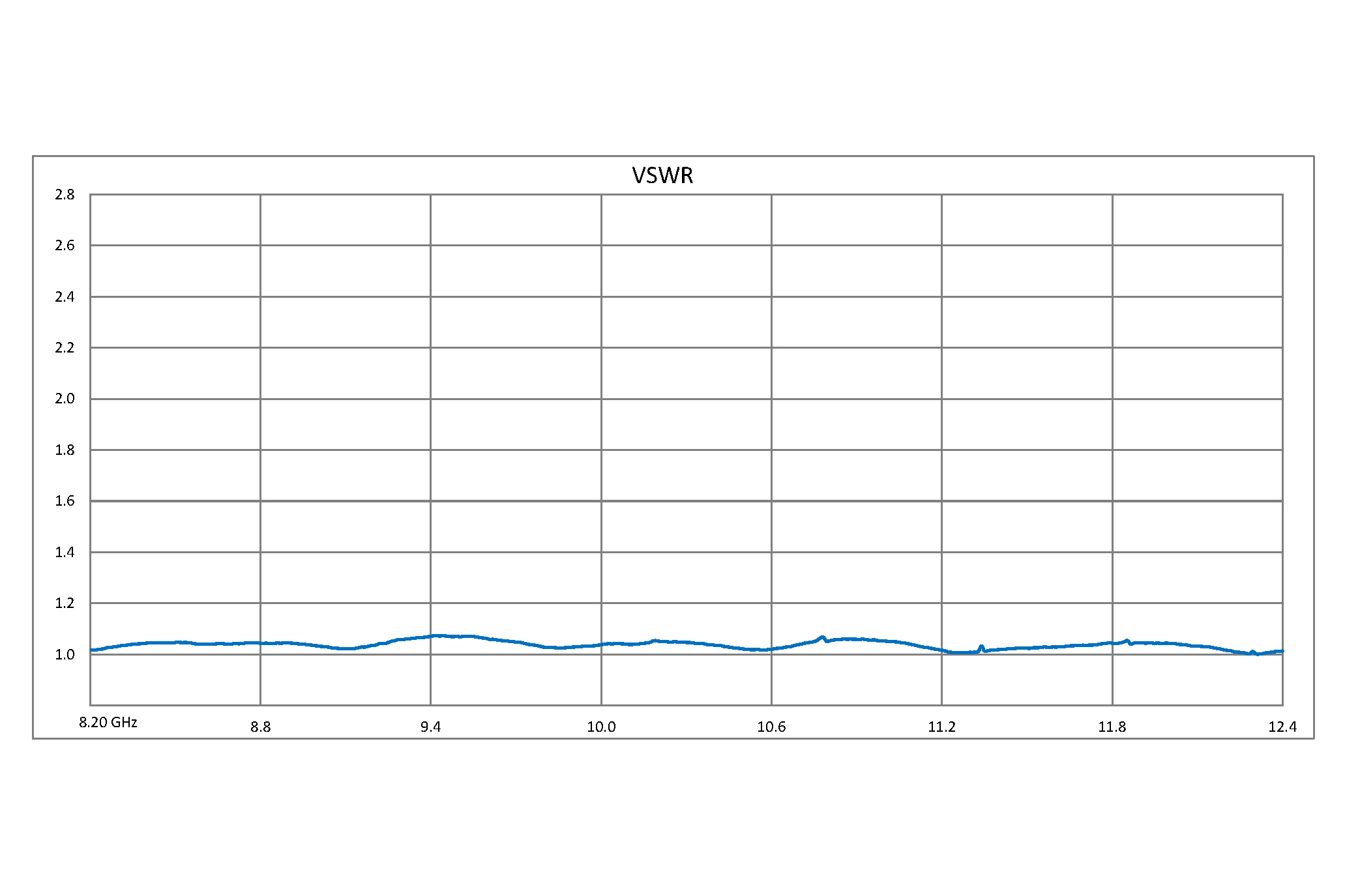

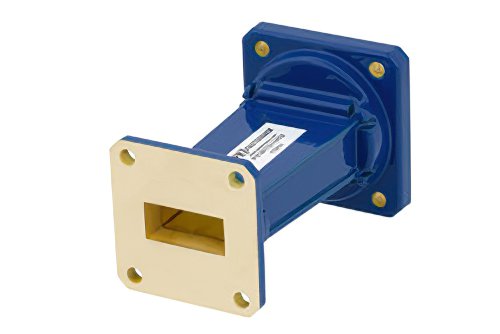

PEWTS1002 | WR-112 |
UG-51/U |
方盖 |
WR-90 |
UG-39/U |
方盖 |
|
 |

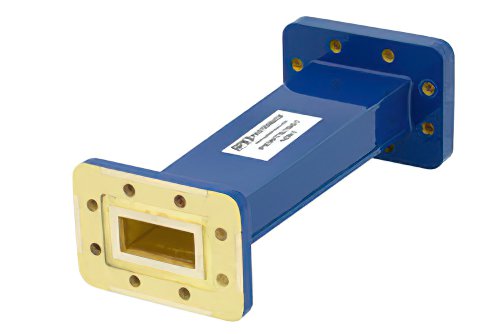

PEWTS1001 | WR-137 |
CPR-137G |
CPRG |
WR-112 |
CPR-112G |
CPRG |
|
 |

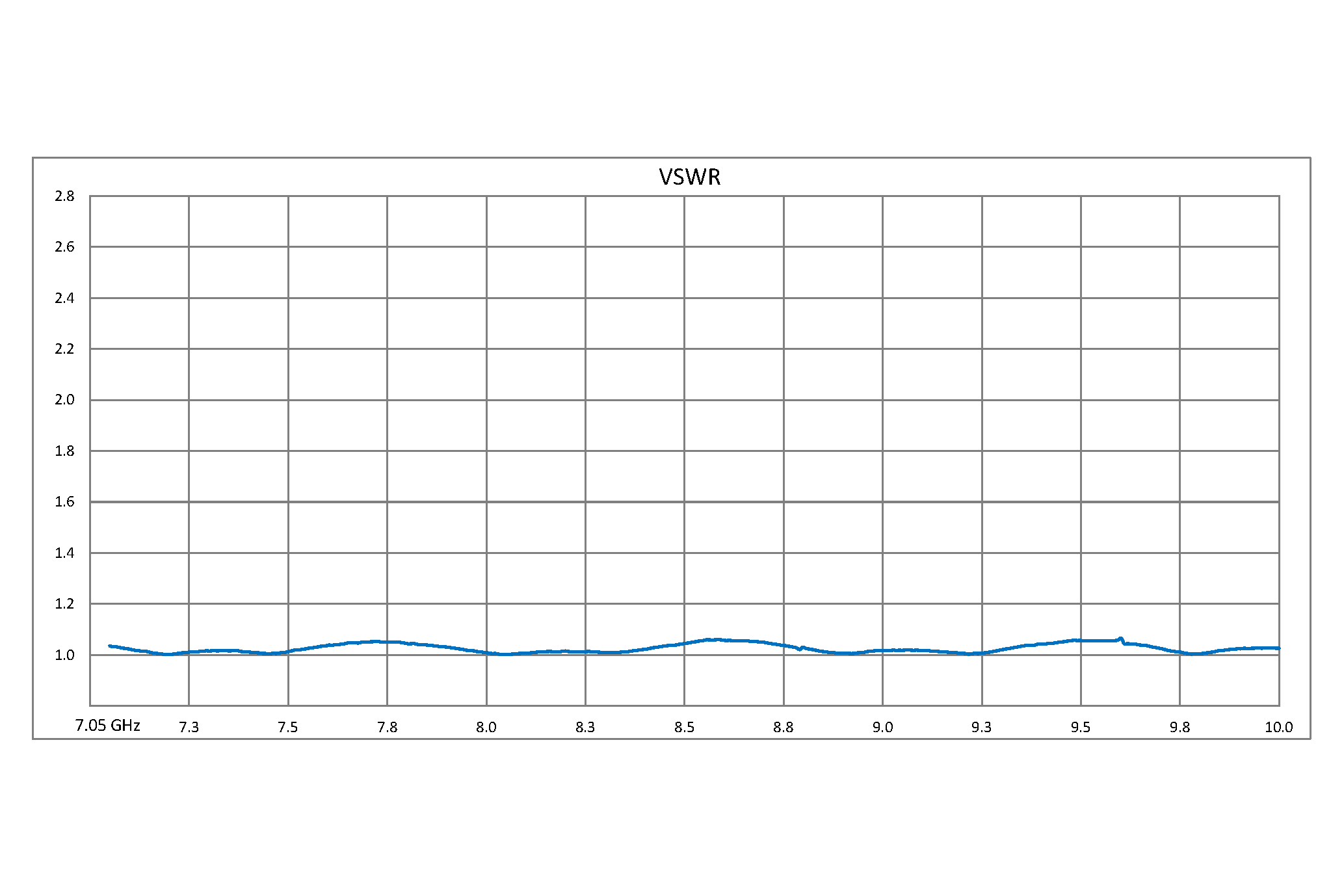

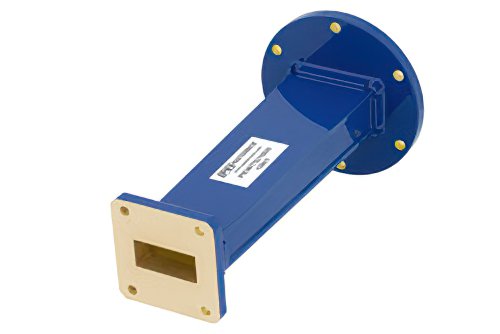

PEWTS1000 | WR-137 |
UG-344/U |
圆盖 |
WR-112 |
UG-51/U |
方盖 |
|

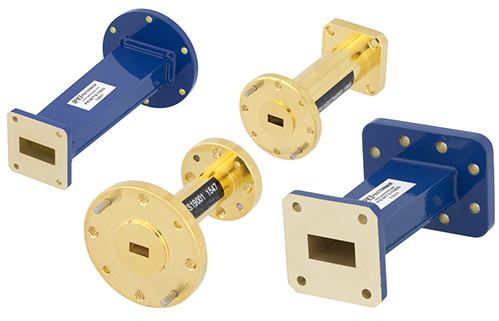

波导到波导转换器
我们的波导转换器产品系列工作频率范围从5.85 GHz到110 GHz，跨十四个频带，并提供不同波导尺寸之间的平滑过渡。波导转换器系列损耗最低，电压驻波比最低可达1.08:1。这些波导转换器元件有时被称为波导转接头。 波导转换器元件被广泛用于高功率无线应用，如仪器仪表、试验台、SATCOM、MILCOM、雷达以及电信等极重视信号强度和完整性的应用。在利用不同波导尺寸和频率的系统中，必须有适当的过渡，以实现最小信号损耗量。目前，Pasternack的波导转换器产品组合种类丰富且均有现货，这些产品采用坚固的镀金或涂装黄铜构造，具体视型号而定。 Pasternack波导过渡产品系列提供UG型方形和圆形法兰，CPRG型法兰或UBR型法兰。与我们其他40,000多种射频、微波和毫米波元件一样，这些波导转换器均有现货。这些WR-10、WR-12、WR-15、Wr-19、WR-22、WR-28、WR-34、WR-42、WR-51、WR-62、WR-75、WR-90、WR-112和WR-137过渡器不仅有现货，还可在订购当天发货。
如果您想获得Pasternack产品的完整清单，请点击此处
