欧式法兰波导同轴转接头

欧式法兰波导同轴转接头

  • 工作频率覆盖1.72GHz至40 GHz的15个波导频段
  • 波导尺寸覆盖 WR-28 至 WR-430
  • 欧洲IEC标准法兰：波导同轴转接头，UDR、波导同轴转接头，PDR和波导同轴转接头，UBR
  • 同轴设计：SMA、2.92mm、N型和2.4mm连接器
  • 制作工艺精密，采用黄铜或铝材质
  • 提供直角型和端接配置
一件起发,当天发货！
零件编号和其他视图 波导尺寸 法兰类型 连接器配置 材料 最小频率(GHz) 最大频率(GHz) 最大输入功率 (W) 电压驻波比 ​ (Max) 人体几何学

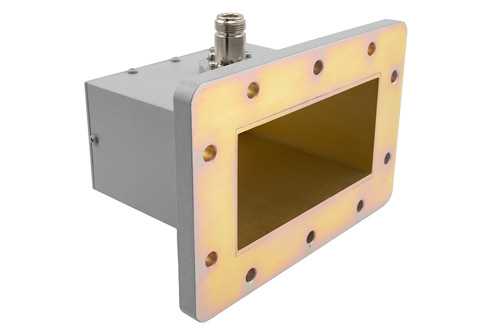

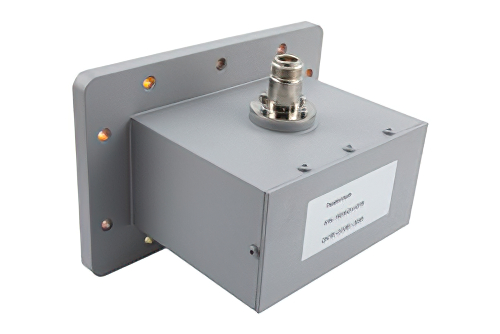

WR-430 波导同轴转接头，UDR22法兰转N型母头，工作频率为1.72 GHz至2.61 GHz，铝材质
说明 WR-430 波导同轴转接头，UDR22法兰转N型母头，工作频率为1.72 GHz至2.61 GHz，铝材质 说明 WR-430 波导同轴转接头，UDR22法兰转N型母头，工作频率为1.72 GHz至2.61 GHz，铝材质
PEWCA1079 WR-430 UDR22 N型母头 铝 1.72 2.61 100 1.25:1 直角型

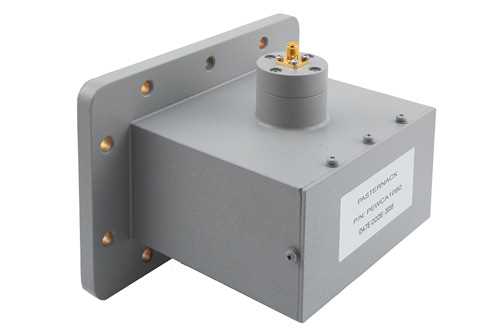

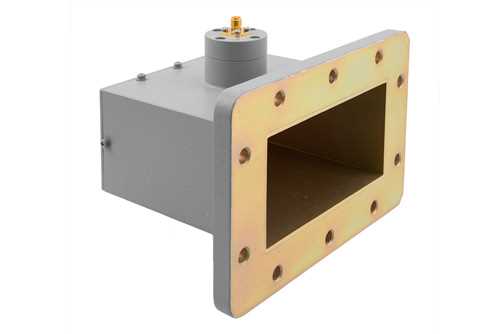

WR-430 波导同轴转接头，UDR22法兰转SMA母头，工作频率为1.72 GHz至2.61 GHz，铝材质
说明 WR-430 波导同轴转接头，UDR22法兰转SMA母头，工作频率为1.72 GHz至2.61 GHz，铝材质 说明 WR-430 波导同轴转接头，UDR22法兰转SMA母头，工作频率为1.72 GHz至2.61 GHz，铝材质
PEWCA1080 WR-430 UDR22 SMA 母头 铝 1.72 2.61 50 1.25:1 直角型

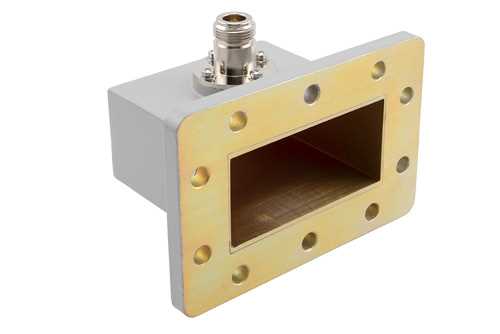

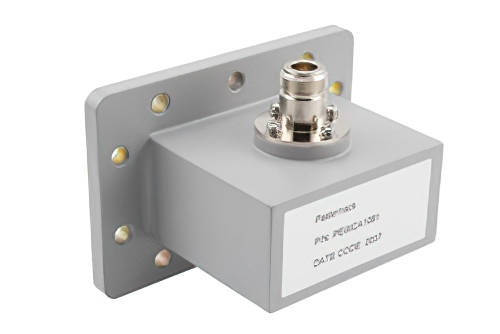

WR-284 波导同轴转接头，UDR32法兰转N型母头，工作频率为2.6 GHz至3.95 GHz，铝材质
说明 WR-284 波导同轴转接头，UDR32法兰转N型母头，工作频率为2.6 GHz至3.95 GHz，铝材质 说明 WR-284 波导同轴转接头，UDR32法兰转N型母头，工作频率为2.6 GHz至3.95 GHz，铝材质
PEWCA1081 WR-284 UDR32 N型母头 铝 2.6 3.95 100 1.25:1 直角型

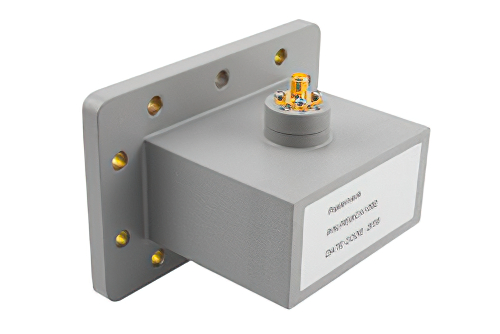

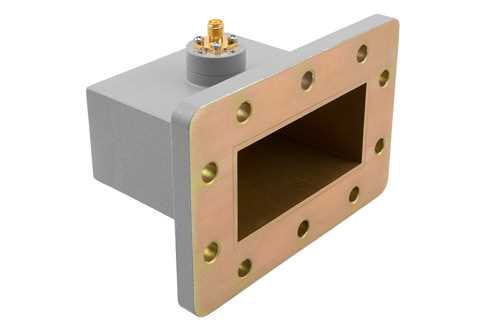

WR-284 波导同轴转接头，UDR32法兰转SMA母头，工作频率为2.6 GHz至3.95 GHz，铝材质
说明 WR-284 波导同轴转接头，UDR32法兰转SMA母头，工作频率为2.6 GHz至3.95 GHz，铝材质 说明 WR-284 波导同轴转接头，UDR32法兰转SMA母头，工作频率为2.6 GHz至3.95 GHz，铝材质
PEWCA1082 WR-284 UDR32 SMA 母头 铝 2.6 3.95 50 1.25:1 直角型

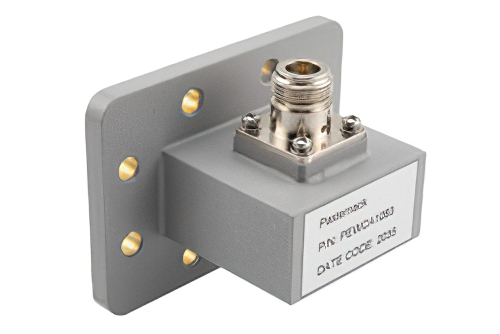

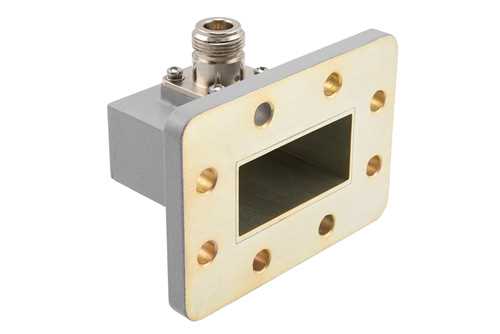

WR-187 波导同轴转接头，UDR48法兰转N型母头，工作频率为3.94 GHz至5.99 GHz，铝材质
说明 WR-187 波导同轴转接头，UDR48法兰转N型母头，工作频率为3.94 GHz至5.99 GHz，铝材质 说明 WR-187 波导同轴转接头，UDR48法兰转N型母头，工作频率为3.94 GHz至5.99 GHz，铝材质
PEWCA1083 WR-187 UDR48 N型母头 铝 3.94 5.99 100 1.25:1 直角型

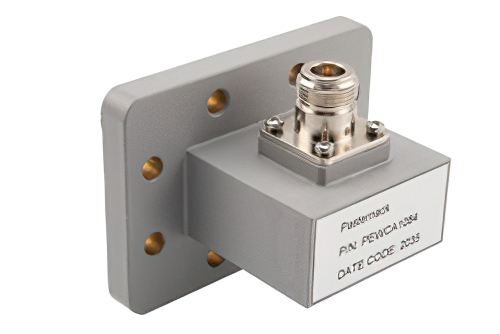

WR-187 波导同轴转接头，PDR48法兰转N型母头，工作频率为3.94 GHz至5.99 GHz，铝材质
说明 WR-187 波导同轴转接头，PDR48法兰转N型母头，工作频率为3.94 GHz至5.99 GHz，铝材质 说明 WR-187 波导同轴转接头，PDR48法兰转N型母头，工作频率为3.94 GHz至5.99 GHz，铝材质
PEWCA1084 WR-187 UDR48 N型母头 铝 3.94 5.99 100 1.25:1 直角型

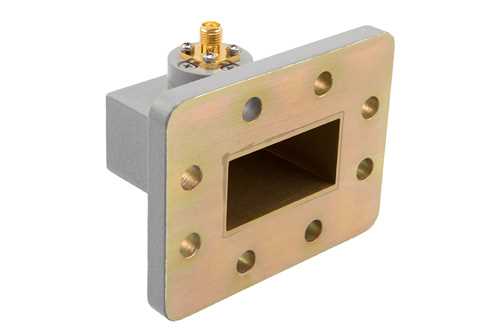

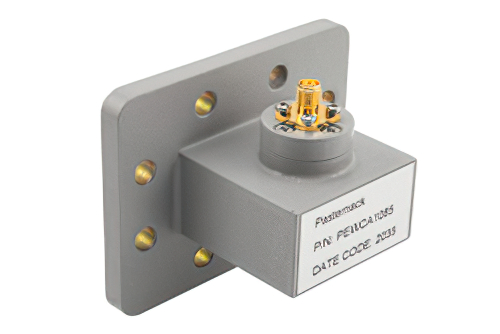

WR-159 波导同轴转接头，UDR58法兰转SMA母头，工作频率为5.38 GHz至8.17 GHz，铝材质
说明 WR-159 波导同轴转接头，UDR58法兰转SMA母头，工作频率为5.38 GHz至8.17 GHz，铝材质 说明 WR-159 波导同轴转接头，UDR58法兰转SMA母头，工作频率为5.38 GHz至8.17 GHz，铝材质
PEWCA1085 WR-159 UDR58 SMA 母头 铝 5.38 8.17 100 1.25:1 直角型

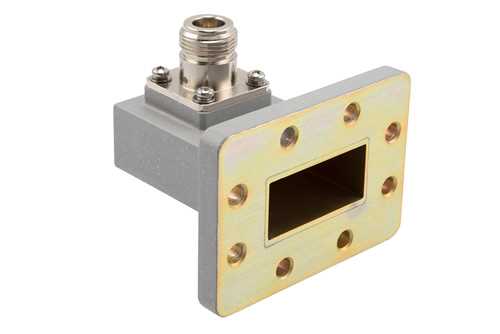

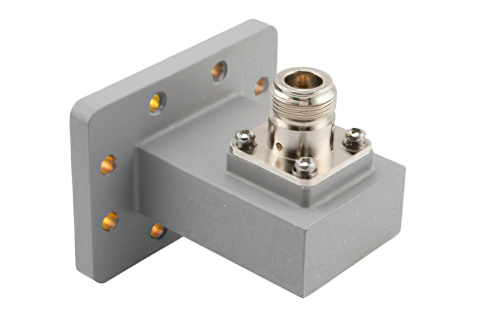

WR-137 波导同轴转接头，UDR70法兰转N型母头，工作频率为5.38 GHz至8.17 GHz，铝材质
说明 WR-137 波导同轴转接头，UDR70法兰转N型母头，工作频率为5.38 GHz至8.17 GHz，铝材质 说明 WR-137 波导同轴转接头，UDR70法兰转N型母头，工作频率为5.38 GHz至8.17 GHz，铝材质
PEWCA1086 WR-137 UDR70 N型母头 铝 5.38 8.17 100 1.25:1 直角型

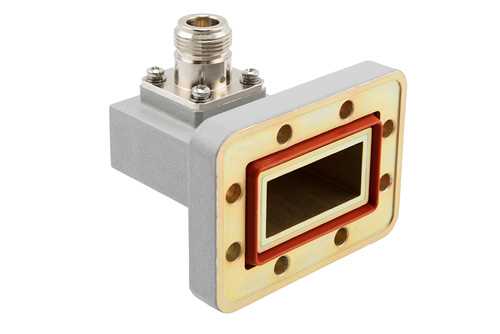

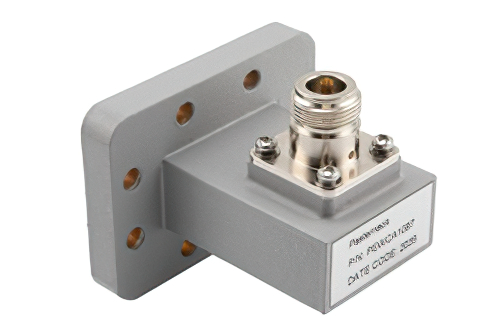

WR-137 波导同轴转接头，PDR70法兰转N型母头，工作频率为5.38 GHz至8.17 GHz，铝材质
说明 WR-137 波导同轴转接头，PDR70法兰转N型母头，工作频率为5.38 GHz至8.17 GHz，铝材质 说明 WR-137 波导同轴转接头，PDR70法兰转N型母头，工作频率为5.38 GHz至8.17 GHz，铝材质
PEWCA1087 WR-137 UDR70 N型母头 铝 5.38 8.17 100 1.25:1 直角型

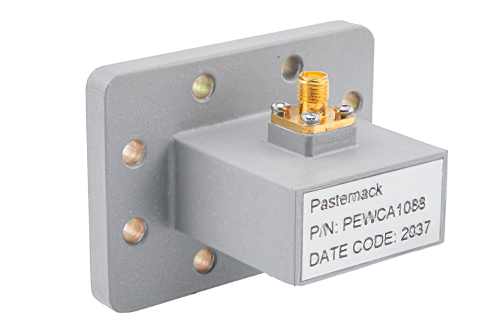

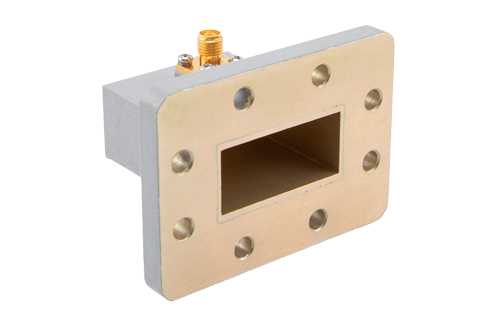

WR-137 波导同轴转接头，UDR70法兰转SMA母头，工作频率为5.38 GHz至8.17 GHz，铝材质
说明 WR-137 波导同轴转接头，UDR70法兰转SMA母头，工作频率为5.38 GHz至8.17 GHz，铝材质 说明 WR-137 波导同轴转接头，UDR70法兰转SMA母头，工作频率为5.38 GHz至8.17 GHz，铝材质
PEWCA1088 WR-137 UDR70 SMA 母头 铝 5.38 8.17 100 1.25:1 直角型

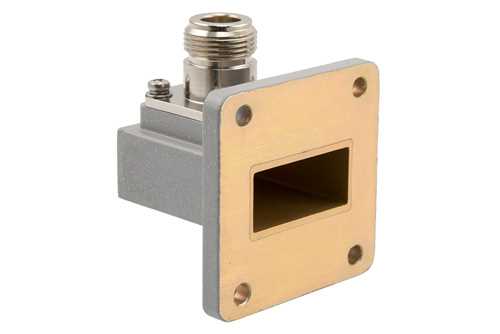

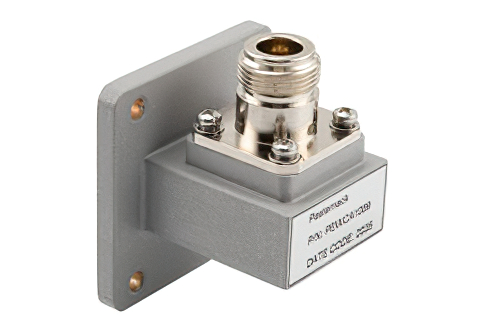

WR-112 波导同轴转接头，UBR84法兰转N型母头，工作频率为6.57 GHz至9.99 GHz，铝材质
说明 WR-112 波导同轴转接头，UBR84法兰转N型母头，工作频率为6.57 GHz至9.99 GHz，铝材质 说明 WR-112 波导同轴转接头，UBR84法兰转N型母头，工作频率为6.57 GHz至9.99 GHz，铝材质
PEWCA1089 WR-112 UBR84 N型母头 铝 6.57 9.99 100 1.25:1 直角型

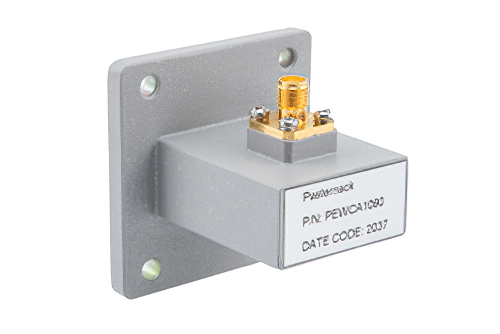

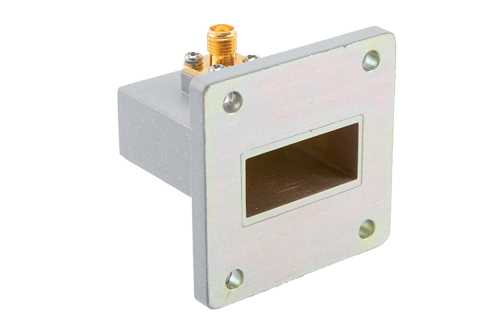

WR-112 波导同轴转接头，UBR84法兰转SMA母头，工作频率为6.57 GHz至9.99 GHz，铝材质
说明 WR-112 波导同轴转接头，UBR84法兰转SMA母头，工作频率为6.57 GHz至9.99 GHz，铝材质 说明 WR-112 波导同轴转接头，UBR84法兰转SMA母头，工作频率为6.57 GHz至9.99 GHz，铝材质
PEWCA1090 WR-112 UBR84 SMA 母头 铝 6.57 9.99 100 1.25:1 直角型

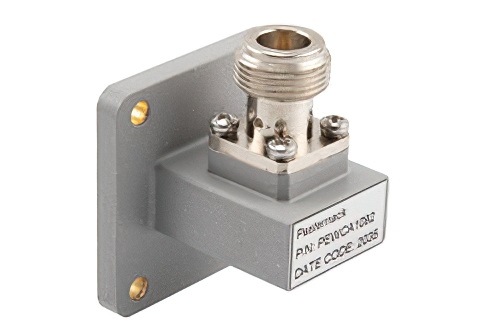

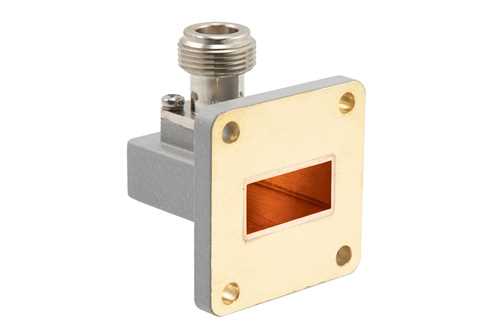

WR-90 波导同轴转接头，UBR100法兰转N型母头，工作频率为8.2 GHz至12.4 GHz，黄铜材质
说明 WR-90 波导同轴转接头，UBR100法兰转N型母头，工作频率为8.2 GHz至12.4 GHz，黄铜材质 说明 WR-90 波导同轴转接头，UBR100法兰转N型母头，工作频率为8.2 GHz至12.4 GHz，黄铜材质
PEWCA1092 WR-90 UBR100 N型母头 黄铜 8.2 12.4 100 1.25:1 直角型

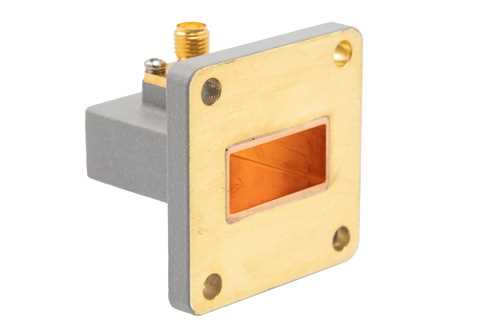

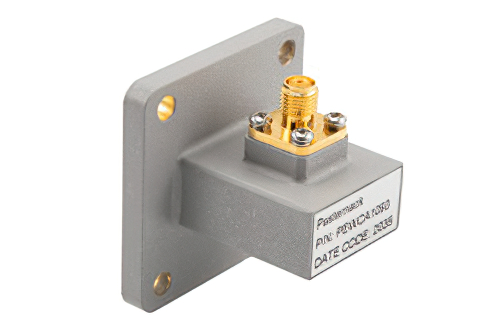

WR-90 波导同轴转接头，UBR100法兰转SMA母头，工作频率为8.2 GHz至12.4 GHz，黄铜材质
说明 WR-90 波导同轴转接头，UBR100法兰转SMA母头，工作频率为8.2 GHz至12.4 GHz，黄铜材质 说明 WR-90 波导同轴转接头，UBR100法兰转SMA母头，工作频率为8.2 GHz至12.4 GHz，黄铜材质
PEWCA1093 WR-90 UBR100 SMA 母头 黄铜 8.2 12.4 100 1.25:1 直角型

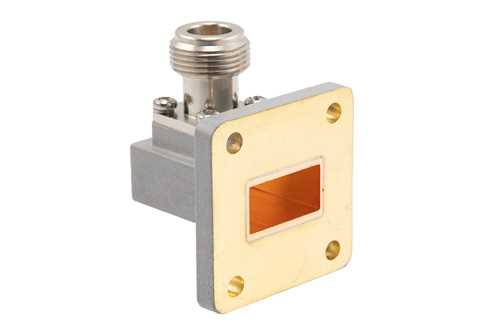

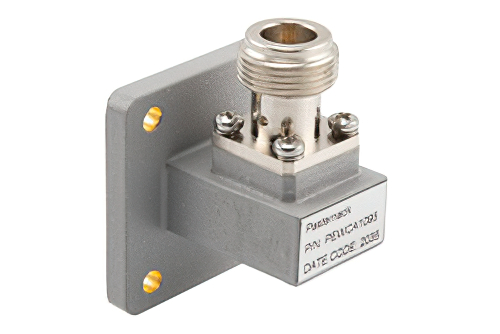

WR-75 波导同轴转接头，UBR120法兰转N型母头，工作频率为9.84 GHz至15 GHz，黄铜材质
说明 WR-75 波导同轴转接头，UBR120法兰转N型母头，工作频率为9.84 GHz至15 GHz，黄铜材质 说明 WR-75 波导同轴转接头，UBR120法兰转N型母头，工作频率为9.84 GHz至15 GHz，黄铜材质
PEWCA1095 WR-75 UBR120 N型母头 黄铜 9.84 15 100 1.25:1 直角型

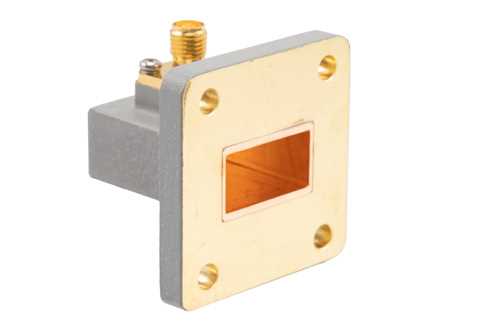

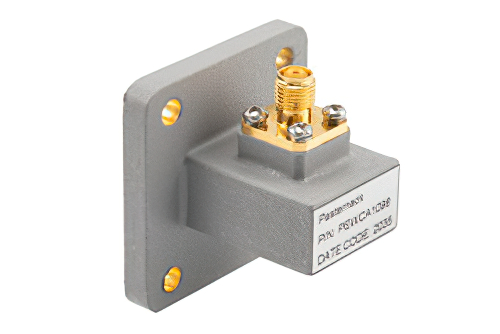

WR-75 波导同轴转接头，UBR120法兰转SMA母头，工作频率为9.84 GHz至15 GHz，黄铜材质
说明 WR-75 波导同轴转接头，UBR120法兰转SMA母头，工作频率为9.84 GHz至15 GHz，黄铜材质 说明 WR-75 波导同轴转接头，UBR120法兰转SMA母头，工作频率为9.84 GHz至15 GHz，黄铜材质
PEWCA1096 WR-75 UBR120 SMA 母头 黄铜 9.84 15 100 1.25:1 直角型

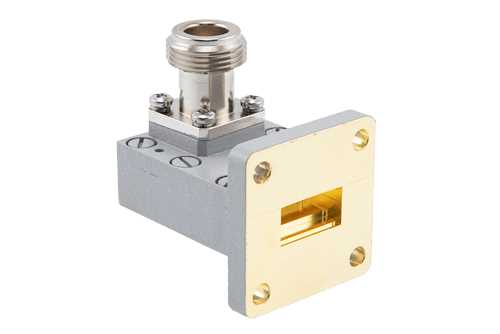

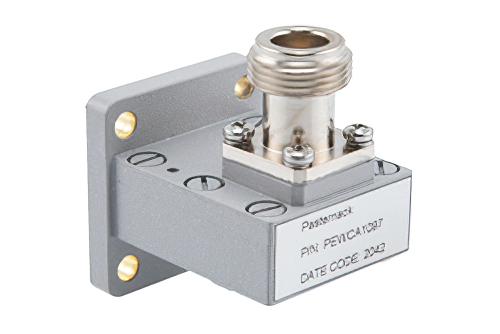

WR-62 波导同轴转接头，UBR140法兰转N型母头，工作频率为11.9 GHz至18 GHz，黄铜材质
说明 WR-62 波导同轴转接头，UBR140法兰转N型母头，工作频率为11.9 GHz至18 GHz，黄铜材质 说明 WR-62 波导同轴转接头，UBR140法兰转N型母头，工作频率为11.9 GHz至18 GHz，黄铜材质
PEWCA1097 WR-62 UBR140 N型母头 黄铜 11.9 18 100 1.25:1 直角型

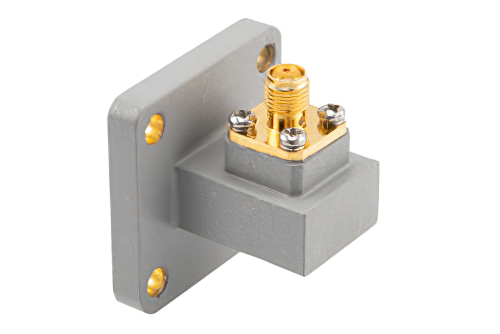

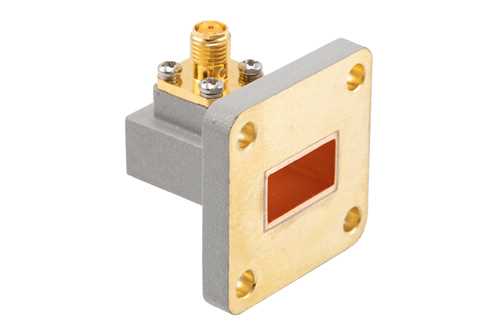

WR-62 波导同轴转接头，UBR140法兰转SMA母头，工作频率为11.9 GHz至18 GHz，黄铜材质
说明 WR-62 波导同轴转接头，UBR140法兰转SMA母头，工作频率为11.9 GHz至18 GHz，黄铜材质 说明 WR-62 波导同轴转接头，UBR140法兰转SMA母头，工作频率为11.9 GHz至18 GHz，黄铜材质
PEWCA1098 WR-62 UBR140 SMA 母头 黄铜 11.9 18 100 1.25:1 直角型

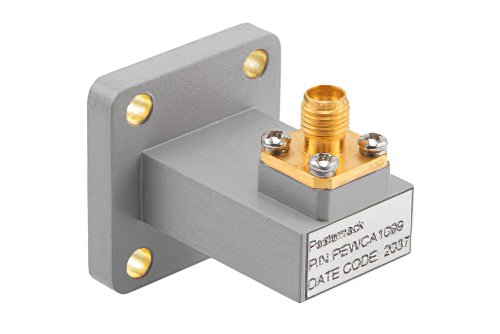

WR-51 波导同轴转接头，UBR180法兰转SMA母头，工作频率为14.5 GHz至22 GHz，黄铜材质
说明 WR-51 波导同轴转接头，UBR180法兰转SMA母头，工作频率为14.5 GHz至22 GHz，黄铜材质 说明 WR-51 波导同轴转接头，UBR180法兰转SMA母头，工作频率为14.5 GHz至22 GHz，黄铜材质
PEWCA1099 WR-51 UBR180 SMA 母头 黄铜 14.5 22 50 1.25:1 直角型

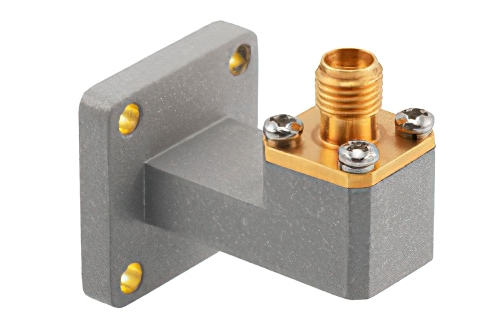

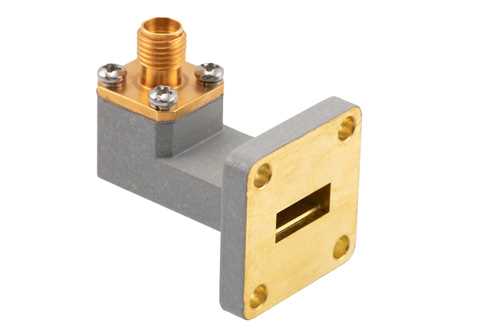

WR-42 波导同轴转接头，UBR220法兰转SMA母头，工作频率为17.6 GHz至26.7 GHz，黄铜材质
说明 WR-42 波导同轴转接头，UBR220法兰转SMA母头，工作频率为17.6 GHz至26.7 GHz，黄铜材质 说明 WR-42 波导同轴转接头，UBR220法兰转SMA母头，工作频率为17.6 GHz至26.7 GHz，黄铜材质
PEWCA1100 WR-42 UBR220 SMA 母头 黄铜 17.6 26.7 30 1.25:1 直角型

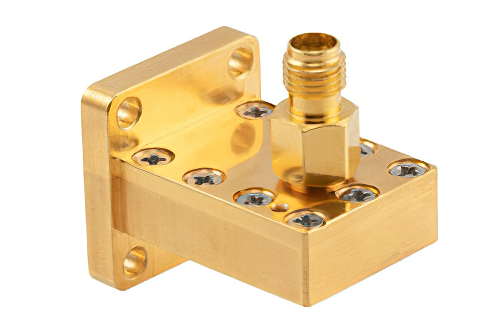

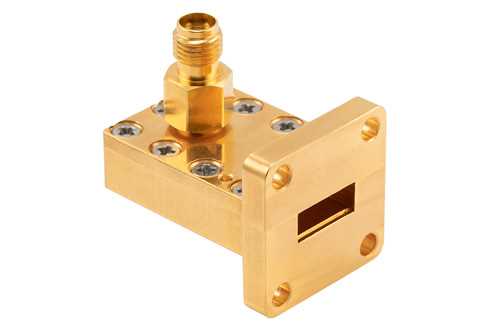

WR-42 波导同轴转接头，UBR220法兰转2.92mm母头，工作频率为17.6 GHz至26.7 GHz，黄铜材质
说明 WR-42 波导同轴转接头，UBR220法兰转2.92mm母头，工作频率为17.6 GHz至26.7 GHz，黄铜材质 说明 WR-42 波导同轴转接头，UBR220法兰转2.92mm母头，工作频率为17.6 GHz至26.7 GHz，黄铜材质
PEWCA1101 WR-42 UBR220 2.92MM母头 黄铜 17.6 26.7 20 1.25:1 直角型

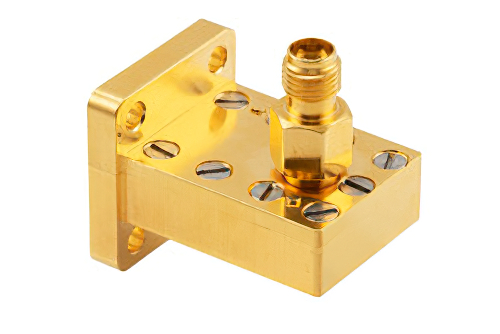

WR-34 波导同轴转接头，UBR260法兰转2.92mm母头，工作频率为21.7 GHz至33 GHz，黄铜材质
说明 WR-34 波导同轴转接头，UBR260法兰转2.92mm母头，工作频率为21.7 GHz至33 GHz，黄铜材质 说明 WR-34 波导同轴转接头，UBR260法兰转2.92mm母头，工作频率为21.7 GHz至33 GHz，黄铜材质
PEWCA1102 WR-34 UBR260 2.92MM母头 黄铜 21.7 33 20 1.35:1 直角型

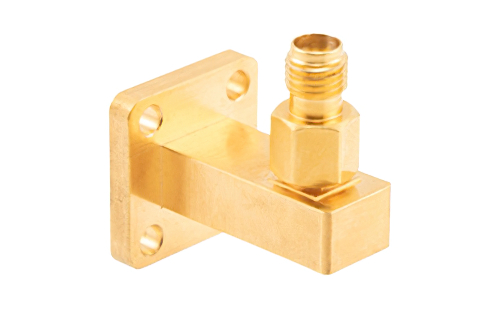

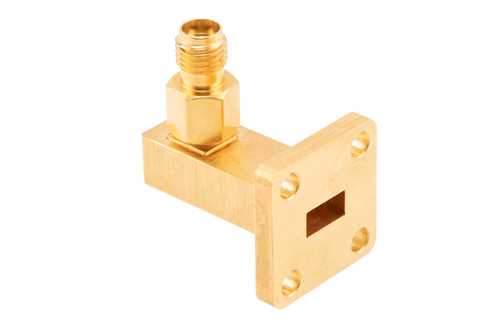

WR-28 波导同轴转接头，UBR320法兰转2.92mm母头，工作频率为26.5 GHz至40 GHz，黄铜材质
说明 WR-28 波导同轴转接头，UBR320法兰转2.92mm母头，工作频率为26.5 GHz至40 GHz，黄铜材质 说明 WR-28 波导同轴转接头，UBR320法兰转2.92mm母头，工作频率为26.5 GHz至40 GHz，黄铜材质
PEWCA1103 WR-28 UBR320 2.92MM母头 黄铜 26.5 40 20 1.25:1 直角型

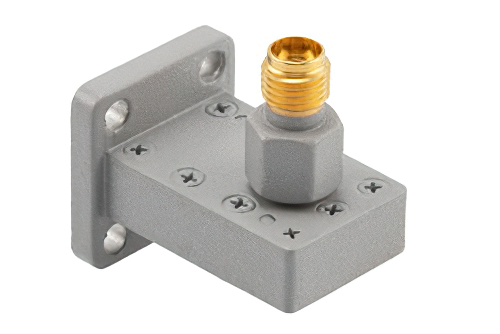

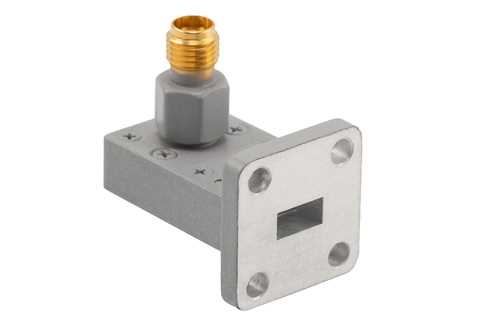

WR-28 波导同轴转接头，UBR320法兰转2.92mm母头，工作频率为26.5 GHz至40 GHz，铝材质
说明 WR-28 波导同轴转接头，UBR320法兰转2.92mm母头，工作频率为26.5 GHz至40 GHz，铝材质 说明 WR-28 波导同轴转接头，UBR320法兰转2.92mm母头，工作频率为26.5 GHz至40 GHz，铝材质
PEWCA1104 WR-28 UBR320 2.92MM母头 铝 26.5 40 20 1.25:1 直角型

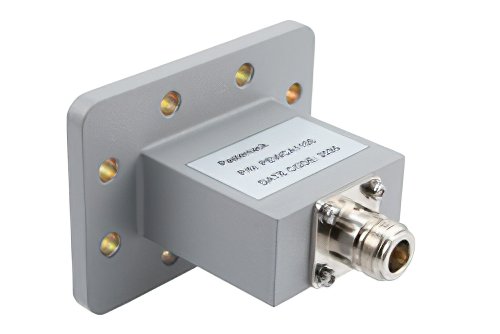

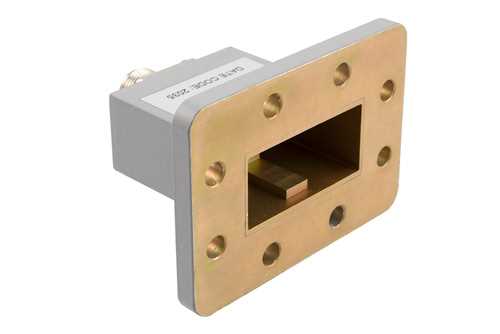

WR-187 波导同轴转接头，UDR48法兰转端发射N型母头，工作频率为3.94 GHz至5.99 GHz，铝材质
说明 WR-187 波导同轴转接头，UDR48法兰转端发射N型母头，工作频率为3.94 GHz至5.99 GHz，铝材质 说明 WR-187 波导同轴转接头，UDR48法兰转端发射N型母头，工作频率为3.94 GHz至5.99 GHz，铝材质
PEWCA1105 WR-187 UDR48 N型母头 铝 3.94 5.99 100 1.25:1 端发射

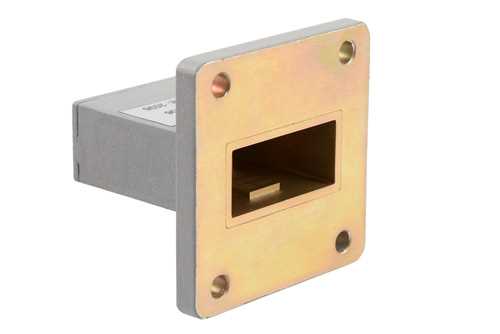

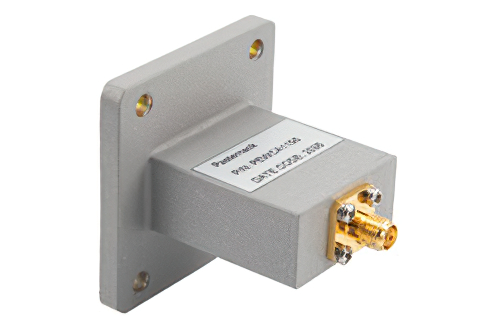

WR-112 波导同轴转接头，UBR84法兰转端发射SMA母头，工作频率为6.57 GHz至9.99 GHz，铝材质
说明 WR-112 波导同轴转接头，UBR84法兰转端发射SMA母头，工作频率为6.57 GHz至9.99 GHz，铝材质 说明 WR-112 波导同轴转接头，UBR84法兰转端发射SMA母头，工作频率为6.57 GHz至9.99 GHz，铝材质
PEWCA1106 WR-112 UBR84 SMA 母头 铝 6.57 9.99 50 1.25:1 端发射

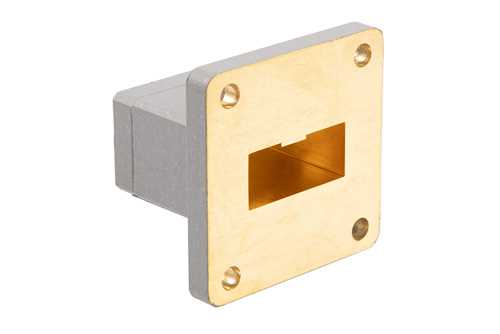

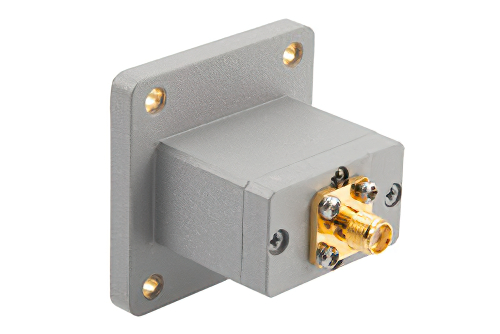

WR-90 波导同轴转接头，UBR100法兰转端发射SMA母头，工作频率为8.2 GHz至12.4 GHz，黄铜材质
说明 WR-90 波导同轴转接头，UBR100法兰转端发射SMA母头，工作频率为8.2 GHz至12.4 GHz，黄铜材质 说明 WR-90 波导同轴转接头，UBR100法兰转端发射SMA母头，工作频率为8.2 GHz至12.4 GHz，黄铜材质
PEWCA1107 WR-90 UBR100 SMA 母头 黄铜 8.2 12.4 50 1.25:1 端发射

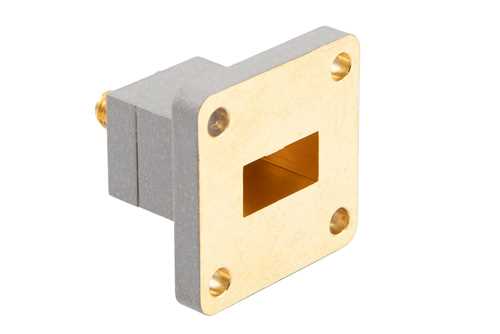

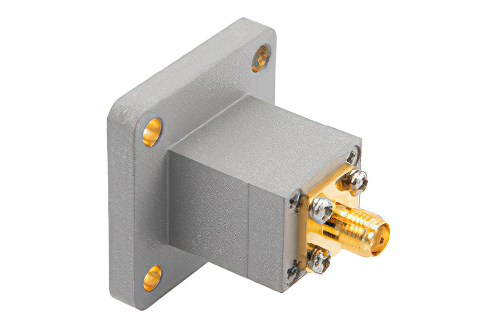

WR-62 波导同轴转接头，UBR140法兰转端发射SMA母头，工作频率为11.9 GHz至18 GHz，黄铜材质
说明 WR-62 波导同轴转接头，UBR140法兰转端发射SMA母头，工作频率为11.9 GHz至18 GHz，黄铜材质 说明 WR-62 波导同轴转接头，UBR140法兰转端发射SMA母头，工作频率为11.9 GHz至18 GHz，黄铜材质
PEWCA1108 WR-62 UBR140 SMA 母头 黄铜 11.9 18 50 1.25:1 端发射

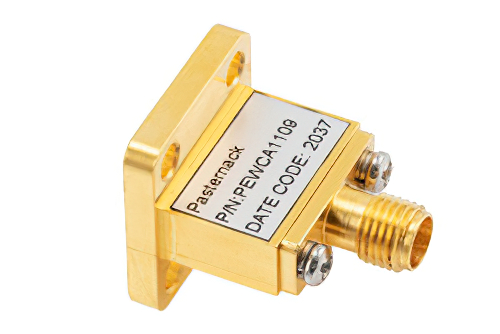

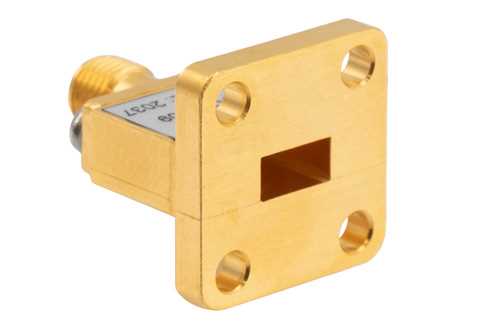

WR-28 波导同轴转接头，UBR320法兰转端发射2.92mm母头，工作频率为26.5 GHz至40 GHz，黄铜材质
说明 WR-28 波导同轴转接头，UBR320法兰转端发射2.92mm母头，工作频率为26.5 GHz至40 GHz，黄铜材质 说明 WR-28 波导同轴转接头，UBR320法兰转端发射2.92mm母头，工作频率为26.5 GHz至40 GHz，黄铜材质
PEWCA1109 WR-28 UBR320 2.92mm母头 黄铜 26.5 40 20 1.3:1 端发射

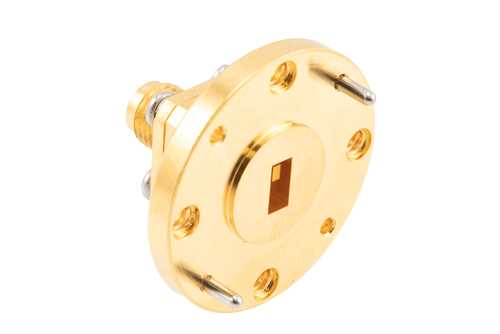

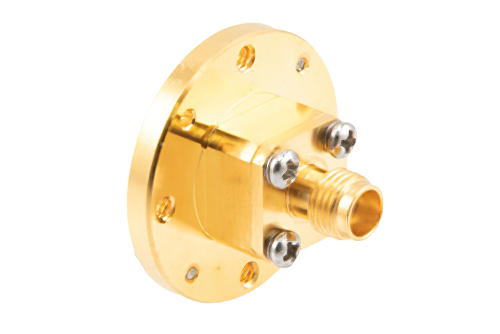

WR-22 波导同轴转接头，UG383/U型法兰转端发射2.4mm母头，工作频率为33 GHz至50 GHz，黄铜材质
说明 WR-22 波导同轴转接头，UG383/U型法兰转端发射2.4mm母头，工作频率为33 GHz至50 GHz，黄铜材质 说明 WR-22 波导同轴转接头，UG383/U型法兰转端发射2.4mm母头，工作频率为33 GHz至50 GHz，黄铜材质
PEWCA1110 WR-22 UG383/U 2.4mm母头 黄铜 33 50 10 1.6:1 端发射

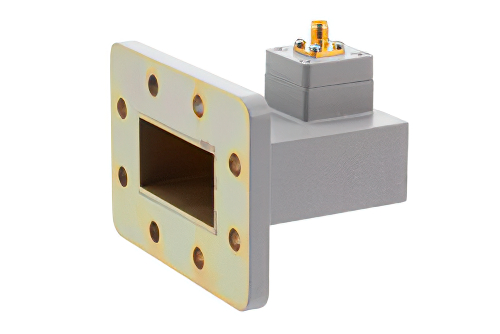

WR-187 波导同轴转接头，UDR48法兰转SMA母头，工作频率为3.94 GHz至5.99 GHz
说明 WR-187 波导同轴转接头，UDR48法兰转SMA母头，工作频率为3.94 GHz至5.99 GHz 说明 WR-187 波导同轴转接头，UDR48法兰转SMA母头，工作频率为3.94 GHz至5.99 GHz
PEWCA1076 WR-187 UDR48 SMA 母头 铝 3.94 5.99 50 1.25:1 直角型

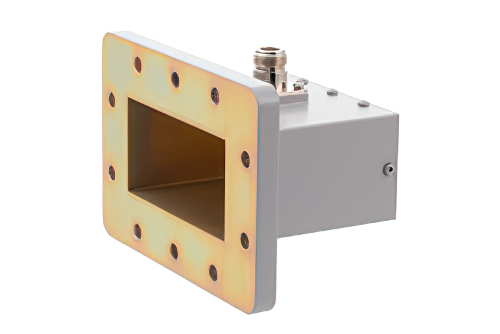

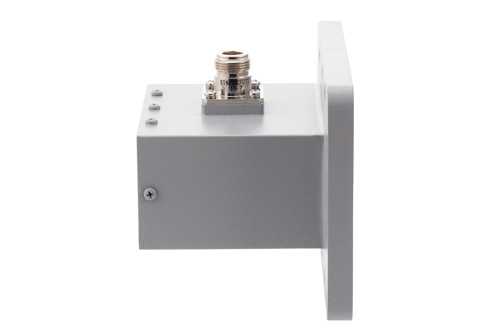

WR-340 波导同轴转接头，UDR26法兰转N型母头，工作频率为2.17 GHz至3.3 GHz
说明 WR-340 波导同轴转接头，UDR26法兰转N型母头，工作频率为2.17 GHz至3.3 GHz 说明 WR-340 波导同轴转接头，UDR26法兰转N型母头，工作频率为2.17 GHz至3.3 GHz
PEWCA1077 WR-340 UDR26 N型母头 铝 2.17 3.3 100 1.25:1 直角型

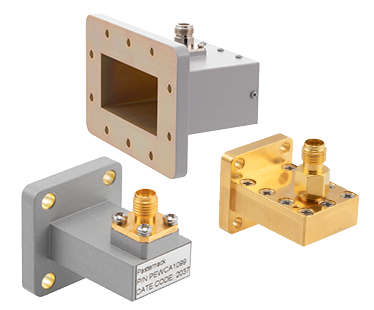

Pasternack欧式法兰型波导同轴转接头

Pasternack 欧式法兰的波导同轴转接头提供波导和同轴系统之间的耦合，将波导传输线转换为50欧姆的同轴线。这些波导转接头的波导尺寸范围覆盖WR-430 至 WR-22，并具有双向功率传输能力。该转接头有欧洲IEC标准法兰，包括波导同轴转接头，UBR（方盖），波导同轴转接头，UDR和波导同轴转接头，PDR型。支持N型、SMA、2.92mm和2.4mm连接器，包括直角型和端发射同轴连接器。 这些适配器非常适合卫星通信、雷达、无线通信、测试仪表和实验室环境以及其他应用。

Pasternack欧式法兰波导同轴转接头一件起发,当天发货！
