零件编号

及更多

视图

频率
范围 (GHz)

最大功率
(W)

电压驻波比
(最大值)

波导
尺寸

法兰
类型

主体
材质

主体
长度（英寸）

嵌入式 GPS 天线
  • 波导尺寸覆盖 WR-28 至 WR-284
  • 工作频率高达40GHz
  • 额定功率范围为1W至500W
  • 电压驻波比性能低至1.03:1
  • 多种配置/材料可供选择
波导终端


零件编号

及更多

视图

频率
范围 (GHz)

最大功率
(W)

电压驻波比
(最大值)

波导
尺寸

法兰
类型

主体
材质

主体
长度（英寸）

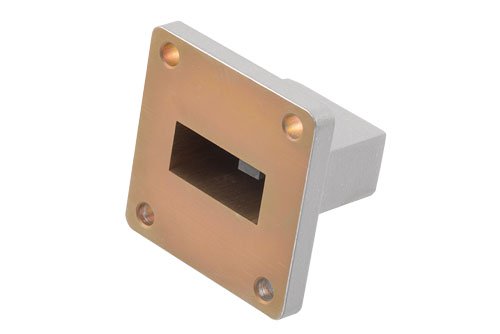

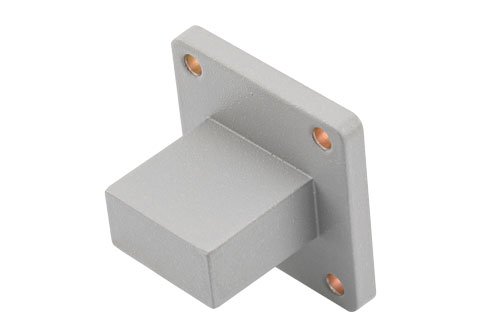

WR-90 波导负载，2 W，9 GHz~10 GHz，铝材质，UG 方盖法兰   PE-W90TR1001

9至10

2

1.05:1

WR-90

UG方盖法兰

铝

1.18
  • 说明WR-90 波导负载，2 W，9 GHz~10 GHz，铝材质，UG 方盖法兰
  • 说明WR-90 波导负载，2 W，9 GHz~10 GHz，铝材质，UG 方盖法兰

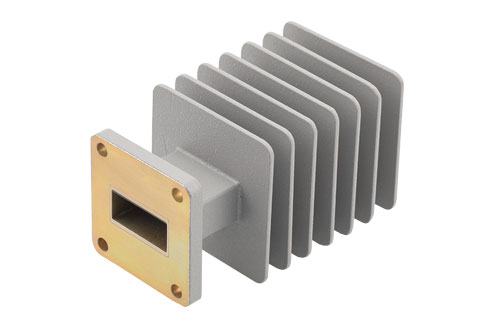

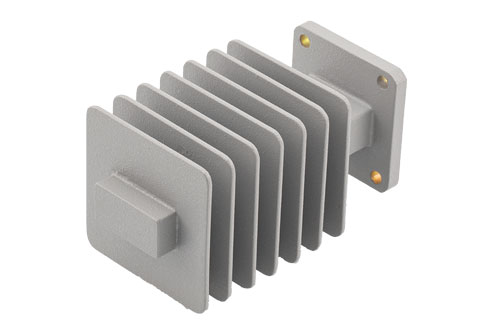

WR-90 波导负载，50 W，8.2 GHz~12.5 GHz，铝材质，UG 方盖法兰   PE-W90TR1002

8.2至12.5

50

1.25:1

WR-90

UG方盖法兰

铝

3.54
  • 说明WR-90 波导负载，50 W，8.2 GHz~12.5 GHz，铝材质，UG 方盖法兰
  • 说明WR-90 波导负载，50 W，8.2 GHz~12.5 GHz，铝材质，UG 方盖法兰

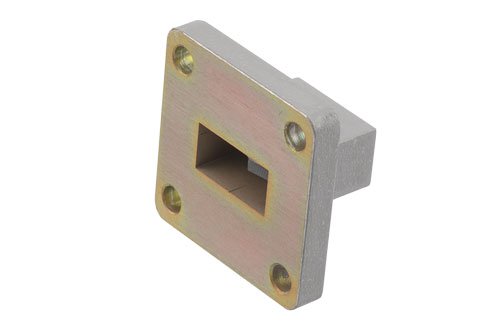

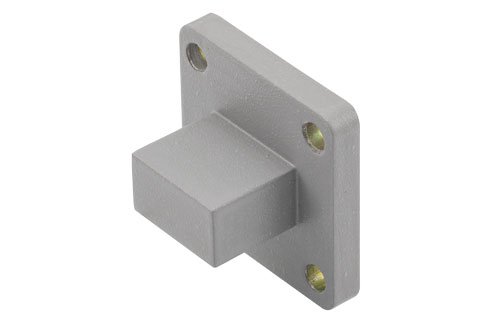

WR-62 波导负载，1 W，14.5 GHz~17.8 GHz，铝材质，UG 方盖法兰   PE-W62TR1003

14.5至17.8

1

1.05:1

WR-62

UG方盖法兰

铝

0.79
  • 说明WR-62 波导负载，1 W，14.5 GHz~17.8 GHz，铝材质，UG 方盖法兰
  • 说明WR-62 波导负载，1 W，14.5 GHz~17.8 GHz，铝材质，UG 方盖法兰

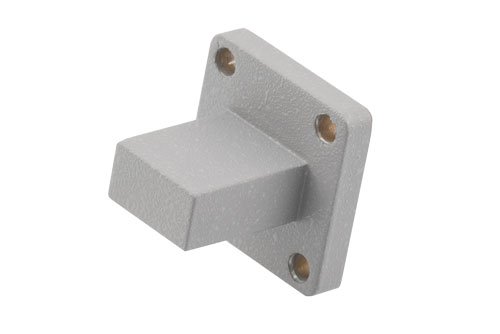

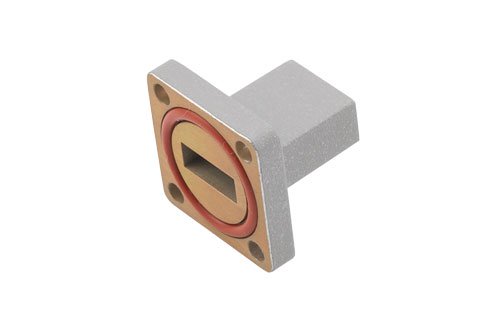

WR-42 波导负载，1 W，19.6 GHz~21.2 GHz，铝材质，UG 方盖法兰   PE-W42TR1002

19.6至21.2

1

1.15:1

WR-42

UG方盖法兰

铝

0.79
  • 说明WR-42 波导负载，1 W，19.6 GHz~21.2 GHz，铝材质，UG 方盖法兰
  • 说明WR-42 波导负载，1 W，19.6 GHz~21.2 GHz，铝材质，UG 方盖法兰

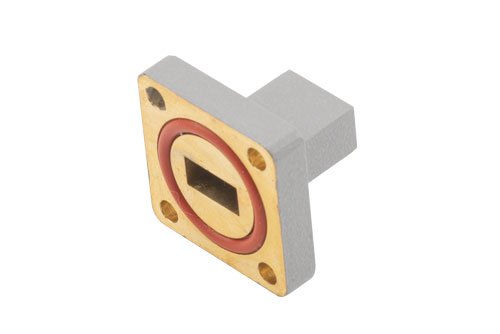

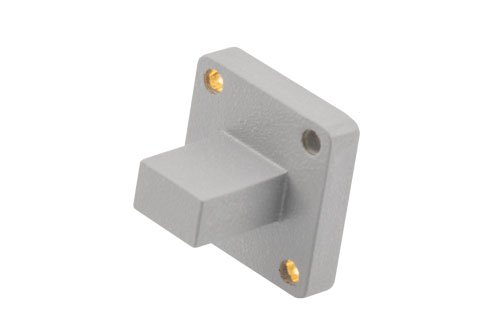

WR-34 波导负载，1 W，19.6 GHz~21.2 GHz，黄铜材质，UG 方盖法兰   PE-W34TR1001

19.6至21.2

1

1.15:1

WR-34

UG方盖法兰

黄铜

0.71
  • 说明WR-34 波导负载，1 W，19.6 GHz~21.2 GHz，黄铜材质，UG 方盖法兰
  • 说明WR-34 波导负载，1 W，19.6 GHz~21.2 GHz，黄铜材质，UG 方盖法兰

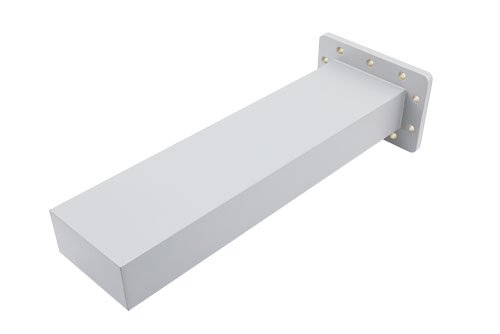

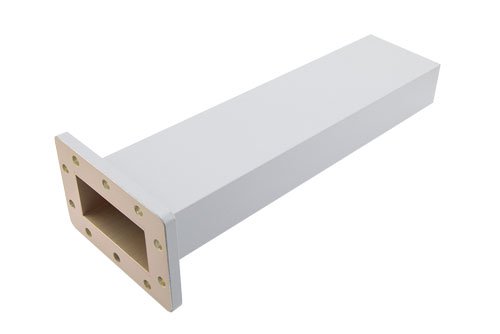

WR-284 波导负载，5 W，2.6 GHz~3.95 GHz，铝材质，CPR-284F法兰   PE-W284TR1001

2.6至3.95

5

1.03:1

WR-284

CPR-284F

铝

11.81
  • 说明WR-284 波导负载，5 W，2.6 GHz~3.95 GHz，铝材质，CPR-284F法兰
  • 说明WR-284 波导负载，5 W，2.6 GHz~3.95 GHz，铝材质，CPR-284F法兰

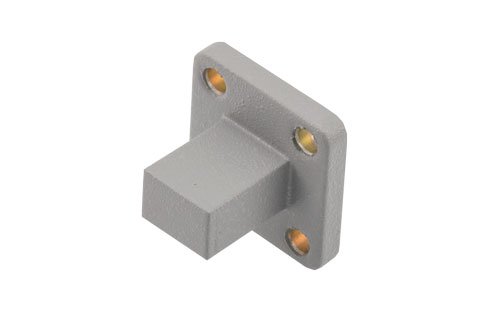

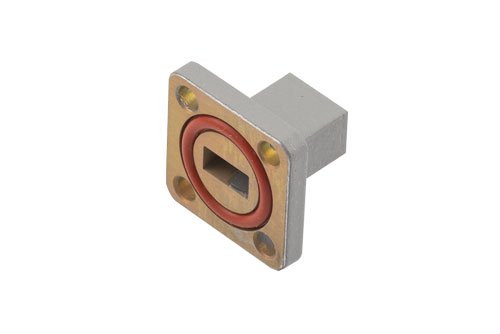

WR-28 波导负载，2 W，29.4 GHz~31 GHz，铝材质，UG 方盖法兰   PE-W28TR1002

29.4至31

2

1.15:1

WR-28

UG方盖法兰

铝

0.59
  • 说明WR-28 波导负载，2 W，29.4 GHz~31 GHz，铝材质，UG 方盖法兰
  • 说明WR-28 波导负载，2 W，29.4 GHz~31 GHz，铝材质，UG 方盖法兰

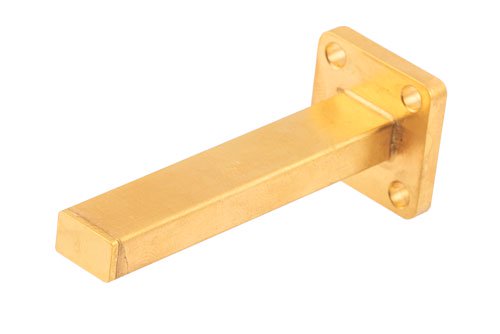

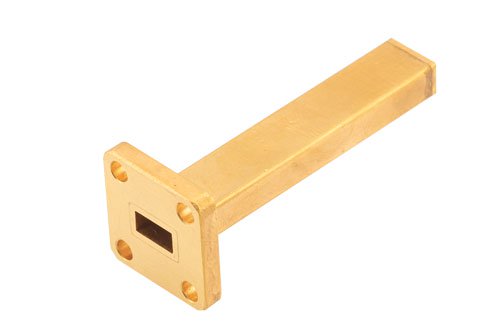

WR-28 波导负载，1 W，26.5 GHz~40 GHz，黄铜材质，UG 方盖法兰   PE-W28TR1003

26.5至40

1

1.03:1

WR-28

UG方盖法兰

黄铜

1.97
  • 说明WR-28 波导负载，1 W，26.5 GHz~40 GHz，黄铜材质，UG 方盖法兰
  • 说明WR-28 波导负载，1 W，26.5 GHz~40 GHz，黄铜材质，UG 方盖法兰

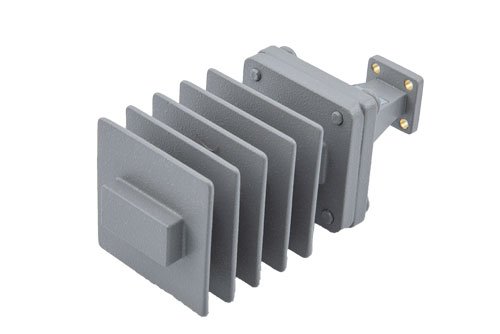

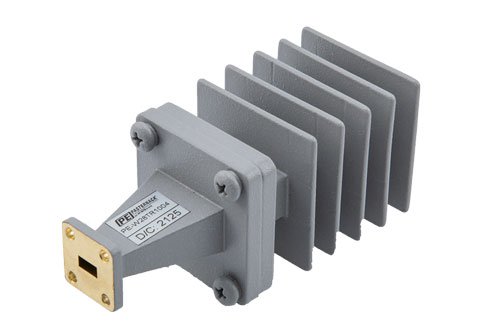

WR-28 波导负载，50 W，26.5 GHz~40 GHz，黄铜材质，UG 方盖法兰   PE-W28TR1004

26.5至40

50

1.25:1

WR-28

UG方盖法兰

黄铜

4.13
  • 说明WR-28 波导负载，50 W，26.5 GHz~40 GHz，黄铜材质，UG 方盖法兰
  • 说明WR-28 波导负载，50 W，26.5 GHz~40 GHz，黄铜材质，UG 方盖法兰

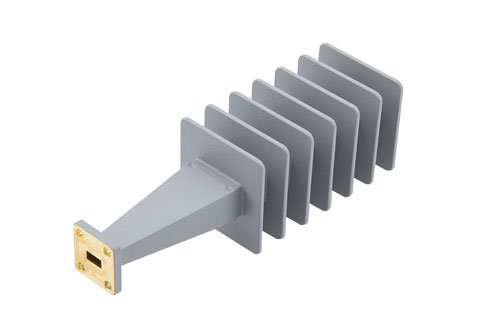

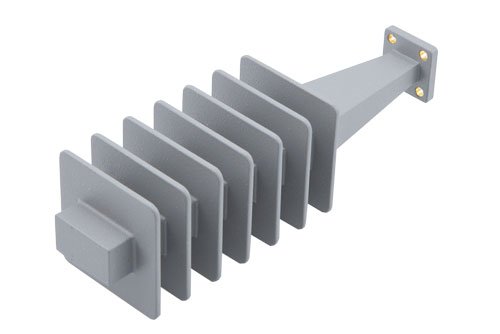

WR-28 波导负载，100 W，26.5 GHz~40 GHz，黄铜材质，UG 方盖法兰   PE-W28TR1005

26.5至40

100

1.25:1

WR-28

UG方盖法兰

黄铜

5.31
  • 说明WR-28 波导负载，100 W，26.5 GHz~40 GHz，黄铜材质，UG 方盖法兰
  • 说明WR-28 波导负载，100 W，26.5 GHz~40 GHz，黄铜材质，UG 方盖法兰

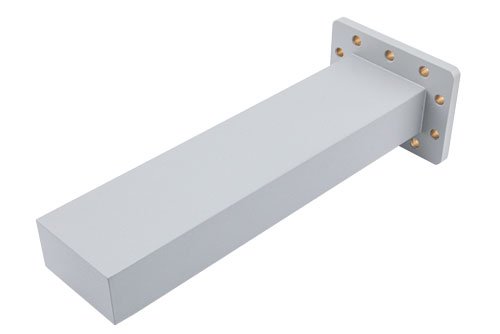

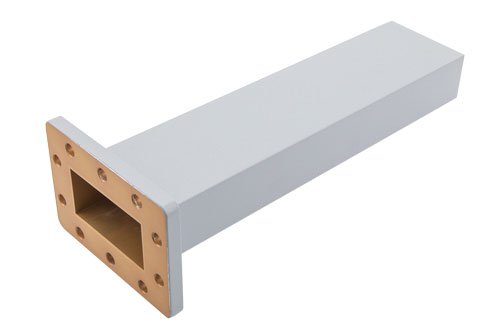

WR-229 波导负载，5 W，3.22 GHz~4.9 GHz，铝材质，CPR-229F法兰   PE-W229TR1001

3.22至4.9

5

1.03:1

WR-229

CPR-229F

铝

9.84
  • 说明WR-229 波导负载，5 W，3.22 GHz~4.9 GHz，铝材质，CPR-229F法兰
  • 说明WR-229 波导负载，5 W，3.22 GHz~4.9 GHz，铝材质，CPR-229F法兰

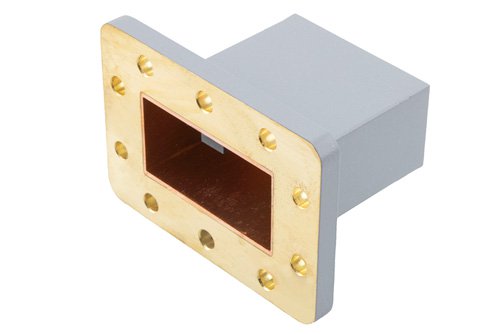

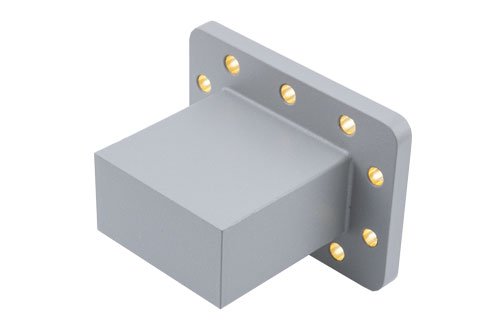

WR-229 波导负载，5 W，3.22 GHz~4.9 GHz，黄铜材质，CPR-229F法兰   PE-W229TR1002

3.22至4.9

5

1.2:1

WR-229

CPR-229F

黄铜

2.76
  • 说明WR-229 波导负载，5 W，3.22 GHz~4.9 GHz，黄铜材质，CPR-229F法兰
  • 说明WR-229 波导负载，5 W，3.22 GHz~4.9 GHz，黄铜材质，CPR-229F法兰

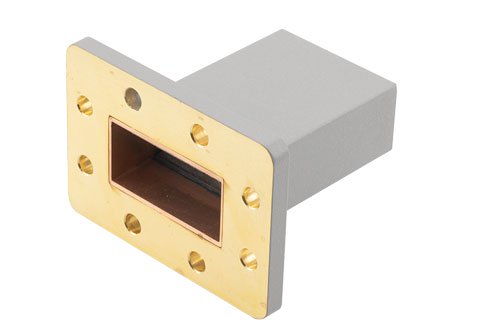

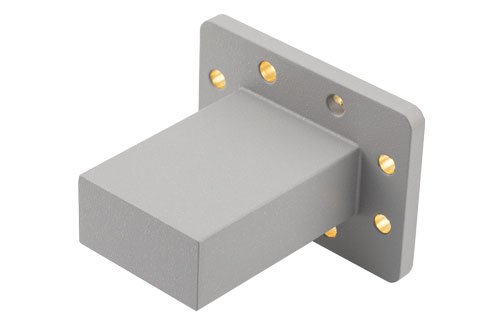

WR-187 波导负载，70 W，4.4 GHz~5 GHz，黄铜材质，CPR-187F法兰   PE-W187TR1001

4.4至5

70

1.1:1

WR-187

CPR-187F

黄铜

3.15
  • 说明WR-187 波导负载，70 W，4.4 GHz~5 GHz，黄铜材质，CPR-187F法兰
  • 说明WR-187 波导负载，70 W，4.4 GHz~5 GHz，黄铜材质，CPR-187F法兰


WR-187 波导负载，5 W，3.94 GHz~5.99 GHz，铝材质，CPR-187F法兰   PE-W187TR1002

3.94至5.99

5

1.03:1

WR-187

CPR-187F

铝

8.66
  • 说明WR-187 波导负载，5 W，3.94 GHz~5.99 GHz，铝材质，CPR-187F法兰
  • 说明WR-187 波导负载，5 W，3.94 GHz~5.99 GHz，铝材质，CPR-187F法兰

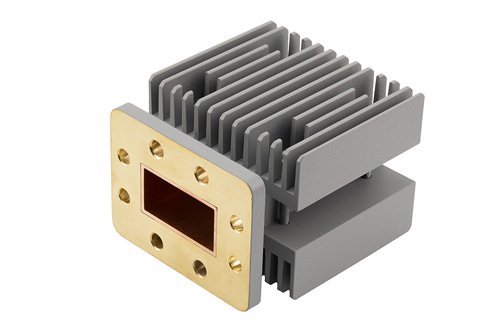

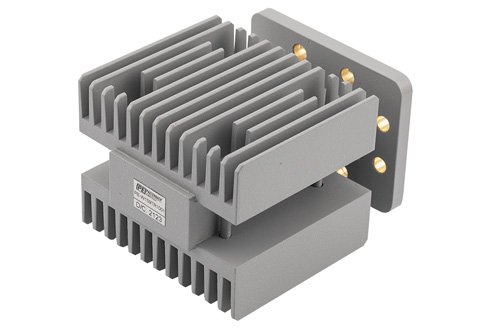

WR-159 波导负载，50 W，4.8 GHz~5.2 GHz，黄铜材质，CPR-159F法兰   PE-W159TR1001

4.8至5.2

50

1.2:1

WR-159

CPR-159F

黄铜

3.94
  • 说明WR-159 波导负载，50 W，4.8 GHz~5.2 GHz，黄铜材质，CPR-159F法兰
  • 说明WR-159 波导负载，50 W，4.8 GHz~5.2 GHz，黄铜材质，CPR-159F法兰

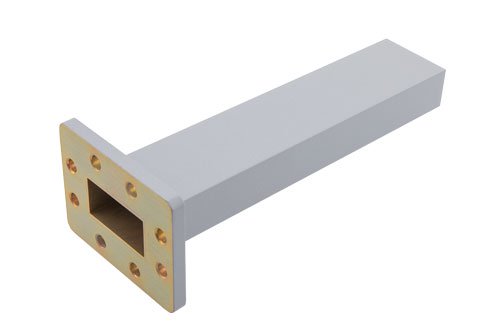

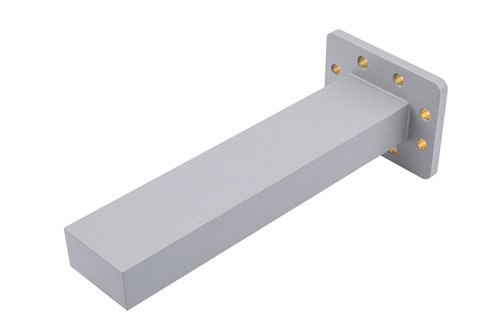

WR-159 波导负载，5 W，4.64 GHz~7.05 GHz，铝材质，CPR-159F法兰   PE-W159TR1002

4.64至7.05

5

1.03:1

WR-159

CPR-159F

铝

7.87
  • 说明WR-159 波导负载，5 W，4.64 GHz~7.05 GHz，铝材质，CPR-159F法兰
  • 说明WR-159 波导负载，5 W，4.64 GHz~7.05 GHz，铝材质，CPR-159F法兰

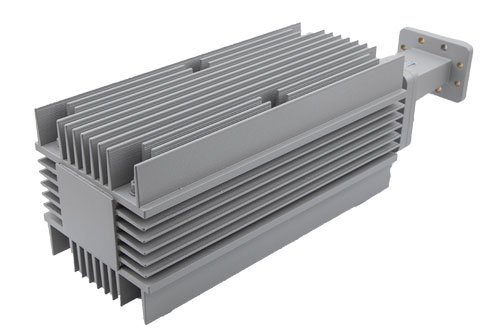

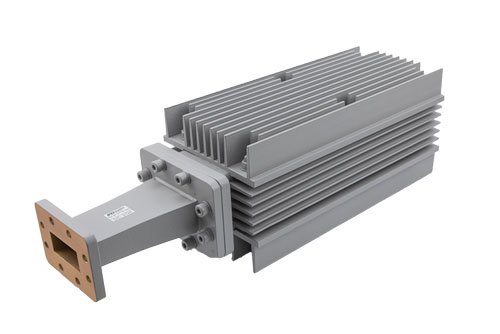

WR-137 波导负载，500 W，5.38 GHz~8.17 GHz，铝材质，CPR-137F法兰   PE-W137TR1001

5.38至8.17

500

1.25:1

WR-137

CPR-137F

铝

13.78
  • 说明WR-137 波导负载，500 W，5.38 GHz~8.17 GHz，铝材质，CPR-137F法兰
  • 说明WR-137 波导负载，500 W，5.38 GHz~8.17 GHz，铝材质，CPR-137F法兰

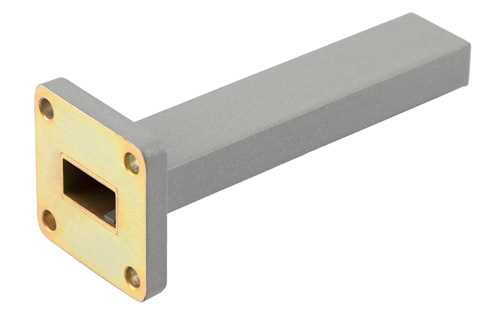

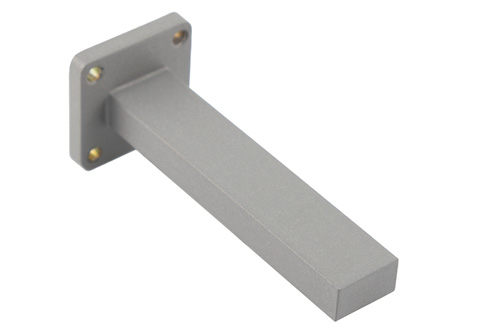

WR-62 波导负载，2 W，11.9 GHz~18 GHz，铝材质，UG 型法兰   PE6201A

11.9至18

2

1.03:1

WR-62

UG方盖法兰

铝

3.54
  • 说明WR-62 波导负载，2 W，11.9 GHz~18 GHz，铝材质，UG 型法兰
  • 说明WR-62 波导负载，2 W，11.9 GHz~18 GHz，铝材质，UG 型法兰

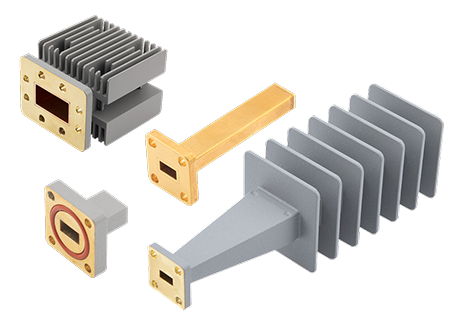

Pasternack波导终端

Pasternack全新波导终端共18种型号，工作频率高达40GHz。这些产品的波导尺寸范围覆盖 WR-28 至 WR-284，并且包含各种不同的配置以满足应用需求。这些波导负载在宽工作频率范围内具有出色的电压驻波比性能。  所有Pasternack波导终端一件起发,当天发货！。

如需完整的Pasternack产品清单，请点击这里。
