波导短路板

波导短路板

  • 工作频率为1.72 GHz至110 GHz，覆盖18个波导频段
  • 波导尺寸覆盖 WR-10 至 WR-430
  • 可用UG方盖/圆盖法兰和CPR法兰
  • 最小电压驻波比60:1，为波导元件提供高反射短路
一件起发,当天发货！
查看Pasternack完整的 波导组件
零件编号和其他视图 波导尺寸 法兰类型 最小频率 (GHz) 最大频率(GHz) 最小电压驻波比 材料 厚度 (mm)

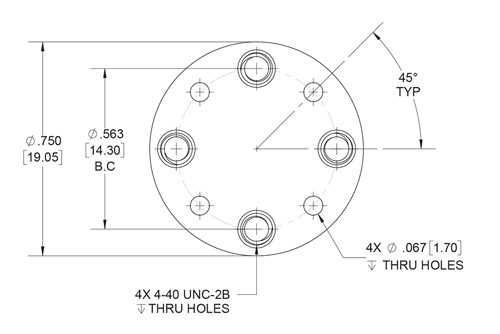

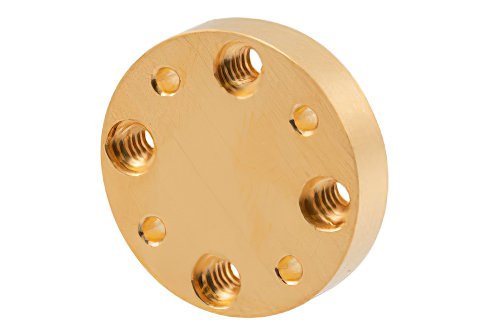

WR-10 波导短路板，UG-Cover 圆盖法兰，4mm，铜
描述 WR-10 波导短路板，UG-Cover 圆盖法兰，4mm，铜 描述 WR-10 波导短路板，UG-Cover 圆盖法兰，4mm，铜
PEW10SP4 WR-10 UG 圆盖 73.8 110 60 铜 4
WR-112 波导短路板，UG-Cover 方盖法兰，5mm，铜
描述 WR-112 波导短路板，UG-Cover 方盖法兰，5mm，铜 描述 WR-112 波导短路板，UG-Cover 方盖法兰，5mm，铜
PEW112SP5 WR-112 方形 6.57 9.99 60 铝 5

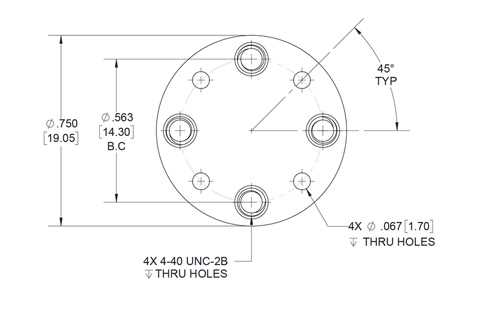

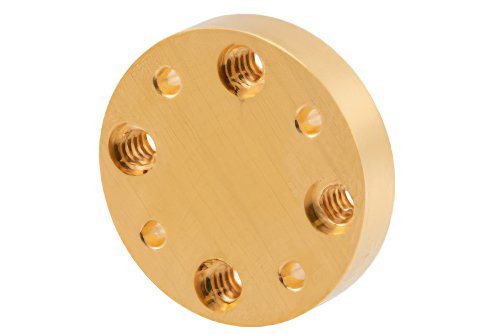

WR-12 波导短路板，UG-Cover 圆盖法兰，4mm，铜
描述 WR-12 波导短路板，UG-Cover 圆盖法兰，4mm，铜 描述 WR-12 波导短路板，UG-Cover 圆盖法兰，4mm，铜
PEW12SP4 WR-12 UG 圆盖 60.5 91.9 60 铜 4

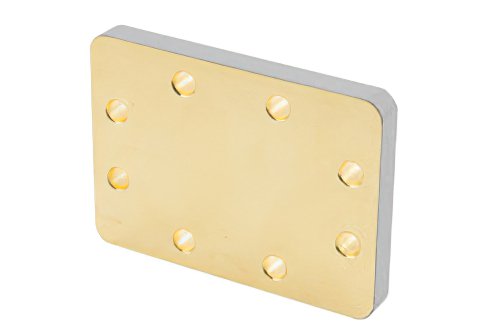

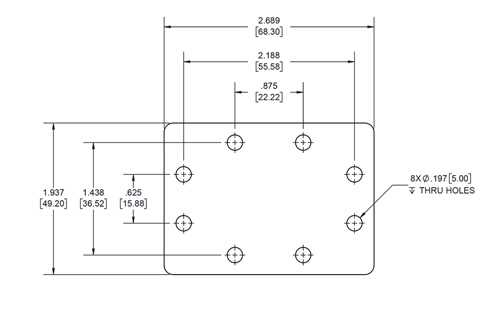

WR-137 波导短路板，CPR-137F 法兰，7mm，铜
描述 WR-137 波导短路板，CPR-137F 法兰，7mm，铜 描述 WR-137 波导短路板，CPR-137F 法兰，7mm，铜
PEW137SP7 WR-137 CPR-137F 5.38 8.17 60 铝 7

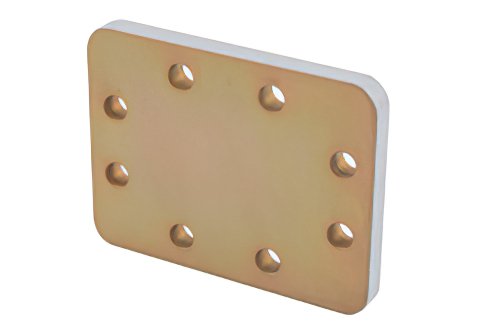

WR-159 波导短路板，CPR-159F 法兰，7mm，铝
描述 WR-159 波导短路板，CPR-159F 法兰，7mm，铝 描述 WR-159 波导短路板，CPR-159F 法兰，7mm，铝
PEW159SP7 WR-159 CPR-159F 4.64 7.05 60 铝 7

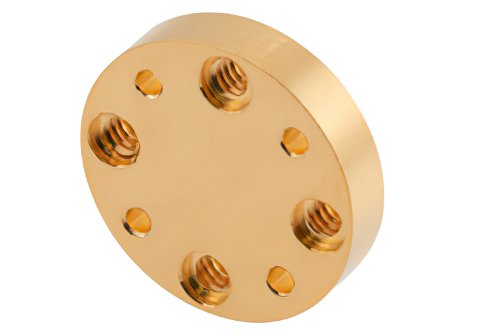

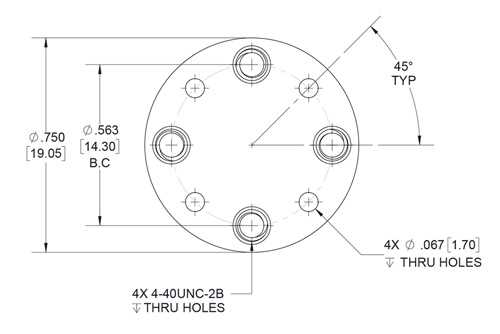

WR-15 波导短路板，UG-Cover 圆盖法兰，4mm，铜
描述 WR-15 波导短路板，UG-Cover 圆盖法兰，4mm，铜 描述 WR-15 波导短路板，UG-Cover 圆盖法兰，4mm，铜
PEW15SP4 WR-15 UG 圆盖 50 75 60 铜 4

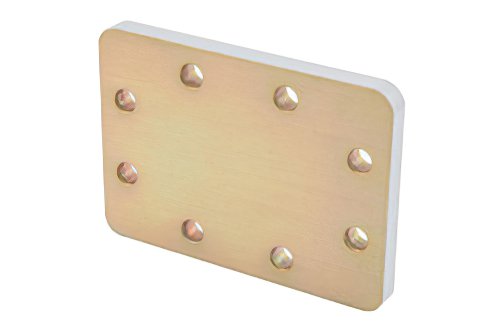

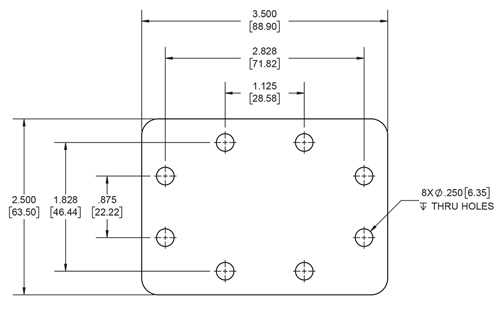

WR-187 波导短路板，CPR-187F 法兰，7mm，铝
描述 WR-187 波导短路板，CPR-187F 法兰，7mm，铝 描述 WR-187 波导短路板，CPR-187F 法兰，7mm，铝
PEW187SP7 WR-187 CPR-187F 3.94 5.99 60 铝 7

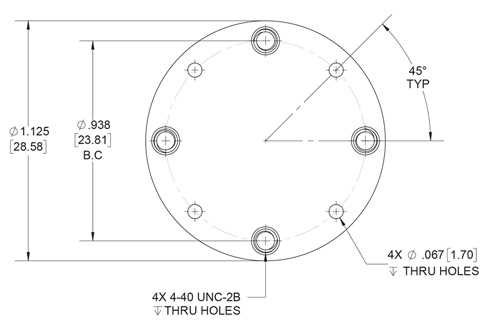

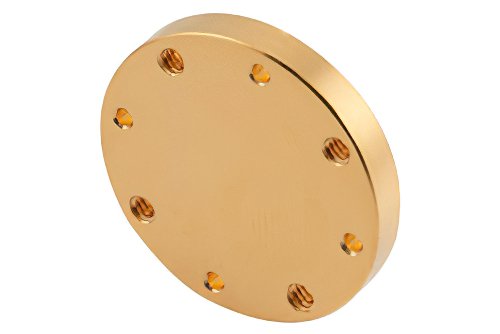

WR-19 波导短路板，UG-Cover 圆盖法兰，4mm，铜
描述 WR-19 波导短路板，UG-Cover 圆盖法兰，4mm，铜 描述 WR-19 波导短路板，UG-Cover 圆盖法兰，4mm，铜
PEW19SP4 WR-19 UG 圆盖 40 60 60 铜 4

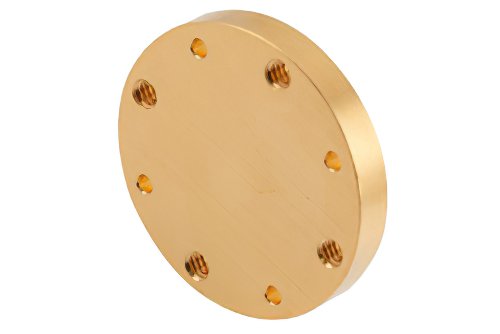

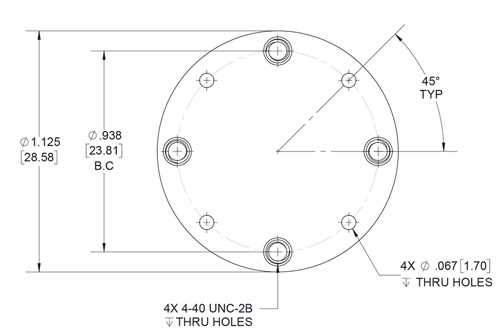

WR-22 波导短路板，UG-Cover 圆盖法兰，4mm，铜
描述 WR-22 波导短路板，UG-Cover 圆盖法兰，4mm，铜 描述 WR-22 波导短路板，UG-Cover 圆盖法兰，4mm，铜
PEW22SP4 WR-22 UG 圆盖 33 50 60 铜 4

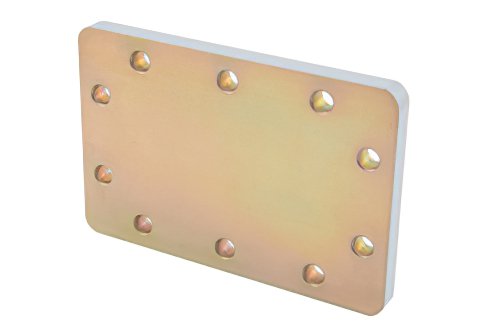

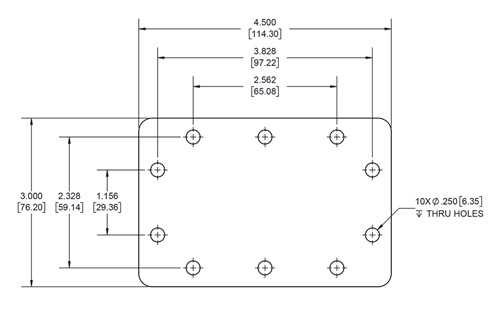

WR-284 波导短路板，CPR-284F 法兰，8mm，铝
描述 WR-284 波导短路板，CPR-284F 法兰，8mm，铝 描述 WR-284 波导短路板，CPR-284F 法兰，8mm，铝
PEW284SP8 WR-284 CPR-284F 2.6 3.95 60 铝 8

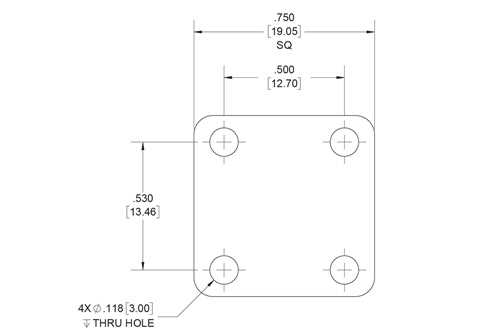

WR-28 波导短路板，UG-Cover 方盖法兰，5mm，铜
描述 WR-28 波导短路板，UG-Cover 方盖法兰，5mm，铜 描述 WR-28 波导短路板，UG-Cover 方盖法兰，5mm，铜
PEW28SP4 WR-28 方形 26.5 40 60 铜 5

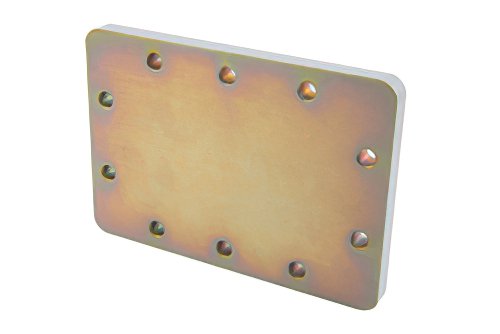

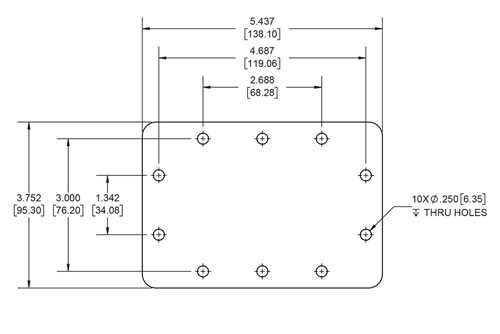

WR-340 波导短路板，CPR-340F 法兰，10mm，铝
描述 WR-340 波导短路板，CPR-340F 法兰，10mm，铝 描述 WR-340 波导短路板，CPR-340F 法兰，10mm，铝
PEW340SP10 WR-340 CPR-340F 2.17 3.3 60 铝 10

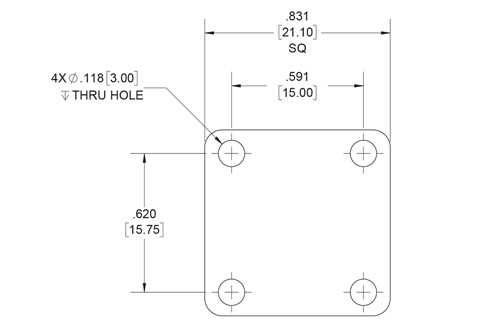

WR-34 波导短路板，UG-Cover 方盖法兰，4mm，铜
描述 WR-34 波导短路板，UG-Cover 方盖法兰，4mm，铜 描述 WR-34 波导短路板，UG-Cover 方盖法兰，4mm，铜
PEW34SP4 WR-34 方形 21.7 33 60 铜 4

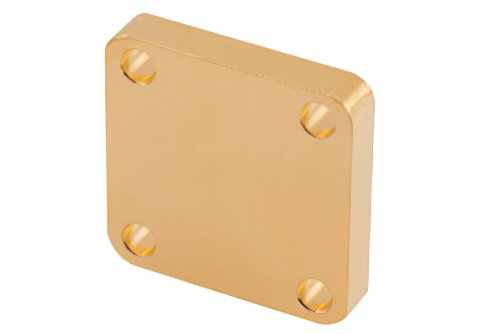

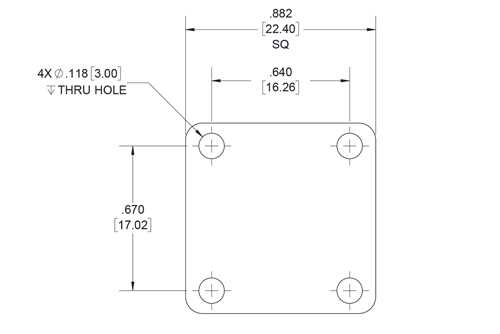

WR-42 波导短路板，UG-Cover 方盖法兰，4mm，铜
描述 WR-42 波导短路板，UG-Cover 方盖法兰，4mm，铜 描述 WR-42 波导短路板，UG-Cover方盖法兰，4mm，铜
PEW42SP4 WR-42 方形 17.6 26.7 60 铜 4

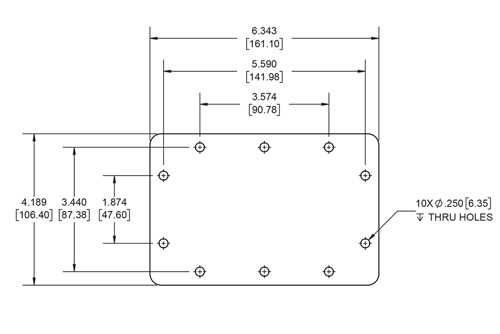

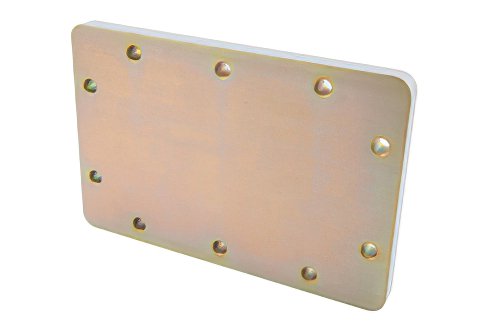

WR-430 波导短路板，CPR-430F 法兰，10mm，铝
描述 WR-430 波导短路板，CPR-430F 法兰，10mm，铝 描述 WR-430 波导短路板，CPR-430F 法兰，10mm，铝
PEW430SP10 WR-430 CPR-430F 1.72 2.61 60 铝 10

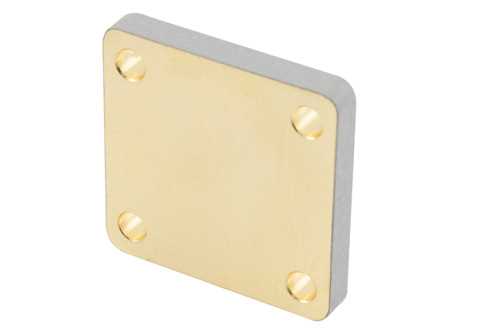

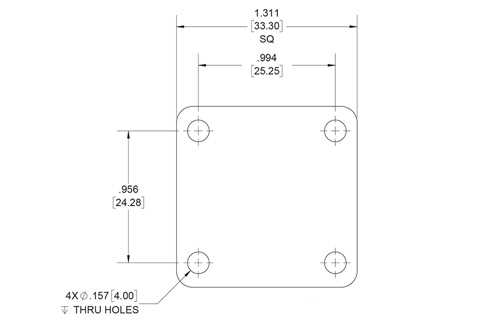

WR-62 波导短路板，UG-Cover 方盖法兰，5mm，铜
描述 WR-62 波导短路板，UG-Cover 方盖法兰，5mm，铜 描述 WR-62 波导短路板，UG-Cover 方盖法兰，5mm，铜
PEW62SP5 WR-62 方形 11.9 18 60 铜 5

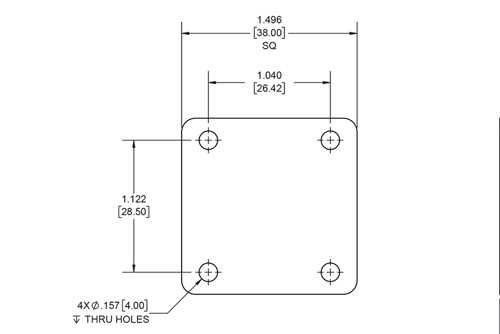

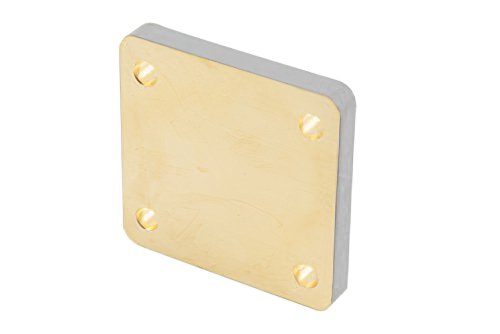

WR-75 波导短路板，UG-Cover方盖法兰，5mm，铜
描述 WR-75 波导短路板，UG-Cover 方盖法兰，5mm，铜 描述 WR-75 波导短路板，UG-Cover 方盖法兰，5mm，铜
PEW75SP5 WR-75 方形 9.84 15 60 铝 5

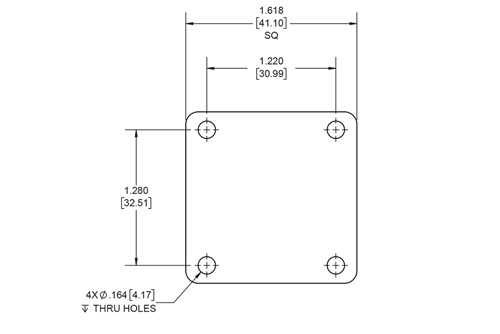

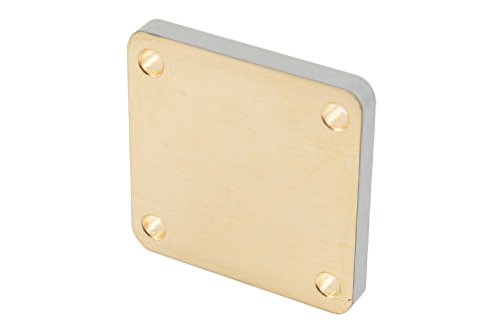

WR-90 波导短路板，UG-Cover 方盖法兰，5mm，铜
描述 WR-90 波导短路板，UG-Cover 方盖法兰，5mm，铜 描述 WR-90 波导短路板，UG-Cover 方盖法兰，5mm，铜
PEW90SP5 WR-90 方形 8.2 12.5 60 铝 5

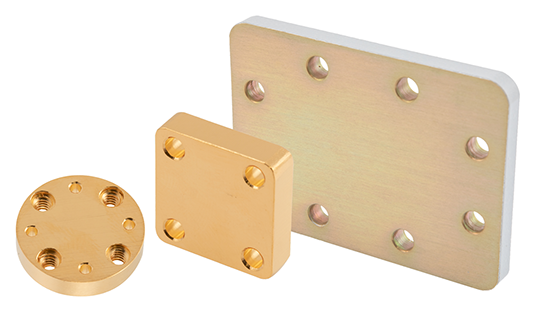

Pasternack 波导短路板

Pasternack 波导短路板尺寸多样，涵盖从WR-430至WR-10。 Pasternack 新型波导短路板射频性能卓越，是应用于卫星通信、雷达、无线通信、射频测试和校准的理想之选。 Pasternack 波导短路板提供最小电压驻波比为 60:1的高反射短路波导组件，并提供UG方盖和圆盖以及铜和铝制成的CPR法兰。 Pasternack 波导短路板一件起发,当天发货！

如需Pasternack的完整产品清单，请点击这里。
