波导垫片

波导垫片

  • 工作频率为1.72 GHz至110 GHz，覆盖18个波导频段
  • 波导尺寸覆盖 WR-10 至 WR-430
  • 兼容UG方盖/圆盖和CPR型法兰的 波导组件
一件起发,当天发货！
查看Pasternack完整的 波导组件产品组合
零件编号和其他视图 波导尺寸 法兰类型 最小频率 (GHz) 最大频率(GHz) 材料 厚度 (mm)

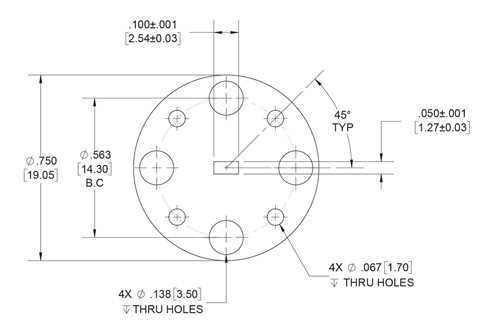

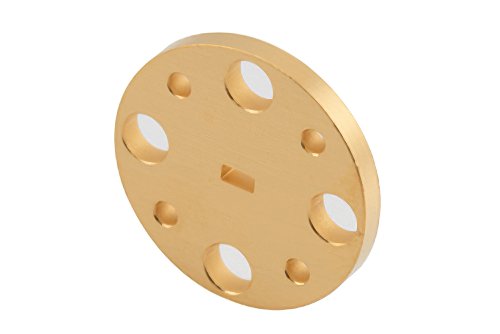

WR-10 波导垫片，UG 圆盖法兰，2mm，铜
WR-10 波导垫片，UG 圆盖法兰，2mm，铜 放大图片 WR-10 波导垫片，UG 圆盖法兰，2mm，铜
PEW10FS2 WR-10 UG 圆盖 73.8 110 铜 2

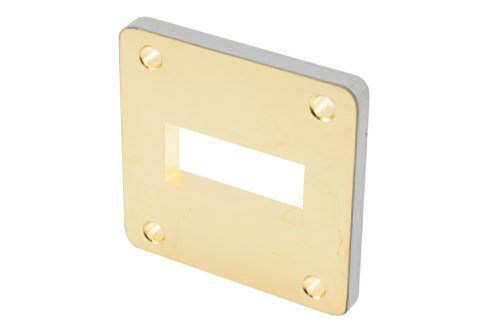

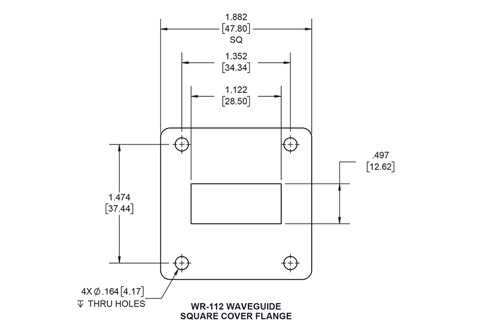

WR-112 波导垫片，UG 方盖法兰，5mm，铜
WR-112 波导垫片，UG 方盖法兰，5mm，铜 放大图片 WR-112 波导垫片，UG 方盖法兰，5mm，铜
PEW112FS5 WR-112 方形 6.57 9.99 铜 5

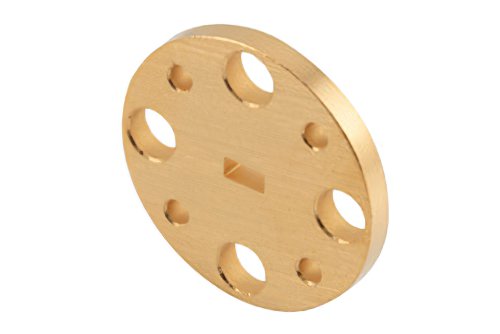

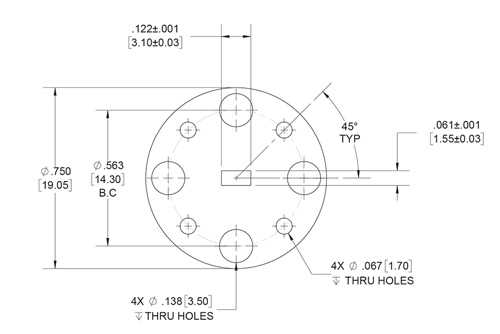

WR-12 波导垫片，UG 圆盖法兰，2mm，铜
WR-12 波导垫片，UG 圆盖法兰，2mm，铜 放大图片 WR-12 波导垫片，UG 圆盖法兰，2mm，铜
PEW12FS2 WR-12 UG 圆盖 60.5 91.9 铜 2

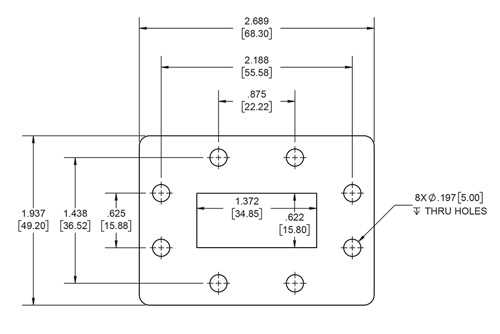

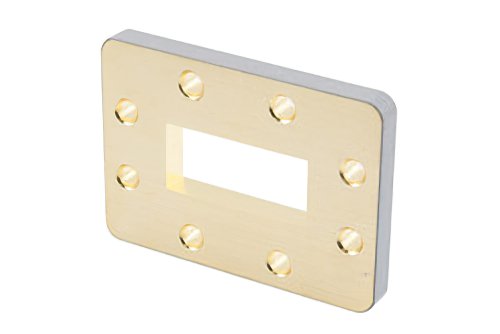

WR-137 波导垫片，CPR-137F 法兰，7mm，铜
WR-137 波导垫片，CPR-137F 法兰，7mm，铜 放大图片 WR-137 波导垫片，CPR-137F 法兰，7mm，铜
PEW137FS7 WR-137 CPR-137F 5.38 8.17 铜 7

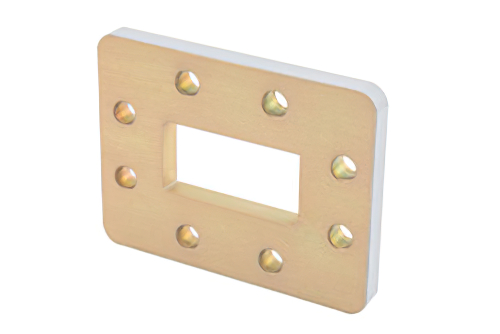

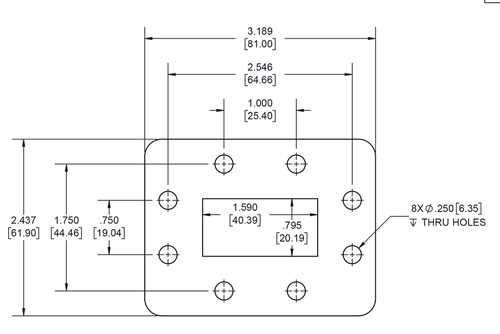

WR-159 波导垫片，CPR-159F 法兰，7mm，铝
WR-159 波导垫片，CPR-159F 法兰，7mm，铝 放大图片 WR-159 波导垫片，CPR-159F 法兰，7mm，铝
PEW159FS7 WR-159 CPR-159F 4.64 7.05 铝 7

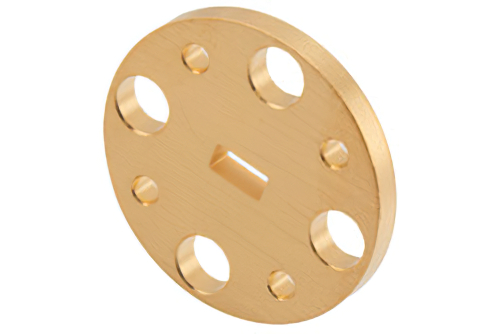

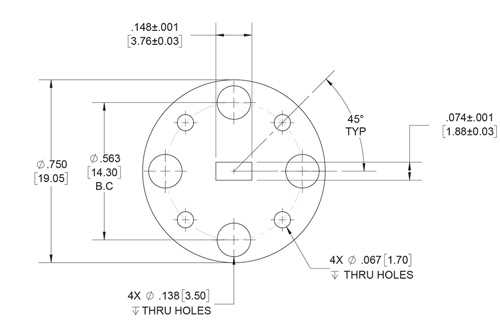

WR-15 波导垫片，UG 圆盖法兰，2mm，铜
WR-15 波导垫片，UG 圆盖法兰，2mm，铜 放大图片 WR-15 波导垫片，UG 圆盖法兰，2mm，铜
PEW15FS2 WR-15 UG 圆盖 49.8 75.8 铜 2

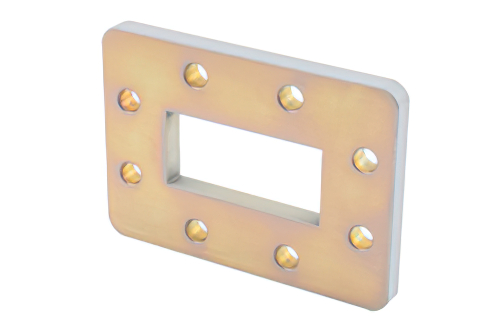

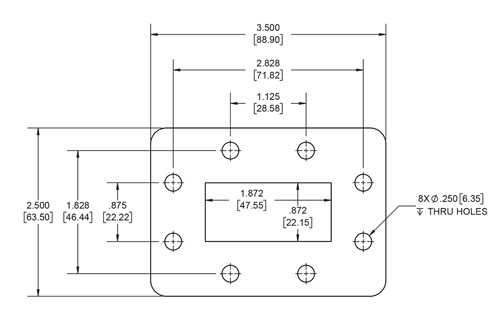

WR-187 波导垫片，CPR-187F 法兰，7mm，铝
WR-187 波导垫片，CPR-187F 法兰，7mm，铝 放大图片 WR-187 波导垫片，CPR-187F 法兰，7mm，铝
PEW187FS7 WR-187 CPR-187F 3.94 5.99 铝 7

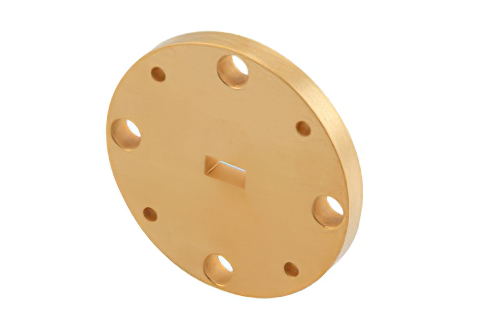

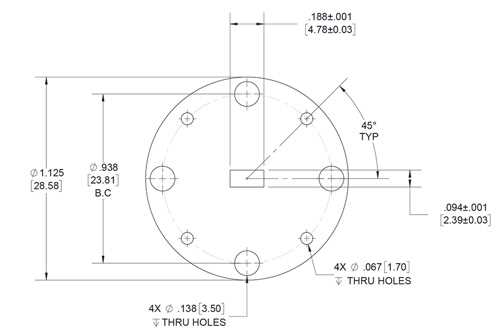

WR-19 波导垫片，UG 圆盖法兰，3mm，铜
WR-19 波导垫片，UG 圆盖法兰，3mm，铜 放大图片 WR-19 波导垫片，UG 圆盖法兰，3mm，铜
PEW19FS3 WR-19 UG 圆盖 39.2 59.6 铜 3

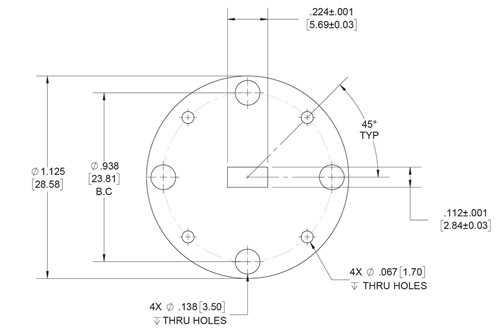

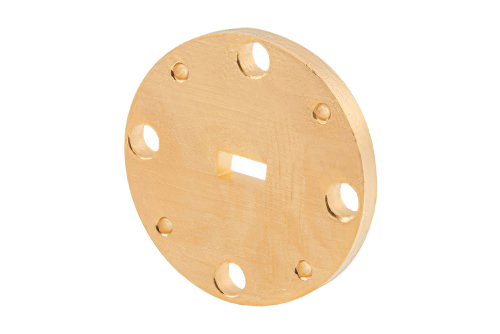

WR-22 波导垫片，UG 圆盖法兰，3mm，铜
WR-22 波导垫片，UG 圆盖法兰，3mm，铜 放大图片 WR-22 波导垫片，UG 圆盖法兰，3mm，铜
PEW22FS3 WR-22 UG 圆盖 32.9 50.1 铜 3

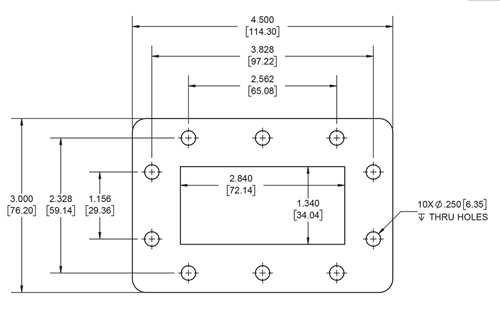

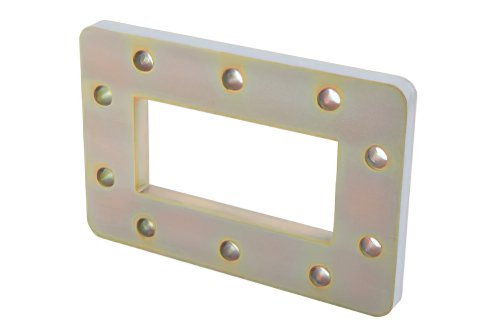

WR-284 波导垫片，CPR-284F 法兰，8mm，铝
WR-284 波导垫片，CPR-284F 法兰，8mm，铝 放大图片 WR-284 波导垫片，CPR-284F 法兰，8mm，铝
PEW284FS8 WR-284 CPR-284F 2.6 3.95 铝 8

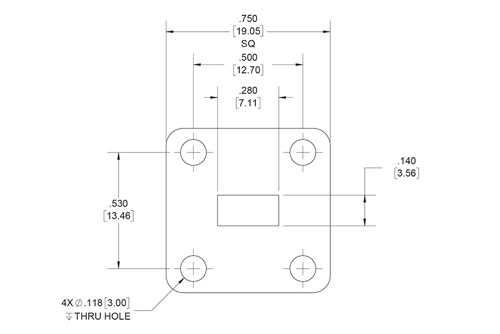

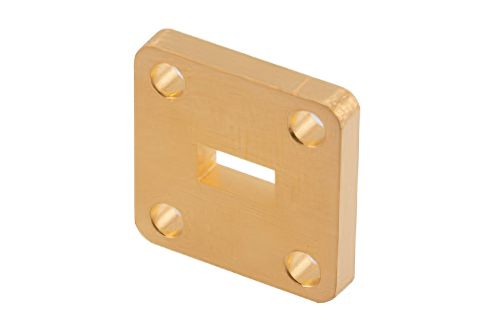

WR-28 波导垫片，UG 方盖法兰，3mm，铜
WR-28 波导垫片，UG 方盖法兰，3mm，铜 放大图片 WR-28 波导垫片，UG 方盖法兰，3mm，铜
PEW28FS3 WR-28 方形 26.5 40 铜 3

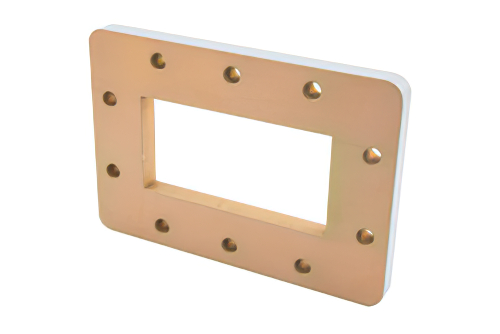

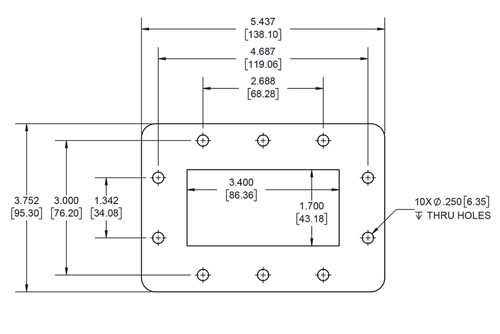

WR-340 波导垫片，CPR-340F 法兰，10mm，铝
WR-340 波导垫片，CPR-340F 法兰，10mm，铝 放大图片 WR-340 波导垫片，CPR-340F 法兰，10mm，铝
PEW340FS10 WR-340 CPR-340F 2.17 3.3 铝 10

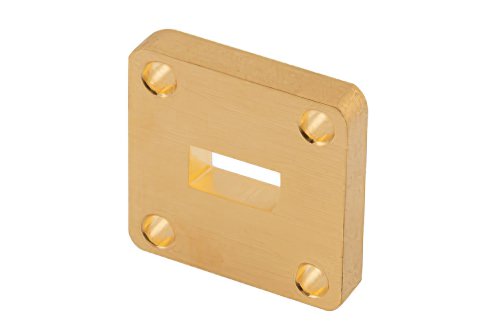

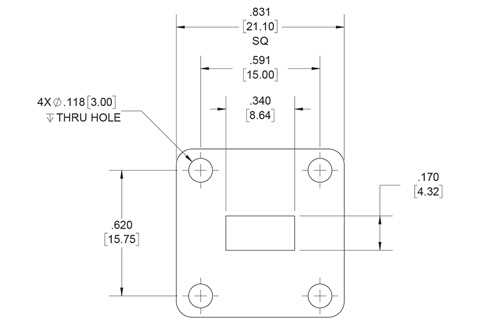

WR-34 波导垫片，UG 方盖法兰，4mm，铜
WR-34 波导垫片，UG 方盖法兰，4mm，铜 放大图片 WR-34 波导垫片，UG 方盖法兰，4mm，铜
PEW34FS4 WR-34 方形 21.7 33 铜 4

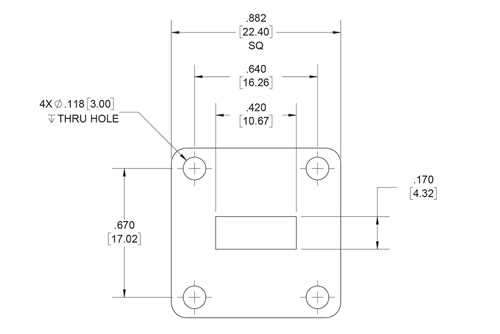

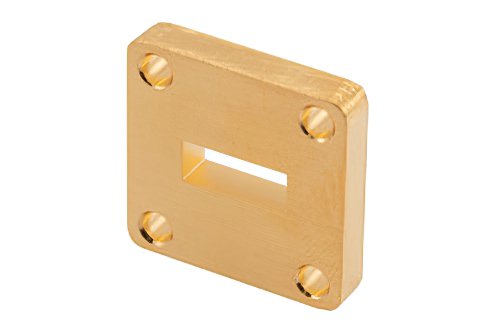

WR-42 波导垫片，UG 方盖法兰，4mm，铜
WR-42 波导垫片，UG 方盖法兰，4mm，铜 放大图片 WR-42 波导垫片，UG 方盖法兰，4mm，铜
PEW42FS4 WR-42 方形 17.6 26.7 铜 4

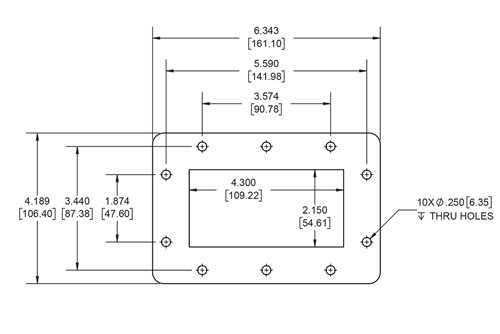

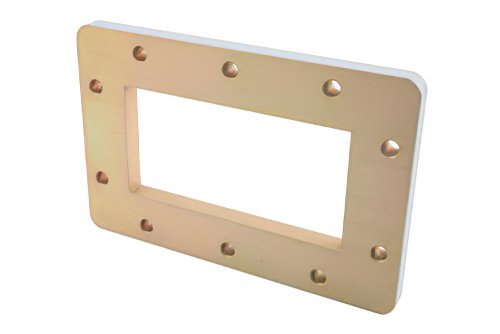

WR-430 波导垫片，CPR-430F 法兰，10mm，铝
WR-430 波导垫片，CPR-430F 法兰，10mm，铝 放大图片 WR-430 波导垫片，CPR-430F 法兰，10mm，铝
PEW430FS10 WR-430 CPR-430F 1.72 2.61 铜 10

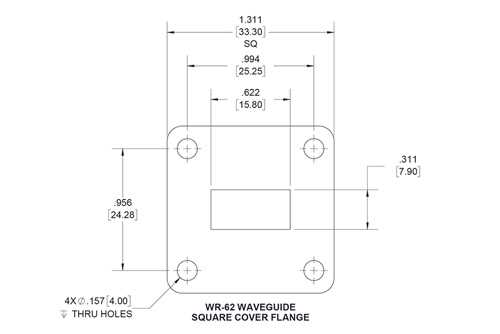

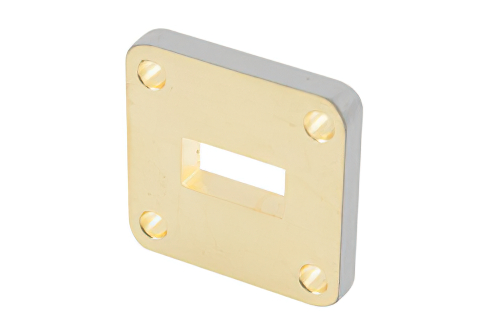

WR-62 波导垫片，UG 方盖法兰，5mm，铜
WR-62 波导垫片，UG 方盖法兰，5mm，铜 放大图片 WR-62 波导垫片，UG 方盖法兰，5mm，铜
PEW62FS5 WR-62 方形 11.9 18 铜 5

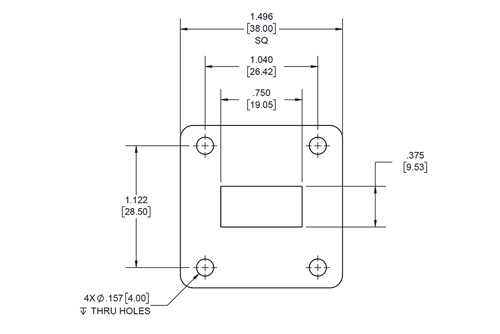

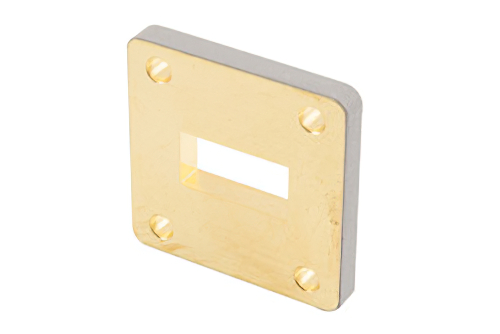

WR-75 波导垫片，UG 方盖法兰，5mm，铜
WR-75 波导垫片，UG 方盖法兰，5mm，铜 放大图片 WR-75 波导垫片，UG 方盖法兰，5mm，铜
PEW75FS5 WR-75 方形 9.84 15 铜 5

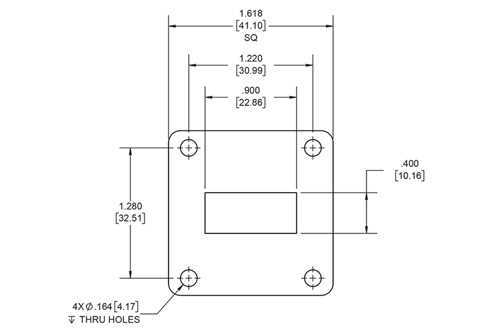

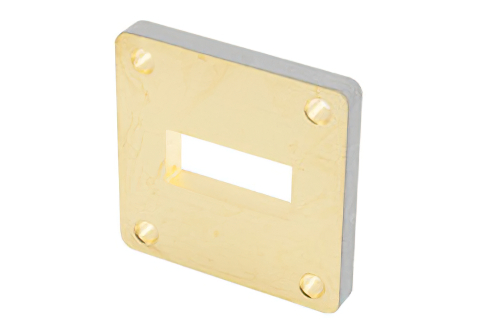

WR-90 波导垫片，UG 方盖法兰，5mm，铜
WR-90 波导垫片，UG 方盖法兰，5mm，铜 放大图片 WR-90 波导垫片，UG 方盖法兰，5mm，铜
PEW90FS5 WR-90 方形 8.2 12.4 铜 5

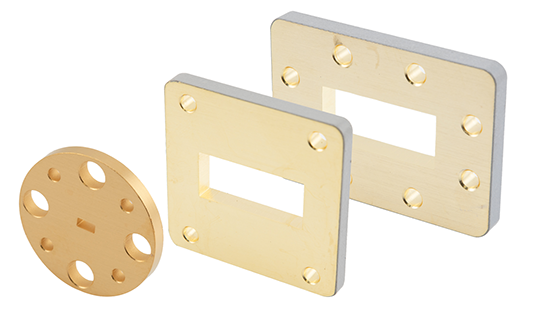

Pasternack 波导垫片

Pasternack 波导垫片可选尺寸丰富，涵盖 WR-430 至 WR-10。 Pasternack 新型波导垫片系列产品通过精密加工制成，是用于填补桥接波导元件间隙的理想之选。 Pasternack 波导垫片与方形和圆形UG盖和CPR型法兰兼容。 Pasternack 波导垫片一件起发,当天发货！
