波导移相器 - K至W频段

波导移相器 - K至W频段

  • 移相器提供七种型号，覆盖频率18 GHz ~110 GHz（WR-42至​WR-10波导尺寸）
  • 波导移相器具有0至180度的连续可变范围
  • 移相器系列最大插入损耗1 dB
  • 符合军事标准的UG法兰类型
  • 微米移相器允许精准且可重复的相位设置。
均支持当天发货！
▼点击下方获取更多移相器详细信息
零件编号和其他视图 频段(GHz) 相移 范围 插入损耗 最大值（dB） 功率，最大 输入（瓦） 波导 尺寸 波导 材料 波导 镀层 法兰 类型

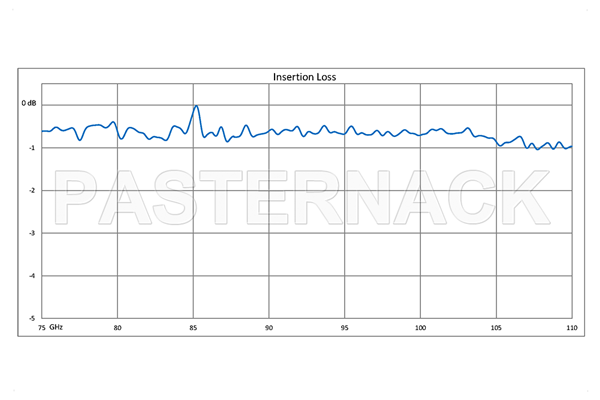

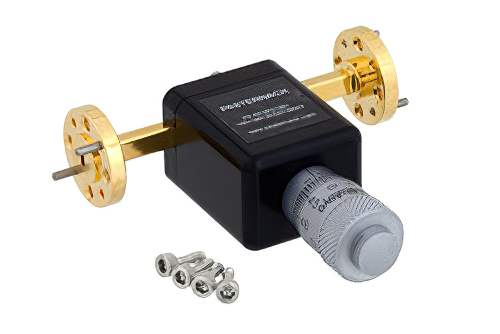

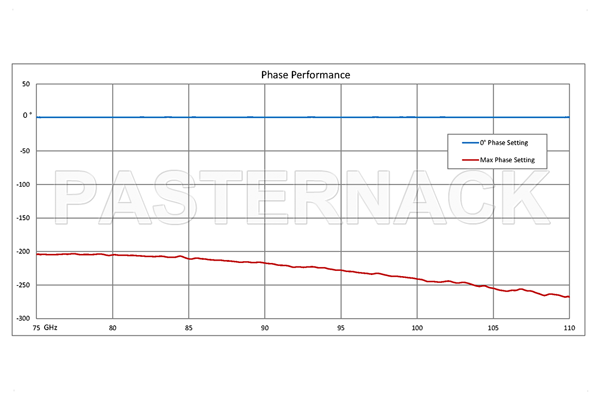

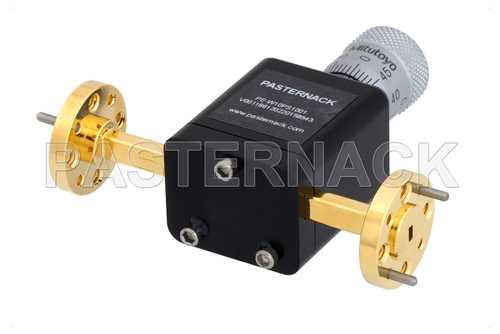

WR-10 波导移相器，0至180度，75 GHz ~110 GHz，UG-387/U-Mod圆盖法兰
说明WR-10 波导移相器，0至180度，75 GHz ~110 GHz，UG-387/U-Mod圆盖法兰 WR-10 波导移相器，0至180度，75 GHz ~110 GHz，UG-387/U-Mod圆盖法兰WR-10 波导移相器，0至180度，75 GHz ~110 GHz，UG-387/U-Mod圆盖法兰
PE-W10PS1001
说明WR-10 波导移相器，0至180度，75 GHz ~110 GHz，UG-387/U-Mod圆盖法兰 说明WR-10 波导移相器，0至180度，75 GHz ~110 GHz，UG-387/U-Mod圆盖法兰
75至110 0至180° 1 0.6 WR-10 黄铜 金 UG-387/U-Mod圆盖

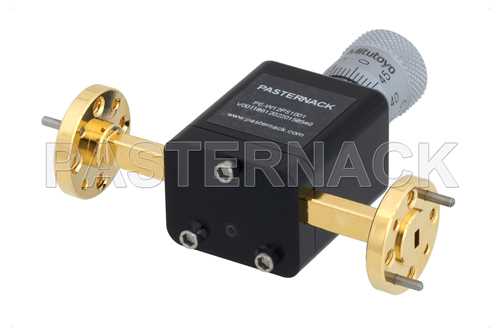

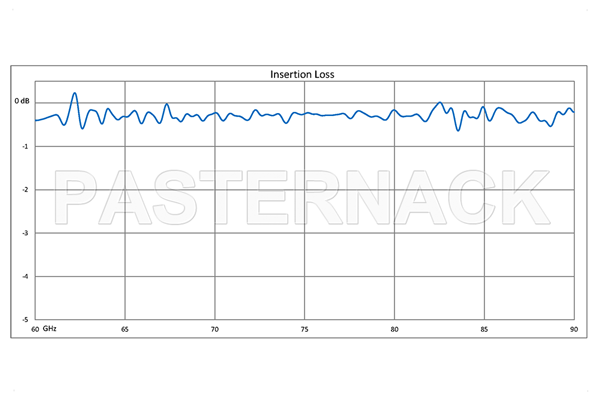

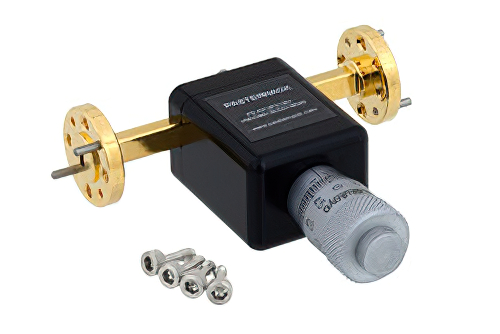

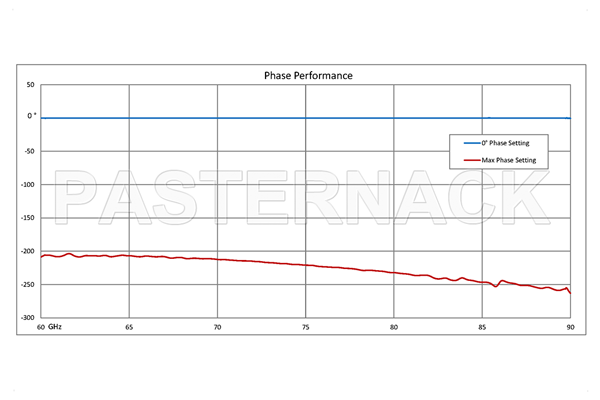

WR-12 波导移相器，0至180度，60 GHz ~90 GHz，UG-387/U圆盖法兰
说明WR-12 波导移相器，0至180度，60 GHz ~90 GHz，UG-387/U圆盖法兰 WR-12 波导移相器，0至180度，60 GHz ~90 GHz，UG-387/U圆盖法兰WR-12 波导移相器，0至180度，60 GHz ~90 GHz，UG-387/U圆盖法兰
PE-W12PS1001
说明WR-12 波导移相器，0至180度，60 GHz ~90 GHz，UG-387/U圆盖法兰 说明WR-12 波导移相器，0至180度，60 GHz ~90 GHz，UG-387/U圆盖法兰
60至90 0至180° 1 0.7 WR-12 黄铜 金 UG-387/U圆盖

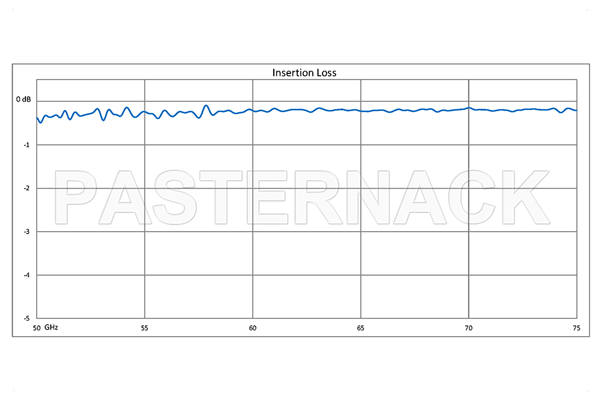

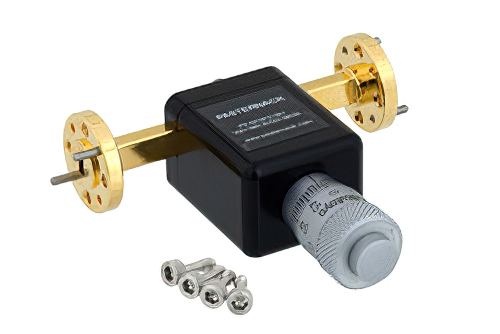

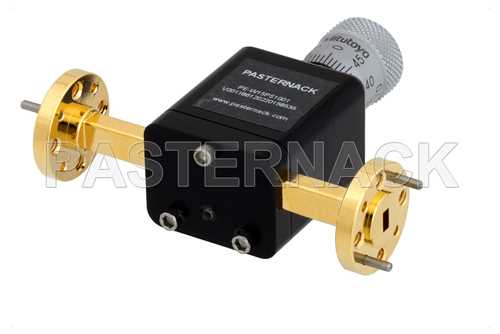

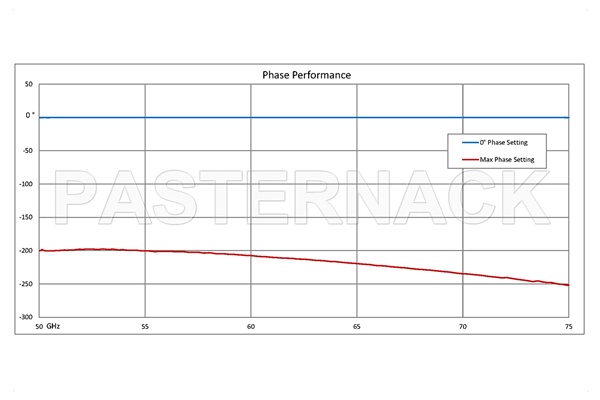

WR-15 波导移相器，0至180度，50 GHz ~75 GHz，UG-385/U圆盖法兰
说明WR-15 波导移相器，0至180度，50 GHz ~75 GHz，UG-385/U圆盖法兰 WR-15 波导移相器，0至180度，50 GHz ~75 GHz，UG-385/U圆盖法兰WR-15 波导移相器，0至180度，50 GHz ~75 GHz，UG-385/U圆盖法兰
PE-W15PS1001
说明WR-15 波导移相器，0至180度，50 GHz ~75 GHz，UG-385/U圆盖法兰 说明WR-15 波导移相器，0至180度，50 GHz ~75 GHz，UG-385/U圆盖法兰
50至75 0至180° 1 0.8 WR-15 黄铜 金 UG-385/U圆盖

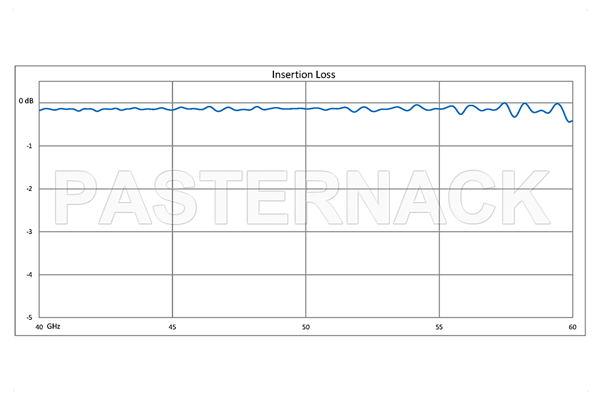

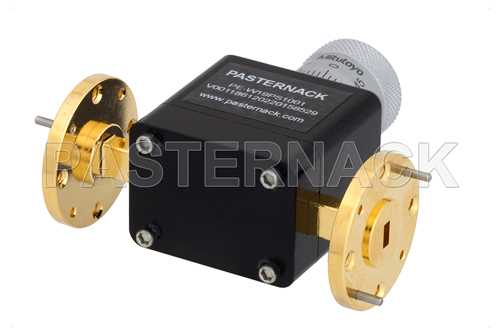

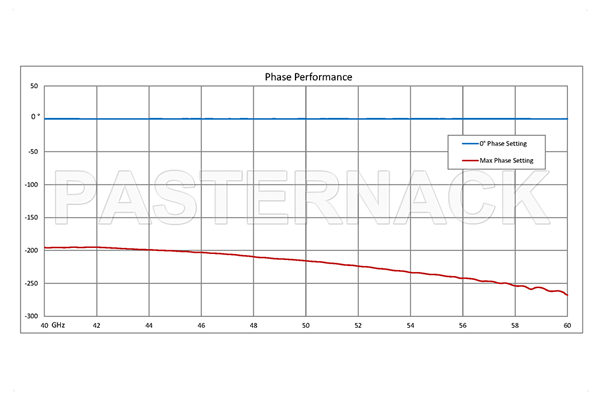

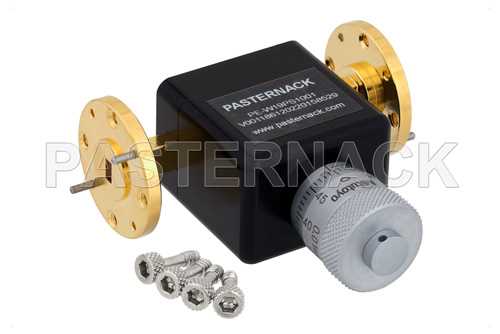

WR-19 波导移相器，0至180度，40 GHz ~60 GHz，UG-383/U-Mod圆盖法兰
说明WR-19 波导移相器，0至180度，40 GHz ~60 GHz，UG-383/U-Mod圆盖法兰 WR-19 波导移相器，0至180度，40 GHz ~60 GHz，UG-383/U-Mod圆盖法兰WR-19 波导移相器，0至180度，40 GHz ~60 GHz，UG-383/U-Mod圆盖法兰
PE-W19PS1001
说明WR-19 波导移相器，0至180度，40 GHz ~60 GHz，UG-383/U-Mod圆盖法兰 说明WR-19 波导移相器，0至180度，40 GHz ~60 GHz，UG-383/U-Mod圆盖法兰
40至60 0至180° 1 1 WR-19 黄铜 金 UG-383/U-Mod圆盖

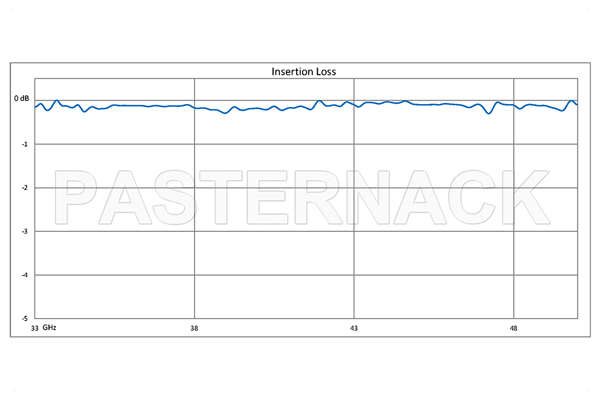

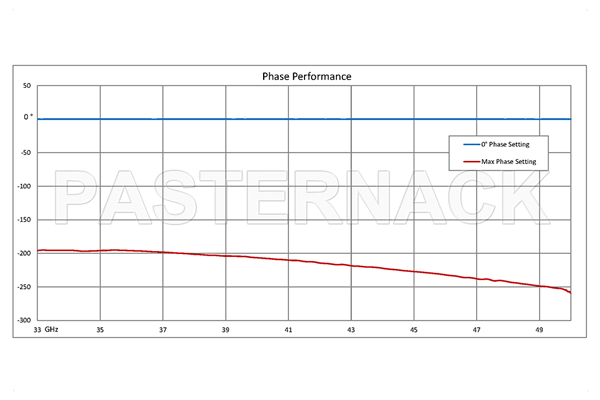

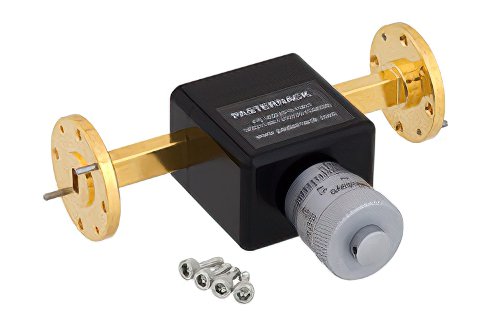

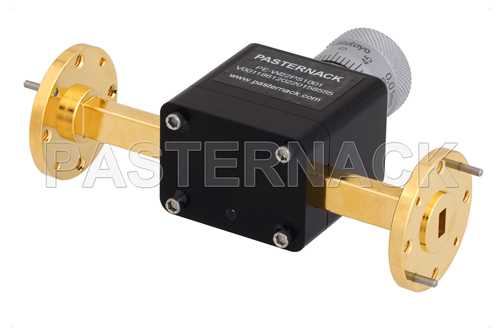

WR-22 波导移相器，0至180度，33 GHz ~50 GHz，UG-383/U圆盖法兰
说明WR-22 波导移相器，0至180度，33 GHz ~50 GHz，UG-383/U圆盖法兰 WR-22 波导移相器，0至180度，33 GHz ~50 GHz，UG-383/U圆盖法兰WR-22 波导移相器，0至180度，33 GHz ~50 GHz，UG-383/U圆盖法兰
PE-W22PS1001
说明WR-22 波导移相器，0至180度，33 GHz ~50 GHz，UG-383/U圆盖法兰 说明WR-22 波导移相器，0至180度，33 GHz ~50 GHz，UG-383/U圆盖法兰
33至50 0至180° 1 1 WR-22 黄铜 金 UG-383/U圆盖

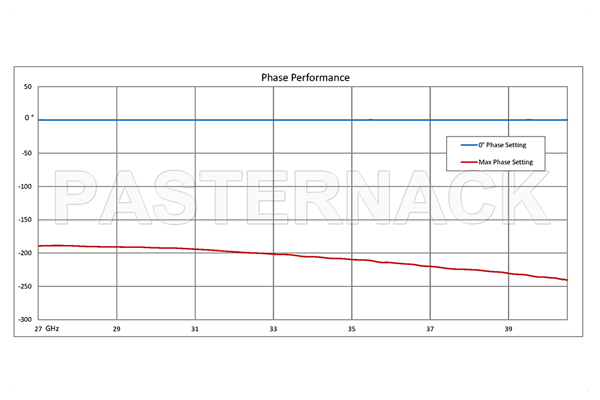

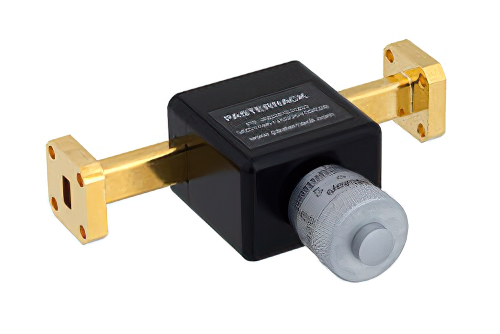

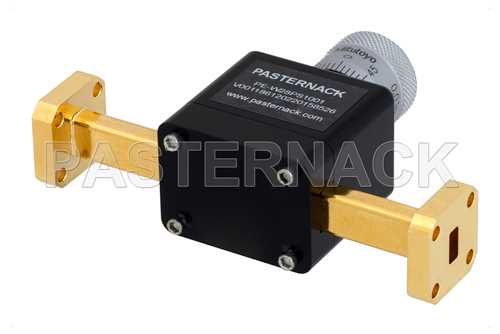

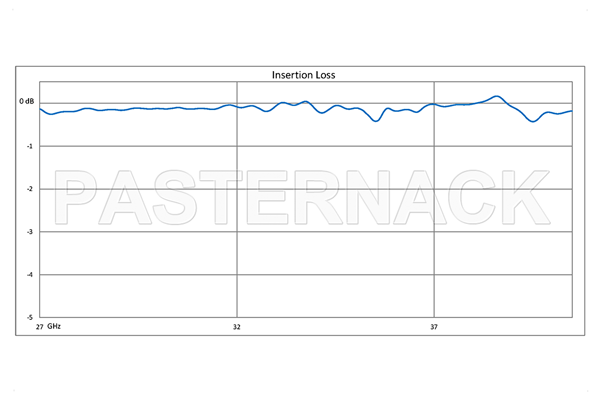

WR-28 波导移相器，0至180度，26.5 GHz ~40 GHz，UG-599/U圆盖法兰
说明WR-28 波导移相器，0至180度，26.5 GHz ~40 GHz，UG-599/U圆盖法兰 WR-28 波导移相器，0至180度，26.5 GHz ~40 GHz，UG-599/U圆盖法兰WR-28 波导移相器，0至180度，26.5 GHz ~40 GHz，UG-599/U圆盖法兰
PE-W28PS1001
说明WR-28 波导移相器，0至180度，26.5 GHz ~40 GHz，UG-599/U圆盖法兰 说明WR-28 波导移相器，0至180度，26.5 GHz ~40 GHz，UG-599/U圆盖法兰
26.5至40 0至180° 1 1 WR-28 黄铜 金 UG-599/U方盖

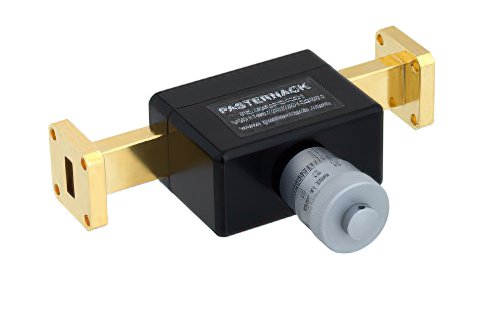

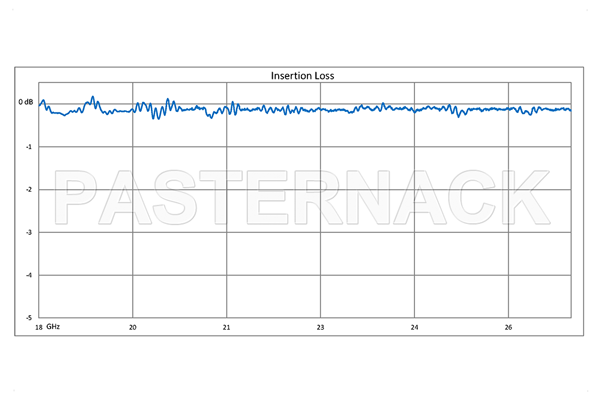

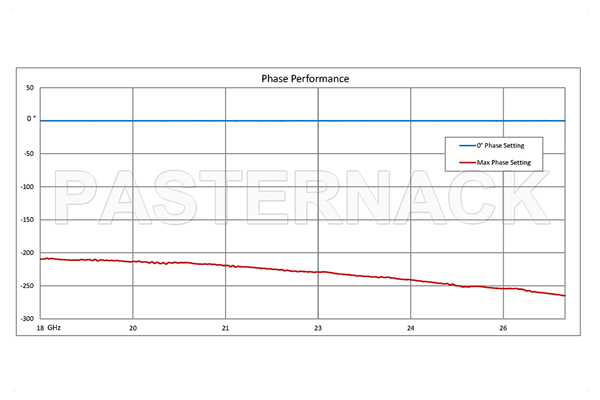

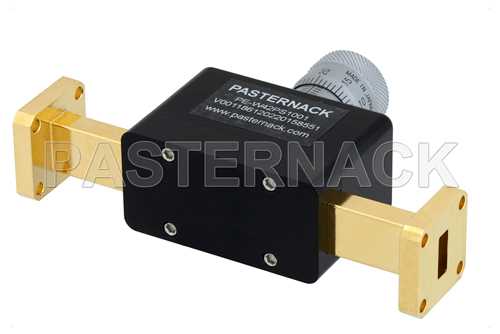

WR-42 波导移相器，0至180度，18 GHz ~26.5 GHz，UG-595/U圆盖法兰
说明WR-42 波导移相器，0至180度，18 GHz ~26.5 GHz，UG-595/U圆盖法兰 WR-42 波导移相器，0至180度，18 GHz ~26.5 GHz，UG-595/U圆盖法兰WR-42 波导移相器，0至180度，18 GHz ~26.5 GHz，UG-595/U圆盖法兰
PE-W42PS1001
说明WR-42 波导移相器，0至180度，18 GHz ~26.5 GHz，UG-595/U圆盖法兰 说明WR-42 波导移相器，0至180度，18 GHz ~26.5 GHz，UG-595/U圆盖法兰
18至26.5 0至180° 1 1.5 WR-42 黄铜 金 UG-595/U方盖

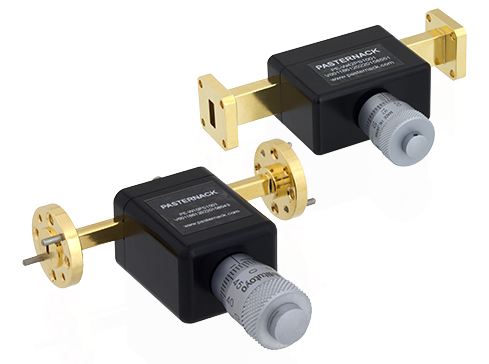

波导移相器系列 - K至W频段

Pasternack移相器系列工作频率覆盖18 GHz ~110 GHz。波导移相器元件工作频率覆盖K至W频段的7个波导频段。产品提供0至180度相移范围以及最大插入损耗1 dB。

用于波导的移相器由镀金黄铜波导材料制成，含符合军事标准的UG法兰类型。微米移相器允许精准且可重复的相位设置。产品是航空航天、国防、工业、电信、仪器仪表和医疗行业的理想选择。

Pasternack波导移相器提供​WR-42 至 WR-10尺寸范围。波导移相器典型应用包括仪器仪表、测试台、产品开发和表征。与Pasternack其它超过40,000件射频、微波和毫米波元件相同，这些波导移相器一件起发,当天发货！。
