零件编号
及更多
视图
波导
尺寸
频率
范围 (GHz)
最大功率
(W)
电压驻波比
(最大值)
衰减
水平
(dB)
法兰
类型
波导固定衰减器
- 波导尺寸覆盖 WR-10 至 WR-28
- 工作频率高达100GHz
- 最大额定功率高达5 W
- 电压驻波比性能低至1.15:1
- 衰减水平范围覆盖3dB至30dB
- UG型盖法兰
一件起发,当天发货！
零件编号
及更多
视图
波导
尺寸
频率
范围 (GHz)
最大功率
(W)
电压驻波比
(最大值)
衰减
水平
(dB)
法兰
类型
 |

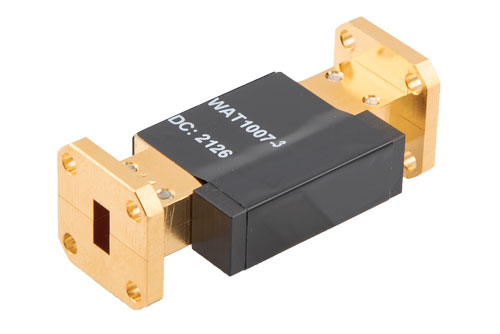

PEWAT1007-3 | WR-28 |
26.5至40 |
5 |
1.15:1 |
3 |
UG-599/U |
|||
|
|
||||||||||
 |

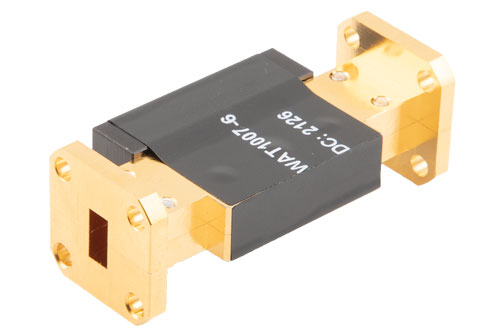

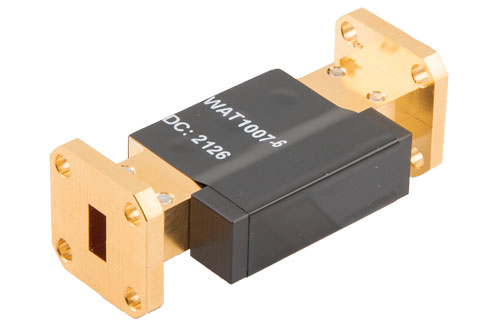

PEWAT1007-6 | WR-28 |
26.5至40 |
5 |
1.15:1 |
6 |
UG-599/U |
|||
|
|
||||||||||
 |

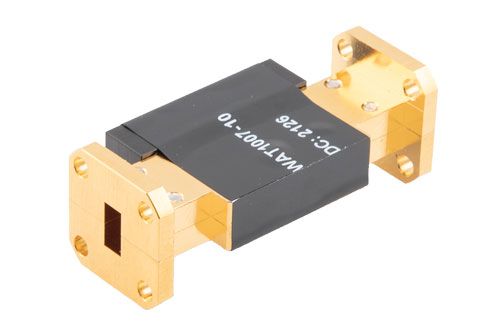

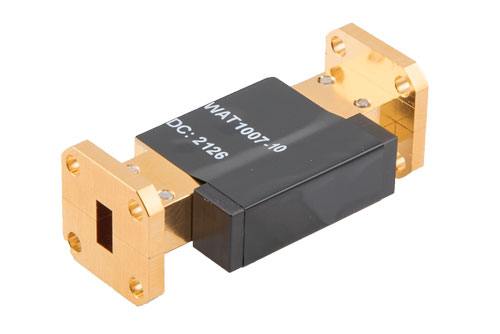

PEWAT1007-10 | WR-28 |
26.5至40 |
5 |
1.2:1 |
10 |
UG-599/U |
|||
|
|
||||||||||
 |

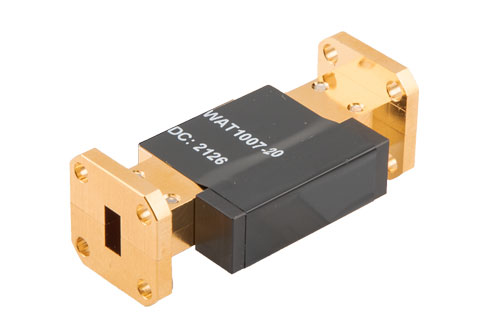

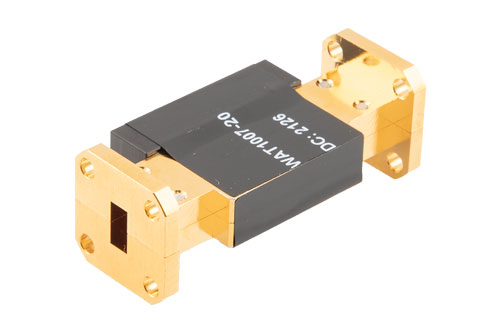

PEWAT1007-20 | WR-28 |
26.5至40 |
5 |
1.2:1 |
20 |
UG-599/U |
|||
|
|
||||||||||
 |

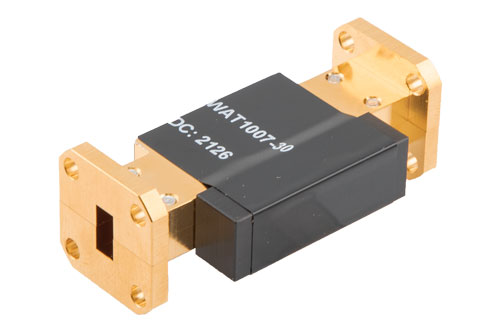

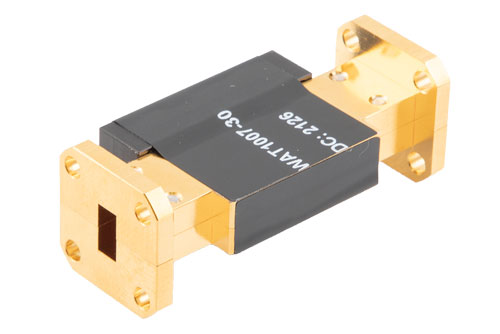

PEWAT1007-30 | WR-28 |
26.5至40 |
5 |
1.15:1 |
30 |
UG-599/U |
|||
|
|
||||||||||
 |

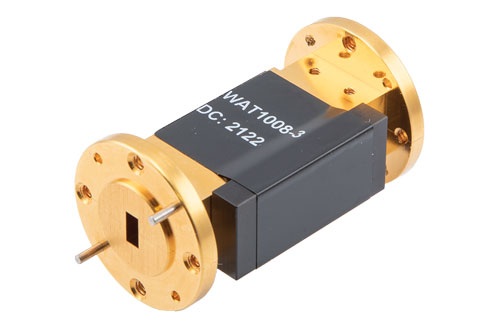

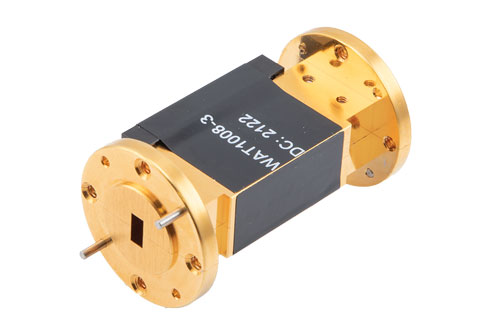

PEWAT1008-3 | WR-22 |
33至50 |
4 |
1.15:1 |
3 |
UG-383/U |
|||
|
|
||||||||||
 |

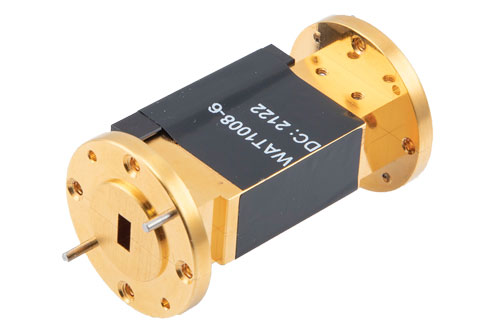

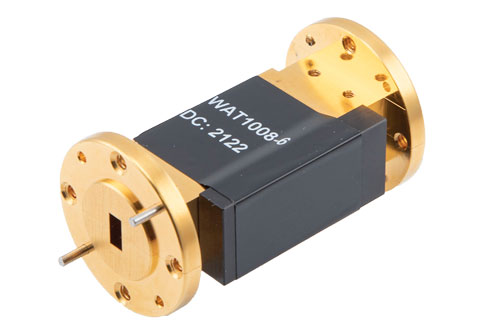

PEWAT1008-6 | WR-22 |
33至50 |
4 |
1.15:1 |
6 |
UG-383/U |
|||
|
|
||||||||||
 |

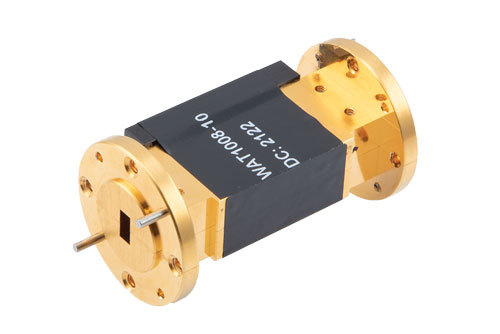

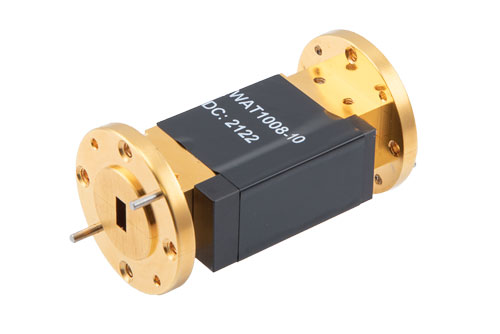

PEWAT1008-10 | WR-22 |
33至50 |
4 |
1.15:1 |
10 |
UG-383/U |
|||
|
|
||||||||||
 |

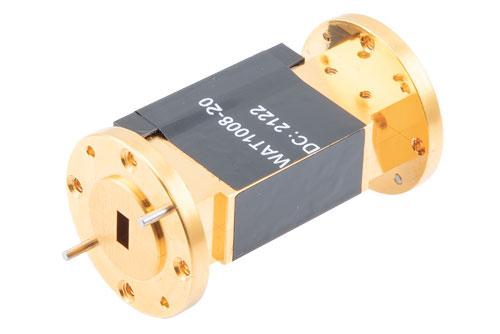

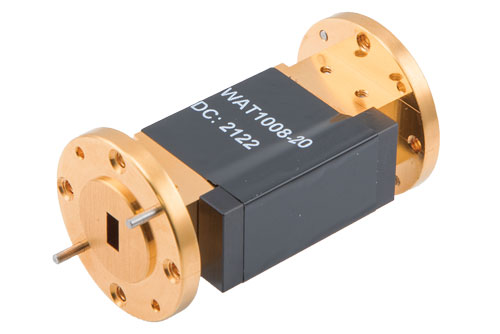

PEWAT1008-20 | WR-22 |
33至50 |
4 |
1.15:1 |
20 |
UG-383/U |
|||
|
|
||||||||||
 |

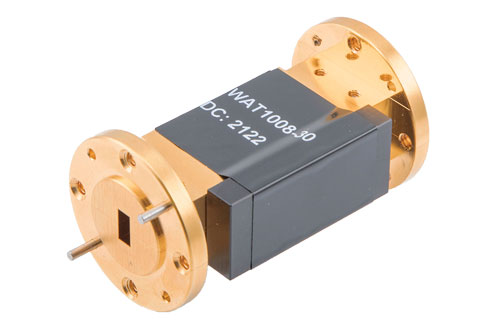

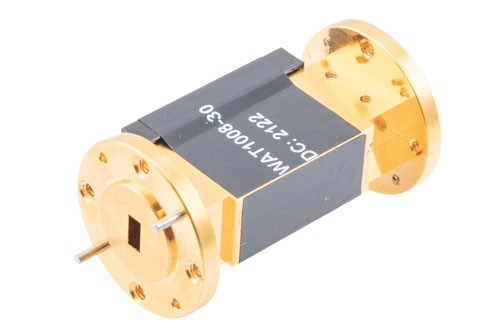

PEWAT1008-30 | WR-22 |
33至50 |
4 |
1.15:1 |
30 |
UG-383/U |
|||
|
|
||||||||||
 |

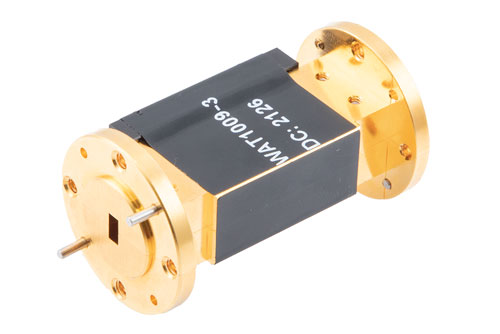

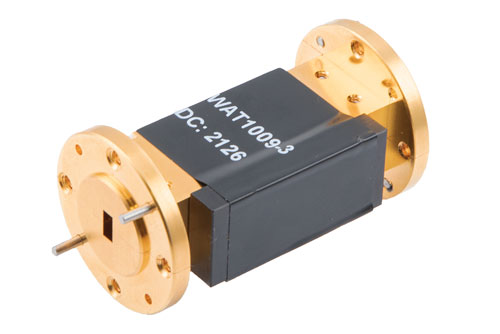

PEWAT1009-3 | WR-19 |
40至60 |
3 |
1.15:1 |
3 |
UG-383/U-Mod |
|||
|
|
||||||||||
 |

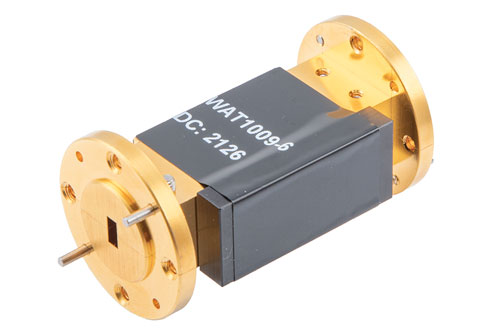

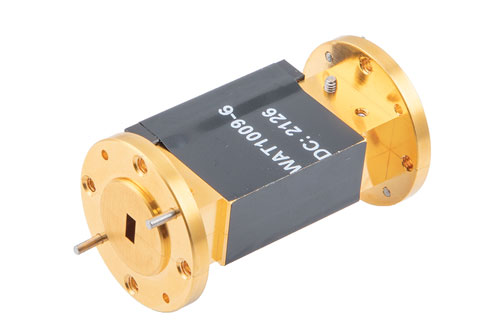

PEWAT1009-6 | WR-19 |
40至60 |
3 |
1.15:1 |
6 |
UG-383/U-Mod |
|||
|
|
||||||||||
 |

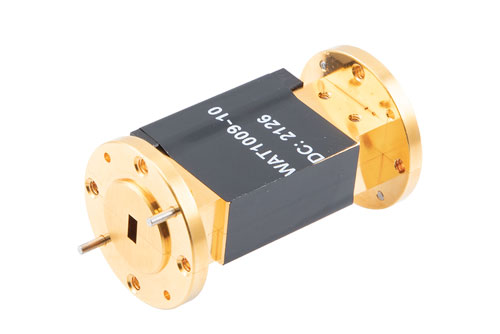

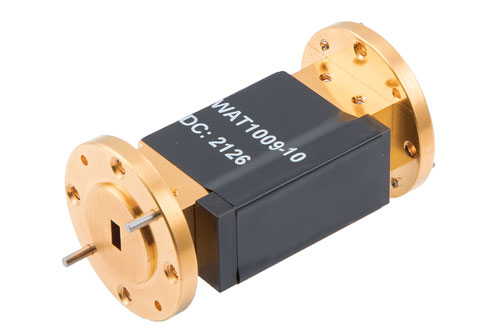

PEWAT1009-10 | WR-19 |
40至60 |
3 |
1.15:1 |
10 |
UG-383/U-Mod |
|||
|
|
||||||||||
 |

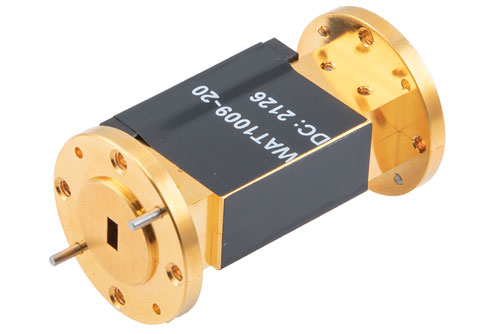

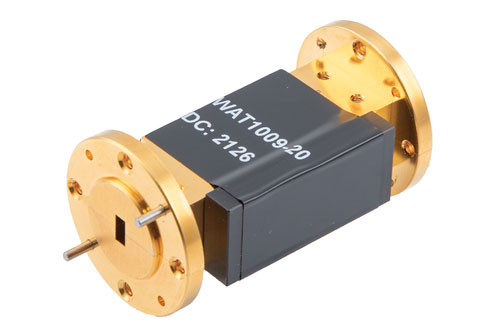

PEWAT1009-20 | WR-19 |
40至60 |
3 |
1.15:1 |
20 |
UG-383/U-Mod |
|||
|
|
||||||||||
 |

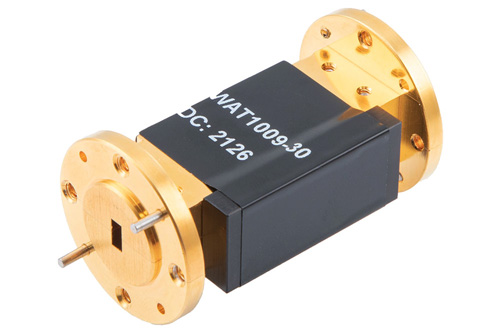

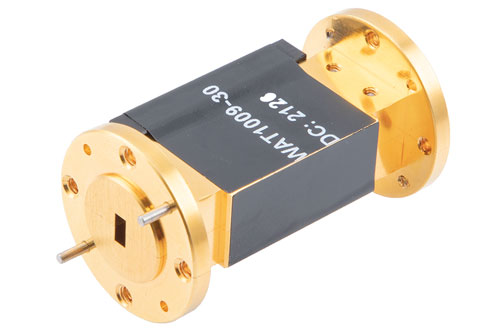

PEWAT1009-30 | WR-19 |
40至60 |
3 |
1.15:1 |
30 |
UG-383/U-Mod |
|||
|
|
||||||||||
 |

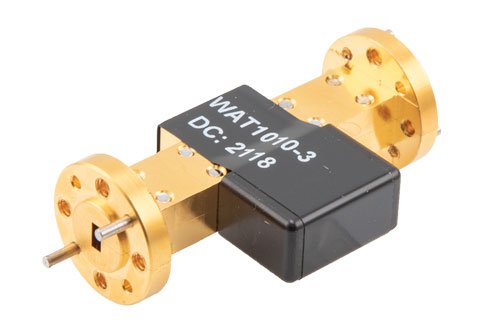

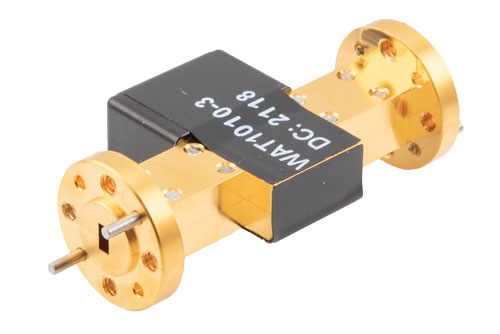

PEWAT1010-3 | WR-15 |
50至75 |
2 |
1.15:1 |
3 |
UG-385/U |
|||
|
|
||||||||||
 |

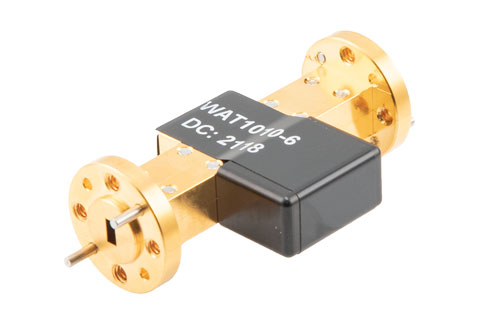

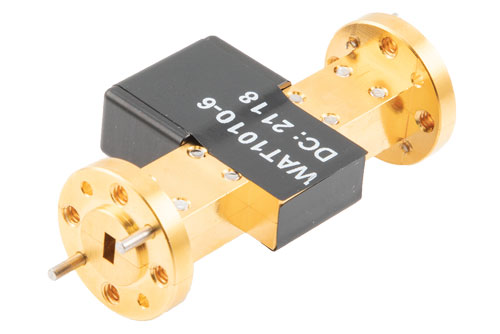

PEWAT1010-6 | WR-15 |
50至75 |
2 |
1.15:1 |
6 |
UG-385/U |
|||
|
|
||||||||||
 |

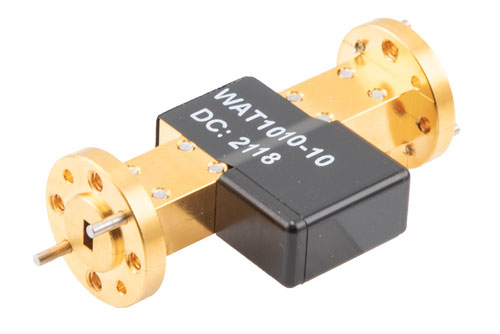

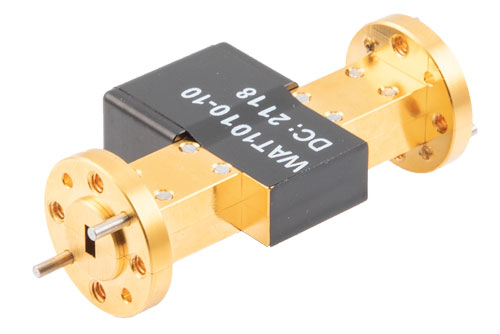

PEWAT1010-10 | WR-15 |
50至75 |
2 |
1.15:1 |
10 |
UG-385/U |
|||
|
|
||||||||||
 |

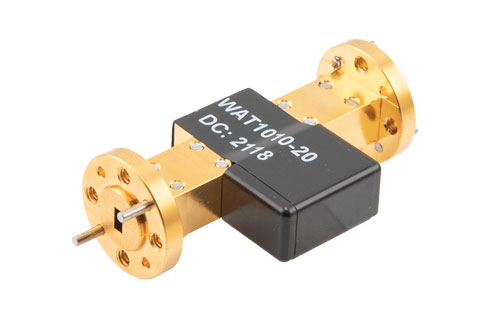

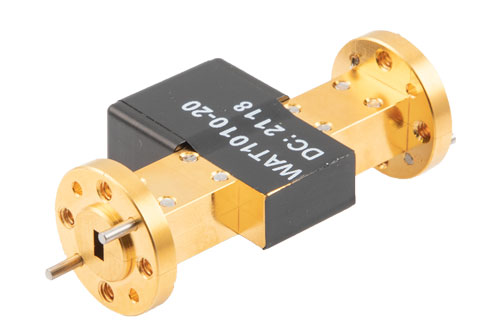

PEWAT1010-20 | WR-15 |
50至75 |
2 |
1.15:1 |
20 |
UG-385/U |
|||
|
|
||||||||||
 |

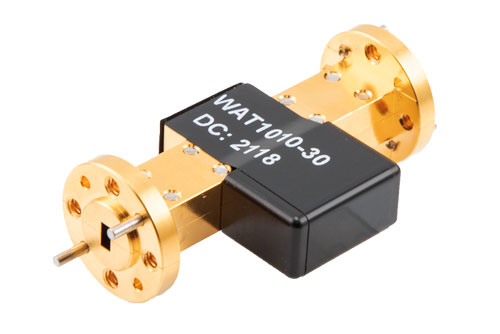

PEWAT1010-30 | WR-15 |
50至75 |
2 |
1.15:1 |
30 |
UG-385/U |
|||
|
|
||||||||||
 |

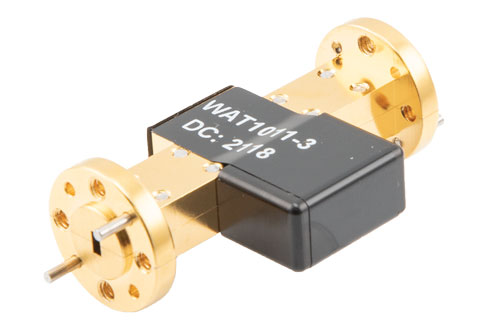

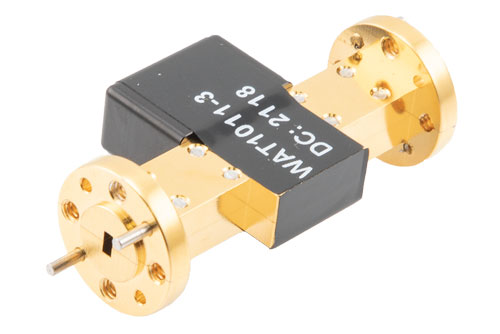

PEWAT1011-3 | WR-12 |
60至90 |
1 |
1.15:1 |
3 |
UG-387/U |
|||
|
|
||||||||||
 |

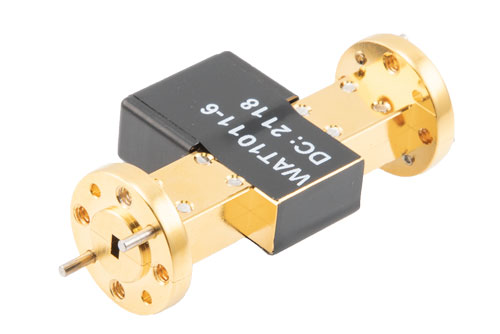

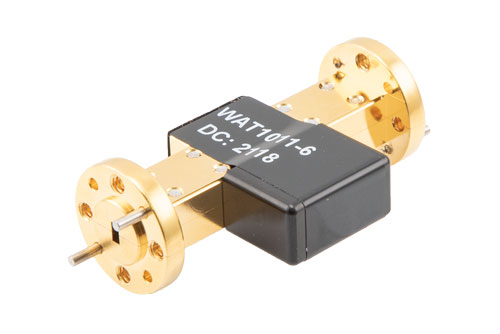

PEWAT1011-6 | WR-12 |
60至90 |
1 |
1.15:1 |
6 |
UG-387/U |
|||
|
|
||||||||||
 |

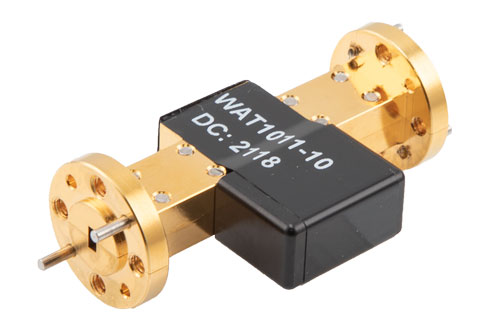

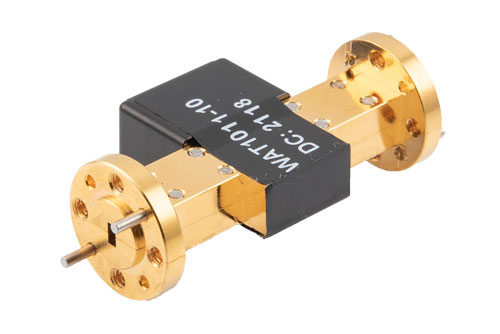

PEWAT1011-10 | WR-12 |
60至90 |
1 |
1.15:1 |
10 |
UG-387/U |
|||
|
|
||||||||||
 |

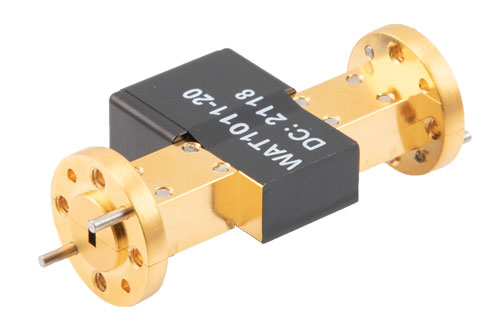

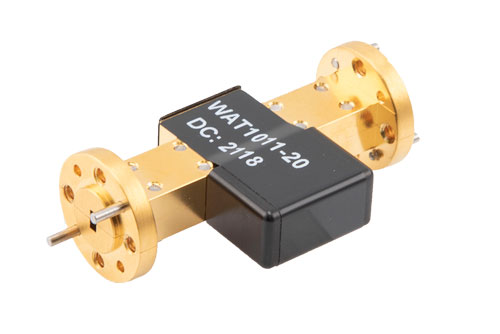

PEWAT1011-20 | WR-12 |
60至90 |
1 |
1.15:1 |
20 |
UG-387/U |
|||
|
|
||||||||||
 |

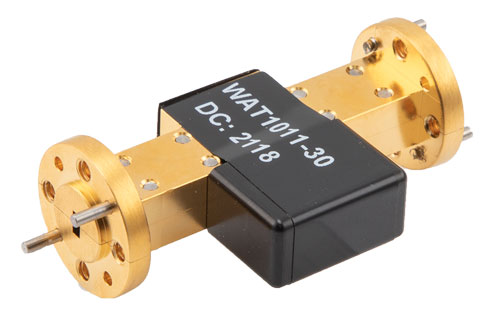

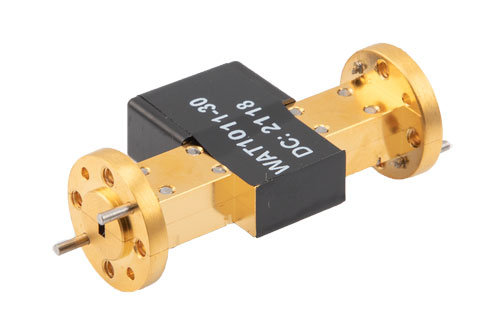

PEWAT1011-30 | WR-12 |
60至90 |
1 |
1.15:1 |
30 |
UG-387/U |
|||
|
|
||||||||||
 |

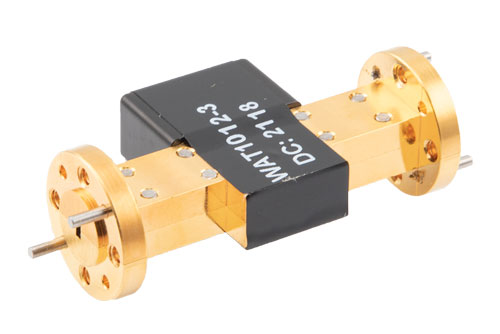

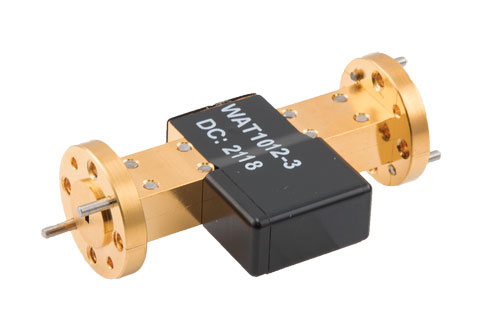

PEWAT1012-3 | WR-10 |
75至110 |
1 |
1.15:1 |
3 |
UG-387/U-Mod |
|||
|
|
||||||||||
 |

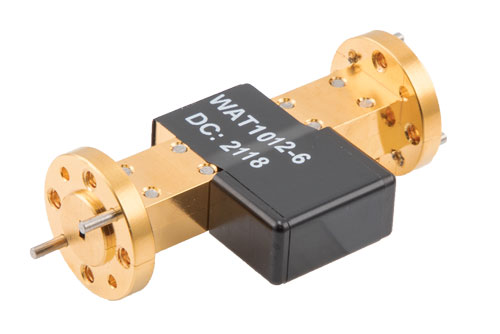

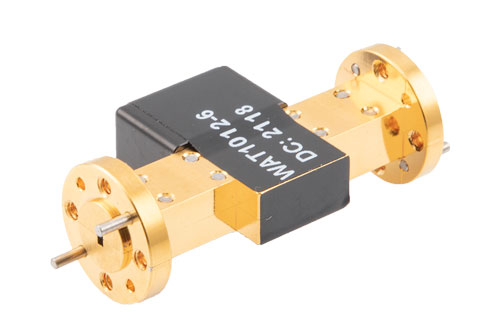

PEWAT1012-6 | WR-10 |
75至110 |
1 |
1.15:1 |
6 |
UG-387/U-Mod |
|||
|
|
||||||||||
 |

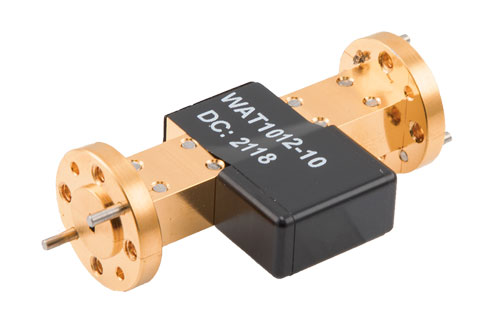

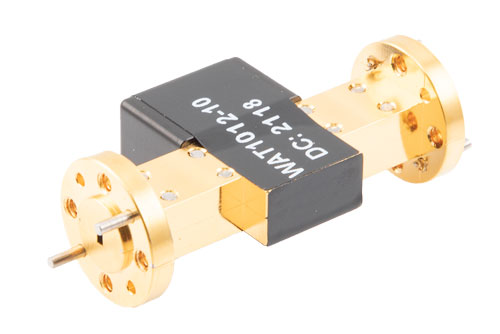

PEWAT1012-10 | WR-10 |
75至110 |
1 |
1.15:1 |
10 |
UG-387/U-Mod |
|||
|
|
||||||||||
 |

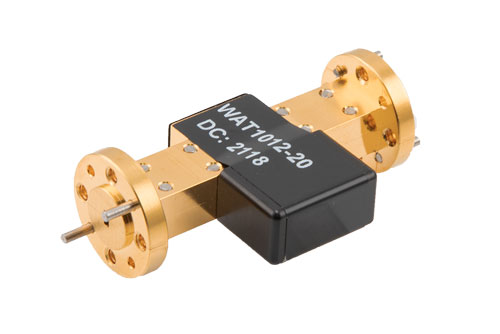

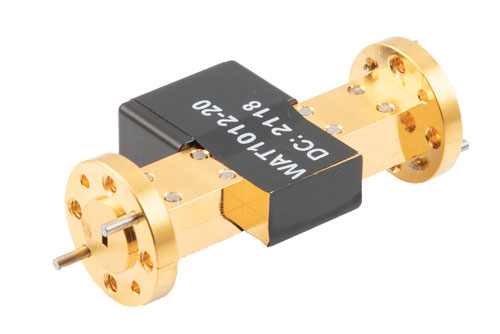

PEWAT1012-20 | WR-10 |
75至110 |
1 |
1.15:1 |
20 |
UG-387/U-Mod |
|||
|
|
||||||||||
 |

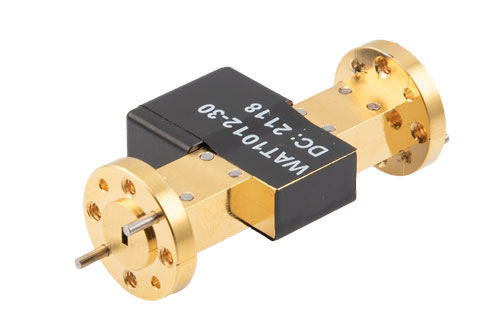

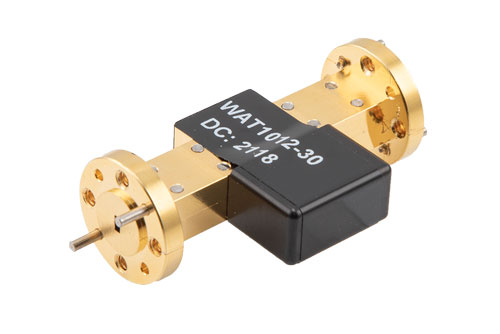

PEWAT1012-30 | WR-10 |
75至110 |
1 |
1.15:1 |
30 |
UG-387/U-Mod |
|||
|
|
||||||||||

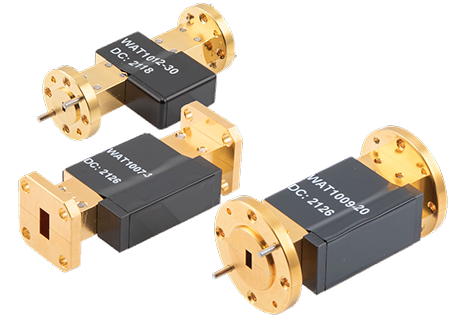

Pasternack波导固定衰减器
Pasternack全新波导固定衰减器共30种型号，工作频率高达110GHz。这些产品的波导尺寸范围覆盖 WR-10 至 WR-28，带UG型盖法兰。该类波导固定衰减器具有出色的射频性能，可满足各种应用需求。 所有Pasternack波导固定衰减器一件起发,当天发货！。
如需完整的Pasternack产品清单，请点击这里。
