零件编号
及更多
视图
频
段
(GHz)
波导
尺寸
插入损耗
典型值 (dB)
隔离度
典型值 (dB)
CW 输入功率
(kWatts)
最大
输入功率 (未加压) (kWatts)
TTL逻辑电路
控制
控制
电压
(Volts)
直流电流
典型值 (mA)
波导机电式继电器
故障保护开关
- 16种单刀双掷/双刀双掷波导机电式继电器开关型号，覆盖频率范围为7.05~12.4 GHz和26.5~40 GHz，X和Ka频段
- 采用故障保护制动器设计，支持带O形环槽或CPR平面法兰配置的WR112、WR90和WR28波导尺寸
- 产品特性包括TTL逻辑电路、带手动复位的定位指示器和具有消弧功能的专利电机驱动设计
- 其具有出色的典型性能参数，包括0.05 dB的低插入损耗和>80 dB的高隔离度。
- 高射频输入额定功率高达7 kW CW，最大值为202 kW
- 环境密封快速连接直流控制连接器，包括配对
- 完全耐候的耐用封装设计，可在-40°C~+85°C的工作温度环境下承受100%的湿度暴露
一件起发,当天发货！
零件编号
及更多
视图
频
段
(GHz)
波导
尺寸
插入损耗
典型值 (dB)
隔离度
典型值 (dB)
CW 输入功率
(kWatts)
TTL逻辑电路
控制
最大
输入功率 (未加压) (kWatts)
控制
电压
(Volts)
直流电流
典型值 (mA)
 |

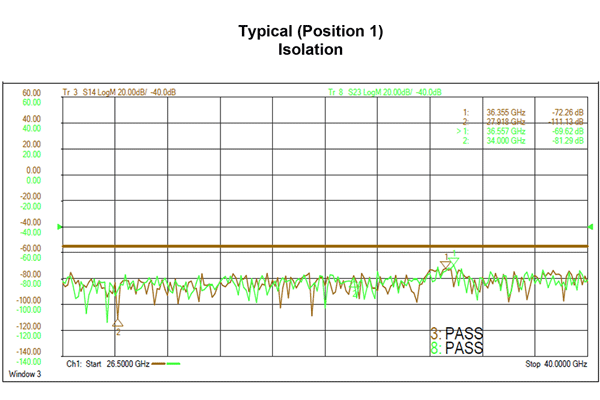

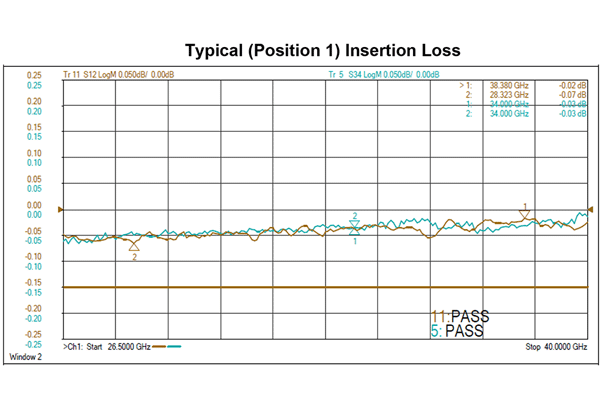

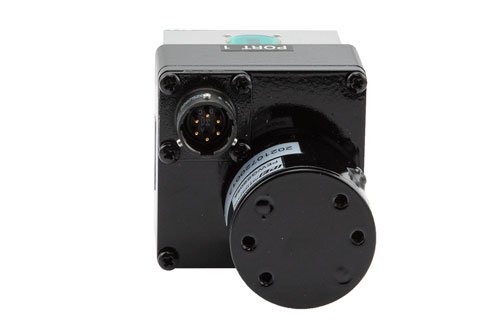

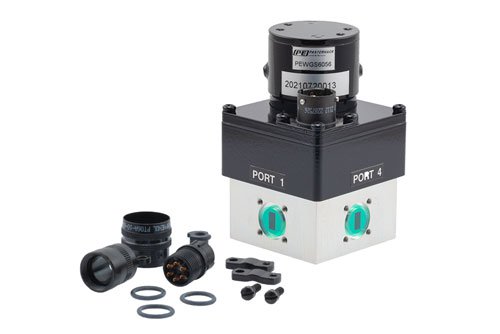

PEWGS6056 | 26.5~40 |
WR28 |
0.07 |
69 |
0.55 |
13.3 |
否 |
12 |
265 |
|
|
|
|||||||||||
 |

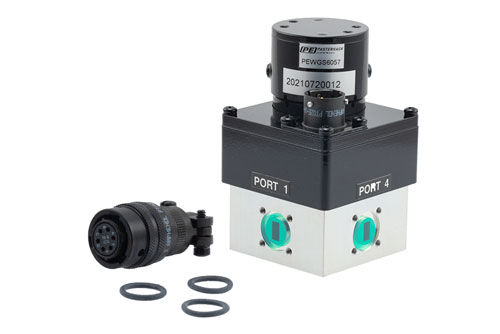

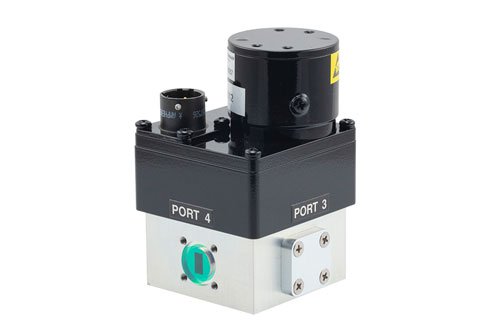

PEWGS6057 | 26.5~40 |
WR28 |
0.07 |
69 |
0.55 |
13.3 |
否 |
28 |
142 |
|
|
|
|||||||||||
 |

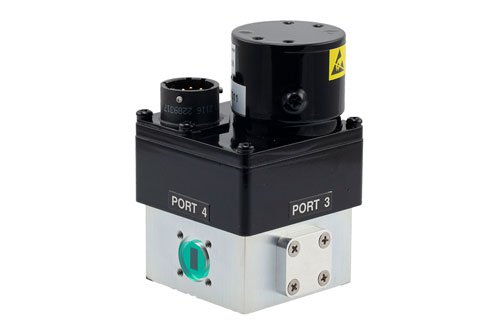

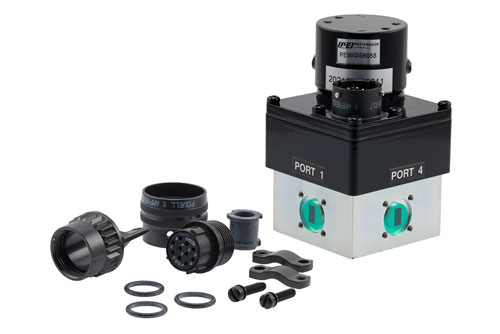

PEWGS6058 | 26.5~40 |
WR28 |
0.07 |
69 |
0.55 |
13.3 |
是 |
12 |
240 |
|
|
|
|||||||||||
 |

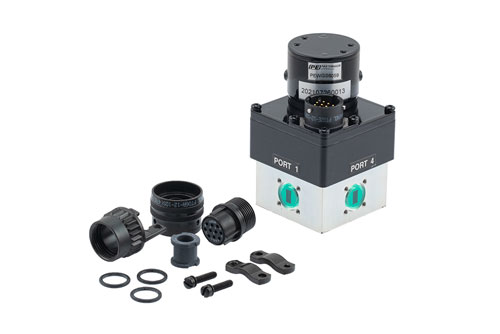

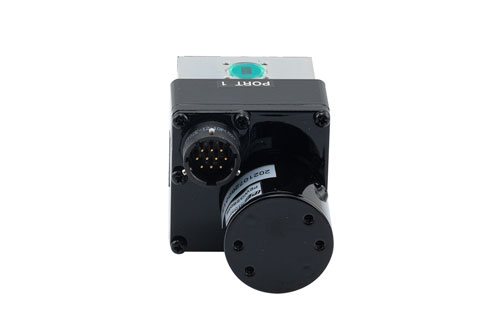

PEWGS6059 | 26.5~40 |
WR28 |
0.07 |
69 |
0.55 |
13.3 |
是 |
28 |
140 |
|
|
|
|||||||||||
 |

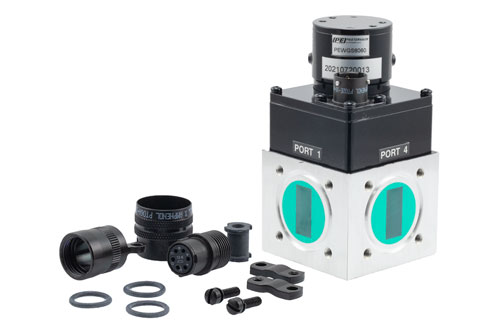

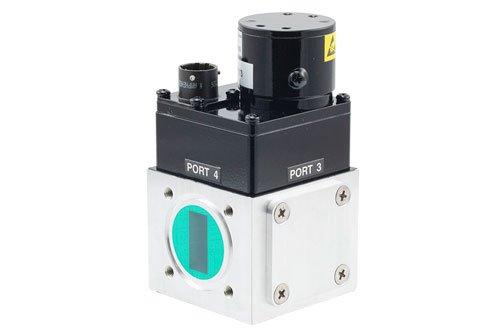

PEWGS6060 | 8.2~12.4 |
WR90 |
0.05 |
85 |
5 |
123 |
否 |
12 |
250 |
|
|
|
|||||||||||
 |

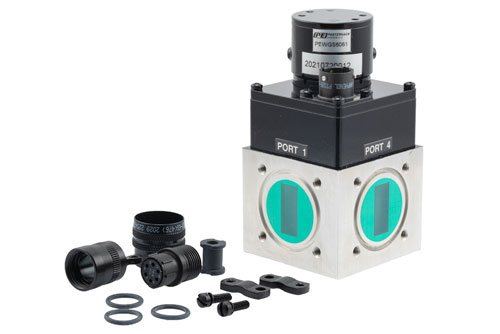

PEWGS6061 | 8.2~12.4 |
WR90 |
0.05 |
85 |
5 |
123 |
否 |
28 |
140 |
|
|
|
|||||||||||
 |

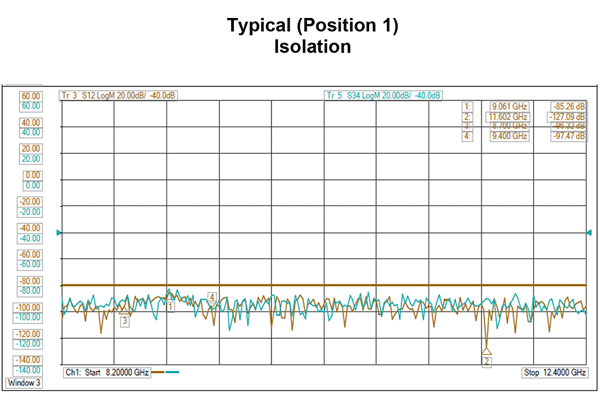

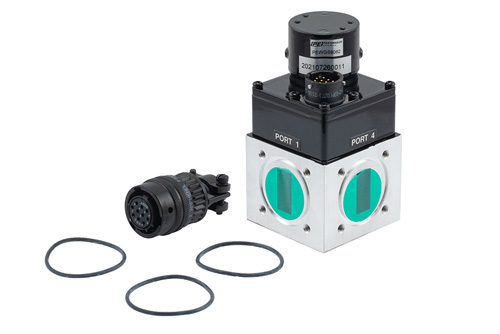

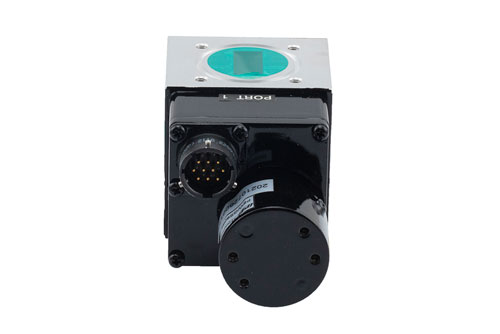

PEWGS6062 | 8.2~12.4 |
WR90 |
0.05 |
85 |
5 |
123 |
是 |
12 |
250 |
|
|
|
|||||||||||
 |

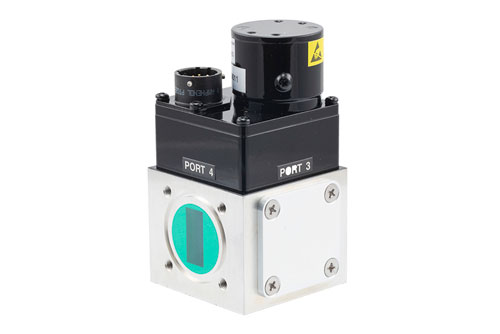

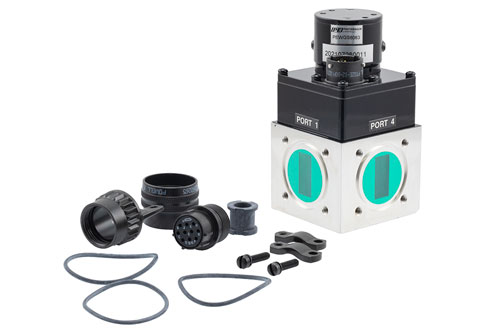

PEWGS6063 | 8.2~12.4 |
WR90 |
0.05 |
85 |
5 |
123 |
是 |
28 |
140 |
|
|
|
|||||||||||
 |

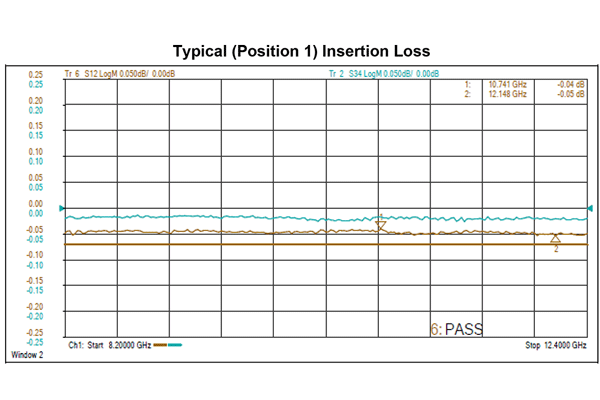

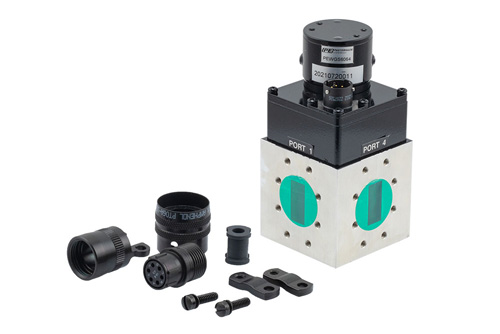

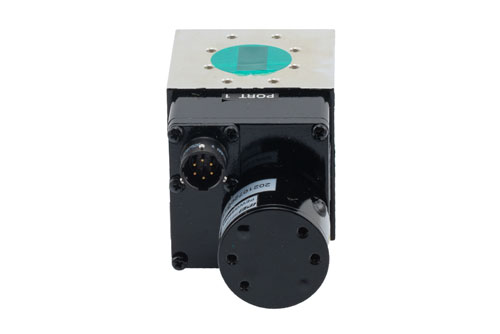

PEWGS6064 | 8.2~12.4 |
WR90 |
0.05 |
85 |
5 |
123 |
否 |
12 |
250 |
|
|
|
|||||||||||
 |

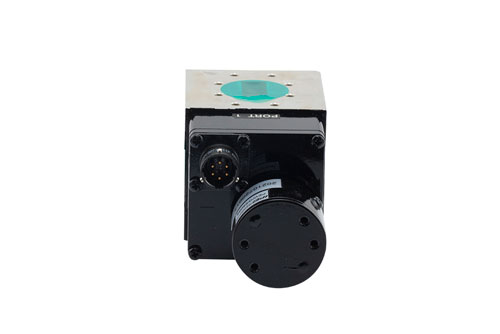

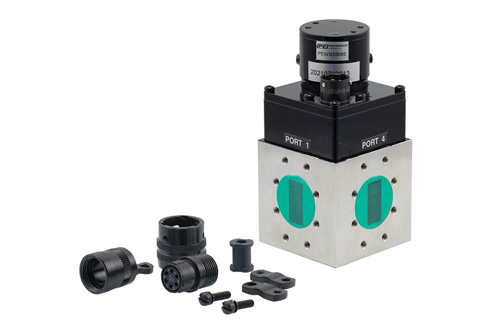

PEWGS6065 | 8.2~12.4 |
WR90 |
0.05 |
85 |
5 |
123 |
否 |
28 |
150 |
|
|
|
|||||||||||
 |

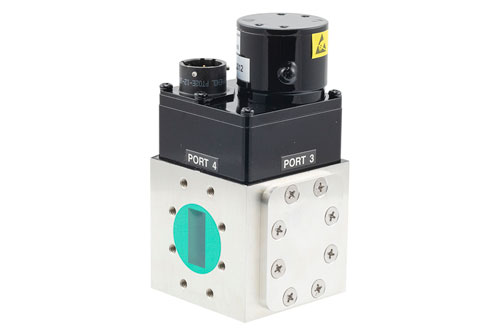

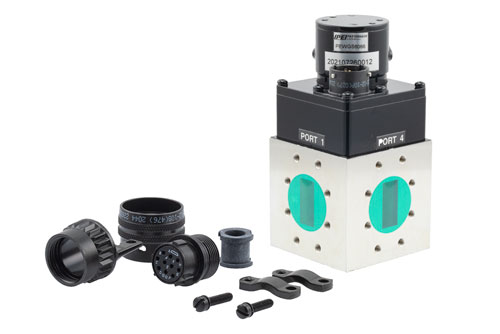

PEWGS6066 | 8.2~12.4 |
WR90 |
0.05 |
85 |
5 |
123 |
是 |
12 |
248 |
|
|
|
|||||||||||
 |

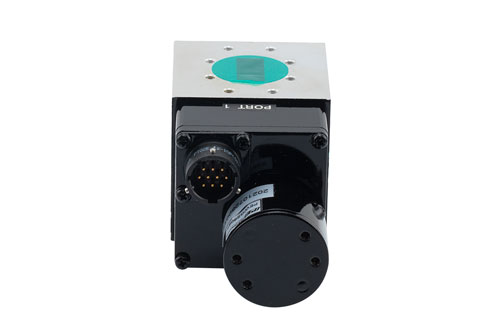

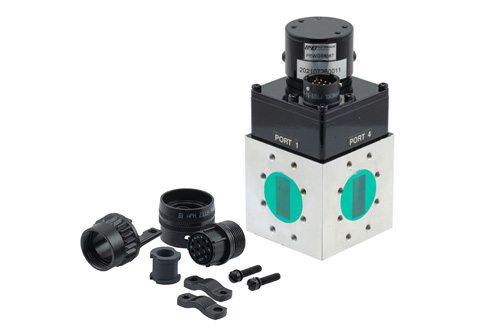

PEWGS6067 | 8.2~12.4 |
WR90 |
0.05 |
85 |
5 |
123 |
是 |
28 |
140 |
|
|
|
|||||||||||
 |

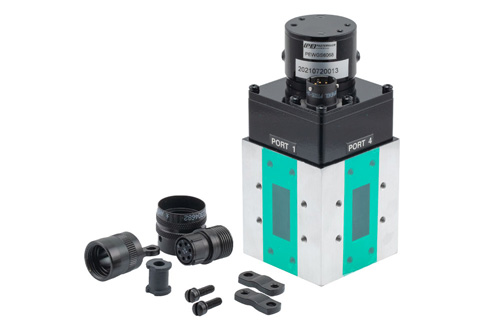

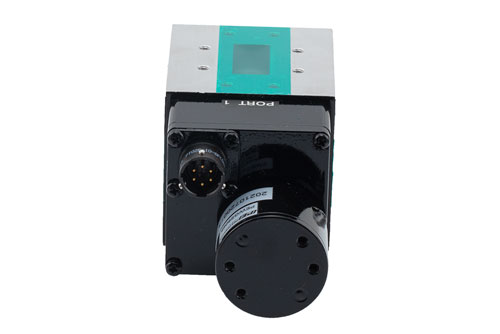

PEWGS6068 | 7.05~10 |
WR112 |
0.04 |
88 |
7 |
202 |
否 |
12 |
250 |
|
|
|
|||||||||||
 |

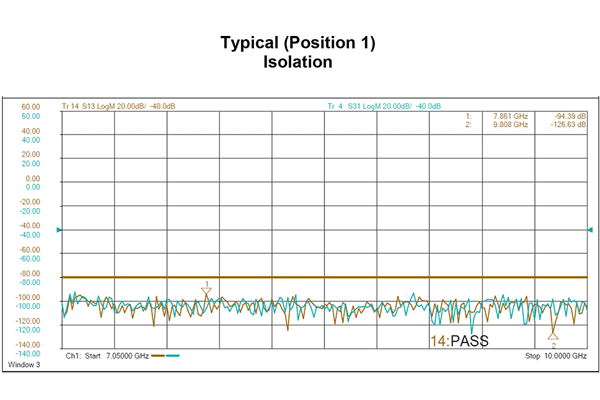

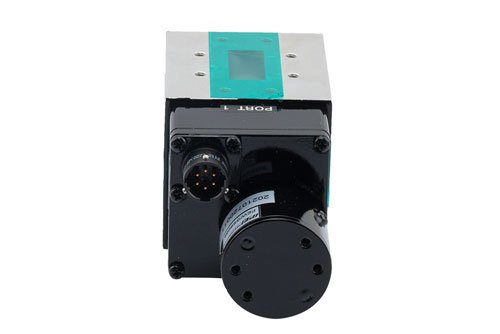

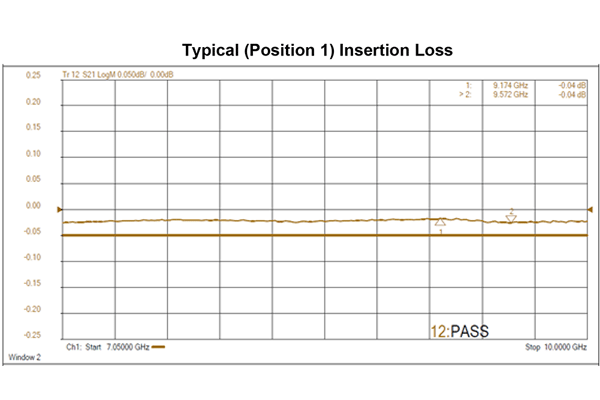

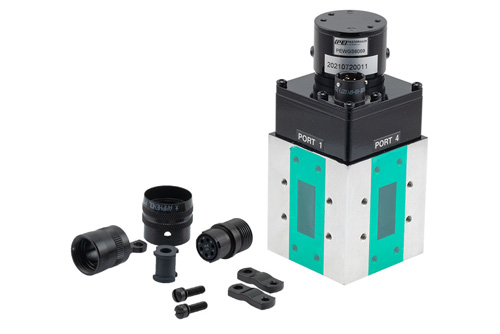

PEWGS6069 | 7.05~10 |
WR112 |
0.04 |
88 |
7 |
202 |
否 |
28 |
142 |
|
|
|
|||||||||||
 |

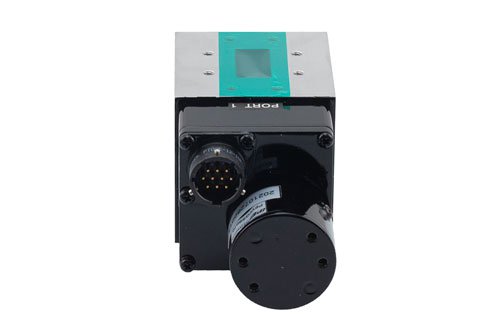

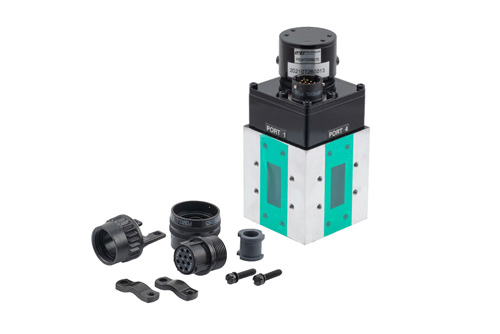

PEWGS6070 | 7.05~10 |
WR112 |
0.04 |
88 |
7 |
202 |
是 |
12 |
245 |
|
|
|
|||||||||||
 |

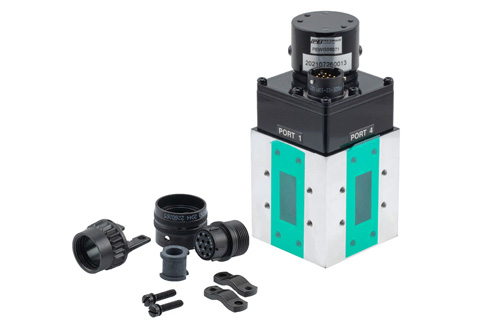

PEWGS6071 | 7.05~10 |
WR112 |
0.04 |
88 |
7 |
202 |
是 |
28 |
140 |
|
|
|
|||||||||||

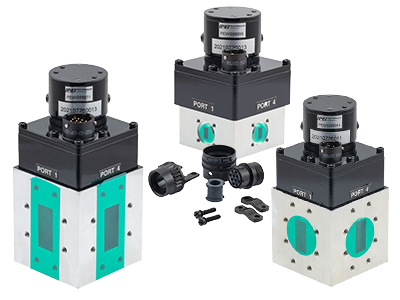

Pasternack波导机电式继电器故障保护开关
Pasternack全新系列单刀双掷/双刀双掷波导机电式继电器故障保护开关，支持带O形环槽或CPR平面法兰配置的WR112、WR90和WR28波导尺寸。 Pasternack故障保护装置波导机电式继电器开关设计为50欧姆，具有出色的典型性能参数，包括0.05 dB的低插入损耗、>80 dB的高隔离度，以及高达7 kW CW且最大值为202 kW的射频输入额定功率。
故障保护波导机电式继电器开关采用完全耐候、坚固耐用的军用级铝封装设计，可在-40°C至+85°C的工作温度环境下承受100%的湿度暴露。 该封装还支持环境密封快速连接直流控制连接器，包括配对。故障保护波导机电式继电器开关属于Pasternack提供的40,000多种射频、微波和毫米波段元件。 与Pasternack提供的其他射频部件一样，故障保护波导机式电继电器开关均可在当天发货。
