零件编号
图像
波导
类型
插入
损耗
（dB）
射频频率
范围
法兰
类型
ECCN
最大
电压驻波比
弯头
平面
• 频率范围为5.85至110 GHz，跨十三个频段
• WR-10至WR-137的弯波导尺寸范围
•H平面和E平面版本可供选择
•电压驻波比低至 1.08:1
•无氧硬铜(OFHC)或铜合金结构
• 弯波导使用UG和CPR型法兰
一件起发,当天发货！
▼ 点击以下链接获取更多详细信息
弯波导，工作频率可达110 GHz
图像
零件编号
波导
类型
射频频率
范围
插入
损耗
（dB）
最大
电压驻波比
弯头
平面
法兰
类型
ECCN
 |

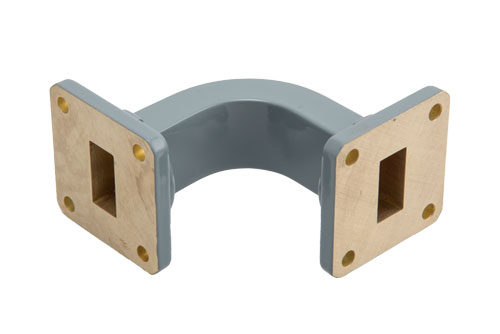

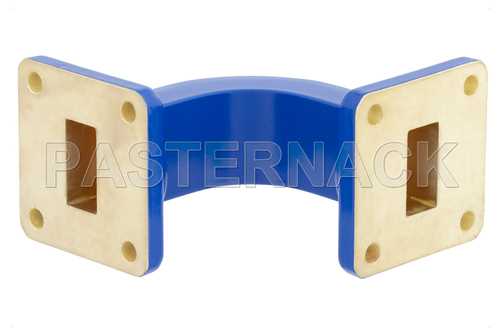

PE-W62B001 | WR-62 |
12.4 - 18 |
0.15 |
1.08:1 |
E 平面 |
方盖UG-419/U |
EAR99 |
|
 |

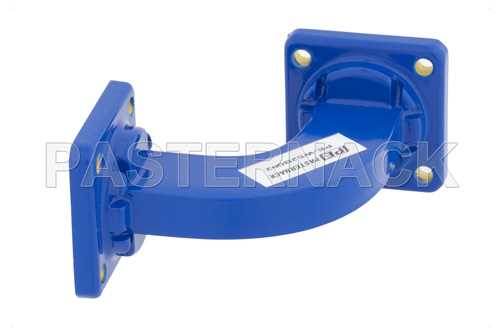

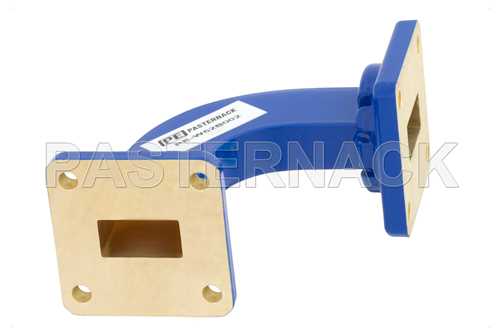

PE-W62B002 | WR-62 |
12.4 - 18 |
0.15 |
1.08:1 |
H平面 |
方盖UG-419/U |
EAR99 |
|
 |

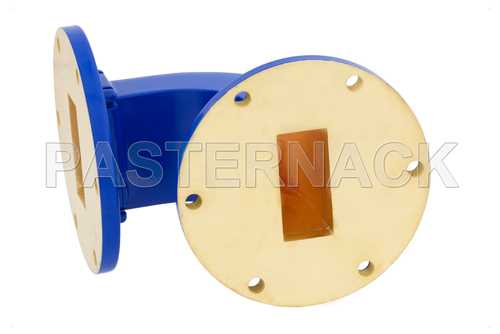

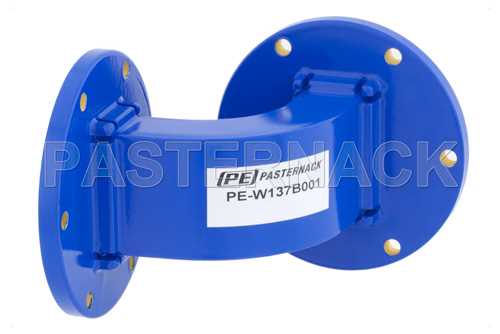

PE-W137B001 | WR-137 |
5.85 - 8.2 |
0.15 |
1.08:1 |
E 平面 |
圆盖UG-344/U |
EAR99 |
|
 |

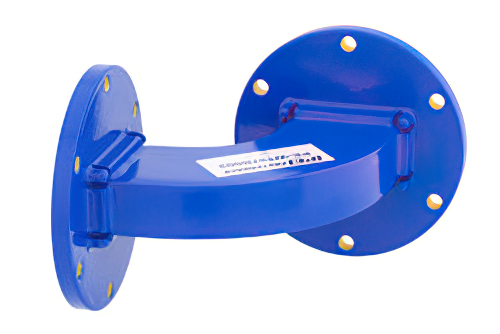

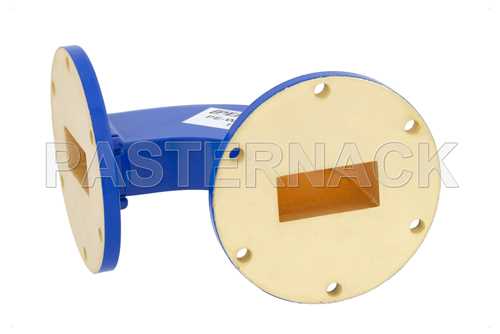

PE-W137B002 | WR-137 |
5.85 - 8.2 |
0.15 |
1.08:1 |
H平面 |
圆盖UG-344/U |
EAR99 |
|
 |

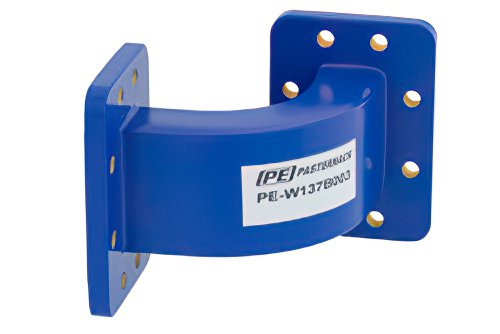

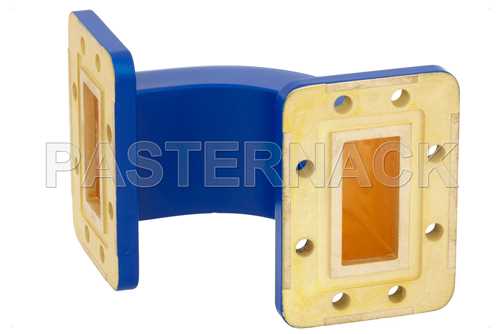

PE-W137B003 | WR-137 |
5.85 - 8.2 |
0.15 |
1.08:1 |
E 平面 |
CPR-137G |
EAR99 |
|
 |

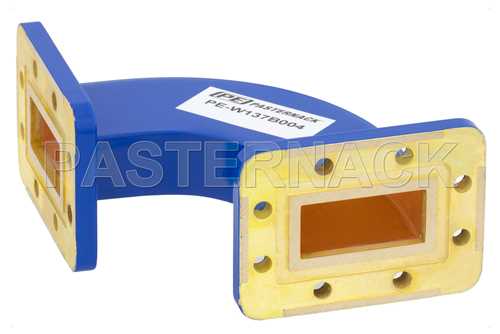

PE-W137B004 | WR-137 |
5.85 - 8.2 |
0.15 |
1.08:1 |
H平面 |
CPR-137G |
EAR99 |
|
 |

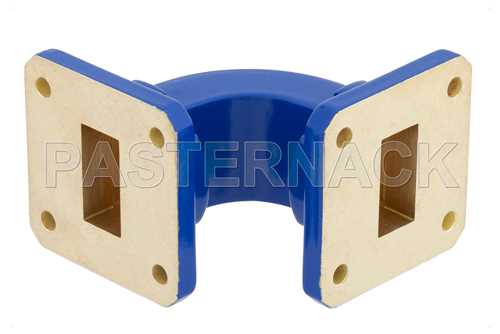

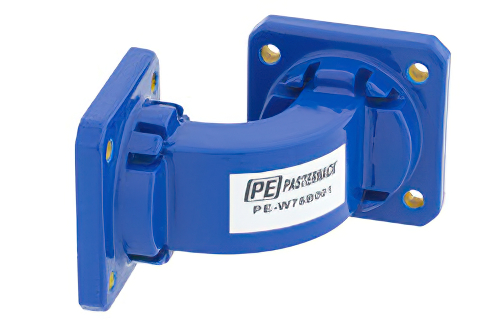

PE-W75B001 | WR-75 |
10 - 15 |
0.15 |
1.08:1 |
E 平面 |
UBR120 |
EAR99 |
|
 |

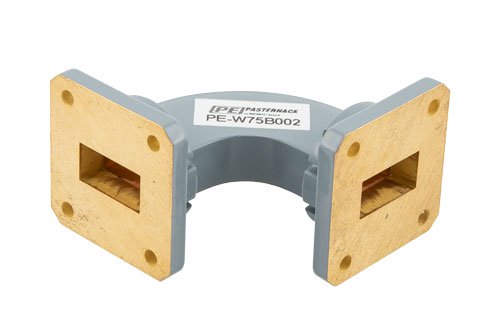

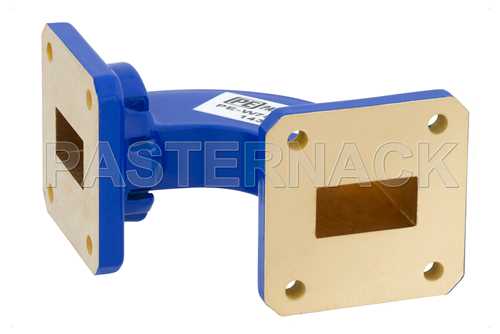

PE-W75B002 | WR-75 |
10 - 15 |
0.15 |
1.08:1 |
H平面 |
UBR120 |
EAR99 |
|
 |

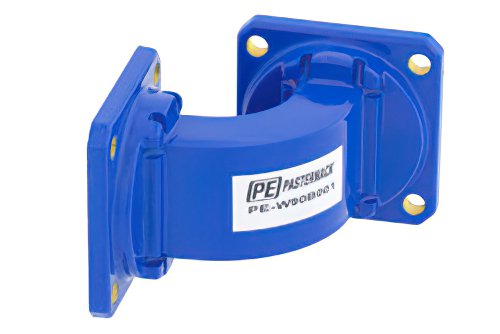

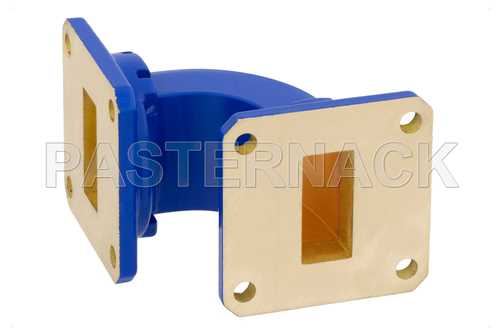

PE-W90B001 | WR-90 |
8.2 - 12.4 |
0.15 |
1.08:1 |
E 平面 |
方盖UG-39/U |
EAR99 |
|
 |

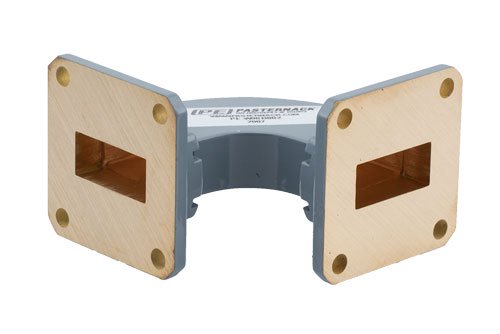

PE-W90B002 | WR-90 |
8.2 - 12.4 |
0.15 |
1.08:1 |
H平面 |
方盖UG-39/U |
EAR99 |
|
 |

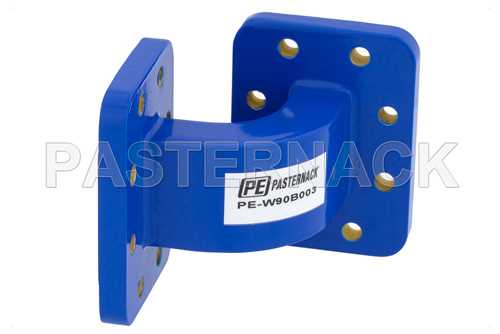

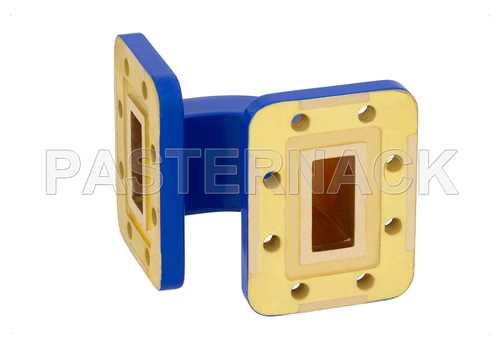

PE-W90B003 | WR-90 |
8.2 - 12.4 |
0.15 |
1.08:1 |
E 平面 |
CPR-90G |
EAR99 |
|
 |

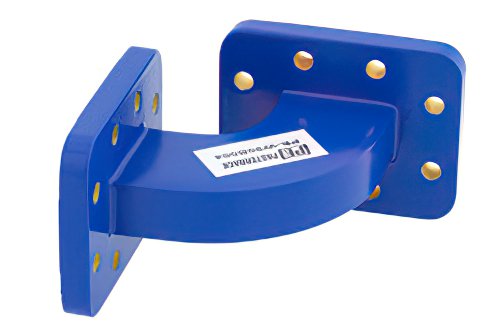

PE-W90B004 | WR-90 |
8.2 - 12.4 |
0.15 |
1.08:1 |
H平面 |
CPR-90G |
EAR99 |
|
 |

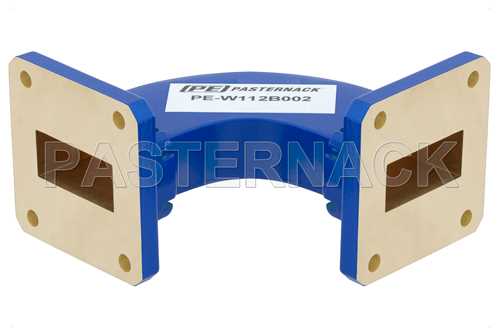

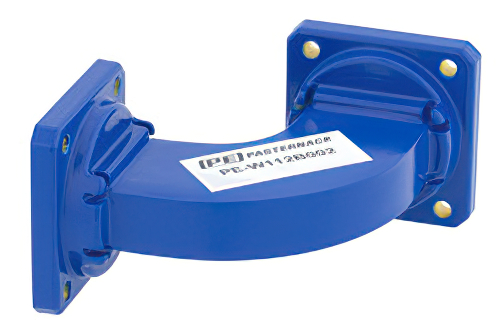

PE-W112B002 | WR-112 |
7.05 - 10 |
0.15 |
1.08:1 |
H平面 |
方盖UG-51/U |
EAR99 |
|
 |

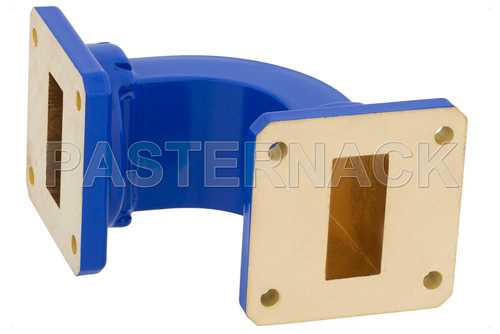

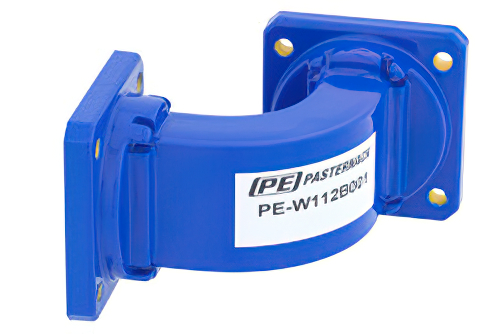

PE-W112B001 | WR-112 |
7.05 - 10 |
0.15 |
1.08:1 |
E 平面 |
方盖UG-51/U |
EAR99 |
|
 |

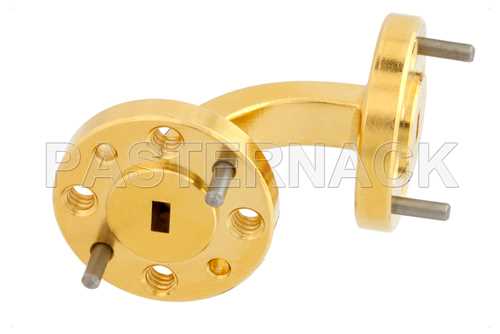

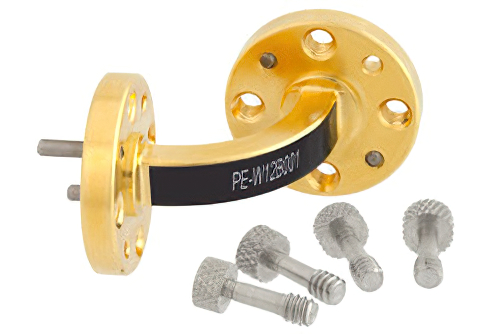

PE-W12B001 | WR-12 |
60 - 90 |
0.21 |
1.1:1 |
E 平面 |
圆盖UG-387/U |
EAR99 |
|
 |

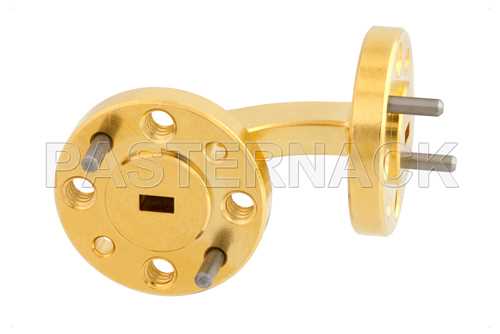

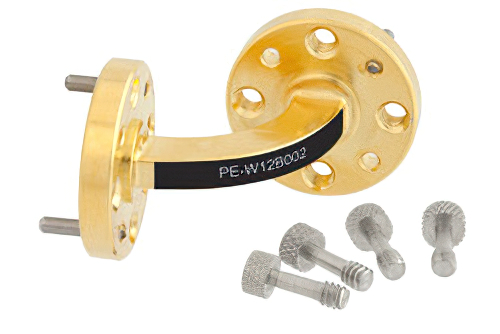

PE-W12B002 | WR-12 |
60 - 90 |
0.21 |
1.1:1 |
H平面 |
圆盖UG-387/U |
EAR99 |
|
 |

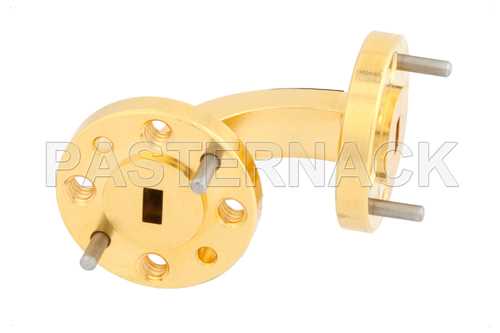

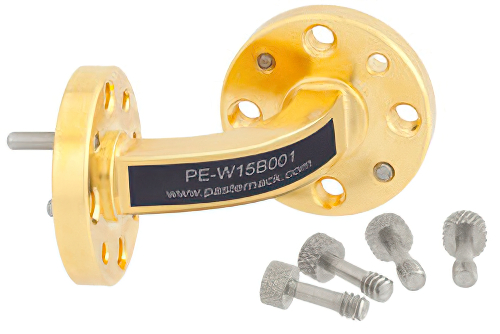

PE-W15B001 | WR-15 |
50 - 75 |
0.17 |
1.1:1 |
E 平面 |
圆盖UG-385/U |
EAR99 |
|
 |

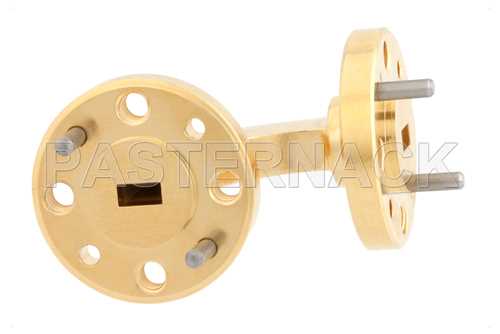

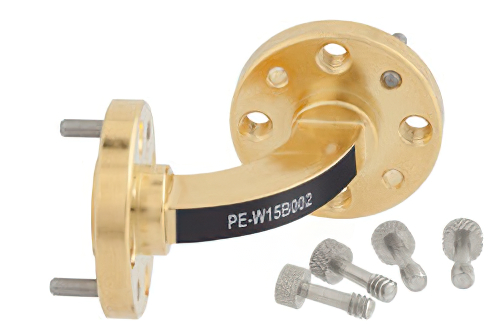

PE-W15B002 | WR-15 |
50 - 75 |
0.17 |
1.1:1 |
H平面 |
圆盖UG-385/U |
EAR99 |
|
 |

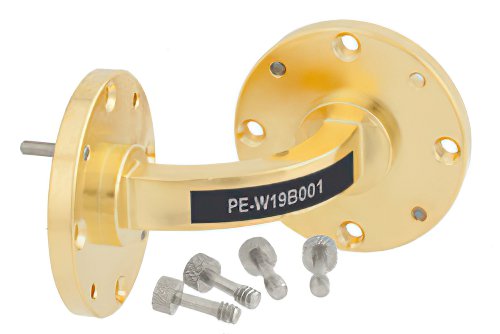

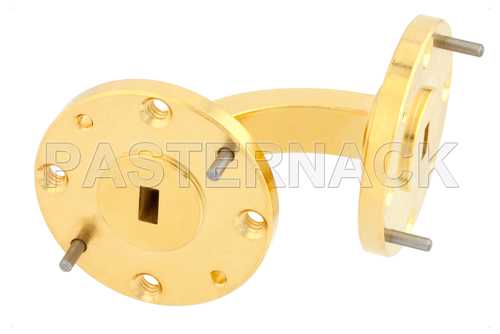

PE-W19B001 | WR-19 |
40 - 60 |
0.18 |
1.1:1 |
E 平面 |
圆盖UG-383/U-Mod |
EAR99 |
|
 |

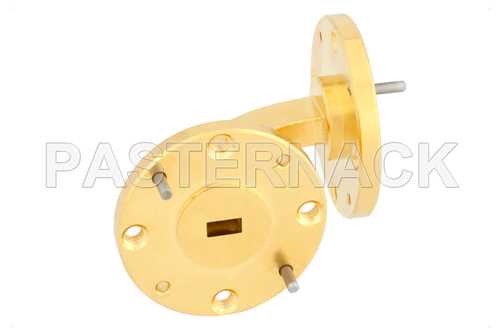

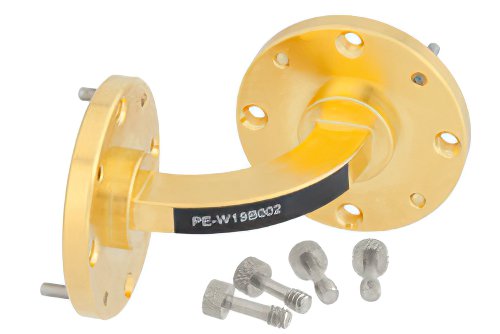

PE-W19B002 | WR-19 |
40 - 60 |
0.18 |
1.1:1 |
H平面 |
圆盖UG-383/U-Mod |
EAR99 |
|
 |

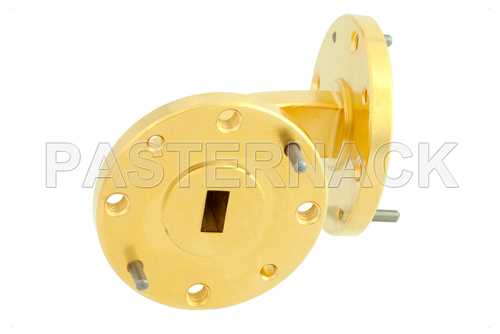

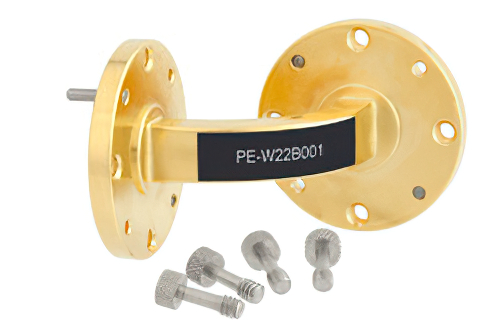

PE-W22B001 | WR-22 |
33 - 50 |
0.16 |
1.1:1 |
E 平面 |
圆盖UG-383/U |
EAR99 |
|
 |

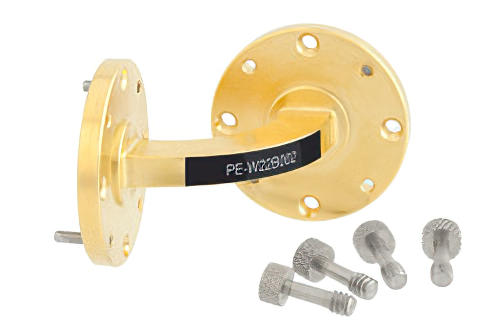

PE-W22B002 | WR-22 |
33 - 50 |
0.16 |
1.1:1 |
H平面 |
圆盖UG-383/U |
EAR99 |
|
 |

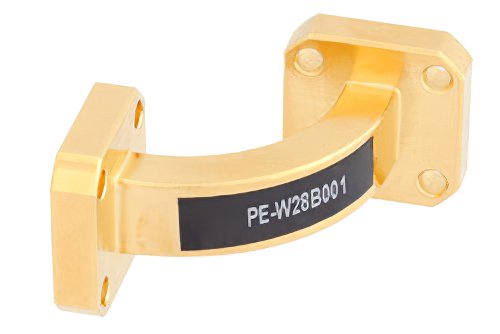

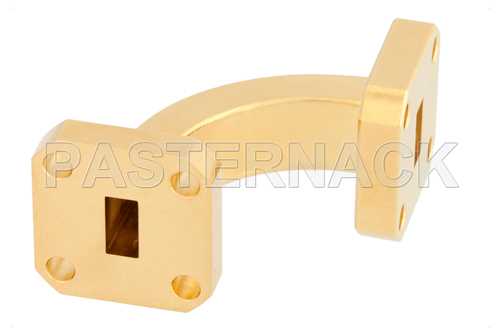

PE-W28B001 | WR-28 |
26.5 - 40 |
0.28 |
1.1:1 |
E 平面 |
方盖UG-599/U |
EAR99 |
|
 |

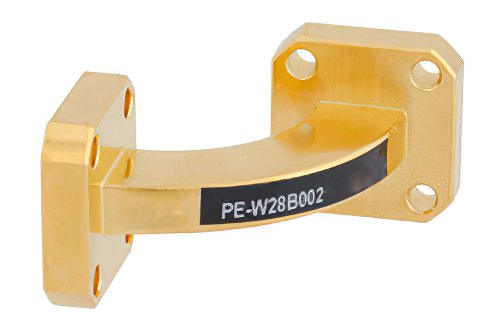

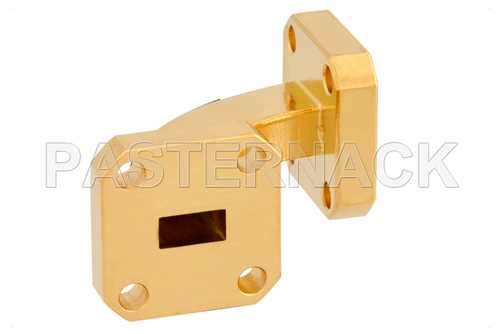

PE-W28B002 | WR-28 |
26.5 - 40 |
0.28 |
1.1:1 |
H平面 |
方盖UG-599/U |
EAR99 |
|
 |

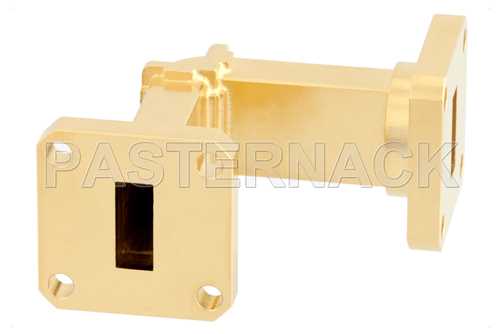

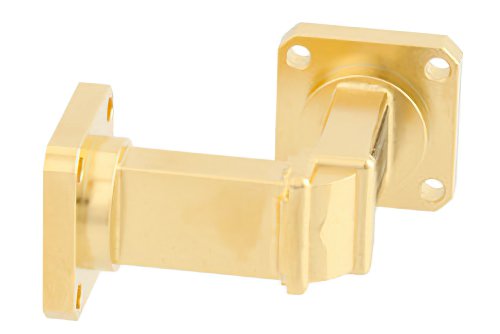

PE-W42B001 | WR-42 |
18 - 26.5 |
0.1 |
1.1:1 |
E 平面 |
方盖UG-595/U |
EAR99 |
|
 |

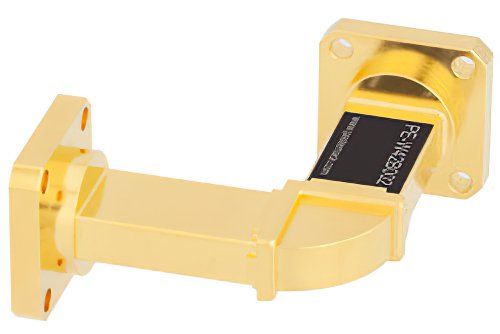

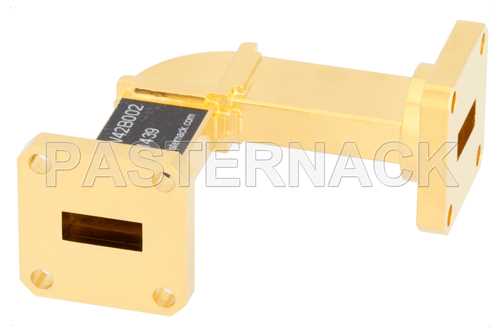

PE-W42B002 | WR-42 |
18 - 26.5 |
0.1 |
1.1:1 |
H平面 |
方盖UG-595/U |
EAR99 |
|
 |

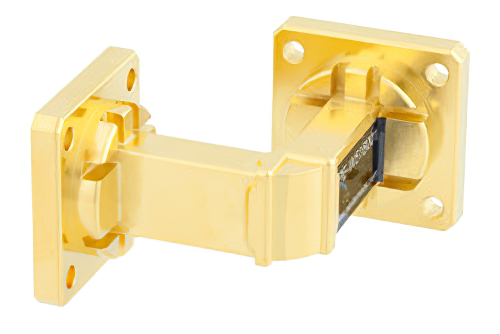

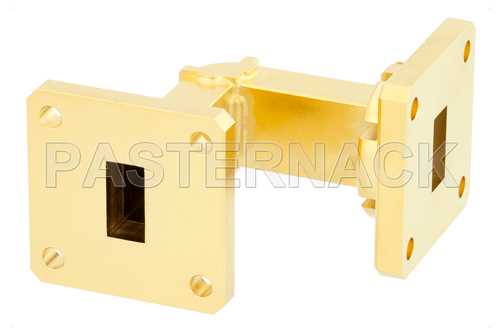

PE-W51B001 | WR-51 |
15 - 22 |
0.09 |
1.1:1 |
E 平面 |
UBR180 |
EAR99 |
|
 |

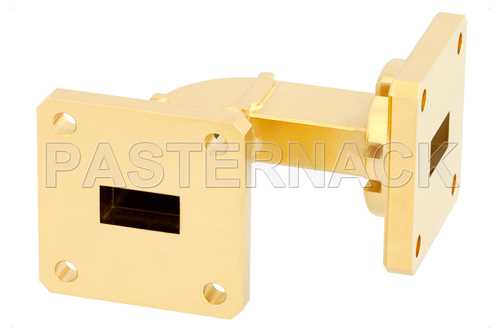

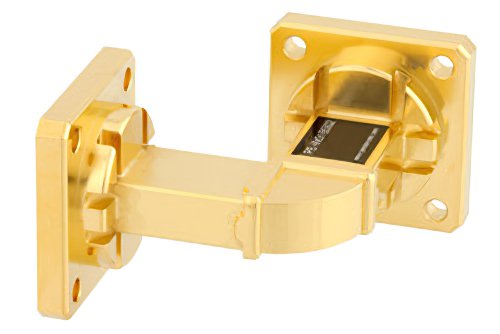

PE-W51B002 | WR-51 |
15 - 22 |
0.09 |
1.1:1 |
H平面 |
UBR180 |
EAR99 |
|
 |

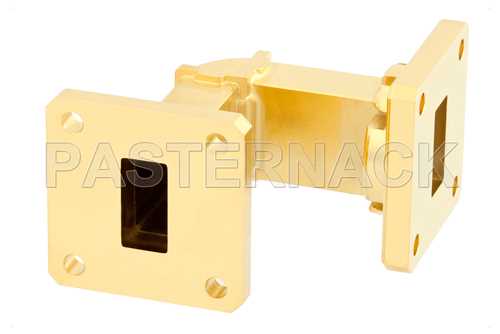

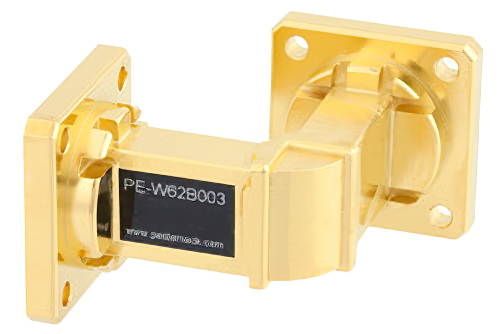

PE-W62B003 | WR-62 |
12.4 - 18 |
0.09 |
1.1:1 |
E 平面 |
方盖UG-419/U |
EAR99 |
|
 |

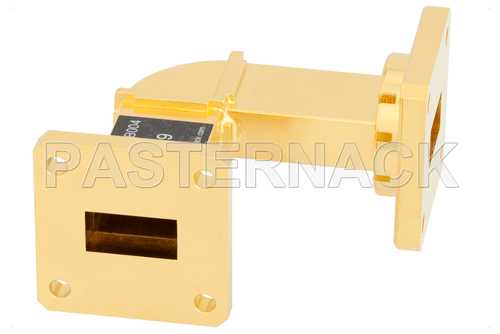

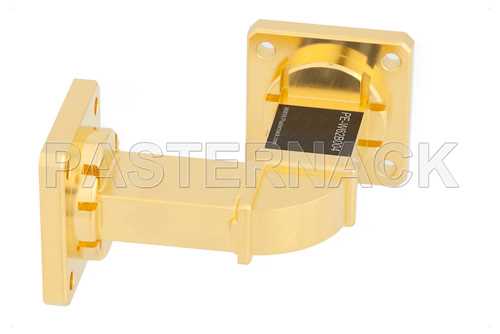

PE-W62B004 | WR-62 |
12.4 - 18 |
0.09 |
1.1:1 |
H平面 |
方盖UG-419/U |
EAR99 |
|

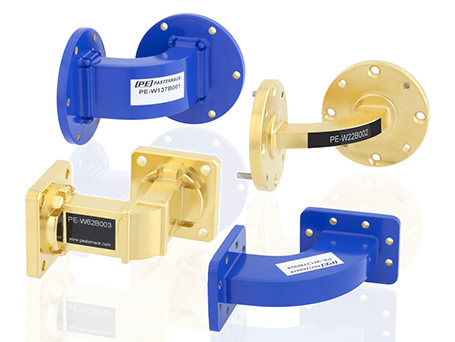

弯波导
Pasternack弯波导产品系列的5.85 GHz~90 Ghz，跨12个频带。在要求信号转弯或弯曲90度的波导系统中使用精密弯波导元件，可避免降低传输信号。Pasternack的现货库存弯波导产品组合品种广泛，损耗低，电压驻波比最低可达1.08:1，可提供E平面和H平面配置。 这些90度弯波导使用镀金，无氧硬铜(OFHC)或涂装铜合金构造，具体视型号而定。弯头还可提供符合军事标准的UG型法兰或CPR型法兰。Pasternack弯波导产品系列通常用于高功率应用，如仪器仪表、试验台、高效射频、微波和毫米波传输、SATCOM、MILCOM、雷达和电信。 大多数Pasternack弯头型号符合RoHS要求。与其他40,000多种射频、微波和毫米波元件一样，弯波导均有现货。弯波导系列不仅有现货，还可在购买当天发货。
如果您想获得Pasternack产品的完整清单，请点击此处
