零件编号

及更多

视图

频
段(GHz)

小信号
增益典型值
(dB)

增益控制
范围 典型值
(dB)

噪声系数
典型值 (dB)

P1dB 典型值
(dBm)

直流控制
电压
(Volts)

直流电源
(Volts/mA)

连接器

嵌入式 GPS 天线
  • 共12种型号，覆盖500 MHz至40 GHz
    的宽带频率
  • 采用GaAs FET半导体工艺
  • 高增益：典型值45 dB
  • 可变增益控制：控制电压为0至+5V时，典型值为20 dB
  • 噪声系数典型值3.5 dB
  • 输出P1dB: 典型值为10至15 dBm
  • 采用坚固的军用级铝封装设计，支持SMA母头或2.92mm火花塞连接器
  • 旨在满足包括海拔、振动、湿度和冲击在内的一系列环境条件
可变增益放大器


零件编号

及更多

视图

频
段(GHz)

小信号
增益典型值
(dB)

增益控制
范围 典型值
(dB)

噪声系数
典型值 (dB)

P1dB 典型值
(dBm)

直流控制
电压
(Volts)

直流电源
(Volts/mA)

连接器

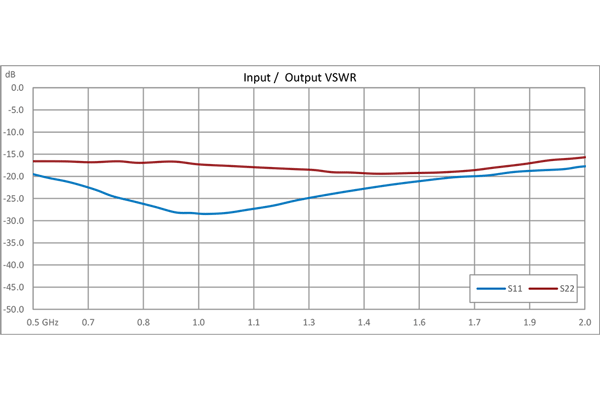

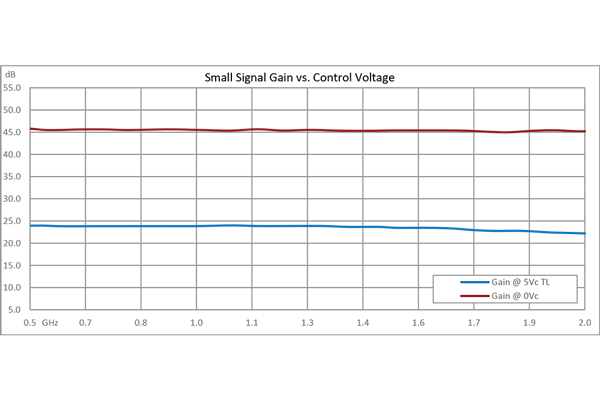

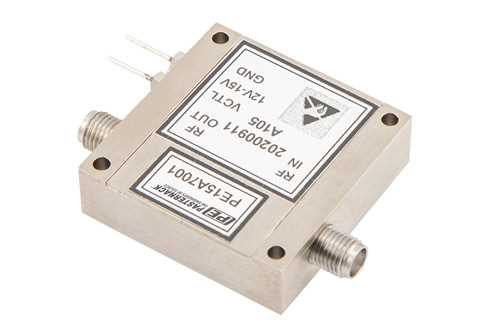

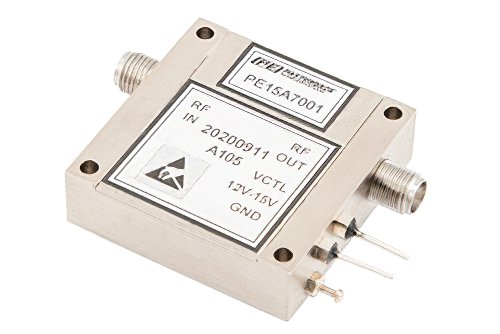

40 dB可变增益放大器，P1dB 15 dBm，500 MHz~2 GHz，增益控制 20 dB，噪声系数4.5 dB，SMA   PE15A7001

0.5至2

45

20

3.5

18

0至5

15/250

SMA 母头
  • 说明40 dB可变增益放大器，P1dB 15 dBm，500 MHz~2 GHz，增益控制 20 dB，噪声系数4.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，500 MHz~2 GHz，增益控制 20 dB，噪声系数4.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，500 MHz~2 GHz，增益控制 20 dB，噪声系数4.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，500 MHz~2 GHz，增益控制 20 dB，噪声系数4.5 dB，SMA

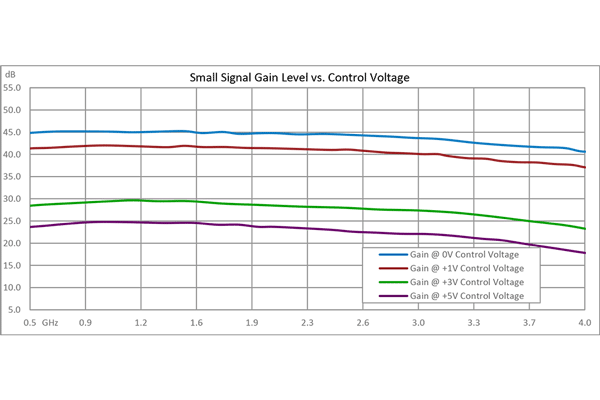

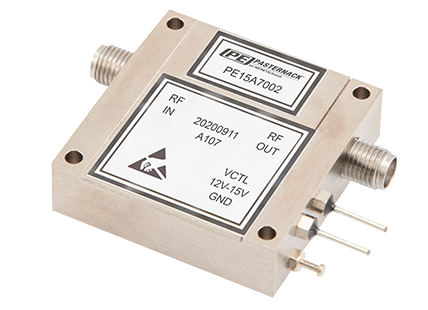

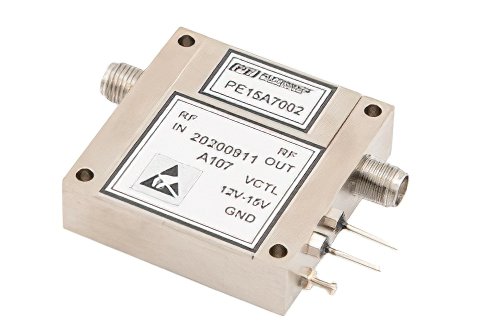

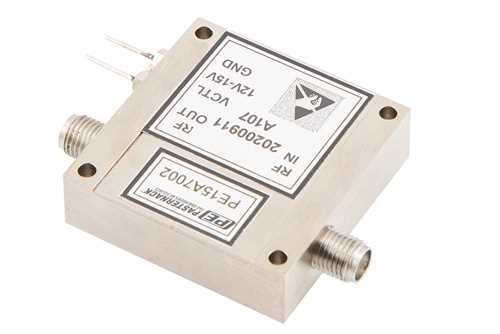

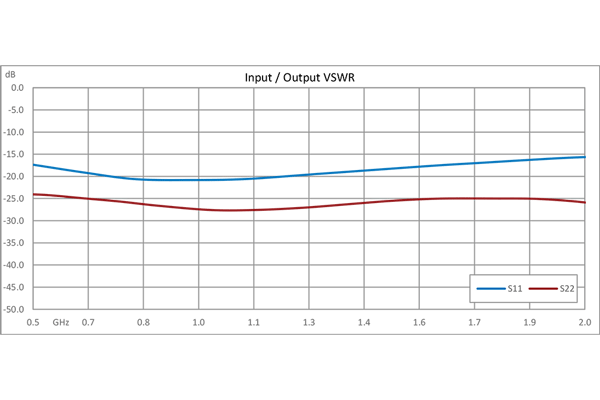

40 dB可变增益放大器，P1dB 15 dBm，500 MHz~4 GHz，增益控制 20 dB，噪声系数4.75 dB，SMA   PE15A7002

0.5至4

43

20

4

18

0至5

15/270

SMA 母头
  • 说明40 dB可变增益放大器，P1dB 15 dBm，500 MHz~4 GHz，增益控制 20 dB，噪声系数4.75 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，500 MHz~4 GHz，增益控制 20 dB，噪声系数4.75 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，500 MHz~4 GHz，增益控制 20 dB，噪声系数4.75 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，500 MHz~4 GHz，增益控制 20 dB，噪声系数4.75 dB，SMA

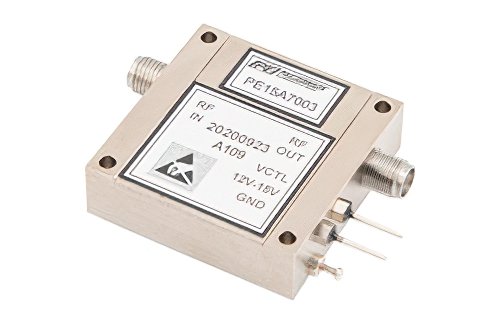

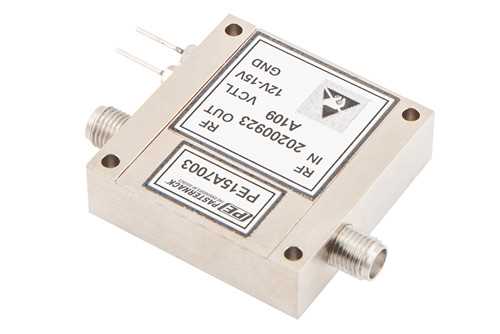

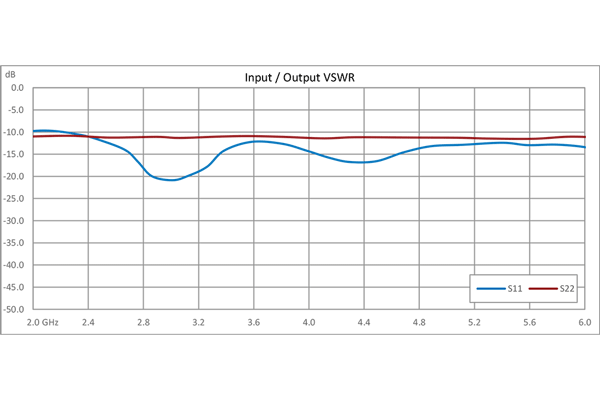

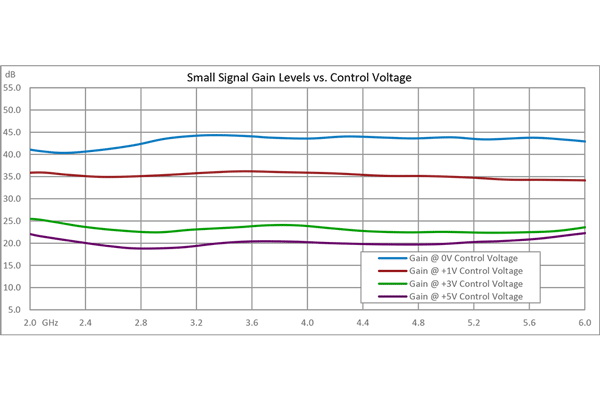

40 dB可变增益放大器，P1dB 15 dBm，2 GHz~6 GHz，增益控制 20 dB，噪声系数3 dB，SMA   PE15A7003

2至6

42

20

2

16

0至5

15/140

SMA 母头
  • 说明40 dB可变增益放大器，P1dB 15 dBm，2 GHz~6 GHz，增益控制 20 dB，噪声系数3 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，2 GHz~6 GHz，增益控制 20 dB，噪声系数3 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，2 GHz~6 GHz，增益控制 20 dB，噪声系数3 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，2 GHz~6 GHz，增益控制 20 dB，噪声系数3 dB，SMA

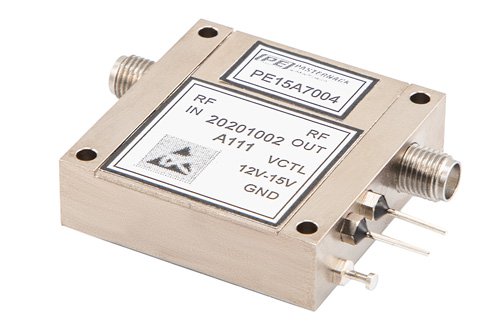

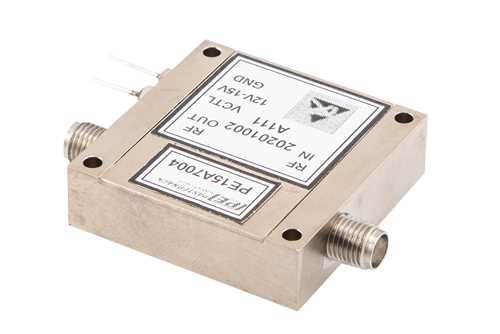

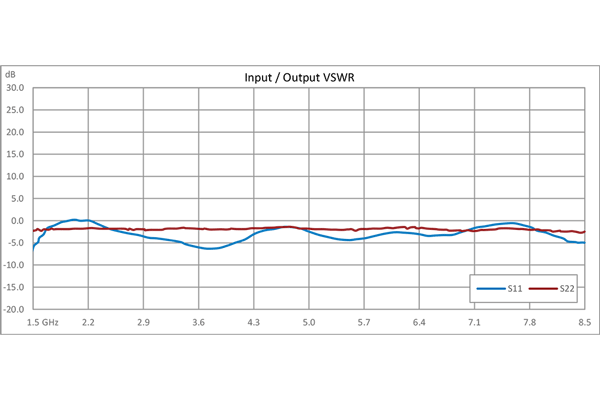

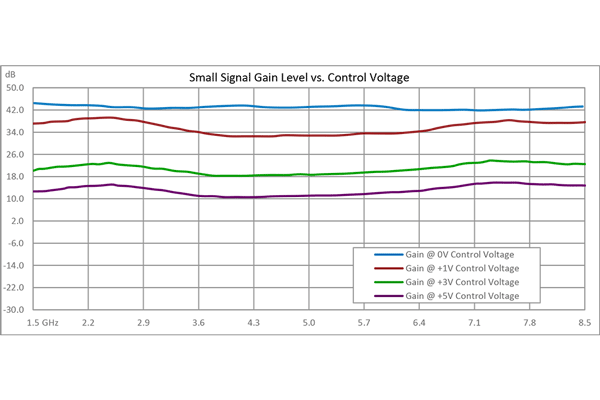

40 dB可变增益放大器，P1dB 15 dBm，2 GHz~8 GHz，增益控制 20 dB，噪声系数3.5 dB，SMA   PE15A7004

2至8

43

20

2.5

15.8

0至5

15/140

SMA 母头
  • 说明40 dB可变增益放大器，P1dB 15 dBm，2 GHz~8 GHz，增益控制 20 dB，噪声系数3.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，2 GHz~8 GHz，增益控制 20 dB，噪声系数3.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，2 GHz~8 GHz，增益控制 20 dB，噪声系数3.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，2 GHz~8 GHz，增益控制 20 dB，噪声系数3.5 dB，SMA

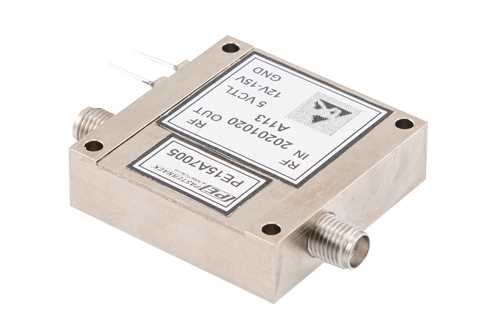

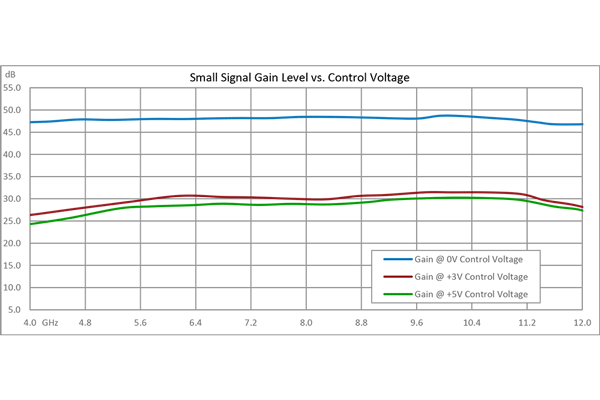

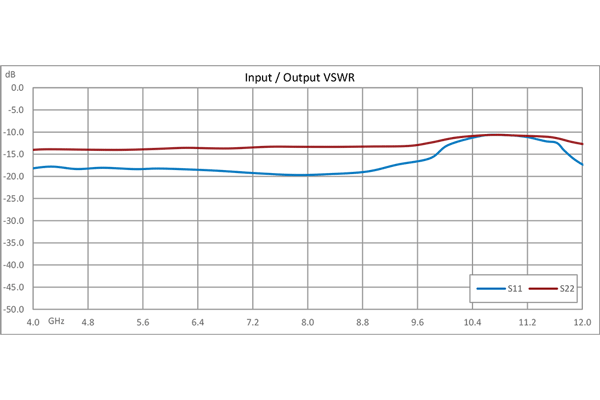

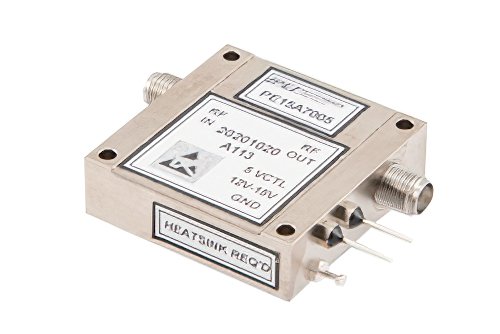

40 dB可变增益放大器，P1dB 15 dBm，4 GHz~12 GHz，增益控制 20 dB，噪声系数4 dB，SMA   PE15A7005

4至12

47

20

3.5

16.5

0至5

15/360

SMA 母头
  • 说明40 dB可变增益放大器，P1dB 15 dBm，4 GHz~12 GHz，增益控制 20 dB，噪声系数4 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，4 GHz~12 GHz，增益控制 20 dB，噪声系数4 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，4 GHz~12 GHz，增益控制 20 dB，噪声系数4 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，4 GHz~12 GHz，增益控制 20 dB，噪声系数4 dB，SMA

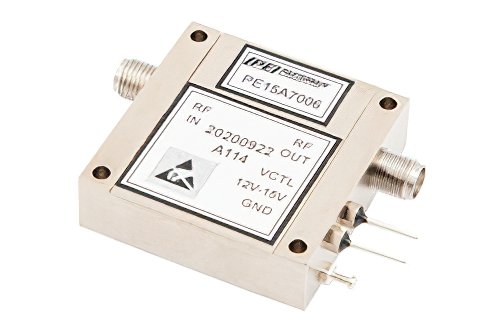

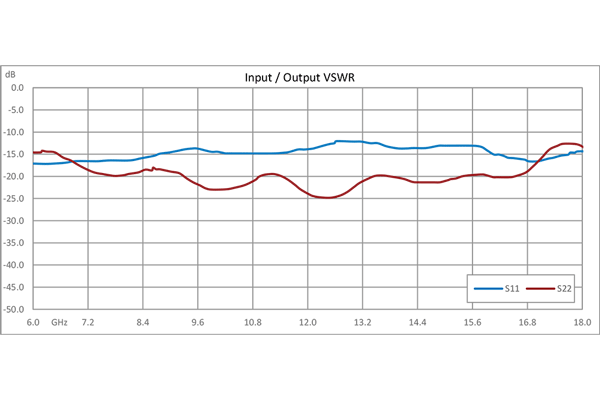

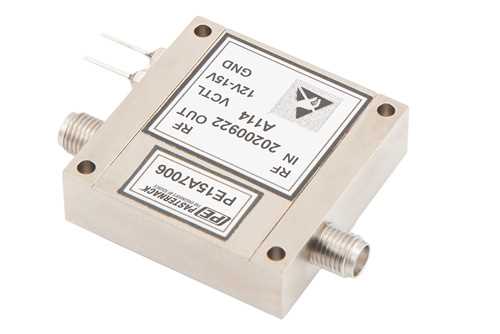

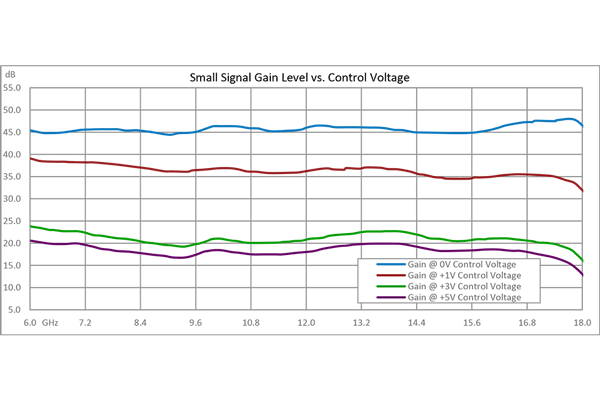

40 dB可变增益放大器，P1dB 15 dBm，6 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA   PE15A7006

6至18

45

20

3

16

0至5

15/315

SMA 母头
  • 说明40 dB可变增益放大器，P1dB 15 dBm，6 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，6 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，6 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，6 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA

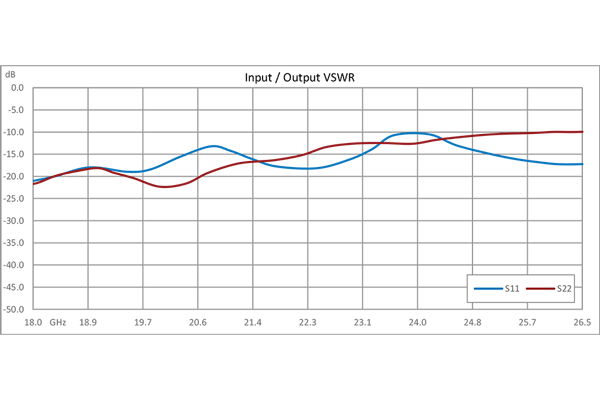

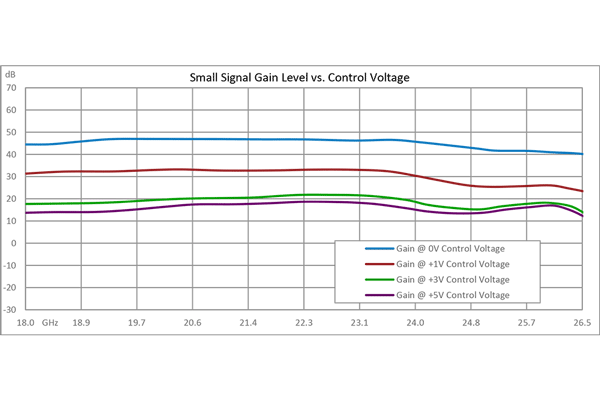

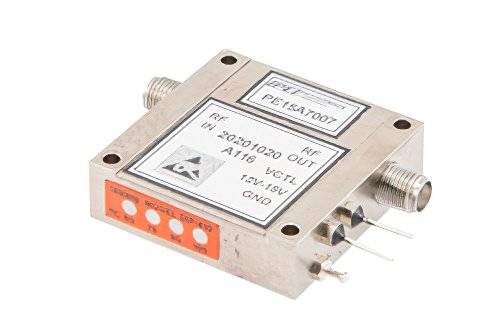

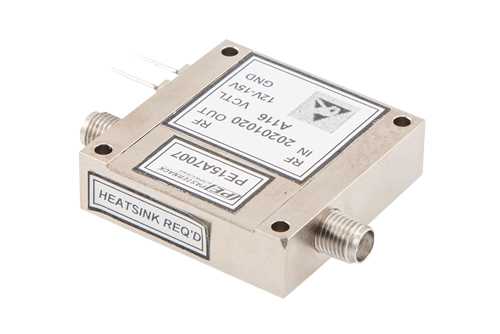

40 dB可变增益放大器，P1dB 13 dBm，18 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA   PE15A7007

18至26.5

45

20

5.5

15

0至5

15/350

SMA 母头
  • 说明40 dB可变增益放大器，P1dB 13 dBm，18 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 13 dBm，18 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 13 dBm，18 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 13 dBm，18 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA

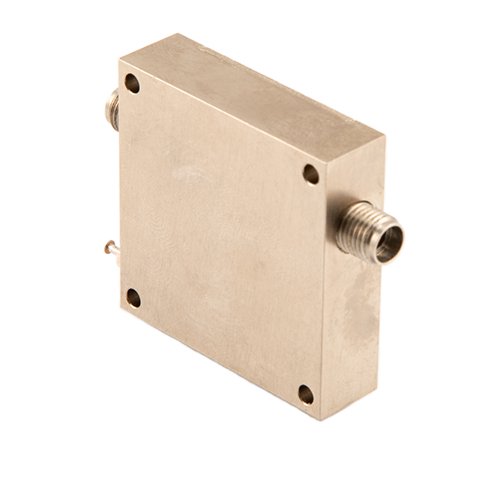

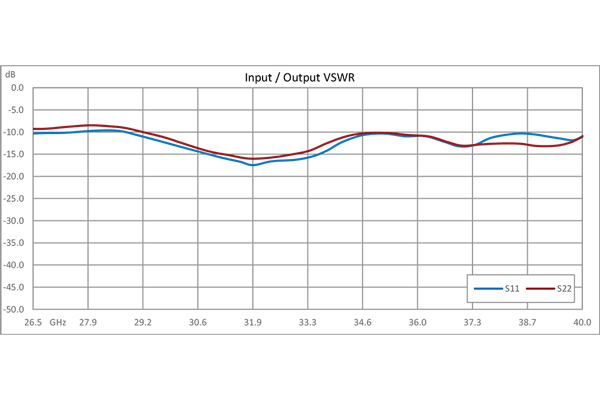

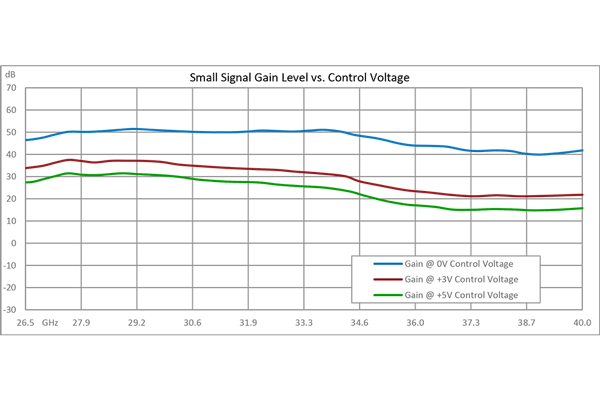

40 dB可变增益放大器，P1dB 11 dBm，26.5 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm   PE15A7008

26.5至40

46

20

5

11

0至5

15/350

2.92mm
  • 说明40 dB可变增益放大器，P1dB 11 dBm，26.5 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm
  • 说明40 dB可变增益放大器，P1dB 11 dBm，26.5 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm
  • 说明40 dB可变增益放大器，P1dB 11 dBm，26.5 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm
  • 说明40 dB可变增益放大器，P1dB 11 dBm，26.5 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm

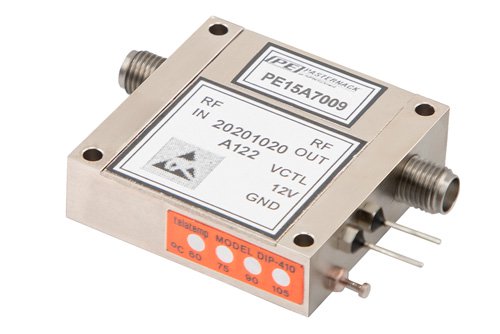

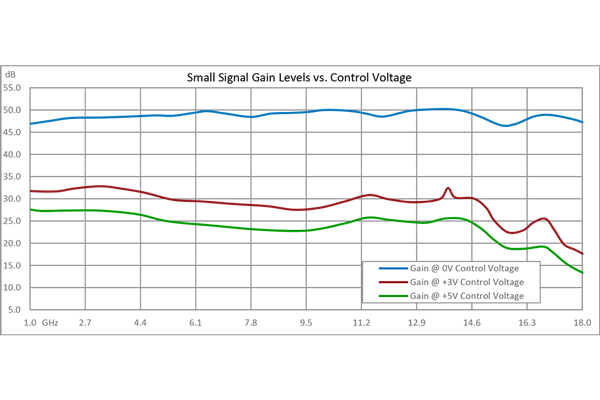

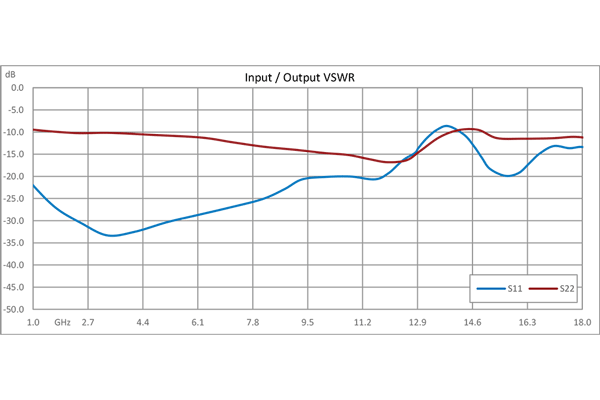

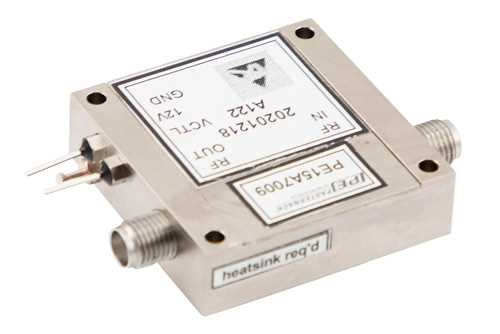

40 dB可变增益放大器，P1dB 15 dBm，1 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA   PE15A7009

1至18

48

20

3.5

17

0至5

15/450

SMA 母头
  • 说明40 dB可变增益放大器，P1dB 15 dBm，1 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，1 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，1 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 15 dBm，1 GHz~18 GHz，增益控制 20 dB，噪声系数5 dB，SMA

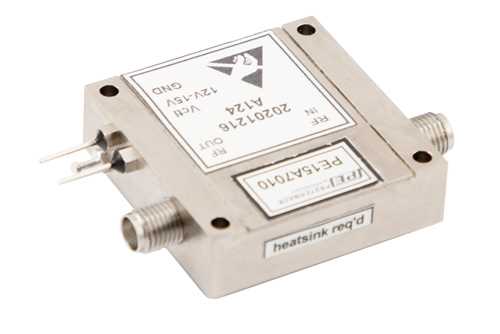

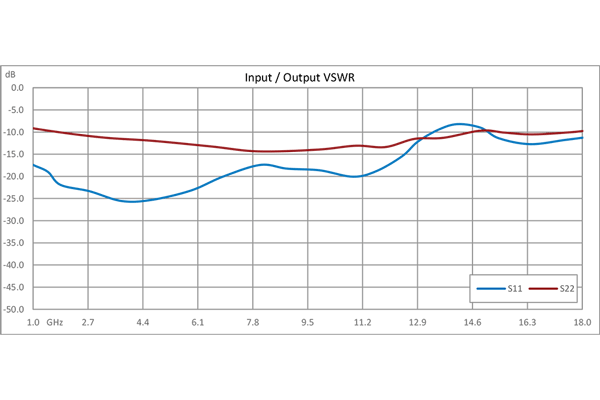

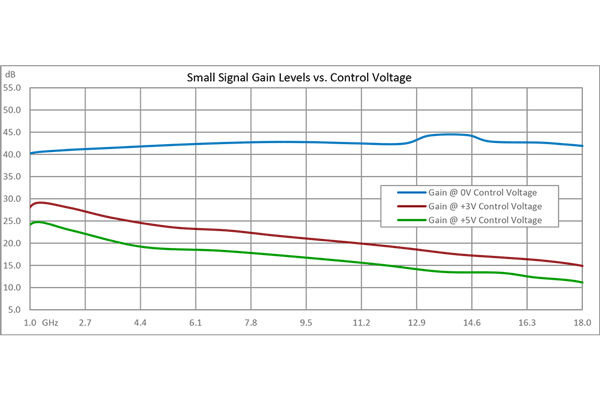

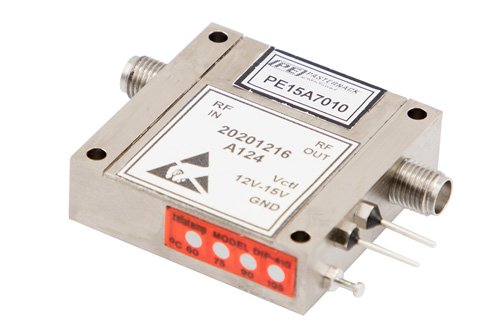

40 dB可变增益放大器，P1dB 10 dBm，1 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA   PE15A7010

1至26.5

43

20

5.5

11

0至5

15/350

SMA 母头
  • 说明40 dB可变增益放大器，P1dB 10 dBm，1 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 10 dBm，1 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 10 dBm，1 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA
  • 说明40 dB可变增益放大器，P1dB 10 dBm，1 GHz~26.5 GHz，增益控制 20 dB，噪声系数6.5 dB，SMA

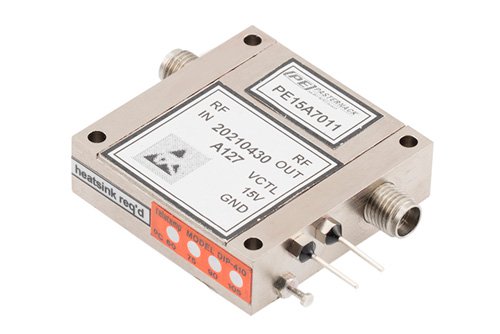

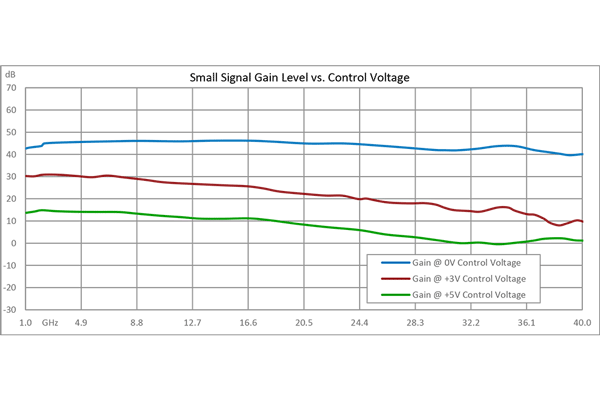

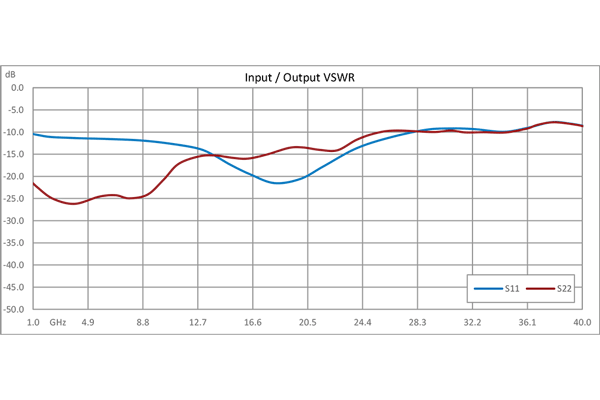

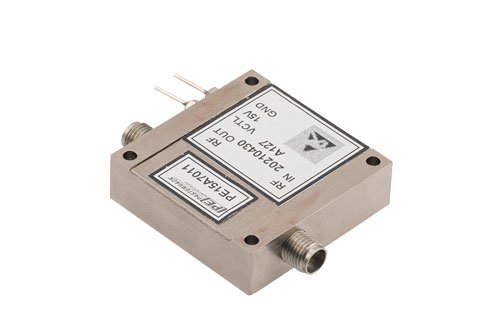

40 dB可变增益放大器，P1dB 10 dBm，1 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm   PE15A7011

1至40

45

20

5

10

0至5

15/450

2.92mm
  • 说明40 dB可变增益放大器，P1dB 10 dBm，1 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm
  • 说明40 dB可变增益放大器，P1dB 10 dBm，1 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm
  • 说明40 dB可变增益放大器，P1dB 10 dBm，1 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm
  • 说明40 dB可变增益放大器，P1dB 10 dBm，1 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm

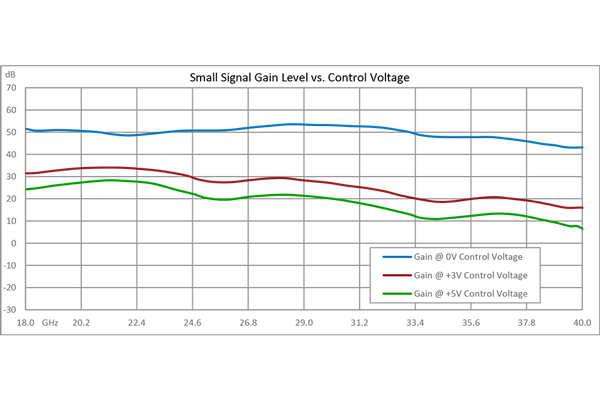

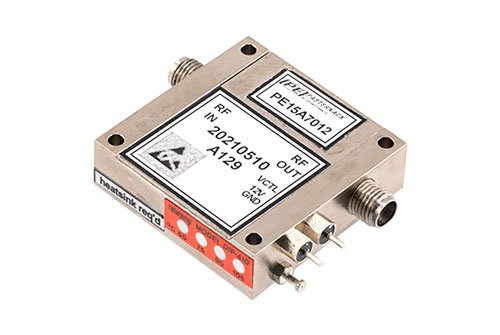

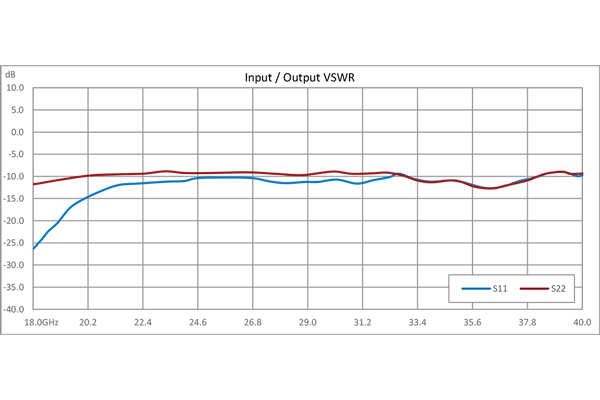

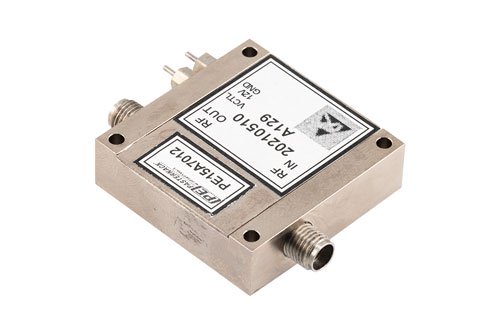

40 dB可变增益放大器，P1dB 11 dBm，18 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm   PE15A7012

18至40

48

20

5.5

12.5

0至5

15/350

2.92mm
  • 说明40 dB可变增益放大器，P1dB 11 dBm，18 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm
  • 说明40 dB可变增益放大器，P1dB 11 dBm，18 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm
  • 说明40 dB可变增益放大器，P1dB 11 dBm，18 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm
  • 说明40 dB可变增益放大器，P1dB 11 dBm，18 GHz~40 GHz，增益控制 20 dB，噪声系数5 dB，2.92mm


Pasternack可变增益放大器

Pasternack全新系列可变增益放大器采用紧凑型同轴封装，宽带频率覆盖范围为500 MHz至40 GHz。  Pasternack可变增益放大器设计为50欧姆，使用GaAs FET半导体工艺。  该类可变增益放大器的典型性能参数包括45dB小信号增益、20dB的可变增益控制，以及10至15 dBm的输出P1dB，具体视型号而定。

可变增益放大器采用坚固的军用级铝封装，支持SMA母头或2.92mm连接器，并设计用于满足一系列环境条件。可变增益放大器属于Pasternack提供的40,000多种射频、微波和毫米波段元件。  与Pasternack提供的其他射频部件一样，可变增益放大器均可在当天发货。

如需完整的Pasternack产品清单，请点击这里。
