  • 六种型号覆盖25 MHz至27 GHz的宽带频率
  • USB控制PLL合成器具有+10至+19 dBm典型值的高输出功率
  • 输出衰减可调整，1 dB步进最高可达50 dB
  • 用户可选内部或外部频率基准
  • USB控制PLL频率合成器设计支持整数和小数工作模式
  • 通过USB 2.0 GUI接口和VISA软件兼容供电和控制
  • 小型紧凑同轴封装是台式测试和测量的理想选择
  • 可下载使用手册，包括所有PLL频率合成器配件电缆



一件起发,当天发货！

▼ 点击以下链接获取更多详细信息

USB控制PLL频率合成器

图像

零件编号
其他视图

频率
（GHz）

输出功率(dBm)
(typ)

衰减
范围(dB)

(典型值)

衰减
步进（dB）

第二 谐波
（dBc） （典型值）

Phase Noise

@ 100 KHz Offset

(dBc/Hz) (typ)

外部基准
频率（MHz）

外部基准
输入功率（dBm）

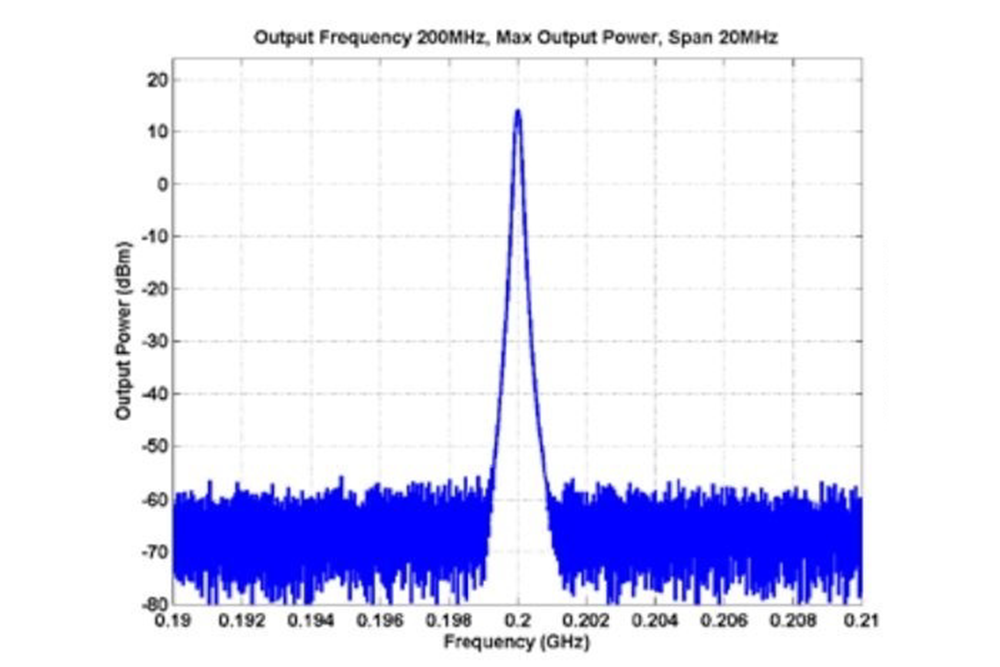

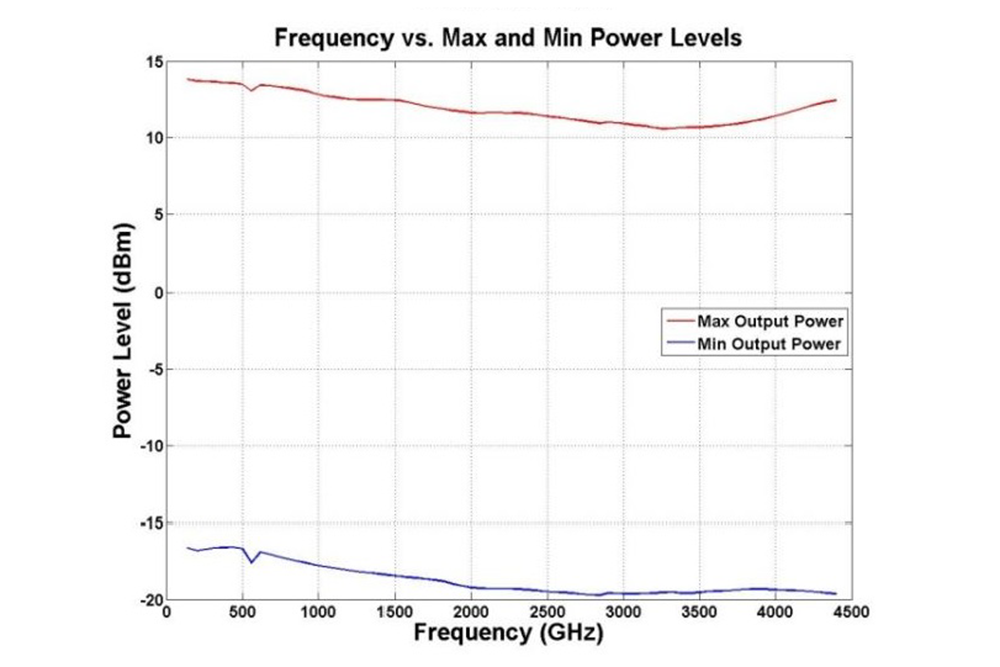

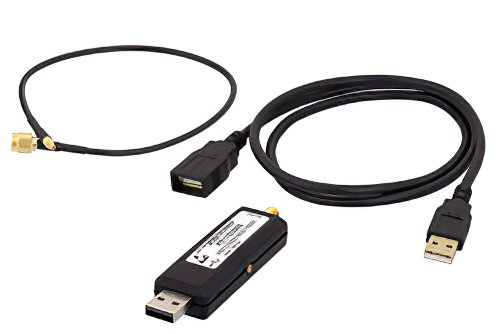

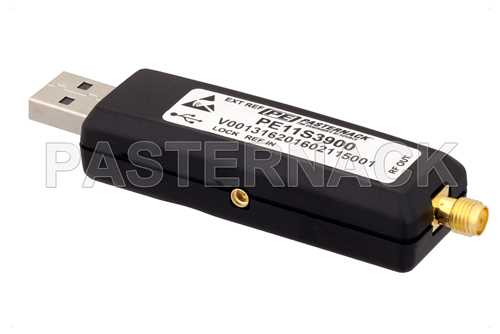

USB频率合成器模块，锁相环（PLL），输出频率为35 MHz至4.4 GHz，SMA   PE11S3900

.035至4.4

-20至+10

0-31

0.5

-108

-18

20至100

+5至+15
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为35 MHz至4.4 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为35 MHz至4.4 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为35 MHz至4.4 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为35 MHz至4.4 GHz，SMA

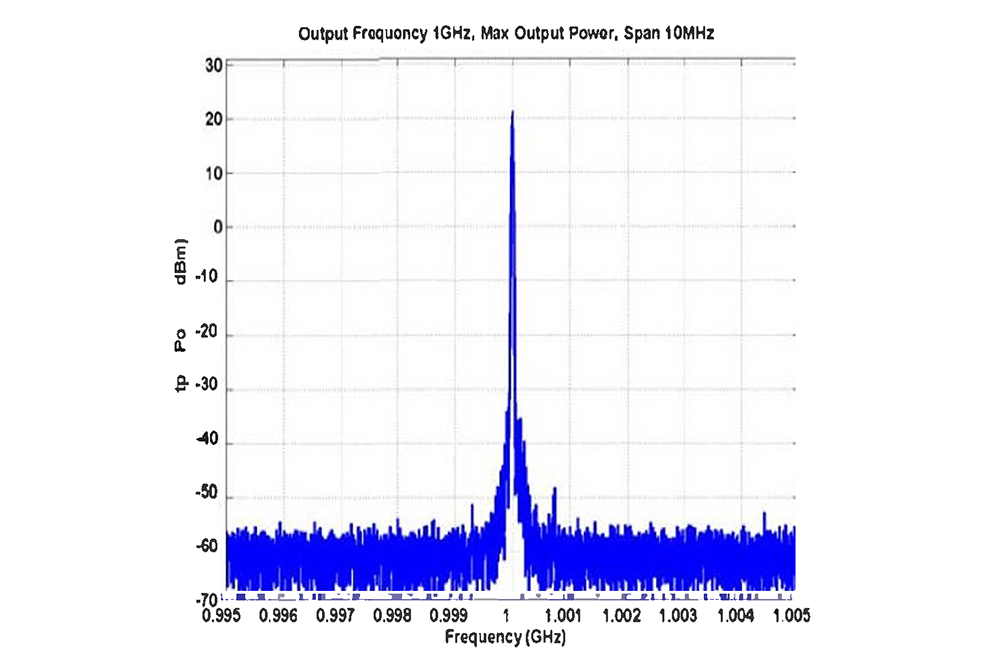

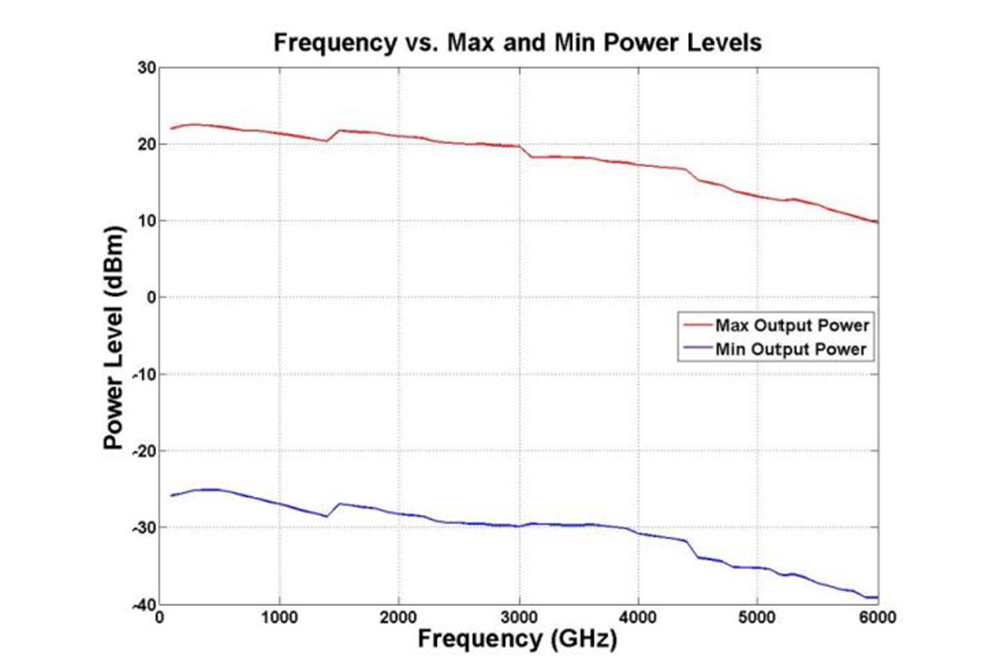

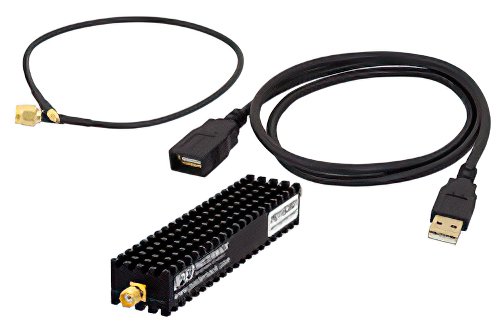

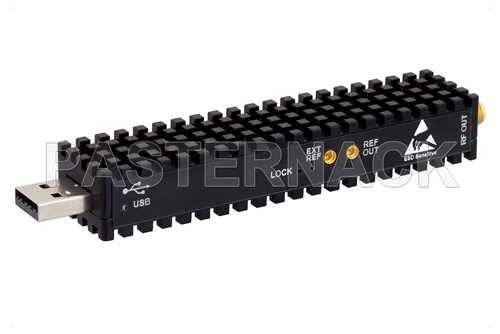

USB频率合成器模块，锁相环（PLL），输出频率为25 MHz至6 GHz，SMA   PE11S3901

.025 - 6

-30至+19

0-51

1

-95

-26

20至100

+5至+15
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为25 MHz至6 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为25 MHz至6 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为25 MHz至6 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为25 MHz至6 GHz，SMA

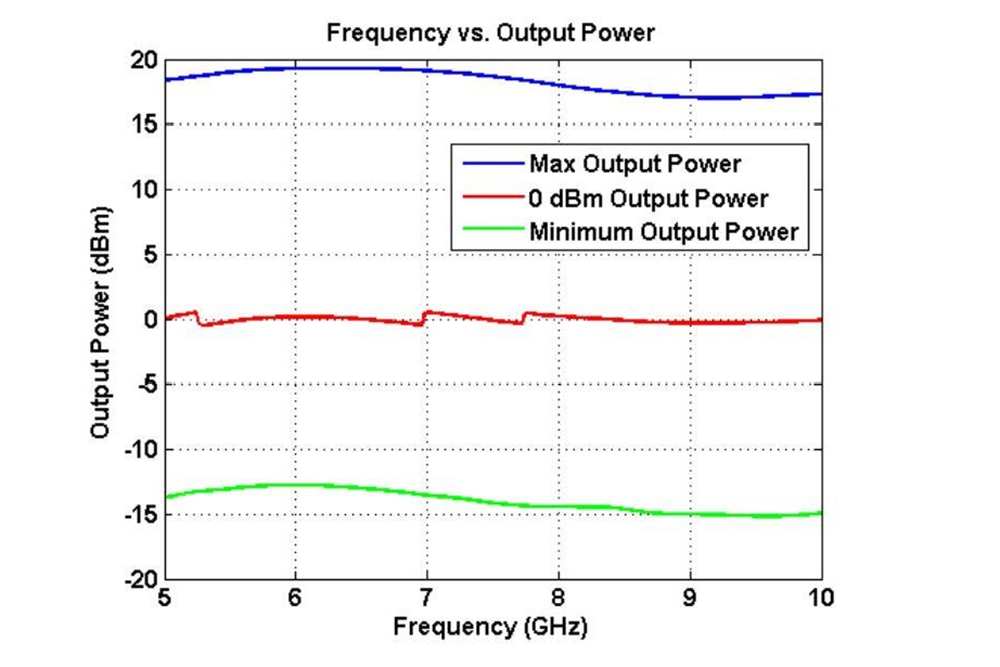

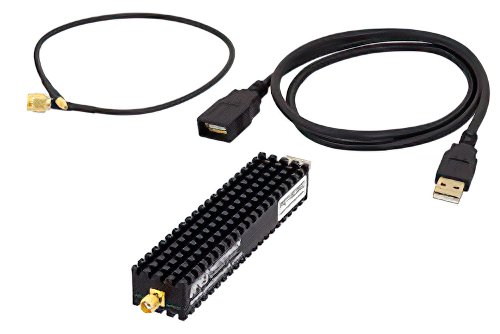

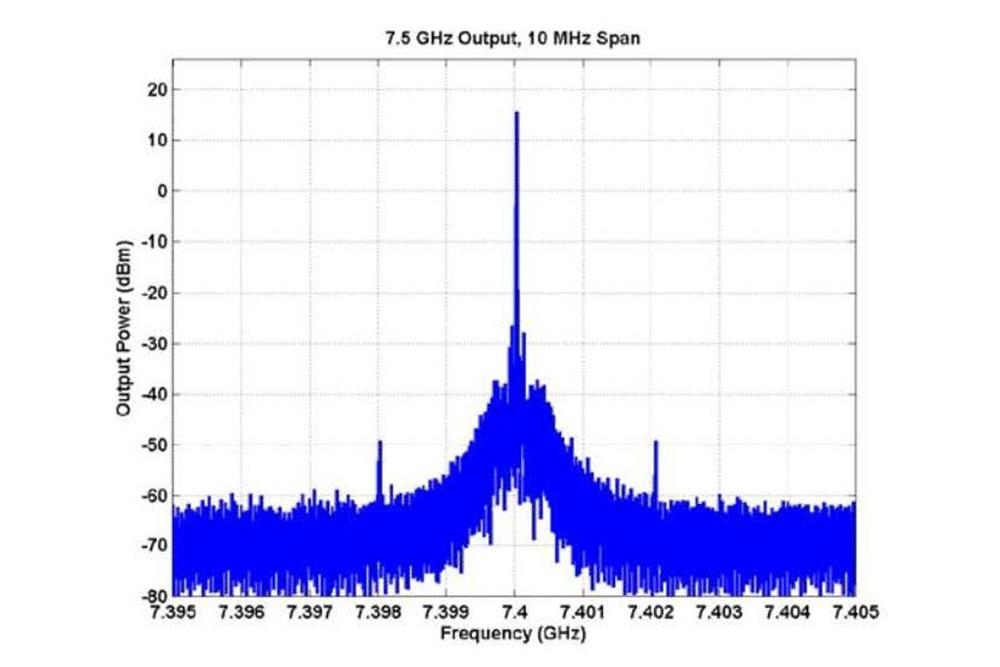

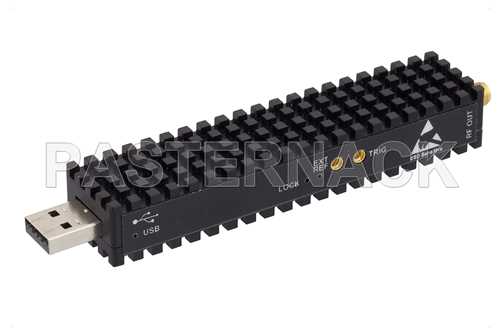

USB频率合成器模块，锁相环（PLL），输出频率为5 GHz至10 GHz，SMA   PE11S3902

5至10

-14至+18

0-31

1

-75

-22

20至100

+5至+15
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为5 GHz至10 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为5 GHz至10 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为5 GHz至10 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为5 GHz至10 GHz，SMA

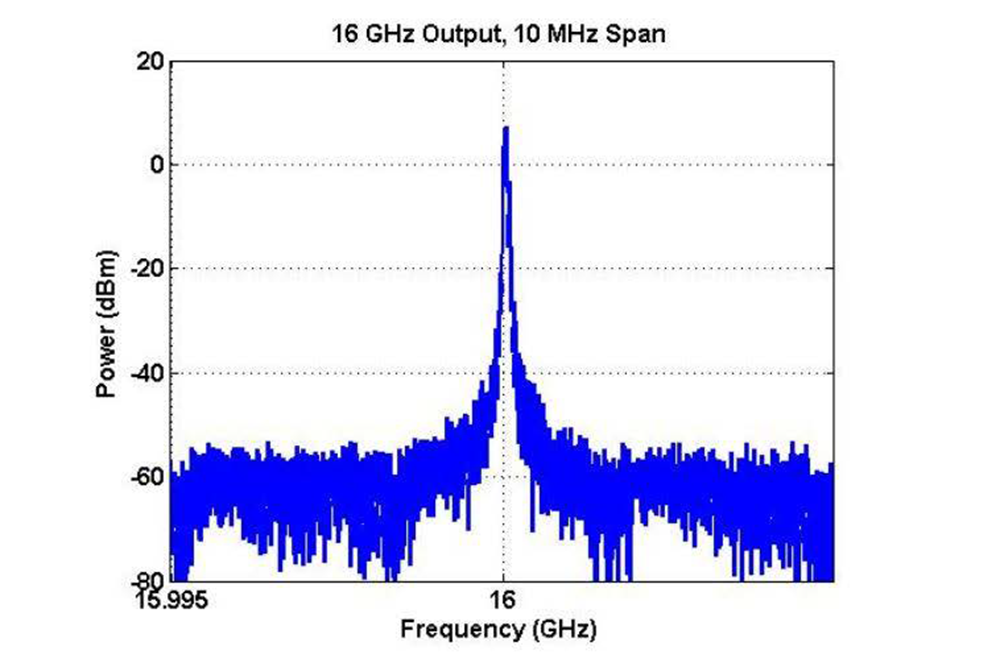

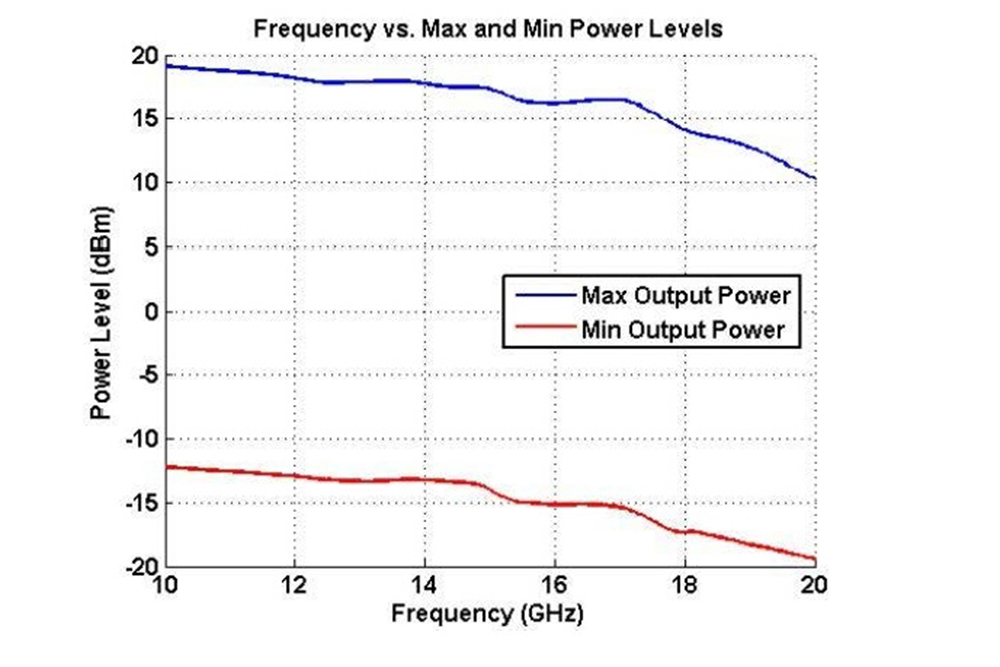

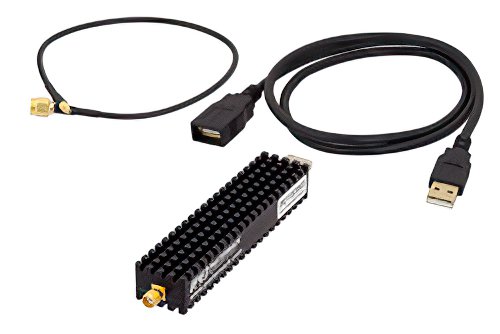

USB频率合成器模块，锁相环（PLL），输出频率为10 GHz至20 GHz，SMA   PE11S3903

10至20

-14至+16

0-31

1

-80

-30

20至100

+5至+15
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为10 GHz至20 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为10 GHz至20 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为10 GHz至20 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为10 GHz至20 GHz，SMA

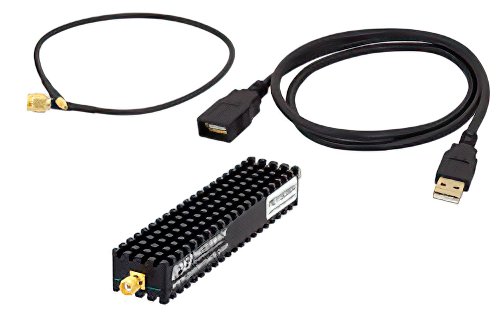

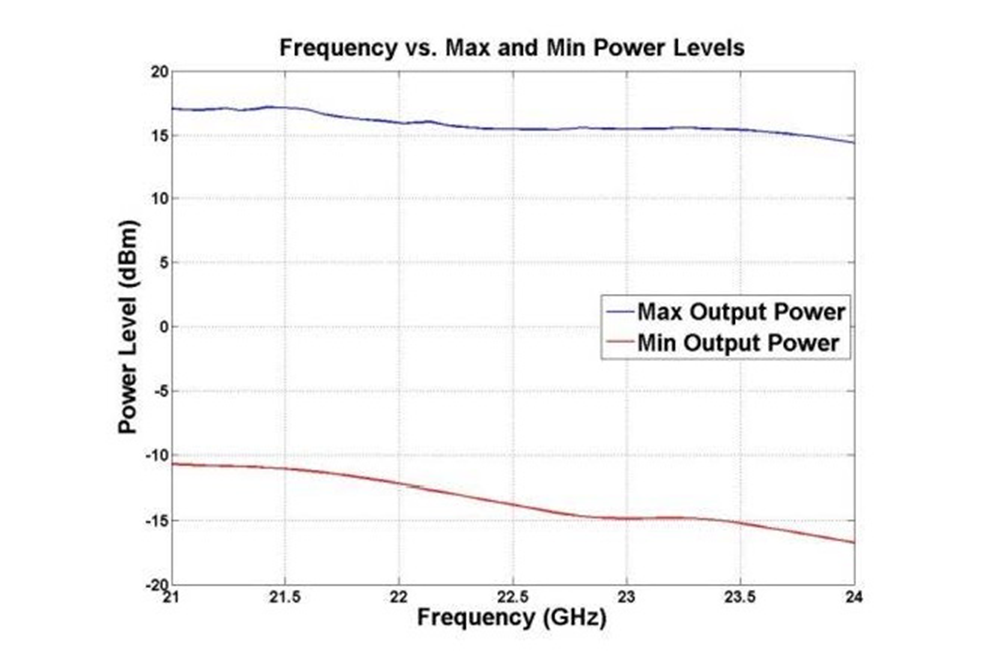

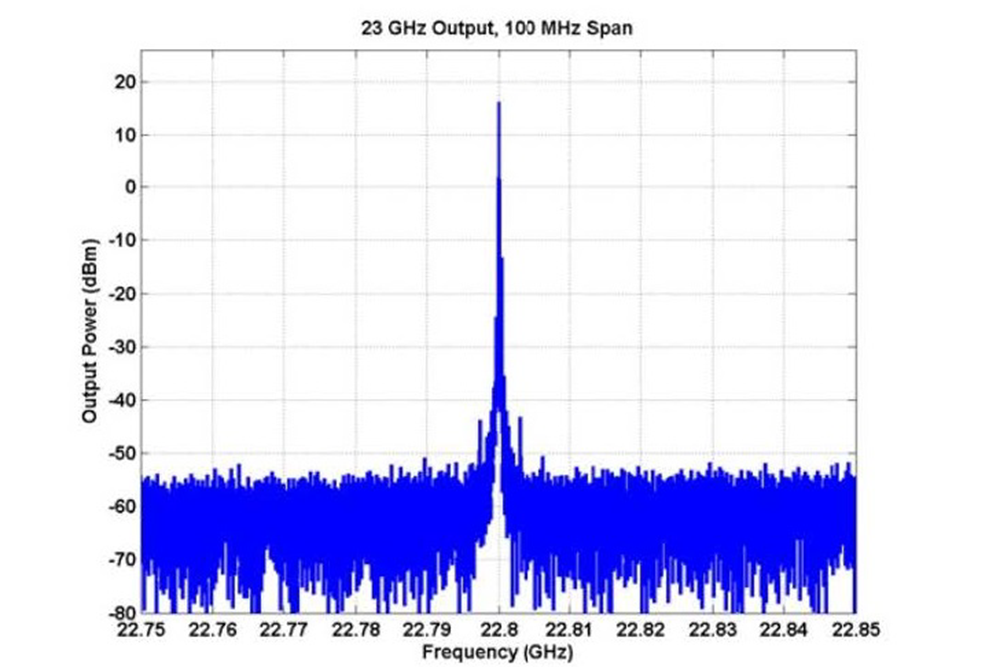

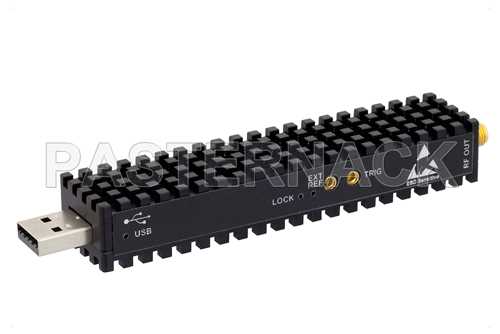

USB频率合成器模块，锁相环（PLL），输出频率为21 GHz至24 GHz，SMA   PE11S3904

21 to 24

-17至+17

0-31

1

-88

-22

20至100

+5至+15
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为21 GHz至24 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为21 GHz至24 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为21 GHz至24 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为21 GHz至24 GHz，SMA

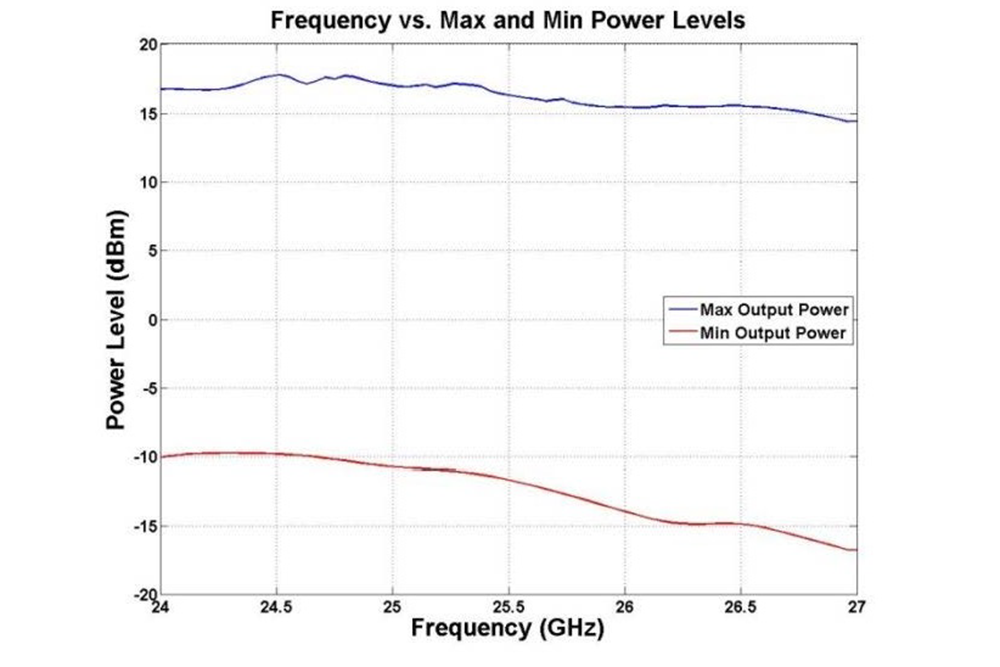

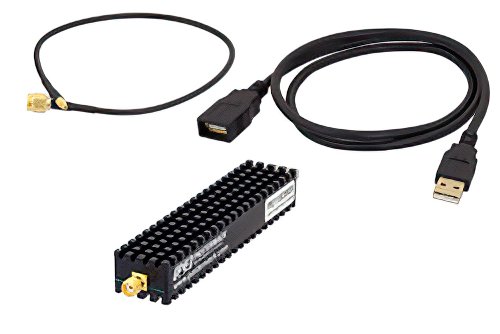

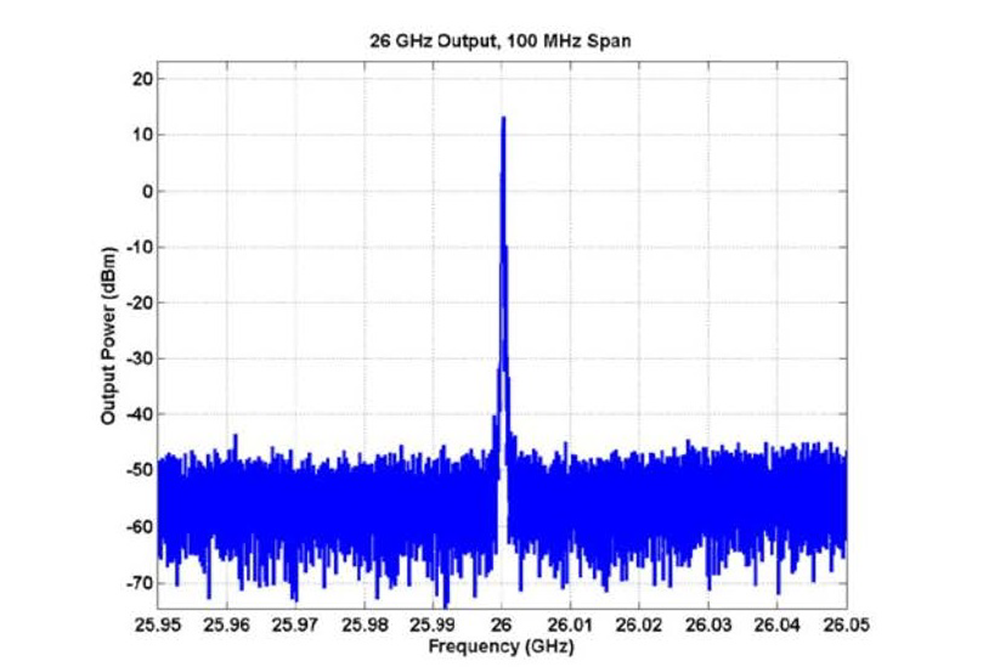

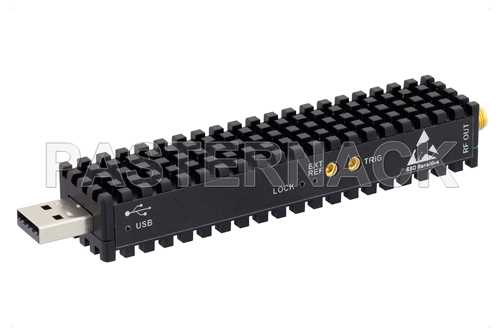

USB频率合成器模块，锁相环（PLL），输出频率为24 GHz至27 GHz，SMA   PE11S3905

24至27

+17

0-31

1

-75

-22

20至100

+5至+15
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为24 GHz至27 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为24 GHz至27 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为24 GHz至27 GHz，SMA
  • 说明USB频率合成器模块，锁相环（PLL），输出频率为24 GHz至27 GHz，SMA

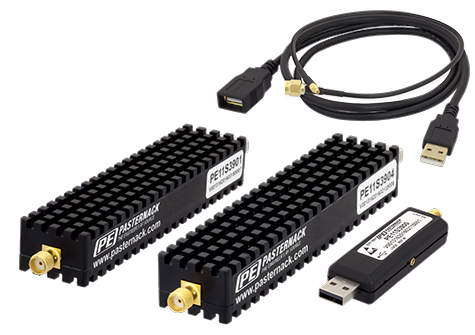

PasternackUSB控制PLL合成器

Pasternack的PLL频率合成器覆盖25 MHz至27 GHz的宽频段。 紧凑耐用的SMA连接PLL频率合成器设计支持USB 2.0接口，可配提供直流电源和GUI命令控制的PC计算机。USB控制PLL频率合成器型号提供+10 dBm至+19 dBm典型值的高输出功率，输出衰减可调整，1 dB步进最高可达50 dB。

锁相频率合成器速度为1毫秒（典型值）。PLL合成器的相位噪声在100 MHz偏移时低至-108 dBc/Hz。合成器的其他特性包括50 MHz内部频率源和可选的外部基准以及随附电缆。

频率分辨率可以使用整数（默认）或小数模式进行调整，分辨率步长最低可达1 MHz。PLL频率合成器模块支持功能性LED指示器，该指示器可确认USB连接、锁相和解锁以及射频电源禁用。所有型号均符合RoHS和Reach规范，属于EAR99类别。可从Pasternack网站下载全部锁相环频率合成器使用手册和VISA兼容软件包。

Pasternack的USB控制PLL合成器均有现货，可立即发货。
