隧道二极管检波器

  • 覆盖100 MHz到26 GHz的宽带频率
  • 种类全面，有26种不同型号
  • 脉冲响应上升时间极快，典型值仅为5毫微秒
  • 采用加固型锗（Ge）平面结构
  • 无需偏置电压
  • 具有优异的动态范围和极为高效的低电平信号检测性能
  • 提供正负两种视频输出极性
  • 高达+17 dBm的高CW输入额定功率
  • 采用紧凑型封装，SMA连接器
一件起发,当天发货！
零件编号和其他视图 频段(GHz) 电压灵敏度 (mV/mW) 电压驻波比（典型值） 最大平坦度(dB) 极性 视频电容(pF) 切线灵敏度 (TSS) (dBm) 输入功率 (dBm) 射频连接器输入输出
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，100 MHz~2 GHz
说明 隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，100 MHz~2 GHz 说明 隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，100 MHz~2 GHz

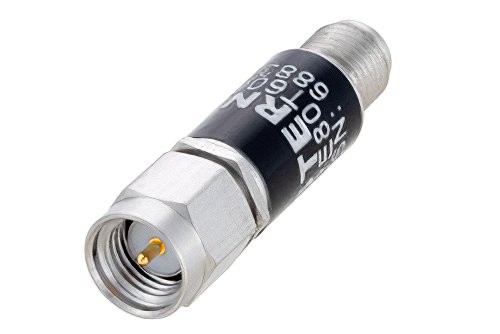

PE80T6000 0.1至2 800 2.0:1 0.75 负 470 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，100 MHz~2 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，100 MHz~2 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，100 MHz~2 GHz

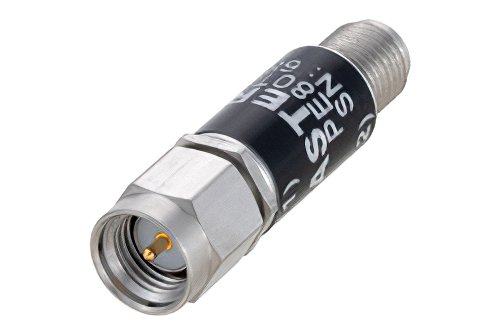

PE80T6001 0.1至2 800 2.0:1 0.75 正 470 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，100 MHz~4 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，100 MHz~4 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，100 MHz~4 GHz
PE80T6002 0.1至4 800 2.2:1 0.75 负 470 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，100 MHz~4 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，100 MHz~4 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，100 MHz~4 GHz
PE80T6003 0.1至4 800 2.2:1 0.75 正 470 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，500 MHz~18 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，500 MHz~18 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，500 MHz~18 GHz

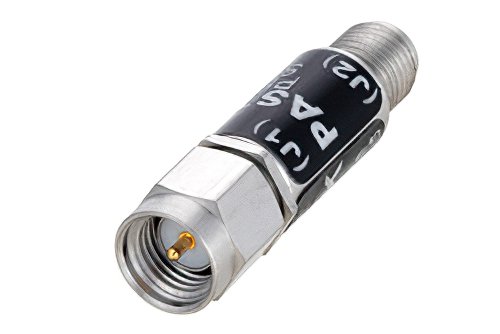

PE80T6004 0.5至18 400 3.5:1 1 负 100 -50 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，500 MHz~18 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，500 MHz~18 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，500 MHz~18 GHz

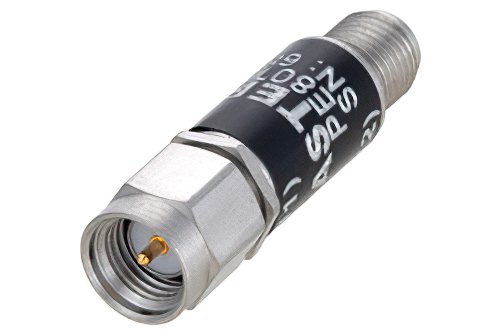

PE80T6005 0.5至18 400 3.5:1 1 正 100 -50 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，2 GHz~18 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，2 GHz~18 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，2 GHz~18 GHz

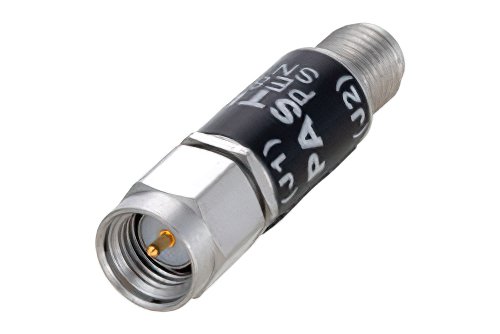

PE80T6006 2至18 500 3.5:1 1 负 20 -47 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，2 GHz~18 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，2 GHz~18 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，2 GHz~18 GHz

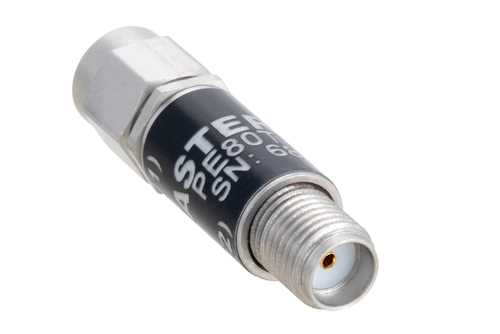

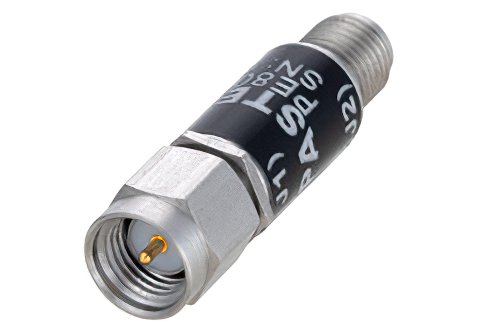

PE80T6007 2至18 500 3.5:1 1 正 20 -47 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，6 GHz~18 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，6 GHz~18 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，6 GHz~18 GHz

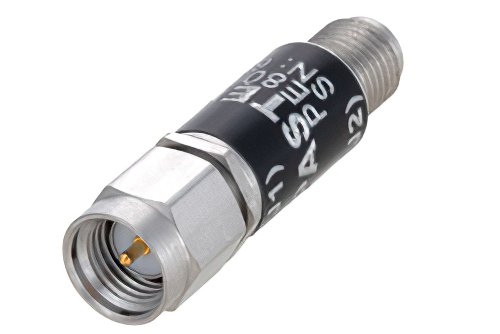

PE80T6008 6至18 700 3.0:1 0.75 负 10 -47 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，6 GHz~18 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，6 GHz~18 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，6 GHz~18 GHz
PE80T6009 6至18 700 3.0:1 0.75 正 10 -47 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，500 MHz~1 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，500 MHz~1 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，500 MHz~1 GHz

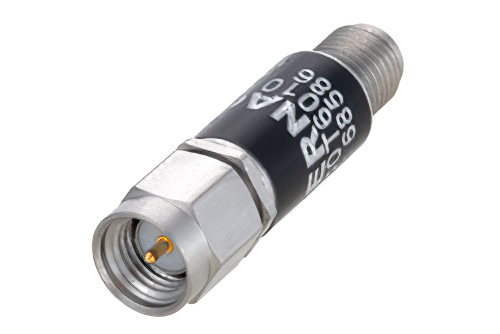

PE80T6010 0.5至1 1000 2.0:1 0.5 负 100 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，500 MHz~1 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，500 MHz~1 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，500 MHz~1 GHz

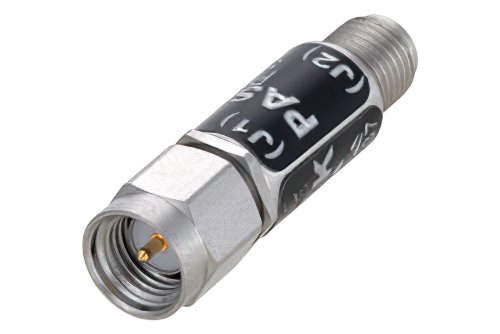

PE80T6011 0.5至1 1000 2.0:1 0.5 正 100 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，1 GHz~2 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，1 GHz~2 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，1 GHz~2 GHz

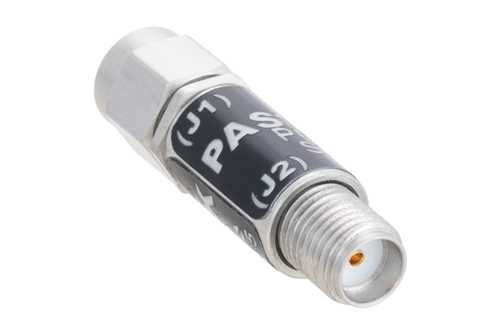

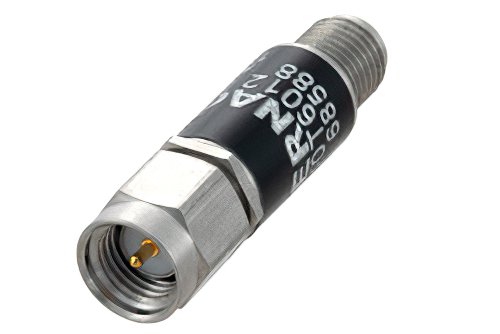

PE80T6012 1至2 1000 2.0:1 0.5 负 50 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，1 GHz~2 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，1 GHz~2 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，1 GHz~2 GHz

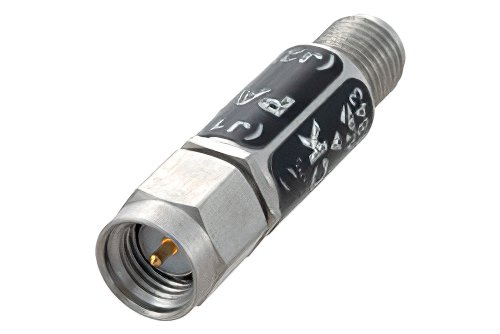

PE80T6013 1至2 1000 2.0:1 0.5 正 50 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，2 GHz~4 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，2 GHz~4 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，2 GHz~4 GHz
PE80T6014 2至4 1000 2.0:1 0.5 负 20 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，2 GHz~4 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，2 GHz~4 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，2 GHz~4 GHz

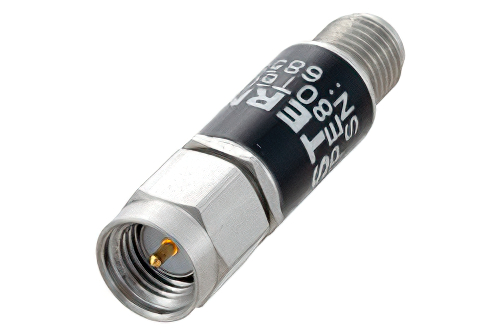

PE80T6015 2至4 1000 2.0:1 0.5 正 20 -51 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，2 GHz~6 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，2 GHz~6 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，2 GHz~6 GHz

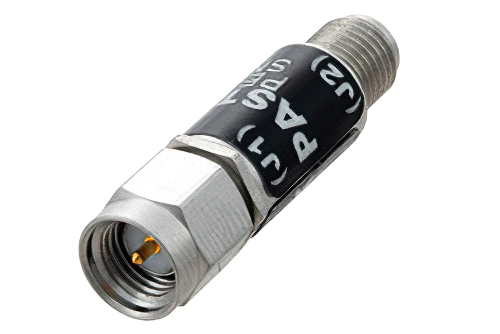

PE80T6016 2至6 1000 2.5:1 0.5 负 20 -50 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，2 GHz~6 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，2 GHz~6 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，2 GHz~6 GHz

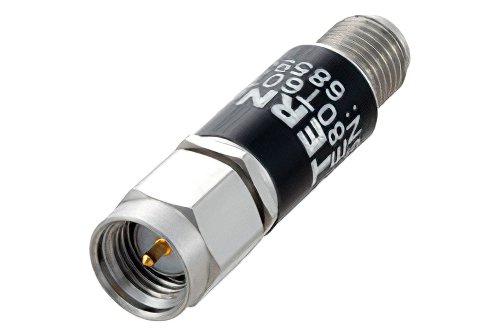

PE80T6017 2至6 1000 2.5:1 0.5 正 20 -50 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，4 GHz~8 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，4 GHz~8 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，4 GHz~8 GHz
PE80T6018 4至8 900 2.5:1 0.7 负 20 -50 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，4 GHz~8 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，4 GHz~8 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，4 GHz~8 GHz

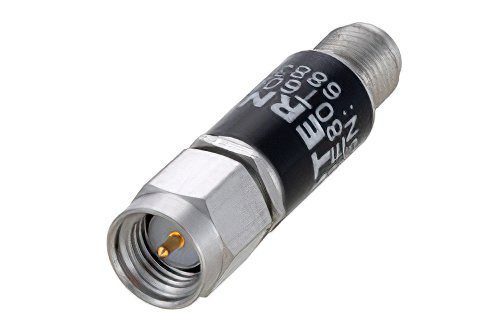

PE80T6019 4至8 900 2.5:1 0.7 正 20 -50 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，6 GHz~12 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，6 GHz~12 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，6 GHz~12 GHz

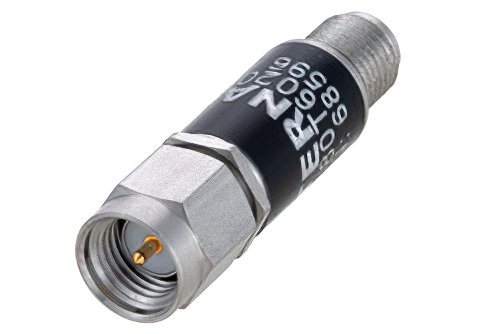

PE80T6020 6至12 800 2.7:1 0.6 负 10 -50 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，6 GHz~12 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，6 GHz~12 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，6 GHz~12 GHz
PE80T6021 6至12 800 2.7:1 0.6 正 10 -50 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，12 GHz~18 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，12 GHz~18 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，12 GHz~18 GHz

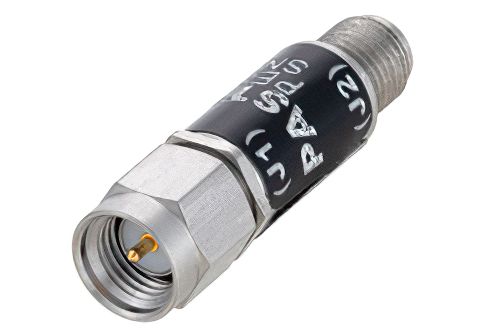

PE80T6022 12至18 700 3.0:1 0.7 负 10 -47 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，12 GHz~18 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，12 GHz~18 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，12 GHz~18 GHz
PE80T6023 12至18 700 3.0:1 0.7 正 10 -47 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，18 GHz~26 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，18 GHz~26 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，负视频输出，最大输入功率+17 dBm，18 GHz~26 GHz
PE80T6024 18至26 400 4.0:1 1 负 5 -47 +17 SMA 公头/ SMA 母头
隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，18 GHz~26 GHz
说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，18 GHz~26 GHz 说明隧道二极管检波器，SMA，脉冲上升时间5 nsec，正视频输出，最大输入功率+17 dBm，18 GHz~26 GHz
PE80T6025 18至26 400 4.0:1 1 正 5 -47 +17 SMA 公头/ SMA 母头

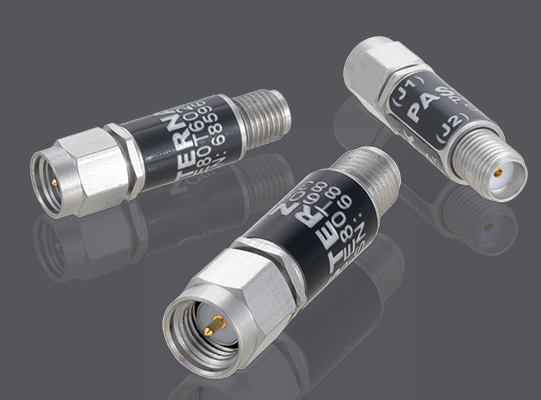

Pasternack隧道二极管检波器

Pasternack提供26款隧道二极管检波器，采用加固型锗平面结构，频程和宽带频率范围为100 MHz至26 GHz。

零偏置隧道二极管检波器设计具有正负两种视频输出极性，提供优异的动态范围和极为高效的低电平信号检测性能。

产品特性包括：最大输入额定功率为+17 dBm；处于-65°C至+115°C的最大工作温度范围时，在整个宽频段下具有平坦的视频输出响应；脉冲响应上升时间极快，典型值仅为5毫微秒。

该检波器产品极适用于航空航天、国防、军事和商业雷达、测试测量、卫星通信应用等领域的样机制作及概念验证应用所有型号均符合RoHS和REACH标准；采用紧凑圆柱形封装，具有SMA公头射频输入连接器和SMA母头视频输出连接器。

Pasternack隧道二极管检波器产品一件起发,当天发货！
