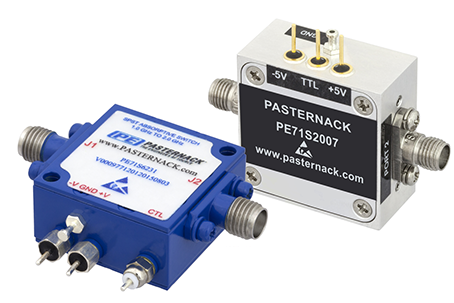

Pasternack推出24种新型号的单刀单掷PIN二极管开关，频段范围为10 MHz至67 GHz。 具有低至0.9 dB的出色插入损耗、高达80 dB的隔离度和低至50 nsec的快速开关速度。 可提供军用级耐用同轴封装，集成TTL可兼容逻辑控制电路，部分型号支持现场可更换连接器。
单刀单掷PIN二极管开关
零件编号
及更多
视图
开关
设计
频率
范围
(MHz)
标准
隔离度
(dB)
标准
插入
损耗 (dB)
标准
开关
时间 (ns)
最大射频输入
功率 (CW)
(瓦)
TTL控制
连接器
类型
现场
可更换
 |

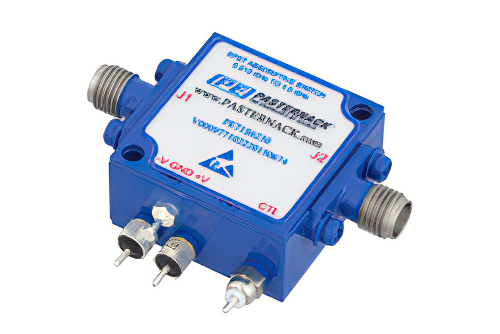

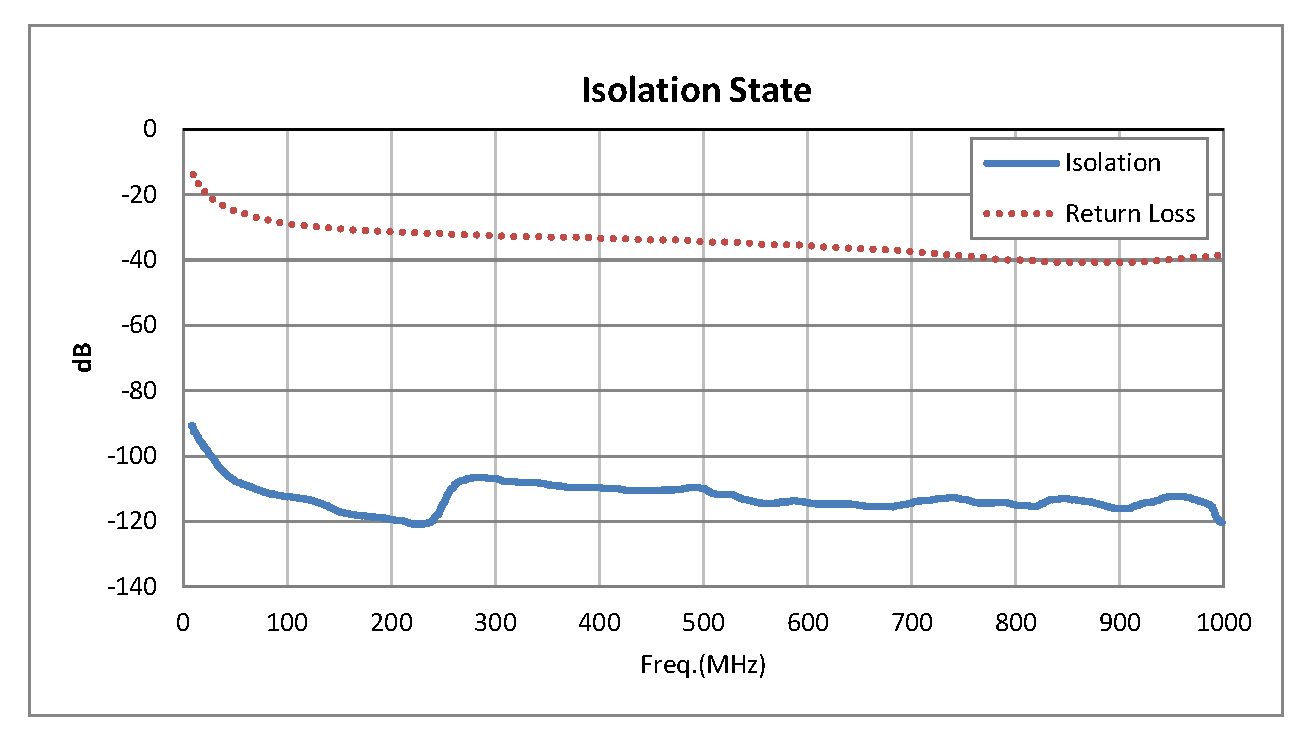

PE71S6230 | 吸收 |
10-1,000 |
80 |
1.3 |
200 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

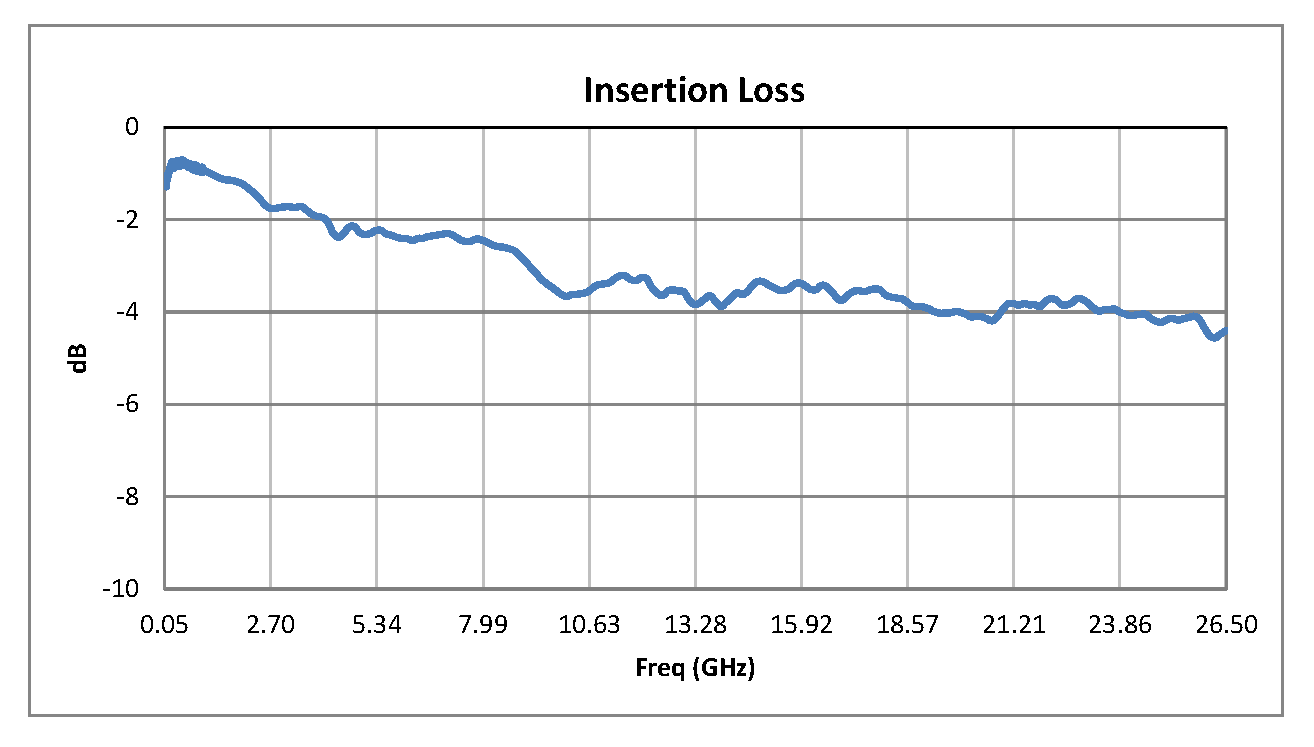

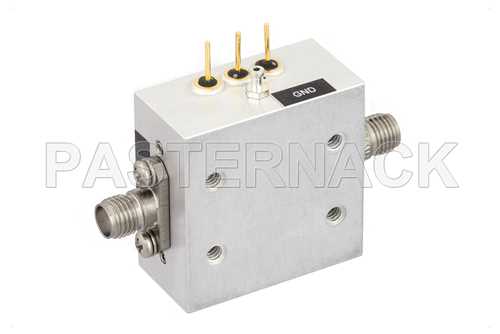

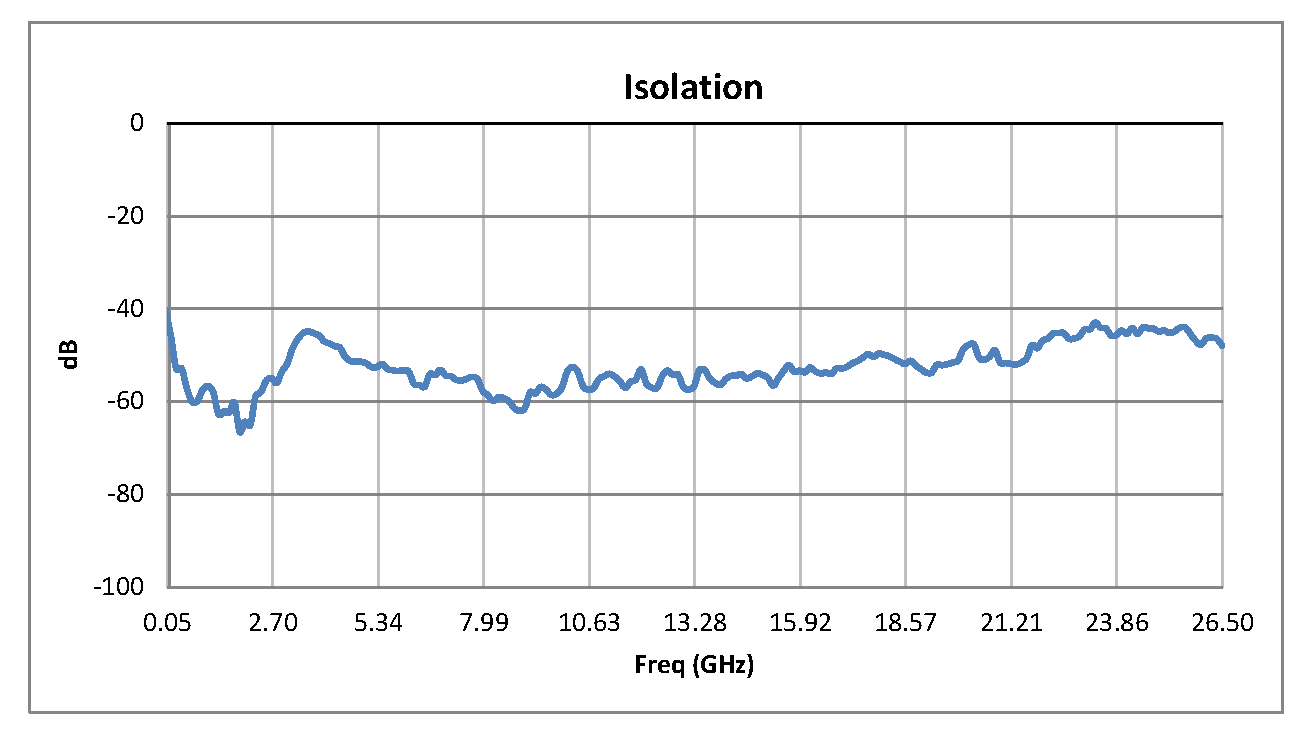

PE71S2008 | 吸收 |
50-26,500 |
30 |
5 |
150 |
0.5 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

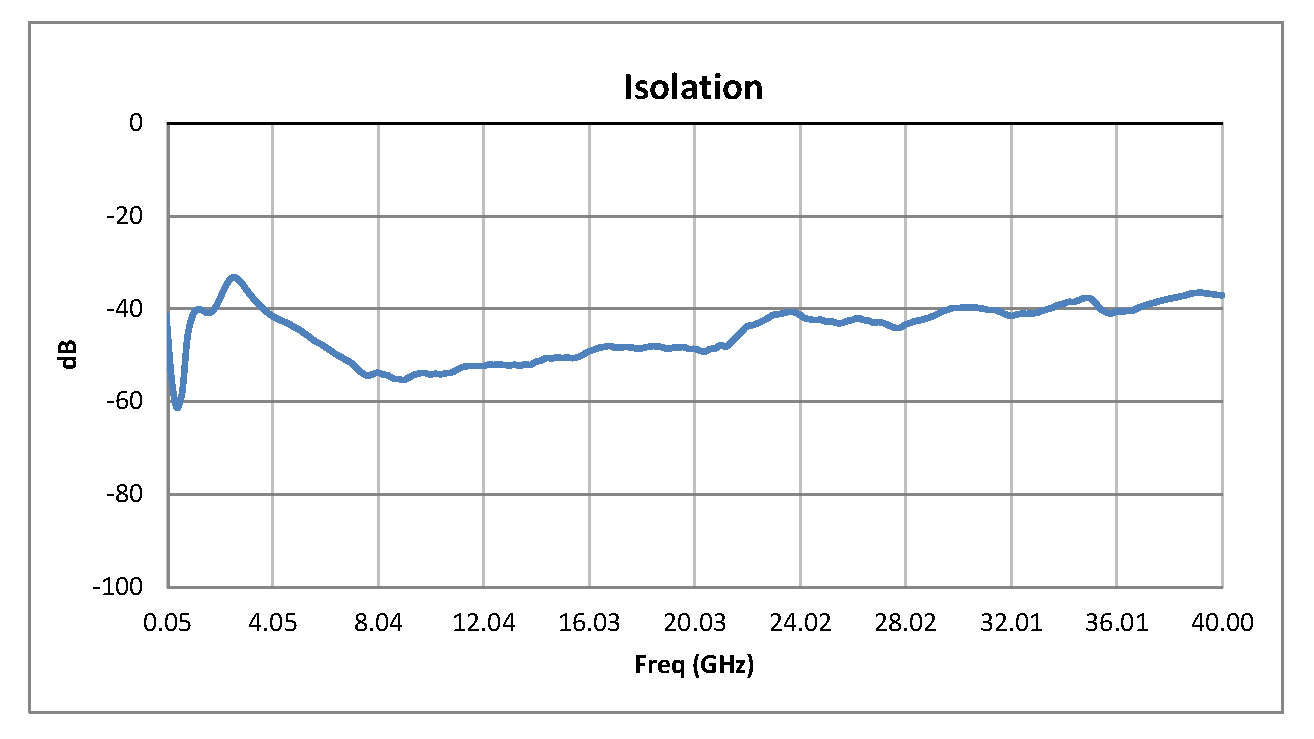

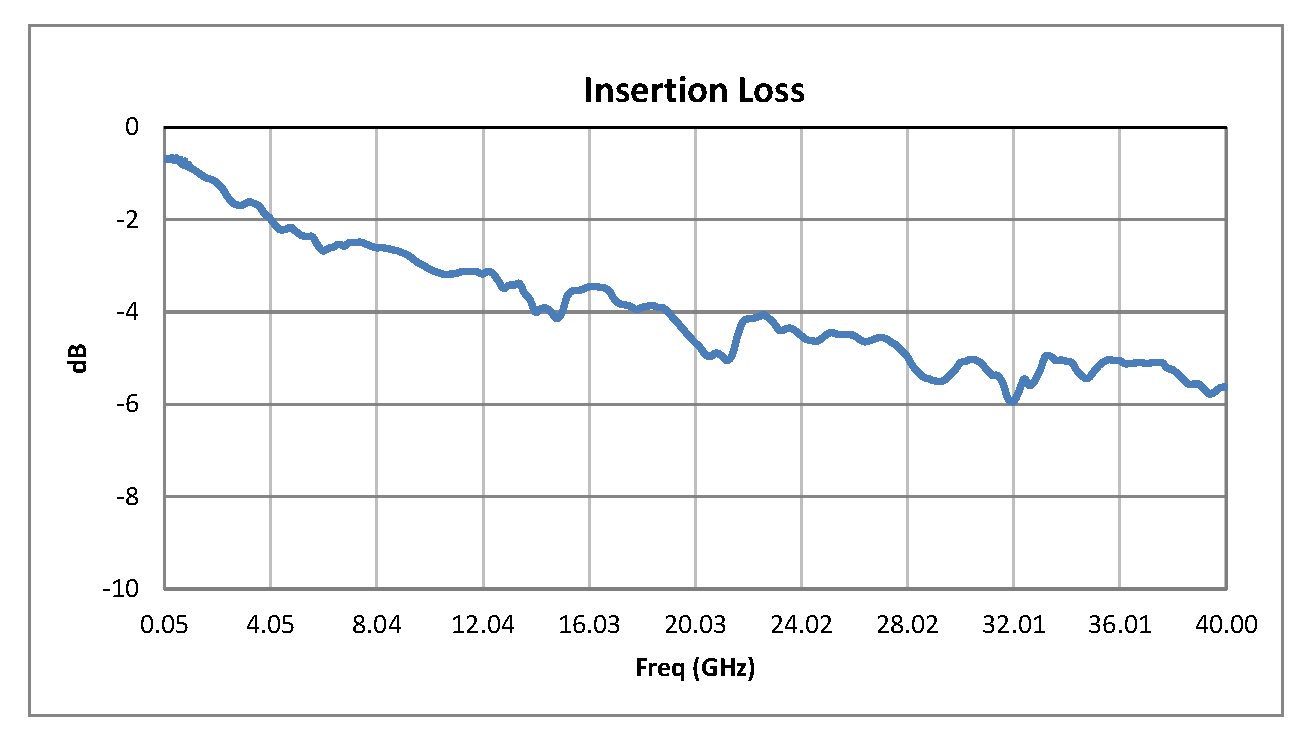

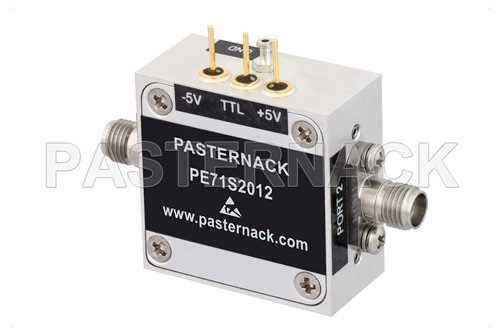

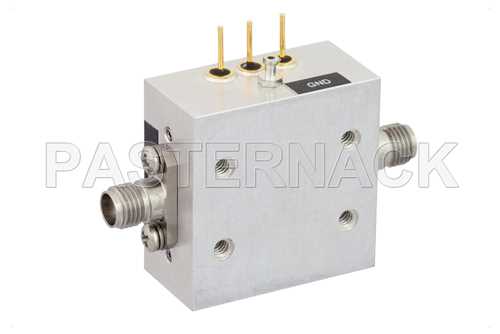

PE71S2012 | 吸收 |
50-40,000 |
25 |
7.5 |
150 |
1 |
焊接插针 |
2.92mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

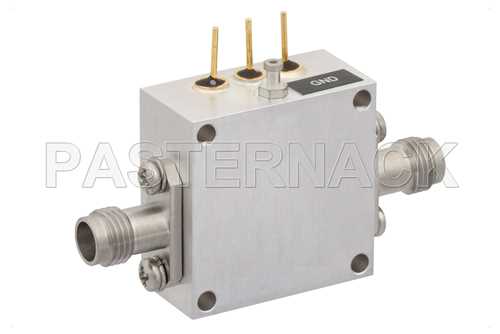

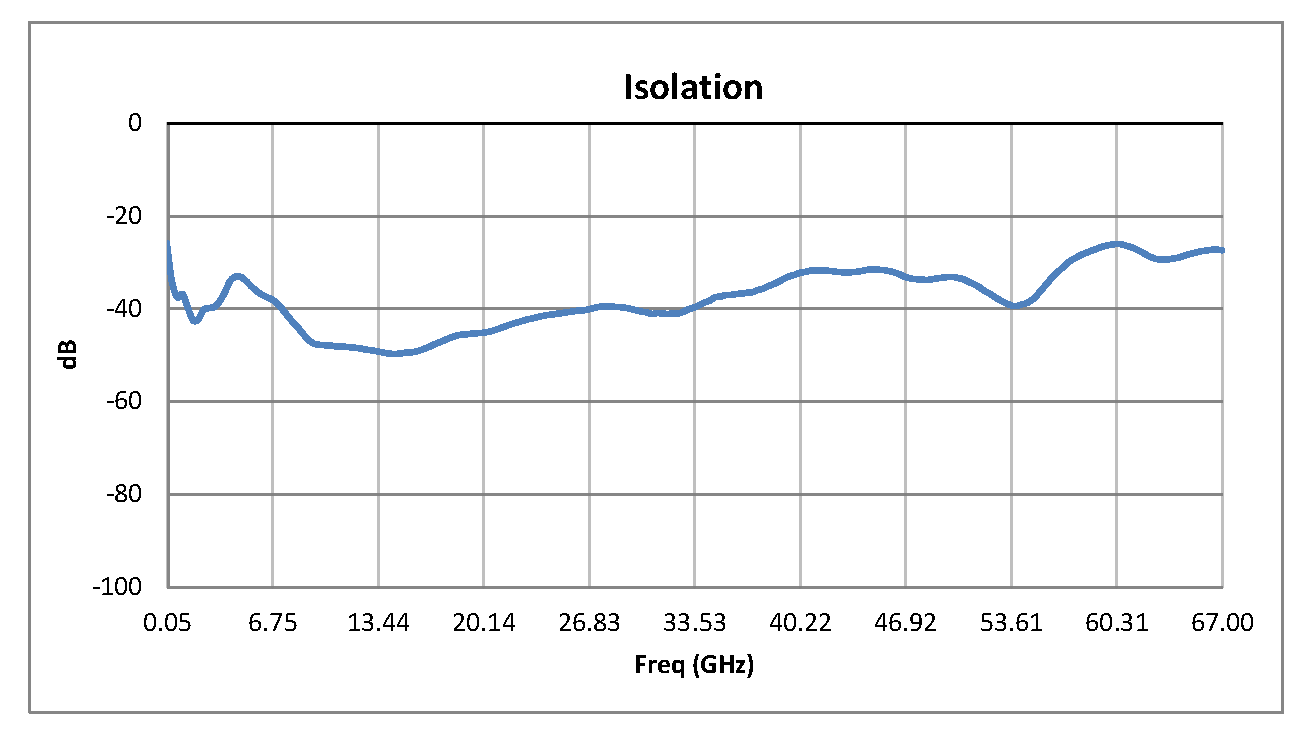

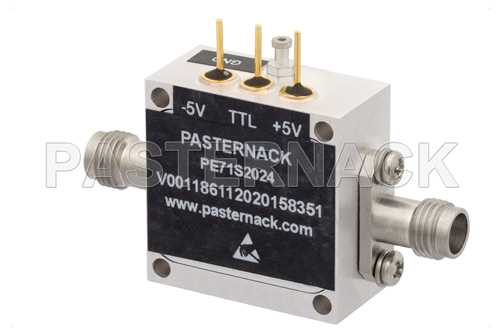

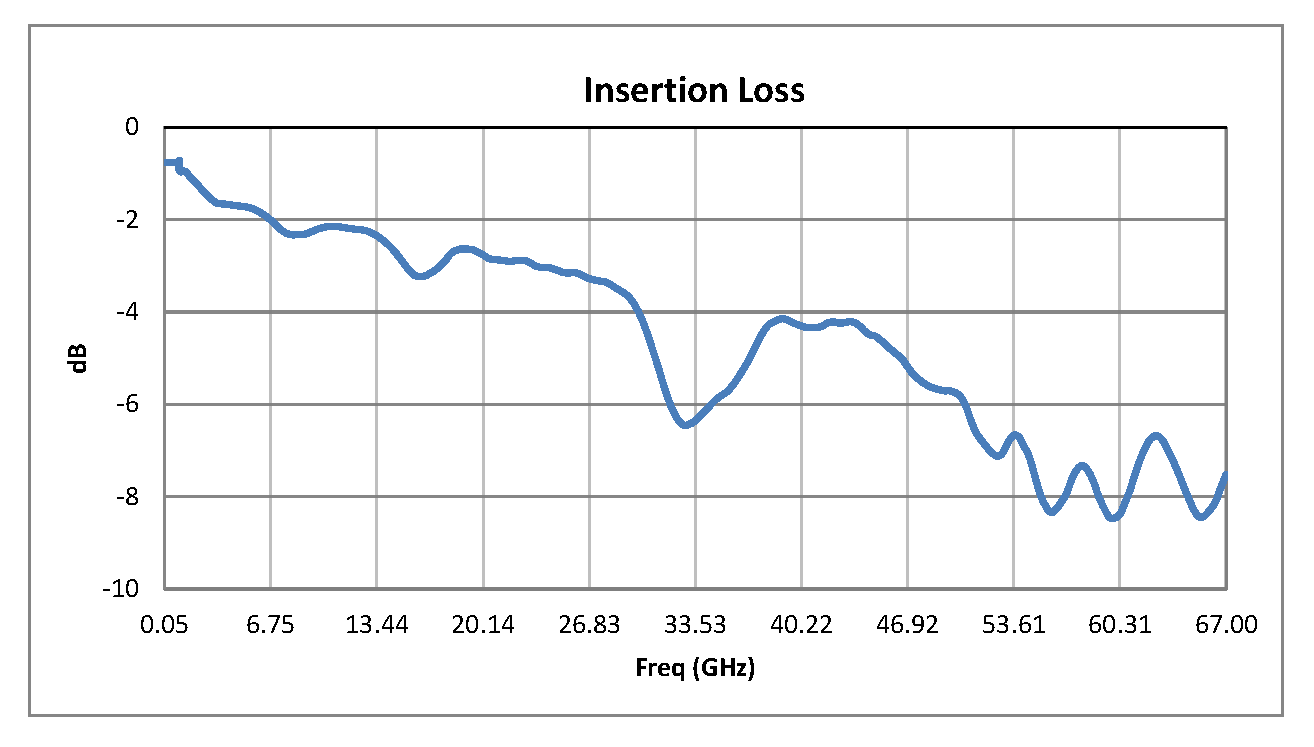

PE71S2024 | 吸收 |
50-67,000 |
25 |
9.5 |
150 |
0.5 |
焊接插针 |
1.85mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

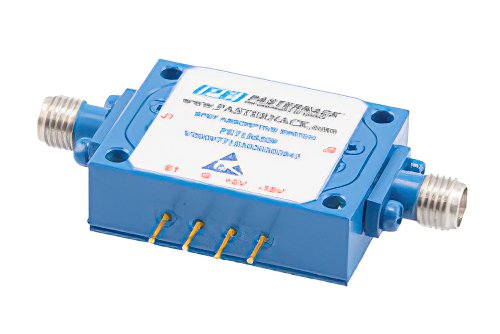

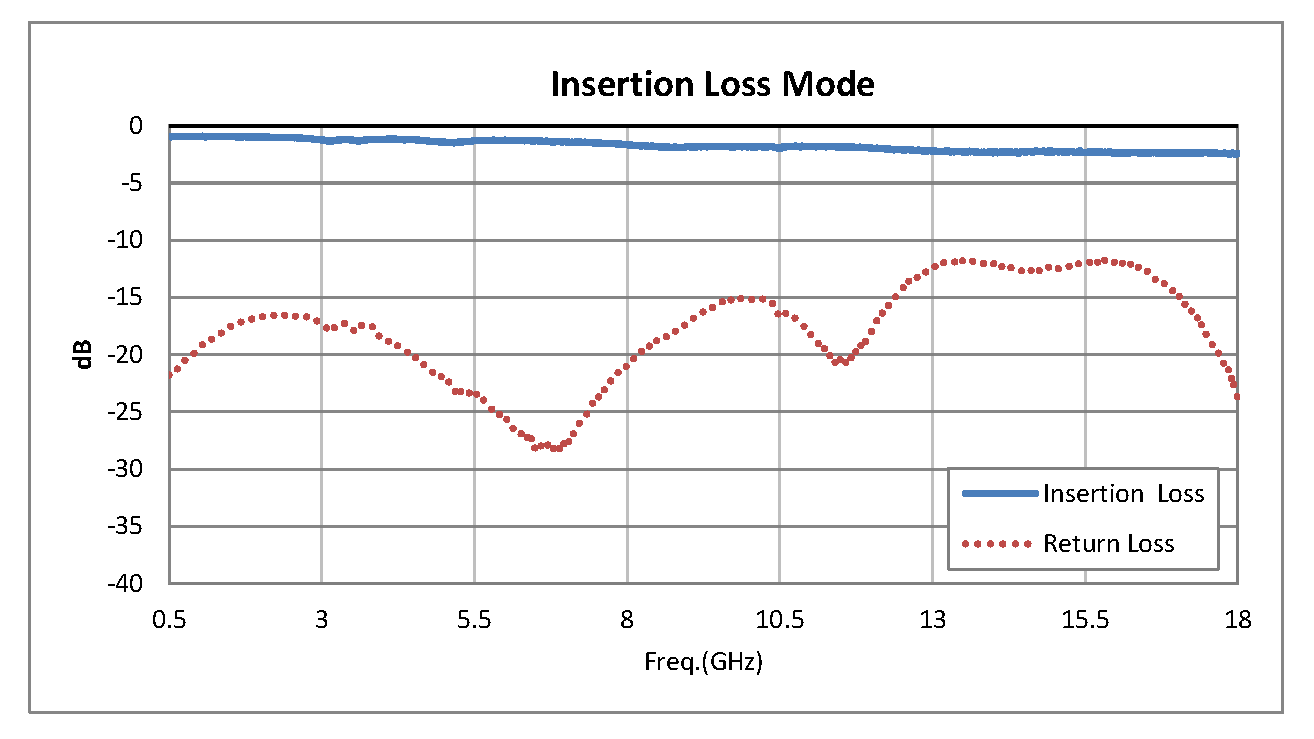

PE71S6209 | 吸收 |
500-18,000 |
55 |
3.5 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

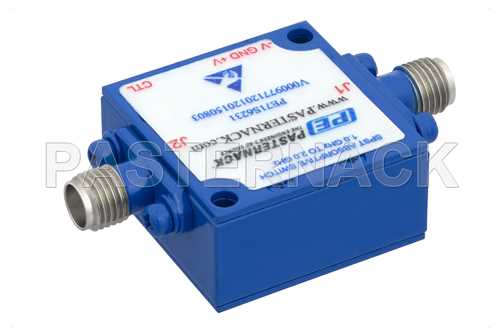

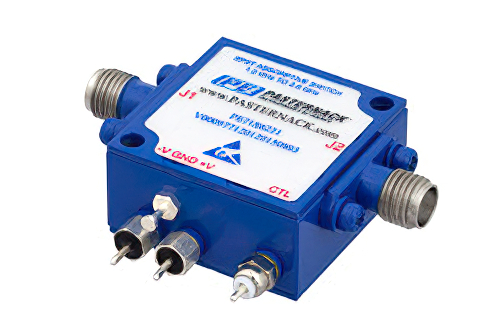

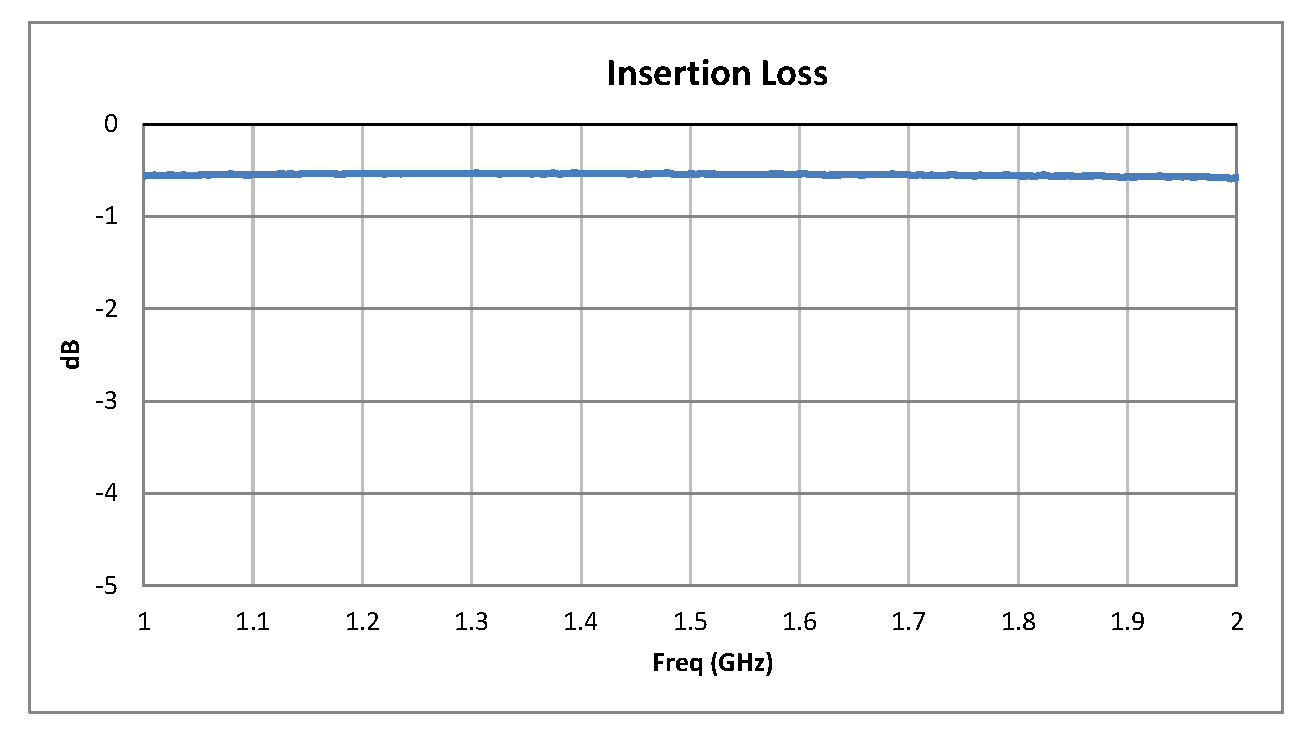

PE71S6231 | 吸收 |
1,000-2,000 |
80 |
0.9 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

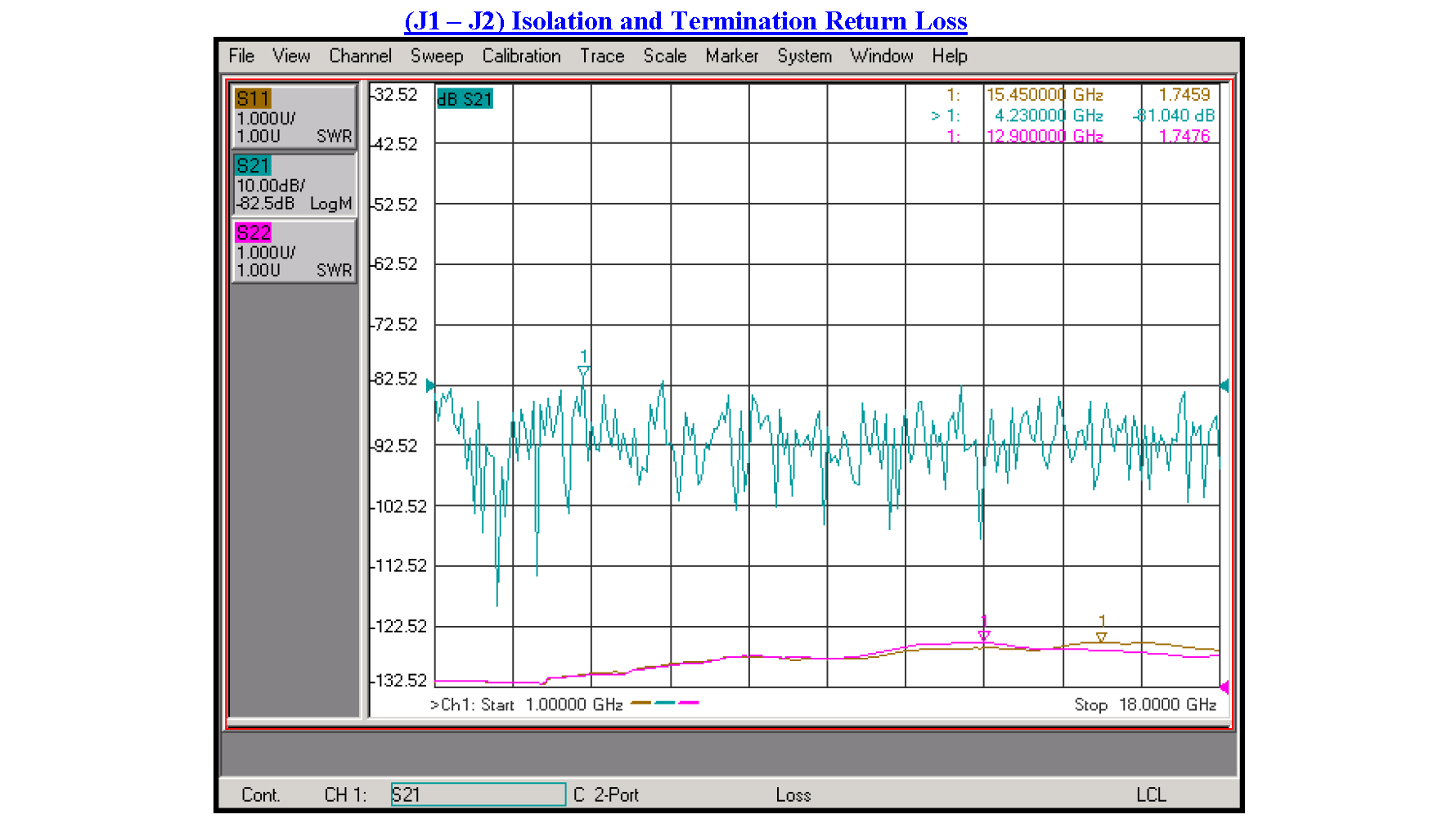

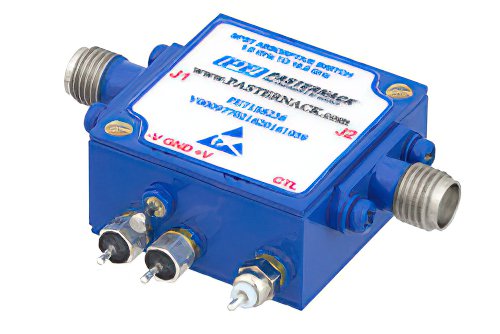

PE71S6236 | 吸收 |
1,000-18,000 |
65 |
3 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

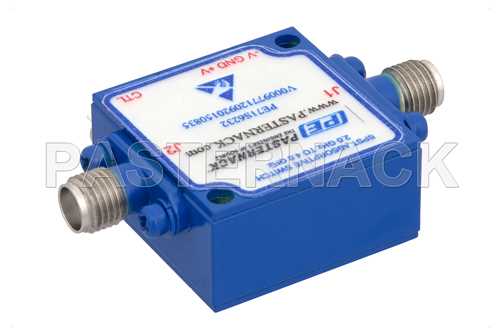

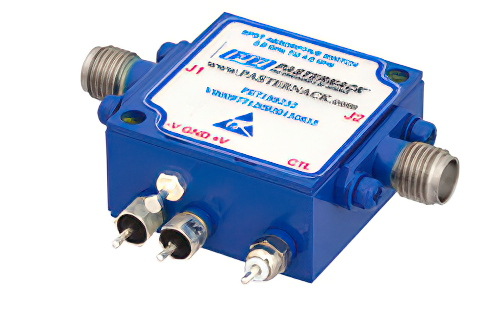

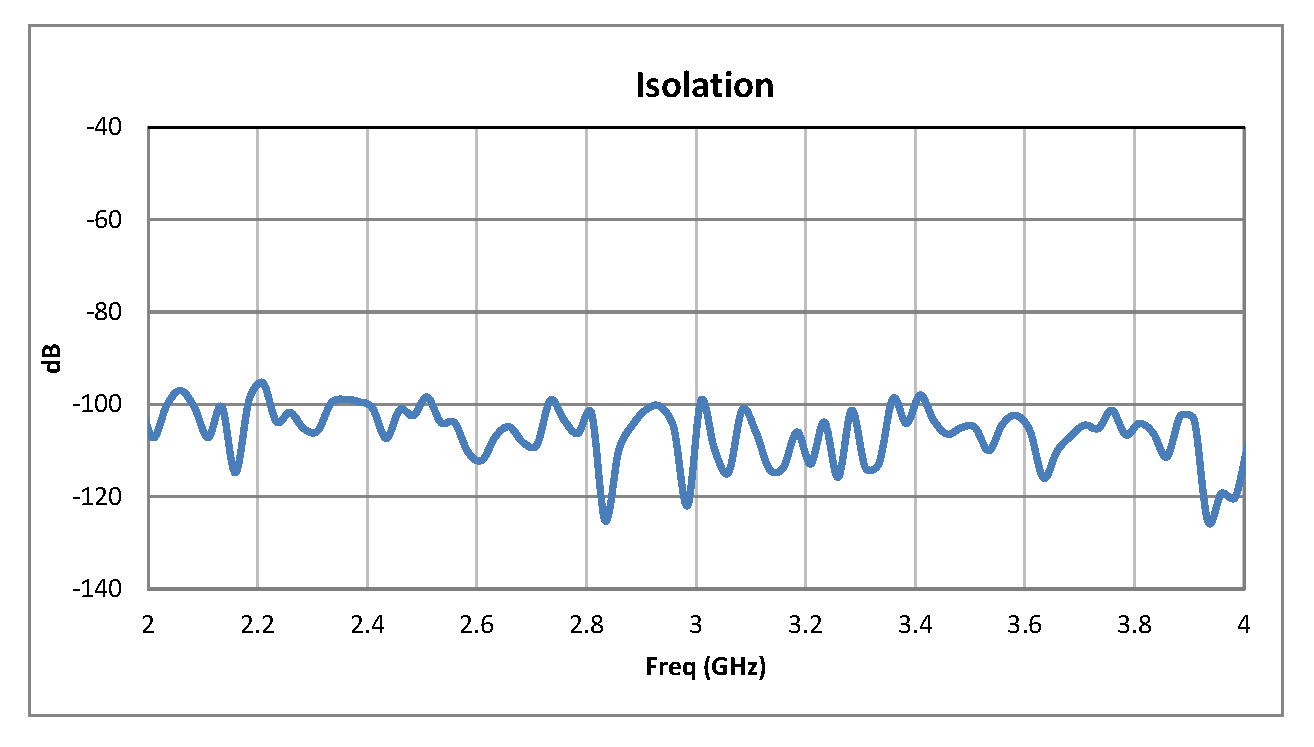

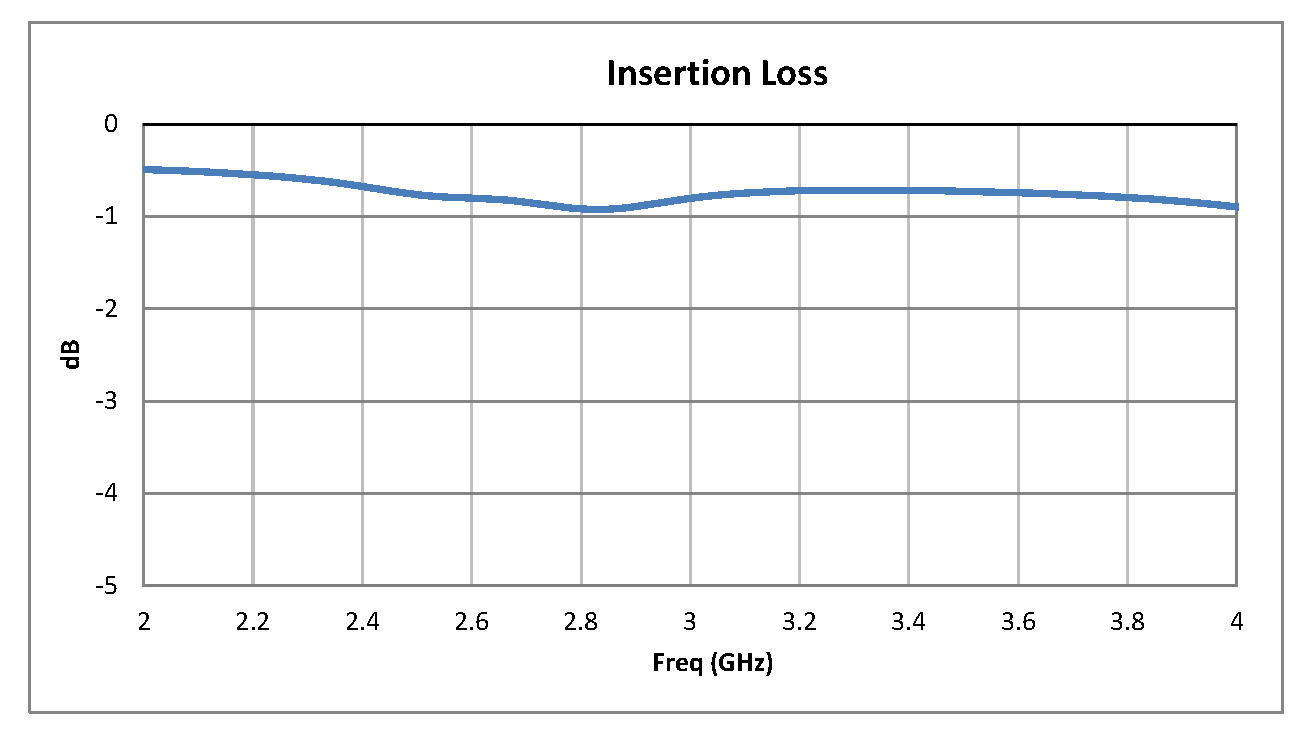

PE71S6232 | 吸收 |
2,000-4,000 |
75 |
1.1 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

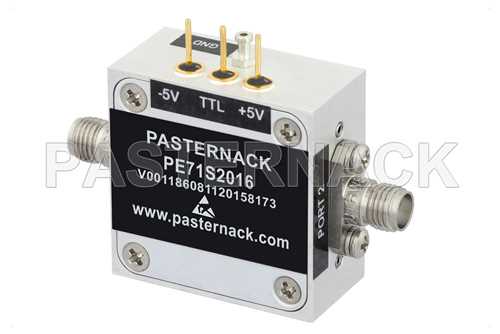

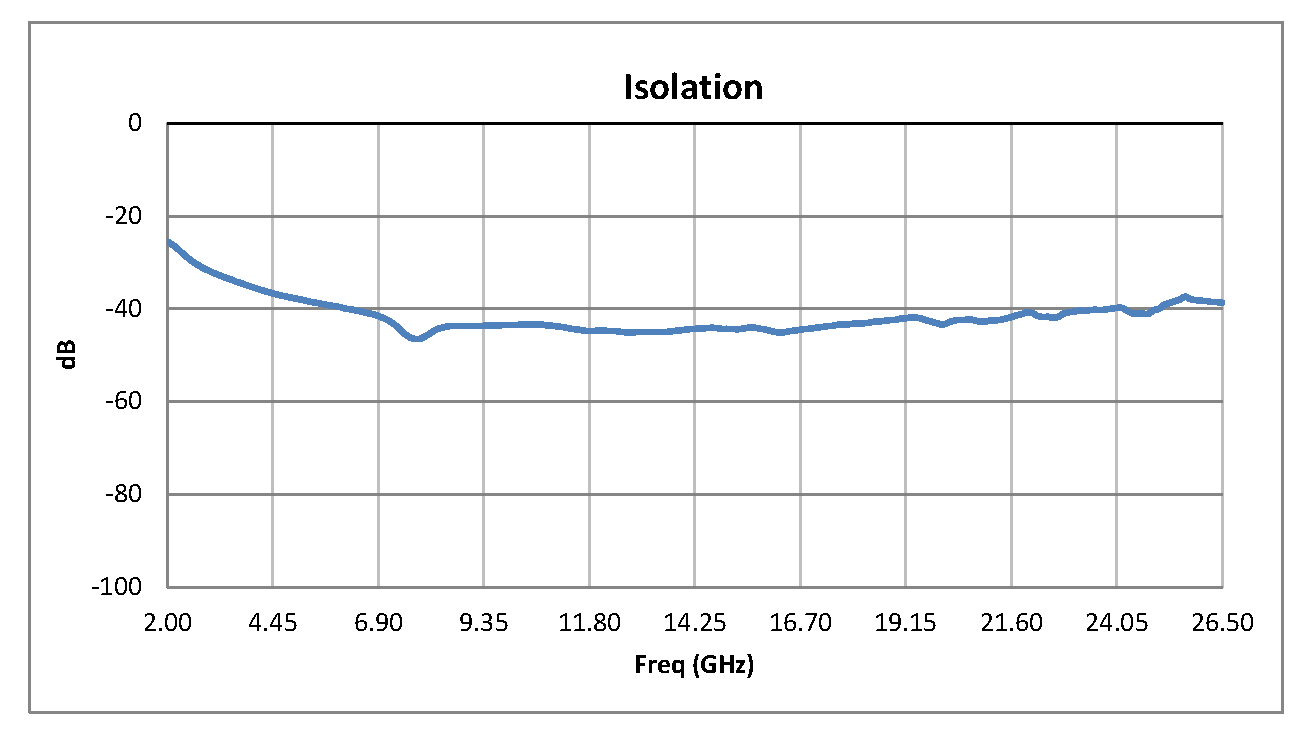

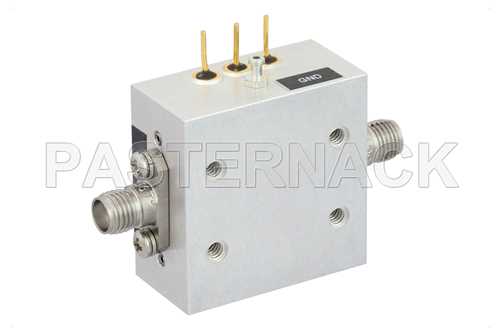

PE71S2016 | 吸收 |
2,000-26,500 |
25 |
4.5 |
150 |
1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

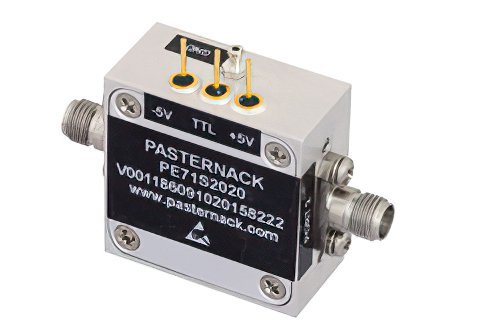

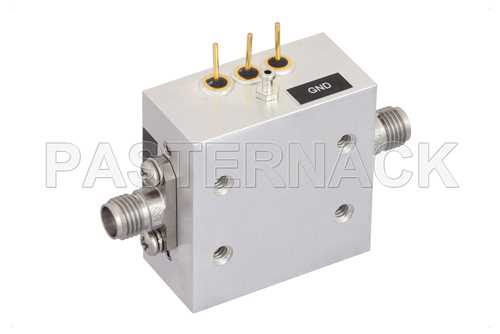

PE71S2020 | 吸收 |
2,000至40,000 |
30 |
5 |
150 |
1 |
焊接插针 |
2.92mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

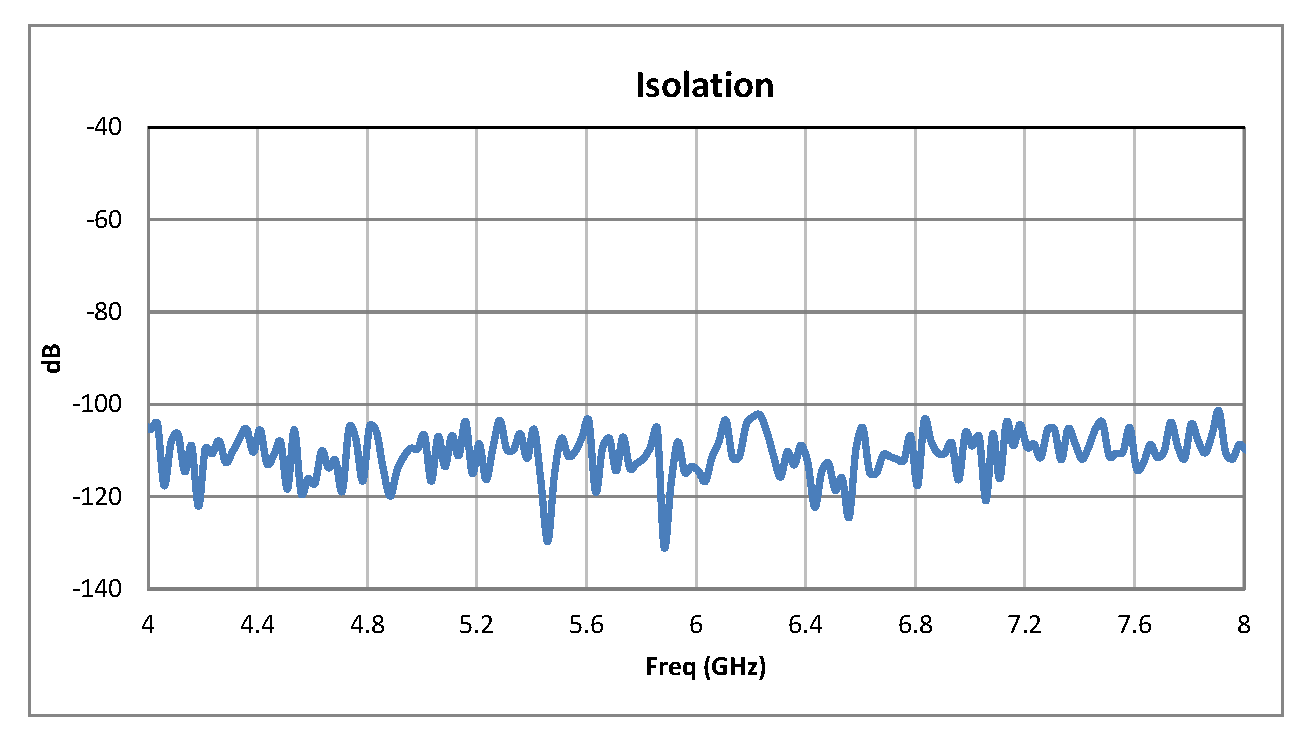

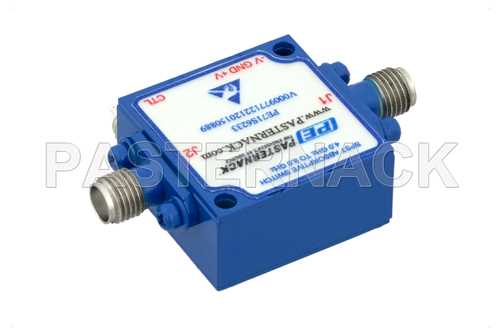

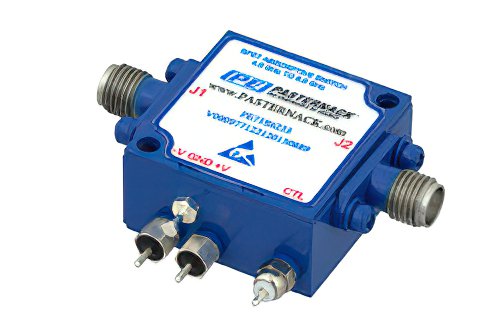

PE71S6233 | 吸收 |
4,000-8,000 |
75 |
1.8 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

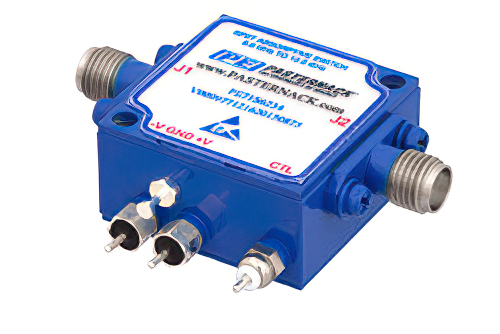

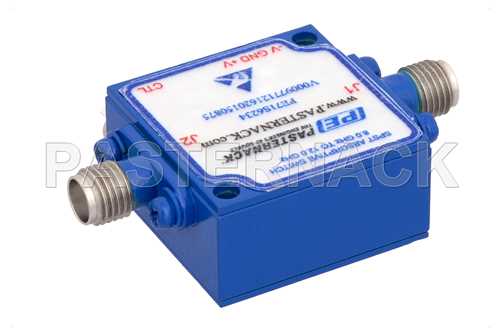

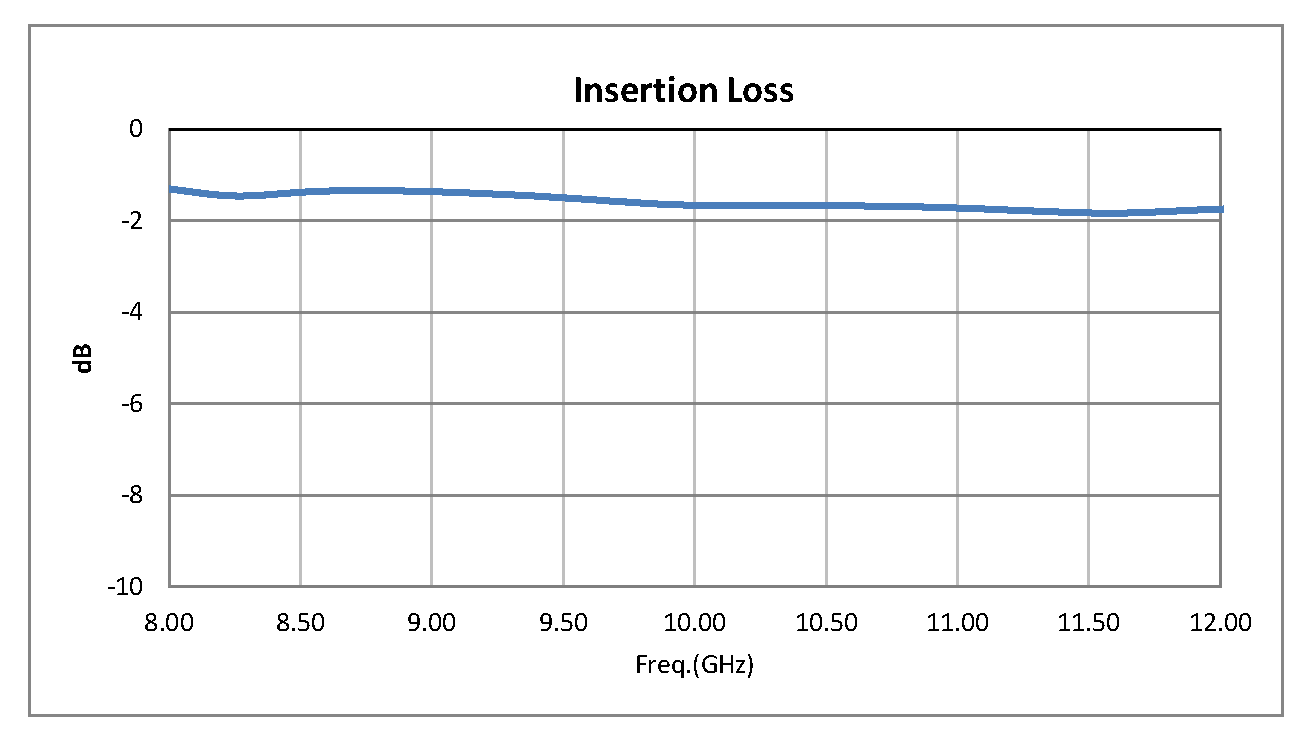

PE71S6234 | 吸收 |
8,000-12,000 |
70 |
1.8 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

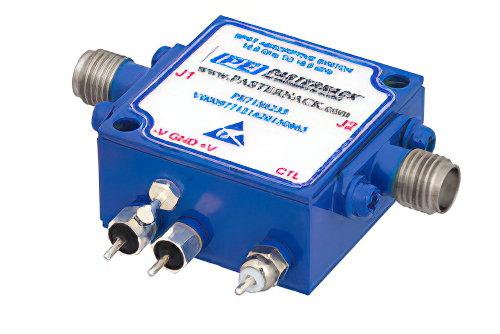

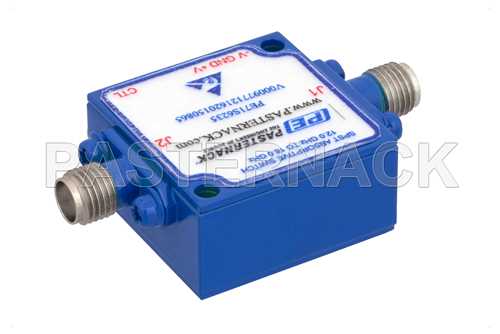

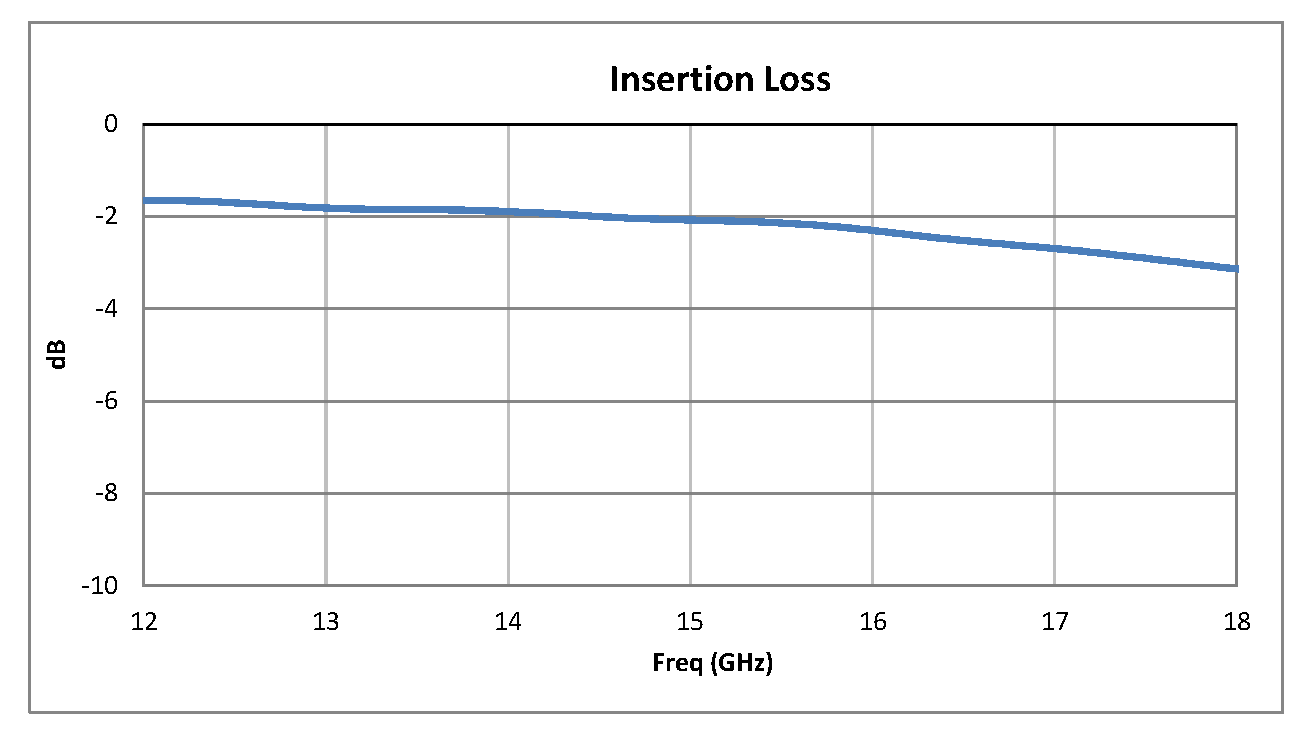

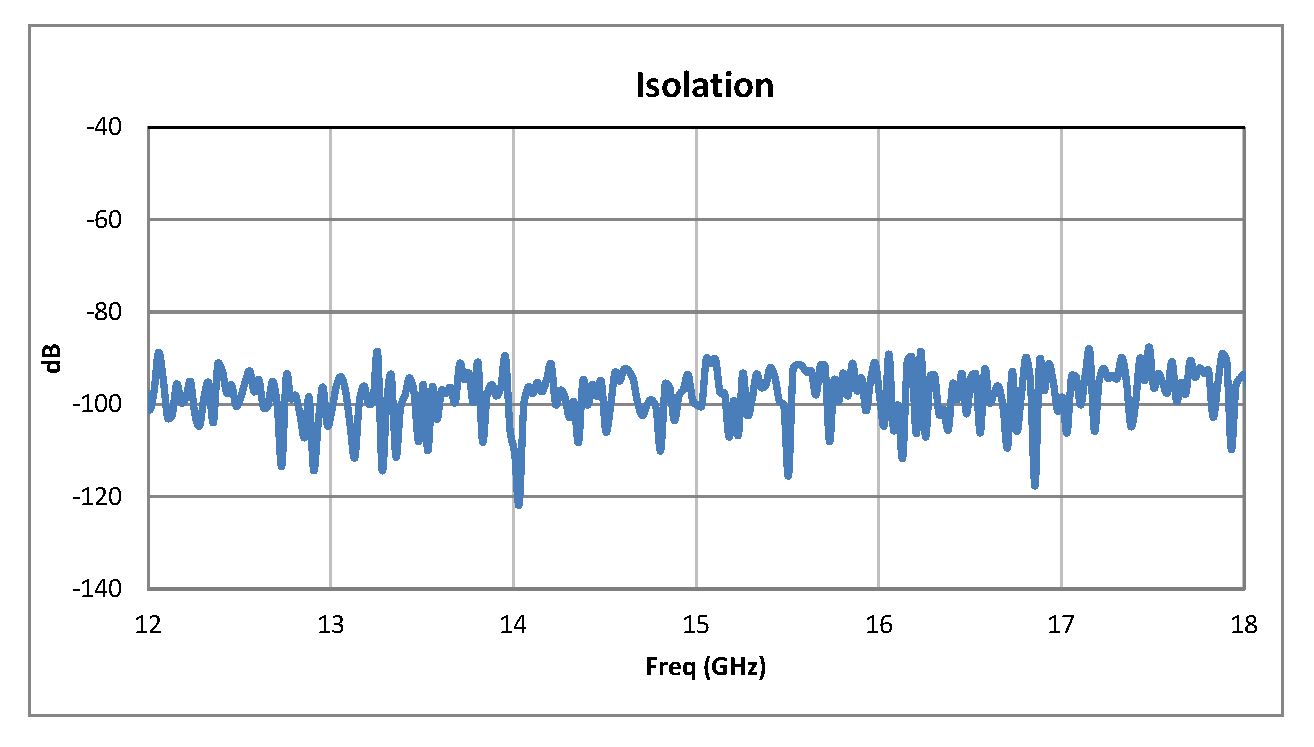

PE71S6235 | 吸收 |
12,000-18,000 |
65 |
2.8 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

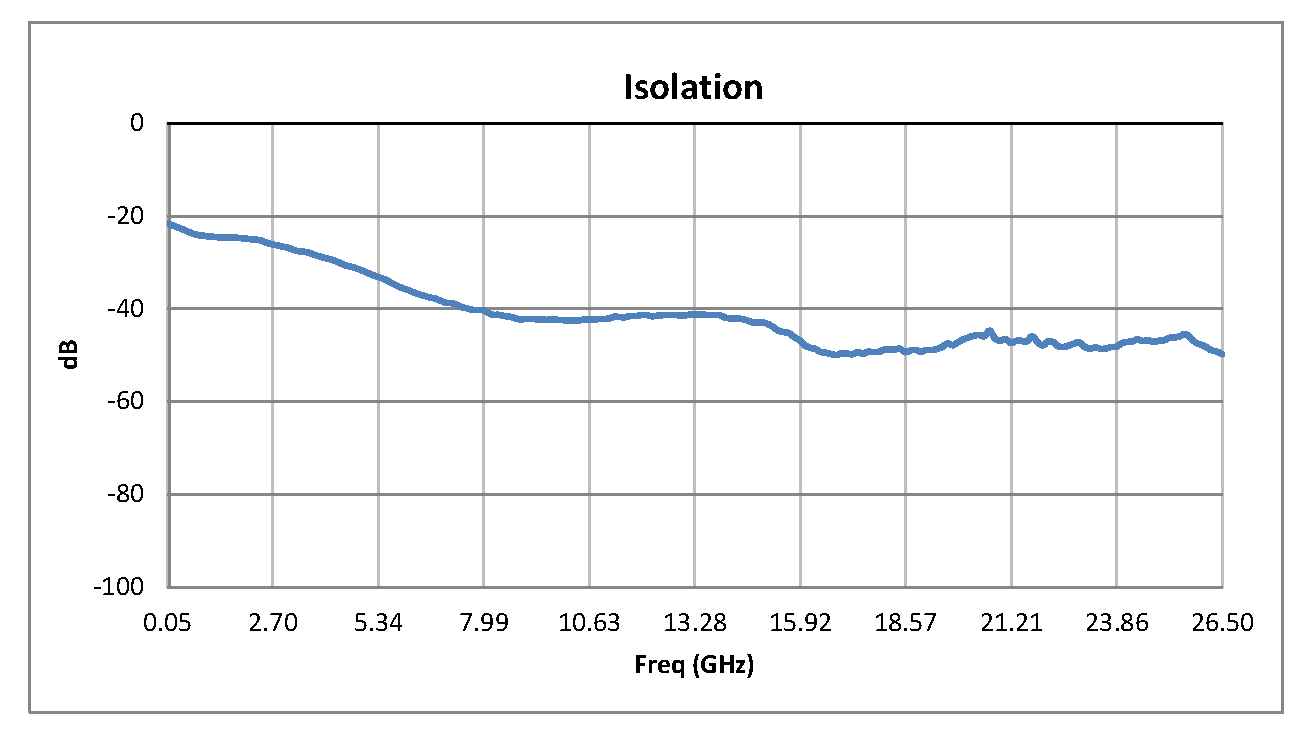

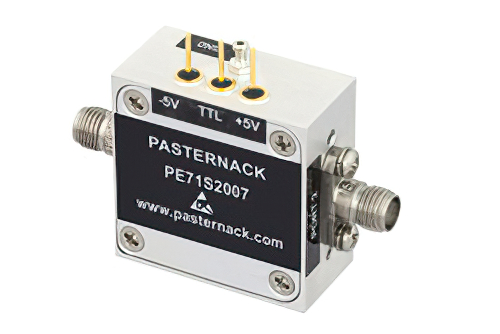

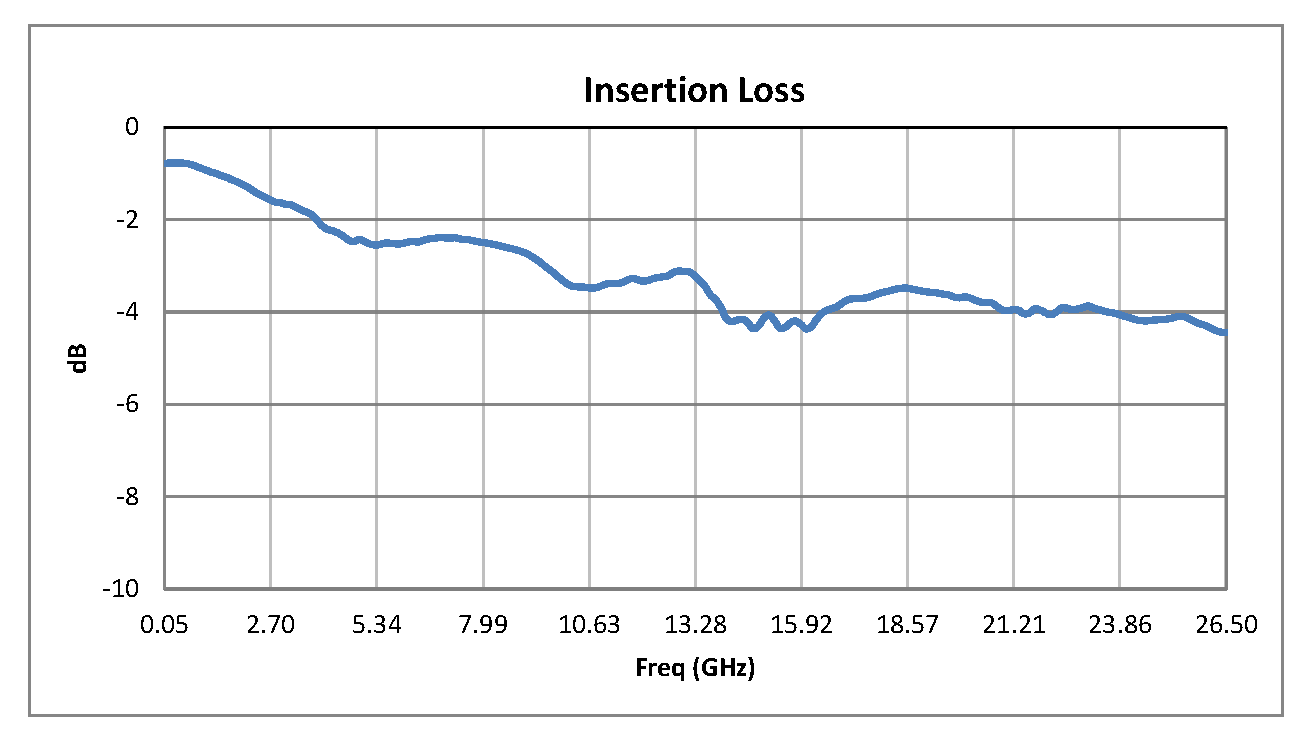

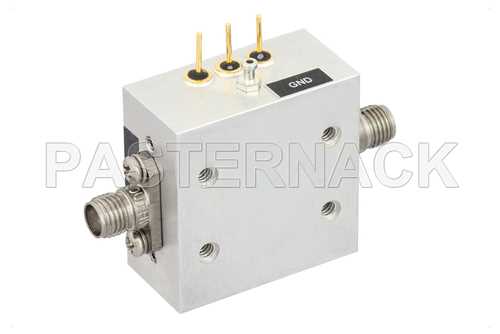

PE71S2007 | 反射 |
50-26,500 |
20 |
5 |
150 |
1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

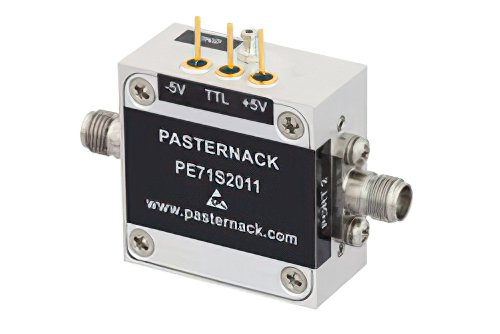

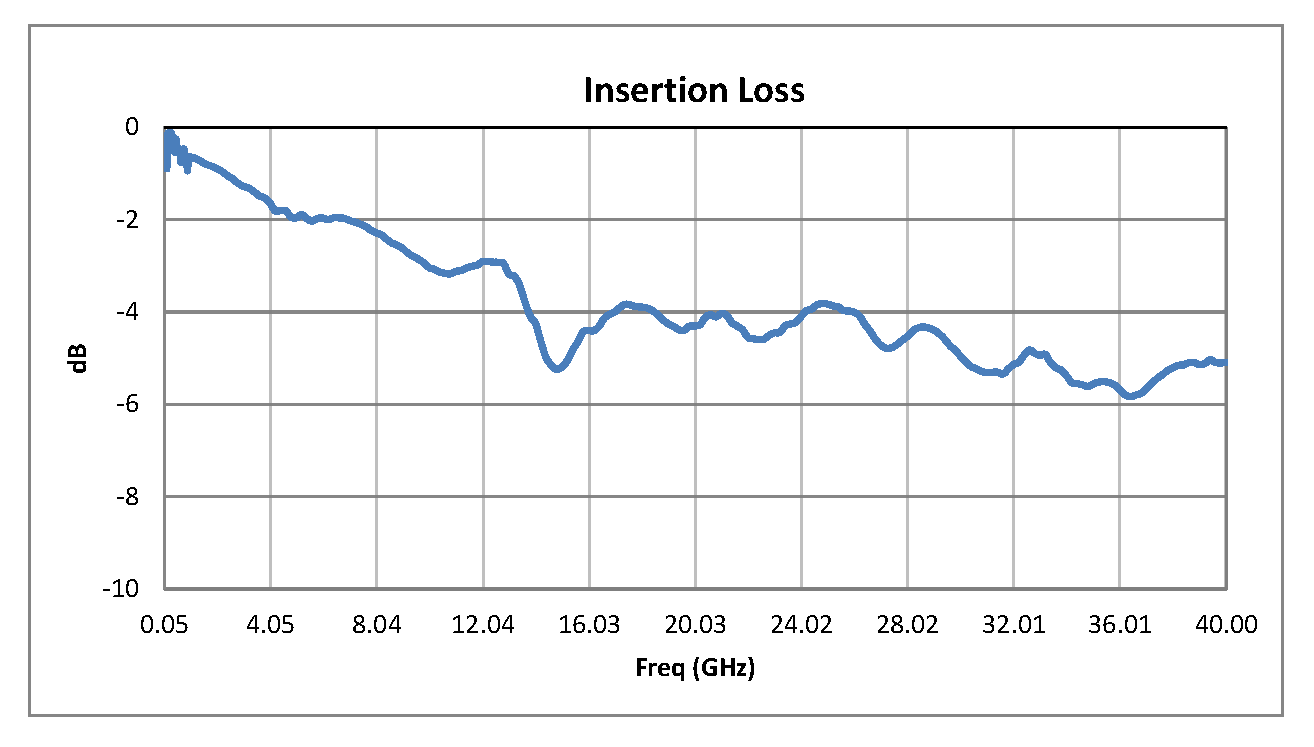

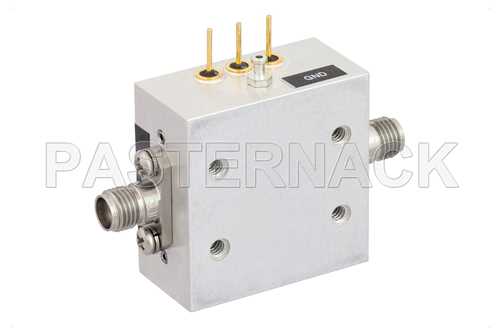

PE71S2011 | 反射 |
50-40,000 |
25 |
6.5 |
150 |
1 |
焊接插针 |
2.92mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

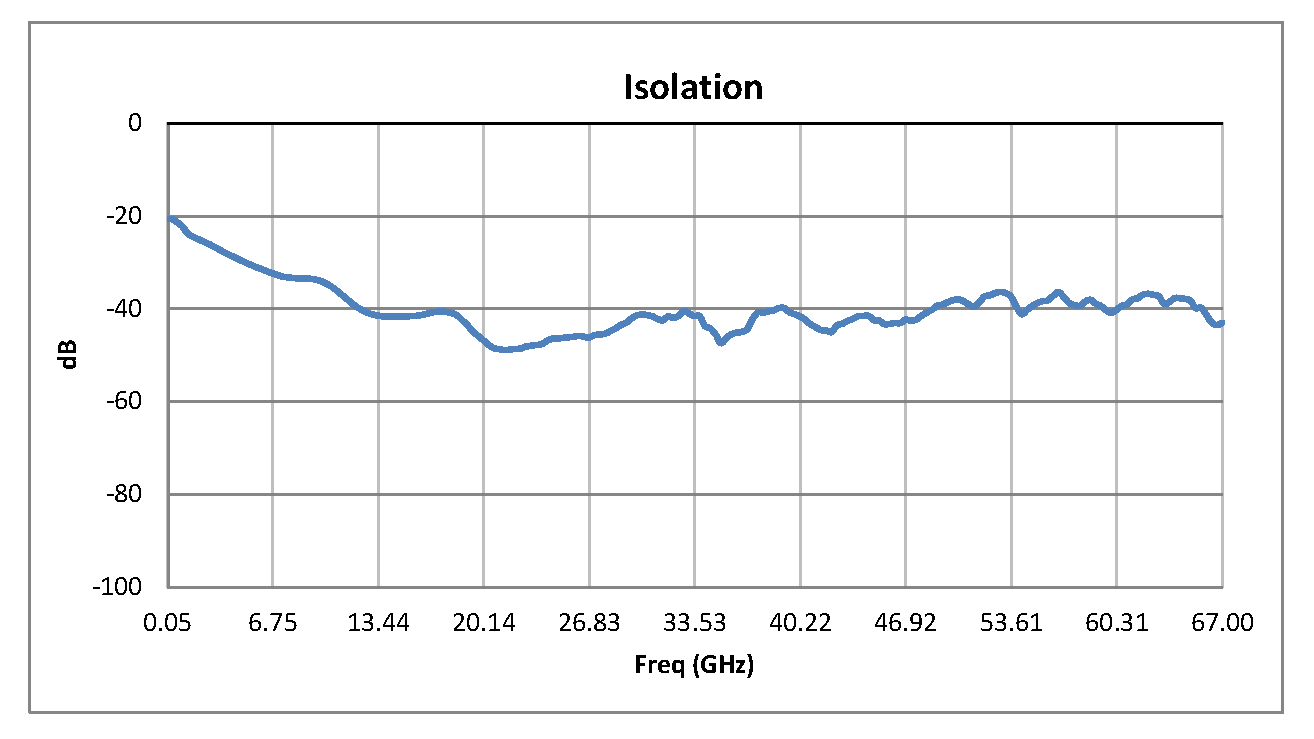

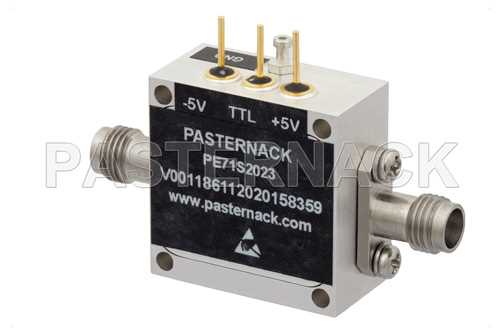

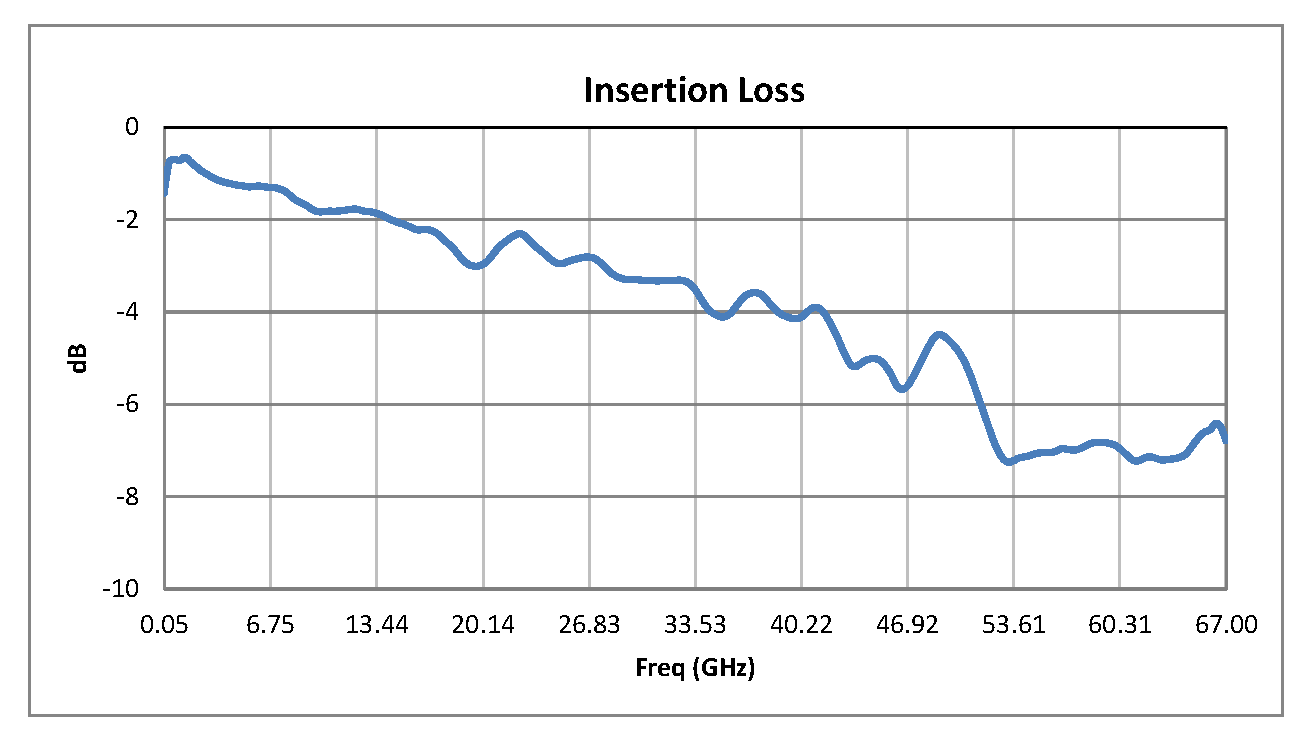

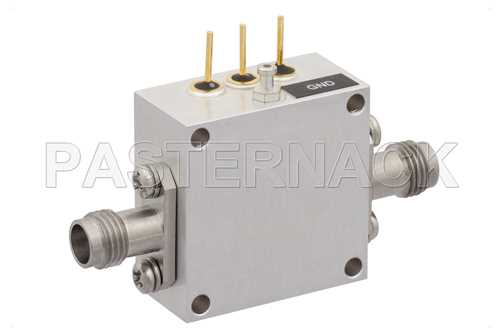

PE71S2023 | 反射 |
50-67,000 |
20 |
8.5 |
150 |
0.5 |
焊接插针 |
1.85mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

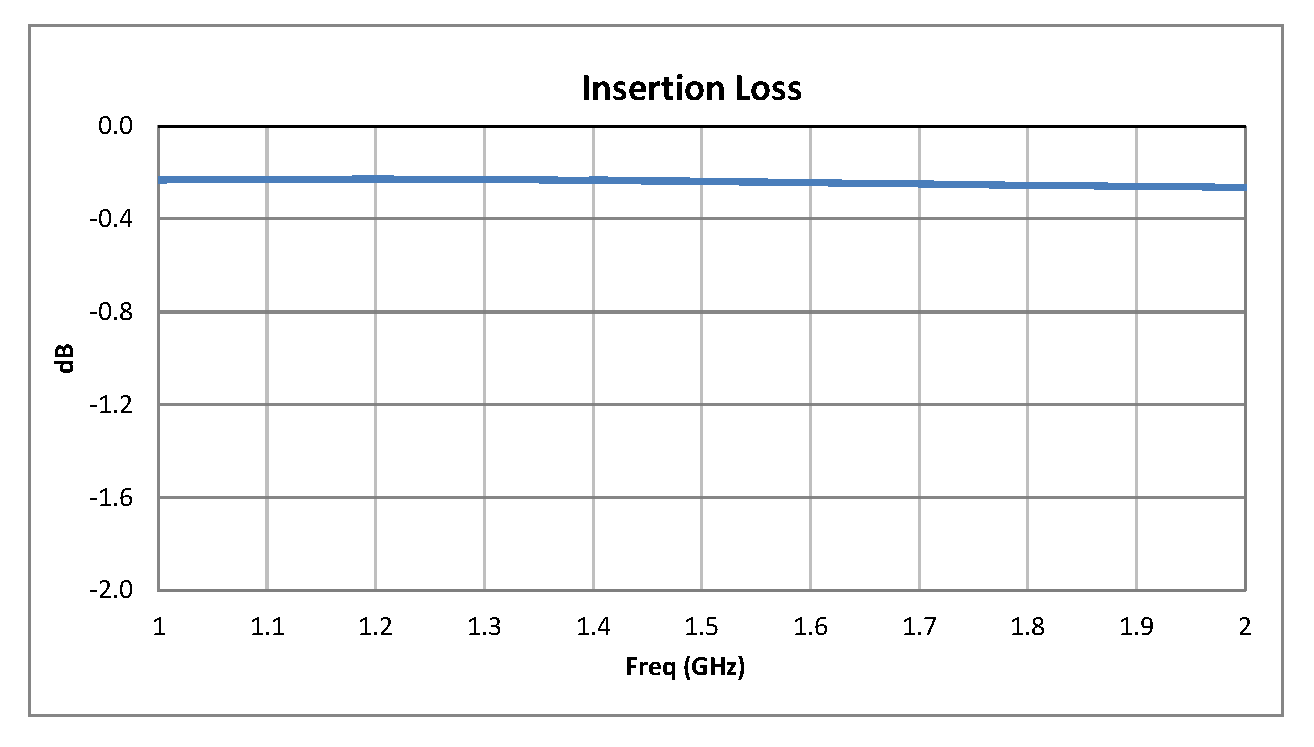

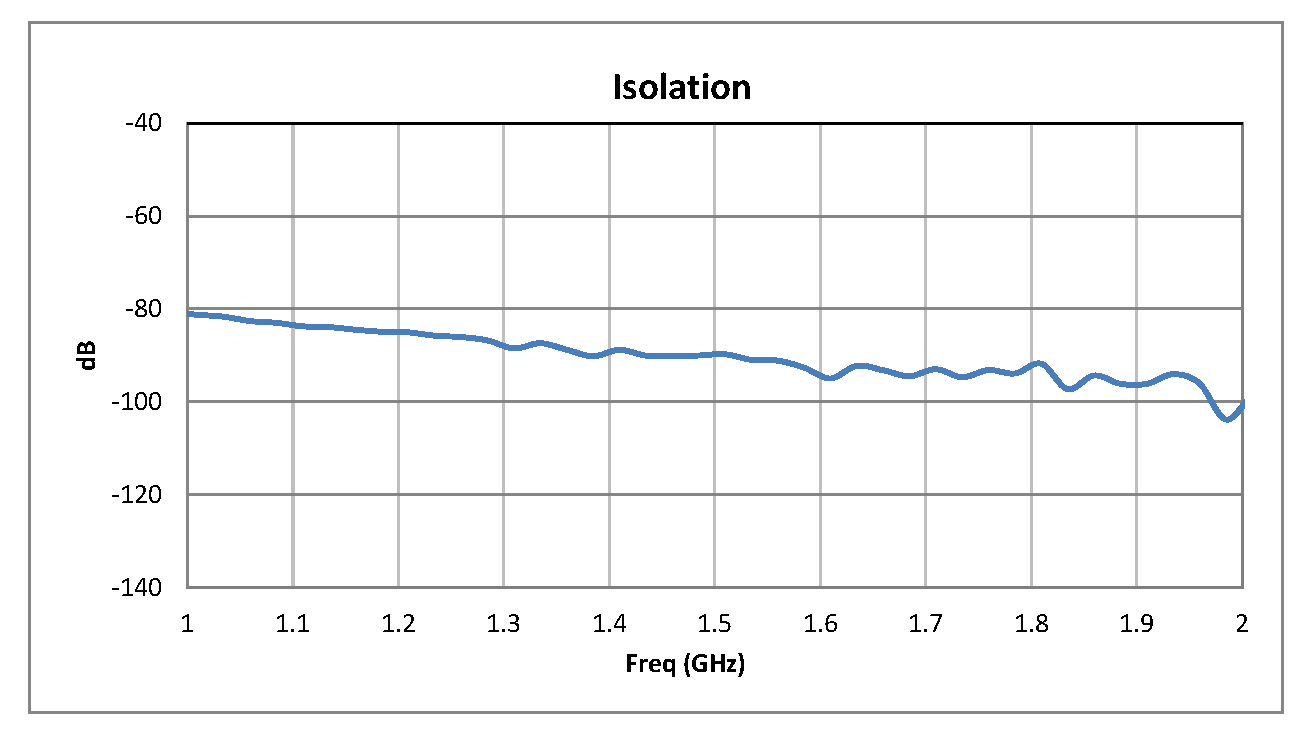

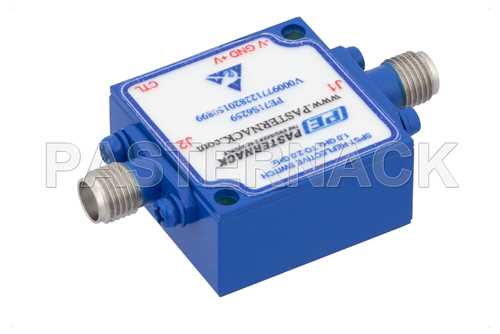

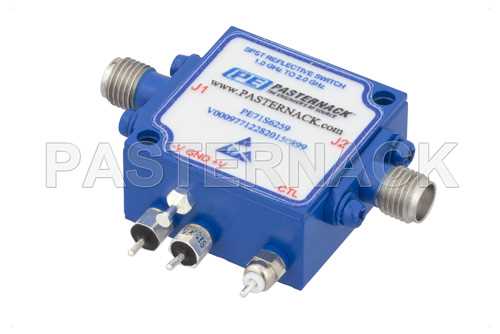

PE71S6259 | 反射 |
1,000-2,000 |
80 |
0.75 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

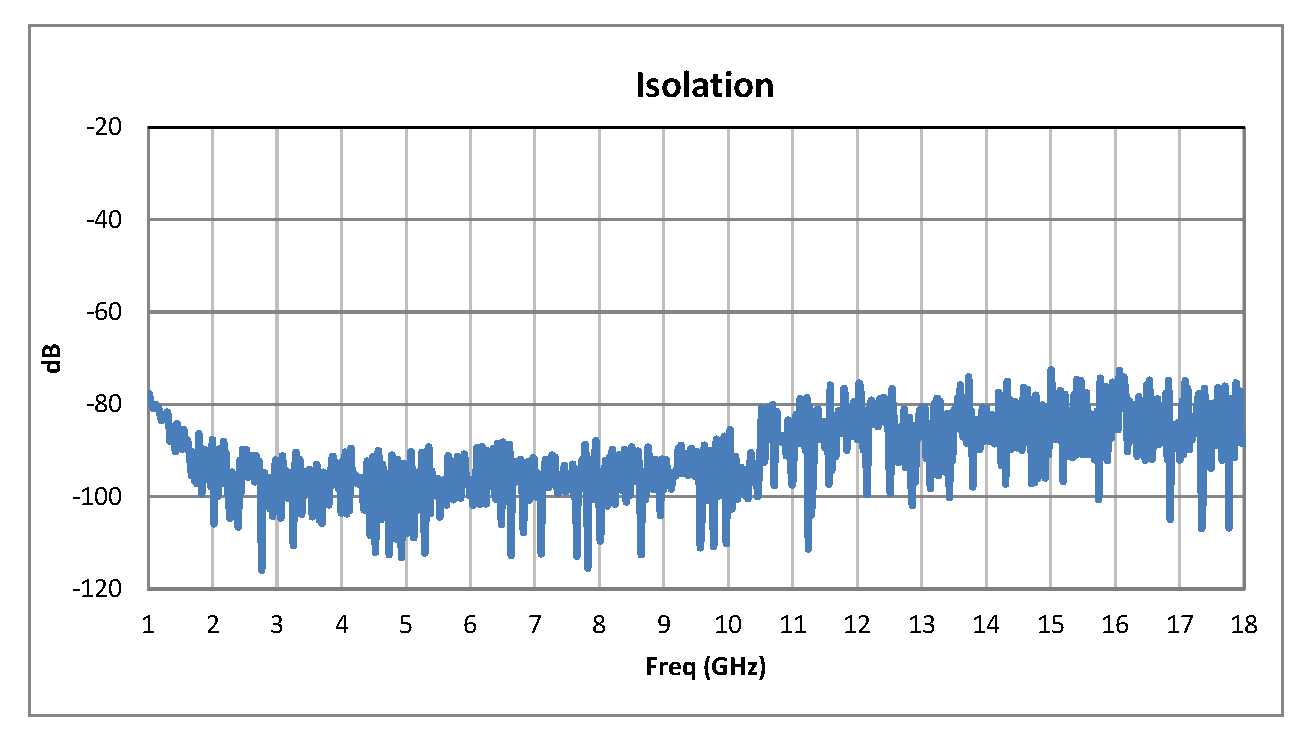

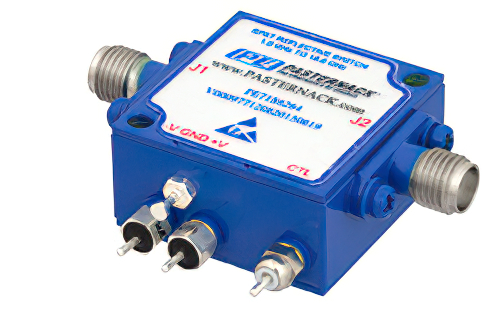

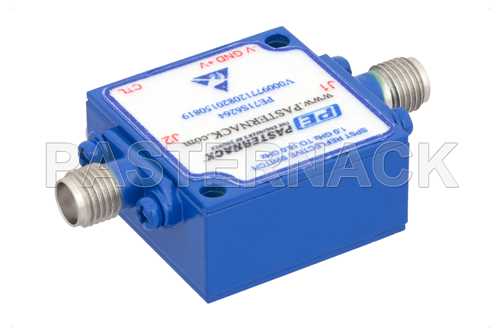

PE71S6264 | 反射 |
1,000-18,000 |
65 |
2.5 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

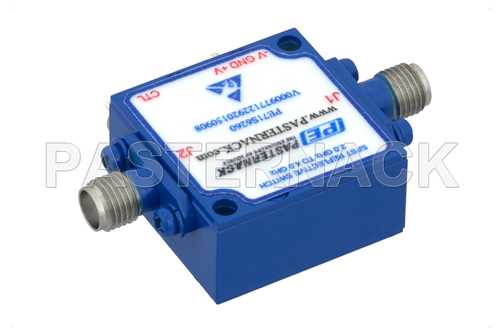

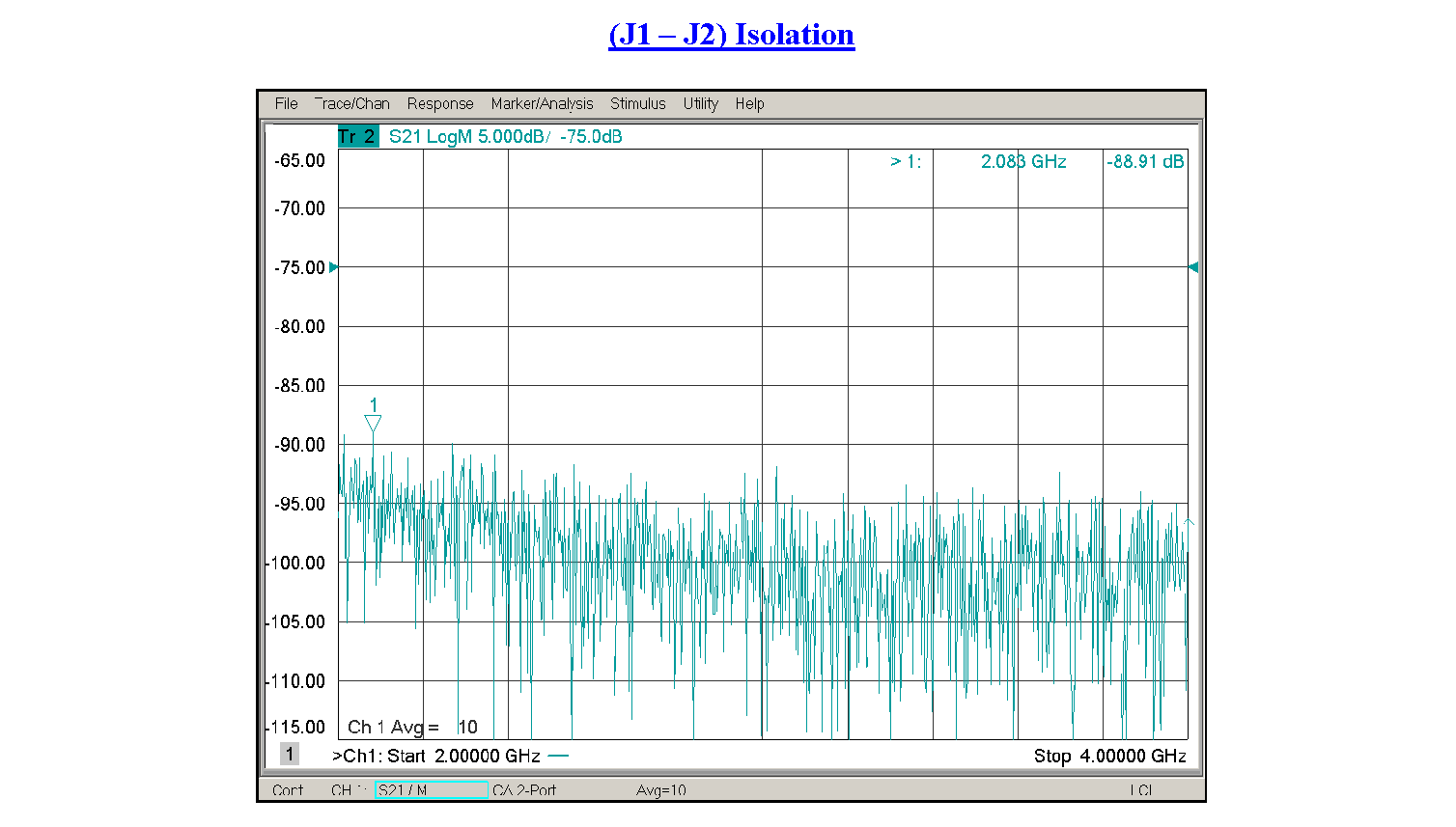

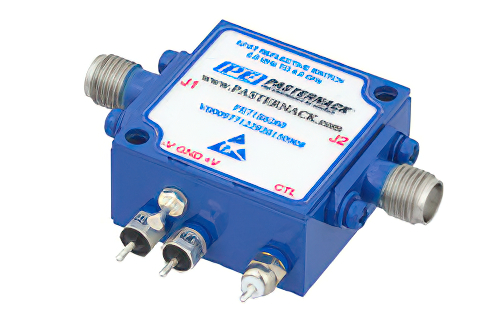

PE71S6260 | 反射 |
2,000-4,000 |
75 |
0.85 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

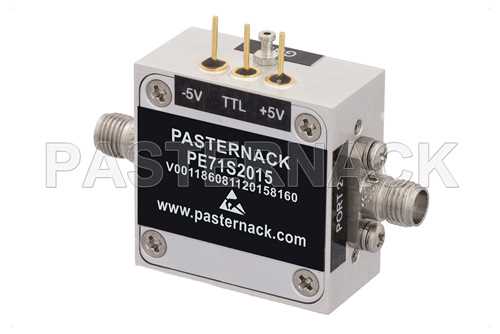

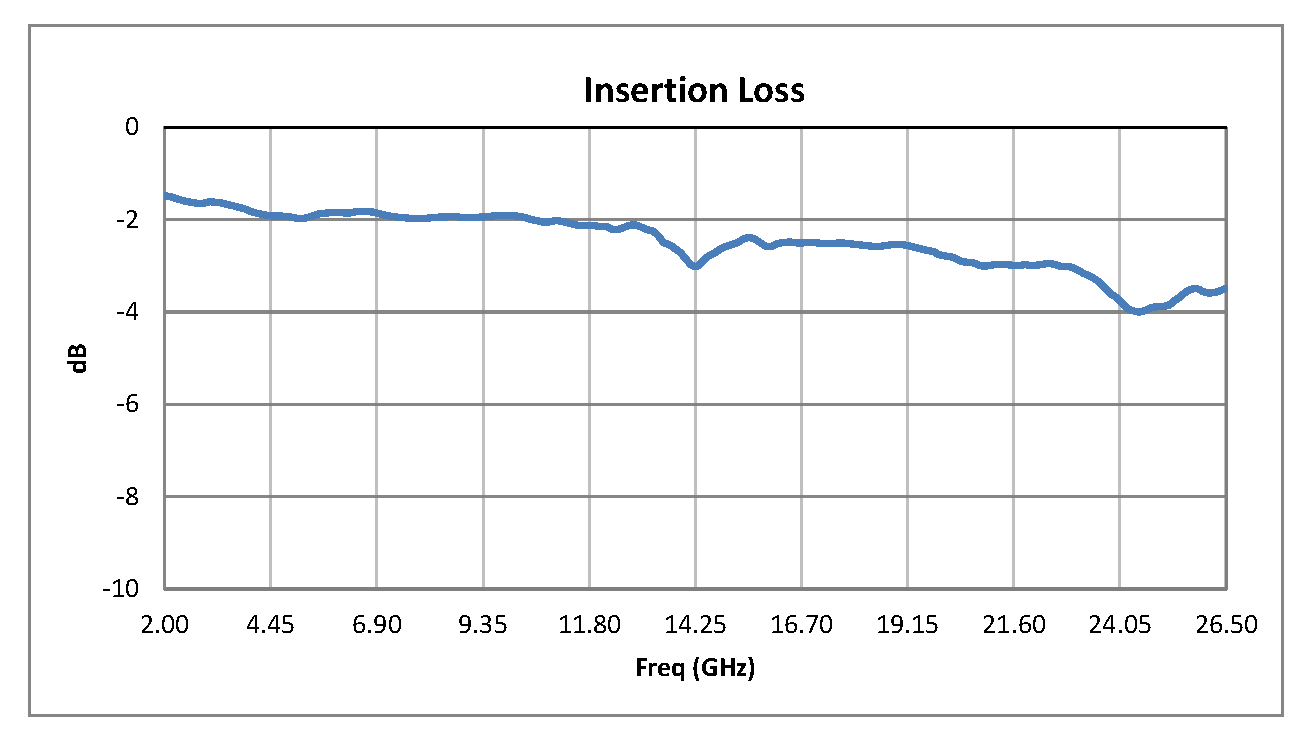

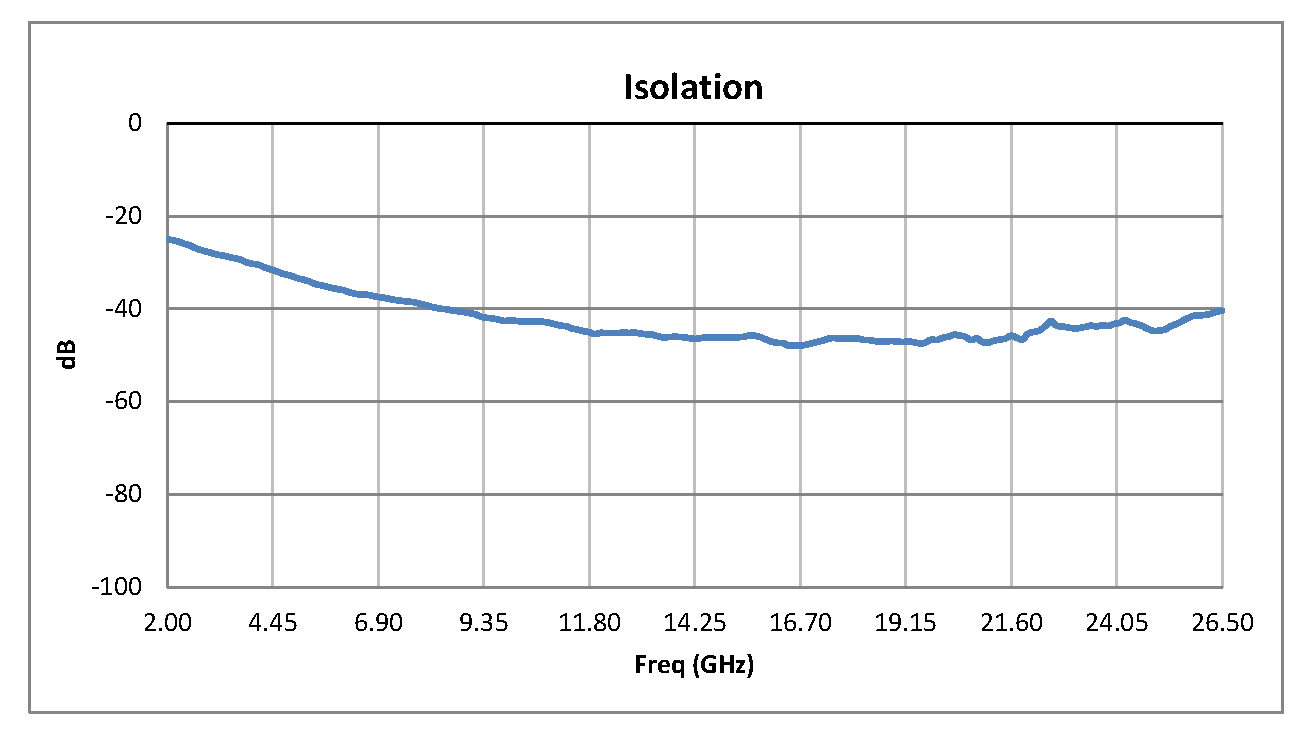

PE71S2015 | 反射 |
2,000-26,500 |
20 |
4.5 |
150 |
1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

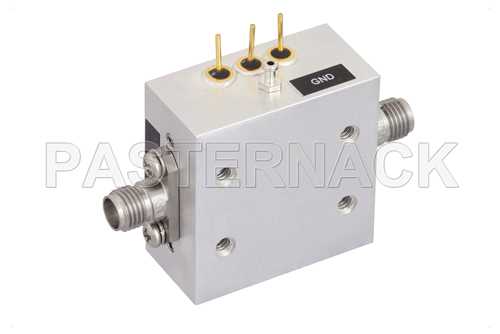

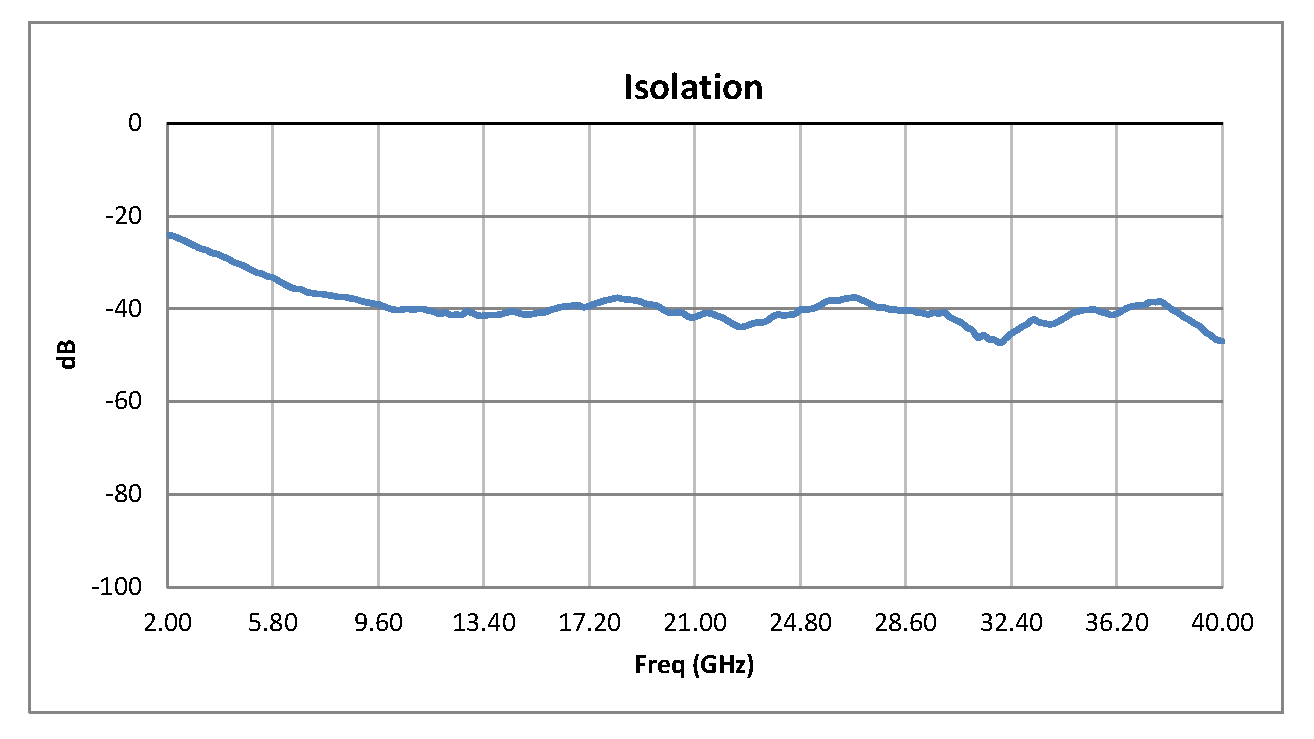

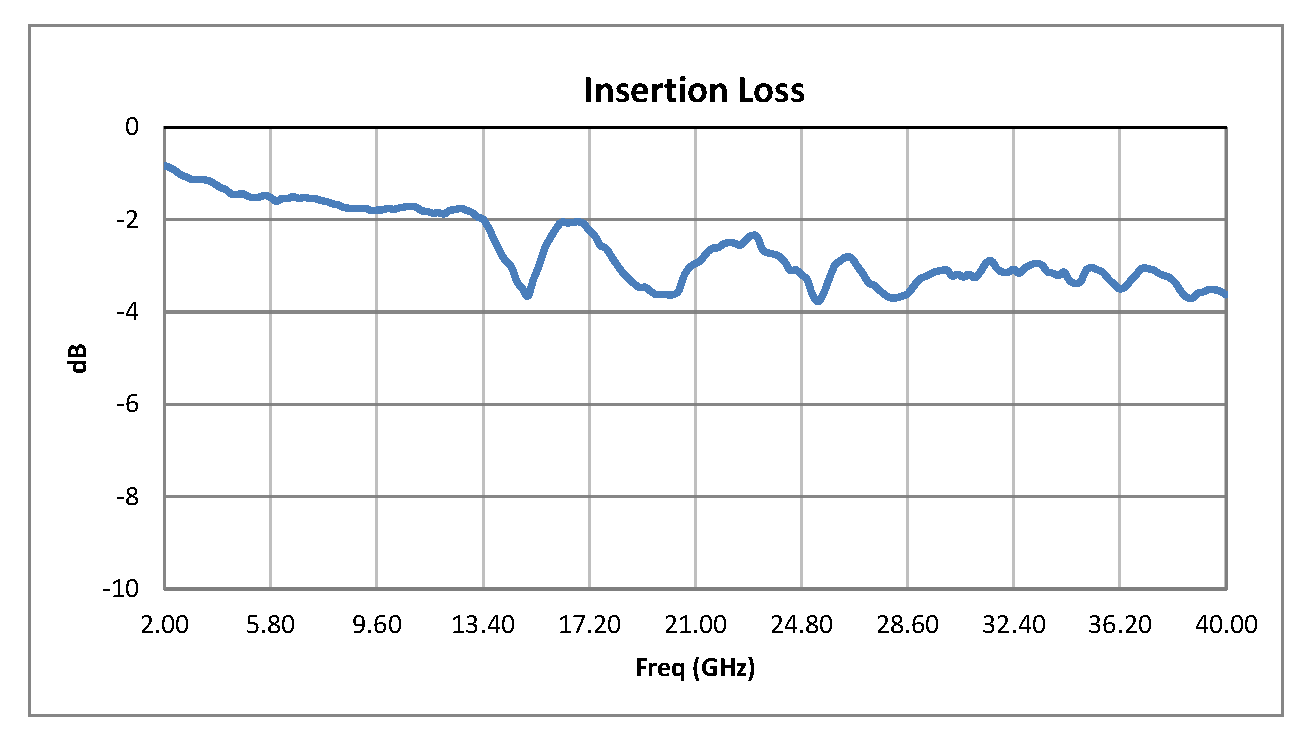

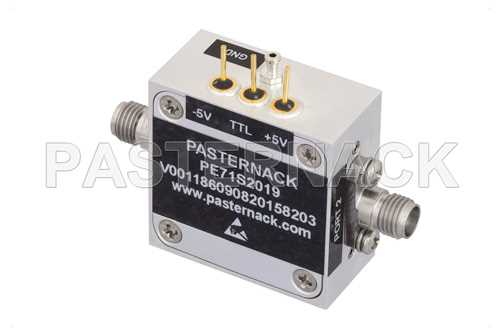

PE71S2019 | 反射 |
2,000至40,000 |
20 |
4 |
150 |
1 |
焊接插针 |
2.92mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

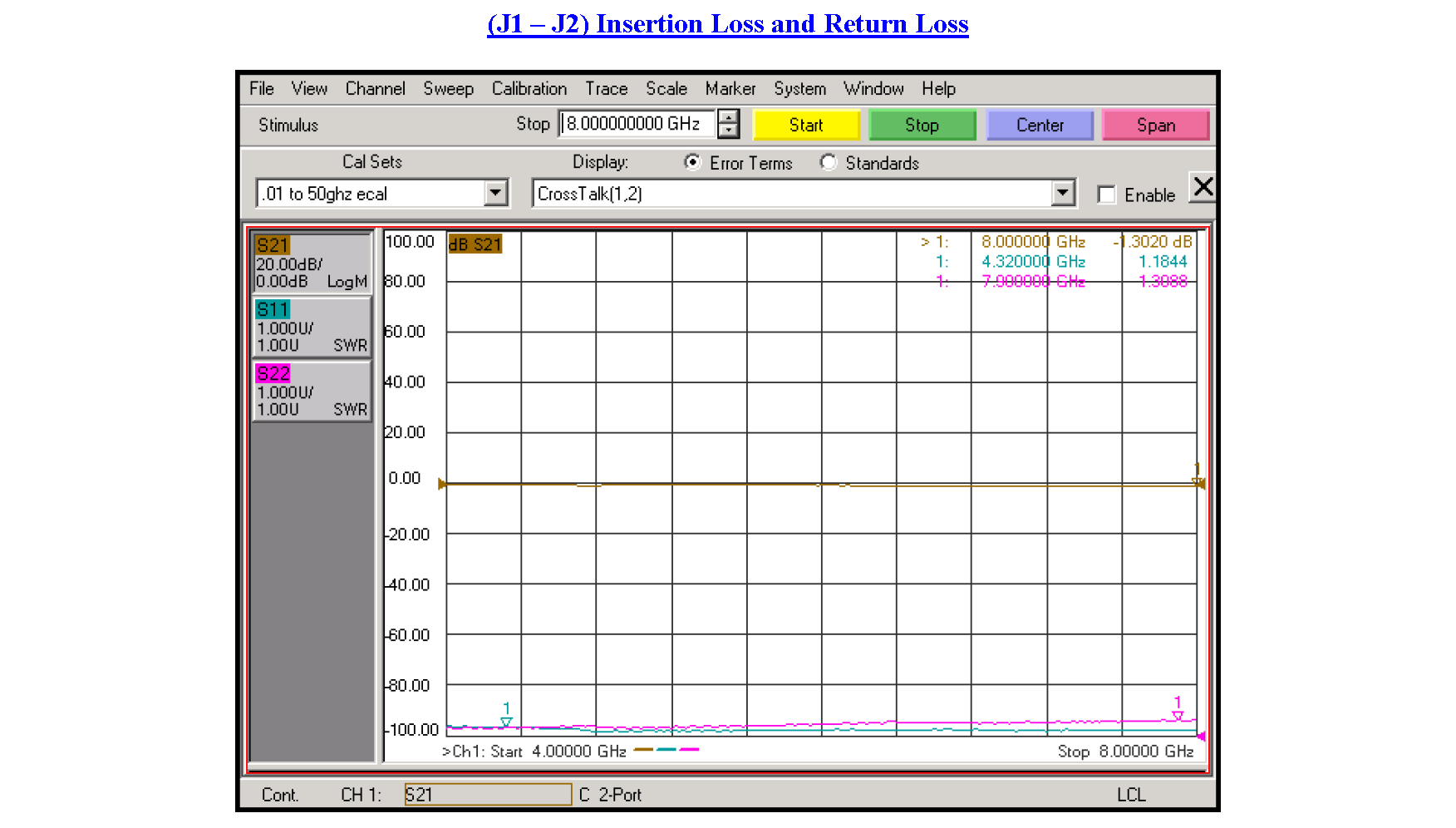

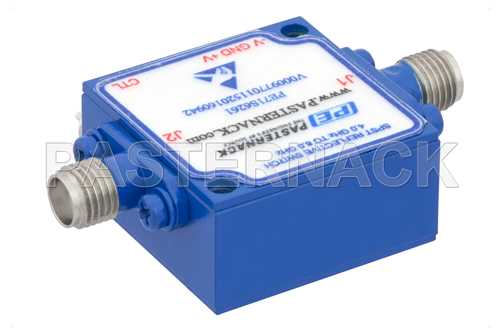

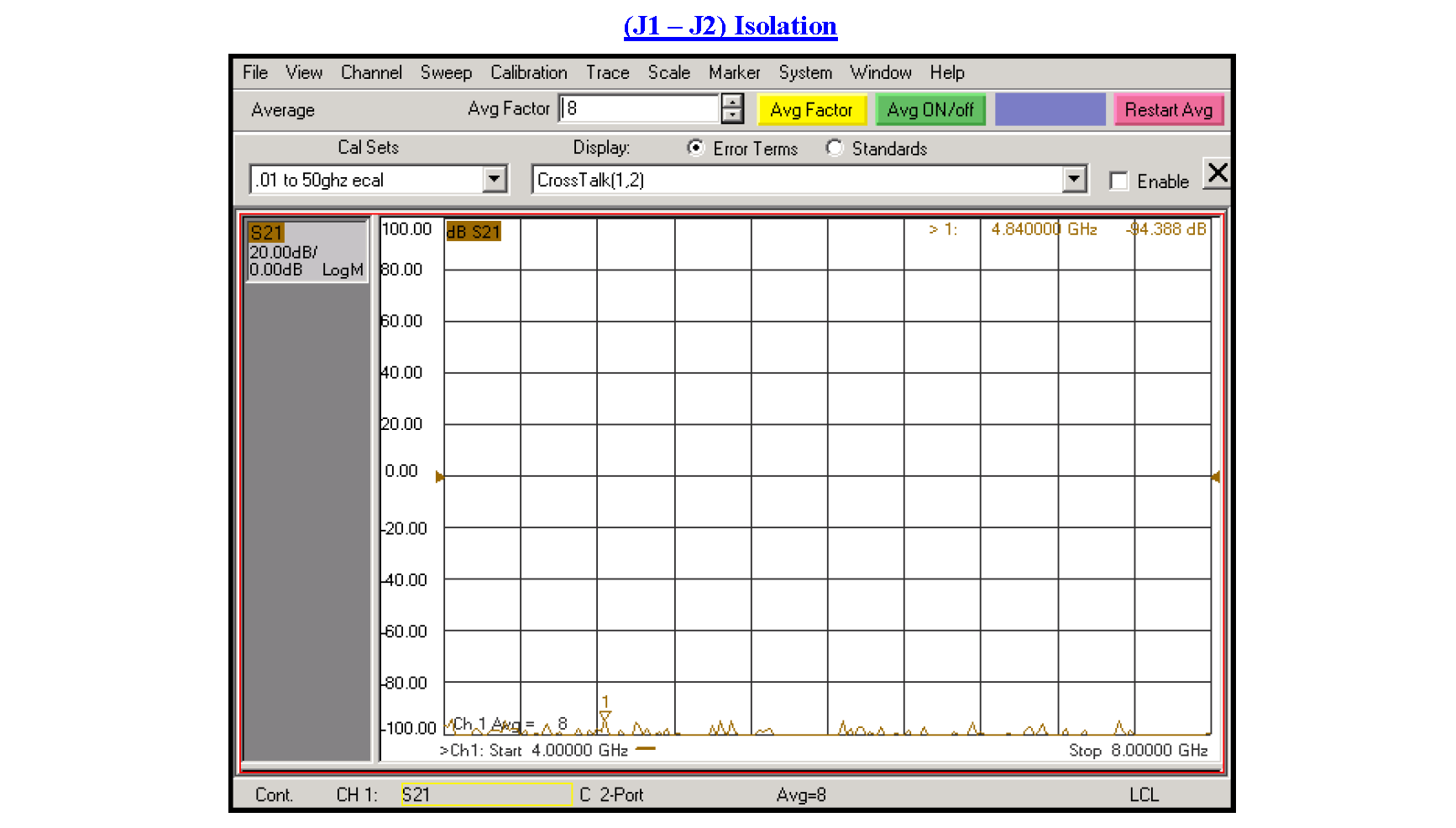

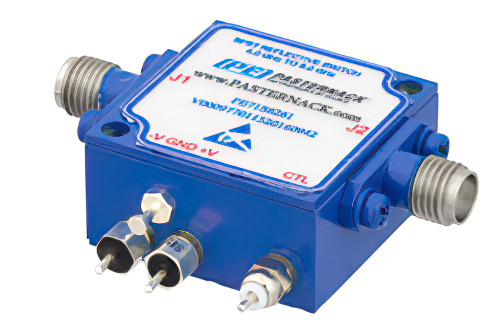

PE71S6261 | 反射 |
4,000-8,000 |
75 |
1.5 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

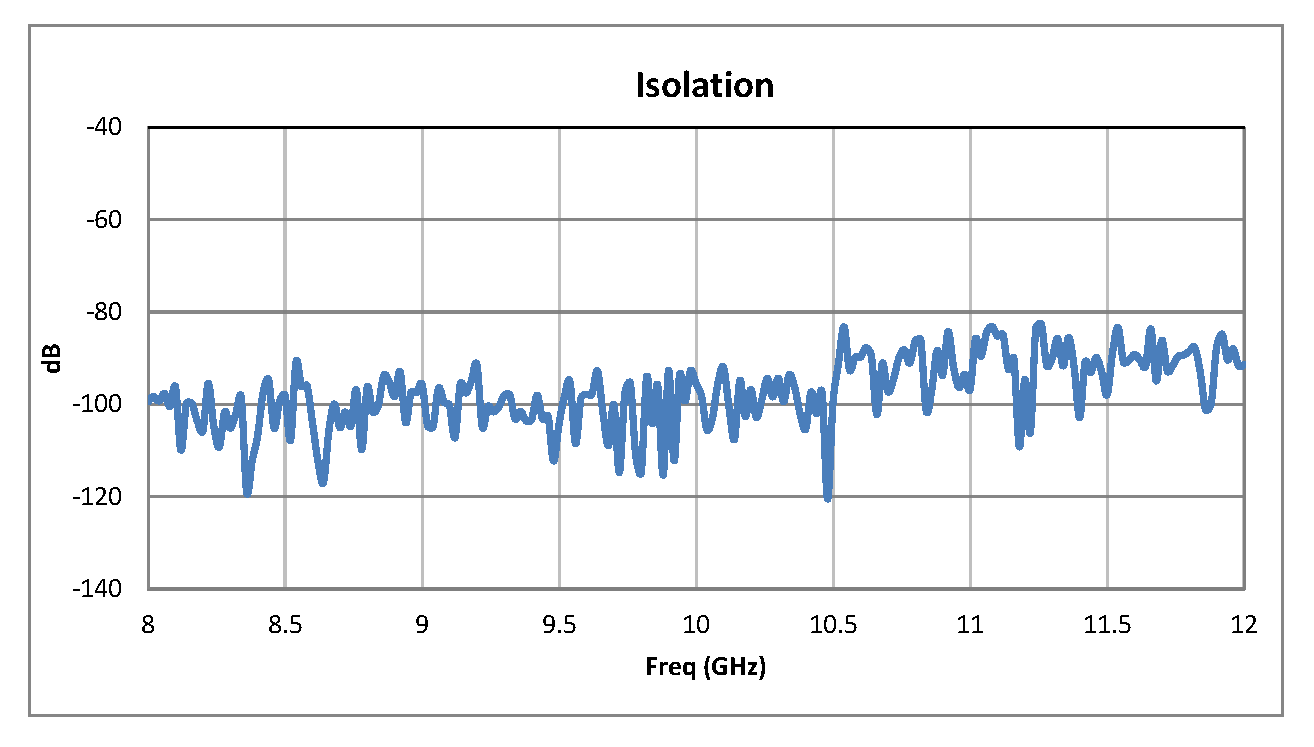

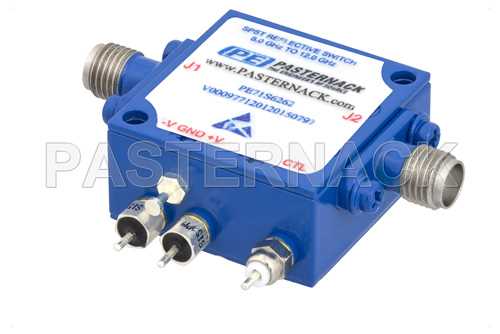

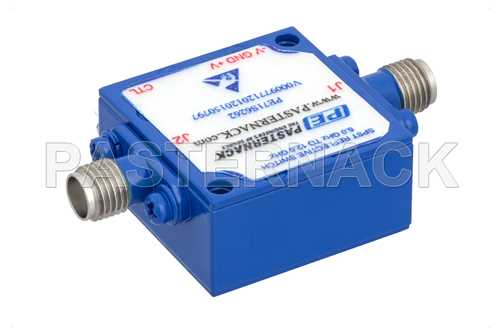

PE71S6262 | 反射 |
8,000-12,000 |
70 |
1.8 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

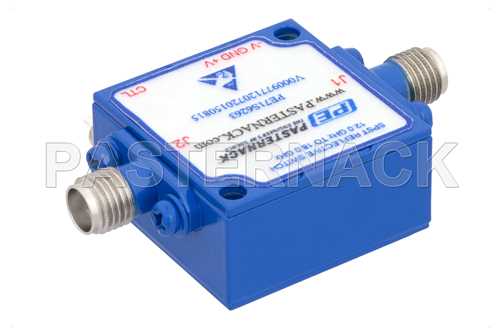

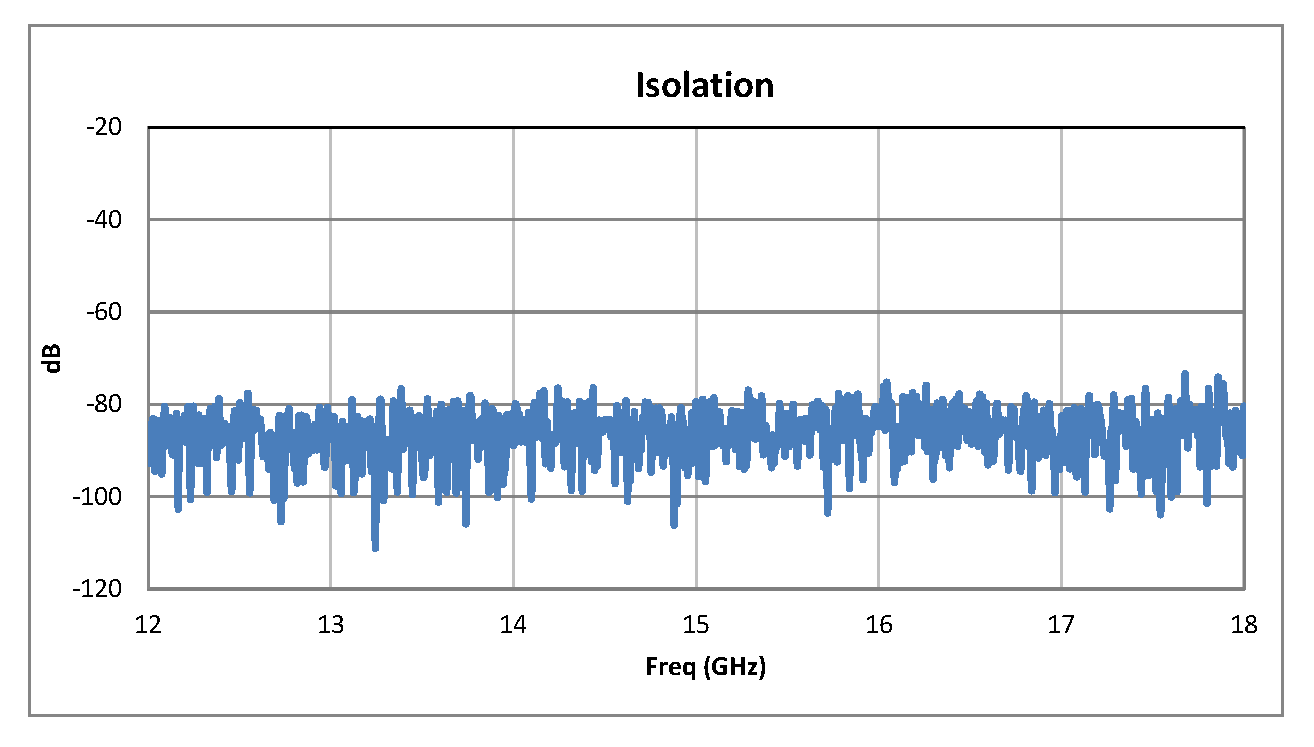

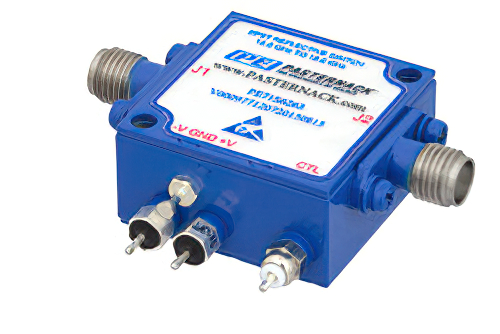

PE71S6263 | 反射 |
12,000-18,000 |
65 |
2.5 |
50 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
