零件编号
及更多
视图
开关
设计
频率
范围
(GHz)
标准
隔离度
(dB)
标准
插入
损耗 (dB)
标准
开关
时间 (ns)
最大射频输入
功率 (CW)
(瓦)
TTL控制
连接器
类型
现场
可更换
400 928 5100
一件起发,当天发货！

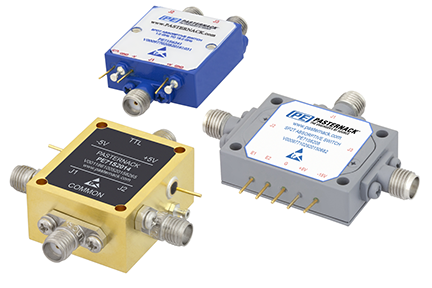

Pasternack推出22种新型号的单刀双掷 (SPDT) PIN二极管开关，频段范围为10 MHz至67 GHz。 设计特点为低至1.2 dB的出色插入损耗，高达80 dB的隔离度水平，以及低至100 nsec的快速开关速度级别。 可提供军用级耐用同轴封装，集成TTL可兼容逻辑控制电路，部分型号支持现场可更换连接器。
SPDT PIN二极管开关
零件编号
及更多
视图
开关
设计
频率
范围
(MHz)
标准
隔离度
(dB)
标准
插入
损耗 (dB)
标准
开关
时间 (ns)
最大射频输入
功率 (CW)
(瓦)
TTL控制
连接器
类型
现场
可更换
 |

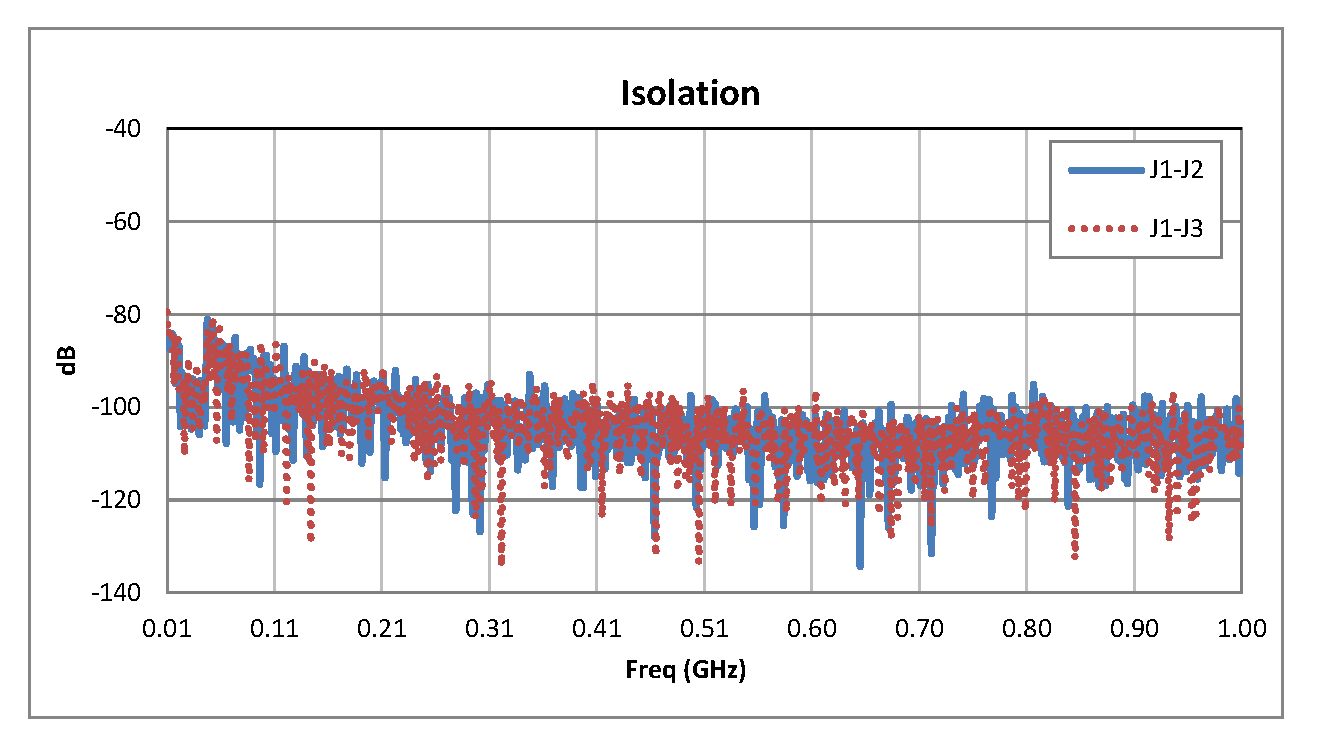

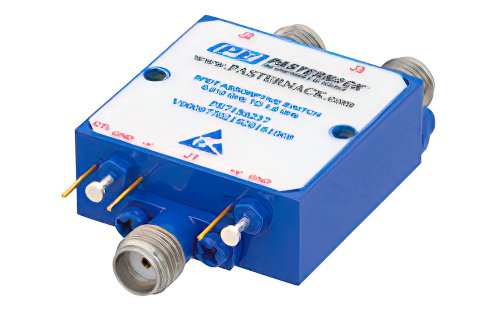

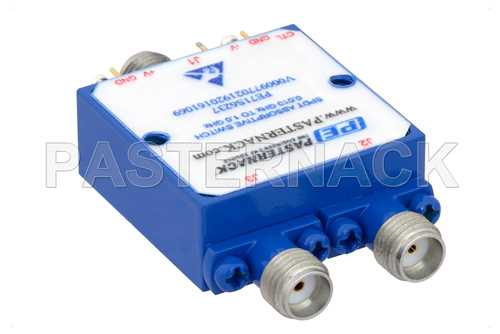

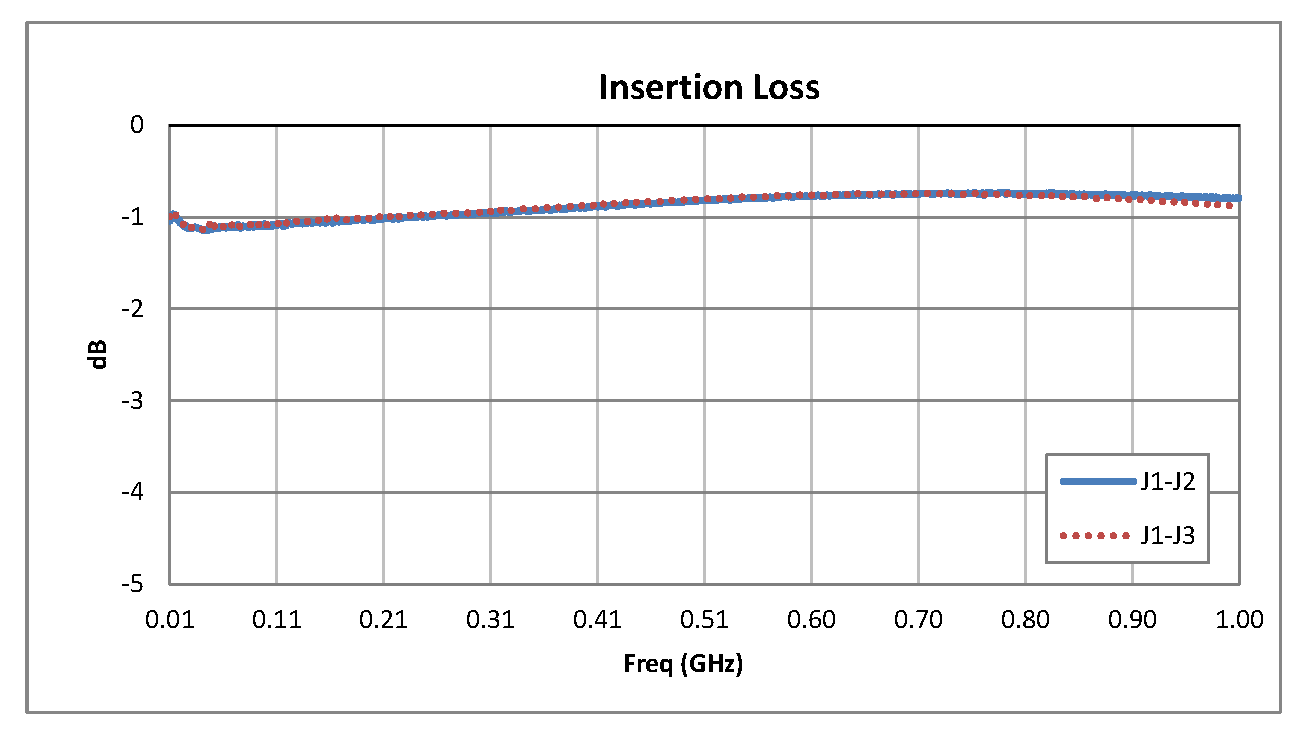

PE71S6237 | 吸收 |
10-1,000 |
80 |
1.3 |
200 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

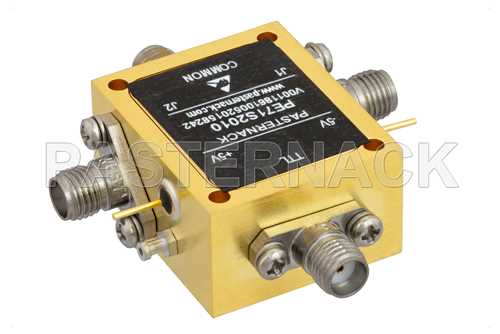

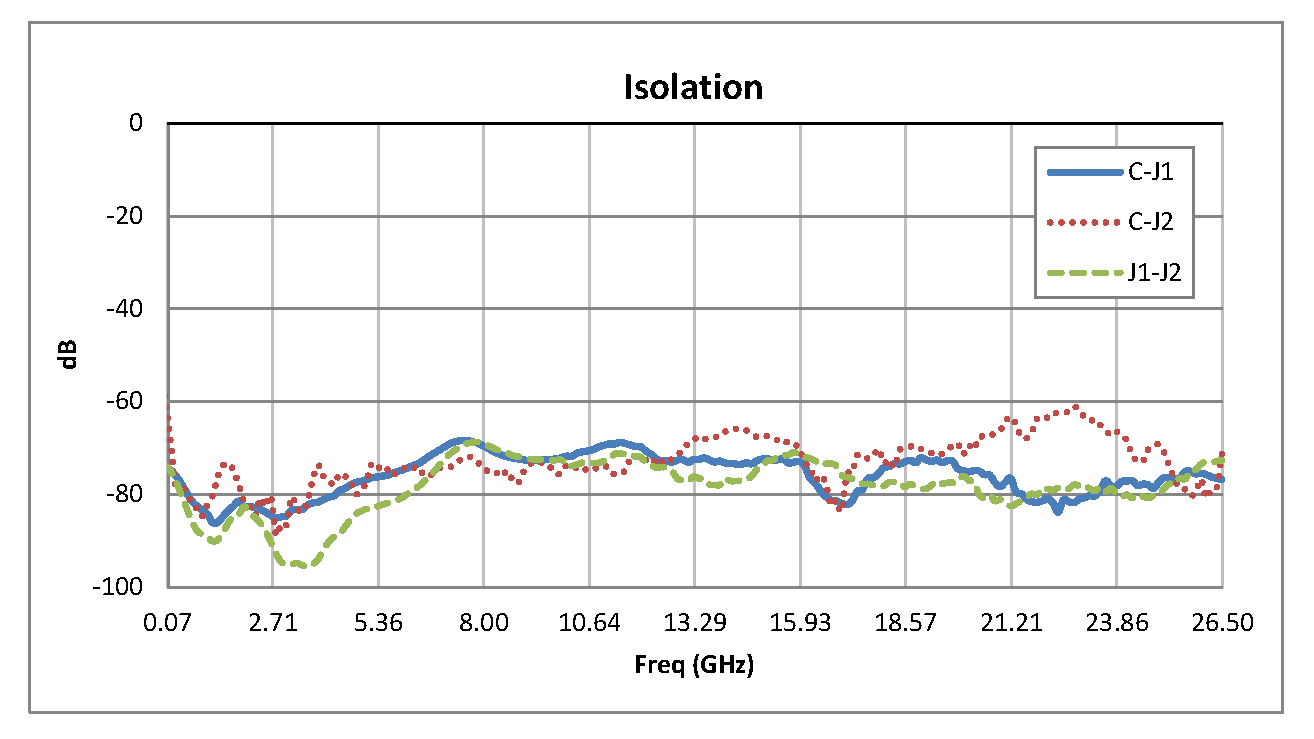

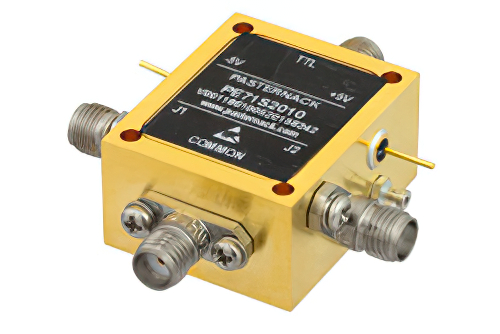

PE71S2010 | 吸收 |
70-26,500 |
55 |
5 |
100 |
0.5 |
SMA |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

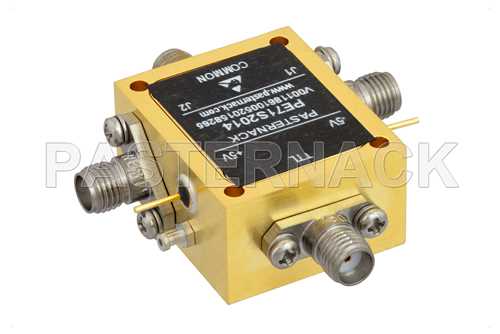

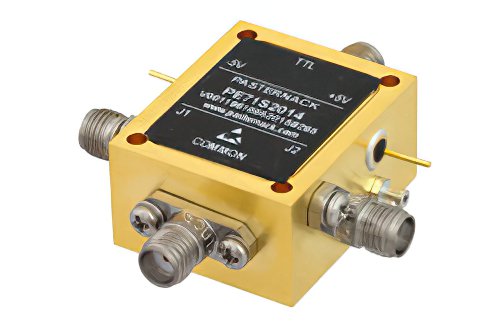

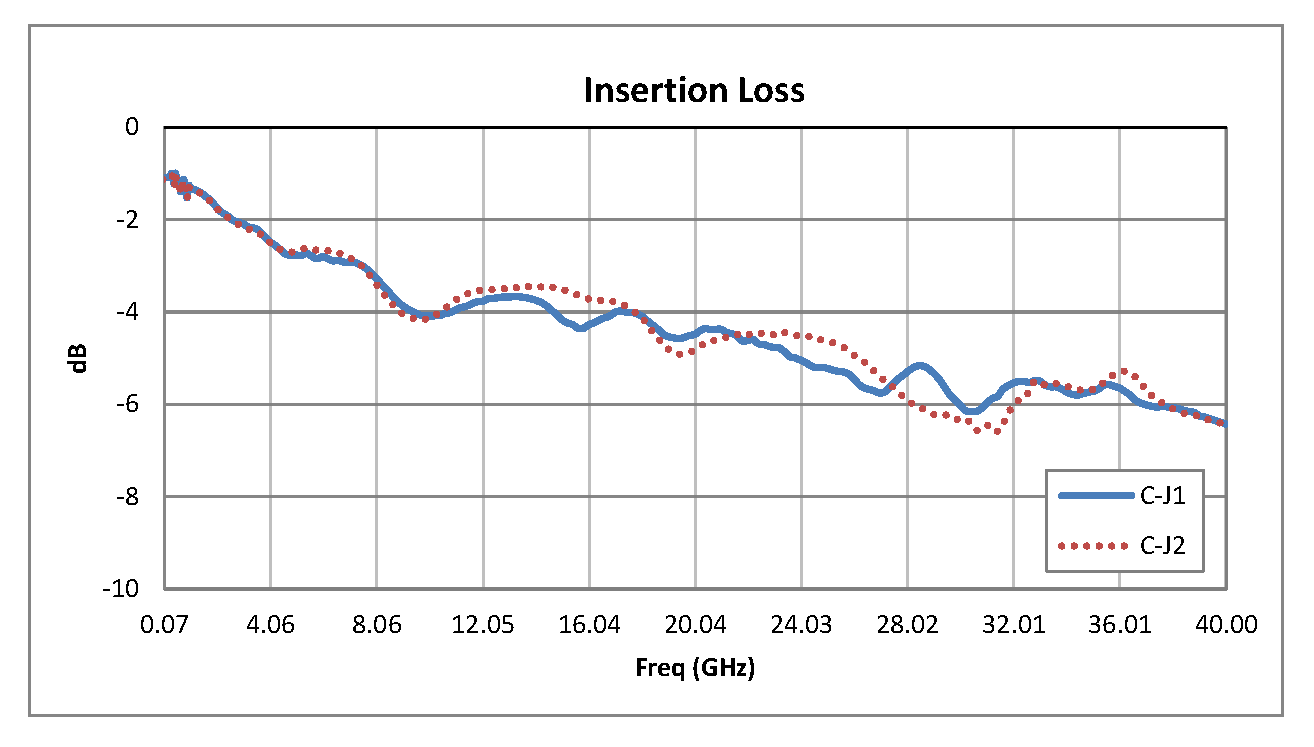

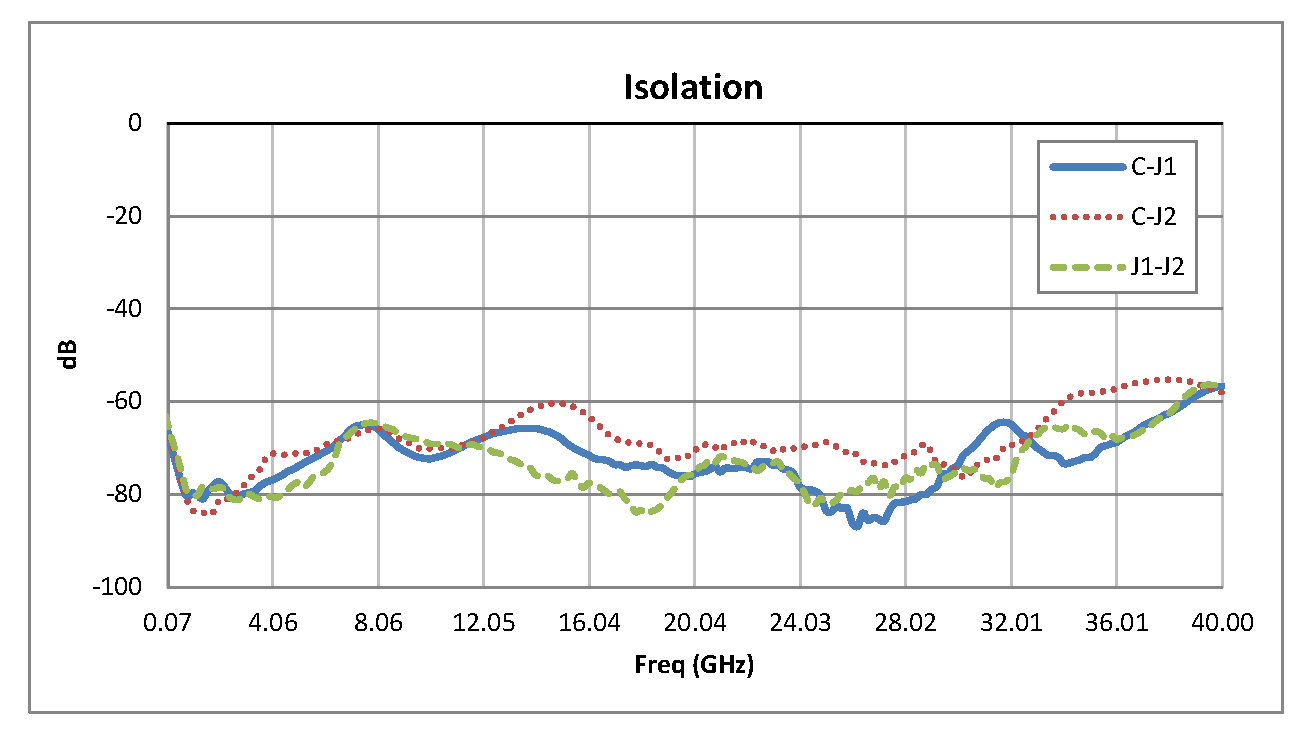

PE71S2014 | 吸收 |
70-40,000 |
55 |
7 |
100 |
0.5 |
2.92mm |
2.92mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

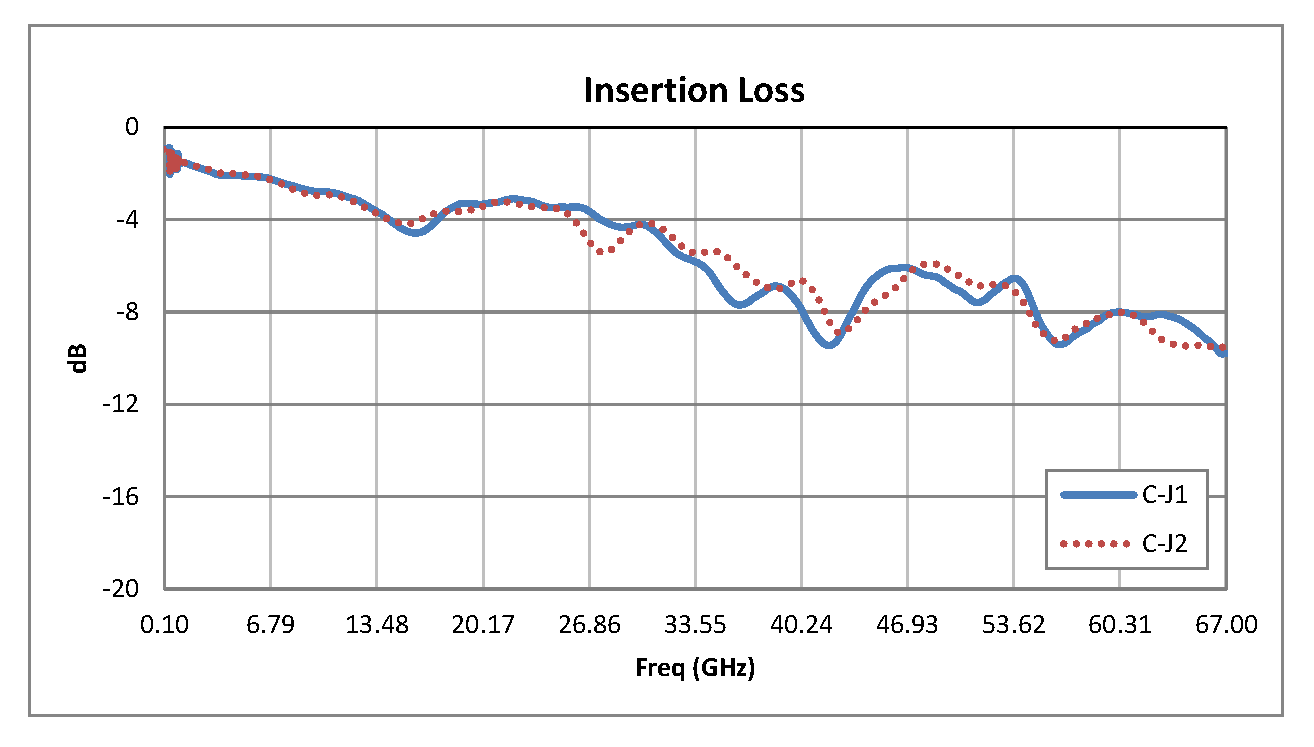

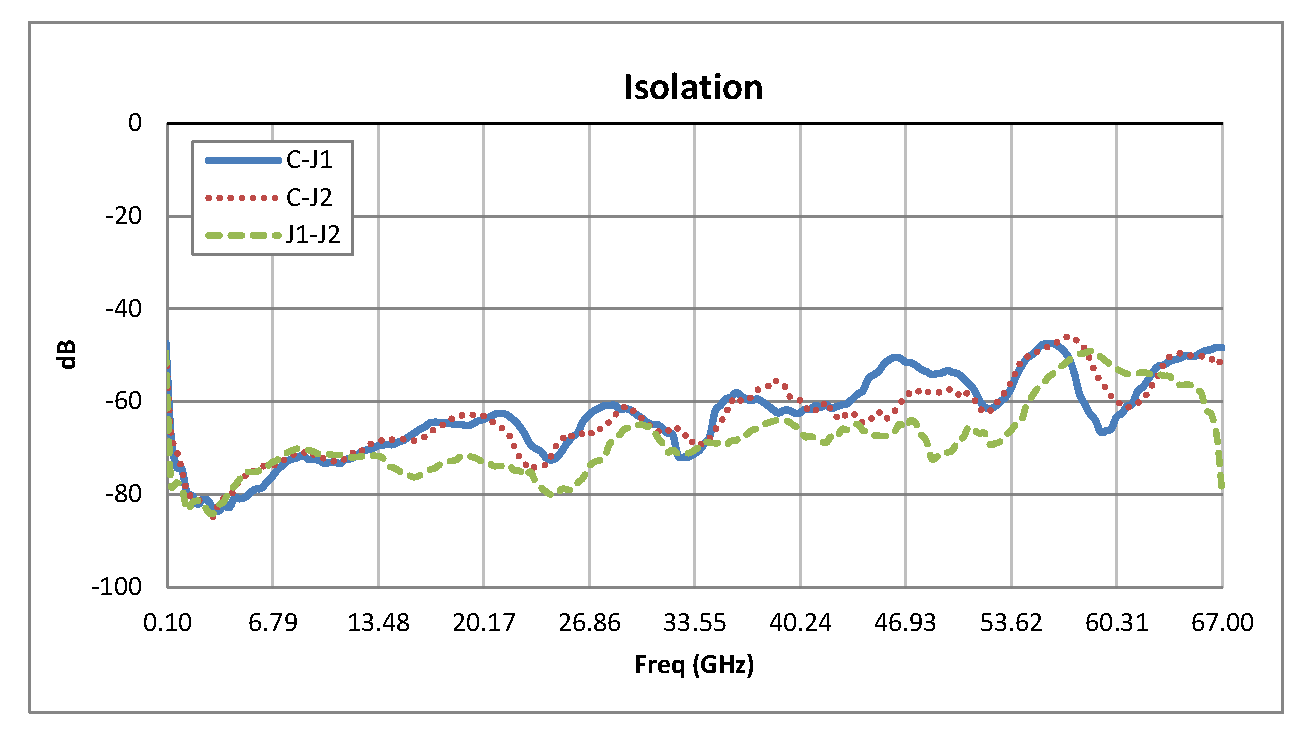

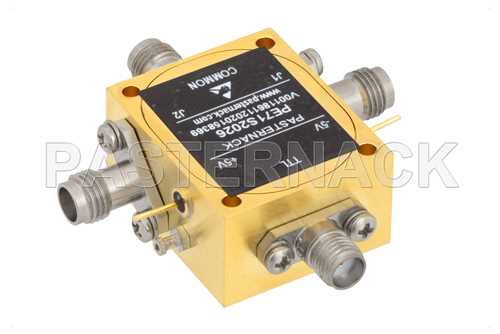

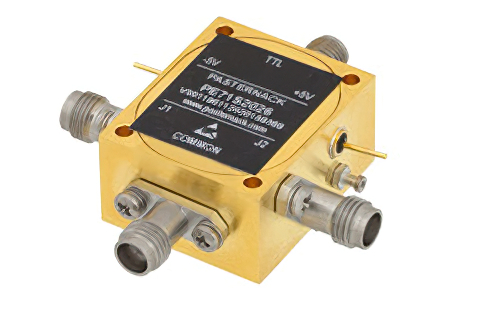

PE71S2026 | 吸收 |
100-67,000 |
40 |
10.5 |
100 |
0.5 |
SMA |
1.85mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

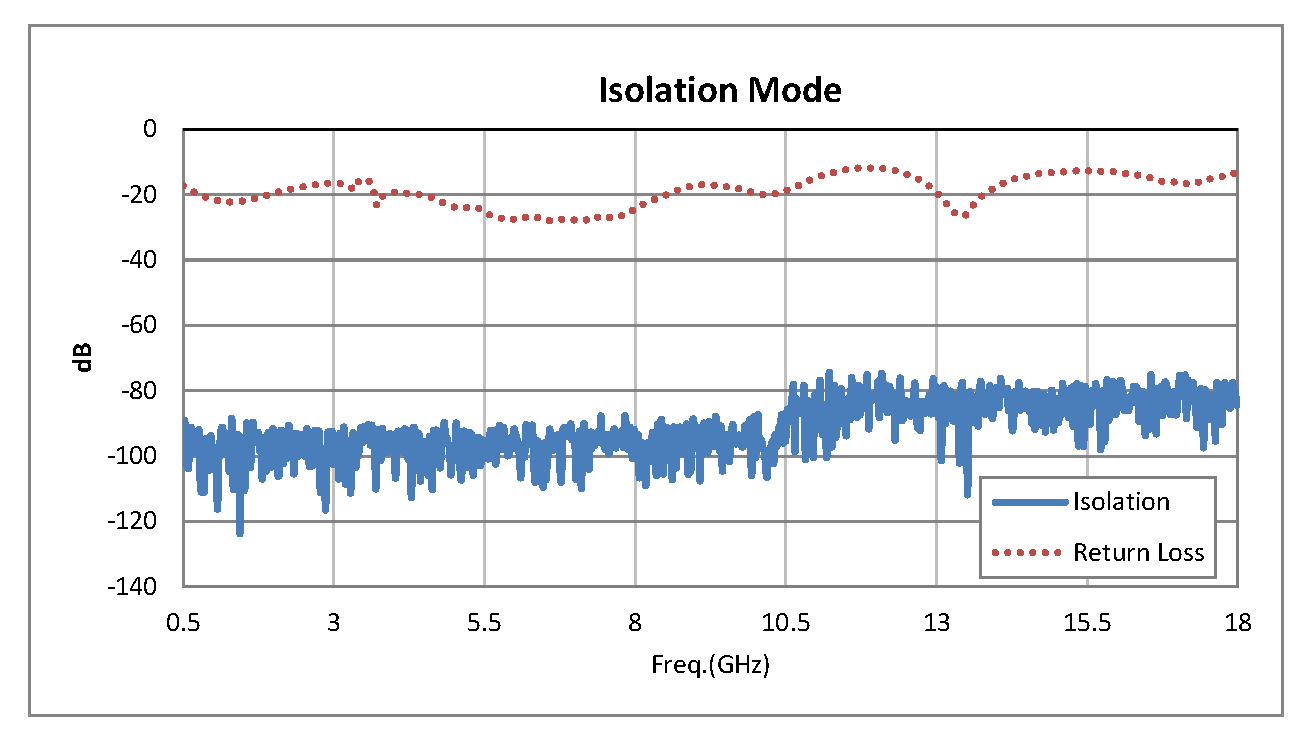

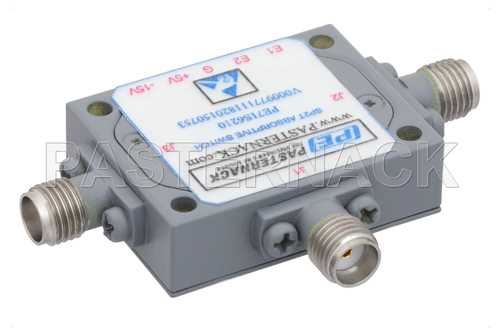

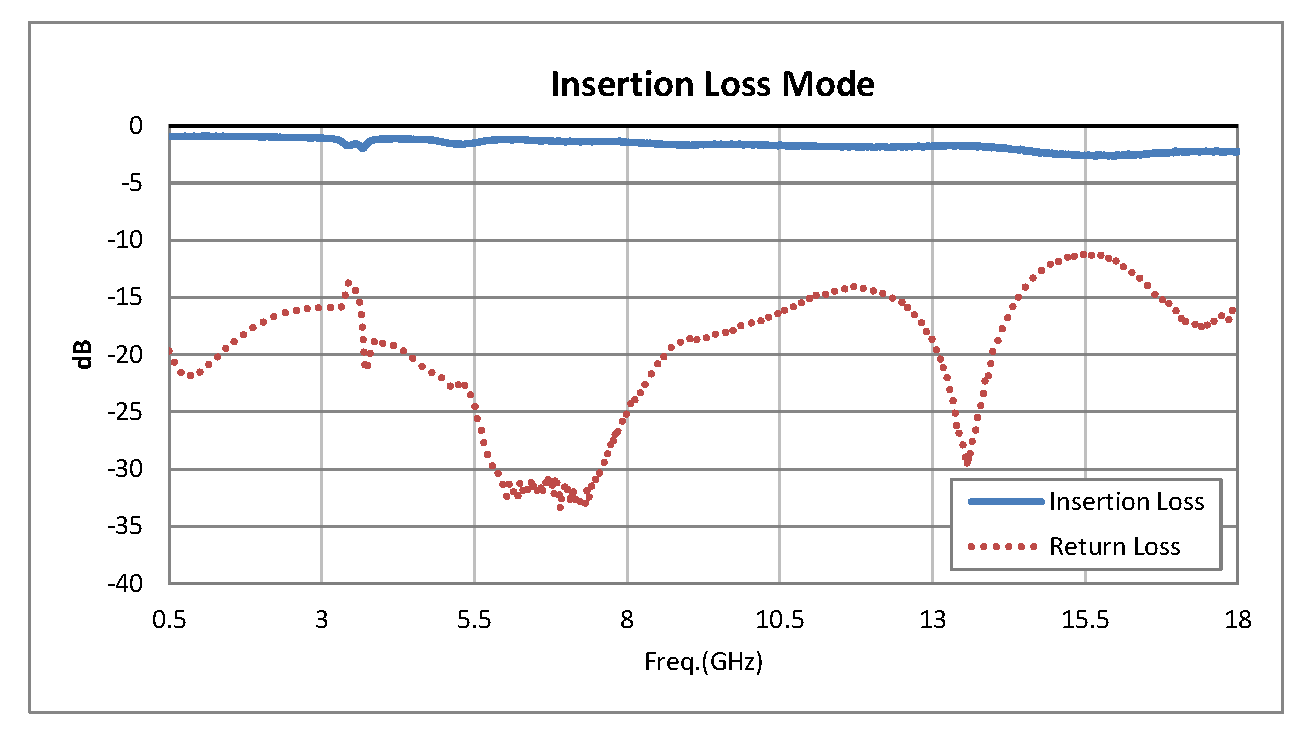

PE71S6210 | 吸收 |
500-18,000 |
55 |
3.75 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

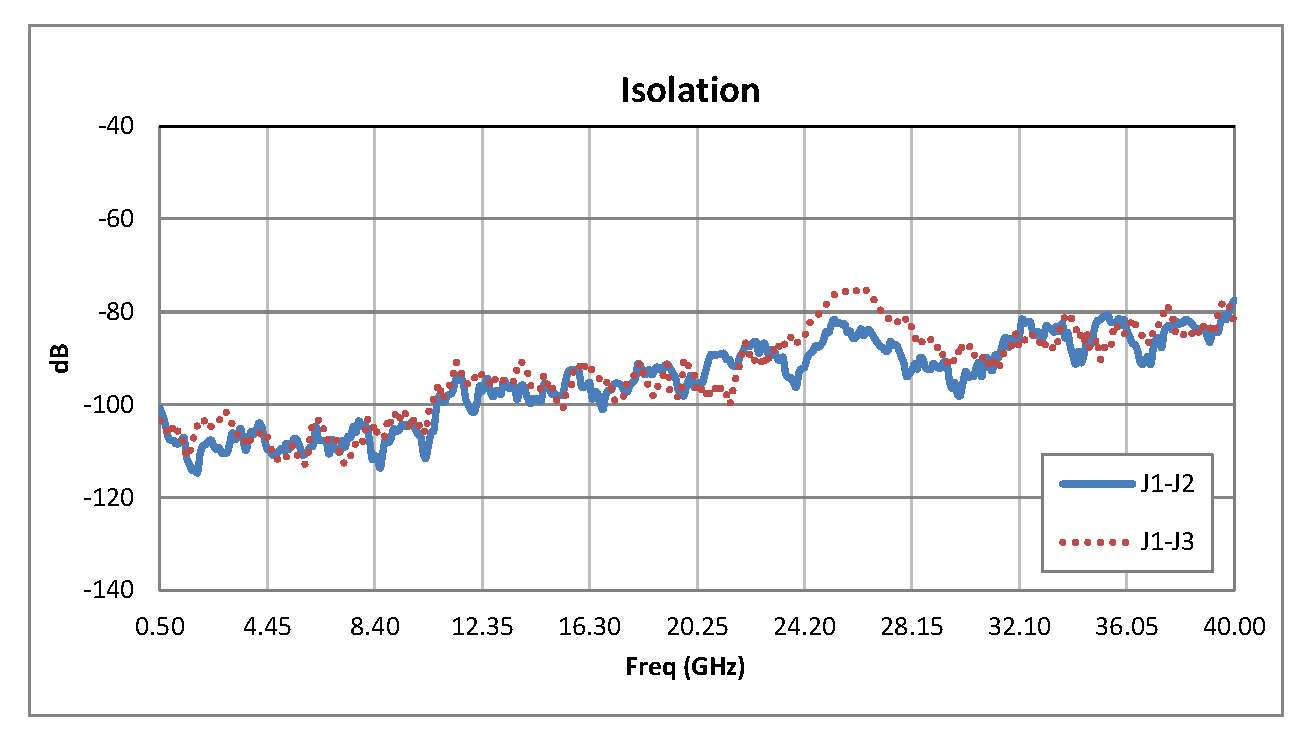

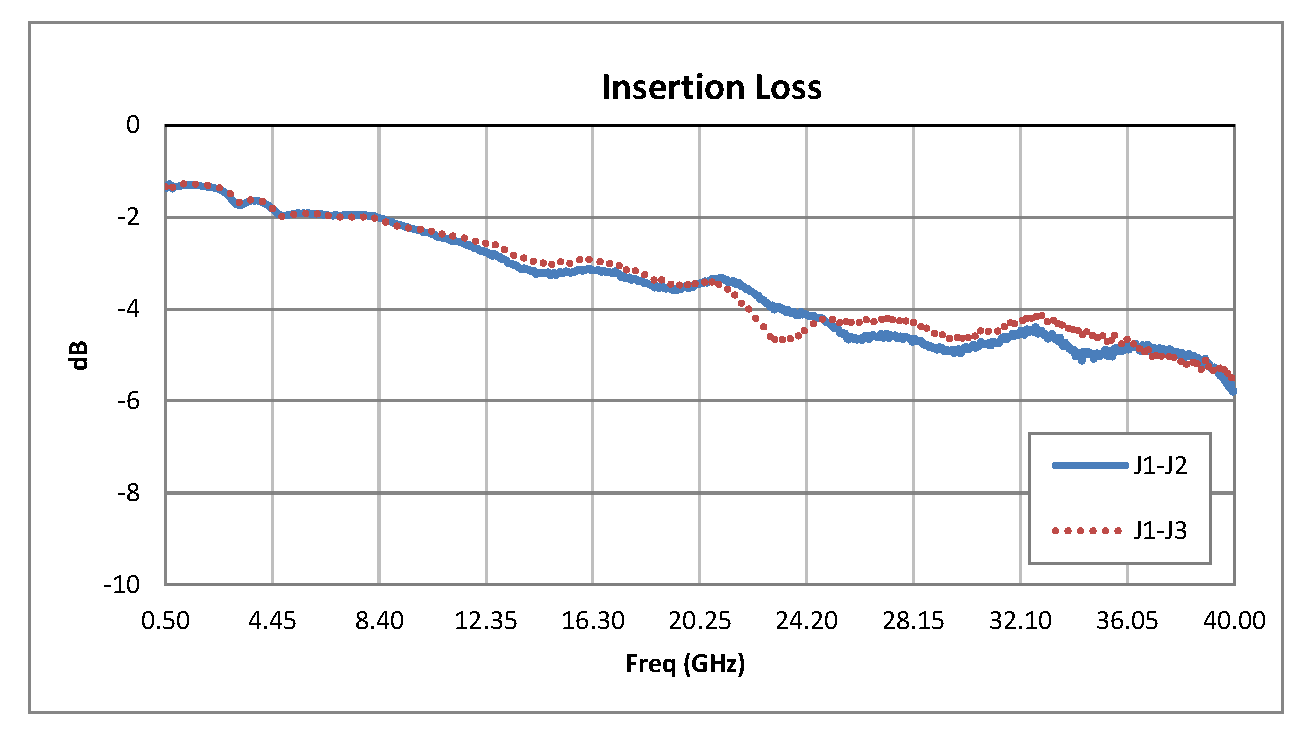

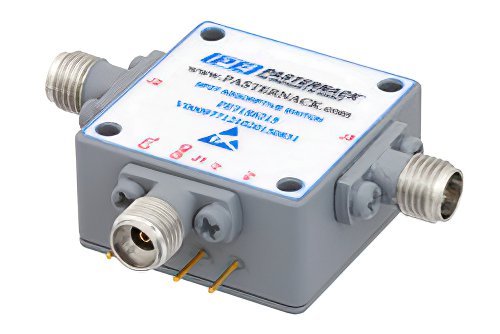

PE71S6215 | 吸收 |
500-40,000 |
60 |
6 |
0.1 |
焊接插针 |
2.92mm母头 |
是 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

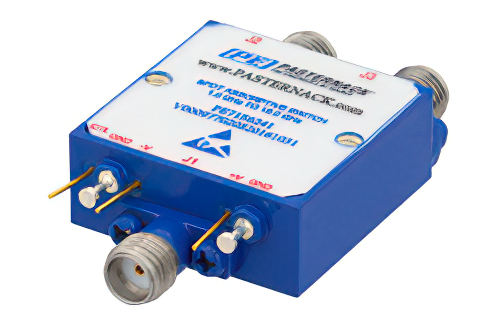

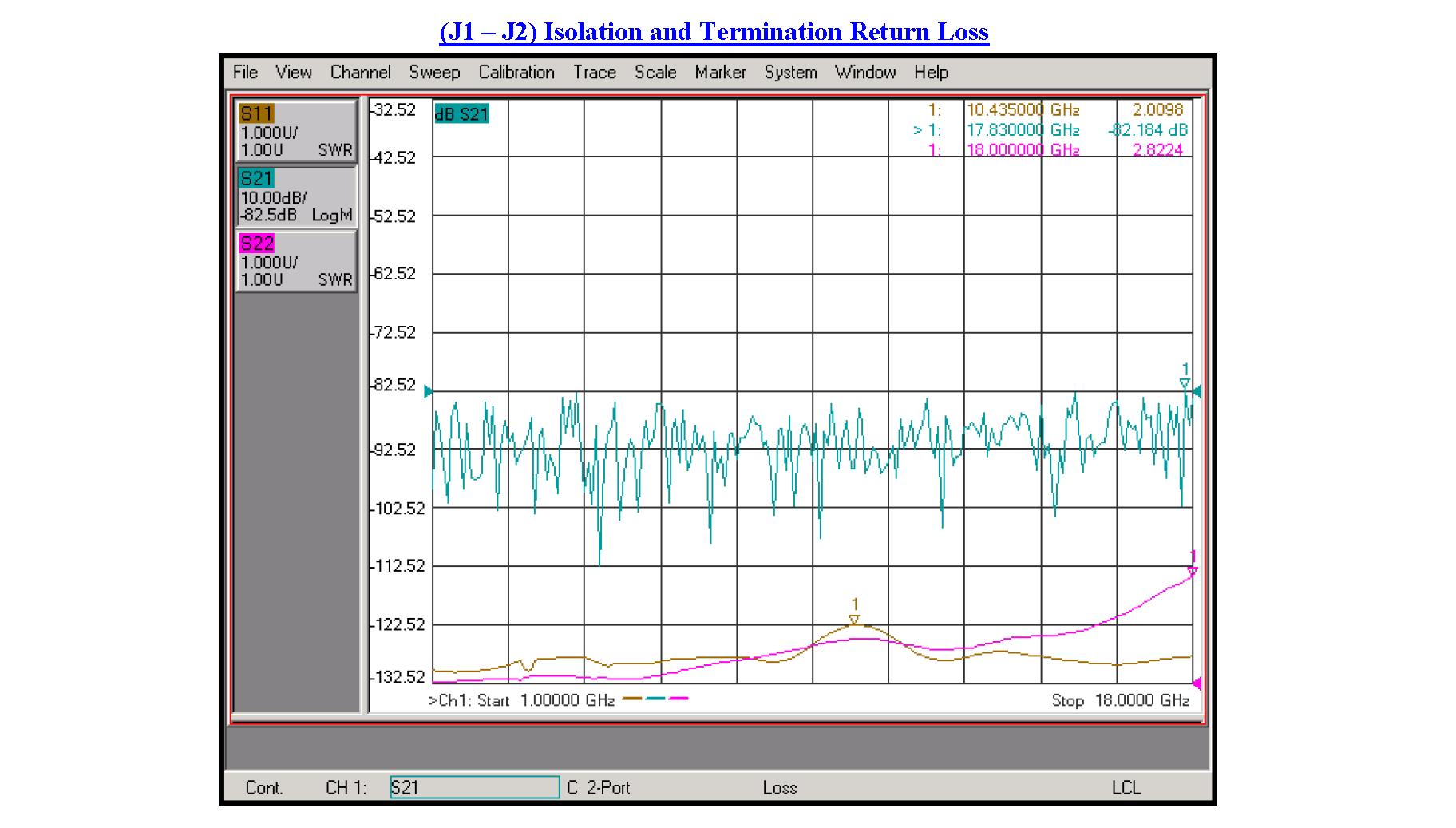

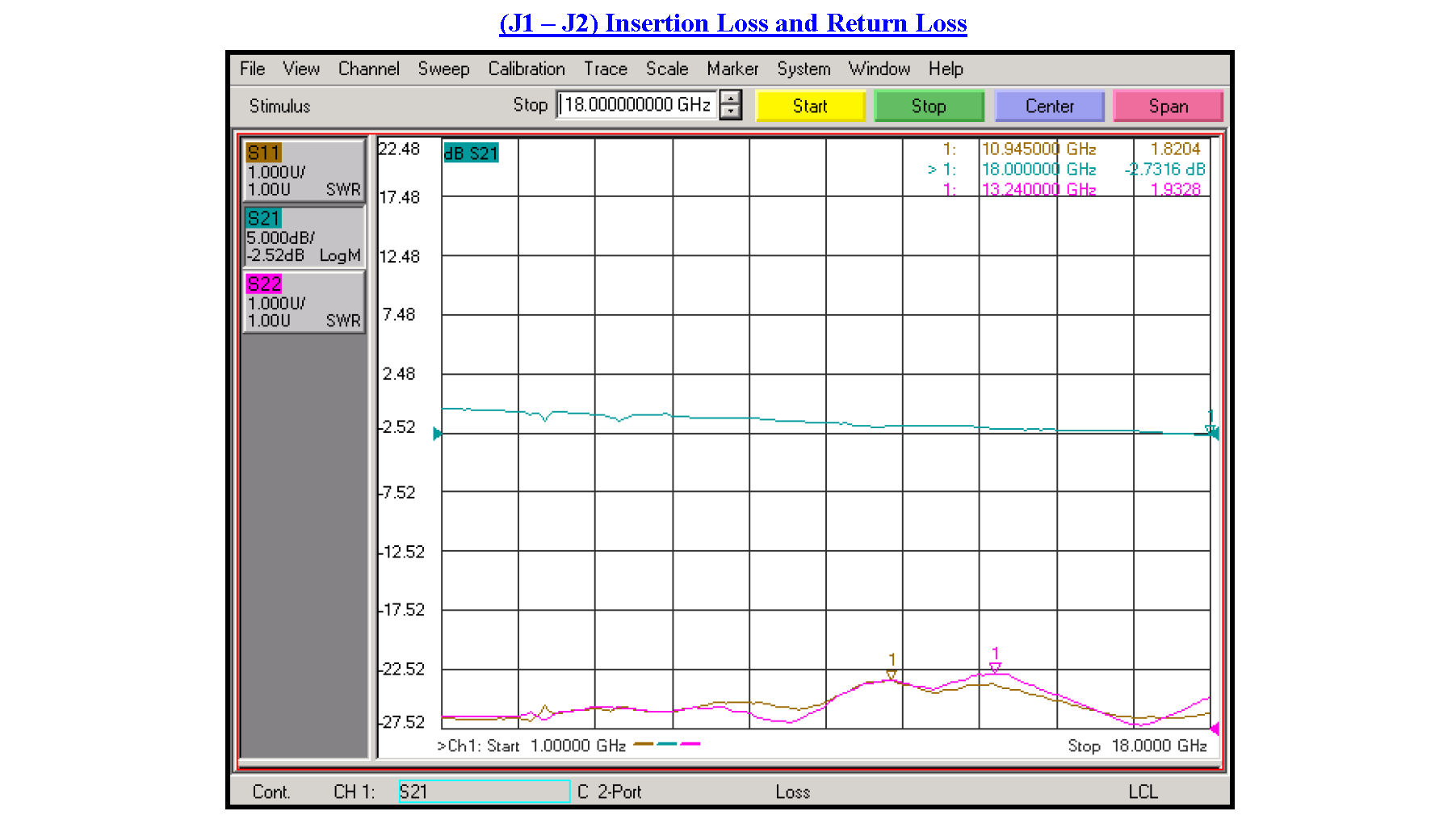

PE71S6241 | 吸收 |
1,000-18,000 |
65 |
3.5 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

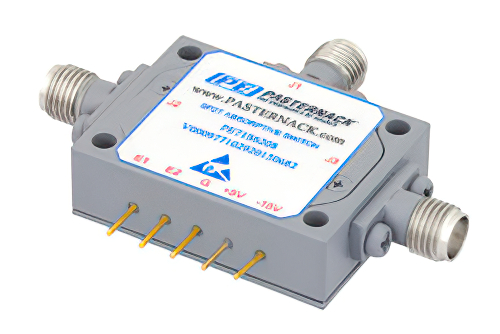

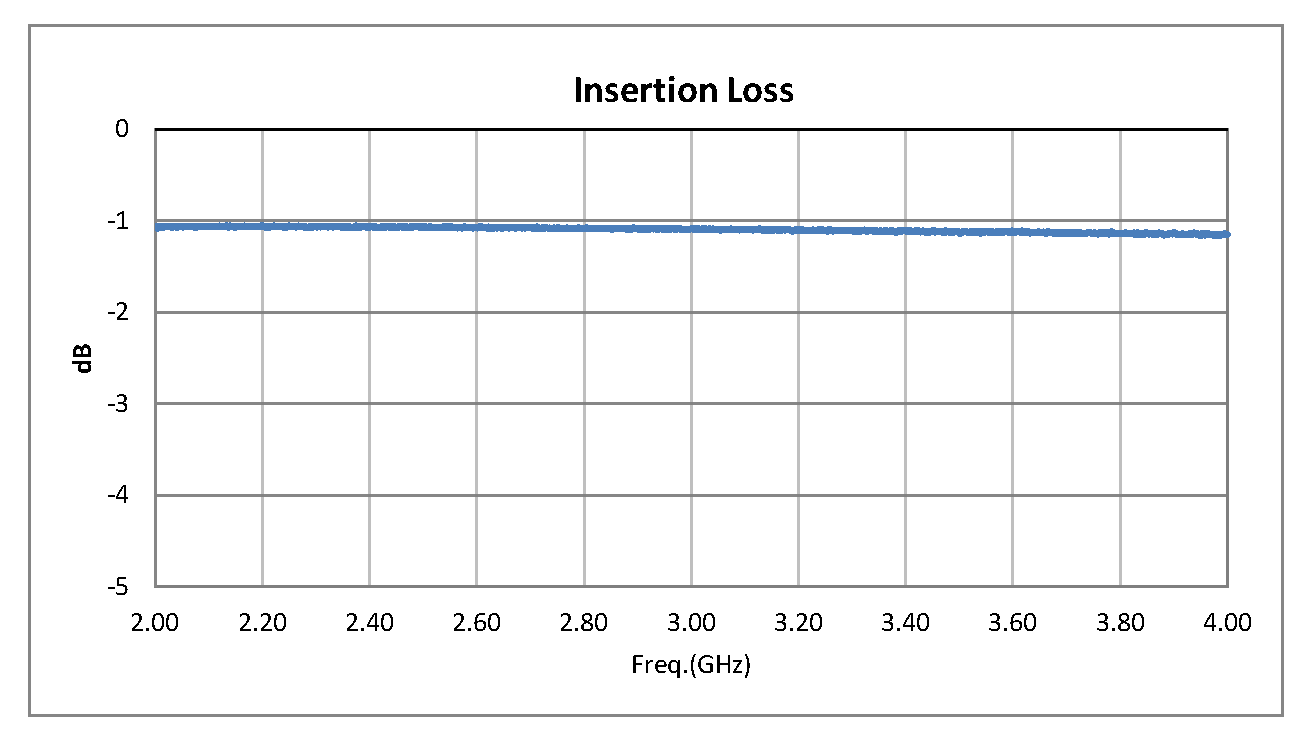

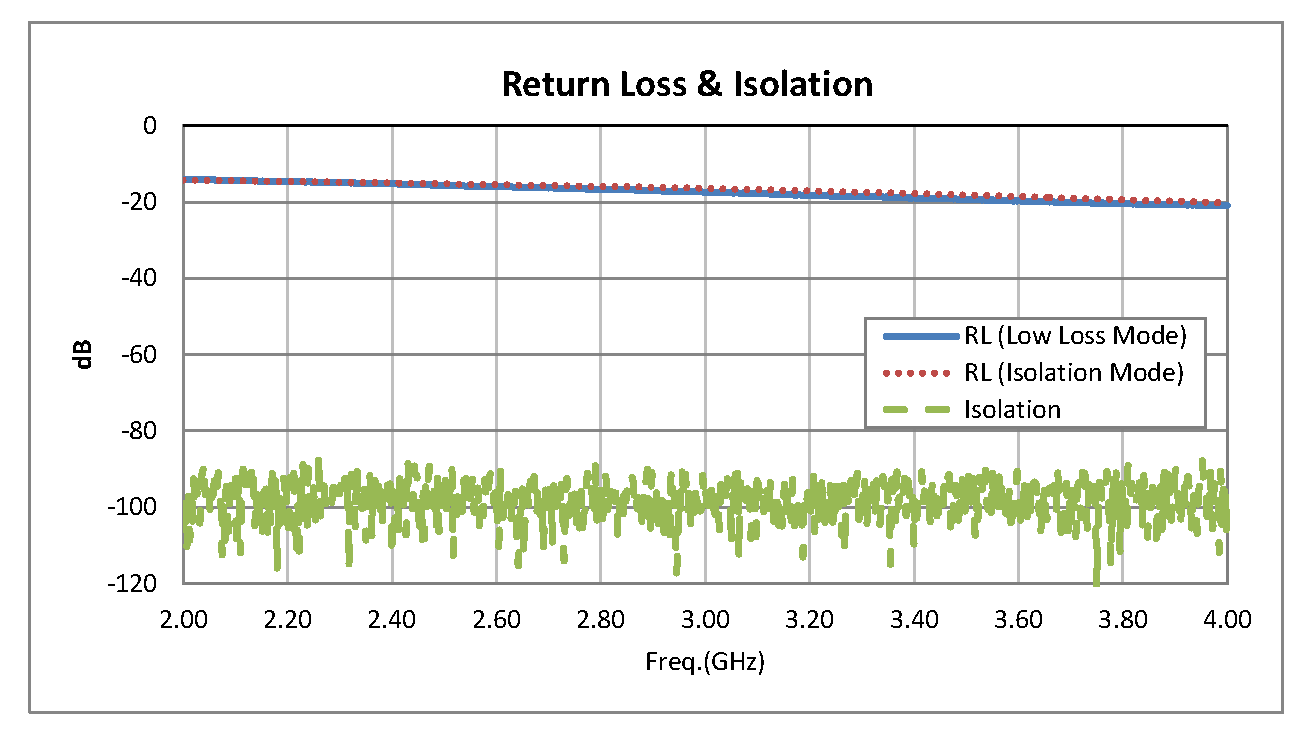

PE71S6208 | 吸收 |
2,000-4,000 |
75 |
1.2 |
100 |
1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

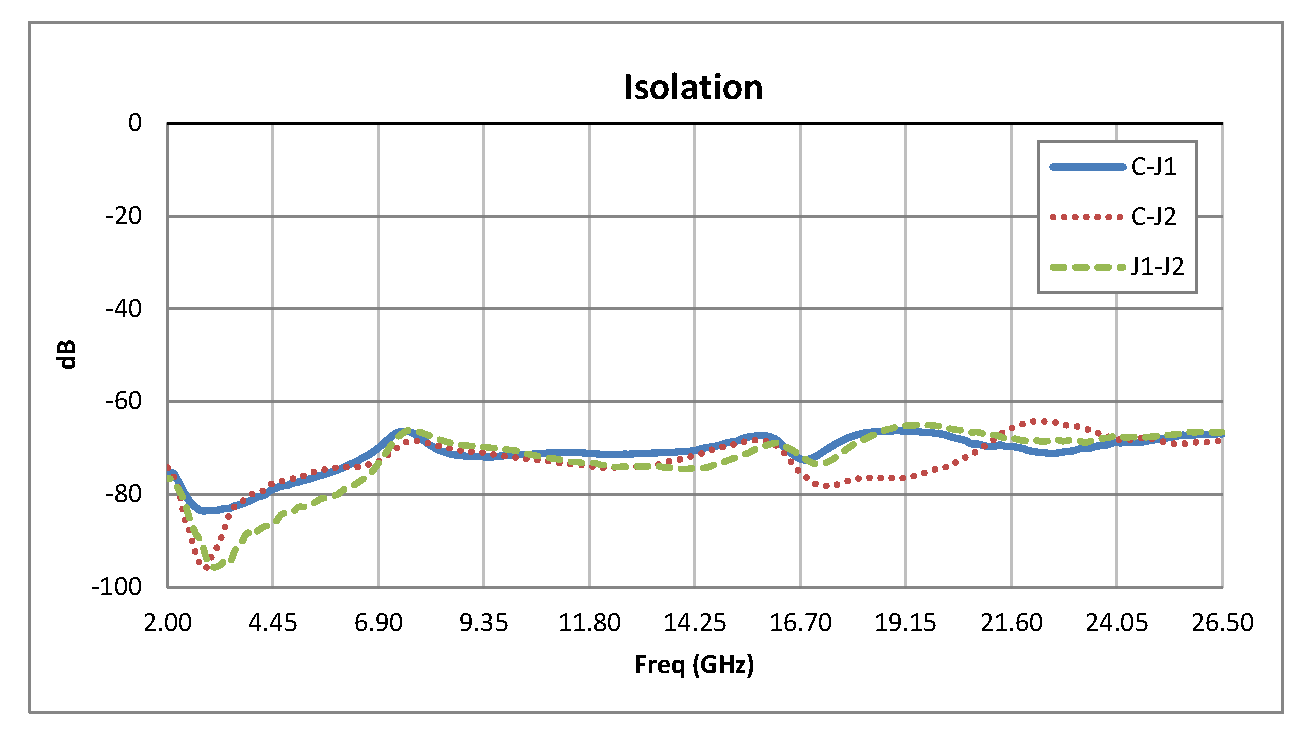

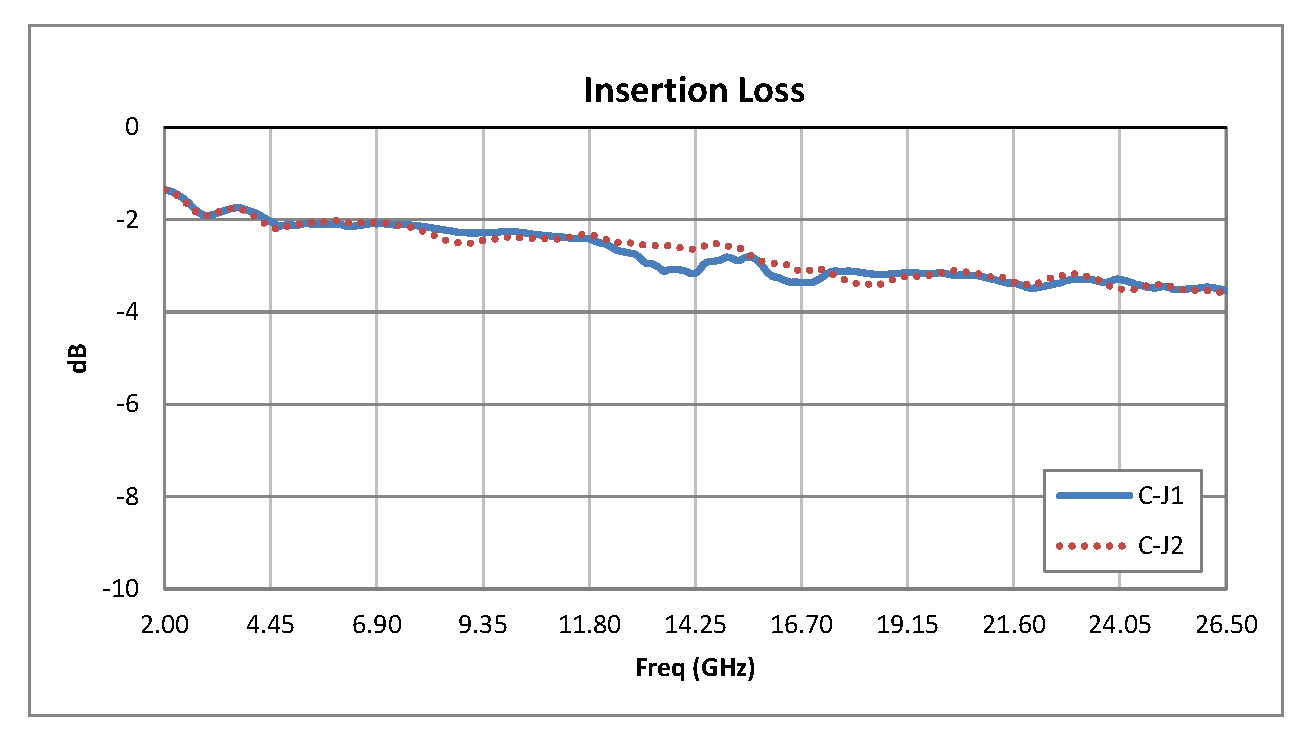

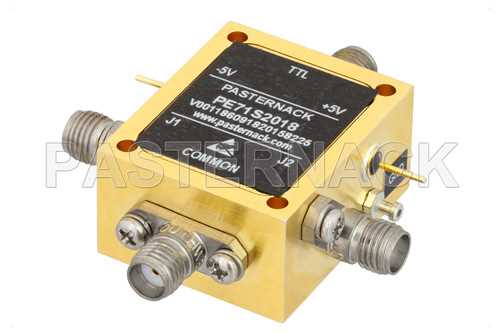

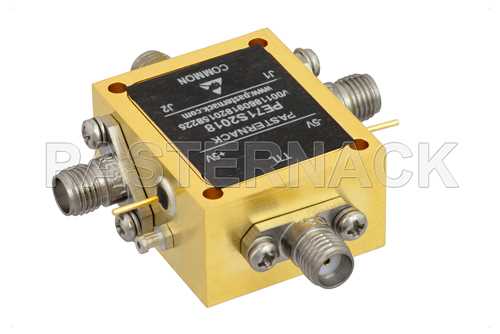

PE71S2018 | 吸收 |
2,000-26,500 |
60 |
4 |
100 |
0.5 |
SMA |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

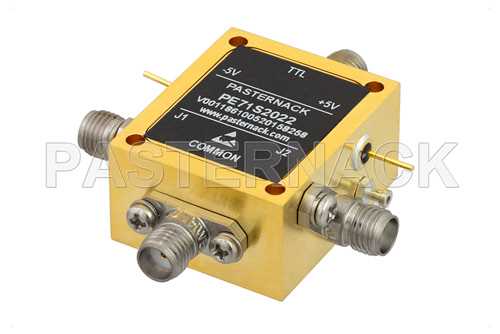

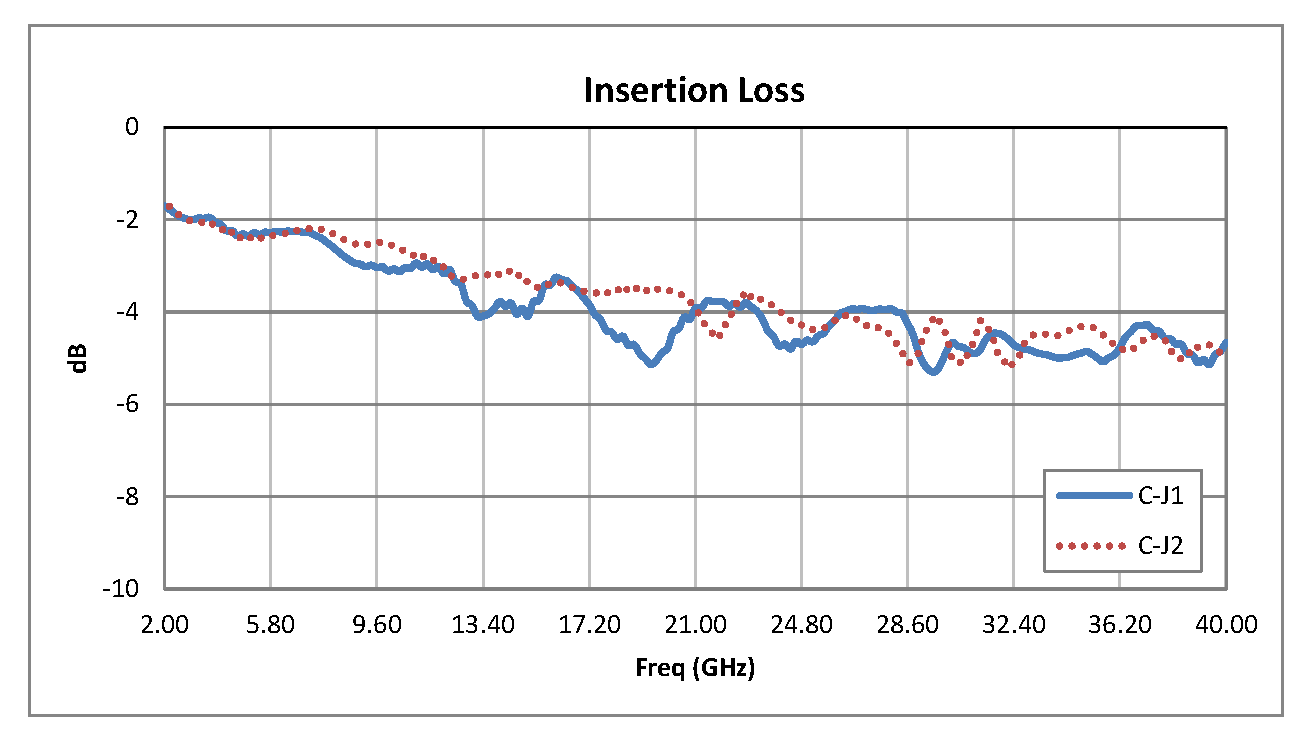

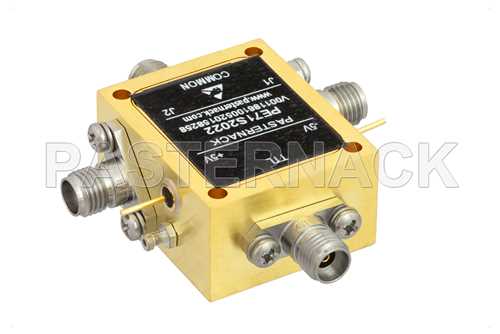

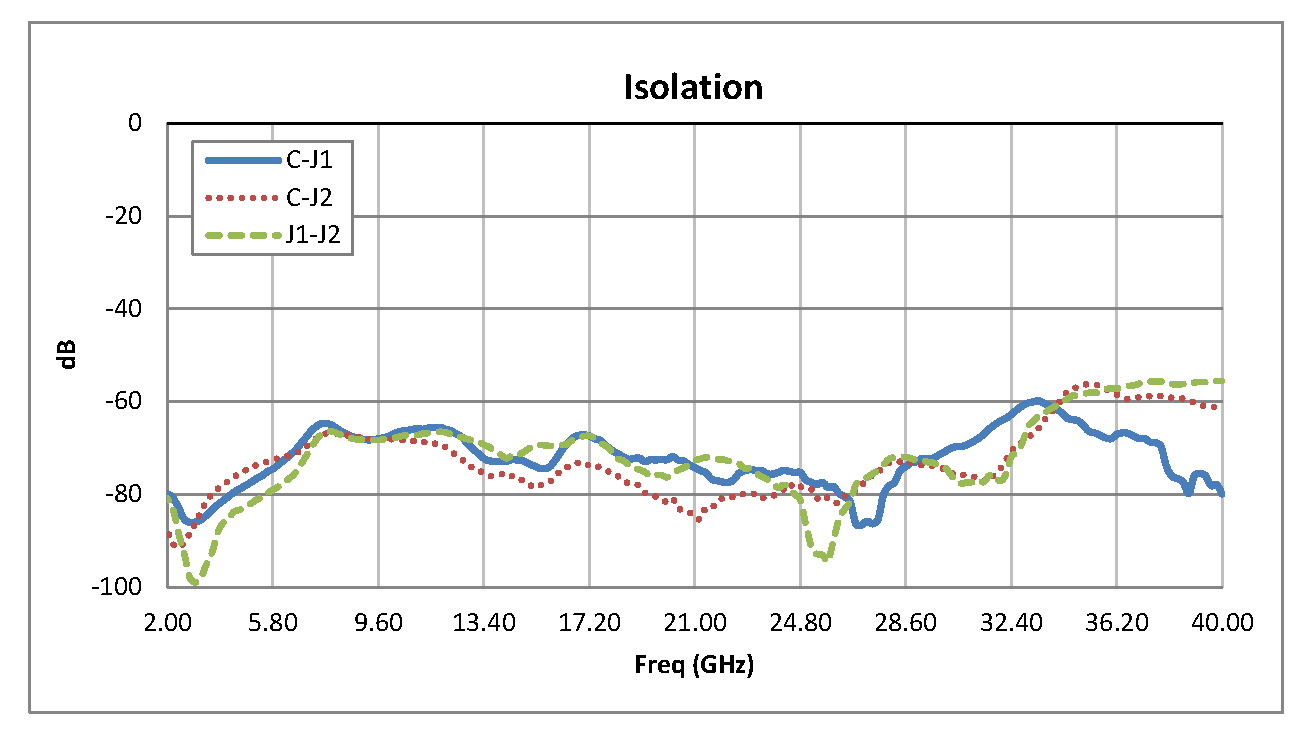

PE71S2022 | 吸收 |
2,000至40,000 |
55 |
5.5 |
100 |
0.5 |
2.92mm |
2.92mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

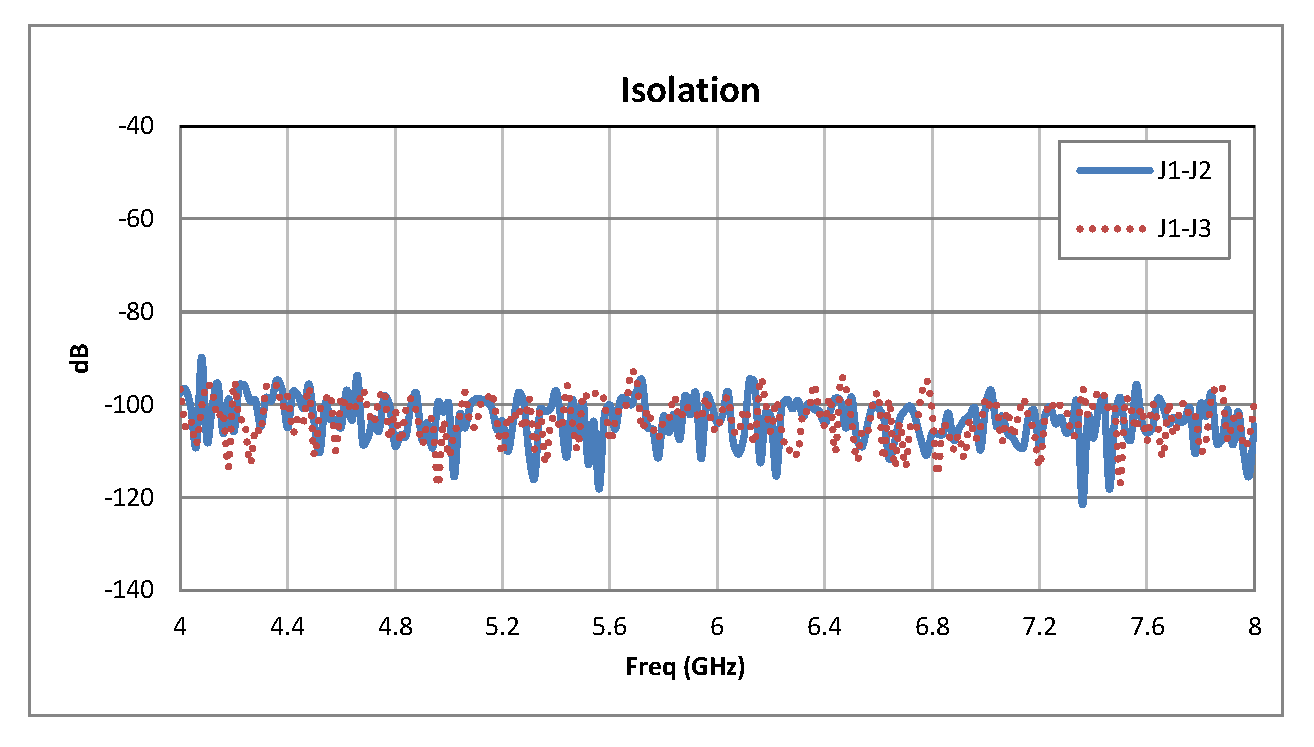

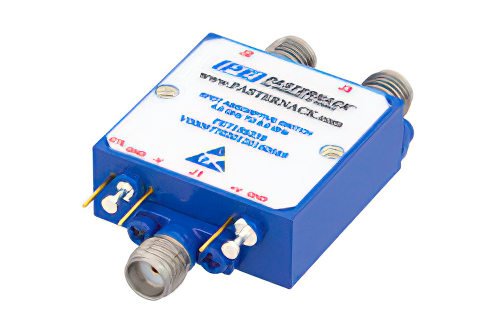

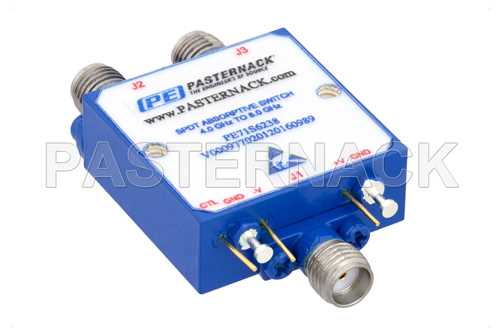

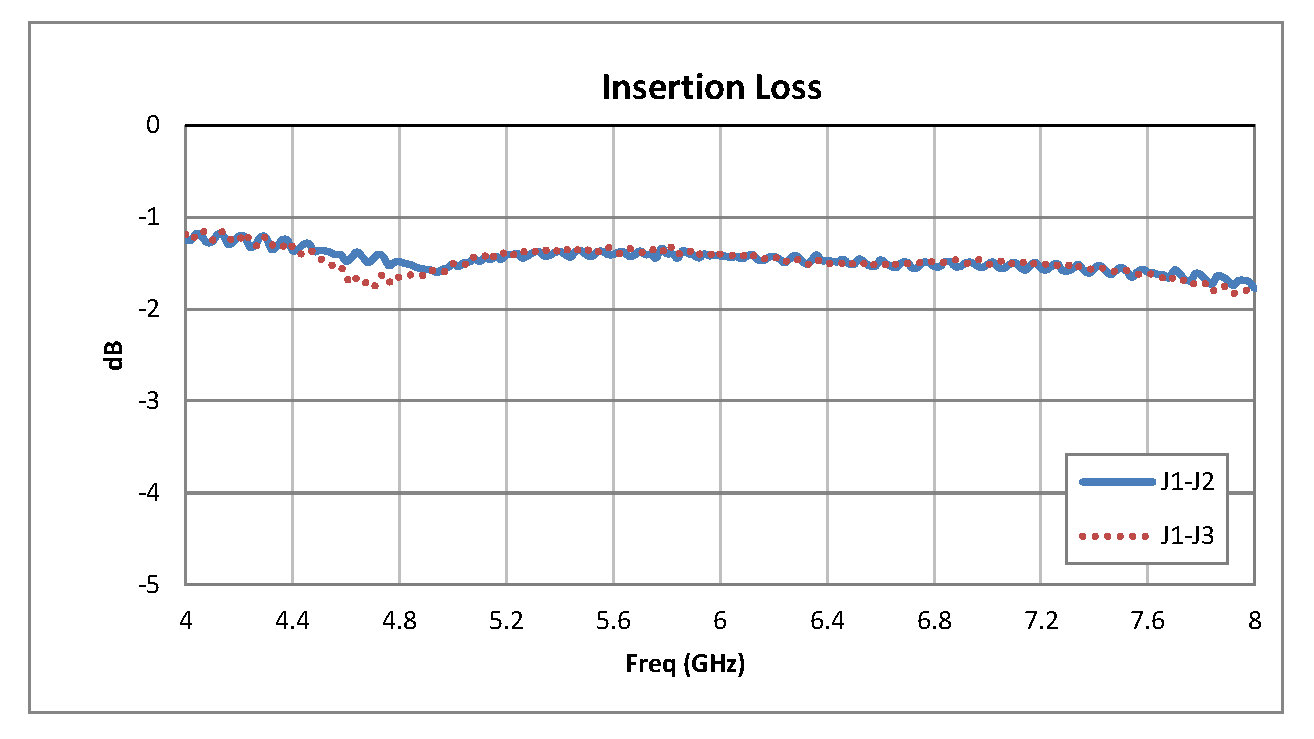

PE71S6238 | 吸收 |
4,000-8,000 |
70 |
1.9 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

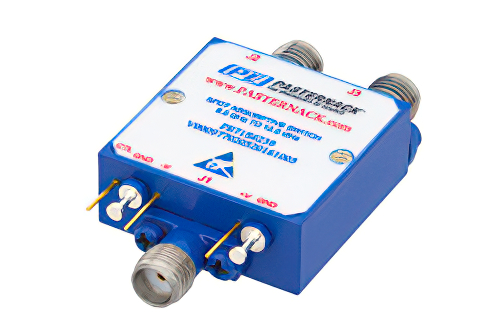

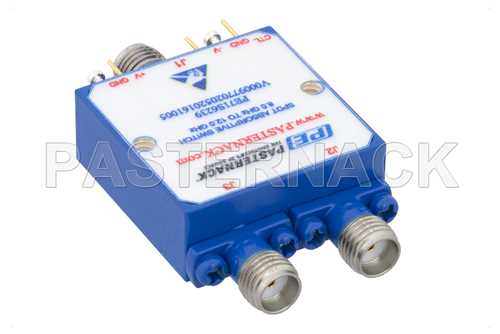

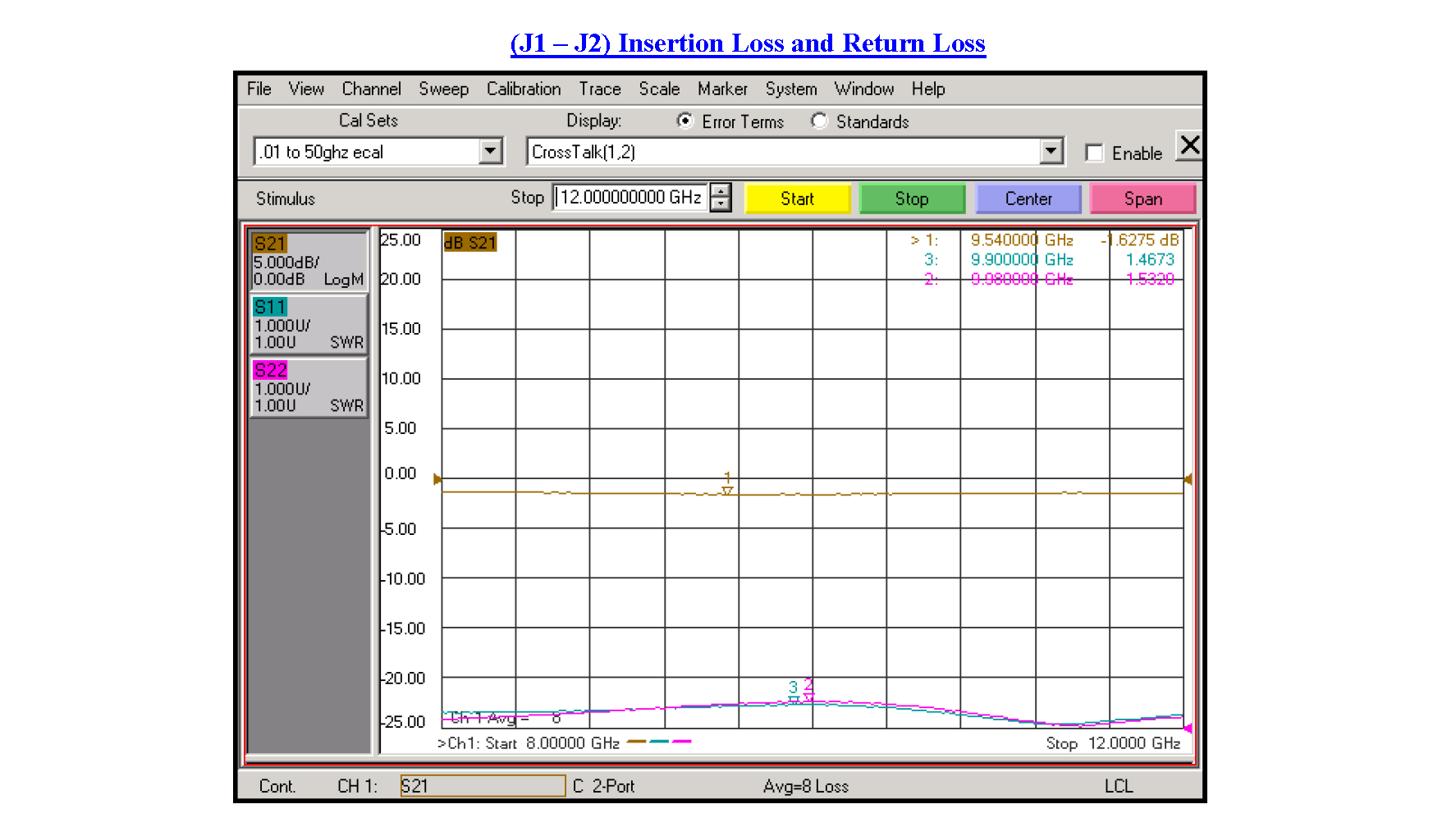

PE71S6239 | 吸收 |
8,000-12,000 |
70 |
2.2 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

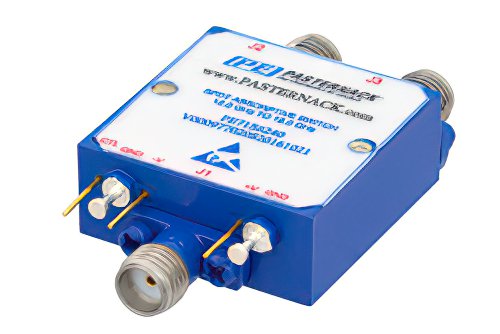

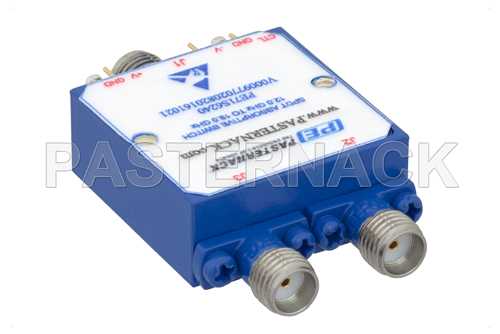

PE71S6240 | 吸收 |
12,000-18,000 |
70 |
3.5 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

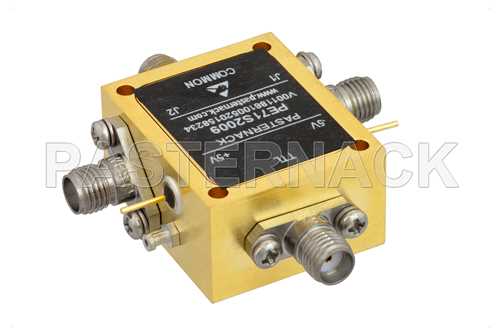

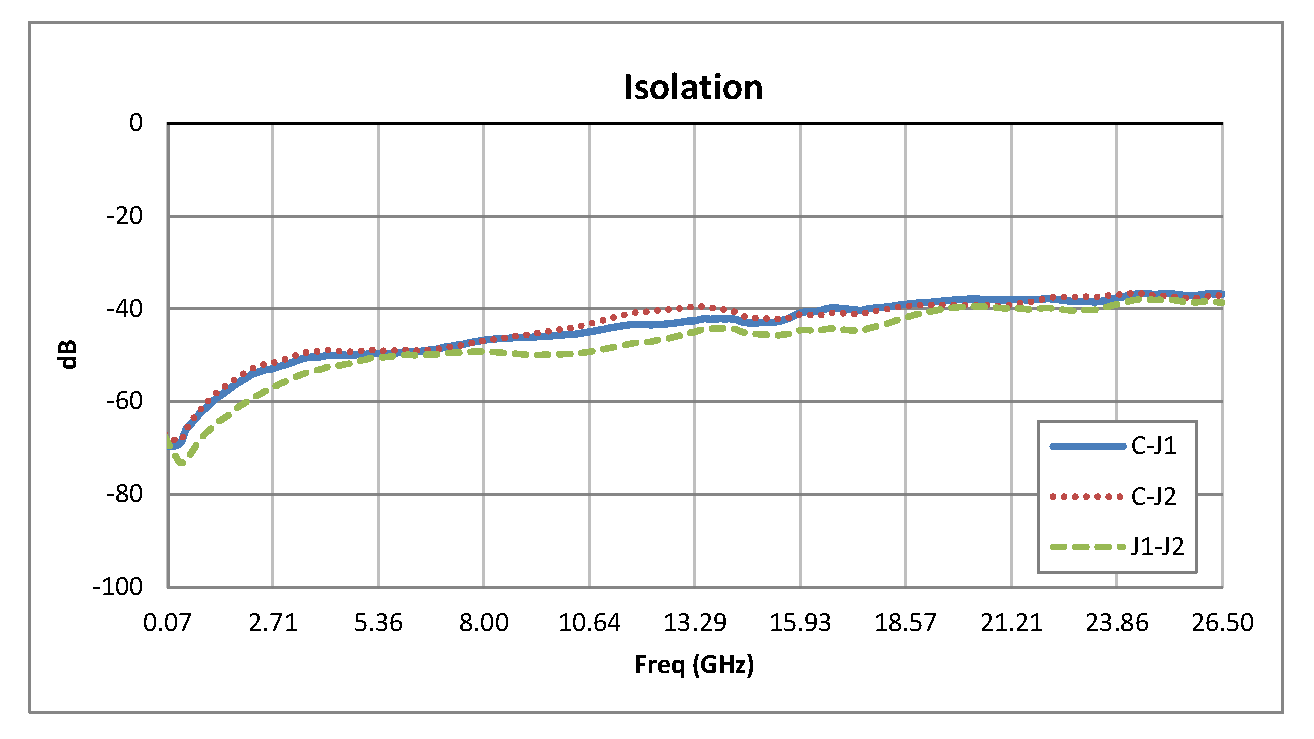

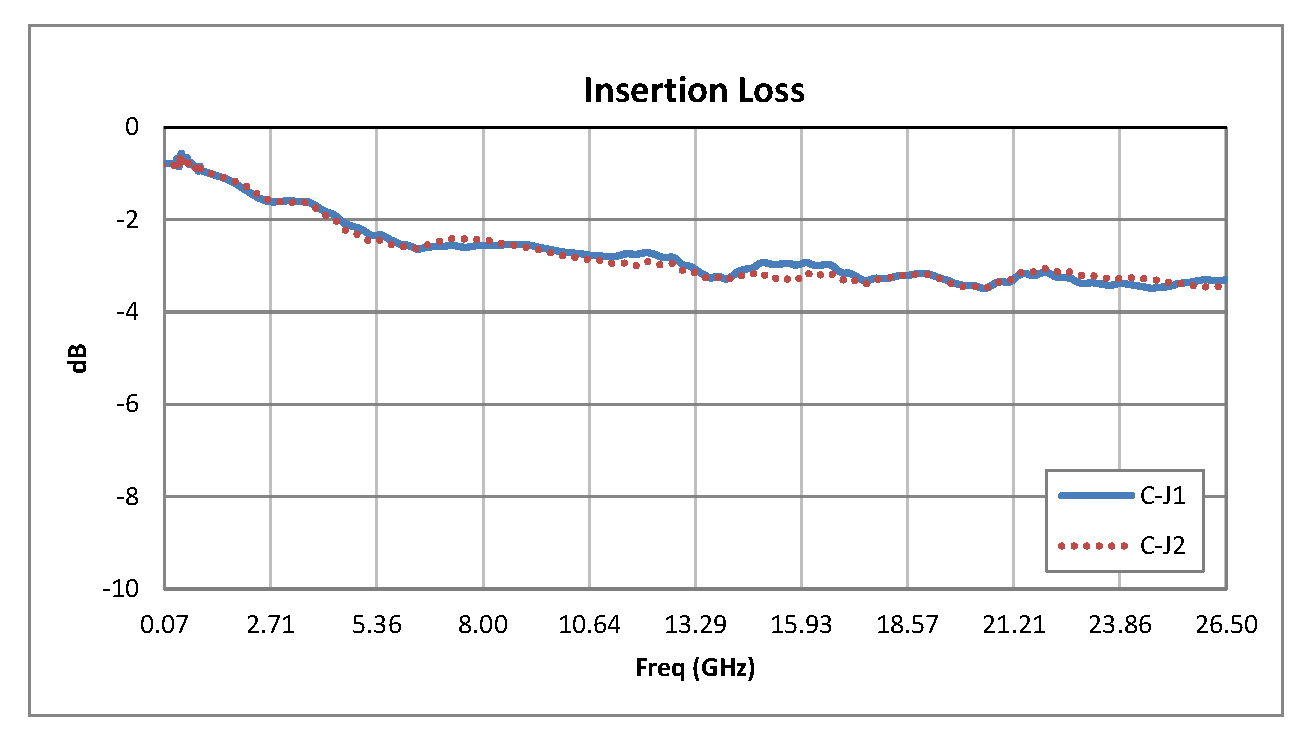

PE71S2009 | 反射 |
70-26,500 |
30 |
3.5 |
100 |
0.5 |
SMA |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

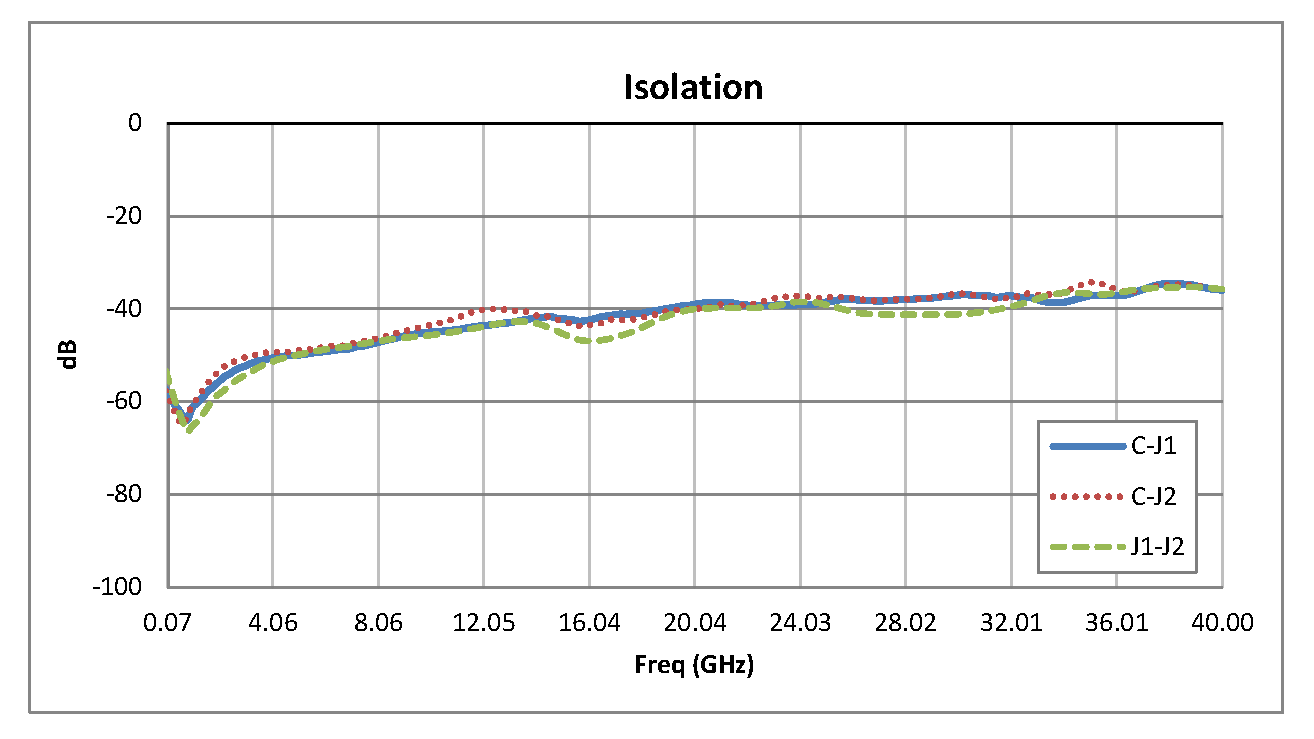

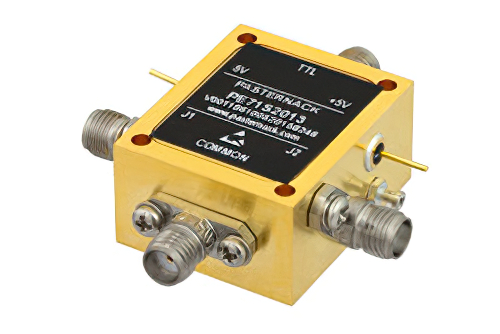

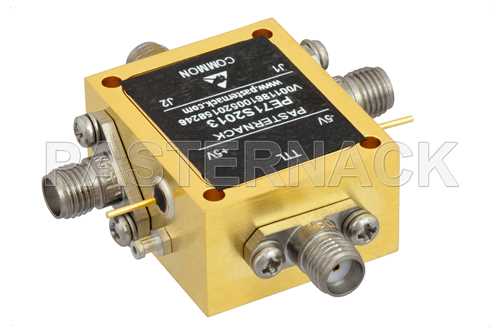

PE71S2013 | 反射 |
70-40,000 |
30 |
5.5 |
100 |
0.5 |
2.92mm |
2.92mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

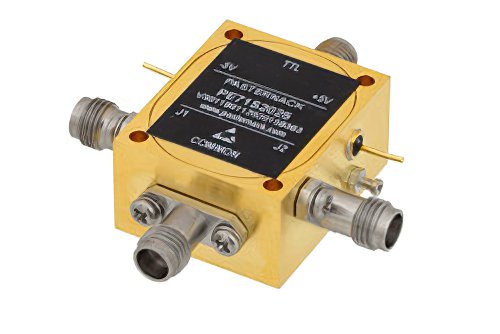

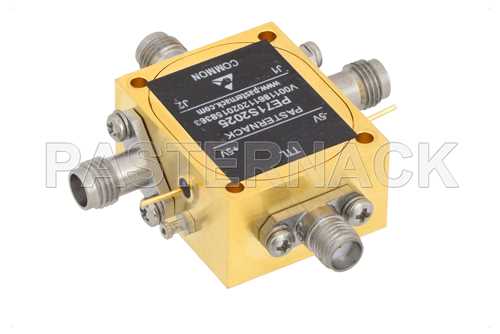

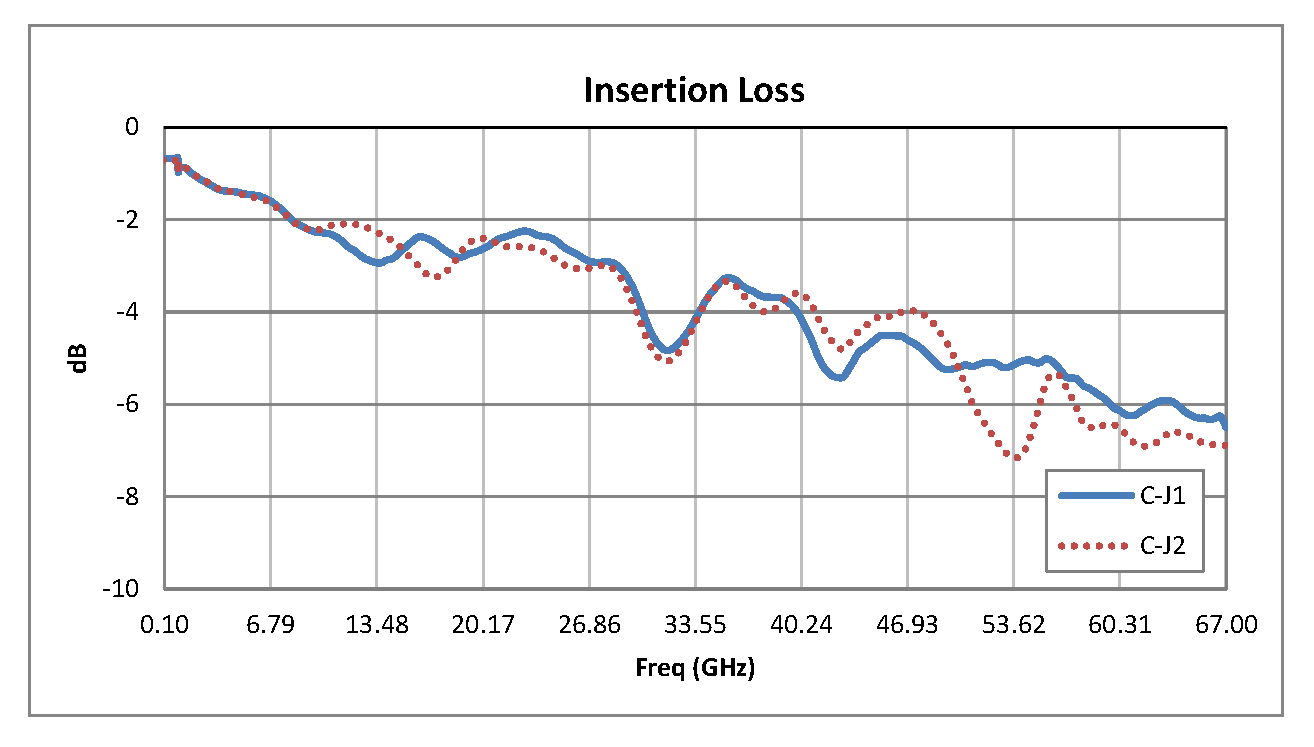

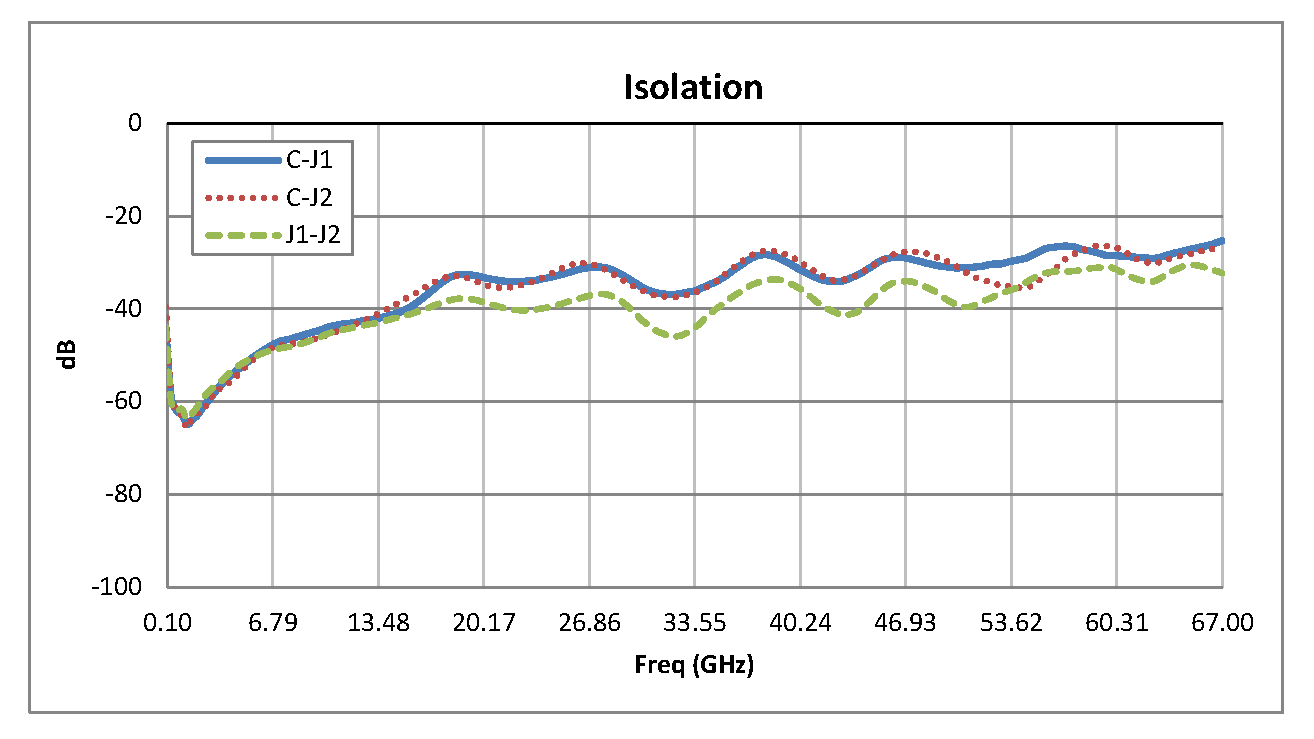

PE71S2025 | 反射 |
100-67,000 |
20 |
7.5 |
100 |
0.5 |
SMA |
1.85mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

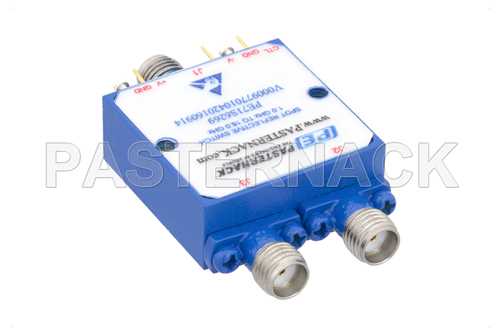

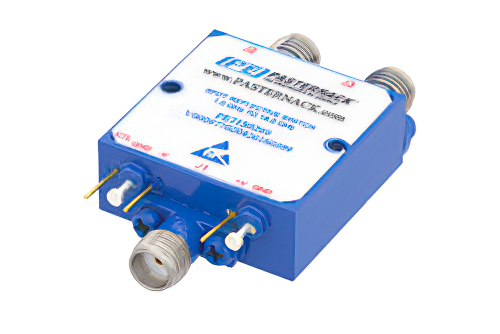

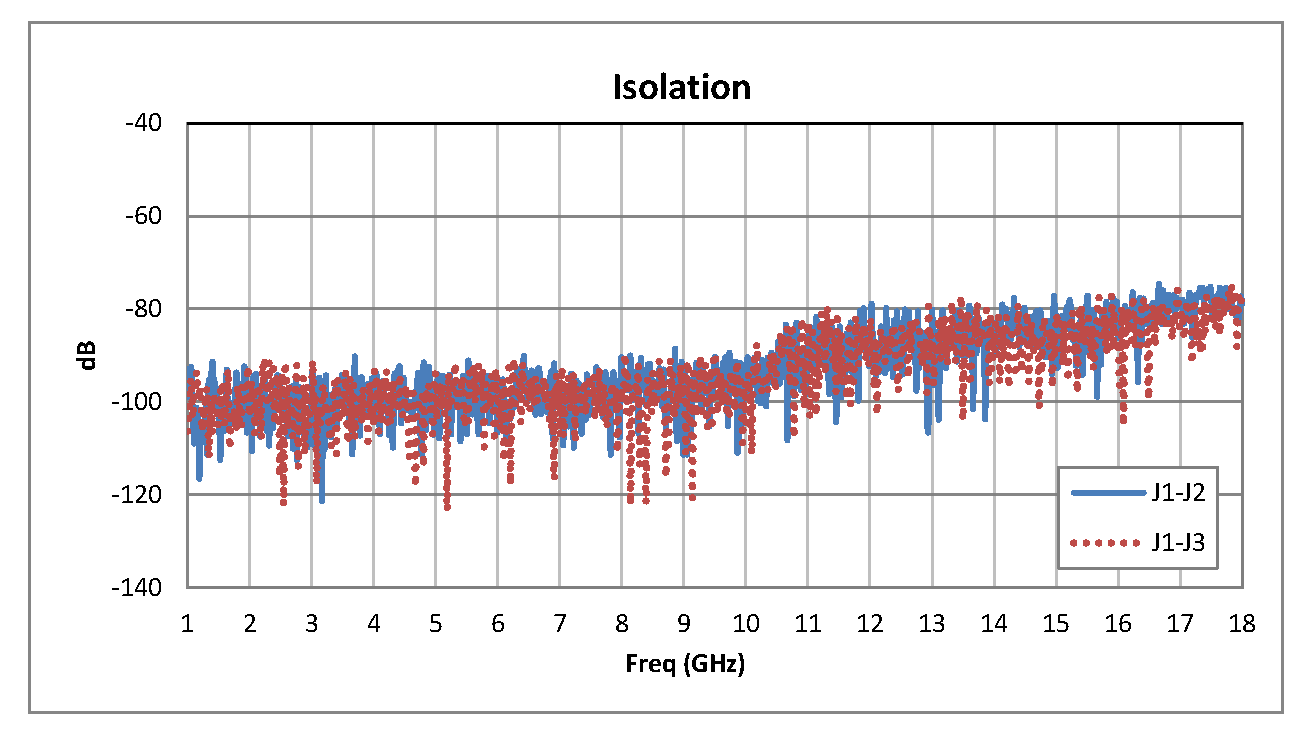

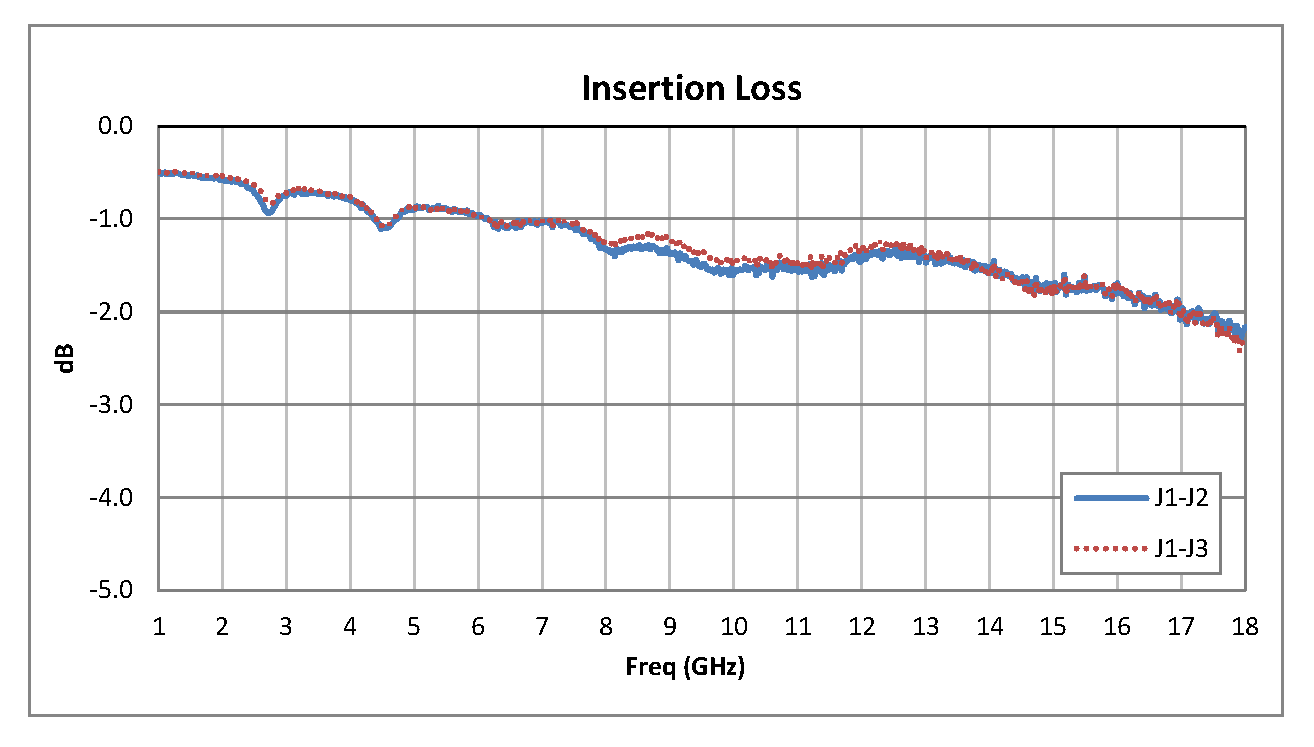

PE71S6269 | 反射 |
1,000-18,000 |
65 |
2.5 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

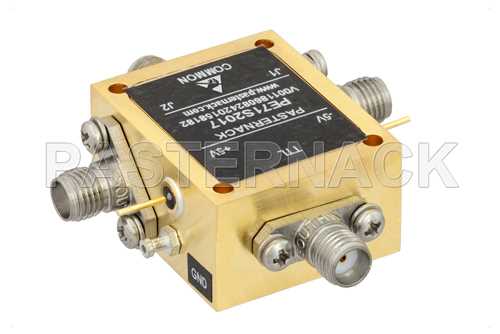

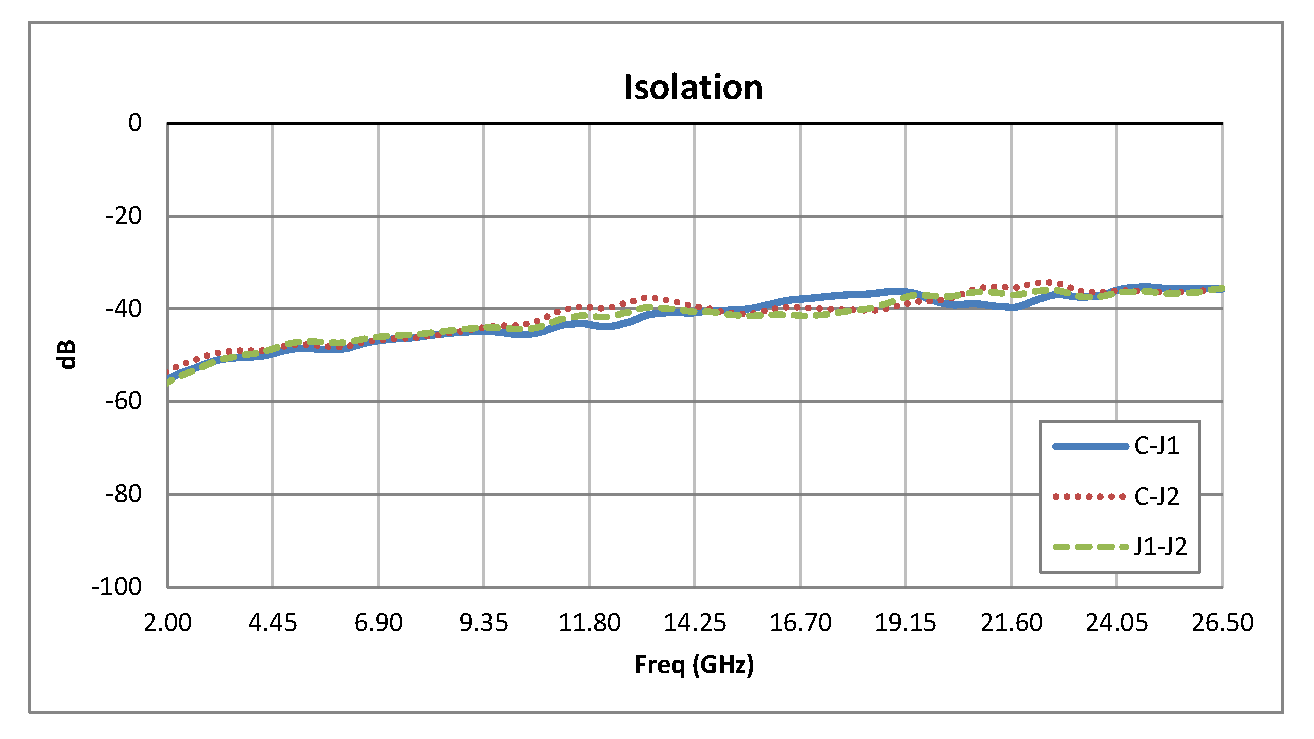

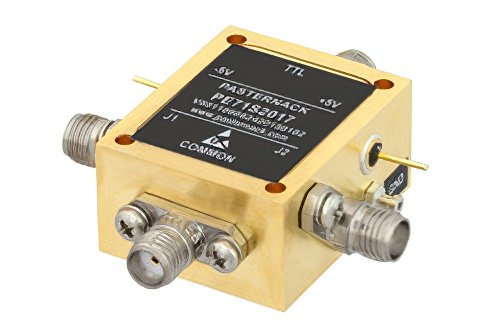

PE71S2017 | 反射 |
2,000-26,500 |
30 |
3 |
100 |
1 |
SMA |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

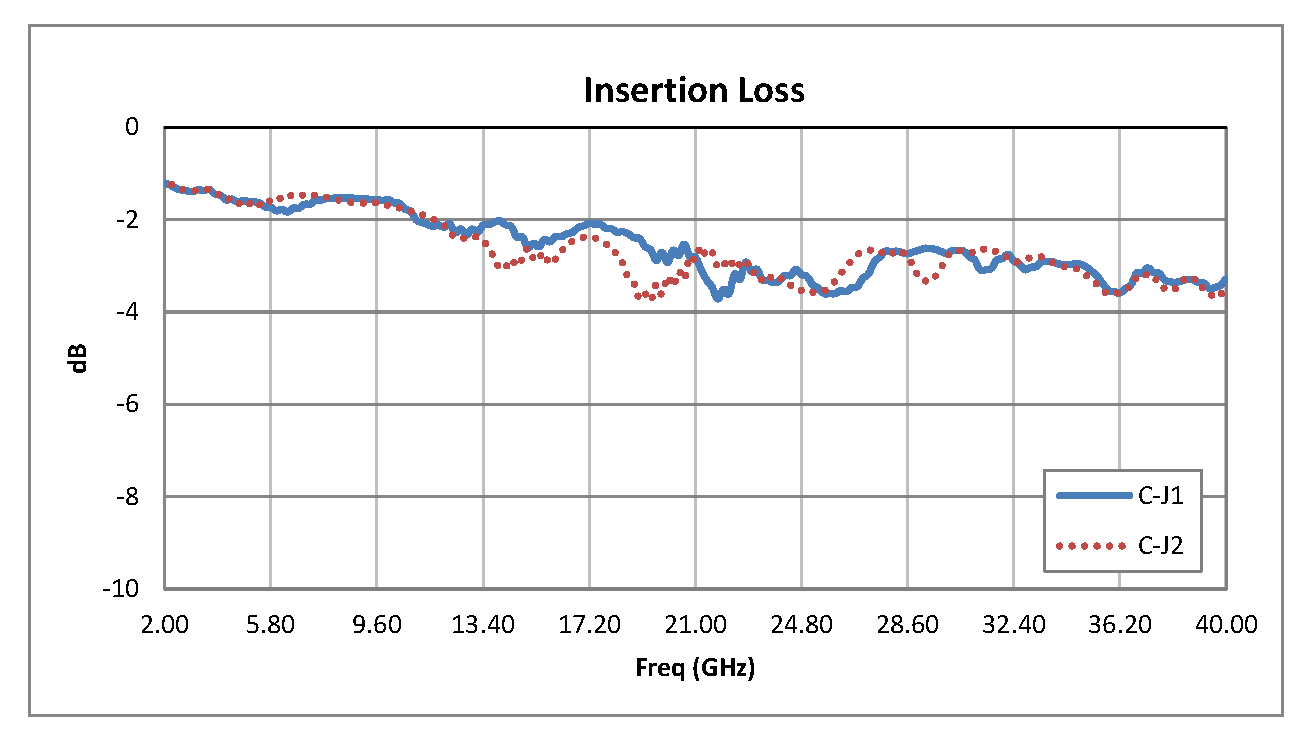

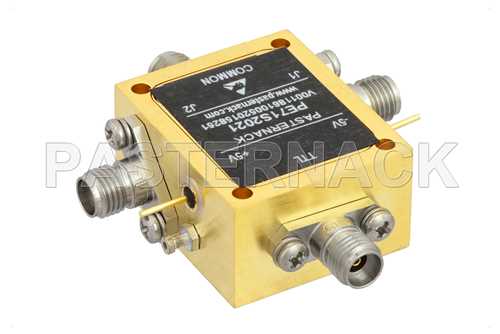

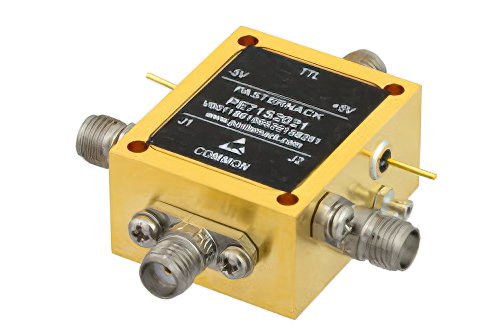

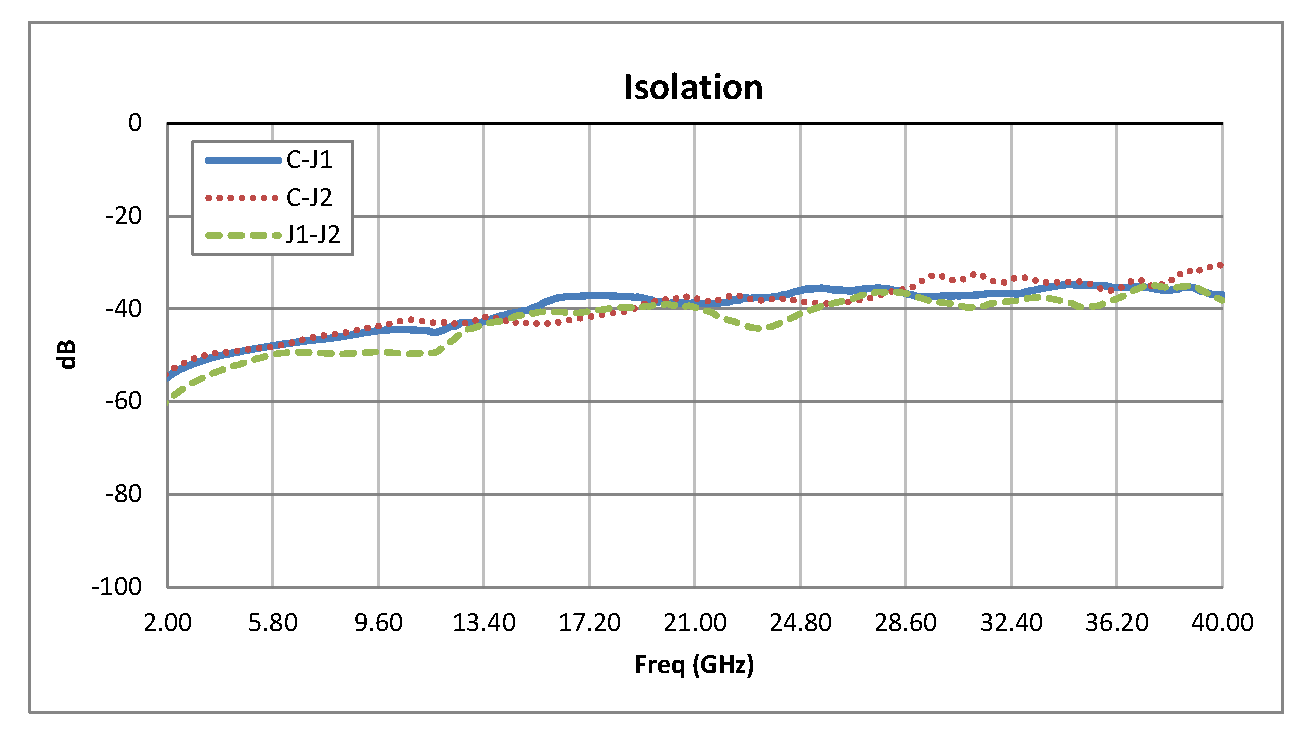

PE71S2021 | 反射 |
2,000至40,000 |
30 |
4 |
100 |
0.5 |
2.92mm |
2.92mm母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

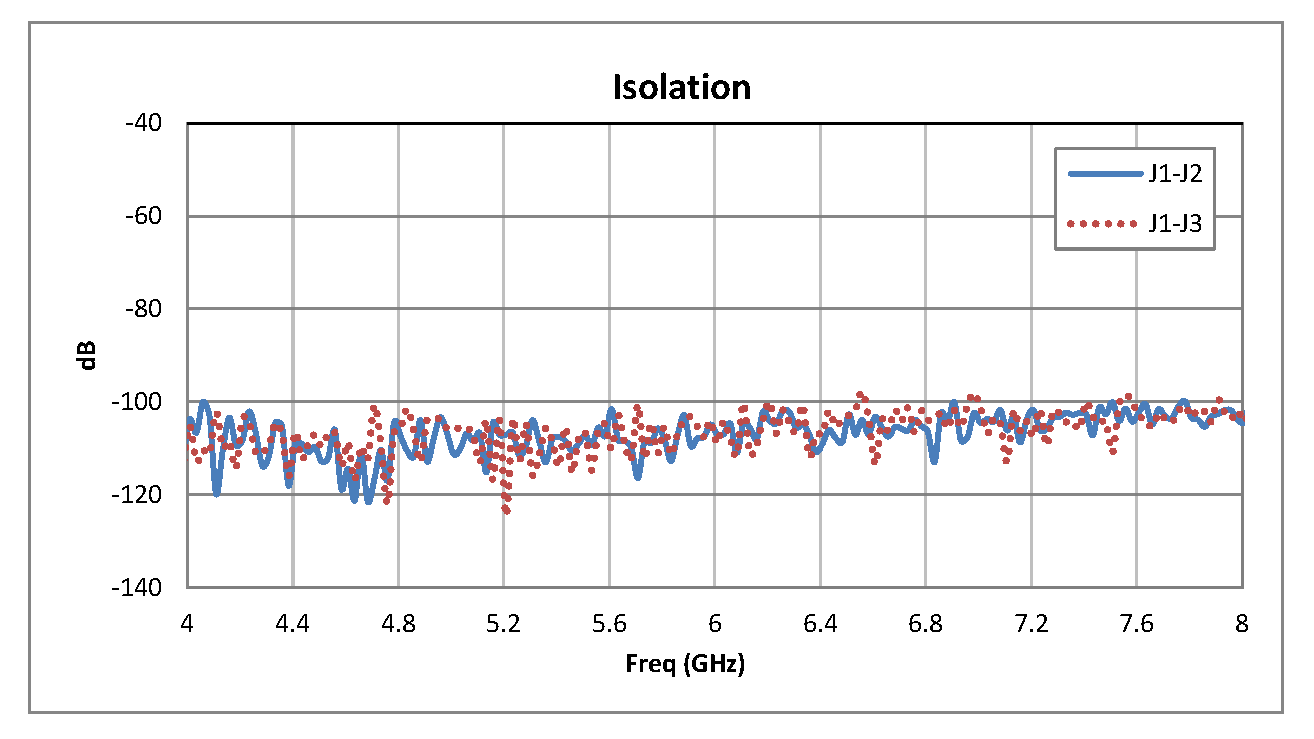

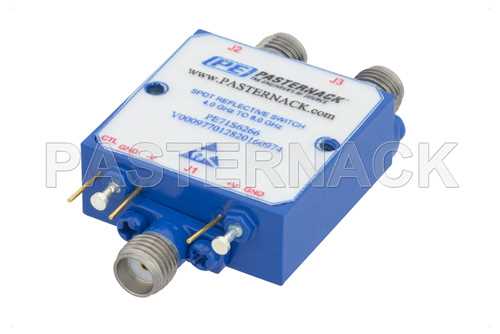

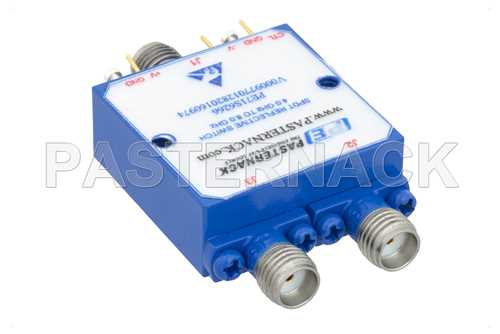

PE71S6266 | 反射 |
4,000-8,000 |
70 |
1.6 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

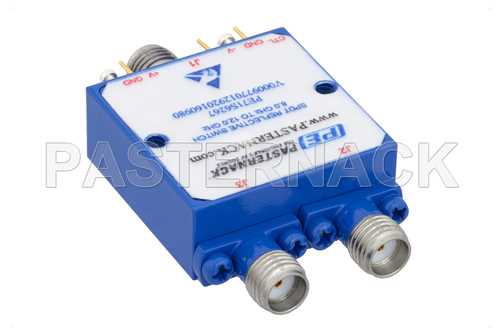

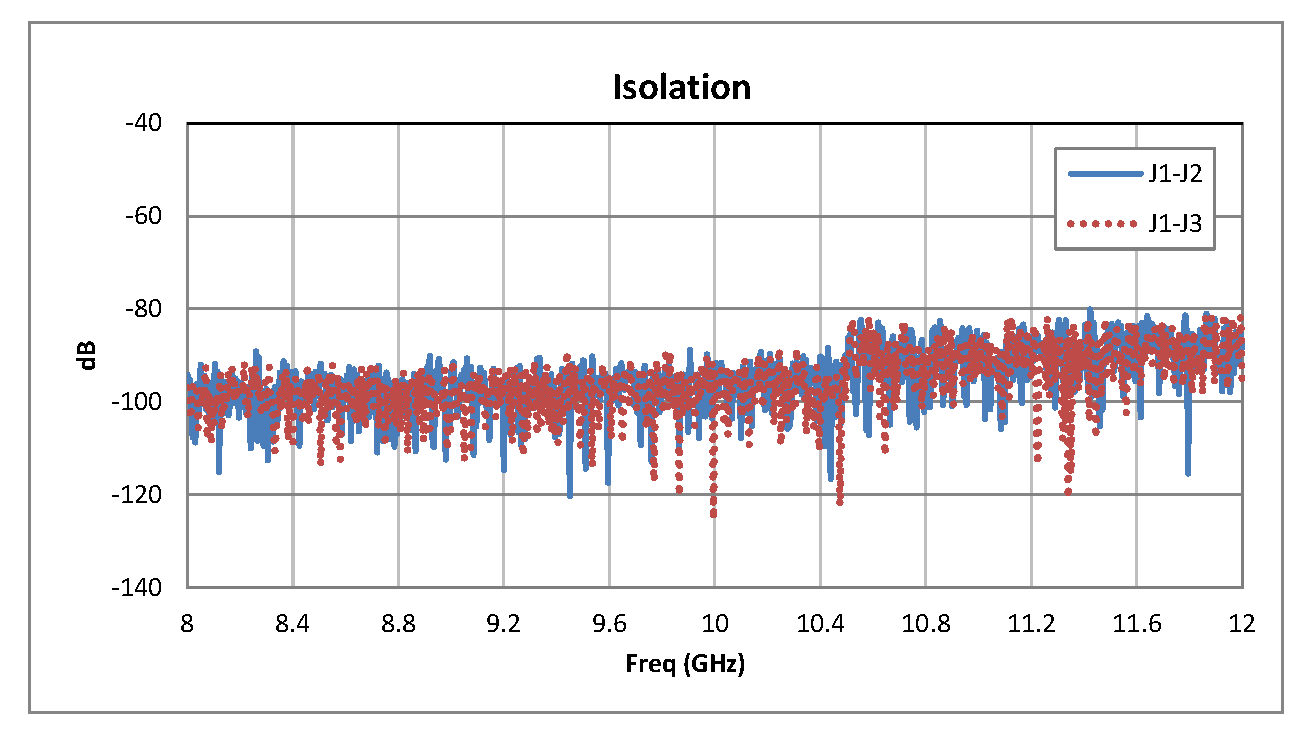

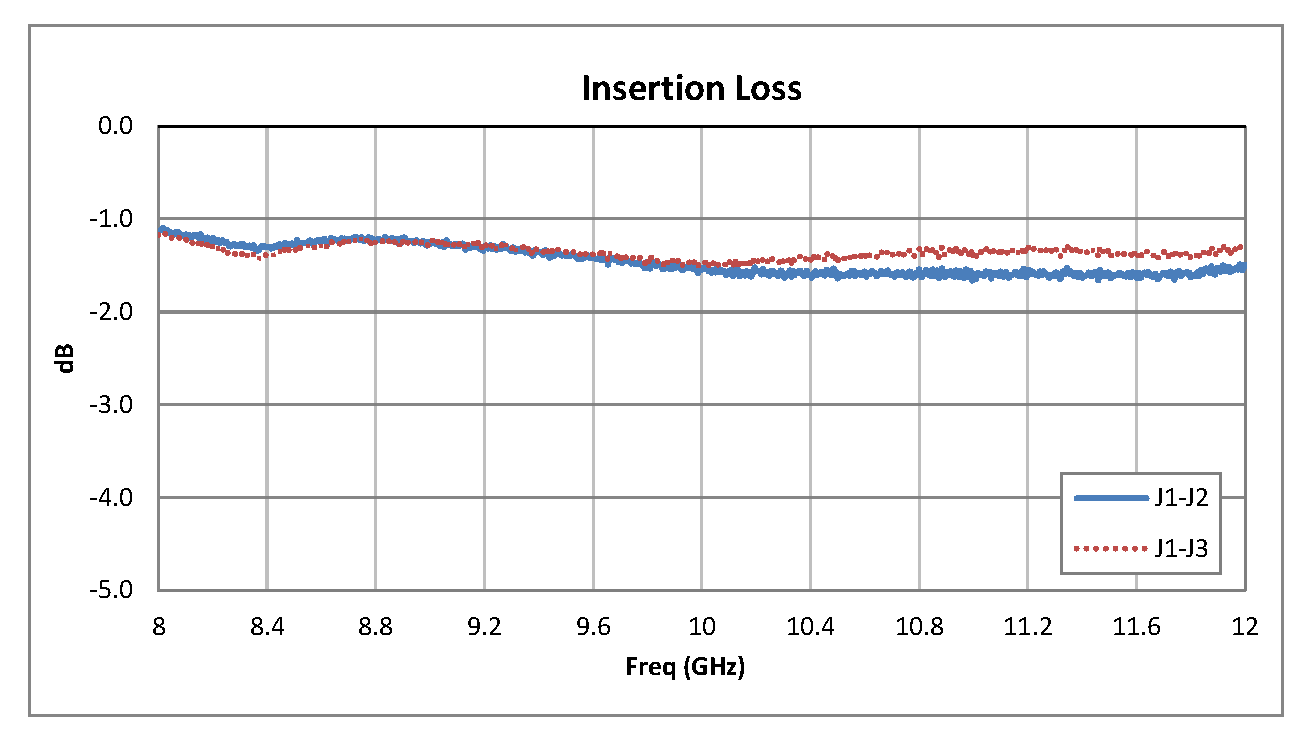

PE71S6267 | 反射 |
8,000-12,000 |
70 |
1.9 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

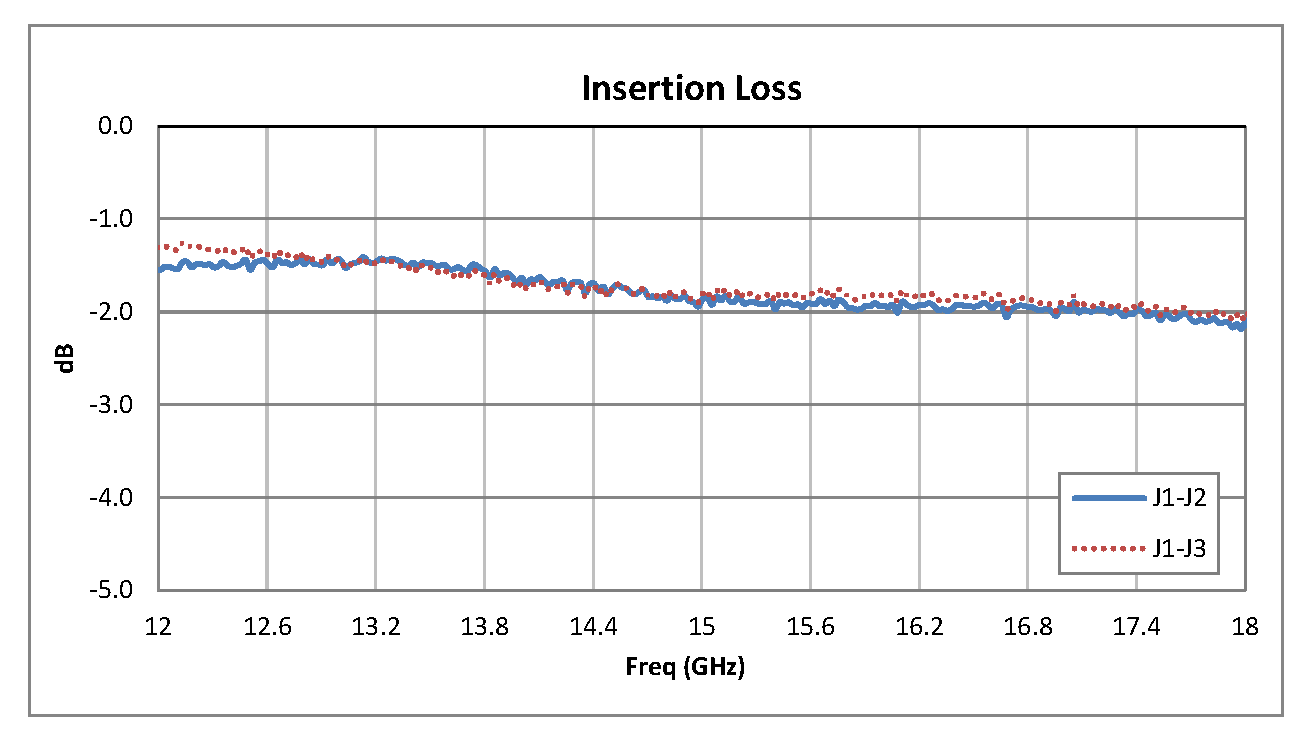

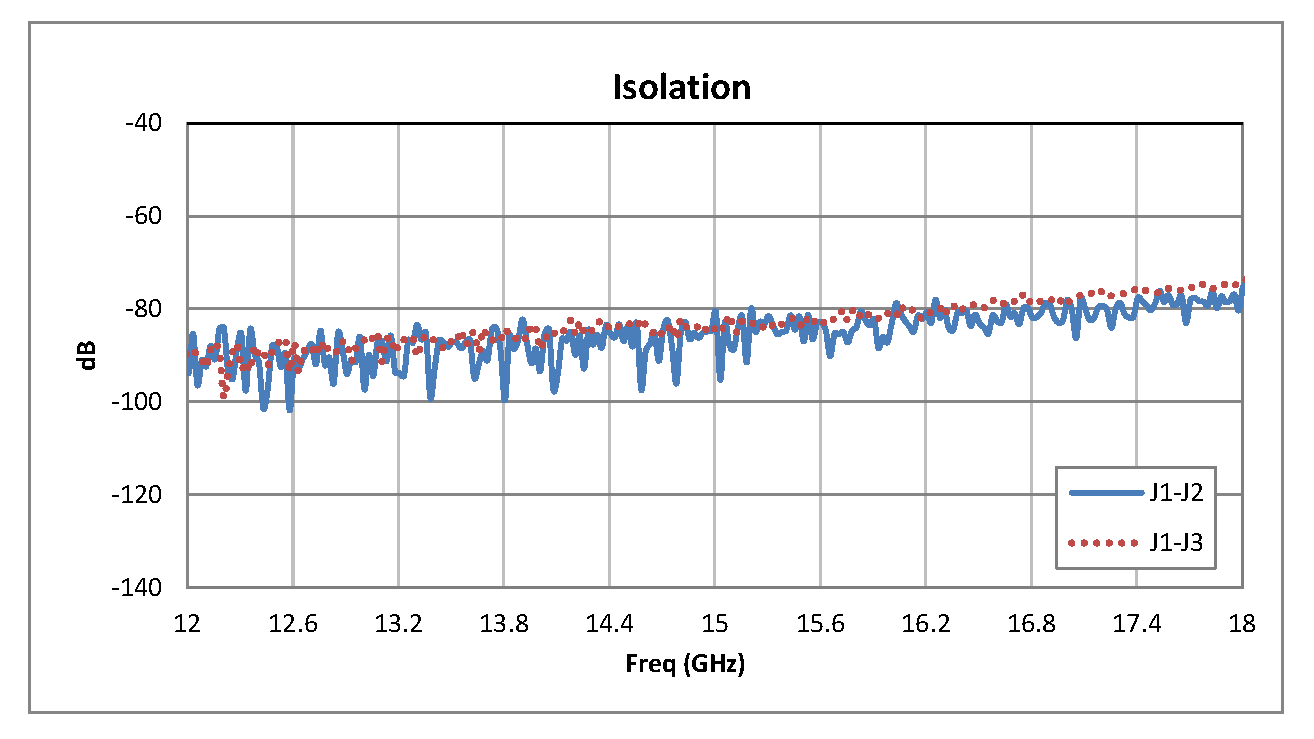

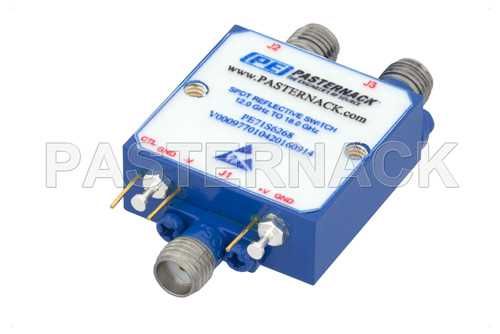

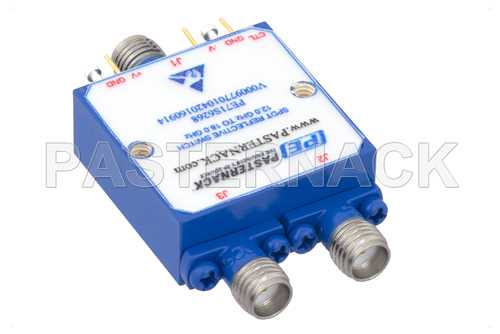

PE71S6268 | 反射 |
12,000-18,000 |
70 |
2.5 |
100 |
0.1 |
焊接插针 |
SMA母头 |
是 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
点击下方单个类别获取更多详细信息
如果您想获得Pasternack产品的完整清单，请点击此处
