继电器控制可编程衰减器
- 宽带频带，频率范围为直流至2000 MHz
- 可编程衰减器衰减范围0至127 dB
- 精准衰减步进0.25 dB至64 dB
- 0.8 dB至3.5 dB低插入损耗
- 50欧姆和75欧姆继电器控制可编程衰减器设计
- 工作温度范围为-20°C至+85°C
- 耐用同轴封装，含符合RoHS的组件
一件起发,当天发货！
▼ 点击以下链接获取更多详细信息
零件编号
及更多
视图
频
段
(GHz)
插入
损耗
（dB）
步
长
（dB）
衰减
范围
（dB）
衰减
步进
（dB）
输入/输出
阻抗
（Ohms）
输入
连续波功率
（瓦）
直流偏置
（每个继电器的电流）
射频
连接器
 |

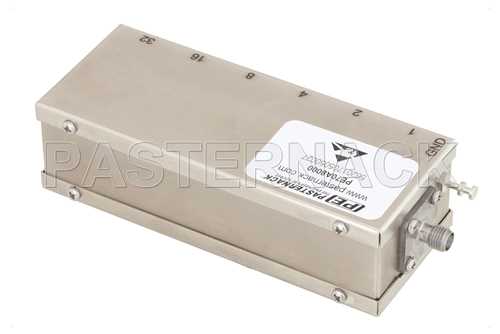

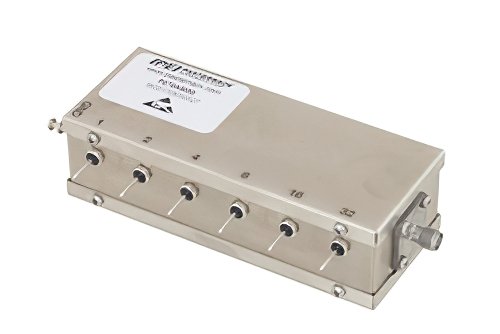

PE70A8000 | 直流至1.0 |
0.8至1.5 |
1 |
0至63 |
1, 2, 4, 8, |
50 |
0.5 |
12 Vdc |
SMA |
|
 |

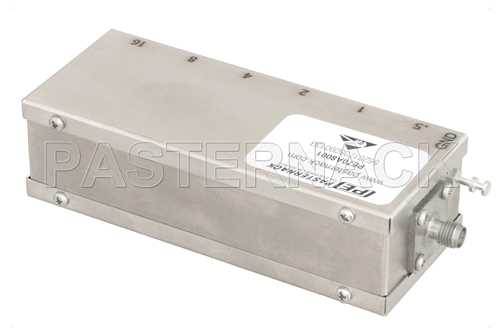

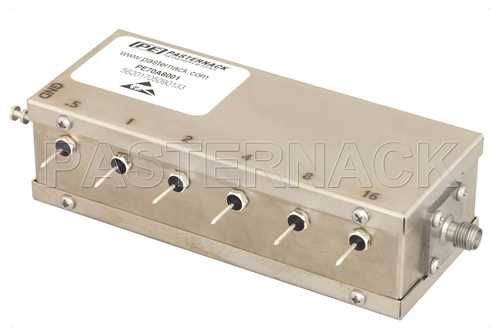

PE70A8001 | 直流至1.0 |
0.8至1.5 |
0.5 |
0至31.5 |
0.5, 1, 2, 4, |
50 |
1.0 |
12 Vdc |
SMA |
|
 |

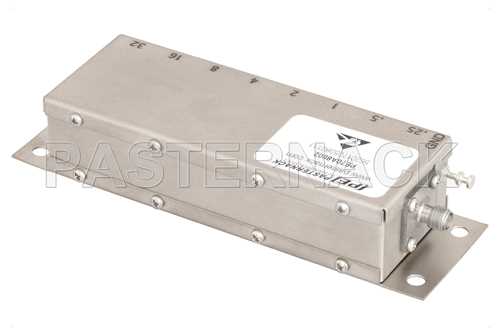

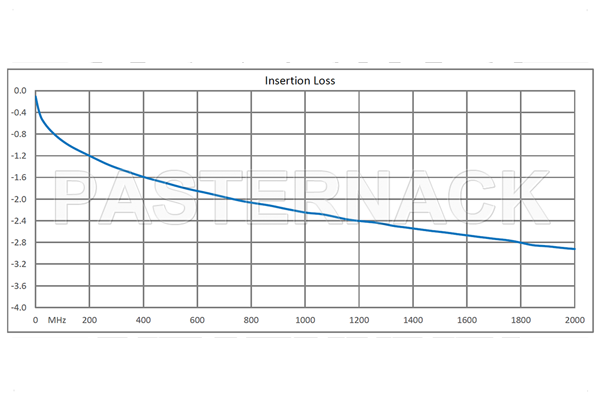

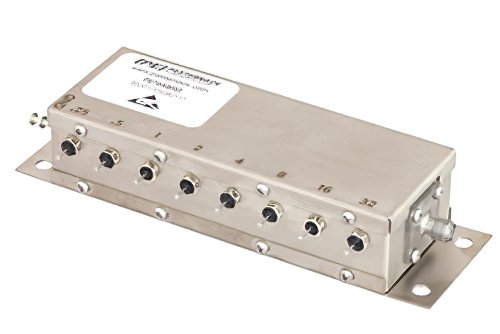

PE70A8002 | 直流至2.0 |
3至3.5 |
0.25 |
0至63.75 |
0.25, 0.5, 1, 2, |
50 |
0.5 |
12 Vdc |
SMA |
|
 |

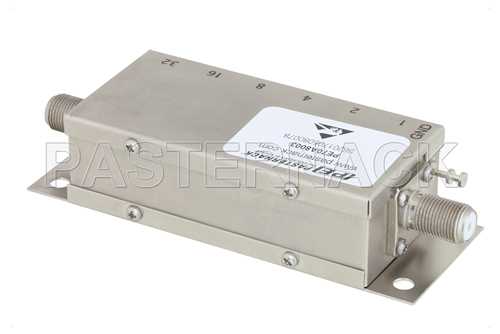

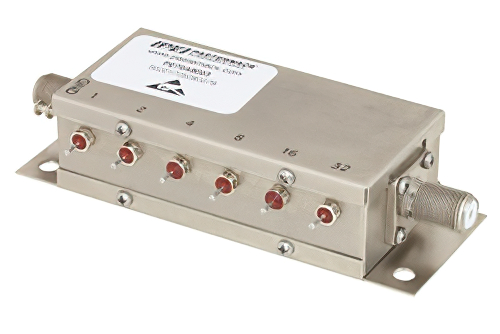

PE70A8003 | 直流至1.0 |
2.2 |
1 |
0至63 |
1, 2, 4, 8, |
75 |
1.0 |
12 Vdc |
F型 |
|
 |

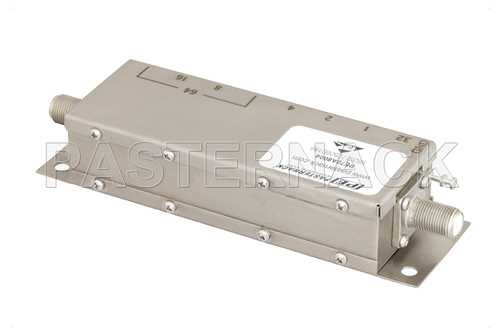

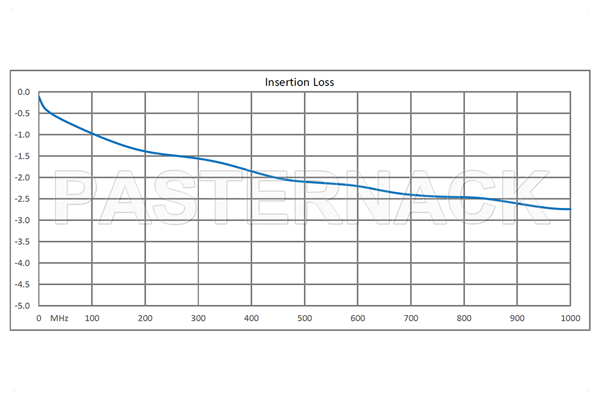

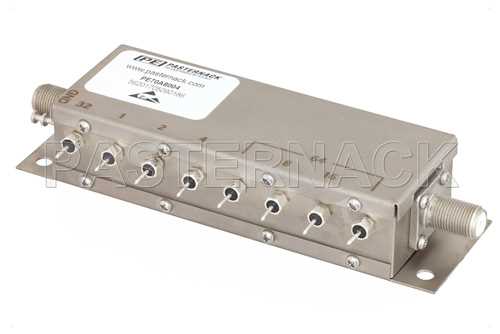

PE70A8004 | 直流至1.0 |
2.5 |
1 |
0至127 |
1, 2, 4, 8, |
75 |
1.0 |
12 Vdc |
F型 |
|
 |

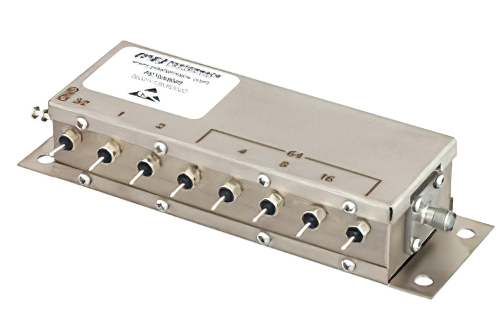

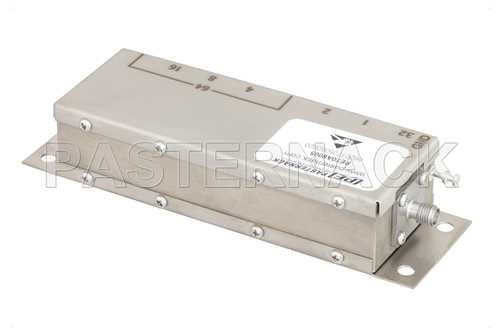

PE70A8005 | 直流至1.5 |
2.1至3.2 |
1 |
0至127 |
1, 2, 4, 8, |
50 |
1.0 |
12 Vdc |
SMA |
|

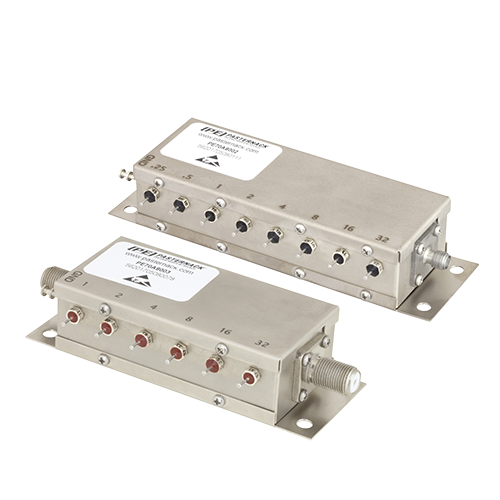

继电器控制可编程衰减器系列
Pasternack继电器控制可编程衰减器系列覆盖直流至2000 MHz宽频带，衰减水平覆盖0至127 dB。根据不同型号，该可编程衰减器设计采用6至8继电器bits，衰减步进覆盖0.25 dB至64 dB，以实现精准调谐能力。
典型衰减器性能包括0.8至3.5 dB的低插入损耗，+/- 0.5 dB的衰减精度，输入功率高达1瓦 CW。为提升使用便利性，继电器控制的可编程衰减器型号提供50欧姆和75欧姆配置。上述Pasternack带继电器控制的衰减器具有双向性能能力。
这些衰减器元件符合RoHS规范，采用耐用镀镍黄铜封装，配备母SMA或F型连接器。每个继电器bit配备指定RFI插针，其直流偏置为+12 Vdc以及15至30 mA，具体视型号而定。所有可编程衰减器型号的出口评级为EAR99，工作温度范围为-20°C至+85°C。
