零件编号

及更多

视图

频
段

小信号
增益典型值
(dB)

小信号
增益平坦性
典型值 (dB)

噪声
系数典型值
(dB)

P1dB
典型值
(dBm)

输出
IP3典型值
(dBm)

反向
隔离度
(dB)

直流电源
(Volts/mA)

输入保护 /
最大输入功率

射频
连接器

嵌入式 GPS 天线
  • 10款型号，覆盖宽带频率1 KHz至40 GHz
  • 输入保护设计，射频额定功率高达1瓦 CW
  • 高增益：典型值45 dB
  • 低噪声系数最低可达1 dB（典型值）
  • 高增益，25 dB至60 dB
  • 输出P1dB高达+21.5 dB（典型值）
  • 工作温度-40°C至+85°C
  • 采用坚固紧凑的军用级铝封装设计，支持SMA母头或 2.92mm连接器
Pasternack低噪声放大器


零件编号

及更多

视图

频
段

小信号
增益典型值
(dB)

小信号
增益平坦性
典型值 (dB)

噪声
系数典型值
(dB)

P1dB
典型值
(dBm)

输出
IP3典型值
(dBm)

反向
隔离度
(dB)

直流电源
(Volts/mA)

输入保护 /
最大输入功率

射频
连接器

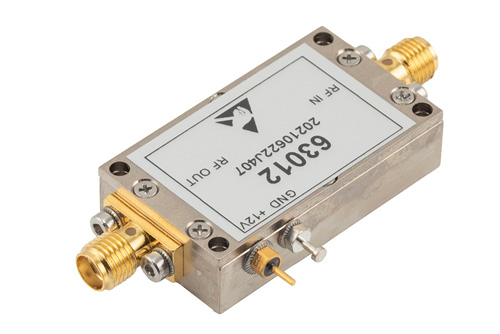

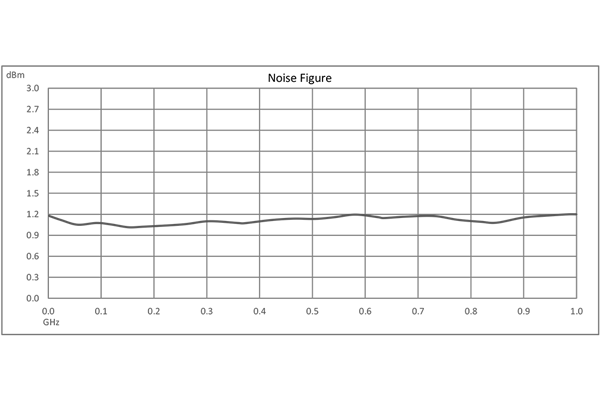

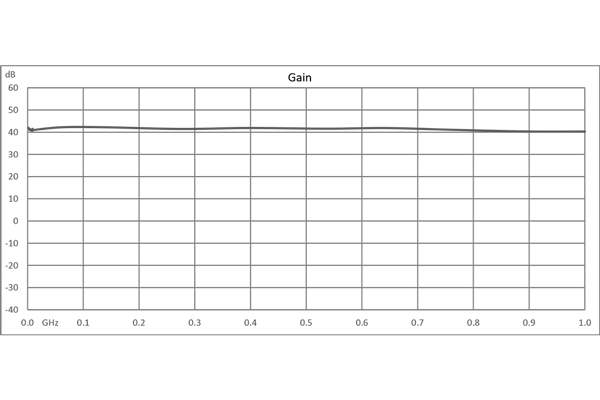

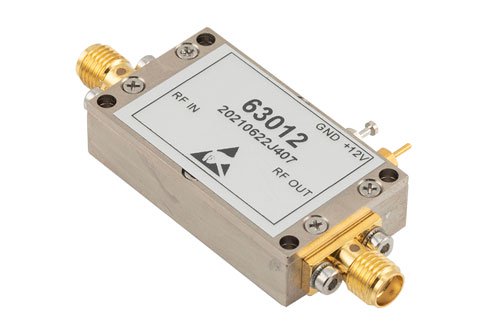

宽带低噪声放大器，1 KHz~1000 MHz，增益 40 dB，噪声系数 1 dB，+12V，SMA   PE15A63012

1 KHz~
1000 MHz

40

+/- 1

1

+15

+27

50

12/80

否 / +5 dBm

SMA
母头
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 40 dB，噪声系数 1 dB，+12V，SMA
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 40 dB，噪声系数 1 dB，+12V，SMA
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 40 dB，噪声系数 1 dB，+12V，SMA
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 40 dB，噪声系数 1 dB，+12V，SMA

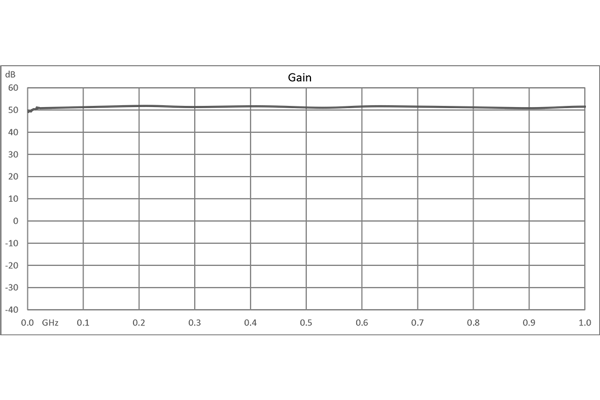

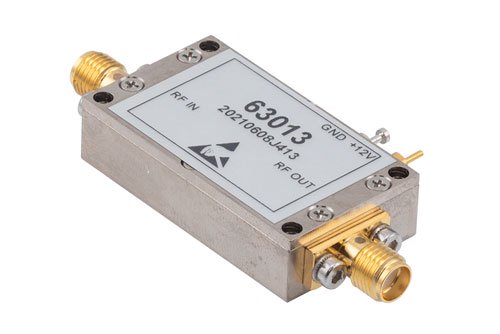

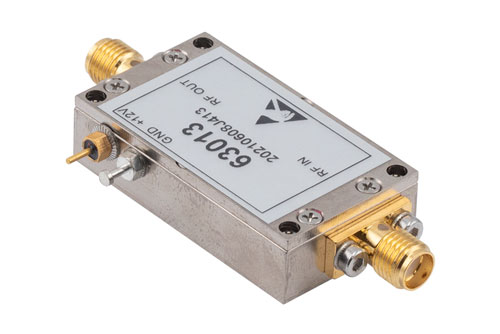

宽带低噪声放大器，1 KHz~1000 MHz，增益 50 dB，噪声系数 1 dB，+12V，SMA   PE15A63013

1 KHz~
1000 MHz

50

+/- 1.25

1

+15

+30

70

12/110

否 / +10 dBm

SMA
母头
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 50 dB，噪声系数 1 dB，+12V，SMA
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 50 dB，噪声系数 1 dB，+12V，SMA
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 50 dB，噪声系数 1 dB，+12V，SMA
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 50 dB，噪声系数 1 dB，+12V，SMA

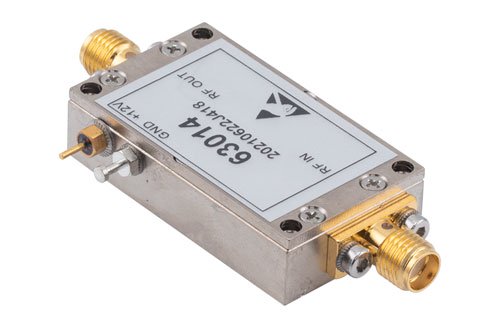

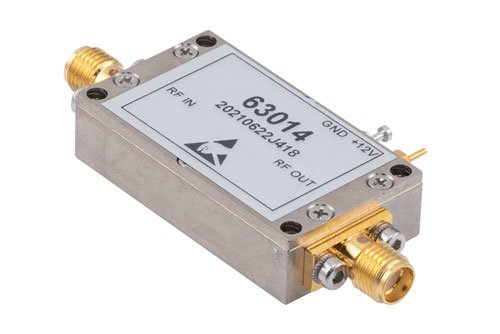

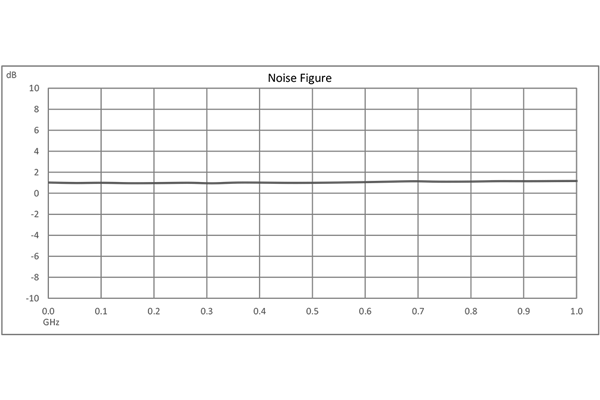

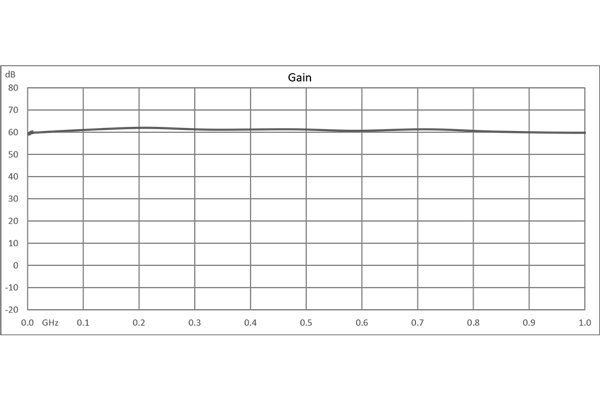

宽带低噪声放大器，1 KHz~1000 MHz，增益 60 dB，噪声系数 1 dB，+12V，SMA   PE15A63014

1 KHz~
1000 MHz

60

+/- 1.5

1

+16

- - -

80

12/130

否 / +10 dBm

SMA
母头
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 60 dB，噪声系数 1 dB，+12V，SMA
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 60 dB，噪声系数 1 dB，+12V，SMA
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 60 dB，噪声系数 1 dB，+12V，SMA
  • 说明宽带低噪声放大器，1 KHz~1000 MHz，增益 60 dB，噪声系数 1 dB，+12V，SMA

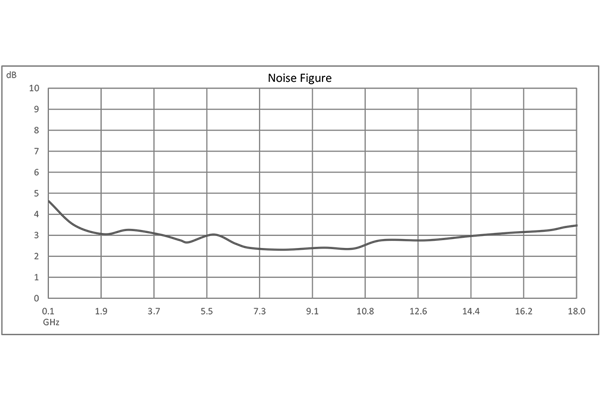

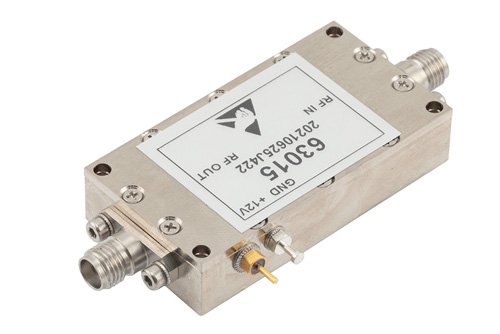

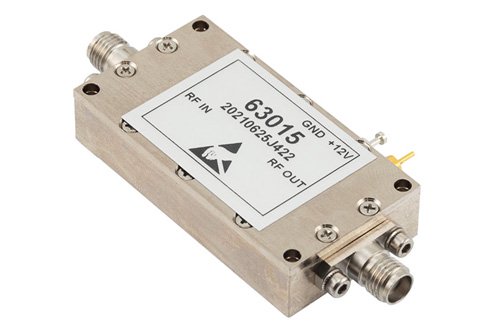

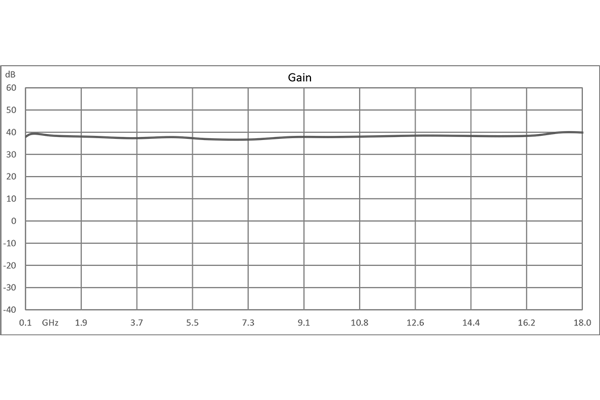

宽带低噪声放大器，100 MHz~18 GHz，增益 38 dB，噪声系数 3 dB，12V，SMA   PE15A63015

100 MHz~
18 GHz

38

+/- 1.5

3

+17.5

+26

> 50

12/300

否 / +15 dBm

SMA
母头
  • 说明宽带低噪声放大器，100 MHz~18 GHz，增益 38 dB，噪声系数 3 dB，12V，SMA
  • 说明宽带低噪声放大器，100 MHz~18 GHz，增益 38 dB，噪声系数 3 dB，12V，SMA
  • 说明宽带低噪声放大器，100 MHz~18 GHz，增益 38 dB，噪声系数 3 dB，12V，SMA
  • 说明宽带低噪声放大器，100 MHz~18 GHz，增益 38 dB，噪声系数 3 dB，12V，SMA

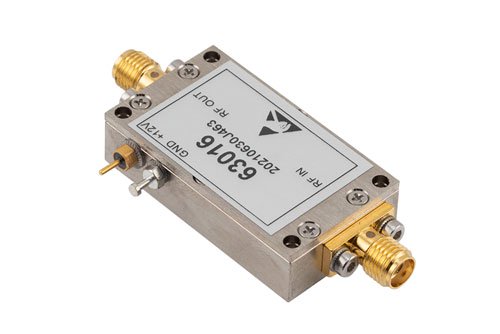

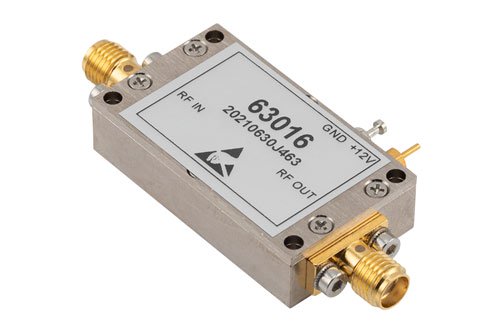

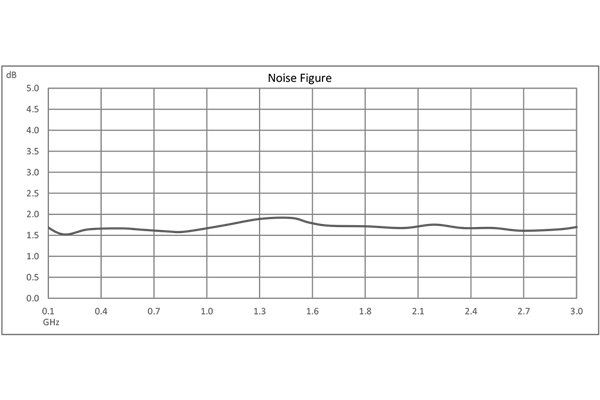

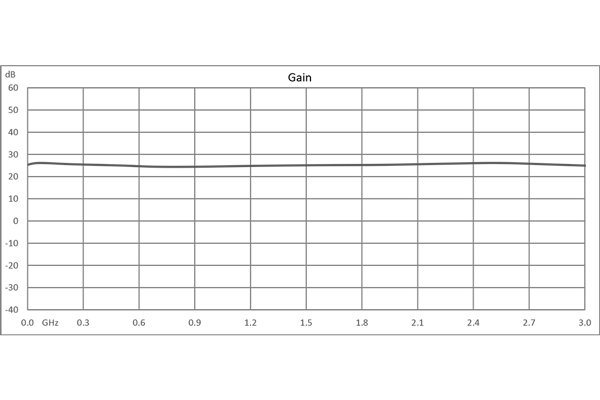

输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 25 dB，噪声系数 1.7 dB，12V，SMA   PE15A63016

20 MHz~
3 GHz

25

+/- 0.75

1.7

+13

+23

45

12/75

是 / +30 dBm

SMA
母头
  • 说明输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 25 dB，噪声系数 1.7 dB，12V，SMA
  • 说明输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 25 dB，噪声系数 1.7 dB，12V，SMA
  • 说明输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 25 dB，噪声系数 1.7 dB，12V，SMA
  • 说明输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 25 dB，噪声系数 1.7 dB，12V，SMA

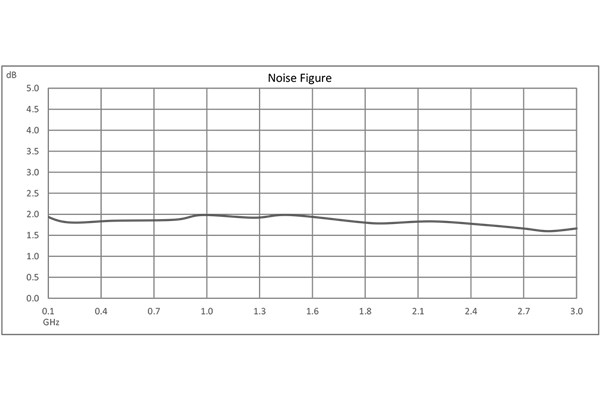

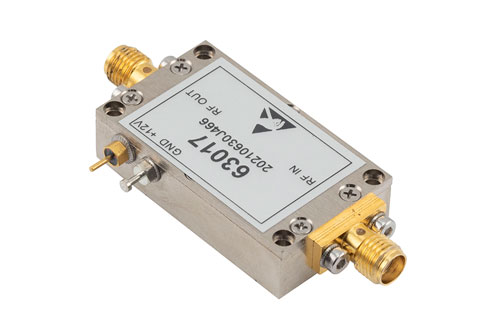

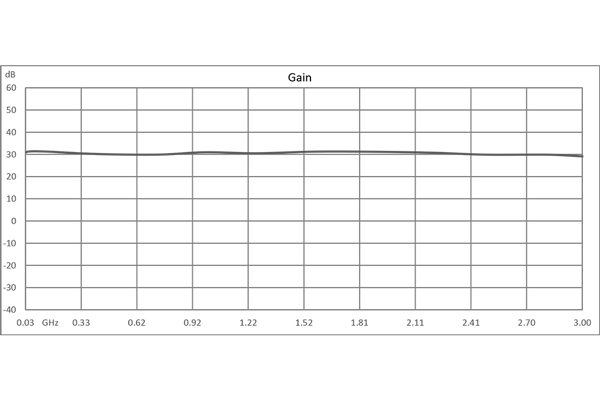

输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 1.7 dB，12V，SMA   PE15A63017

20 MHz~
3 GHz

30

+/- 1.25

1.7

+15

+28

45

12/80

是 / +30 dBm

SMA
母头
  • 说明输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 1.7 dB，12V，SMA
  • 说明输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 1.7 dB，12V，SMA
  • 说明输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 1.7 dB，12V，SMA
  • 说明输入保护低噪声放大器，20 MHz~3000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 1.7 dB，12V，SMA

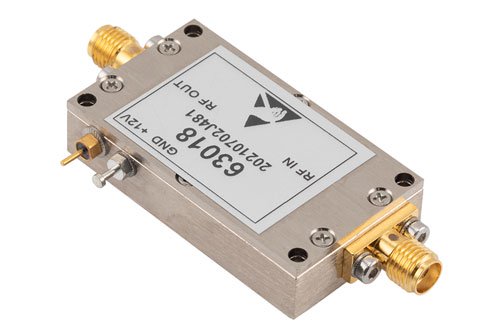

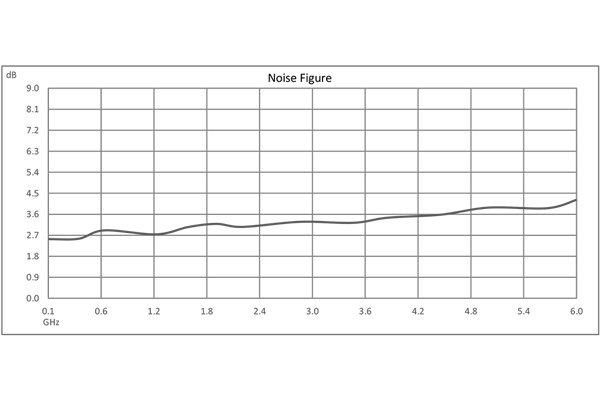

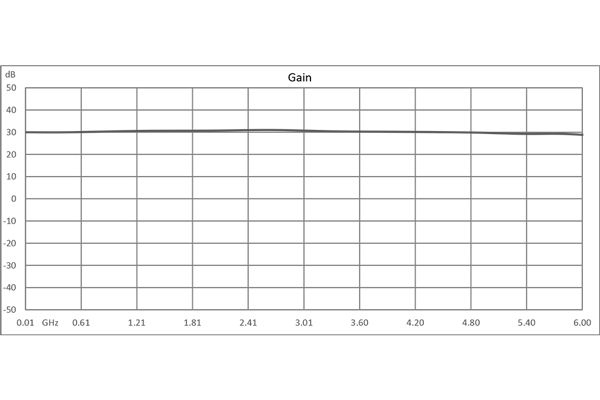

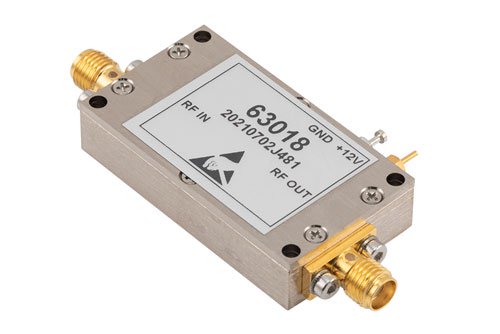

输入保护低噪声放大器，10 MHz~6000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 3.5 dB，12V，SMA   PE15A63018

10 MHz~
6 GHz

30

+/- 1.0

3.5

+14.5

+37

45

12/100

是 / +30 dBm

SMA
母头
  • 说明输入保护低噪声放大器，10 MHz~6000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 3.5 dB，12V，SMA
  • 说明输入保护低噪声放大器，10 MHz~6000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 3.5 dB，12V，SMA
  • 说明输入保护低噪声放大器，10 MHz~6000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 3.5 dB，12V，SMA
  • 说明输入保护低噪声放大器，10 MHz~6000 MHz，射频输入功率 1 瓦，增益 30 dB，噪声系数 3.5 dB，12V，SMA

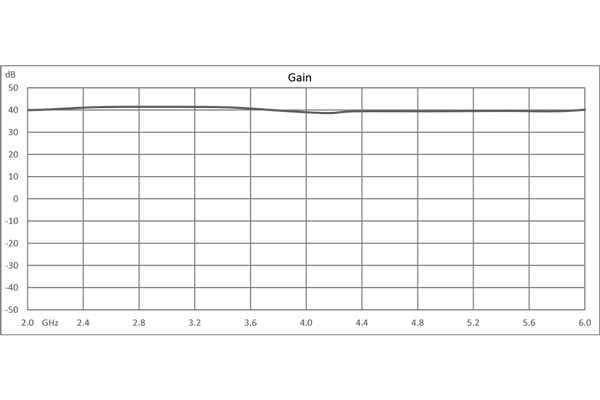

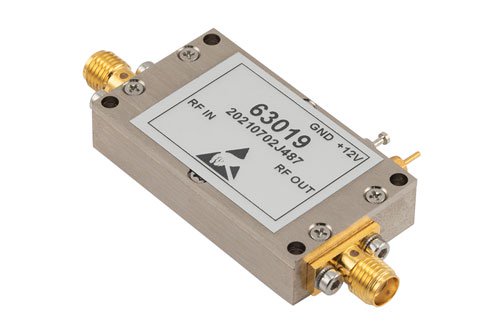

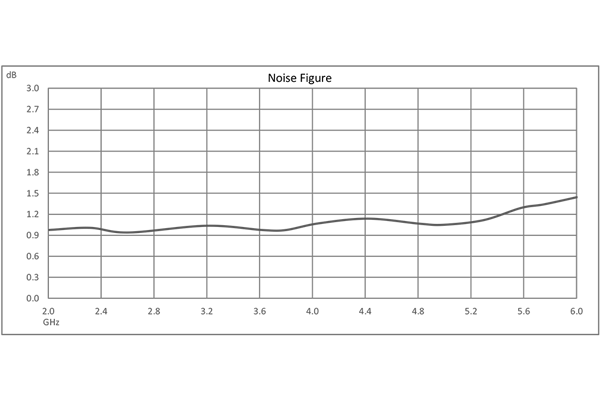

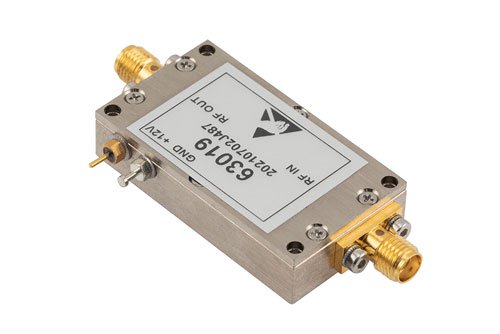

输入保护低噪声放大器，2 GHz~6 GHz，射频输入功率 1 瓦，增益 40 dB，1.2 dB噪声系数，12V，SMA   PE15A63019

2 GHz~
6 GHz

40

+/- 1.0

1.2

+14.5

- - -

60

12/90

是 / +30 dBm

SMA
母头
  • 说明输入保护低噪声放大器，2 GHz~6 GHz，射频输入功率 1 瓦，增益 40 dB，1.2 dB噪声系数，12V，SMA
  • 说明输入保护低噪声放大器，2 GHz~6 GHz，射频输入功率 1 瓦，增益 40 dB，1.2 dB噪声系数，12V，SMA
  • 说明输入保护低噪声放大器，2 GHz~6 GHz，射频输入功率 1 瓦，增益 40 dB，1.2 dB噪声系数，12V，SMA
  • 说明输入保护低噪声放大器，2 GHz~6 GHz，射频输入功率 1 瓦，增益 40 dB，1.2 dB噪声系数，12V，SMA

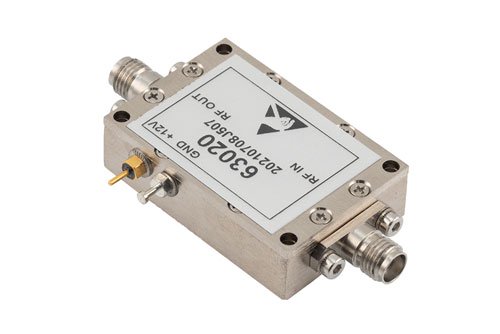

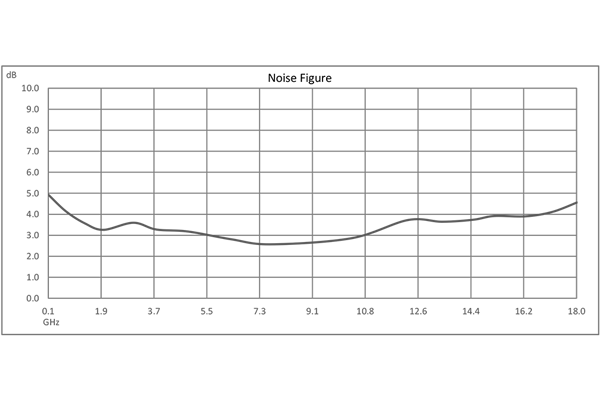

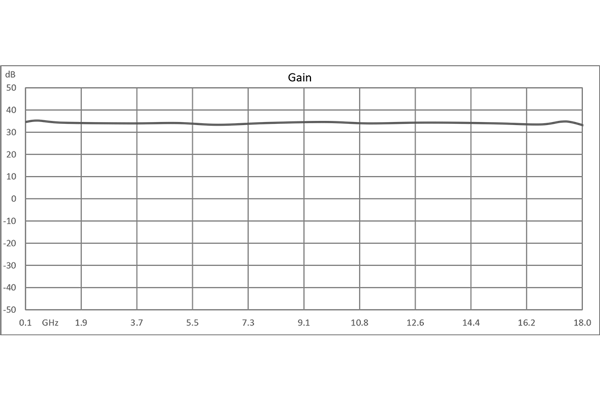

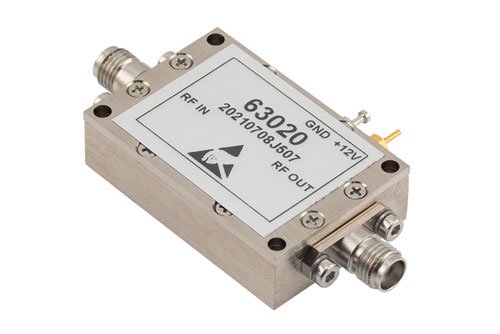

输入保护低噪声放大器，100 MHz~18 GHz，射频输入功率 1 瓦，增益 33 dB，噪声系数 3.5 dB，12V，SMA   PE15A63020

100 MHz~
18 GHz

33

+/- 1.5

3.5

+21.5

+30

50

12/280

是 / +30 dBm

SMA
母头
  • 说明输入保护低噪声放大器，100 MHz~18 GHz，射频输入功率 1 瓦，增益 33 dB，噪声系数 3.5 dB，12V，SMA
  • 说明输入保护低噪声放大器，100 MHz~18 GHz，射频输入功率 1 瓦，增益 33 dB，噪声系数 3.5 dB，12V，SMA
  • 说明输入保护低噪声放大器，100 MHz~18 GHz，射频输入功率 1 瓦，增益 33 dB，噪声系数 3.5 dB，12V，SMA
  • 说明输入保护低噪声放大器，100 MHz~18 GHz，射频输入功率 1 瓦，增益 33 dB，噪声系数 3.5 dB，12V，SMA

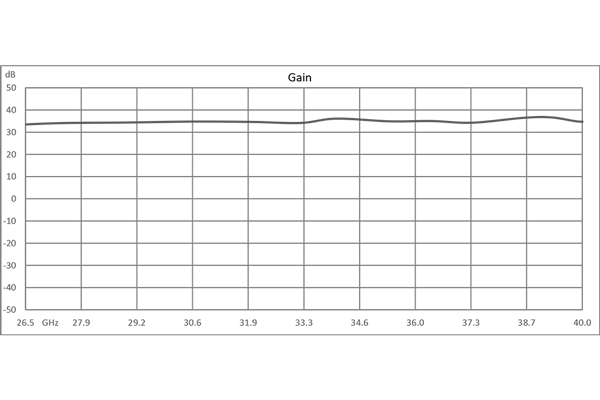

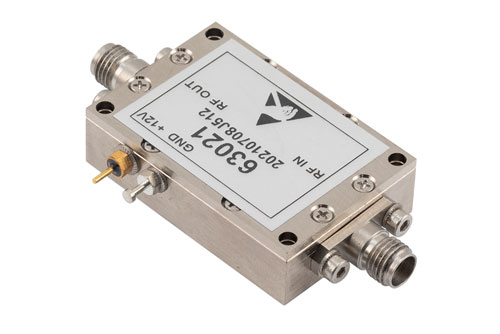

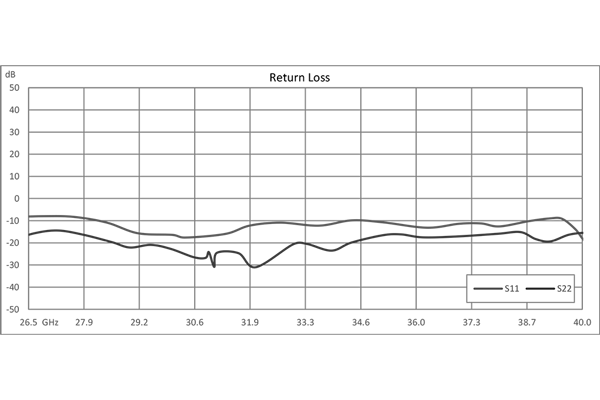

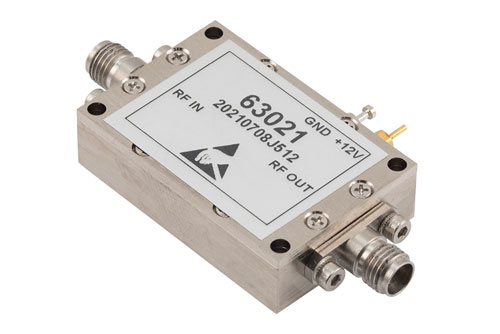

低噪声放大器，Ka频段，26.5 GHz~40 GHz，增益 35 dB，噪声系数 2.5 dB，12V，2.92mm   PE15A63021

26.5 GHz~
40 GHz

35

+/- 2.0

2.5

+11

+20

45

12/110

否 / +10 dBm

2.92mm
母头
  • 说明低噪声放大器，Ka频段，26.5 GHz~40 GHz，增益 35 dB，噪声系数 2.5 dB，12V，2.92mm
  • 说明低噪声放大器，Ka频段，26.5 GHz~40 GHz，增益 35 dB，噪声系数 2.5 dB，12V，2.92mm
  • 说明低噪声放大器，Ka频段，26.5 GHz~40 GHz，增益 35 dB，噪声系数 2.5 dB，12V，2.92mm
  • 说明低噪声放大器，Ka频段，26.5 GHz~40 GHz，增益 35 dB，噪声系数 2.5 dB，12V，2.92mm

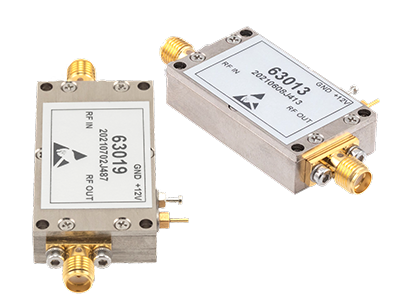

Pasternack低噪声放大器

Pasternack全新系列低噪声放大器采用紧凑型同轴封装，宽带频率覆盖为1 KHz至40 GHz。包括一系列输入保护设计，具有射频输入额定功率1瓦 CW。低噪声放大器的典型性能包括高增益为25 dB至60 dB、低噪声系数低至1 dB，以及输出P1dB 最高+21.5 dBm。

低噪声放大器采用坚固的军用级铝封装，采用连接器为SMA母头或 2.92mm，工作温度为-40°C至+85°C。低噪声放大器属于Pasternack提供的40,000多个射频、微波和毫米波组件。与Pasternack提供的其他射频部件一样，低噪声放大器均可在当天发货。

如需完整的Pasternack产品清单，请点击这里。
