高功率信号限幅器

高功率信号限幅器

  • 宽带频率范围为 20 MHz 到 40 GHz
  • 13 种不同型号提供全面性能特性
  • 额定 CW 输入功率高达 5 瓦
  • 峰值额定功率为 200 瓦
  • 平漏功率范围为 +10 dBm 到 +18 dBm
  • 紧凑封装，带现场可更换连接器和安装通孔
  • 型号设计满足 MIL-STD-202 测试条件
一件起发,当天发货！
零件编号和其他视图 频率范围（GHz） 插入损耗典型值(dB) 输入功率 (CW)（瓦） 峰值功率 (W) 平漏(dBm) 电压驻波比 限制阈值 (dBm) 恢复时间 (µsec) 输入/输出连接器类型
高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复15 us，平漏 13 dBm，20 MHz ~ 4 GHz
说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复15 us，平漏 13 dBm，20 MHz ~ 4 GHz 说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复15 us，平漏 13 dBm，20 MHz ~ 4 GHz

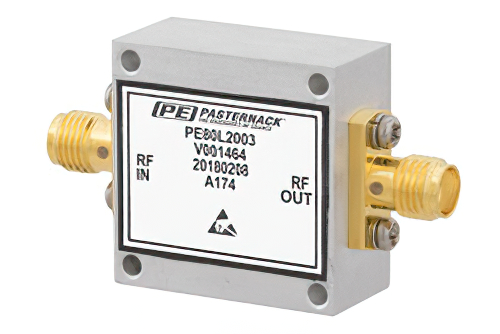

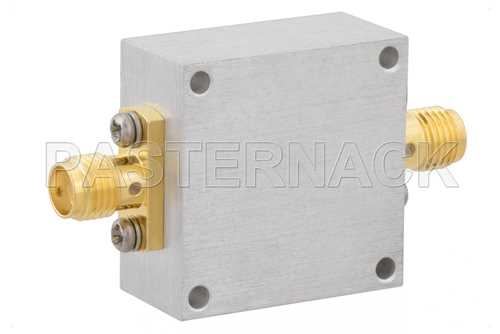

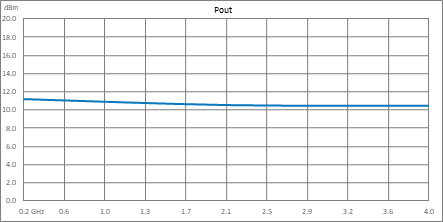

PE80L2003
说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复15 us，平漏 13 dBm，20 MHz ~ 4 GHz
0.02至4 0.8 2 100* 13 1.8:1 10 15 母头/母头现场可更换 SMA

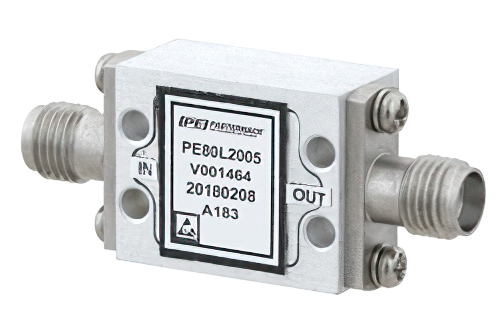

高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 18 dBm，500 MHz ~ 18 GHz
说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 18 dBm，500 MHz ~ 18 GHz 说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 18 dBm，500 MHz ~ 18 GHz

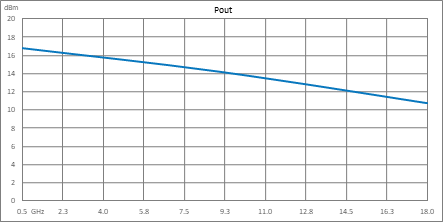

PE80L2005
说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 18 dBm，500 MHz ~ 18 GHz
0.5至18 2 5 100* 18 1.8:1 14 15 母头/母头现场可更换 SMA
SMA 高功率限幅器，峰值功率 100W，恢复 10 ns，平漏 14 dBm，500 MHz ~ 18 GHz
说明SMA 高功率限幅器，峰值功率 100W，恢复 10 ns，平漏 14 dBm，500 MHz ~ 18 GHz 说明SMA 高功率限幅器，峰值功率 100W，恢复 10 ns，平漏 14 dBm，500 MHz ~ 18 GHz

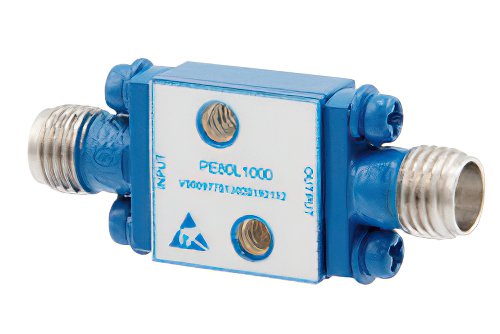

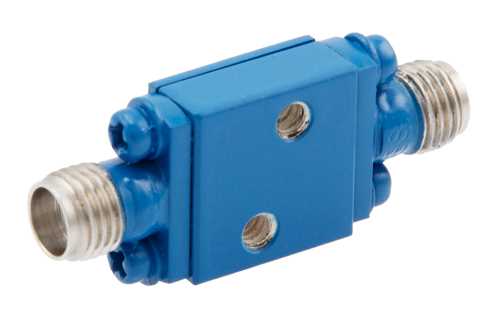

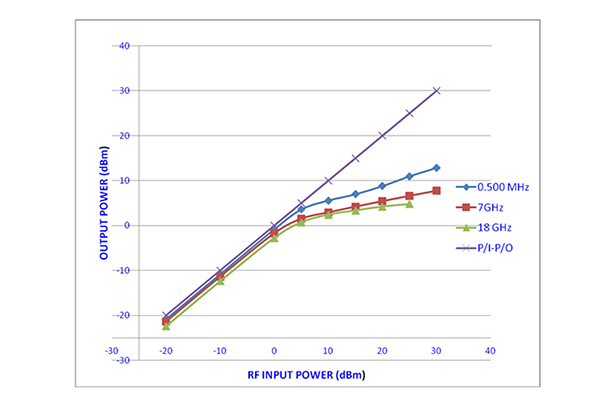

PE80L1000
说明SMA 高功率限幅器，峰值功率 100W，恢复 10 ns，平漏 14 dBm，500 MHz ~ 18 GHz
0.5至18 1.5 1 100** 10 1.5:1 10 0.01 母头/母头现场可更换 SMA
SMA 高功率限幅器，峰值功率 100W，恢复 40 ns，平漏 13 dBm，2 GHz ~ 8 GHz
说明SMA 高功率限幅器，峰值功率 100W，恢复 40 ns，平漏 13 dBm，2 GHz ~ 8 GHz

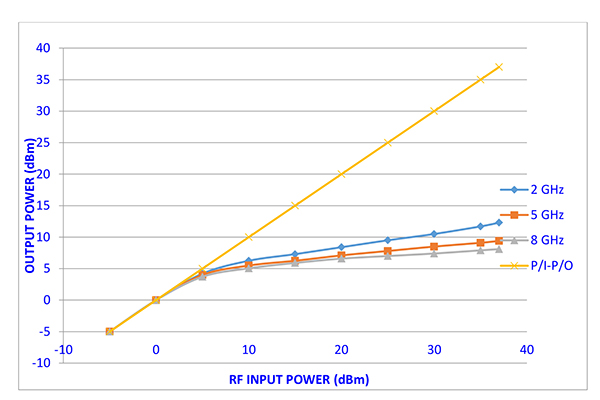

PE80L1001
说明SMA 高功率限幅器，峰值功率 100W，恢复 40 ns，平漏 13 dBm，2 GHz ~ 8 GHz
2至8 1 5 100** 13 2.0:1 - - - 0.04 母头/母头现场可更换 SMA

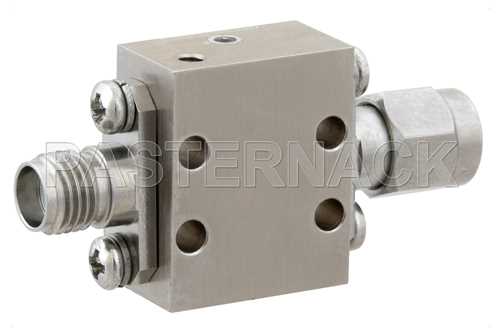

高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 14 dBm，2 GHz ~ 18 GHz
说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 14 dBm，2 GHz ~ 18 GHz 说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 14 dBm，2 GHz ~ 18 GHz

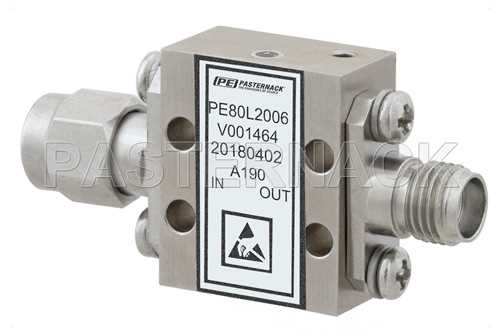

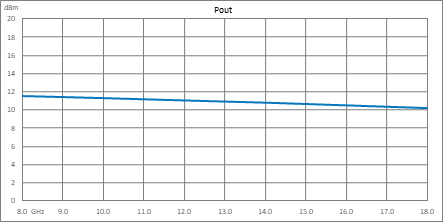

PE80L2006
说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 14 dBm，2 GHz ~ 18 GHz
2至18 2.5 5 100* 14 2.0:1 6 15 公头/母头现场可更换 SMA
SMA 高功率限幅器，峰值功率 200W，恢复 100 ns，平漏 14 dBm，2 GHz ~ 18 GHz
说明SMA 高功率限幅器，峰值功率 200W，恢复 100 ns，平漏 14 dBm，2 GHz ~ 18 GHz 说明SMA 高功率限幅器，峰值功率 200W，恢复 100 ns，平漏 14 dBm，2 GHz ~ 18 GHz

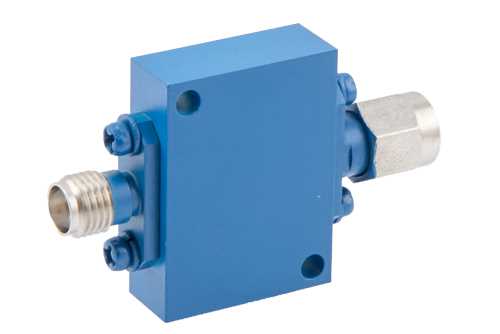

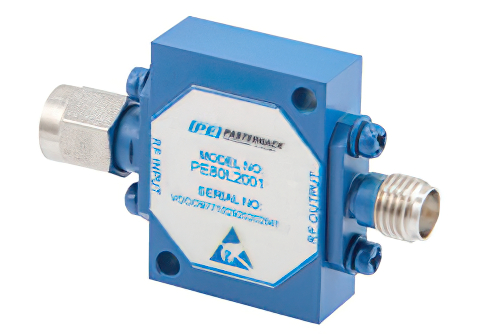

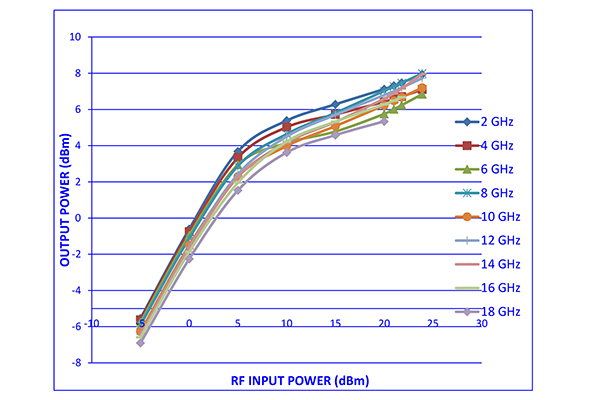

PE80L2001
说明SMA 高功率限幅器，峰值功率 200W，恢复 100 ns，平漏 14 dBm，2 GHz ~ 18 GHz
2至18 2 1 200** 14 2.0:1 6 0.1 公头/母头现场可更换 SMA
SMA 高功率限幅器，峰值功率 200W，恢复 100 ns，平漏 14 dBm，2 GHz ~ 18 GHz
说明SMA 高功率限幅器，峰值功率 200W，恢复 100 ns，平漏 14 dBm，2 GHz ~ 18 GHz 说明SMA 高功率限幅器，峰值功率 200W，恢复 100 ns，平漏 14 dBm，2 GHz ~ 18 GHz

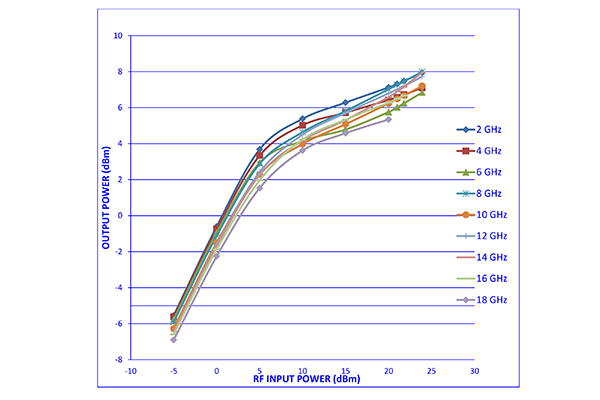

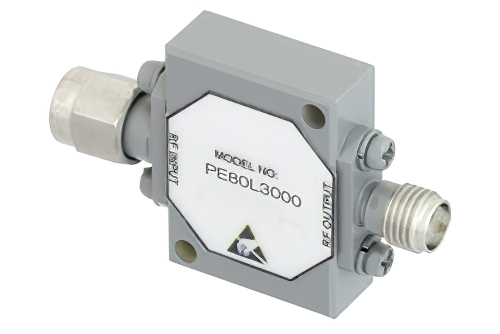

PE80L3000
说明SMA 高功率限幅器，峰值功率 200W，恢复 100 ns，平漏 14 dBm，2 GHz ~ 18 GHz
2至18 2 1 200** 14 2.0:1 6 0.01 公头/母头现场可更换 SMA
SMA 高功率限幅器，峰值功率 100W，恢复 12 ns，平漏 15 dBm，6 GHz ~ 18 GHz
说明SMA 高功率限幅器，峰值功率 100W，恢复 12 ns，平漏 15 dBm，6 GHz ~ 18 GHz 说明SMA 高功率限幅器，峰值功率 100W，恢复 12 ns，平漏 15 dBm，6 GHz ~ 18 GHz

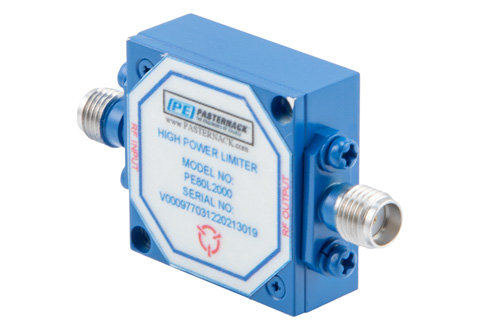

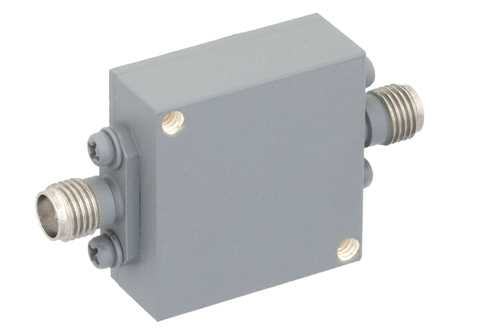

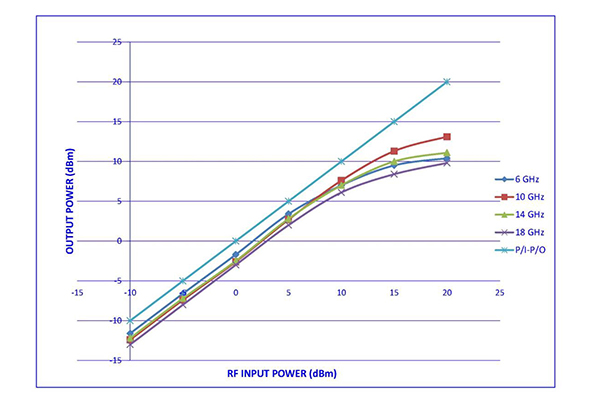

PE80L2000
说明SMA 高功率限幅器，峰值功率 100W，恢复 12 ns，平漏 15 dBm，6 GHz ~ 18 GHz
6至18 2.5 10 100** 15 2.0:1 - - - 0.012 母头/母头现场可更换 SMA
高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 18 dBm，8 GHz ~ 12 GHz
说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 18 dBm，8 GHz ~ 12 GHz 说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 18 dBm，8 GHz ~ 12 GHz

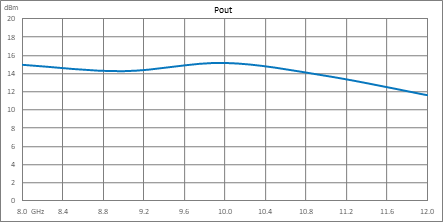

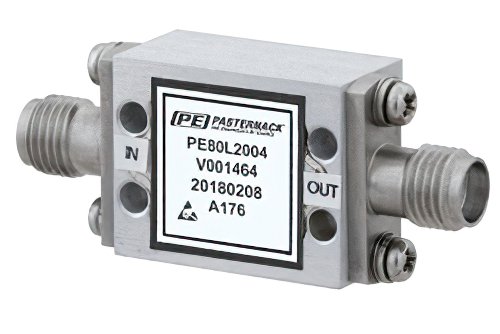

PE80L2004
说明高功率限幅器，现场可更换 SMA，峰值功率 100W，恢复 15 us，平漏 18 dBm，8 GHz ~ 12 GHz
8至12 1.2 3 100** 18 1.8:1 15 15 母头/母头现场可更换 SMA
SMA 高功率限幅器，峰值功率 100W，恢复 10 ns，平漏 14 dBm，12 GHz ~ 18 GHz
说明SMA 高功率限幅器，峰值功率 100W，恢复 10 ns，平漏 14 dBm，12 GHz ~ 18 GHz 说明SMA 高功率限幅器，峰值功率 100W，恢复 10 ns，平漏 14 dBm，12 GHz ~ 18 GHz

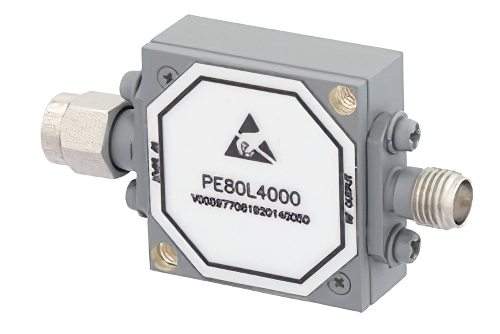

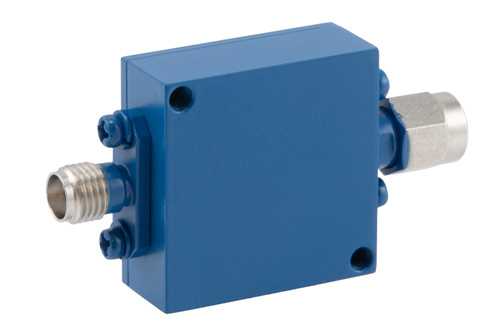

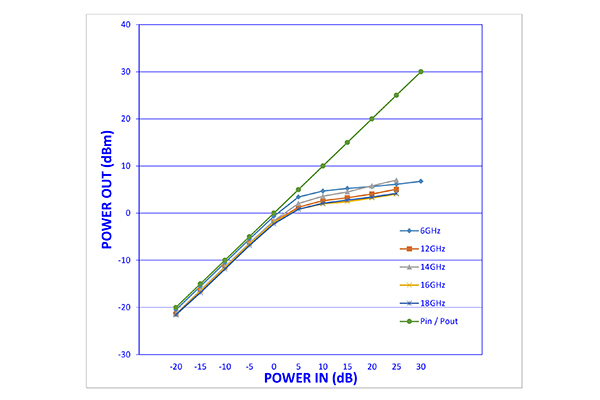

PE80L4000
说明SMA 高功率限幅器，峰值功率 100W，恢复 10 ns，平漏 14 dBm，12 GHz ~ 18 GHz
12至18 1.5 1 100** 10 1.5:1 - - - 0.01 公头/母头现场可更换 SMA

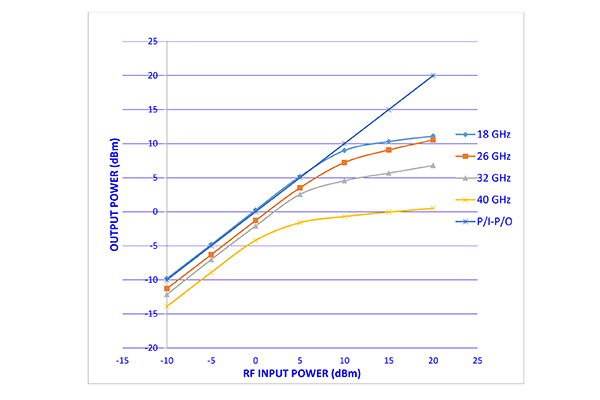

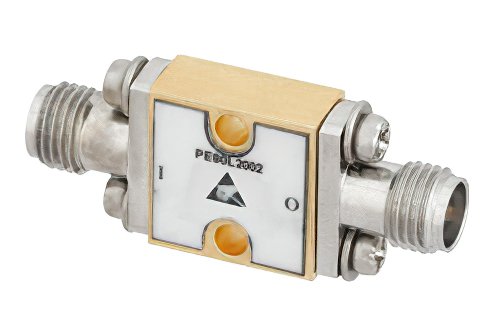

2.92mm 高功率限幅器，20W 峰值功率，恢复 10 ns，平漏 18 dBm，18 GHz ~ 40 GHz
说明2.92mm 高功率限幅器，20W 峰值功率，恢复 10 ns，平漏 18 dBm，18 GHz ~ 40 GHz 说明2.92mm 高功率限幅器，20W 峰值功率，恢复 10 ns，平漏 18 dBm，18 GHz ~ 40 GHz
PE80L2002
说明2.92mm 高功率限幅器，20W 峰值功率，恢复 10 ns，平漏 18 dBm，18 GHz ~ 40 GHz
18至40 4 1 20** 12 2.1:1 5 0.01 母头/母头现场可更换 2.92mm

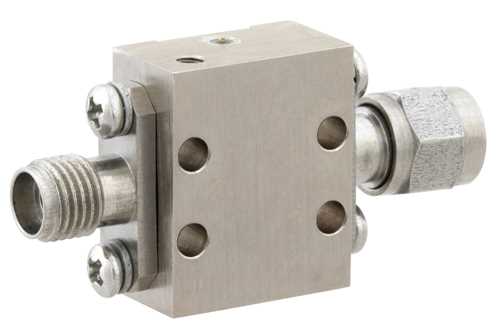

高功率限幅器，现场可更换 2.92mm，峰值功率 100W，恢复 15 us，平漏 13 dBm，18 GHz ~ 40 GHz
说明高功率限幅器，现场可更换 2.92mm，峰值功率 100W，恢复 15 us，平漏 13 dBm，18 GHz ~ 40 GHz 说明高功率限幅器，现场可更换 2.92mm，峰值功率 100W，恢复 15 us，平漏 13 dBm，18 GHz ~ 40 GHz

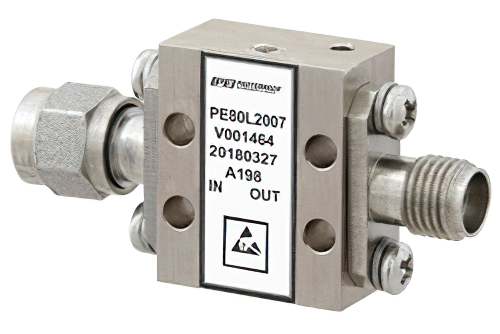

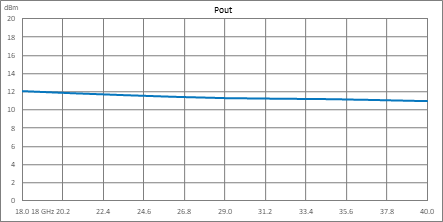

PE80L2007
说明高功率限幅器，现场可更换 2.92mm，峰值功率 100W，恢复 15 us，平漏 13 dBm，18 GHz ~ 40 GHz
18至40 4.5 1 100* 13 3.0:1 6 15 公头/母头现场可更换 2.92mm

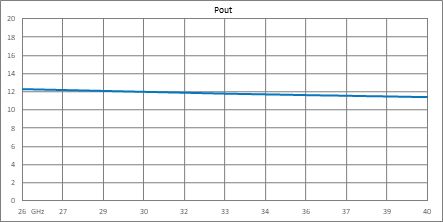

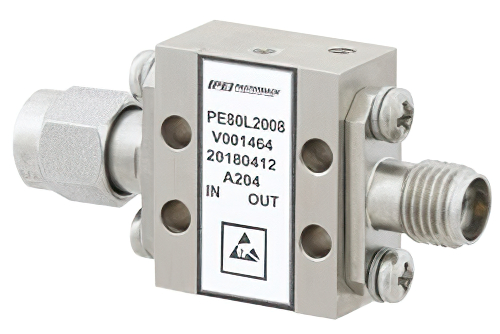

高功率限幅器，现场可更换 2.92mm，峰值功率 100W，恢复 15 us，平漏 13 dBm，26.5 GHz ~ 40 GHz
说明高功率限幅器，现场可更换 2.92mm，峰值功率 100W，恢复 15 us，平漏 13 dBm，26.5 GHz ~ 40 GHz 说明高功率限幅器，现场可更换 2.92mm，峰值功率 100W，恢复 15 us，平漏 13 dBm，26.5 GHz ~ 40 GHz

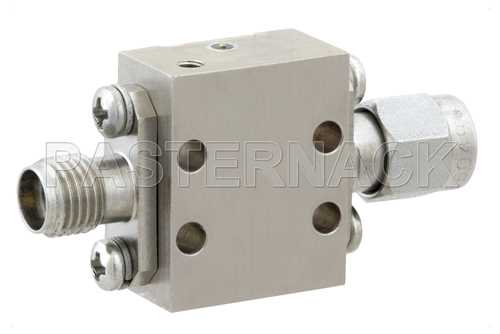

PE80L2008
说明高功率限幅器，现场可更换 2.92mm，峰值功率 100W，恢复 15 us，平漏 13 dBm，26.5 GHz ~ 40 GHz
26.5至40 3 1 100* 13 2.0:1 6 15 公头/母头现场可更换 2.92mm

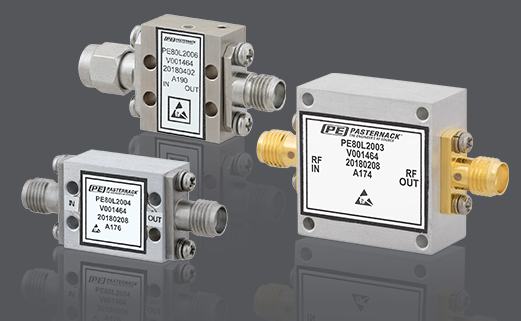

Pasternack高功率信号限幅器

Pasternack 高功率射频限幅器系列由 13 个独特的型号组成，为接收器链中的敏感控制组件提供低泄漏功率，同时在硬限幅时提供良好的偶次谐波抑制效果。

这些射频限幅器拥有 0.2 GHz 到 40 GHz 的广泛工作频率，并提供 10 到 18 dBm 的低泄露功率电路保护。此外，它们表现出高达 200 瓦峰值功率的高 CW 额定功率和 10 到 100 纳秒的快速恢复时间。

50 欧姆设计使用高可靠性组装工艺，纳入完整的限幅二极管电路，不需要任何外部匹配组件。 紧凑封装外形支持现场可更换连接器和安装通孔，并可以直接安装到电路板上。

这些坚固的模块可以在 -54°C 到 +85°C 的工作温度范围内工作，设计满足 MIL-STD-202 冲击、湿度、振动、海拔和温度循环环境条件。

Pasternack 射频限幅器有现货并可当天发货。
