大功率射频固定衰减器

  • 频率范围为DC~18 GHz
  • 额定功率高达 100W(CW)
  • 带 SMA 和 N 型连接器的同轴设计
  • 平坦射频响应和性能
  • 电压驻波比低至 1.2:1
  • 可提供 3dB 到 40dB 的衰减水平
一件起发,当天发货！
图片 零件编号和其他视图 频率范围（GHz） 最大功率 (W) 电压驻波比 衰减水平 (dB) 连接器类型（输入） 连接器公母头（输入） 连接器类型（输出） 连接器公母头（输出） ECCN
3 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7424-03 DC-18 100 1.45:1 3 N型 公头 N型 母头 EAR99
6 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7424-06 DC-18 100 1.45:1 6 N型 公头 N型 母头 EAR99
10 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7424-10 DC-18 100 1.35:1 10 N型 公头 N型 母头 EAR99
20 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7424-20 DC-18 100 1.35:1 20 N型 公头 N型/td> 母头 EAR99
30 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7424-30 DC-18 100 1.35:1 30 N型 公头 N型 母头 EAR99
40 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7424-40 DC-18 100 1.35:1 40 N型 公头 N型 母头 EAR99
10 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7425-10 DC-18 100 1.35:1 10 SMA 公头 SMA 母头 EAR99
20 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7425-20 DC-18 100 1.35:1 20 SMA 公头 SMA 母头 EAR99
30 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7425-30 DC-18 100 1.35:1 30 SMA 公头 SMA 母头 EAR99
40 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 100 瓦，最高可达 18 GHz PE7425-40 DC-18 100 1.35:1 40 SMA 公头 SMA 母头 EAR99
3 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 25 瓦，最高可达 18 GHz PE7426-03 DC-18 25 1.35:1 3 N型 公头 N型 母头 EAR99
6 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 25 瓦，最高可达 18 GHz PE7426-06 DC-18 25 1.35:1 6 N型 公头 N型 母头 EAR99
10 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 25 瓦，最高可达 18 GHz PE7426-10 DC-18 25 1.35:1 10 N型 公头 N型 母头 EAR99
20 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 25 瓦，最高可达 18 GHz PE7426-20 DC-18 25 1.35:1 20 N型 公头 N型 母头 EAR99
30 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 25 瓦，最高可达 18 GHz PE7426-30 DC-18 25 1.35:1 30 N型 公头 N型 母头 EAR99
40 dB 固定衰减器，N 型公头到 N 型母头，定向黑色阳极氧化铝散热器体，额定功率为 25 瓦，最高可达 18 GHz PE7426-40 DC-18 25 1.35:1 40 N型 公头 N型 母头 EAR99
3 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 50 瓦，最高可达 18 GHz PE7427-03 DC-18 50 1.35:1 3 SMA 公头 SMA 母头 EAR99
6 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 50 瓦，最高可达 18 GHz PE7427-06 DC-18 50 1.35:1 6 SMA 公头 SMA 母头 EAR99
10 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 50 瓦，最高可达 18 GHz PE7427-10 DC-18 50 1.35:1 10 SMA 公头 SMA 母头 EAR99
PE7427-15 DC-18 50 1.35:1 15 SMA 公头 SMA 母头 EAR99
20 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 50 瓦，最高可达 18 GHz PE7427-20 DC-18 50 1.35:1 20 SMA 公头 SMA 母头 EAR99
30 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 50 瓦，最高可达 18 GHz PE7427-30 DC-18 50 1.35:1 30 SMA 公头 SMA 母头 EAR99
40 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 50 瓦，最高可达 18 GHz PE7427-40 DC-18 50 1.35:1 40 SMA 公头 SMA 母头 EAR99
1 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 10 瓦，最高可达 6 GHz PE7428-01 DC-6 10 1.2:1 1 SMA 公头 SMA 母头 EAR99
2 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 10 瓦，最高可达 6 GHz PE7428-02 DC-6 10 1.2:1 2 SMA 公头 SMA 母头 EAR99
3 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 10 瓦，最高可达 6 GHz PE7428-03 DC-6 10 1.2:1 3 SMA 公头 SMA 母头 EAR99
6 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 10 瓦，最高可达 6 GHz PE7428-06 DC-6 10 1.2:1 6 SMA 公头 SMA 母头 EAR99
10 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 10 瓦，最高可达 6 GHz PE7428-10 DC-6 10 1.2:1 10 SMA 公头 SMA 母头 EAR99
15 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 10 瓦，最高可达 6 GHz PE7428-15 DC-6 10 1.2:1 15 SMA 公头 SMA 母头 EAR99
20 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 10 瓦，最高可达 6 GHz PE7428-20 DC-6 10 1.2:1 20 SMA 公头 SMA 母头 EAR99
30 dB 固定衰减器，SMA 公头到 SMA 母头，定向黑色阳极氧化铝散热器体，额定功率为 10 瓦，最高可达 6 GHz PE7428-30 DC-6 10 1.2:1 30 SMA 公头 SMA 母头 EAR99

Pasternack 大功率射频固定衰减器

Pasternack 高功率射频衰减器可提供 3 dB、6 dB、10 dB、20 dB、30 dB 和 40 dB 的衰减水平。此外，连接器的公母头接口采用 SMA 和 N 型连接器的公-母头。

这些固定射频衰减器的额定功率为 10 瓦、25 瓦、50 瓦或 100 瓦，额定峰值功率为 500 瓦。10 瓦和 25 瓦产品版本具有双定向操作特性，而 50 瓦和 100 瓦型号支持定向操作。产品特性包括电压驻波比低至1.2:1，平坦射频响应和性能，以及抗射频干扰设计。

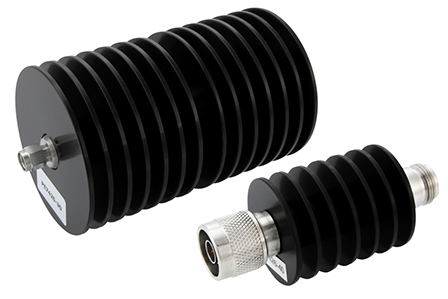

射频衰减器采用黑色阳极氧化铝散热器体构造，并有散热片，有助于在高温下散热。

Pasternack 高功率射频衰减器有现货并可当天发货，无最低订购量。
