混合耦合器
  • 高频工作范围高达40GHz，适用于宽频段应用
  • 同轴设计采用SMA和2.92 mm连接器
  • 提供90度或180度的输出相移
  • 额定功率高达 100W(CW)
  • 可提供出色的隔离和插入损耗性能，且回波损耗低
  • 在整个频率范围内具有平坦的相位平衡性能

▼ 点击以下产品获取更多详细信息


零件编号
/其他视图

频
段
(GHz)

最大
功率
(W)

电压驻波比
典型值.

隔离度
(dB)
典型值.

插入
损耗(dB)
典型值.

连接器
系列/
公母

相
移
(Deg)

相位
平衡
(Deg)典型值.

ECCN

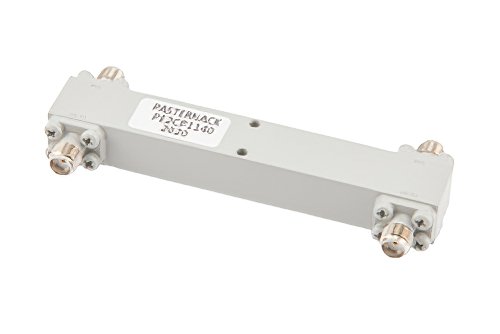

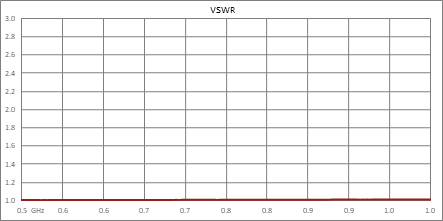

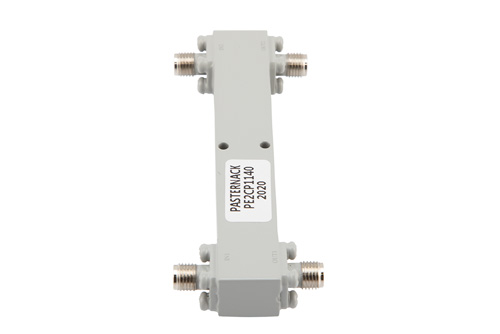

90度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦   PE2CP1140

0.5 - 1

50

1.1:1

25

0.2

SMA
母头

90

1.5

EAR99
  • 说明90度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦

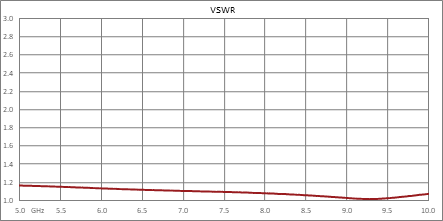

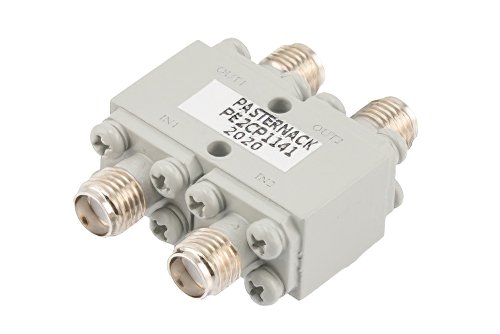

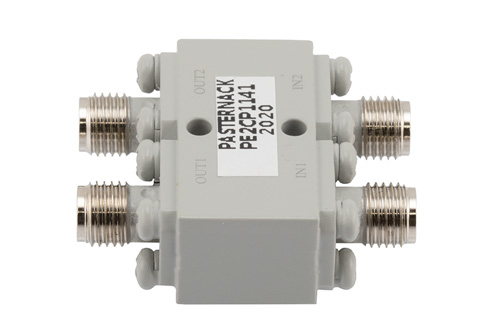

90度SMA混合耦合器，5 GHz~10 GHz，额定功率50瓦   PE2CP1141

5 - 10

50

1.2:1

22

0.2

SMA
母头

90

3

EAR99
  • 说明90度SMA混合耦合器，5 GHz~10 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，5 GHz~10 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，5 GHz~10 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，5 GHz~10 GHz，额定功率50瓦

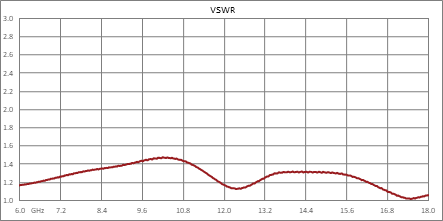

90度SMA混合耦合器，6 GHz~18 GHz，额定功率30瓦   PE2CP1142

6 - 18

30

1.3:1

18

0.6

SMA
母头

90

4

EAR99
  • 说明90度SMA混合耦合器，6 GHz~18 GHz，额定功率30瓦
  • 说明90度SMA混合耦合器，6 GHz~18 GHz，额定功率30瓦
  • 说明90度SMA混合耦合器，6 GHz~18 GHz，额定功率30瓦
  • 说明90度SMA混合耦合器，6 GHz~18 GHz，额定功率30瓦

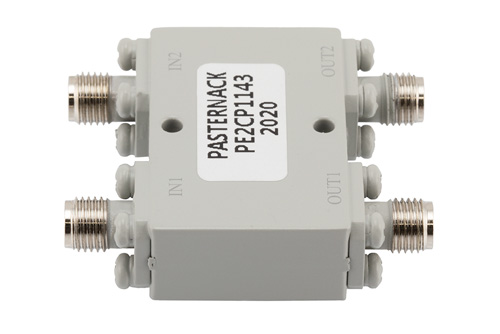

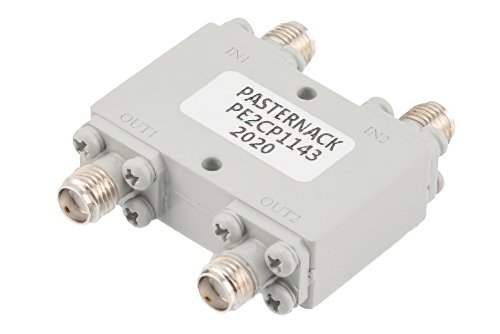

90度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦   PE2CP1143

4 - 18

50

1.4:1

18

1

SMA
母头

90

6

EAR99
  • 说明90度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦


90度SMA混合耦合器，1 GHz~18 GHz，额定功率50瓦   PE2CP1144

1 - 18

50

1.4:1

18

1.5

SMA
母头

90

10

EAR99
  • 说明90度SMA混合耦合器，1 GHz~18 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，1 GHz~18 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，1 GHz~18 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，1 GHz~18 GHz，额定功率50瓦

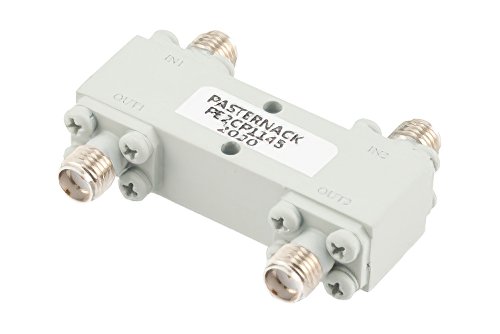

90度SMA混合耦合器，1.4 GHz~2.5 GHz，额定功率50瓦   PE2CP1145

1.4 - 2.5

50

1.15:1

25

0.15

SMA
母头

90

1.5

EAR99
  • 说明90度SMA混合耦合器，1.4 GHz~2.5 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，1.4 GHz~2.5 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，1.4 GHz~2.5 GHz，额定功率50瓦
  • 说明90度SMA混合耦合器，1.4 GHz~2.5 GHz，额定功率50瓦

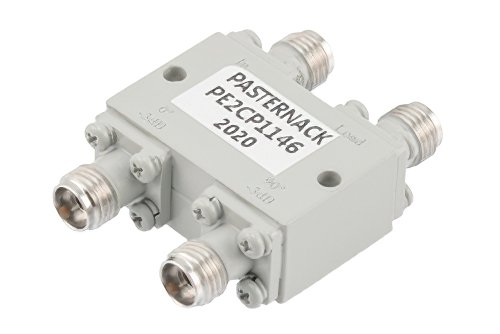

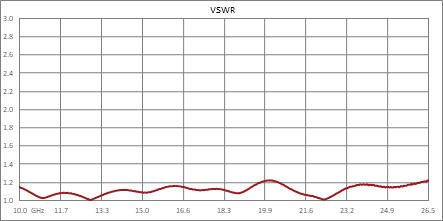

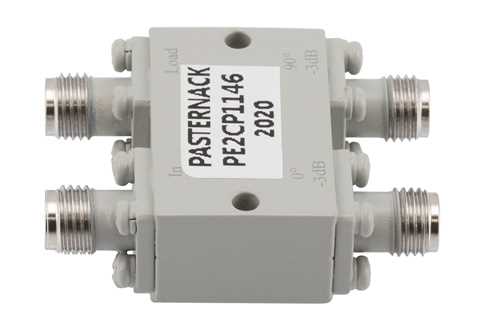

90度 2.92 mm混合耦合器，10 GHz~26.5 GHz，额定功率20瓦   PE2CP1146

10 - 26.5

20

1.7:1

17

1

2.92mm
母头

90

5

EAR99
  • 说明90度 2.92 mm混合耦合器，10 GHz~26.5 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，10 GHz~26.5 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，10 GHz~26.5 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，10 GHz~26.5 GHz，额定功率20瓦

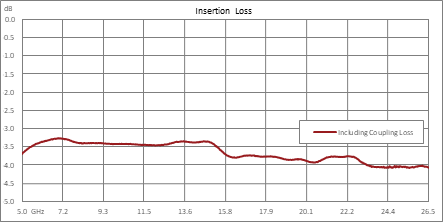

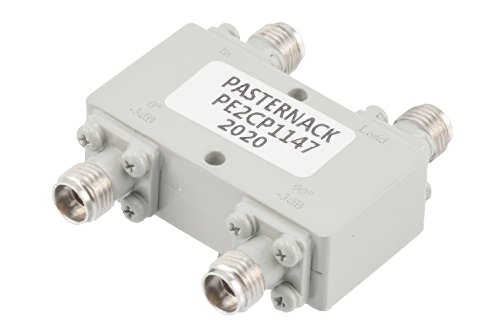

90度 2.92 mm混合耦合器，5 GHz~26.5 GHz，额定功率20瓦   PE2CP1147

5 - 26.5

20

1.6:1

16

1.3

2.92mm
母头

90

5

EAR99
  • 说明90度 2.92 mm混合耦合器，5 GHz~26.5 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，5 GHz~26.5 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，5 GHz~26.5 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，5 GHz~26.5 GHz，额定功率20瓦

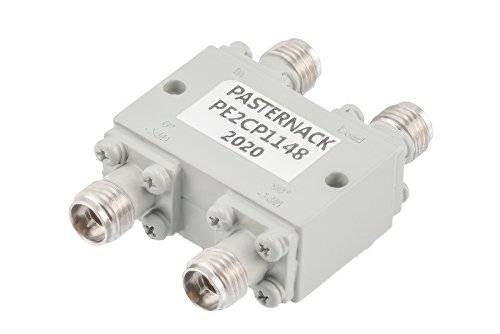

90度 2.92 mm混合耦合器，20 GHz~40 GHz，额定功率20瓦   PE2CP1148

20 - 40

20

1.6:1

15

1.6

2.92mm
母头

90

6

EAR99
  • 说明90度 2.92 mm混合耦合器，20 GHz~40 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，20 GHz~40 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，20 GHz~40 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，20 GHz~40 GHz，额定功率20瓦

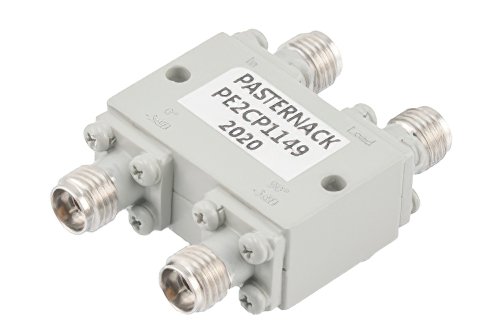

90度 2.92 mm混合耦合器，8 GHz~43.5 GHz，额定功率20瓦   PE2CP1149

8 - 43.5

20

1.6:1

15

1.6

2.92mm
母头

90

6

EAR99
  • 说明90度 2.92 mm混合耦合器，8 GHz~43.5 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，8 GHz~43.5 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，8 GHz~43.5 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，8 GHz~43.5 GHz，额定功率20瓦


90度 2.92 mm混合耦合器，2 GHz~40 GHz，额定功率20瓦   PE2CP1150

2 - 40

20

1.6:1

12

1.3

2.92mm
母头

90

8

EAR99
  • 说明90度 2.92 mm混合耦合器，2 GHz~40 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，2 GHz~40 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，2 GHz~40 GHz，额定功率20瓦
  • 说明90度 2.92 mm混合耦合器，2 GHz~40 GHz，额定功率20瓦

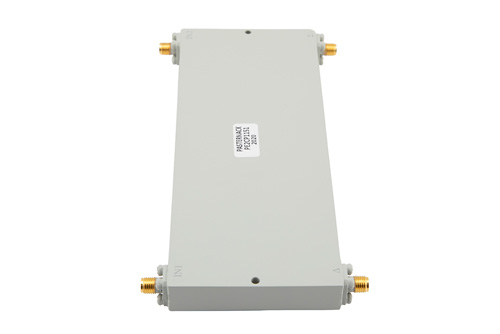

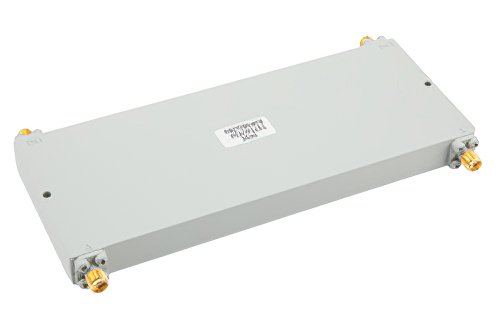

180度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦   PE2CP1151

0.5 - 1

50

1.2:1

24

0.4

SMA
母头

180

8

EAR99
  • 说明180度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，500 MHz~1 GHz，额定功率50瓦

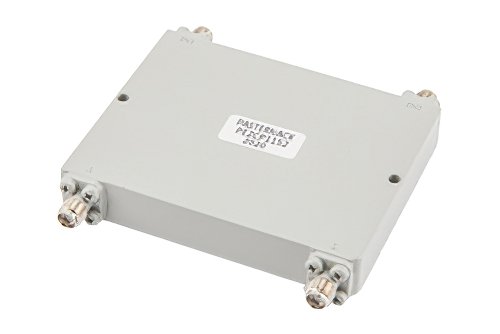

180度SMA混合耦合器，1 GHz~2 GHz，额定功率50瓦   PE2CP1152

1 - 2

50

1.25:1

23

0.3

SMA
母头

180

8

EAR99
  • 说明180度SMA混合耦合器，1 GHz~2 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，1 GHz~2 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，1 GHz~2 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，1 GHz~2 GHz，额定功率50瓦

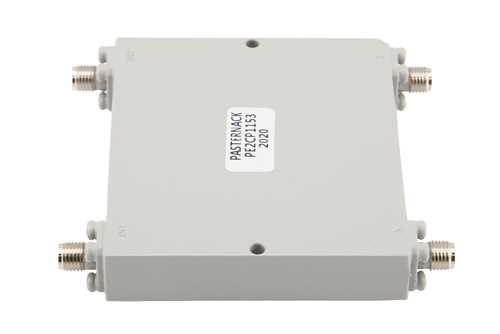

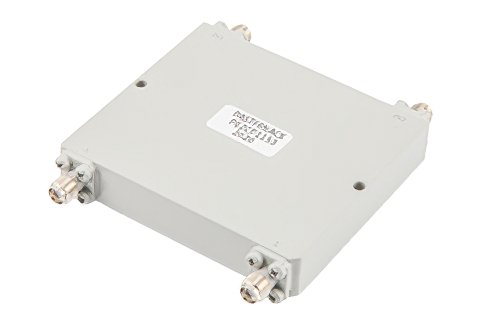

180度SMA混合耦合器，1.3 GHz~2.6 GHz，额定功率100瓦   PE2CP1153

1.3 - 2.6

100

1.25:1

22

0.3

SMA
母头

180

8

EAR99
  • 说明180度SMA混合耦合器，1.3 GHz~2.6 GHz，额定功率100瓦
  • 说明180度SMA混合耦合器，1.3 GHz~2.6 GHz，额定功率100瓦
  • 说明180度SMA混合耦合器，1.3 GHz~2.6 GHz，额定功率100瓦
  • 说明180度SMA混合耦合器，1.3 GHz~2.6 GHz，额定功率100瓦

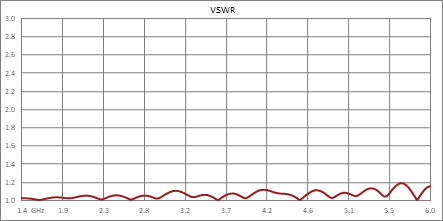

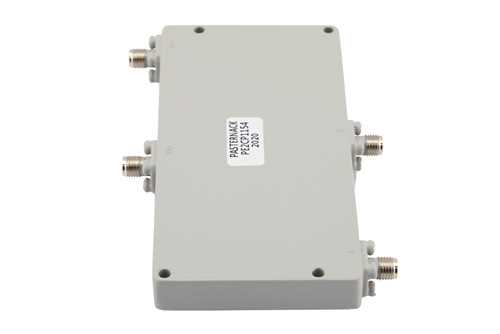

180度SMA混合耦合器，1.4 GHz~6 GHz，额定功率30瓦   PE2CP1154

1.4 - 6

30

1.2:1

30

1.2

SMA
母头

180

5

EAR99
  • 说明180度SMA混合耦合器，1.4 GHz~6 GHz，额定功率30瓦
  • 说明180度SMA混合耦合器，1.4 GHz~6 GHz，额定功率30瓦
  • 说明180度SMA混合耦合器，1.4 GHz~6 GHz，额定功率30瓦
  • 说明180度SMA混合耦合器，1.4 GHz~6 GHz，额定功率30瓦


180度SMA混合耦合器，2 GHz~4 GHz，额定功率50瓦   PE2CP1155

2 - 4

50

1.3:1

22

0.35

SMA
母头

180

8

EAR99
  • 说明180度SMA混合耦合器，2 GHz~4 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，2 GHz~4 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，2 GHz~4 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，2 GHz~4 GHz，额定功率50瓦

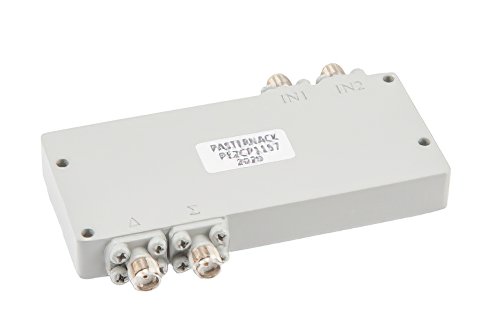

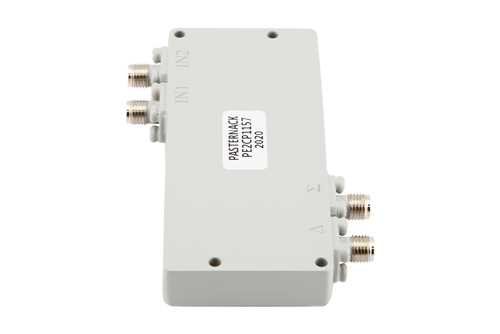

180度SMA混合耦合器，2 GHz~8 GHz，额定功率30瓦   PE2CP1157

2 - 8

30

1.3:1

23

0.8

SMA
母头

180

6

EAR99
  • 说明180度SMA混合耦合器，2 GHz~8 GHz，额定功率30瓦
  • 说明180度SMA混合耦合器，2 GHz~8 GHz，额定功率30瓦
  • 说明180度SMA混合耦合器，2 GHz~8 GHz，额定功率30瓦
  • 说明180度SMA混合耦合器，2 GHz~8 GHz，额定功率30瓦

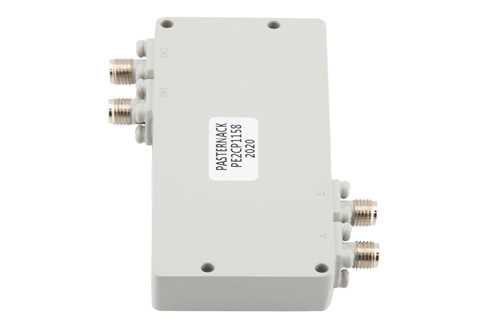

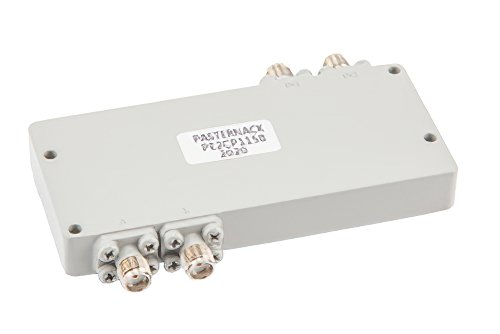

180度SMA混合耦合器，2 GHz~18 GHz，额定功率50瓦   PE2CP1158

2 - 18

50

1.3:1

18

1.2

SMA
母头

180

8

EAR99
  • 说明180度SMA混合耦合器，2 GHz~18 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，2 GHz~18 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，2 GHz~18 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，2 GHz~18 GHz，额定功率50瓦

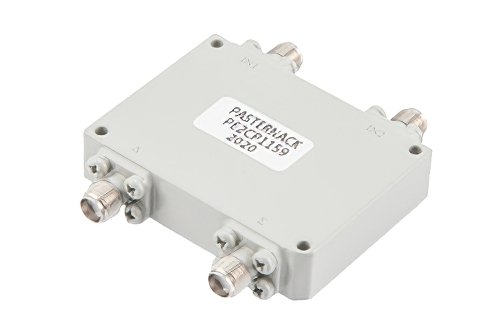

180度SMA混合耦合器，4 GHz~8 GHz，额定功率80瓦   PE2CP1159

4 - 8

80

1.3:1

20

0.5

SMA
母头

180

5

EAR99
  • 说明180度SMA混合耦合器，4 GHz~8 GHz，额定功率80瓦
  • 说明180度SMA混合耦合器，4 GHz~8 GHz，额定功率80瓦
  • 说明180度SMA混合耦合器，4 GHz~8 GHz，额定功率80瓦
  • 说明180度SMA混合耦合器，4 GHz~8 GHz，额定功率80瓦


180度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦   PE2CP1160

4 - 18

50

1.3:1

20

1

SMA
母头

180

8

EAR99
  • 说明180度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦
  • 说明180度SMA混合耦合器，4 GHz~18 GHz，额定功率50瓦

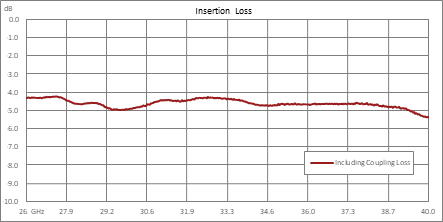

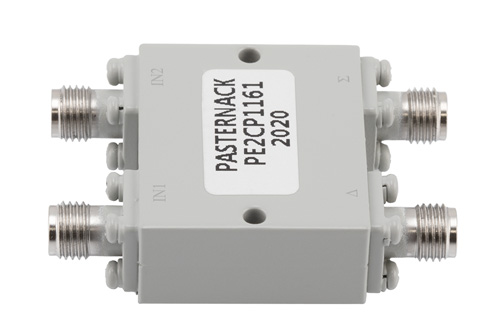

180度 2.92 mm混合耦合器，26.5 GHz~40 GHz，额定功率20瓦   PE2CP1161

26.5 - 40

20

1.5:1

18

1.8

2.92mm
母头

180

8

EAR99
  • 说明180度 2.92 mm混合耦合器，26.5 GHz~40 GHz，额定功率20瓦
  • 说明180度 2.92 mm混合耦合器，26.5 GHz~40 GHz，额定功率20瓦
  • 说明180度 2.92 mm混合耦合器，26.5 GHz~40 GHz，额定功率20瓦
  • 说明180度 2.92 mm混合耦合器，26.5 GHz~40 GHz，额定功率20瓦


Pasternack高性能混合耦合器

Pasternack混合耦合器系列扩展包括21个型号，工作频率高达26.5或40 GHz，具体视型号而定，有些型号可提供高达100瓦的额定功率。提供90度或180度的输出相移。这些耦合器还具有出色的隔离度和低回波损耗。

混合耦合器是一种四端口定向耦合器，专为3 dB等功率分配而设计。这些专用耦合器是5G电信、汽车雷达、卫星通信、点对点无线电和航空航天应用的理想之选。所有Pasternack混合耦合器一件起发,当天发货！

如需完整的Pasternack产品清单，请点击这里。
