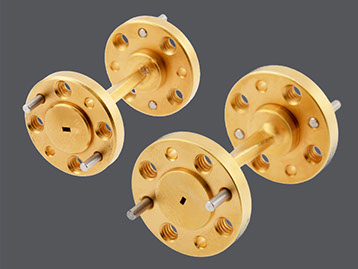

高频扭波导
- 工作频率覆盖90 GHz至220 GHz的3个波导频段
- 波导尺寸： WR-8, WR-6 及 WR-5
- UG-387/U圆盖法兰
- 提供90°、45°右旋和45°左旋配置
- 低电压驻波比，典型值为1.15:1
一件起发,当天发货！
零件编号
及更多
视图
波导
尺寸
法兰
类型
最小频率
(GHz)
最大频率
(GHz)
电压驻波比
典型值
插入
损耗
(dB) 典型值
弯曲度
角度
 |

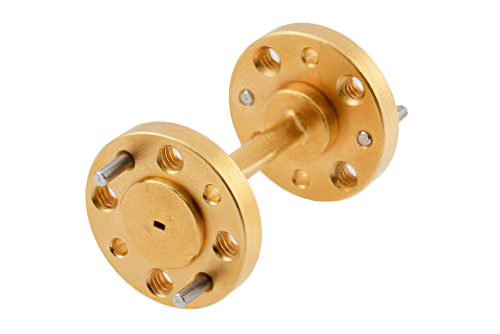

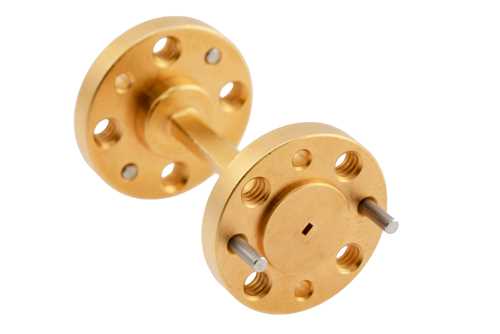

PEW5TW0000 | WR-5 |
UG-387/U-Mod |
140 |
220 |
1.15:1 |
45°右旋 |
||
 |

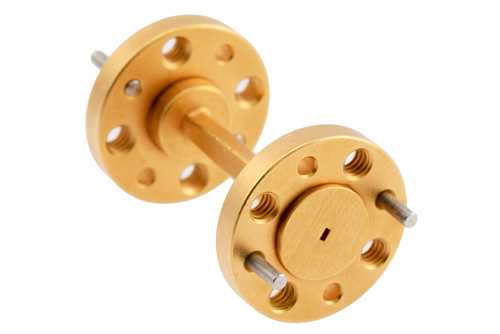

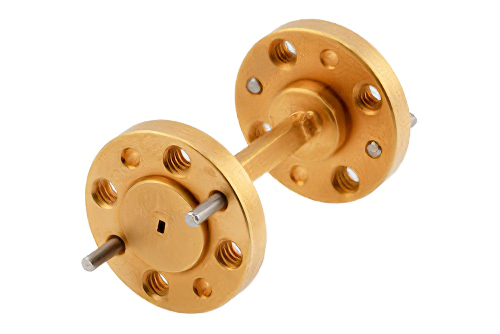

PEW5TW0001 | WR-5 |
UG-387/U-Mod |
140 |
220 |
1.15:1 |
45°左旋 |
||
 |

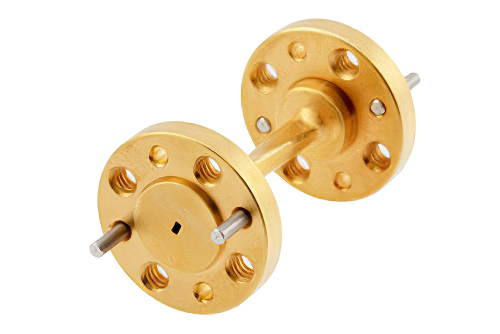

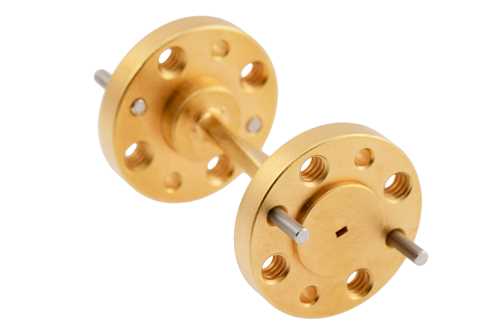

PEW5TW0002 | WR-5 |
UG-387/U-Mod |
140 |
220 |
1.15:1 |
90° |
||
 |

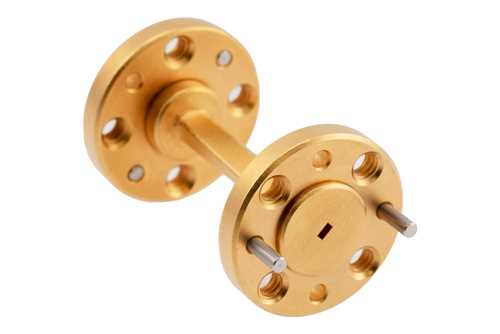

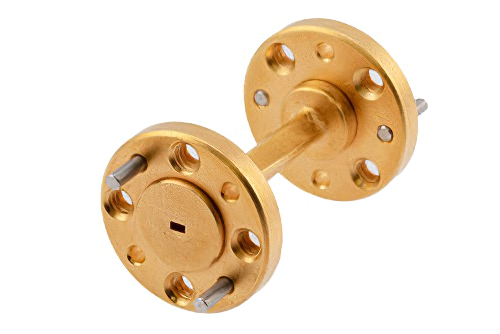

PEW6TW0000 | WR-6 |
UG-387/U-Mod |
110 |
170 |
1.15:1 |
0.35 |
45°右旋 |
|
 |

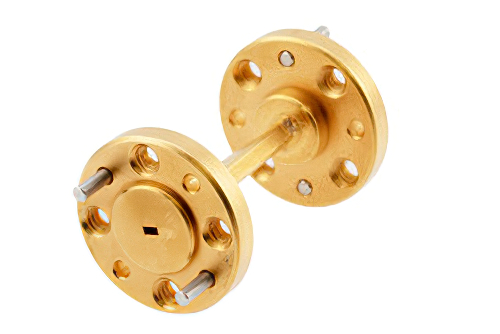

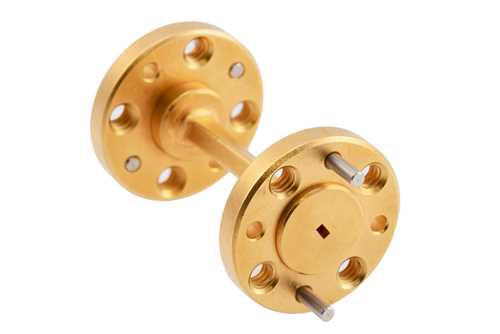

PEW6TW0001 | WR-6 |
UG-387/U-Mod |
110 |
170 |
1.15:1 |
0.35 |
45°左旋 |
|
 |

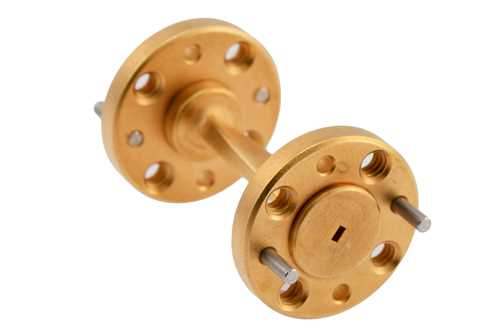

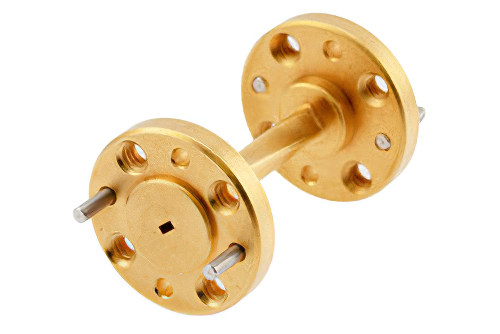

PEW6TW0002 | WR-6 |
UG-387/U-Mod |
110 |
170 |
1.15:1 |
0.35 |
90° |
|
 |

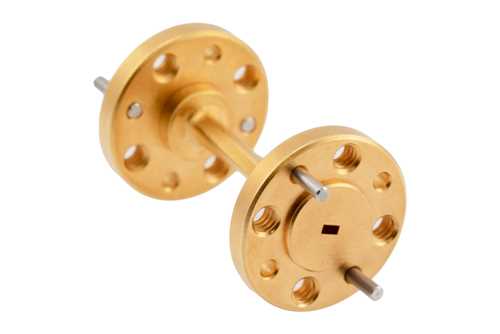

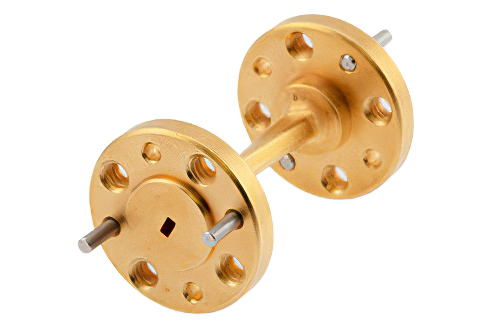

PEW8TW0000 | WR-8 |
UG-387/U-Mod |
90 |
140 |
1.15:1 |
0.3 |
45°右旋 |
|
 |

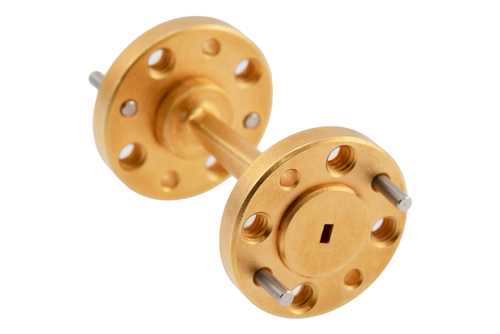

PEW8TW0001 | WR-8 |
UG-387/U-Mod |
90 |
140 |
1.15:1 |
0.3 |
45°左旋 |
|
 |

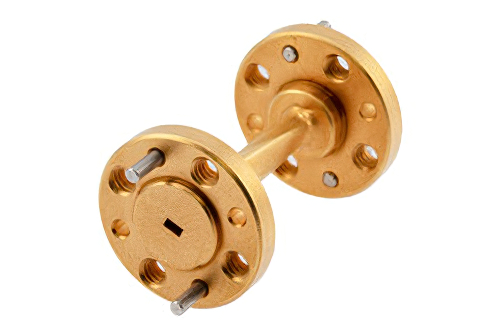

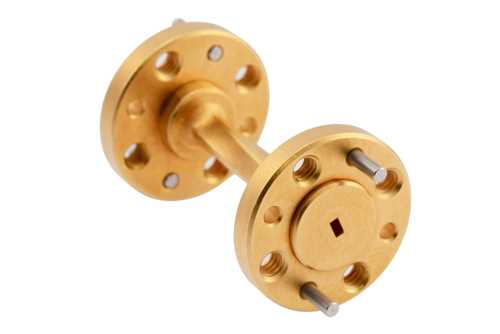

PEW8TW0002 | WR-8 |
UG-387/U-Mod |
90 |
140 |
1.15:1 |
0.3 |
90° |
|
高频扭波导
