高频弯波导

高频弯波导

  • 工作频率覆盖90 GHz至220 GHz的3个波导频段
  • 波导尺寸： WR-8, WR-6 及 WR-5
  • UG-387/U圆盖法兰
  • 提供90度E平面和90度H平面配置
  • 低电压驻波比，典型值为1.15:1
一件起发,当天发货！
零件编号和其他视图 波导 尺寸 法兰 类型 最小频率 (GHz) 最大频率 (GHz) 电压驻波比 典型值 弯度 角度 方向

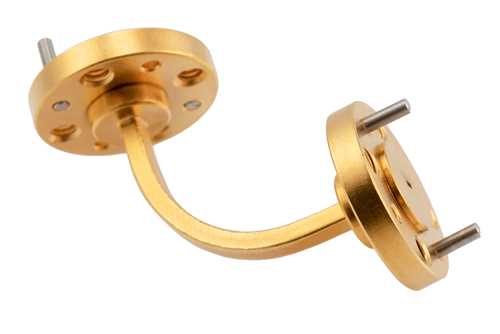

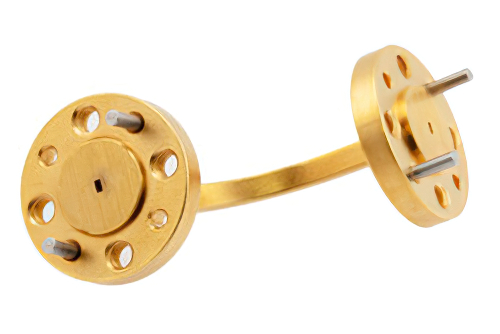

WR-5波导，E形弯头，带UG-383/U-Mod法兰，工作频率为140 GHz至220 GHz
描述WR-5波导，E形弯头，带UG-383/U-Mod法兰，工作频率为140 GHz至220 GHz 描述WR-5波导，E形弯头，带UG-383/U-Mod法兰，工作频率为140 GHz至220 GHz
PEW5B0000 WR-5 UG-387/U-Mod圆盖 140 220 1.15:1 90° E 平面

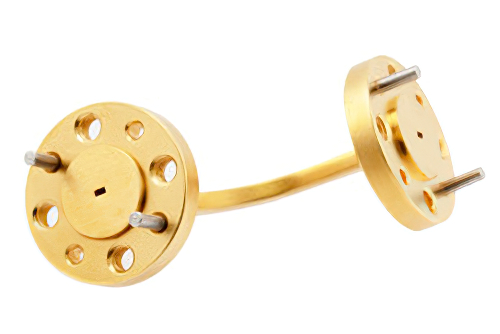

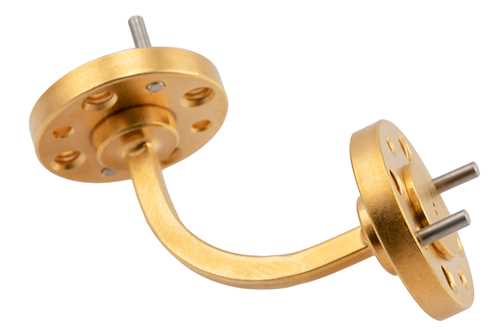

WR-5波导，H 形弯头，带UG-383/U-Mod法兰，工作频率为140 GHz至220 GHz
描述WR-5波导，H 形弯头，带UG-383/U-Mod法兰，工作频率为140 GHz至220 GHz 描述WR-5波导，H 形弯头，带UG-383/U-Mod法兰，工作频率为140 GHz至220 GHz
PEW5B0001 WR-5 UG-387/U-Mod圆盖 140 220 1.15:1 90° H平面

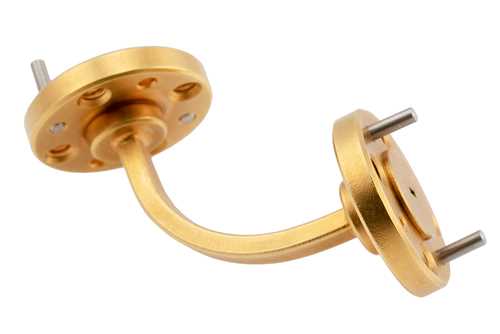

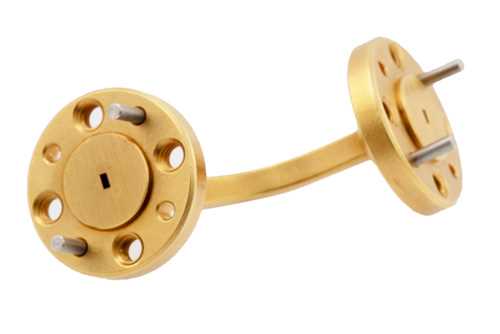

WR-6波导，E形弯头，带UG-383/U-Mod法兰，工作频率为110 GHz至170 GHz
描述WR-6波导，E形弯头，带UG-383/U-Mod法兰，工作频率为110 GHz至170 GHz 描述WR-6波导，E形弯头，带UG-383/U-Mod法兰，工作频率为110 GHz至170 GHz
PEW6B0000 WR-6 UG-387/U-Mod圆盖 110 170 1.15:1 90° E 平面

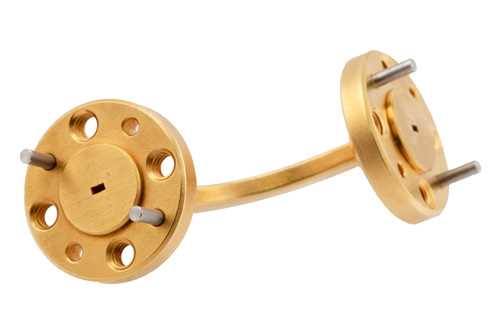

WR-6波导，H 形弯头，带UG-383/U-Mod法兰，工作频率为110 GHz至170 GHz
描述WR-6波导，H 形弯头，带UG-383/U-Mod法兰，工作频率为110 GHz至170 GHz 描述WR-6波导，H 形弯头，带UG-383/U-Mod法兰，工作频率为110 GHz至170 GHz
PEW6B0001 WR-6 UG-387/U-Mod圆盖 110 170 1.15:1 90° H平面

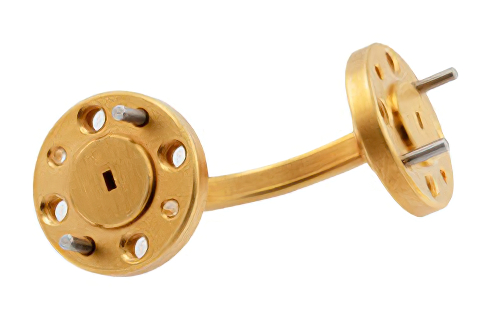

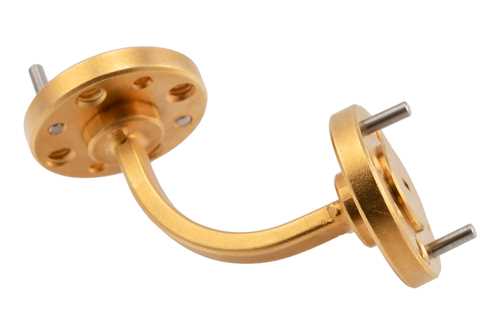

WR-8波导，E形弯头，带UG-383/U-Mod法兰，工作频率为90 GHz至140 GHz
描述WR-8波导，E形弯头，带UG-383/U-Mod法兰，工作频率为90 GHz至140 GHz 描述WR-8波导，E形弯头，带UG-383/U-Mod法兰，工作频率为90 GHz至140 GHz
PEW8B0000 WR-8 UG-387/U-Mod圆盖 90 140 1.15:1 90° E 平面

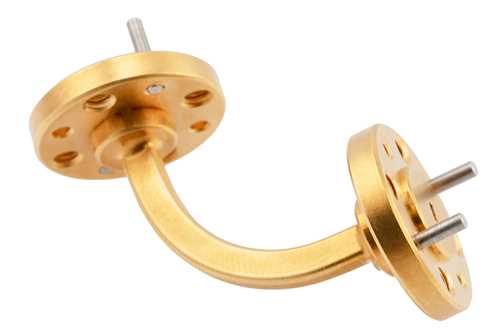

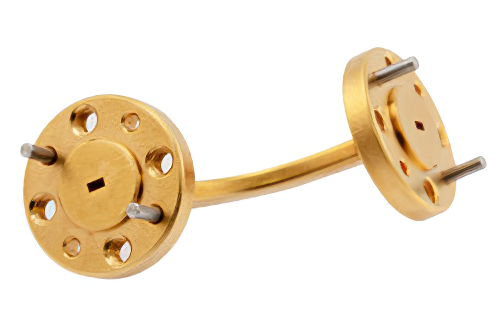

WR-8波导，H 形弯头，带UG-383/U-Mod法兰，工作频率为90 GHz至140 GHz
描述WR-8波导，H 形弯头，带UG-383/U-Mod法兰，工作频率为90 GHz至140 GHz 描述WR-8波导，H 形弯头，带UG-383/U-Mod法兰，工作频率为90 GHz至140 GHz
PEW8B0001 WR-8 UG-387/U-Mod圆盖 90 140 1.15:1 90° H平面

高频弯波导

Pasternack波导传输器件新产品能够覆盖90 GHz至220 Ghz高频范围内的3个波导频段。波导尺寸包括WR-8、WR-6和WR-5，采用UG-387/U型圆盖法兰。

直波导可选长度为1英寸、3英寸、6英寸、9英寸和12英寸；弯波导有90° E平面和90° H平面两种配置；扭波导有90°、45°右旋和45°左旋配置。 此外，以上所有高频波导元件均具备电压驻波比性能典型值低至1.15:1。

Pasternack高频直波导、弯波导和扭波导产品均有现货并可立即发货，无最小起订量。
