高频射频耦合器

高频射频耦合器

  • 工作频率范围高达 67 GHz 的定向耦合器，适用于宽频段应用
  • 同轴设计，SMA、2.92mm、2.4mm 和 1.85mm 连接器
  • 额定功率高达 30W(CW)
  • 优良的隔离度和插入损耗性能，低回波损耗
  • 可提供 6dB、10dB、15dB、20dB 和 30dB 耦合能级
一件起发,当天发货！
零件编号和其他视图 频率范围（GHz） 最大功率 (W) 电压驻波比（Max） 方向性 (dB) 最小 连接器系列 连接器公母头 耦合能级 (dB)

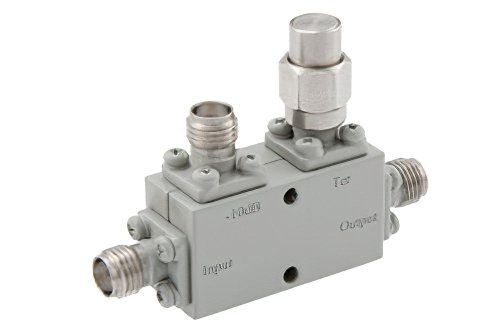

10 dB SMA 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦
说明10 dB SMA 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦
PE2CP1120-10
说明10 dB SMA 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦 说明10 dB SMA 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦
6 - 26.5 30 1.5 12 SMA 母头 10
20 dB SMA 定向耦合器，6 GHz ~ 26.6 GHz ，额定功率为 30 瓦
说明20 dB SMA 定向耦合器，6 GHz ~ 26.6 GHz ，额定功率为 30 瓦

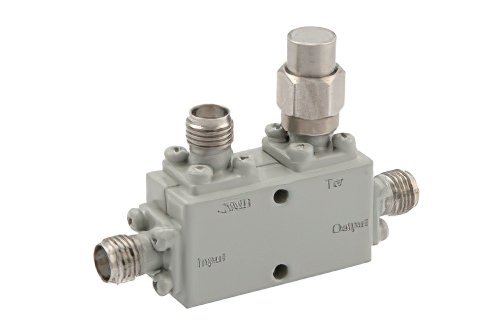

PE2CP1120-20
说明20 dB SMA 定向耦合器，6 GHz ~ 26.6 GHz ，额定功率为 30 瓦 说明20 dB SMA 定向耦合器，6 GHz ~ 26.6 GHz ，额定功率为 30 瓦
6 - 26.5 30 1.5 13 SMA 母头 20

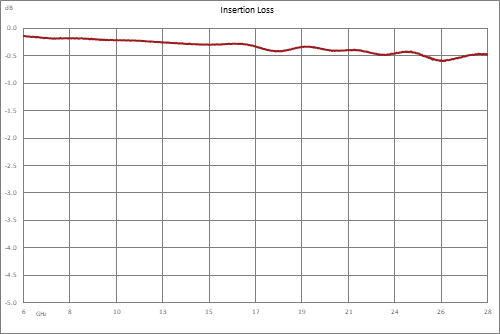

30 dB SMA 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦
说明30 dB SMA 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦

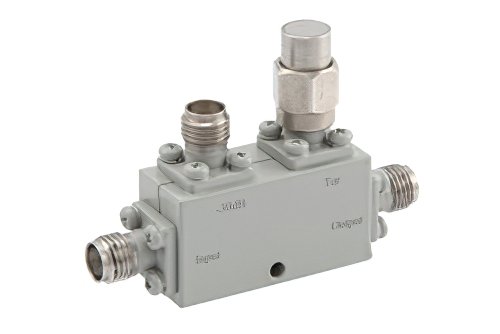

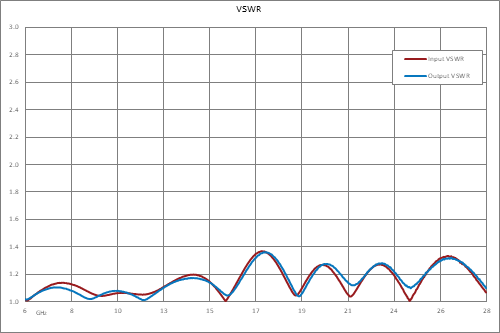

PE2CP1120-30
说明30 dB SMA 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦 说明30 dB SMA 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦
6 - 26.5 30 1.5 13 SMA 母头 30

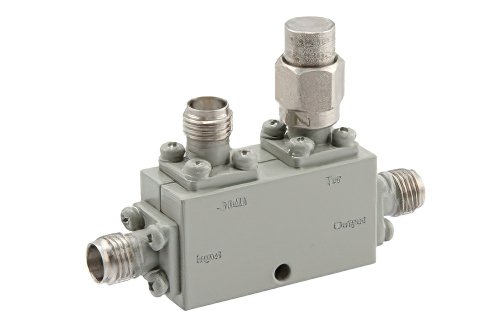

30 dB SMA 定向耦合器，18 GHz ~ 26 GHz ，额定功率为 30 瓦
说明30 dB SMA 定向耦合器，18 GHz ~ 26 GHz ，额定功率为 30 瓦
PE2CP1121-30
说明30 dB SMA 定向耦合器，18 GHz ~ 26 GHz ，额定功率为 30 瓦 说明30 dB SMA 定向耦合器，18 GHz ~ 26 GHz ，额定功率为 30 瓦
18 - 26 30 1.5 13 SMA 母头 30

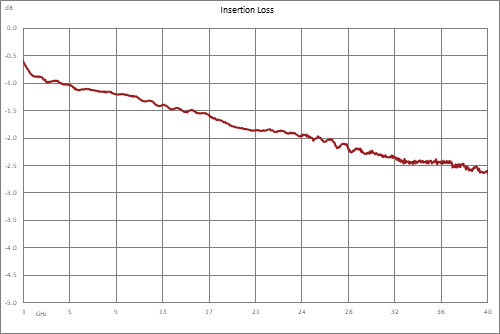

10 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 20 瓦
说明10 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 20 瓦

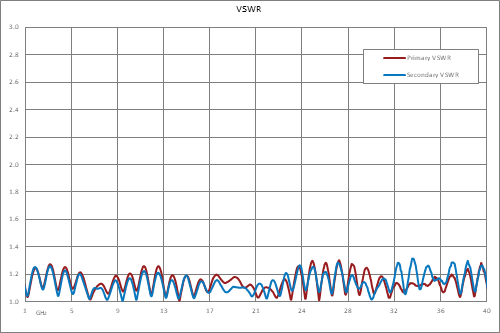

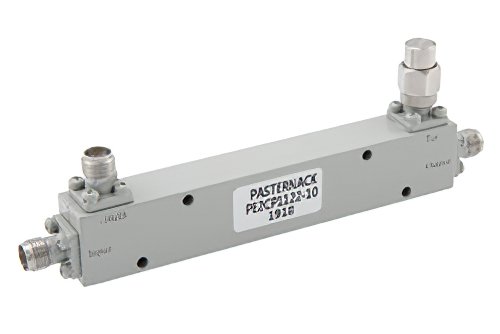

PE2CP1122-10
说明10 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 20 瓦 说明10 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 20 瓦
1 - 40 20 1.7 10 2.92mm 母头 10
20 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦
说明20 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦

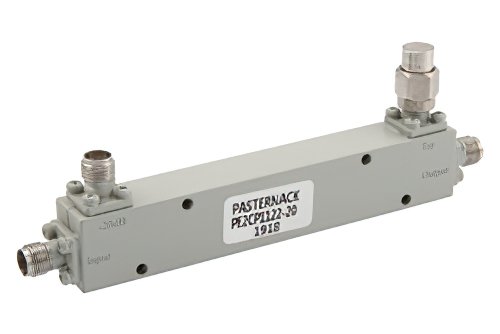

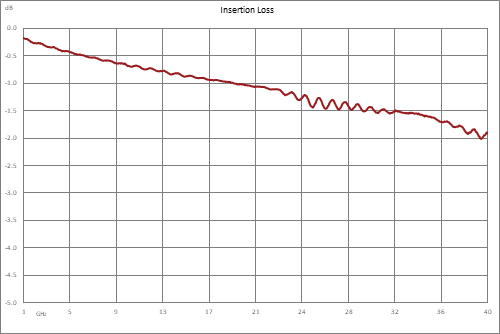

PE2CP1122-20
说明20 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦 说明20 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦
1 - 40 30 1.6 10 2.92mm 母头 20
20 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦
说明20 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦
PE2CP1122-20
说明20 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦 说明20 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦
1 - 40 30 1.6 10 2.92mm 母头 20
30 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦
说明30 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦

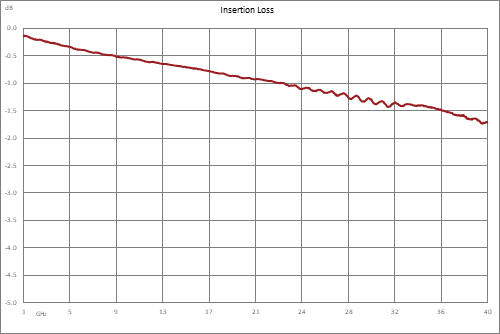

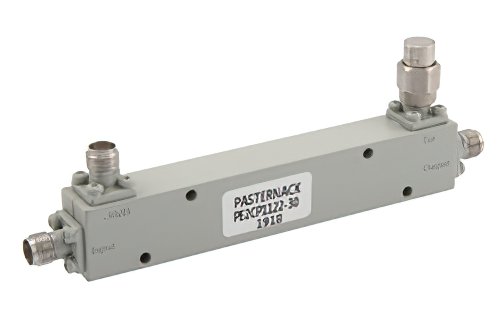

PE2CP1122-30
说明30 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦 说明30 dB 2.92mm 定向耦合器，1 GHz ~ 40 GHz ，额定功率为 30 瓦
1 - 40 30 1.6 10 2.92mm 母头 30

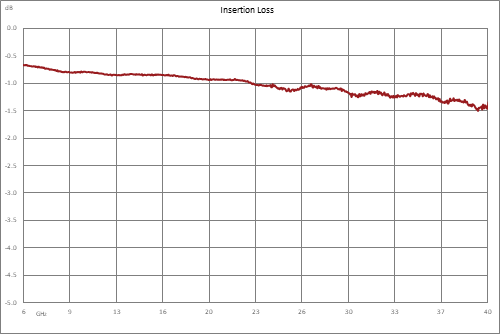

10 dB 2.92mm 定向耦合器，6 GHz ~ 40 GHz ，额定功率为 30 瓦
说明10 dB 2.92mm 定向耦合器，6 GHz ~ 40 GHz ，额定功率为 30 瓦

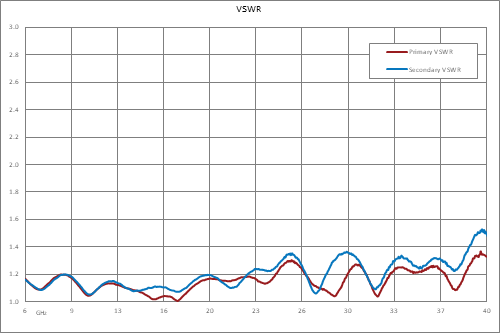

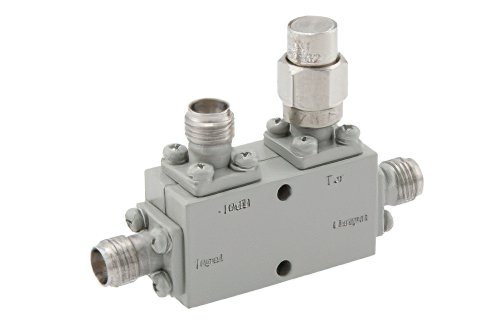

PE2CP1124-10
说明10 dB 2.92mm 定向耦合器，6 GHz ~ 40 GHz ，额定功率为 30 瓦 说明10 dB 2.92mm 定向耦合器，6 GHz ~ 40 GHz ，额定功率为 30 瓦
6 - 40 30 1.6 10 2.92mm 母头 10
20 dB 2.92mm 定向耦合器，6 GHz ~ 40 GHz ，额定功率为 30 瓦
说明20 dB 2.92mm 定向耦合器，6 GHz ~ 40 GHz ，额定功率为 30 瓦

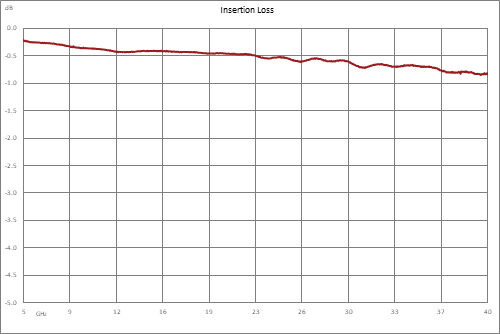

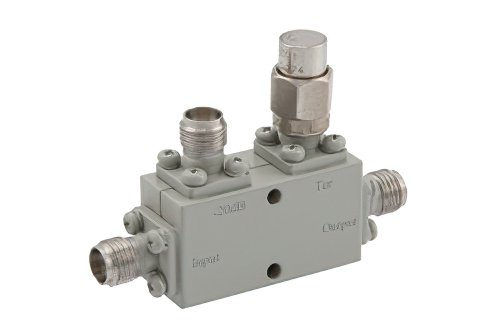

PE2CP1124-20
说明20 dB 2.92mm 定向耦合器，6 GHz ~ 40 GHz ，额定功率为 30 瓦 说明20 dB 2.92mm 定向耦合器，6 GHz ~ 40 GHz ，额定功率为 30 瓦
6 - 40 30 1.6 10 2.92mm 母头 20

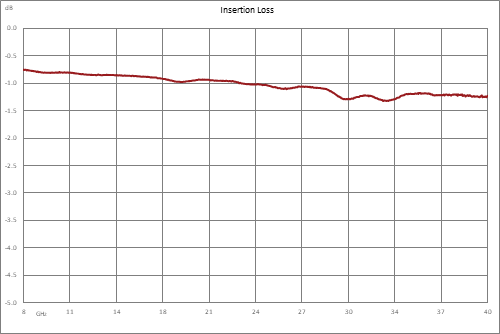

10 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦
说明10 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦
PE2CP1125-10
说明10 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦 说明10 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦
8 - 40 30 1.6 10 2.92mm 母头 10
15 dB 2.92mm 定向耦合器，8 GHz ~ 43.5 GHz ，额定功率为 30 瓦
说明15 dB 2.92mm 定向耦合器，8 GHz ~ 43.5 GHz ，额定功率为 30 瓦

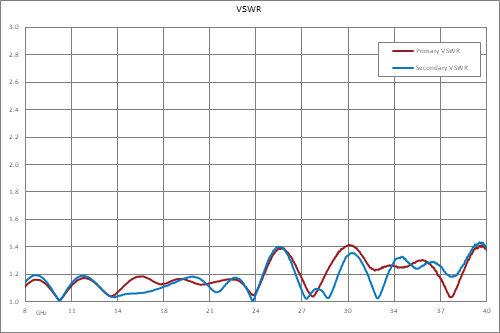

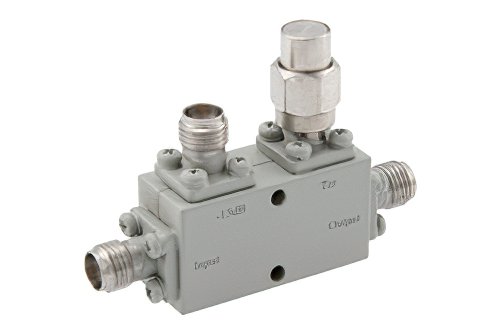

PE2CP1125-15
说明15 dB 2.92mm 定向耦合器，8 GHz ~ 43.5 GHz ，额定功率为 30 瓦 说明15 dB 2.92mm 定向耦合器，8 GHz ~ 43.5 GHz ，额定功率为 30 瓦
8 - 43.5 30 1.6 10 2.92mm 母头 15

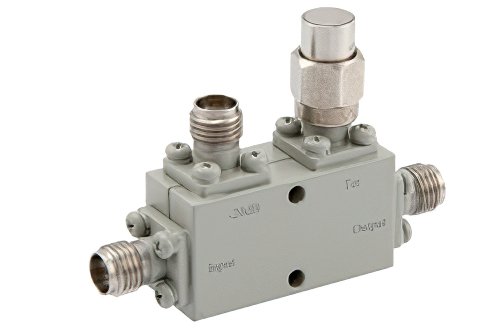

20 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦
说明20 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦

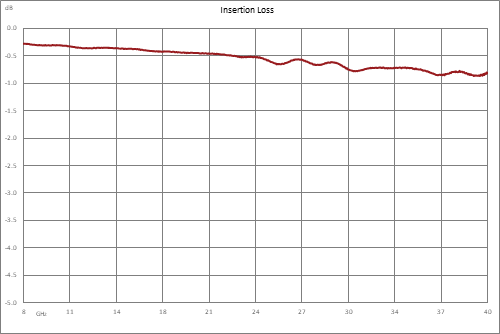

PE2CP1125-20
说明20 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦 说明20 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦
8 - 40 30 1.6 10 2.92mm 母头 20
30 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦
说明30 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦

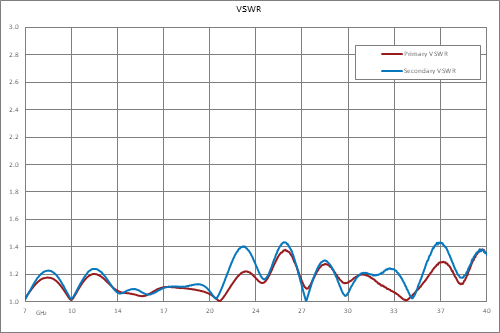

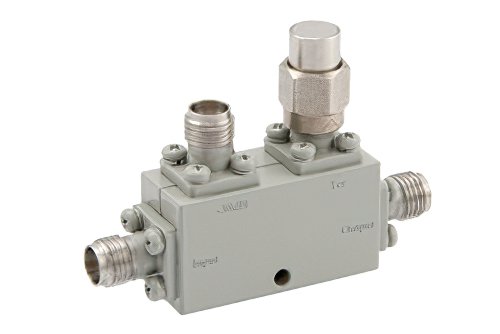

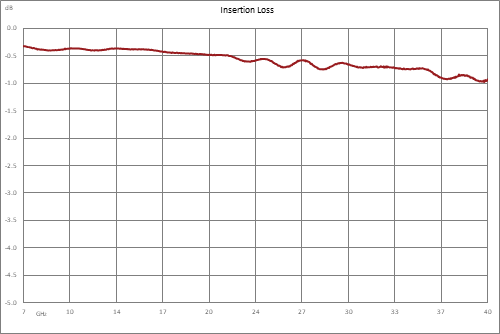

PE2CP1125-30
说明30 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦 说明30 dB 2.92mm 定向耦合器，8 GHz ~ 40 GHz ，额定功率为 30 瓦
8 - 40 30 1.6 10 2.92mm 母头 30

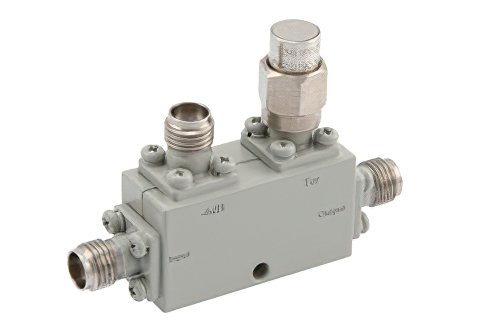

6 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦
说明6 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦

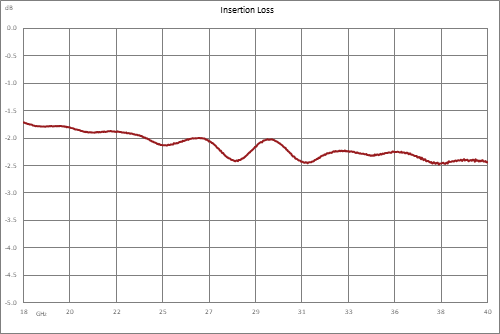

PE2CP1126-6
说明6 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦 说明6 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦
18 - 40 30 1.6 10 2.92mm 母头 6

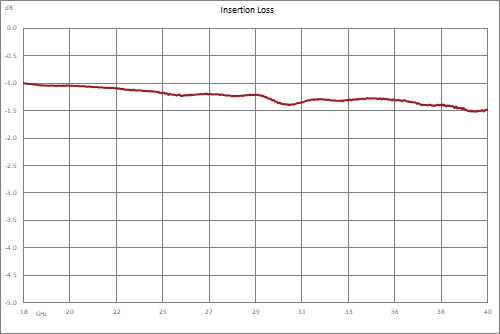

10 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦
说明10 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦

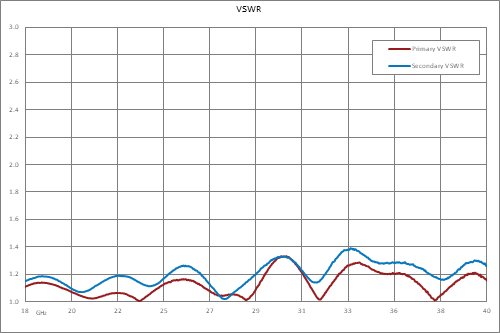

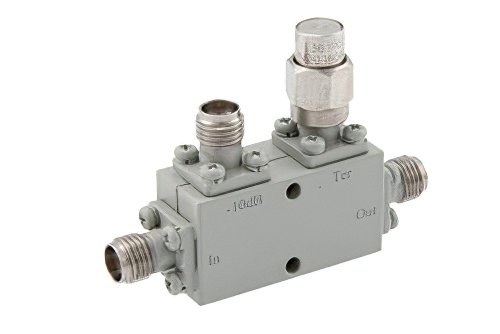

PE2CP1126-10
说明10 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦 说明10 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦
18 - 40 30 1.6 12 2.92mm 母头 10

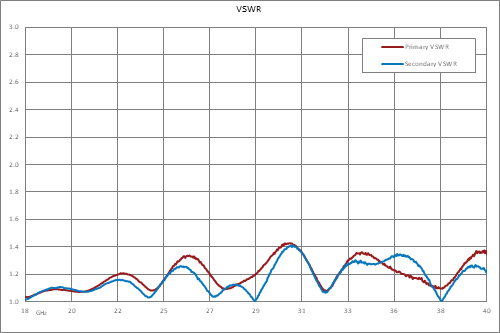

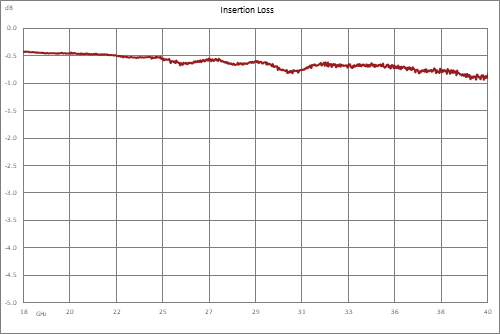

20 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦
说明20 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦

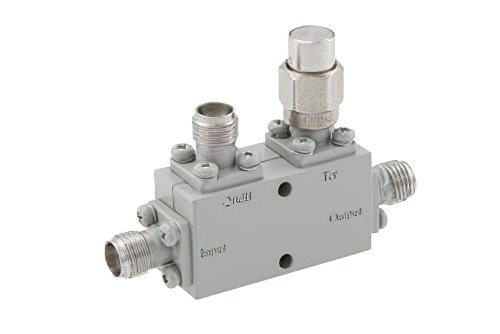

PE2CP1126-20
说明20 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦 说明20 dB 2.92mm 定向耦合器，18 GHz ~ 40 GHz ，额定功率为 30 瓦
18 - 40 30 1.6 12 2.92mm 母头 20
10 dB 1.85mm 定向耦合器，1 GHz ~ 67 GHz ，额定功率为 20 瓦
说明10 dB 1.85mm 定向耦合器，1 GHz ~ 67 GHz ，额定功率为 20 瓦

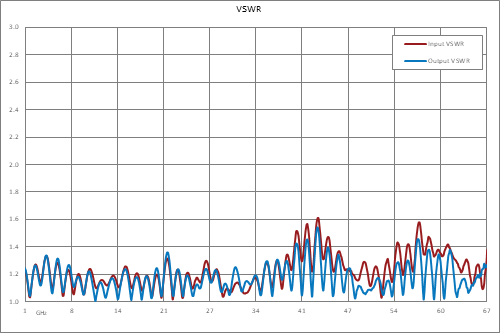

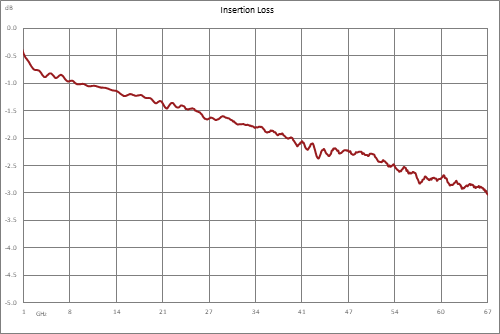

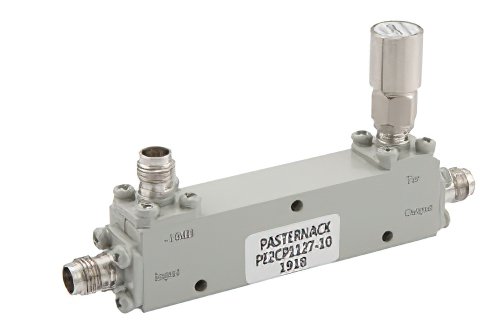

PE2CP1127-10
说明10 dB 1.85mm 定向耦合器，1 GHz ~ 67 GHz ，额定功率为 20 瓦 说明10 dB 1.85mm 定向耦合器，1 GHz ~ 67 GHz ，额定功率为 20 瓦
1 - 67 20 1.6 8 1.85mm 母头 10

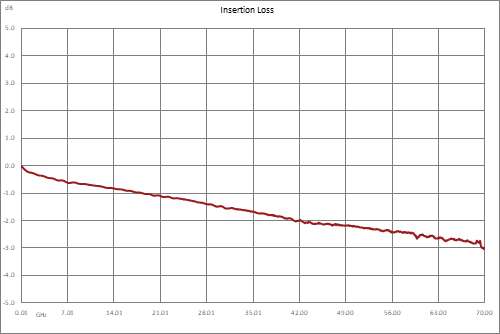

20 dB 1.85mm 定向耦合器，1 GHz ~ 67 GHz ，额定功率为 20 瓦
说明20 dB 1.85mm 定向耦合器，1 GHz ~ 67 GHz ，额定功率为 20 瓦

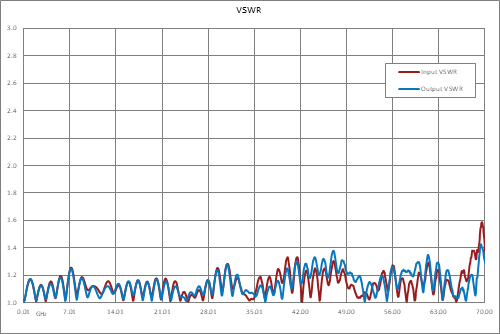

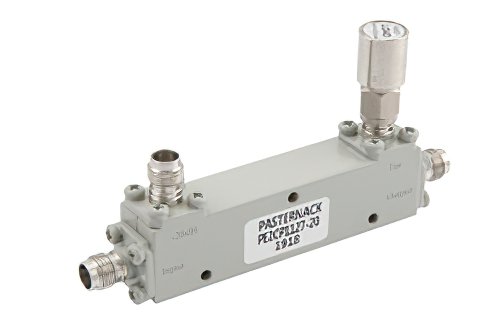

PE2CP1127-20
说明20 dB 1.85mm 定向耦合器，1 GHz ~ 67 GHz ，额定功率为 20 瓦 说明20 dB 1.85mm 定向耦合器，1 GHz ~ 67 GHz ，额定功率为 20 瓦
1 - 67 20 1.6 8 1.85mm 母头 20
10 dB 2.92mm 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦
说明10 dB 2.92mm 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦

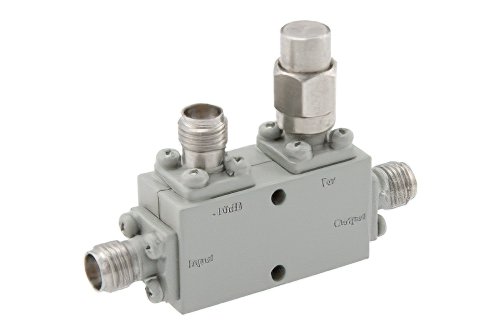

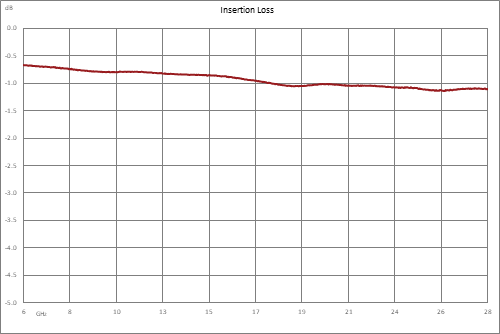

PE2CP1129-10
说明10 dB 2.92mm 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦 说明10 dB 2.92mm 定向耦合器，6 GHz ~ 26.5 GHz ，额定功率为 30 瓦
6 - 26.5 30 1.6 12 2.92mm 母头 10

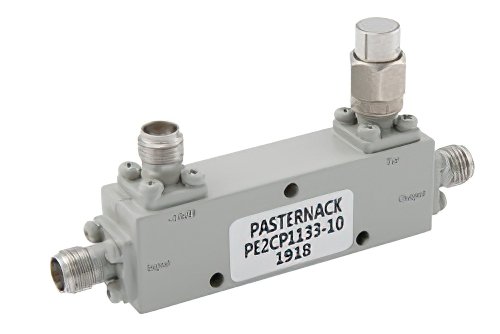

10 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦
说明10 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦

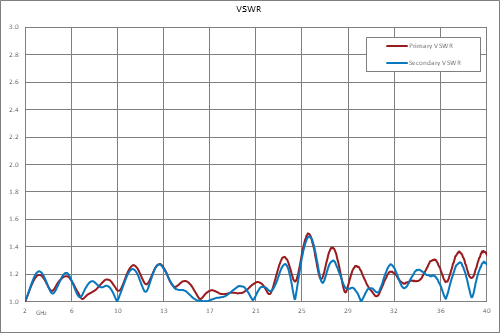

PE2CP1133-10
说明10 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦 说明10 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦
2 - 40 30 1.6 10 2.92mm 母头 10
20 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦
说明20 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦

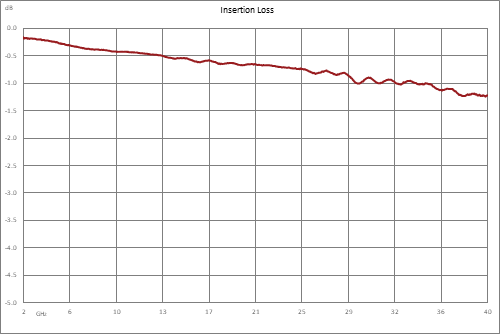

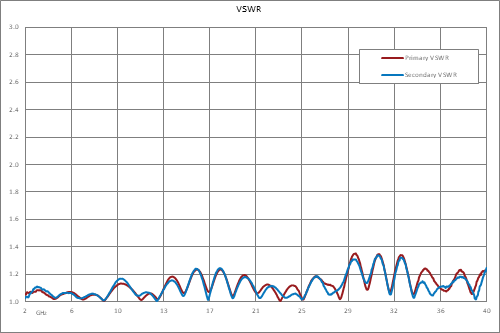

PE2CP1133-20
说明20 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦 说明20 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦
2 - 40 30 1.6 10 2.92mm 母头 20

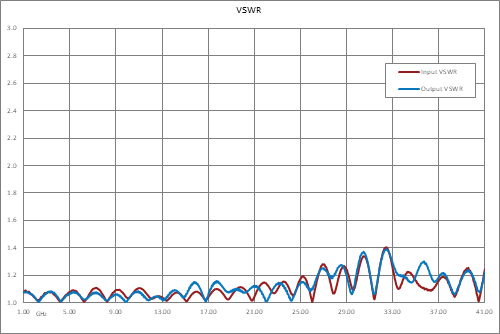

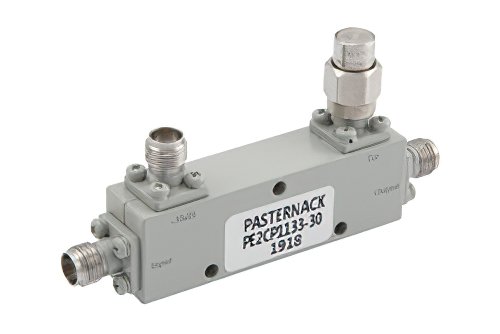

30 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦
说明30 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦

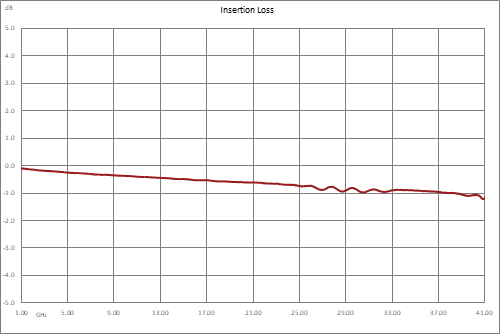

PE2CP1133-30
说明30 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦 说明30 dB 2.92mm 定向耦合器，2 GHz ~ 40 GHz ，额定功率为 30 瓦
2 - 40 30 1.5 10 2.92mm 母头 30
10 dB 2.4mm 定向耦合器，2 GHz ~ 52 GHz ，额定功率为 20 瓦
说明10 dB 2.4mm 定向耦合器，2 GHz ~ 52 GHz ，额定功率为 20 瓦

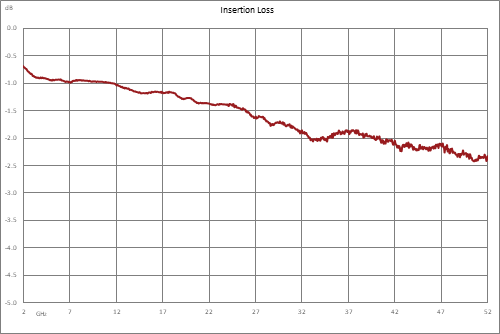

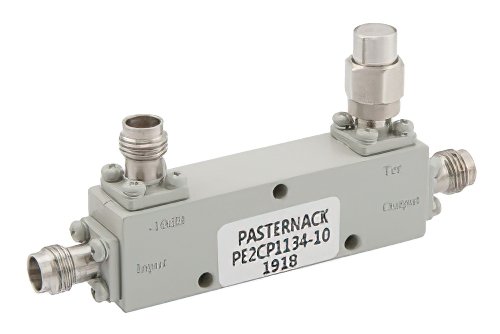

PE2CP1134-10
说明10 dB 2.4mm 定向耦合器，2 GHz ~ 52 GHz ，额定功率为 20 瓦 说明10 dB 2.4mm 定向耦合器，2 GHz ~ 52 GHz ，额定功率为 20 瓦
2 - 52 20 1.8 10 2.4mm 母头 10
20 dB 2.4mm 定向耦合器，18 GHz ~ 50 GHz ，额定功率为 20 瓦
说明20 dB 2.4mm 定向耦合器，18 GHz ~ 50 GHz ，额定功率为 20 瓦

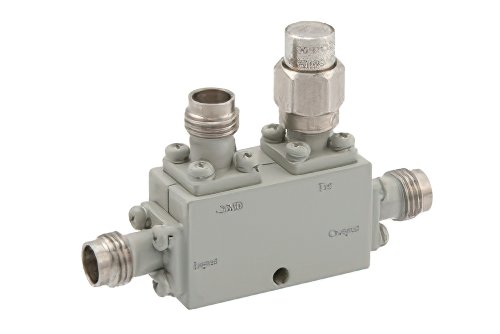

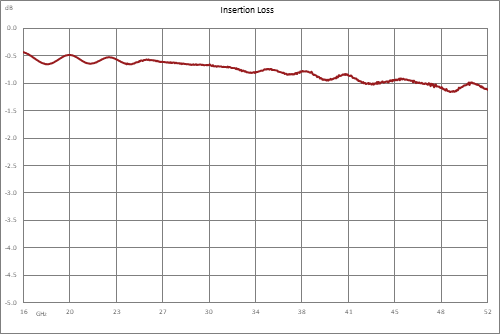

PE2CP1135-20
说明20 dB 2.4mm 定向耦合器，18 GHz ~ 50 GHz ，额定功率为 20 瓦 说明20 dB 2.4mm 定向耦合器，18 GHz ~ 50 GHz ，额定功率为 20 瓦
18 - 50 30 2.0 8 2.4mm 母头 20

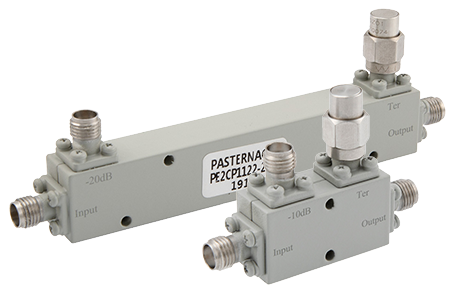

Pasternack 高频射频耦合器

Pasternack 的高频射频定向耦合器产品系列由 24 种型号组成，工作频率范围为 26.5 GHz 到 67 GHz。这些射频耦合器提供良好的隔离度，低插入损耗和非常优越的返回损耗。

这些定向耦合器具有高达 30W(CW) 的功率处理能力，并采用同轴设计，连接器有SMA、2.92mm、2.4mm 和 1.85mm。这些高频射频耦合器提供 6dB、10dB、15dB、20dB 和 30dB 耦合能级。此外，该射频耦合器系列可以满足工程师对少量部件的即时需求，同时满足高质量、高频率的产品需求。

Pasternack 高频定向射频耦合器有现货且可立即发货。
