零件编号

及更多

视图

输入
频率
(MHz)

输出
频率
(MHz)

CW 输入
功率
(dBm)

绝对最大
射频输入
功率 (dBm)

变频
损耗典型值
(dB)

变频
增益
(dB)

基本
隔离
典型值 (dB)

直流电源
(Volts/mA)

嵌入式 GPS 天线
  • 5款无源倍频器型号，覆盖10 MHz至16 GHz，
    输入驱动电平为10至20 dBm
  • 6款有源三倍频器型号，覆盖250 MHz至4500 MHz，
    输入驱动电平为-3至0 dBm
  • 提供50欧姆
    耐用军用级紧凑SMA连接封装设计
  • 专为实现高可靠性而设计
    满足振动、海拔、冲击和湿度等一系列测试环境条件
  • 工作温度范围：-40°C至+85°C
倍频器和三倍频器


零件编号

及更多

视图

输入
频率
(MHz)

输出
频率
(MHz)

CW 输入
功率
(dBm)

绝对最大
射频输入
功率 (dBm)

变频
损耗典型值
(dB)

变频
增益
(dB)

基本
隔离
典型值 (dB)

直流电源
(Volts/mA)

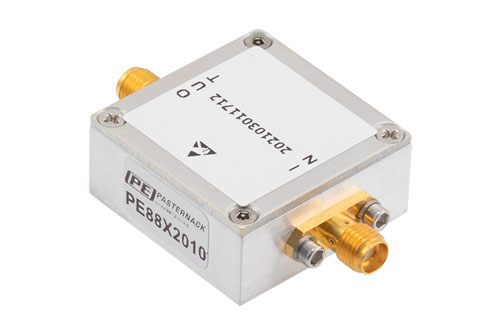

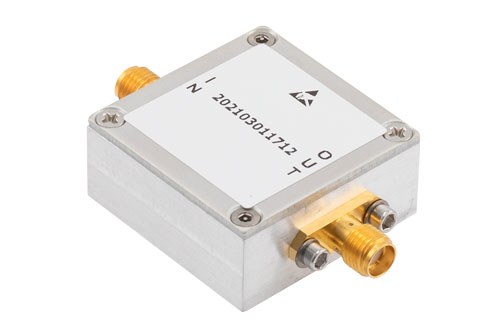

2x 倍频器，输出频率 20 MHz~2000 MHz，变频损耗 12.0 dB，SMA   PE88X2010

10至1000

20至2000

12至16

27

12

- - -

35

- - -
  • 说明2x 倍频器，输出频率 20 MHz~2000 MHz，变频损耗 12.0 dB，SMA
  • 说明2x 倍频器，输出频率 20 MHz~2000 MHz，变频损耗 12.0 dB，SMA
  • 说明2x 倍频器，输出频率 20 MHz~2000 MHz，变频损耗 12.0 dB，SMA
  • 说明2x 倍频器，输出频率 20 MHz~2000 MHz，变频损耗 12.0 dB，SMA

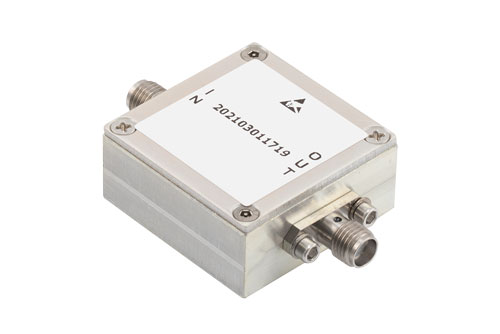

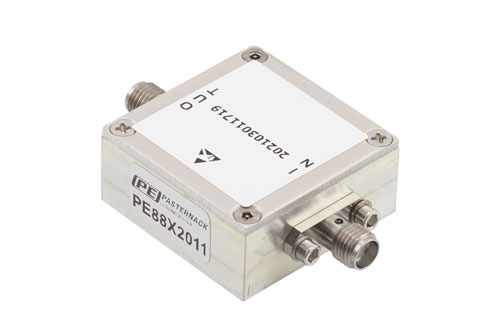

2x 倍频器，输出频率 1800 MHz~4000 MHz，变频损耗 14 dB，SMA   PE88X2011

900至2000

1800至4000

12至16

27

14

- - -

35

- - -
  • 说明2x 倍频器，输出频率 1800 MHz~4000 MHz，变频损耗 14 dB，SMA
  • 说明2x 倍频器，输出频率 1800 MHz~4000 MHz，变频损耗 14 dB，SMA
  • 说明2x 倍频器，输出频率 1800 MHz~4000 MHz，变频损耗 14 dB，SMA
  • 说明2x 倍频器，输出频率 1800 MHz~4000 MHz，变频损耗 14 dB，SMA

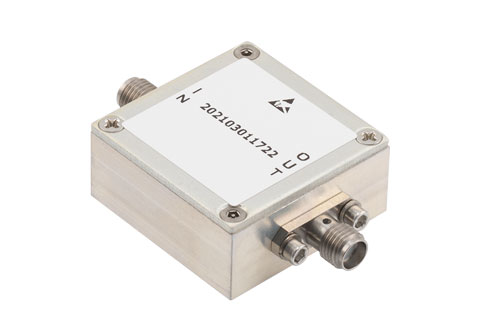

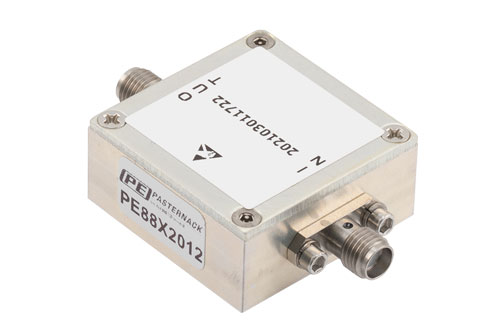

2x 倍频器，输出频率 2500 MHz~6000 MHz，变频损耗 15 dB，SMA   PE88X2012

1250至3000

2500至6000

12至16

27

15

- - -

25

- - -
  • 说明2x 倍频器，输出频率 2500 MHz~6000 MHz，变频损耗 15 dB，SMA
  • 说明2x 倍频器，输出频率 2500 MHz~6000 MHz，变频损耗 15 dB，SMA
  • 说明2x 倍频器，输出频率 2500 MHz~6000 MHz，变频损耗 15 dB，SMA
  • 说明2x 倍频器，输出频率 2500 MHz~6000 MHz，变频损耗 15 dB，SMA

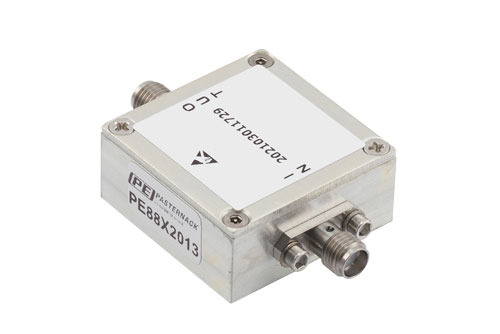

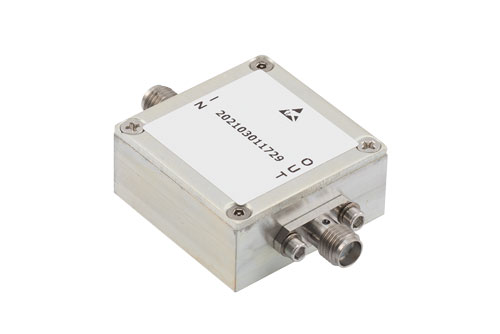

2x 倍频器，输出频率 4000 MHz~8000 MHz，变频损耗 14 dB，SMA   PE88X2013

2000至4000

4000至8000

12至16

27

14

- - -

25

- - -
  • 说明2x 倍频器，输出频率 4000 MHz~8000 MHz，变频损耗 14 dB，SMA
  • 说明2x 倍频器，输出频率 4000 MHz~8000 MHz，变频损耗 14 dB，SMA
  • 说明2x 倍频器，输出频率 4000 MHz~8000 MHz，变频损耗 14 dB，SMA
  • 说明2x 倍频器，输出频率 4000 MHz~8000 MHz，变频损耗 14 dB，SMA

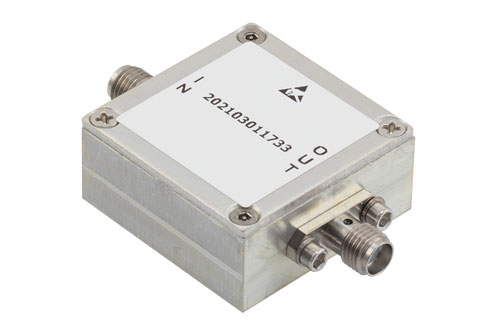

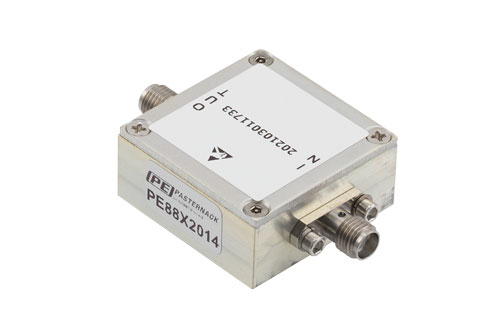

2x 倍频器，输出频率 8000 MHz~16000 MHz，变频损耗 17 dB，SMA   PE88X2014

4000至8000

8000至16000

12至16

27

17

- - -

25

- - -
  • 说明2x 倍频器，输出频率 8000 MHz~16000 MHz，变频损耗 17 dB，SMA
  • 说明2x 倍频器，输出频率 8000 MHz~16000 MHz，变频损耗 17 dB，SMA
  • 说明2x 倍频器，输出频率 8000 MHz~16000 MHz，变频损耗 17 dB，SMA
  • 说明2x 倍频器，输出频率 8000 MHz~16000 MHz，变频损耗 17 dB，SMA

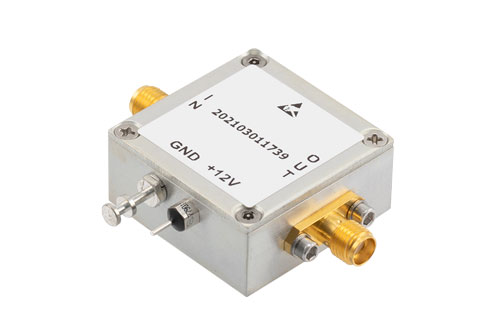

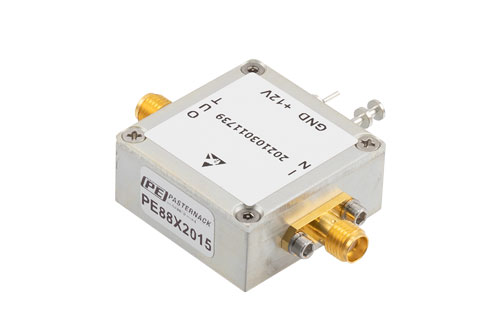

有源3x 倍频器，输出频率 750 MHz~1050 MHz，变频增益7 dB，SMA   PE88X2015

250至350

750至1050

-3

23

- - -

7

40

12/105
  • 说明有源3x 倍频器，输出频率 750 MHz~1050 MHz，变频增益7 dB，SMA
  • 说明有源3x 倍频器，输出频率 750 MHz~1050 MHz，变频增益7 dB，SMA
  • 说明有源3x 倍频器，输出频率 750 MHz~1050 MHz，变频增益7 dB，SMA
  • 说明有源3x 倍频器，输出频率 750 MHz~1050 MHz，变频增益7 dB，SMA

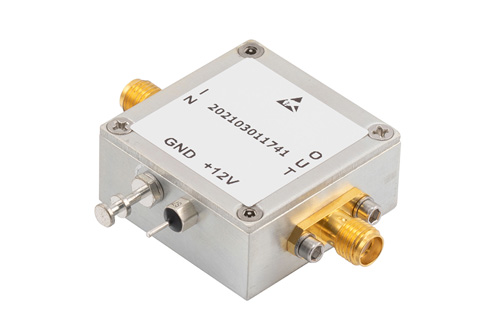

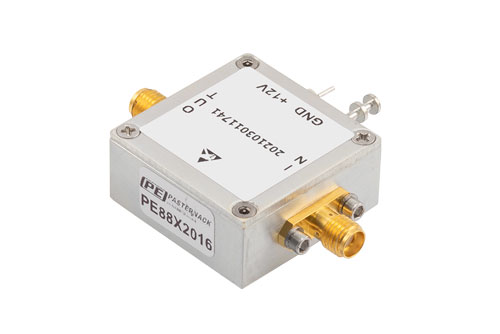

有源3x 倍频器，输出频率 960 MHz~1350 MHz，变频增益6 dB，SMA   PE88X2016

320至450

960至1350

-3

23

- - -

6

30

12/105
  • 说明有源3x 倍频器，输出频率 960 MHz~1350 MHz，变频增益6 dB，SMA
  • 说明有源3x 倍频器，输出频率 960 MHz~1350 MHz，变频增益6 dB，SMA
  • 说明有源3x 倍频器，输出频率 960 MHz~1350 MHz，变频增益6 dB，SMA
  • 说明有源3x 倍频器，输出频率 960 MHz~1350 MHz，变频增益6 dB，SMA

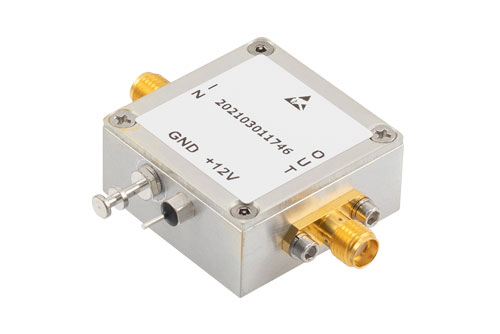

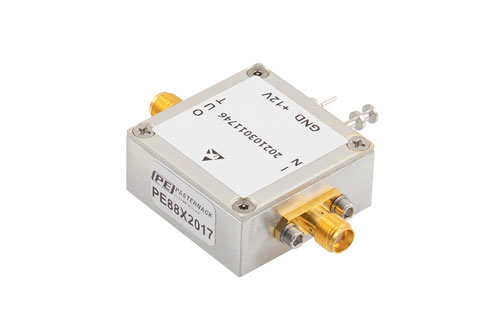

有源3x 倍频器，输出频率 1350 MHz~1800 MHz，变频增益9 dB，SMA   PE88X2017

450至600

1350至1800

-3

23

- - -

9

35

12/105
  • 说明有源3x 倍频器，输出频率 1350 MHz~1800 MHz，变频增益9 dB，SMA
  • 说明有源3x 倍频器，输出频率 1350 MHz~1800 MHz，变频增益9 dB，SMA
  • 说明有源3x 倍频器，输出频率 1350 MHz~1800 MHz，变频增益9 dB，SMA
  • 说明有源3x 倍频器，输出频率 1350 MHz~1800 MHz，变频增益9 dB，SMA

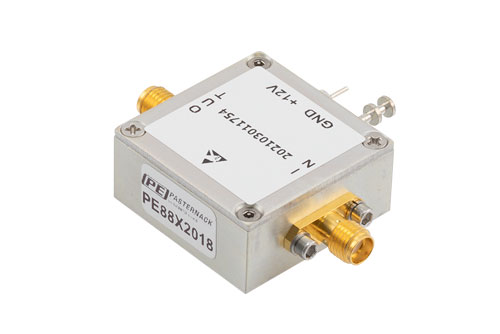

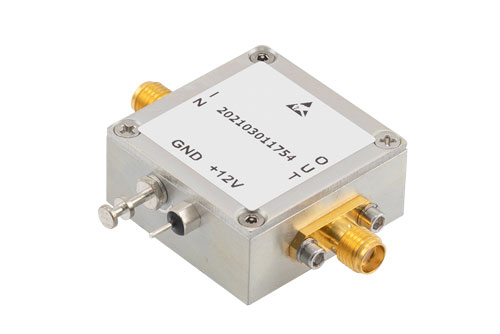

有源3x 倍频器，输出频率 1800 MHz~2250 MHz，变频增益4 dB，SMA   PE88X2018

600至750

1800至2250

-3

23

- - -

4

30

12/105
  • 说明有源3x 倍频器，输出频率 1800 MHz~2250 MHz，变频增益4 dB，SMA
  • 说明有源3x 倍频器，输出频率 1800 MHz~2250 MHz，变频增益4 dB，SMA
  • 说明有源3x 倍频器，输出频率 1800 MHz~2250 MHz，变频增益4 dB，SMA
  • 说明有源3x 倍频器，输出频率 1800 MHz~2250 MHz，变频增益4 dB，SMA

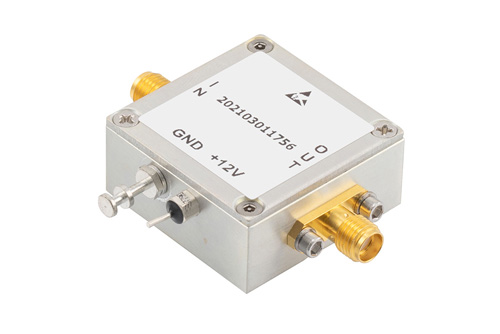

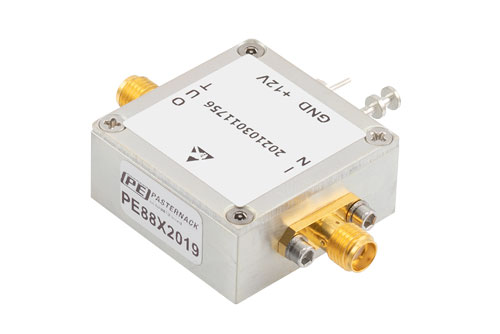

有源3x 倍频器，输出频率 2100 MHz~3000 MHz，变频增益12 dB，SMA   PE88X2019

700至1000

2100至3000

0

23

- - -

12

25

12/150
  • 说明有源3x 倍频器，输出频率 2100 MHz~3000 MHz，变频增益12 dB，SMA
  • 说明有源3x 倍频器，输出频率 2100 MHz~3000 MHz，变频增益12 dB，SMA
  • 说明有源3x 倍频器，输出频率 2100 MHz~3000 MHz，变频增益12 dB，SMA
  • 说明有源3x 倍频器，输出频率 2100 MHz~3000 MHz，变频增益12 dB，SMA

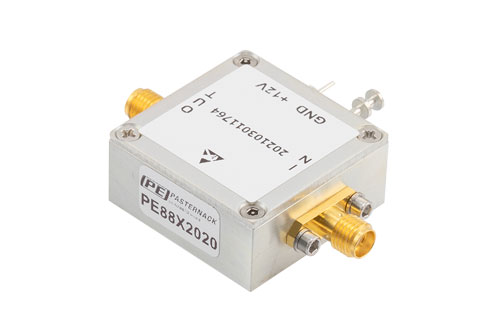

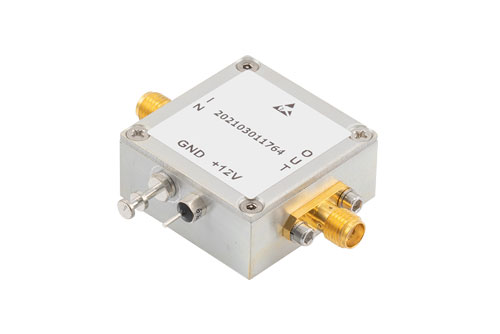

有源3x 倍频器，输出频率 2850 MHz~4500 MHz，变频增益9 dB，SMA   PE88X2020

950至1500

2850至4500

0

23

- - -

9

20

12/150
  • 说明有源3x 倍频器，输出频率 2850 MHz~4500 MHz，变频增益9 dB，SMA
  • 说明有源3x 倍频器，输出频率 2850 MHz~4500 MHz，变频增益9 dB，SMA
  • 说明有源3x 倍频器，输出频率 2850 MHz~4500 MHz，变频增益9 dB，SMA
  • 说明有源3x 倍频器，输出频率 2850 MHz~4500 MHz，变频增益9 dB，SMA

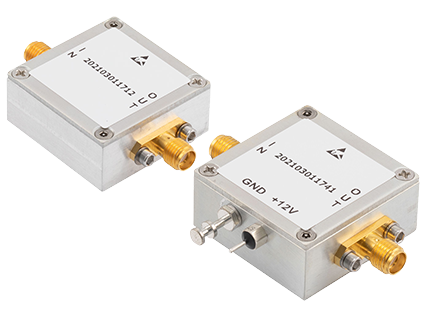

Pasternack倍频器和三倍频器

Pasternack全新系列倍频器和三倍频器模块采用紧凑同轴封装，支持SMA母头连接器。Pasternack倍频器和三倍频器专为50 欧姆设计。这些倍频器型号的输出频率范围为20 MHz 至8000 MHz，变频损耗范围为12至17 dB。三倍频器型号的输出频率范围为750 MHz 至4500 MHz，变频增益范围为4至12 dB。Pasternack射频倍频器和三倍频器的最大输入额定功率高达+27 dBm。

倍频器和三倍频器的基本隔离度范围为20 dB至40 dB。倍频器和三倍频器属于Pasternack提供的40,000多种射频、微波和毫米波段元件。与Pasternack提供的其他射频部件一样，倍频器和三倍频器均可在当天发货。

如需完整的Pasternack产品清单，请点击这里。
