采用坚固和紧凑封装的分频器，带有SMA连接器

  • 预分频器品种全面，有28 种不同型号可供选择
  • 宽带输入频率覆盖0.1 GHz到20 GHz
  • 从2到40的广泛分频比选择
  • 输入功率范围为-20 dBm到+15 dBm
  • 输出功率等级范围为-6到+5 dBm
  • 100 kHz偏移时的低相位噪声低至-155 dBc/Hz（典型值）
  • 紧凑同轴封装组件保证满足
    MIL-STD环境测试条件
一件起发,当天发货！
零件编号和其他视图 输入 频率 (GHz) 输出 频率 （GHz） 分频 预分频器 CW 输入功率 (dBm) 最大 输入功率 (CW) 标准输出功率 (dBm) SSB相位噪声 (dBc/Hz @ 100 KHz偏移) 直流偏置 (Volts/mA) 射频 连接器
分频器，2分频预分频器模块，500 MHz~18 GHz，SMA
说明分频器，2分频预分频器模块，500 MHz~18 GHz，SMA
PE88D2001
说明分频器，2分频预分频器模块，500 MHz~18 GHz，SMA
0.5至18 0.25至9 2 -15至+10 +10 -4 -147 +12 / 85 母头SMA
分频器，4分频预分频器模块，500 MHz~18 GHz，SMA
说明分频器，4分频预分频器模块，500 MHz~18 GHz，SMA

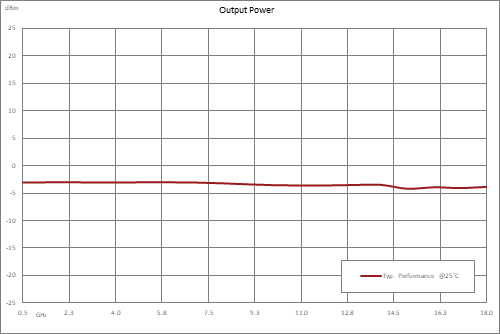

PE88D4001
说明分频器，4分频预分频器模块，500 MHz~18 GHz，SMA
0.5至18 0.125至4.5 4 -15至+10 +10 -4 -147 +12 / 110 母头SMA
分频器，2分频预分频器模块，100 MHz~20 GHz，SMA
说明分频器，2分频预分频器模块，100 MHz~20 GHz，SMA

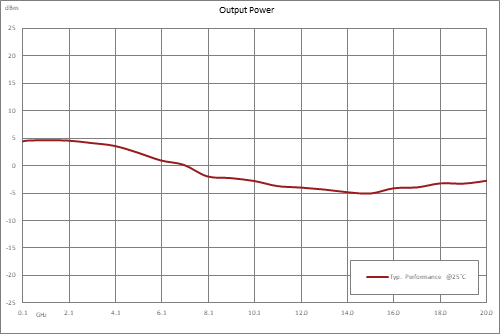

PE88D2002
说明分频器，2分频预分频器模块，100 MHz~20 GHz，SMA
0.1至20 0.05至10 2 -18至+10 +10 0 -153 +5 / 160 母头SMA
分频器，4分频预分频器模块，100 MHz~20 GHz，SMA
说明分频器，4分频预分频器模块，100 MHz~20 GHz，SMA

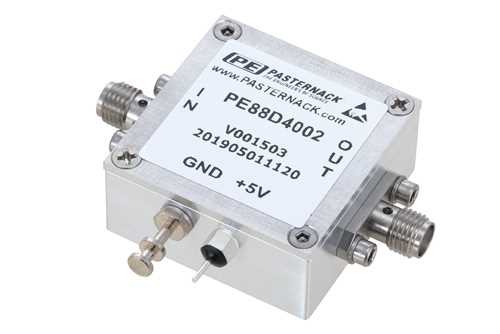

PE88D4002
说明分频器，4分频预分频器模块，100 MHz~20 GHz，SMA
0.1至20 0.025至5 4 16至+10 +10 +5 -153 +5 / 170 母头SMA
分频器，8分频预分频器模块，100 MHz~20 GHz，SMA
说明分频器，8分频预分频器模块，100 MHz~20 GHz，SMA

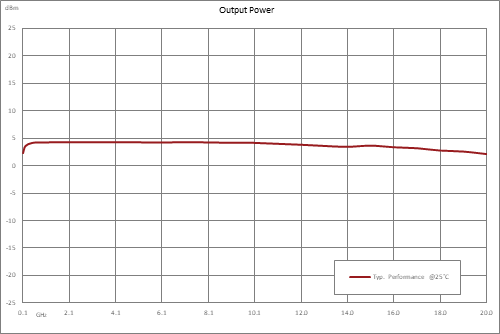

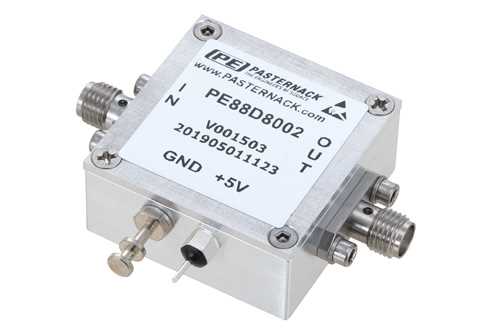

PE88D8002
说明分频器，8分频预分频器模块，100 MHz~20 GHz，SMA
0.1至20 0.0125至2.5 8 -16至+10 +10 +4 -153 +5 / 170 母头SMA

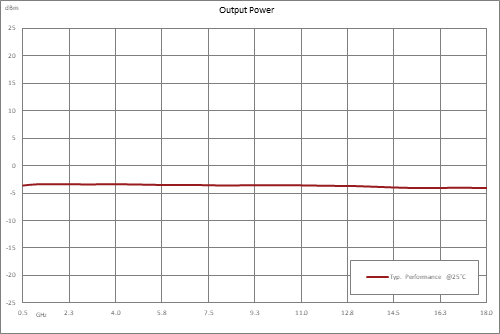

分频器，8分频预分频器模块，500 MHz~18 GHz，SMA
说明分频器，8分频预分频器模块，500 MHz~18 GHz，SMA
PE88D8001
说明分频器，8分频预分频器模块，500 MHz~18 GHz，SMA
0.5至18 0.0625至2.25 8 -15至+10 +10 -4 -147 +12 / 110 母头SMA

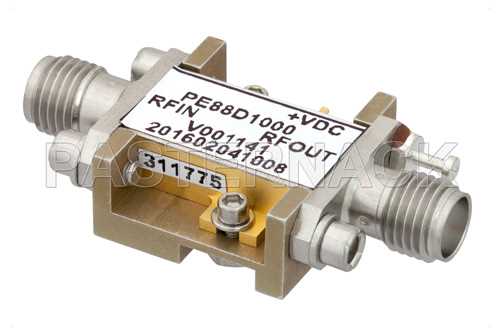

分频器，10分频预分频器模块，500 MHz~18 GHz，现场可更换SMA
说明分频器，10分频预分频器模块，500 MHz~18 GHz，现场可更换SMA

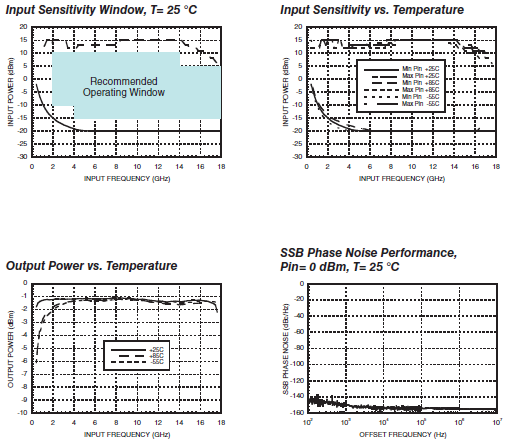

PE88D1000
说明分频器，10分频预分频器模块，500 MHz~18 GHz，现场可更换SMA
0.5至18 0.05至1.8 10 -20至+10 +10 -1 -155 +5 / 152 母头SMA

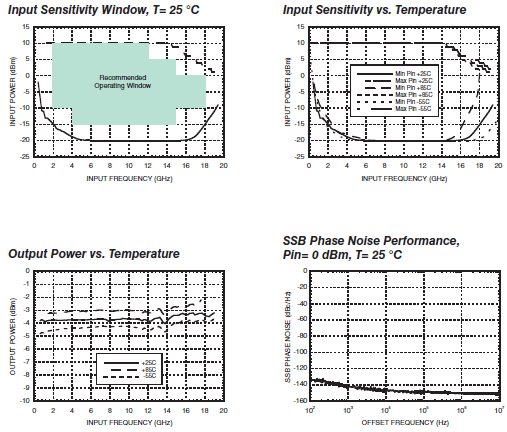

分频器，4分频预分频器模块，500 MHz~18 GHz，现场可更换SMA
说明分频器，4分频预分频器模块，500 MHz~18 GHz，现场可更换SMA

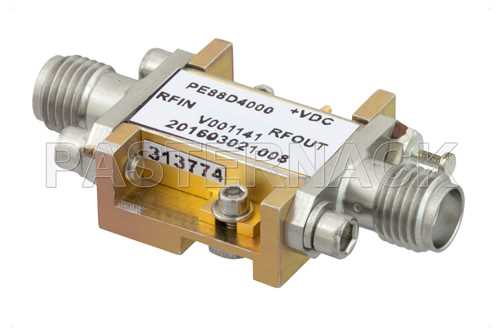

PE88D4000
说明分频器，4分频预分频器模块，500 MHz~18 GHz，现场可更换SMA
0.5至18 0.125至4.5 4 -20至+10 +10 -4 -150 +5 / 93 母头SMA
分频器，5分频预分频器模块，500 MHz~8 GHz，现场可更换SMA
说明分频器，5分频预分频器模块，500 MHz~8 GHz，现场可更换SMA

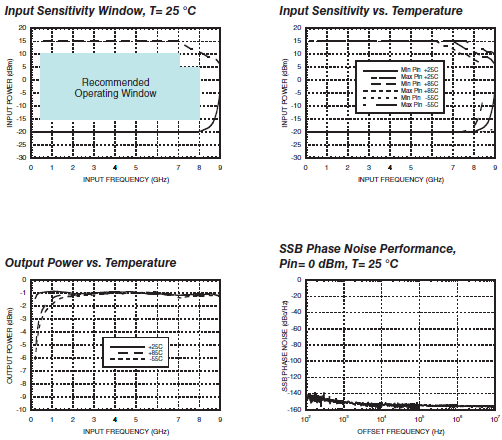

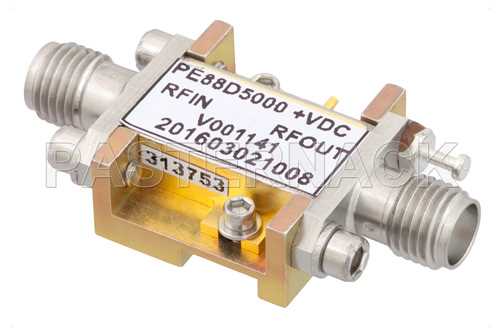

PE88D5000
说明分频器，5分频预分频器模块，500 MHz~8 GHz，现场可更换SMA
0.5至8 0.10至1.6 5 -20至+15 +15 -1 -155 +5 / 80 母头SMA
分频器，8分频预分频器模块，500 MHz~18 GHz，现场可更换SMA
说明分频器，8分频预分频器模块，500 MHz~18 GHz，现场可更换SMA

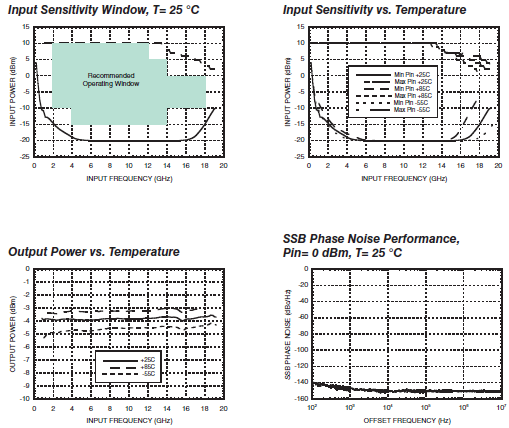

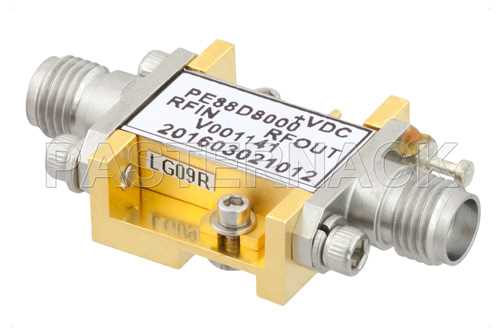

PE88D8000
说明分频器，8分频预分频器模块，500 MHz~18 GHz，现场可更换SMA
0.5至18 0.0625至2.25 8 -20至+10 +10 -4 -150 +5 / 80 母头SMA
分频器，5分频预分频器模块，100 MHz~15 GHz，SMA
说明分频器，5分频预分频器模块，100 MHz~15 GHz，SMA
PE88D5001
说明分频器，5分频预分频器模块，100 MHz~15 GHz，SMA
0.1至15 0.020至3 5 -24至+10 +10 +3 -153 +5 / 205 母头SMA

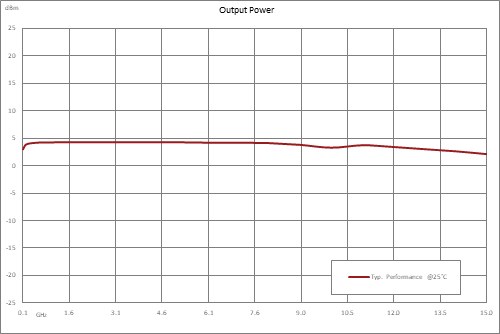

分频器，6分频预分频器模块，100 MHz~15 GHz，SMA
说明分频器，6分频预分频器模块，100 MHz~15 GHz，SMA
PE88D5001
说明分频器，6分频预分频器模块，100 MHz~15 GHz，SMA
0.1至15 0.016至2.5 6 -24至+10 +10 +4 -153 +5 / 205 母头SMA
分频器，7分频预分频器模块，100 MHz~15 GHz，SMA
说明分频器，7分频预分频器模块，100 MHz~15 GHz，SMA

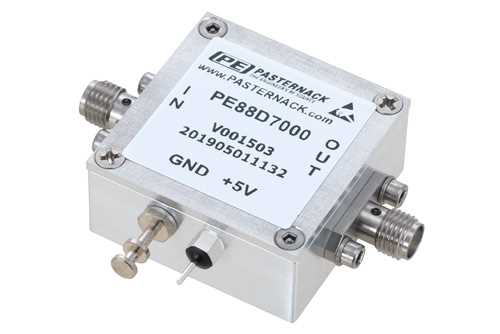

PE88D7000
说明分频器，7分频预分频器模块，100 MHz~15 GHz，SMA
0.1至15 0.0142至2.142 7 -23至+10 +10 +5 -153 +5 / 205 母头SMA
分频器，9分频预分频器模块，100 MHz~15 GHz，SMA
说明分频器，9分频预分频器模块，100 MHz~15 GHz，SMA

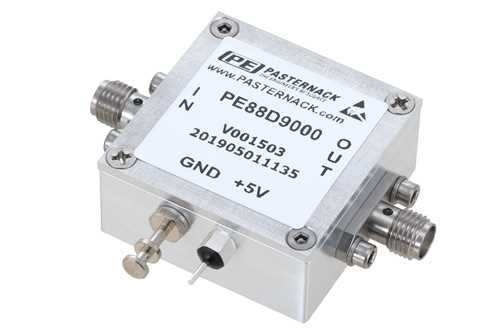

PE88D9000
说明分频器，9分频预分频器模块，100 MHz~15 GHz，SMA
0.1至15 0.011至1.667 9 -22至+10 +10 +4 -153 +5 / 205 母头SMA
分频器，4分频预分频器模块，100 MHz~13 GHz，SMA
说明分频器，4分频预分频器模块，100 MHz~13 GHz，SMA

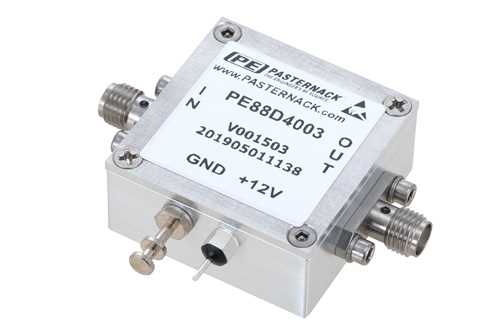

PE88D4003
说明分频器，4分频预分频器模块，100 MHz~13 GHz，SMA
0.1至13 0.025至3.25 4 -20至+10 +10 +5 -151 +12 / 120 母头SMA

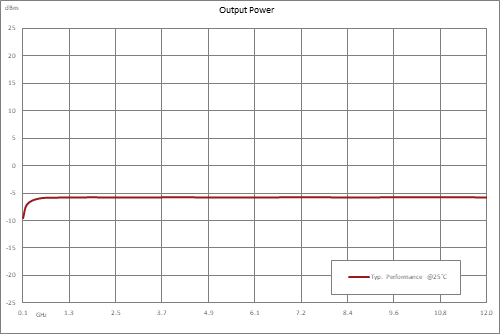

分频器，8分频预分频器模块，100 MHz~12 GHz，SMA
说明分频器，8分频预分频器模块，100 MHz~12 GHz，SMA
PE88D8003
说明分频器，8分频预分频器模块，100 MHz~12 GHz，SMA
0.1至12 0.0125至1.5 8 -20至+10 +10 -6 -153 +12 / 70 母头SMA
分频器，10分频预分频器模块，100 MHz~12.5 GHz，SMA
说明分频器，10分频预分频器模块，100 MHz~12.5 GHz，SMA

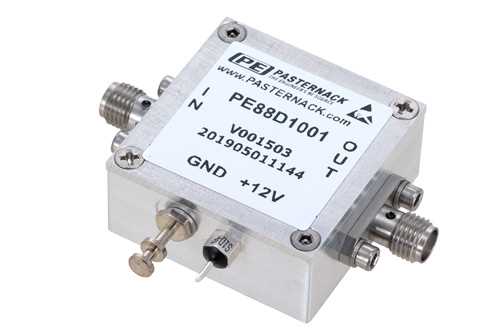

PE88D1001
说明分频器，10分频预分频器模块，100 MHz~12.5 GHz，SMA
0.1至12.5 0.010至1.25 10 -20至+10 +10 -1 -144 +12 / 185 母头SMA
分频器，12分频预分频器模块，100 MHz~13 GHz，SMA
说明分频器，12分频预分频器模块，100 MHz~13 GHz，SMA
PE88D12000
说明分频器，12分频预分频器模块，100 MHz~13 GHz，SMA
0.1至13 0.008至1.08 12 -20至+10 +10 -1 -145 +12 / 185 母头SMA

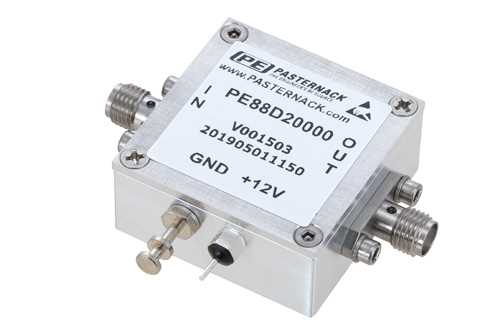

分频器，20分频预分频器模块，100 MHz~13 GHz，SMA
说明分频器，20分频预分频器模块，100 MHz~13 GHz，SMA

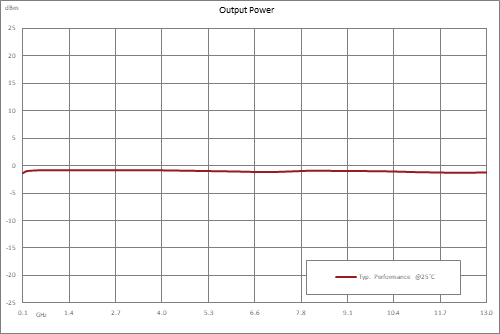

PE88D20000
说明分频器，20分频预分频器模块，100 MHz~13 GHz，SMA
0.1至13 0.005至0.650 20 -20至+10 +10 -1 -145 +12 / 195 母头SMA

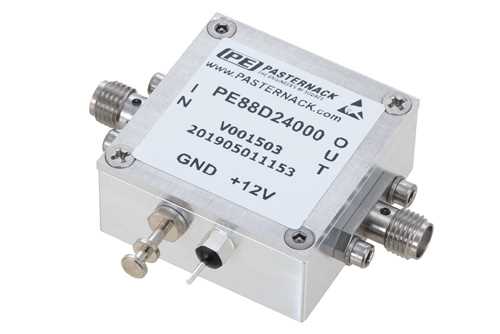

分频器，24分频预分频器模块，100 MHz~12 GHz，SMA
说明分频器，24分频预分频器模块，100 MHz~12 GHz，SMA

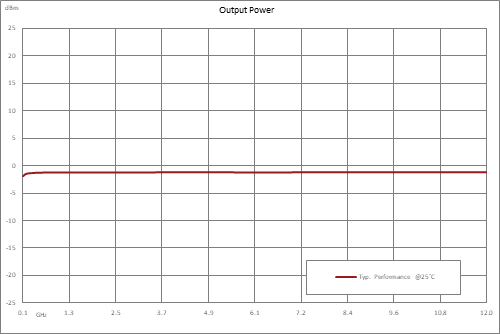

PE88D24000
说明分频器，24分频预分频器模块，100 MHz~12 GHz，SMA
0.1至12 0.00416至0.5 24 -20至+10 +10 -1 -147 +12 / 140 母头SMA

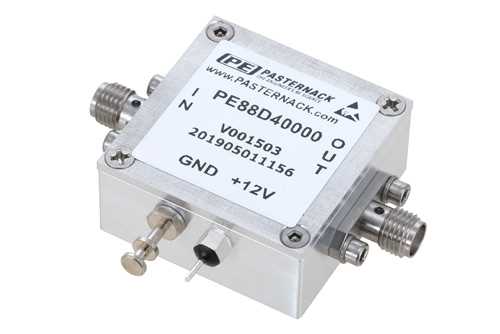

分频器，40分频预分频器模块，100 MHz~12 GHz，SMA
说明分频器，40分频预分频器模块，100 MHz~12 GHz，SMA
PE88D40000
说明分频器，40分频预分频器模块，100 MHz~12 GHz，SMA
0.1至12 0.0025至0.3 40 -20至+10 +10 -1 -147 +12 / 150 母头SMA

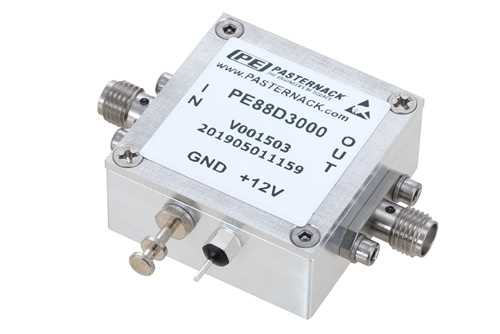

分频器，3分频预分频器模块，100 MHz~7 GHz，SMA
说明分频器，3分频预分频器模块，100 MHz~7 GHz，SMA
PE88D3000
说明分频器，3分频预分频器模块，100 MHz~7 GHz，SMA
0.1至7 0.03到2.33 3 -20至+10 +10 -1 -150 +12 / 70 母头SMA

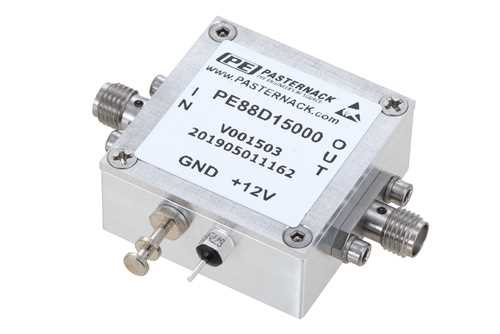

分频器，15分频预分频器模块，100 MHz~7 GHz，SMA
说明分频器，15分频预分频器模块，100 MHz~7 GHz，SMA

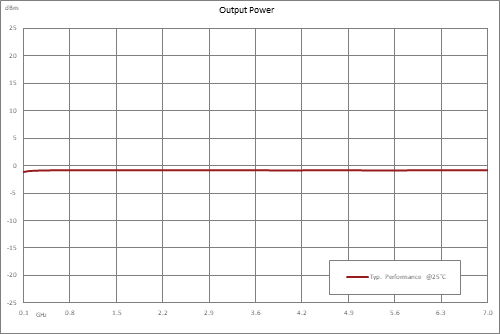

PE88D15000
说明分频器，15分频预分频器模块，100 MHz~7 GHz，SMA
0.1至7 0.00667至0.4667 15 -12至+12 +12 -1 -150 +12 / 150 母头SMA

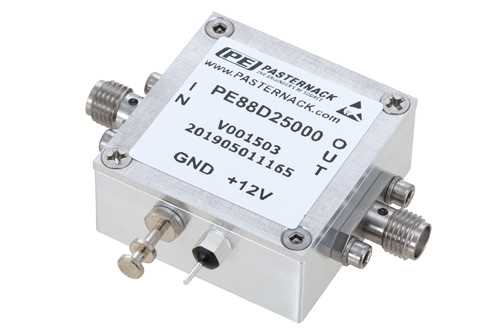

分频器，5分频预分频器模块，100 MHz~7 GHz，SMA
说明分频器，5分频预分频器模块，100 MHz~7 GHz，SMA
PE88D25000
说明分频器，5分频预分频器模块，100 MHz~7 GHz，SMA
0.1至7 0.020至1.4 5 -12至+12 +12 -1 -150 +12 / 80 母头SMA

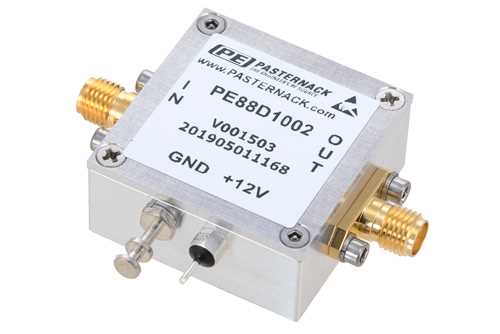

分频器，10分频预分频器模块，200 MHz~6 GHz，SMA
说明分频器，10分频预分频器模块，200 MHz~6 GHz，SMA
PE88D1002
说明分频器，10分频预分频器模块，200 MHz~6 GHz，SMA
0.2至6 0.020至0.6 10 -12至+12 +12 -1.5 -144/td> +12 / 100 母头SMA

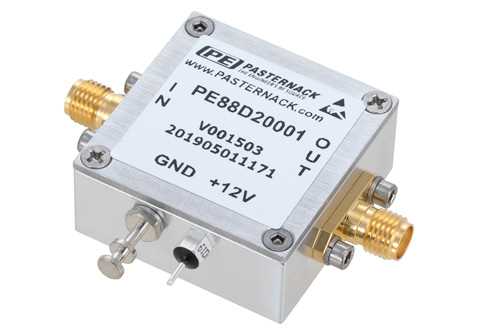

分频器，20分频预分频器模块，200 MHz~6 GHz，SMA
说明分频器，20分频预分频器模块，200 MHz~6 GHz，SMA

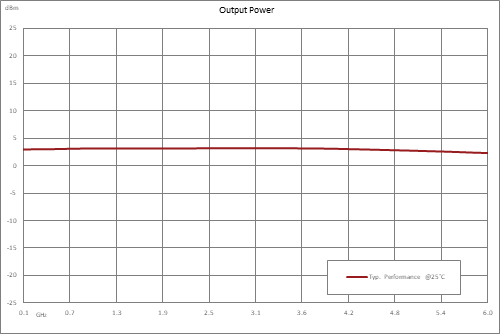

PE88D20001
说明分频器，20分频预分频器模块，200 MHz~6 GHz，SMA
0.2至6 0.010至0.3 20 -12至+12 +12 +2 -144/td> +12 / 95 母头SMA
分频器，16分频预分频器模块，400 MHz~4 GHz，SMA
说明分频器，16分频预分频器模块，400 MHz~4 GHz，SMA

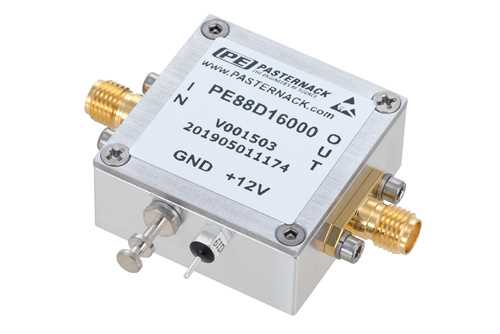

PE88D16000
说明分频器，16分频预分频器模块，400 MHz~4 GHz，SMA
0.4至4 0.025至0.25 16 -15至+12 +12 -1 -144/td> +12 / 75 母头SMA

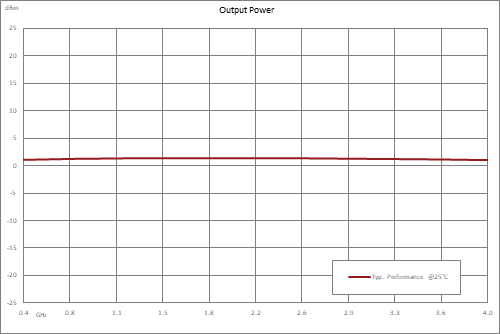

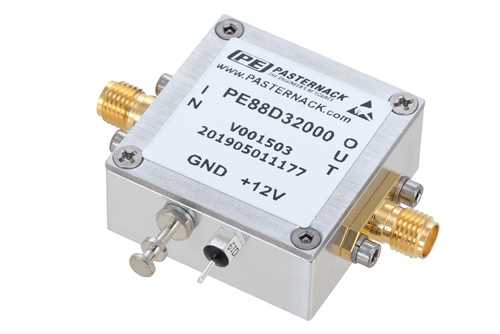

分频器，32分频预分频器模块，400 MHz~4 GHz，SMA
说明分频器，32分频预分频器模块，400 MHz~4 GHz，SMA
PE88D32000
说明分频器，32分频预分频器模块，400 MHz~4 GHz，SMA
0.4至4 0.0125至0.125 32 -15至+12 +12 0 -144/td> +12 / 75 母头SMA

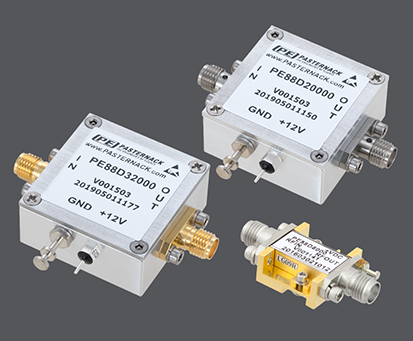

Pasternack 坚固和紧凑封装分频器，带SMA连接器

Pasternack全新分频模块系列覆盖了0.1 GHz到20 GHz的宽带频率。 预分频器品种全面，有28 种不同型号可供选择，提供从2分到40分的多种固定分频比。 这些分频器适用于锁相环路(PLL)和频率合成器电路设计以及测试仪器的理想之选。 应用可能涉及航空航天和国防、卫星通信、VSAT、测试和测量设备，以及点对点无线电方面的用途。

设计采用紧凑且坚固封装，带SMA连接器。 电路组件采用先进的GaAs HBT MMIC半导体技术，可产生低附加SSB相位噪声性能，在100 Khz偏移时的标准水平可低至-155 dBc/Hz。 根据型号不同，输入功率范围为-20到+15 dBm，输出功率范围为-6到+5 dBm。

所有Pasternack分频模块均为提供高可靠性而设计。 大多数型号保证在湿度、冲击、振动和海拔方面满足MIL-STD-202环境测试条件。 一些型号采用密封封装，并保证在温度循环和精疏泄露方面满足MIL-STD-883环境测试条件。
