自由运行的基准振荡器

自由运行的基准振荡器

  • 理想的固定调谐输出频率：10 MHz、50 MHz或100 MHz
  • 出色的相位噪声性能 @ 10 KHz 偏移：-150 dBc/Hz典型值
  • +/- 5 ppm高稳定性水平，老化率 < 1 ppm
  • 自由运行的基准振荡器输出功率水平：+7 dBM典型值
  • 基准振荡器低杂输出：-70 dBc典型值
  • 工作温度范围：-30°C至+70°C
  • 坚固的SMT和同轴封装设计，符合MIL-STD-202测试环境
点击以下自由运行的基准振荡器产品获取更多详细信息
零件编号和其他视图 输出 频率 （GHz） 输出端功率 （dBm）（典型值） 稳定性 （ppm） 老化 （第一年 @ +40oC） （ppm） 第二 谐波 输出 （dBc） 杂散 输出 （dBc） 相位噪声 @ 10 KHz 偏移 （dBc/Hz） 电压 电源（Vdc） 封装 样式
表面贴装（SMT）10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-145 dBc/Hz，0.9英寸封装
说明表面贴装（SMT）10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-145 dBc/Hz，0.9英寸封装 说明表面贴装（SMT）10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-145 dBc/Hz，0.9英寸封装

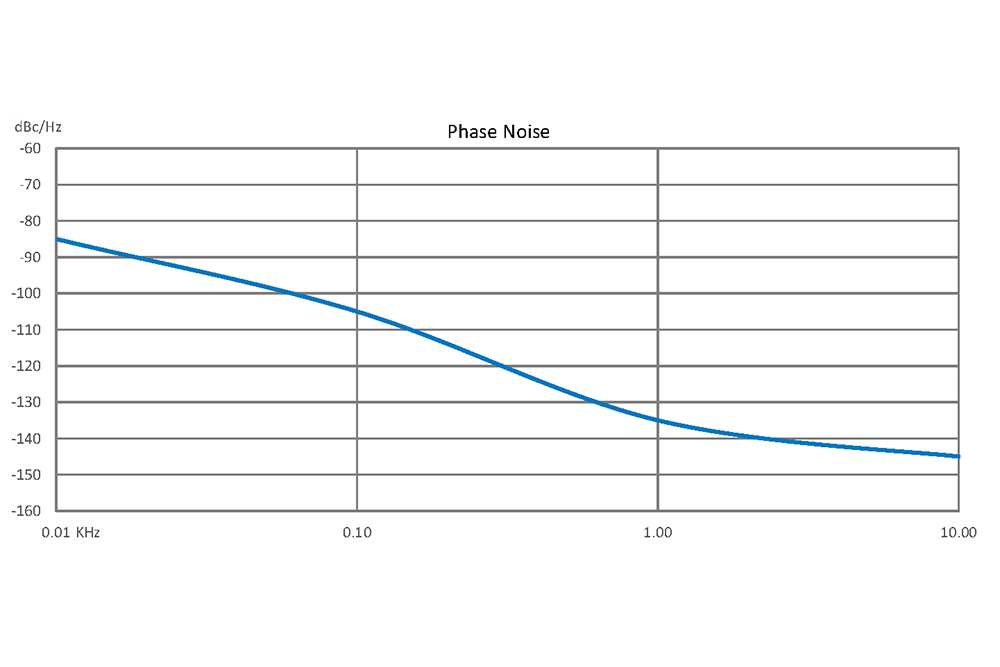

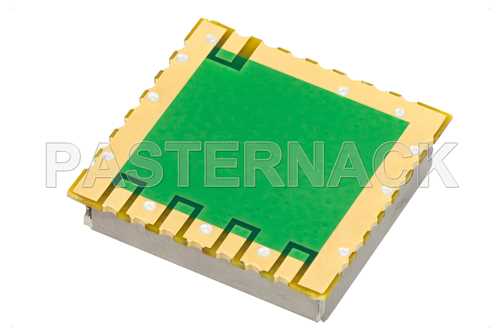

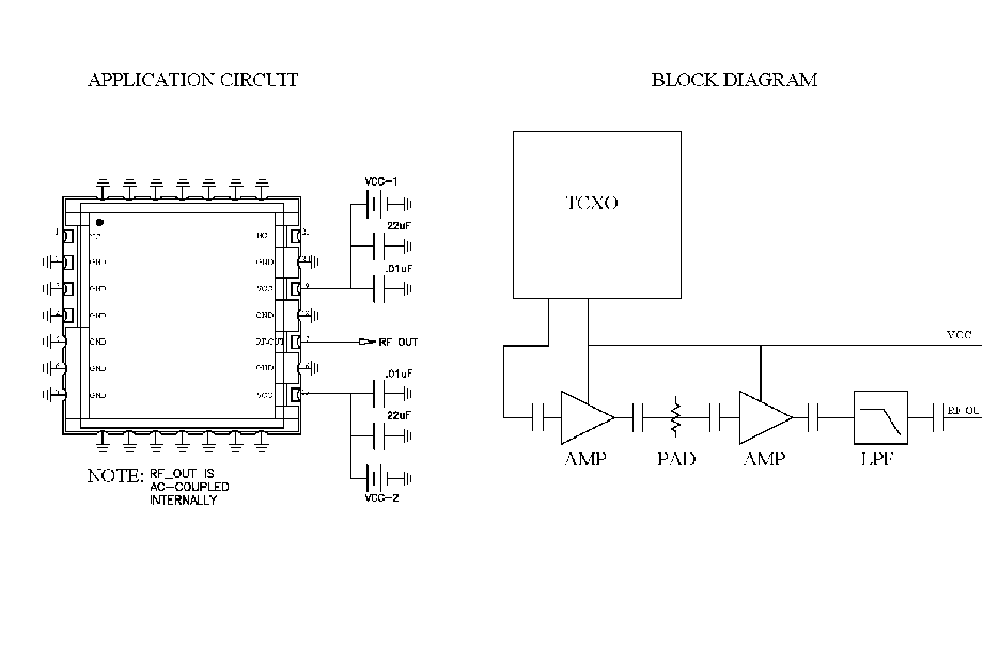

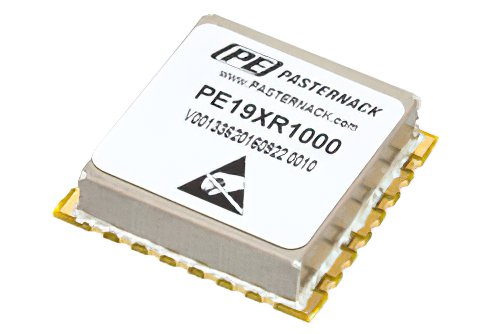

PE19XR1000
说明表面贴装（SMT）10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-145 dBc/Hz，0.9英寸封装
说明表面贴装（SMT）10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-145 dBc/Hz，0.9英寸封装
10 MHz +7 dBm +/- 5 < 1 -20 -70 -145 dBc/Hz +5 SMT*

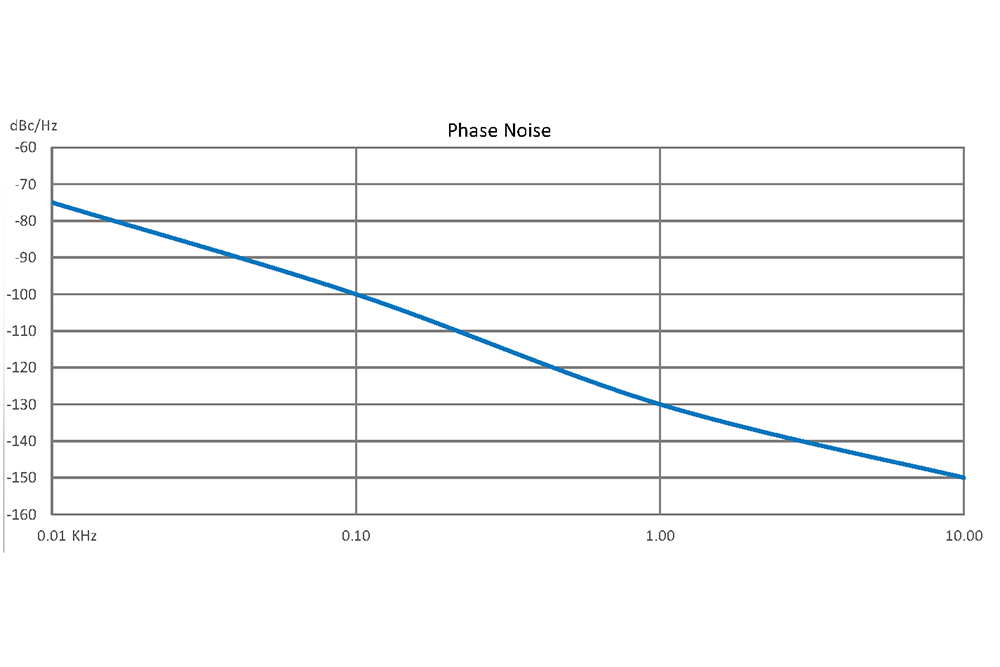

表面贴装（SMT）50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，0.9英寸封装
说明表面贴装（SMT）50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，0.9英寸封装 说明表面贴装（SMT）50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，0.9英寸封装

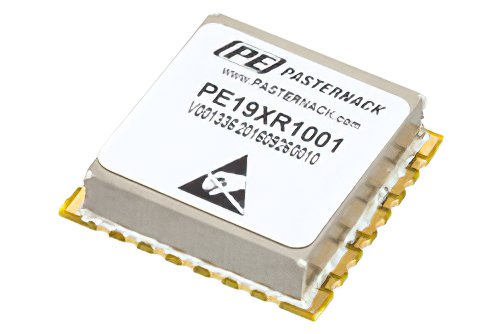

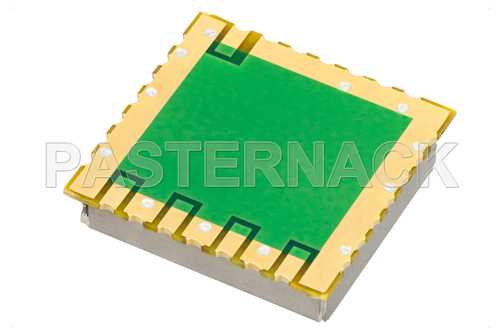

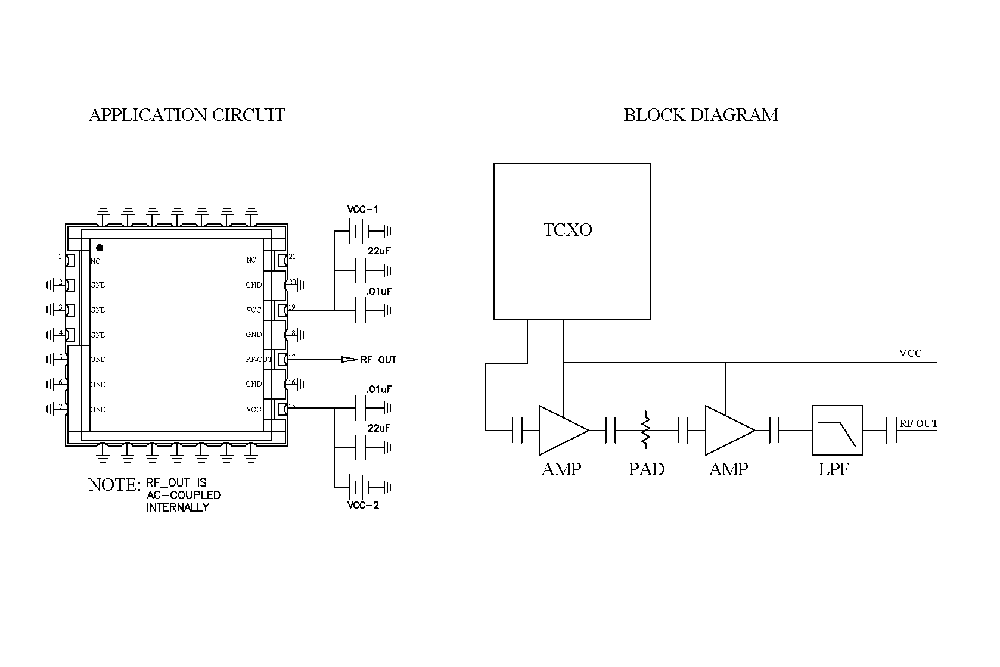

PE19XR1001
说明表面贴装（SMT）50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，0.9英寸封装
说明表面贴装（SMT）50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，0.9英寸封装
50 MHz +7 dBm +/- 5 < 1 -20 -70 -150 dBc/Hz +5 SMT*

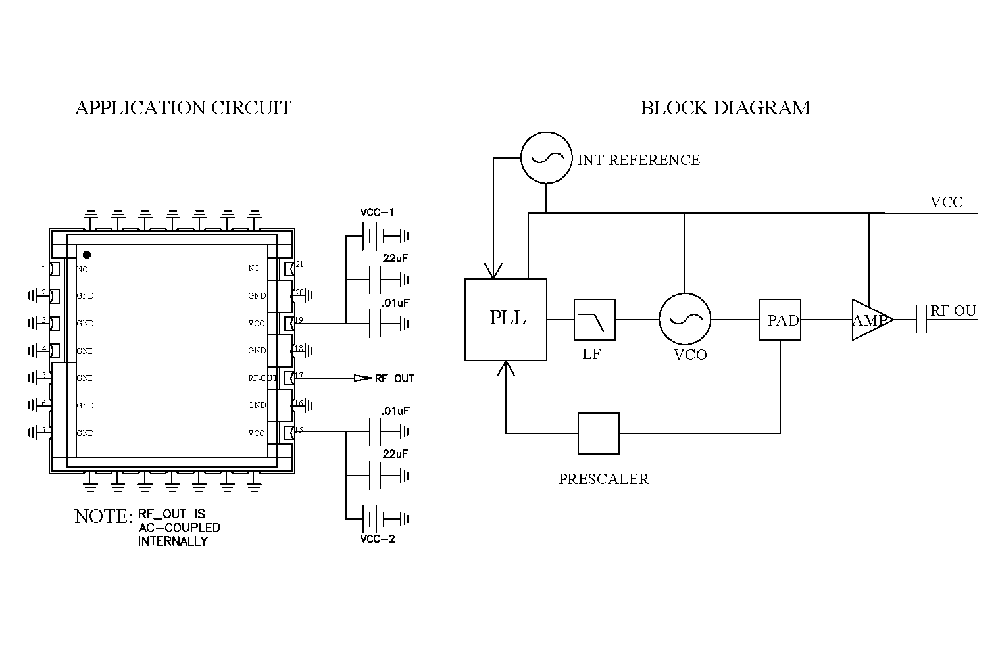

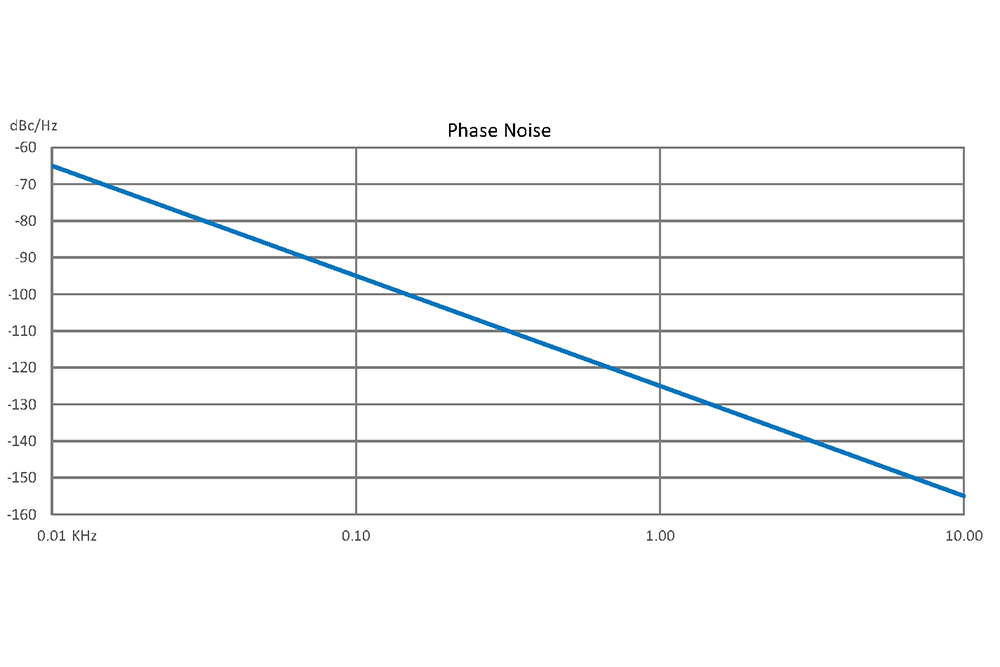

表面贴装（SMT）100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-155 dBc/Hz，0.9英寸封装
说明表面贴装（SMT）100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-155 dBc/Hz，0.9英寸封装 说明表面贴装（SMT）100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-155 dBc/Hz，0.9英寸封装

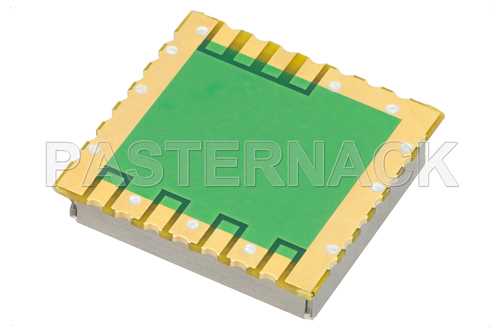

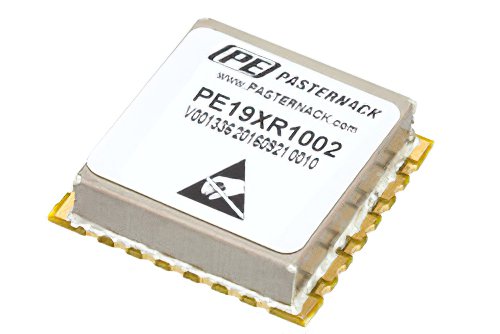

PE19XR1002
说明表面贴装（SMT）100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-155 dBc/Hz，0.9英寸封装
说明表面贴装（SMT）100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-155 dBc/Hz，0.9英寸封装
100 MHz +7 dBm +/- 5 < 1 -20 -70 -155 dBc/Hz +5 SMT*

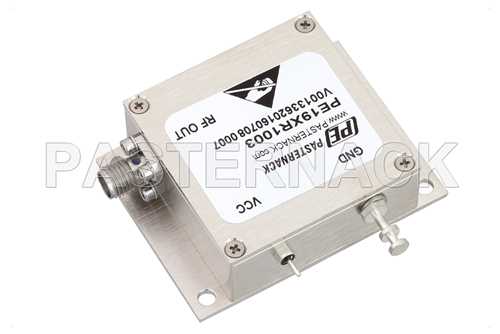

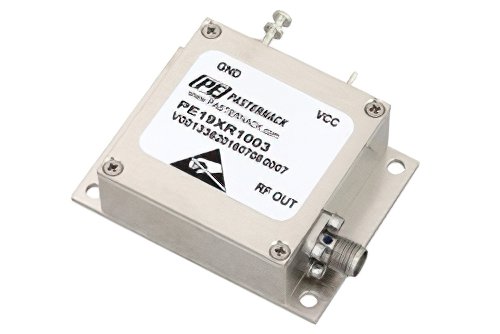

10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA
说明10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA 说明10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA

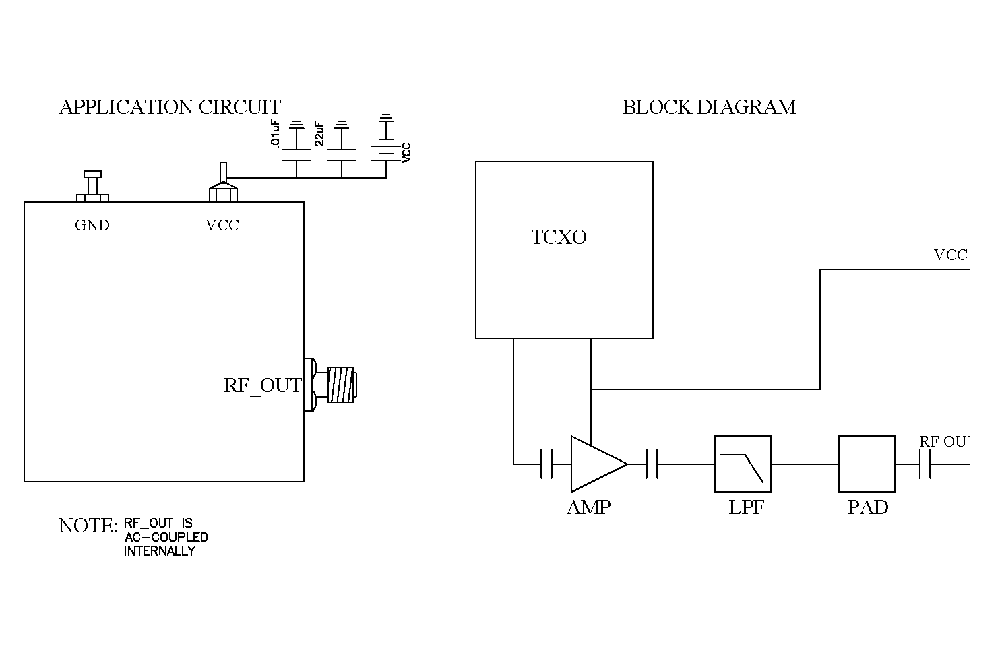

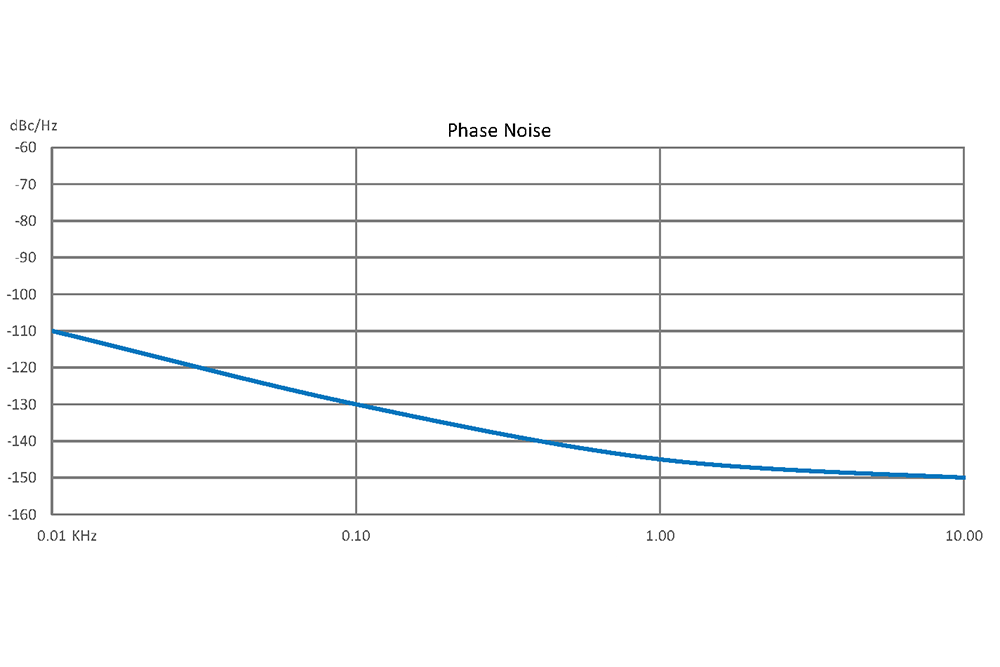

PE19XR1003
说明10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA
说明10 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA
10 MHz +7 dBm +/- 5 < 1 -25 -70 -150 dBc/Hz +12 连接SMA

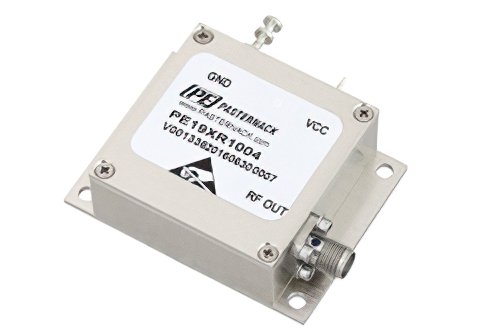

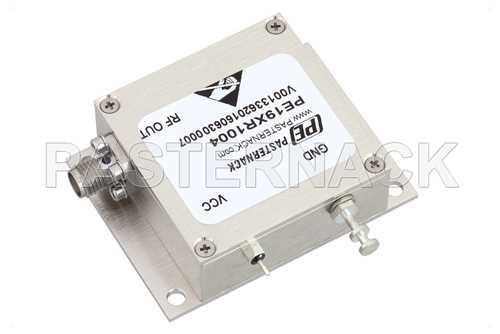

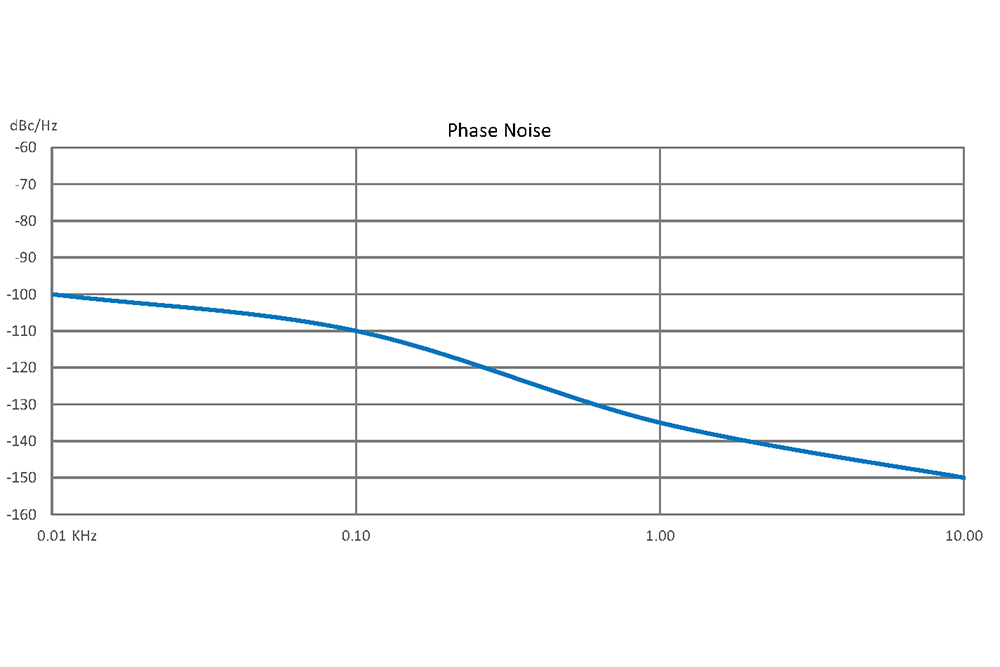

50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA
说明50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA 说明50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA

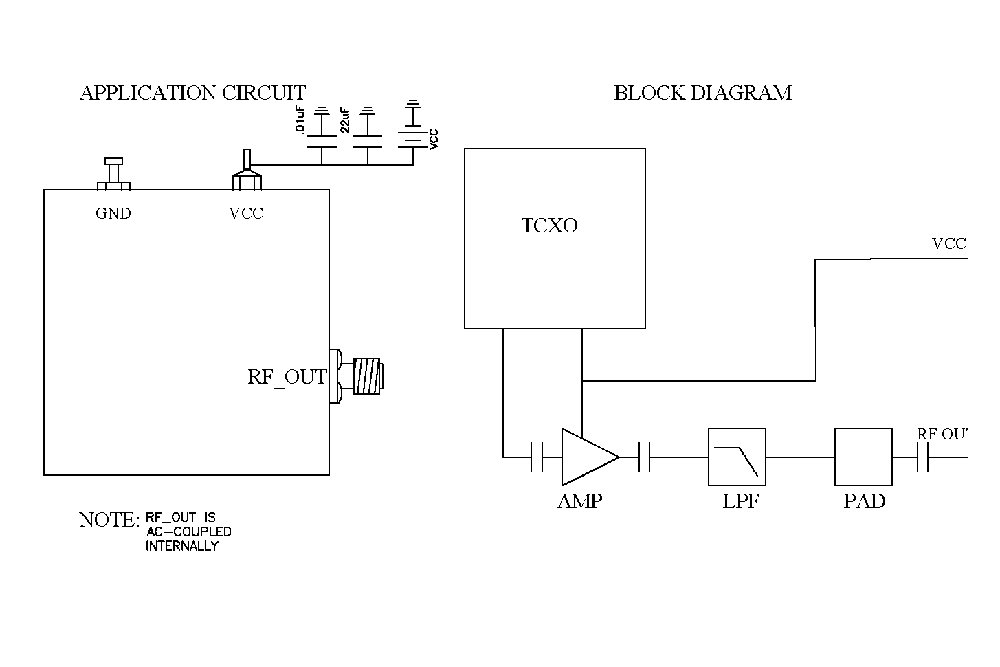

PE19XR1004
说明50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA
说明50 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA
50 MHz +7 dBm +/- 5 < 1 -25 -70 -150 dBc/Hz +12 连接SMA
100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA
说明100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA 说明100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA

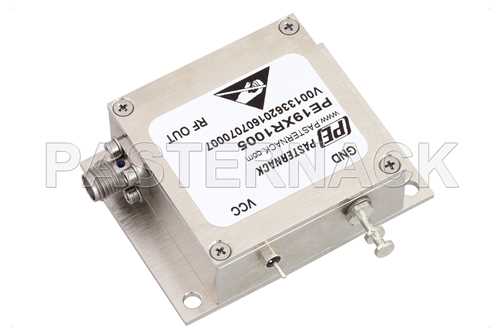

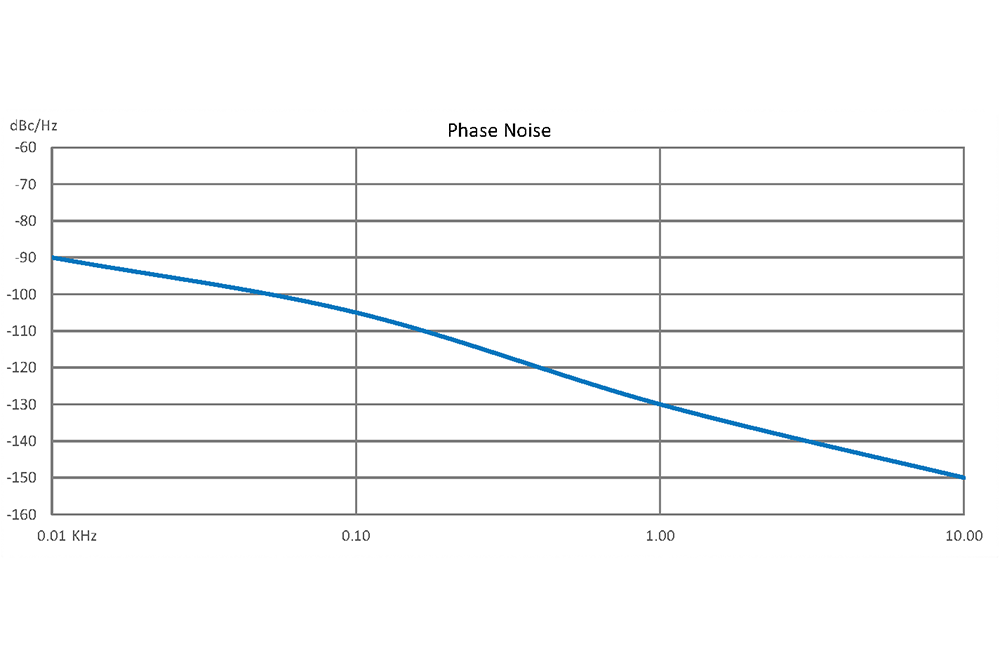

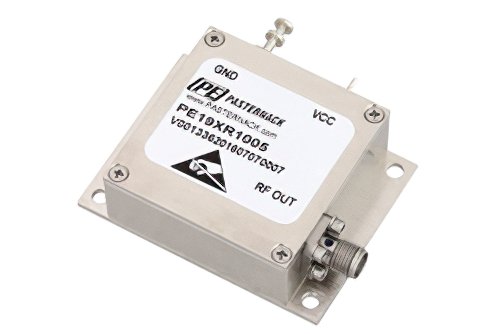

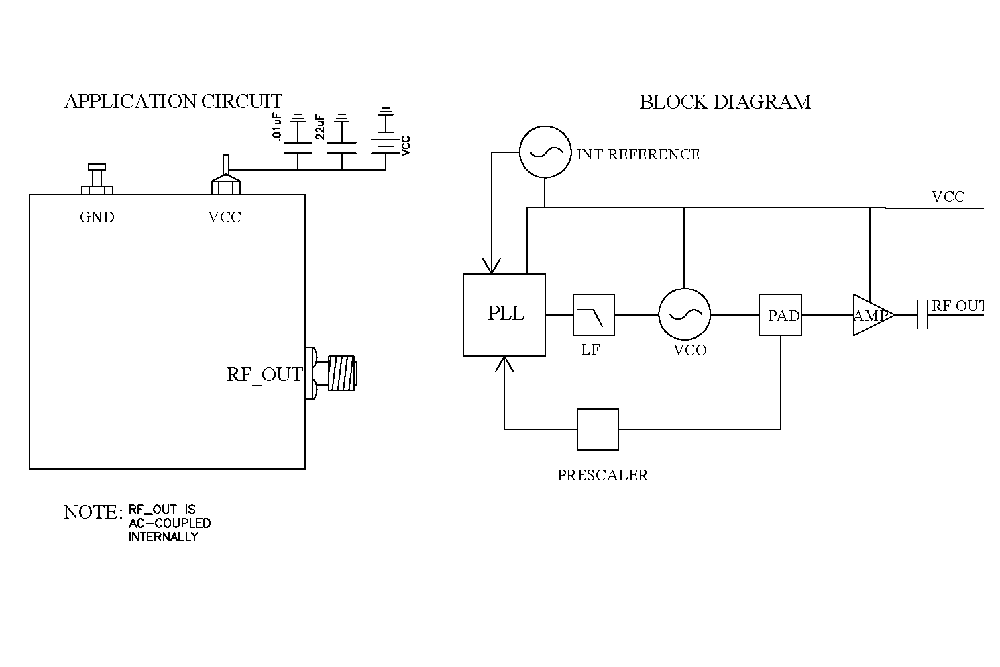

PE19XR1005
说明100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA
说明100 MHz自由运行的基准振荡器，内部Ref.，相位噪声-150 dBc/Hz，SMA
100 MHz +7 dBm +/- 5 < 1 -25 -70 -150 dBc/Hz +12 连接SMA
* 可下载Gerber文件获得安装尺寸

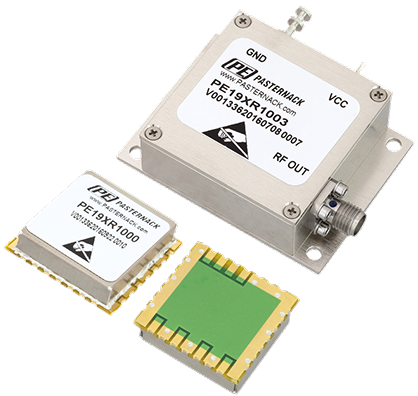

自由运行的基准振荡器系列

Pasternack自由运行的基准振荡器，有10 MHz、50 MHz或100MHz单输出频率可供选择。这些自由运行的基准振荡器设计提供+/- 5 ppm可靠的频率输出水平，老化率小于1 ppm。其它典型性能包括+7 dBm的输出功率水平，相位噪声在10 KHz偏移时最低可达-150 dBc/Hz，以及-70 dBc的低杂输出。

这些射频基准振荡器模块工作温度范围为-30°C至+70°C，并需要单正直流电压电源。它们采用带有直流偏置插针的紧凑型SMA连接封装，或具有真正的表面贴装式封装，可通过下载Gerber文件获得外形安装尺寸。这些坚固的SMT和同轴封装自由运行的基准振荡器设计可靠性高，符合严格的MIL-STD-202冲击和振动环境测试条件。

Pasternack自由运行的基准振荡器非常适合与锁相环、函数发生器、频率合成器和接收器一同使用，用于通信、雷达、导航、监视和测试及测量应用。这些射频振荡器一件起发,当天发货！。

如需Pasternack的完整产品清单，请点击这里。
