  • 频率范围为DC ~6 GHz
  • 专利浪涌滤波器设计
  • 插入损耗典型值为0.1dB
  • 电压驻波比低至 1.1:1
  • IP67防水等级
  • 提供低PIM型号





滤波器设计射频浪涌保护器系列

一件起发,当天发货！

▼ 点击以下链接获取更多详细信息

滤波器设计射频浪涌保护器


零件编号

及更多

视图

频
段

最大
功率
(W)

最大浪涌
电流
(kA)

电压驻波比

PIM

等级

(dBc)

DC

处理

连接器

系列

（输入）

连接器

系列

（输出）

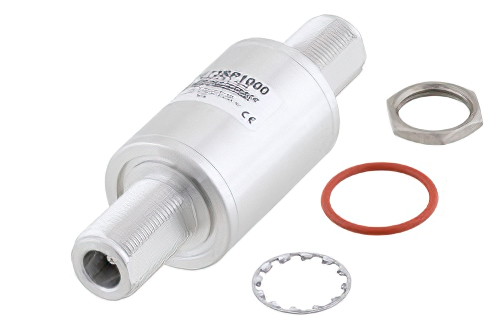

同轴射频浪涌保护器，N型F/F输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，双向滤波器   PE73SP1000

0.698至2.7 GHz

500

40

1.1:1

N/A

直流隔断

N型母头

N型母头
  • 描述同轴射频浪涌保护器，N型F/F输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，双向滤波器
  • 描述同轴射频浪涌保护器，N型F/F输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，双向滤波器

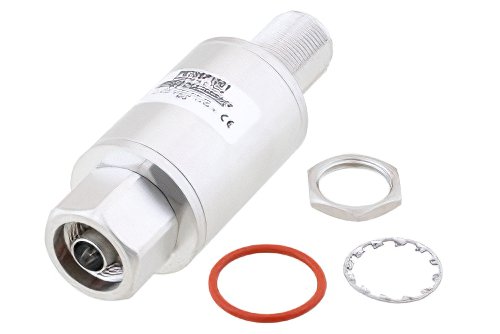

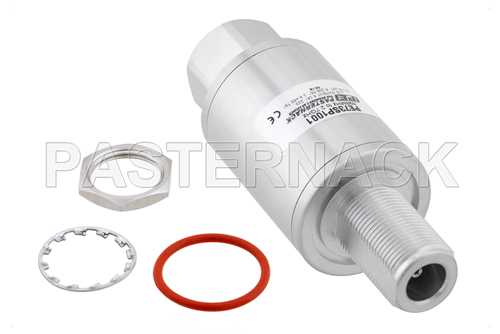

同轴射频浪涌保护器，N型F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，双向滤波器   PE73SP1001

0.698至2.7 GHz

500

40

1.1:1

N/A

直流隔断

N型母头

N型公头
  • 描述同轴射频浪涌保护器，N型F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，双向滤波器
  • 描述同轴射频浪涌保护器，N型F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，双向滤波器

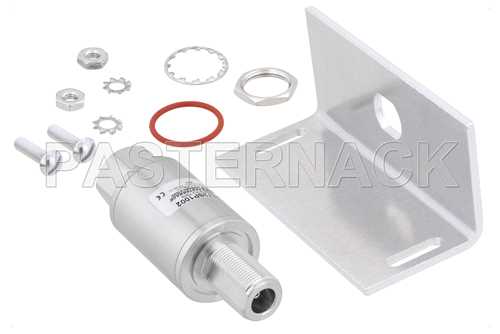

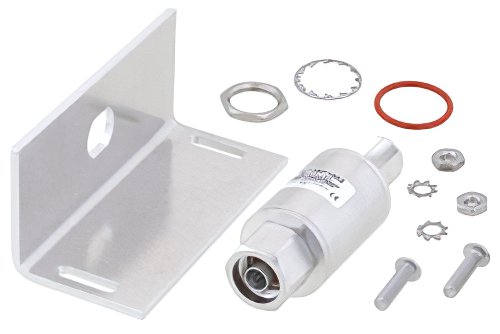

同轴射频浪涌保护器，N型F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40kA，双向滤波器   PE73SP1002

0.698至2.7 GHz

500

40

1.1:1

N/A

直流隔断

N型母头

N型公头
  • 描述同轴射频浪涌保护器，N型F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40kA，双向滤波器
  • 描述同轴射频浪涌保护器，N型F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40kA，双向滤波器

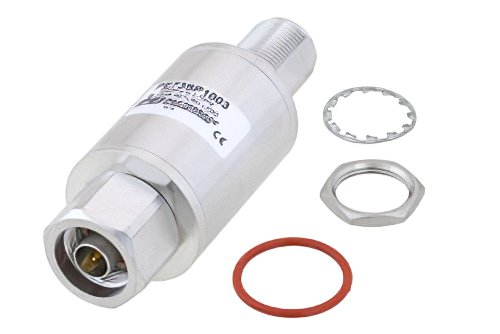

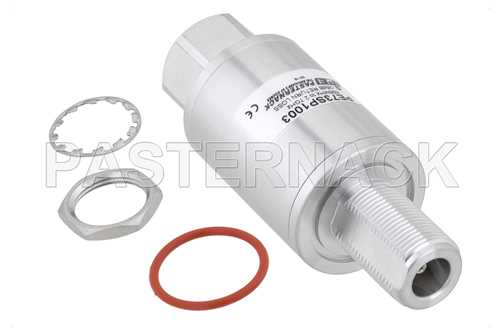

同轴射频浪涌保护器，N型F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，双向滤波器，低PIM-155 dBc   PE73SP1003

0.698至2.7 GHz

500

40

1.1:1

-155

直流隔断

N型母头

N型公头
  • 描述同轴射频浪涌保护器，N型F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，双向滤波器，低PIM-155 dBc
  • 描述同轴射频浪涌保护器，N型F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，双向滤波器，低PIM-155 dBc

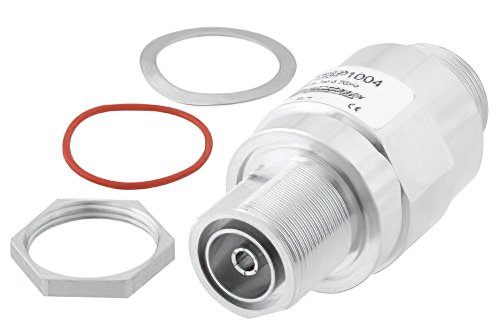

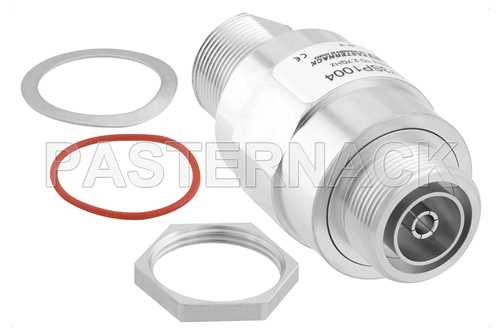

同轴射频浪涌保护器，7/16 F/F输入/输出穿墙式，698 MHz至2.7 GHz，直流通行，1000W，IP67，25mJ，20KA，滤波器，低PIM-155 dBc   PE73SP1004

0.698至2.7 GHz

1000

20

1.2:1

-155

直流通行

7/16 DIN
母头

7/16 DIN
母头
  • 描述同轴射频浪涌保护器，7/16 F/F输入/输出穿墙式，698 MHz至2.7 GHz，直流通行，1000W，IP67，25mJ，20KA，滤波器，低PIM-155 dBc
  • 描述同轴射频浪涌保护器，7/16 F/F输入/输出穿墙式，698 MHz至2.7 GHz，直流通行，1000W，IP67，25mJ，20KA，滤波器，低PIM-155 dBc

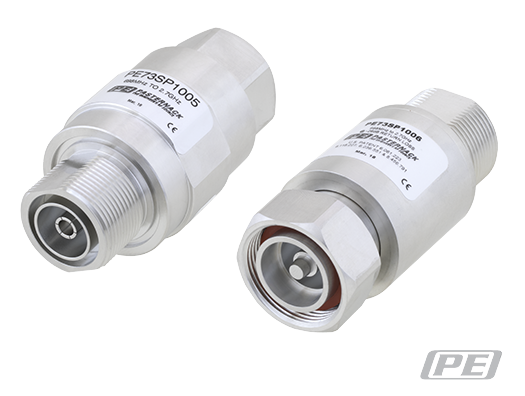

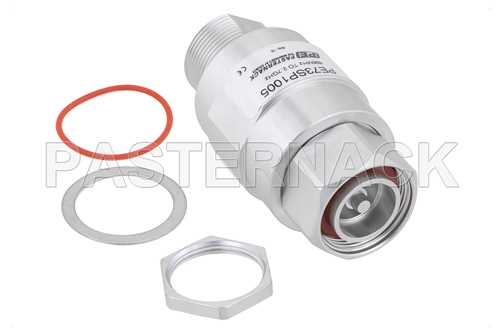

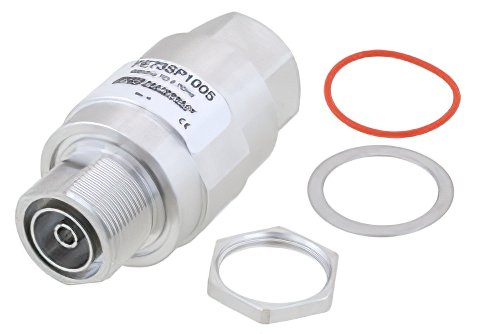

同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流通行，1000W，IP67，25mJ，20KA，滤波器，低PIM-155 dBc   PE73SP1005

0.698至2.7 GHz

1000

20

1.2:1

-155

直流通行

7/16 DIN
母头

7/16 DIN
公头
  • 描述同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流通行，1000W，IP67，25mJ，20KA，滤波器，低PIM-155 dBc
  • 描述同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流通行，1000W，IP67，25mJ，20KA，滤波器，低PIM-155 dBc

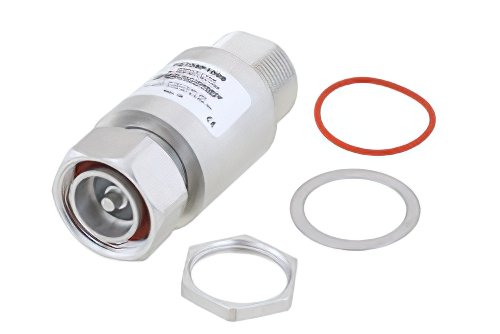

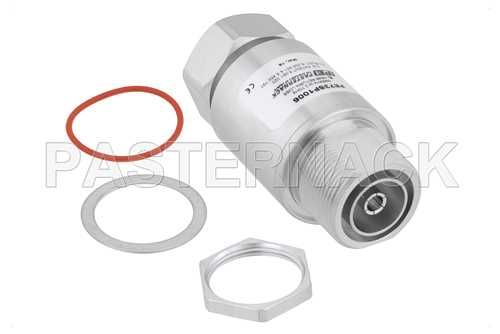

同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，滤波器，双向，低PIM-155 dBc   PE73SP1006

0.698至2.7 GHz

500

40

1.1:1

-155

直流隔断

7/16 DIN
母头

7/16 DIN
公头
  • 描述同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，滤波器，双向，低PIM-155 dBc
  • 描述同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，滤波器，双向，低PIM-155 dBc

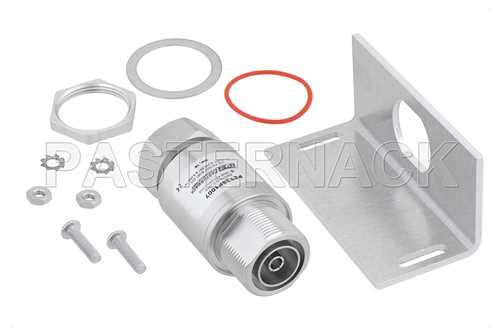

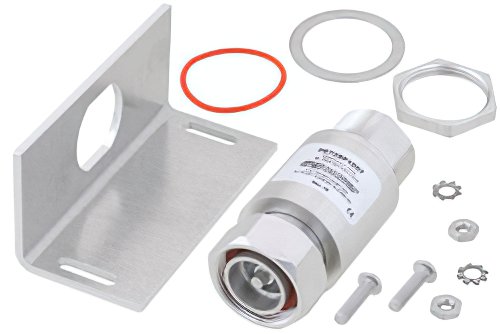

同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，滤波器，低PIM-155 dBc   PE73SP1007

0.698至2.7 GHz

500

40

1.1:1

-155

直流隔断

7/16 DIN
母头

7/16 DIN
公头
  • 描述同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，滤波器，低PIM-155 dBc
  • 描述同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40KA，滤波器，低PIM-155 dBc

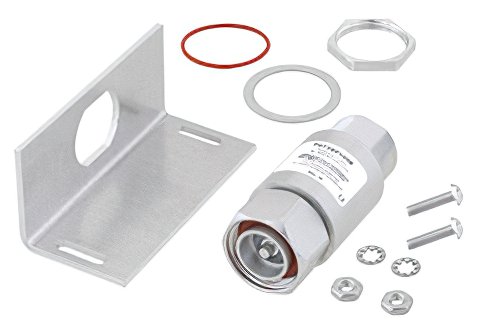

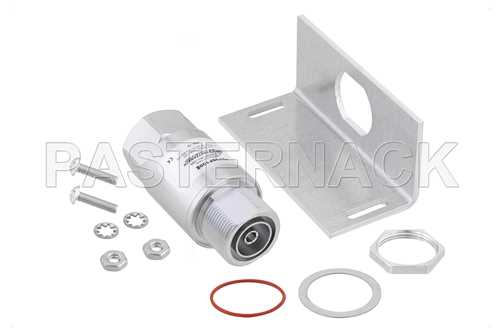

同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40kA，双向滤波器，低PIM-163 dBc   PE73SP1008

0.698至2.7 GHz

500

40

1.1:1

-163

直流隔断

7/16 DIN
母头

7/16 DIN
公头
  • 描述同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40kA，双向滤波器，低PIM-163 dBc
  • 描述同轴射频浪涌保护器，7/16 F/M输入/输出穿墙式，698 MHz至2.7 GHz，直流隔断，500W，IP67，0.01uJ，40kA，双向滤波器，低PIM-163 dBc

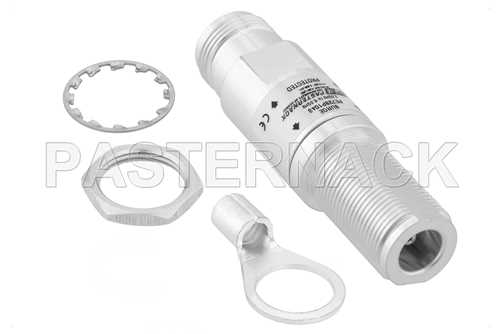

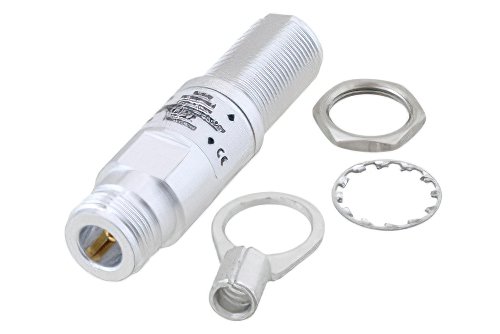

同轴射频浪涌保护器，N型F/F输入/输出穿墙式，2 GHz至6 GHz，直流隔断，10W，IP67，0.5uJ，10KA，滤波器   PE73SP1048

2至6 GHz

10

10

1.3:1

N/A

直流隔断

N型母头

N型母头
  • 描述同轴射频浪涌保护器，N型F/F输入/输出穿墙式，2 GHz至6 GHz，直流隔断，10W，IP67，0.5uJ，10KA，滤波器
  • 描述同轴射频浪涌保护器，N型F/F输入/输出穿墙式，2 GHz至6 GHz，直流隔断，10W，IP67，0.5uJ，10KA，滤波器

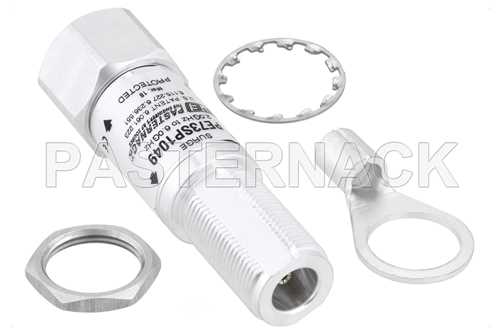

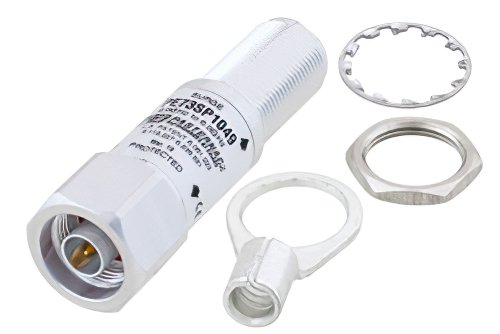

同轴射频浪涌保护器，N型F/M输入/输出穿墙式，2 GHz至6 GHz，直流隔断，10W，IP67，0.5uJ，10KA，滤波器   PE73SP1049

2至6 GHz

10

10

1.3:1

N/A

直流隔断

N型母头

N型公头
  • 描述同轴射频浪涌保护器，N型F/M输入/输出穿墙式，2 GHz至6 GHz，直流隔断，10W，IP67，0.5uJ，10KA，滤波器
  • 描述同轴射频浪涌保护器，N型F/M输入/输出穿墙式，2 GHz至6 GHz，直流隔断，10W，IP67，0.5uJ，10KA，滤波器

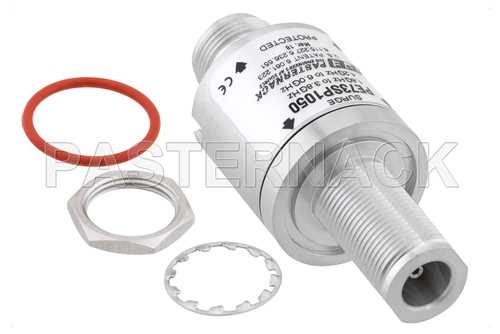

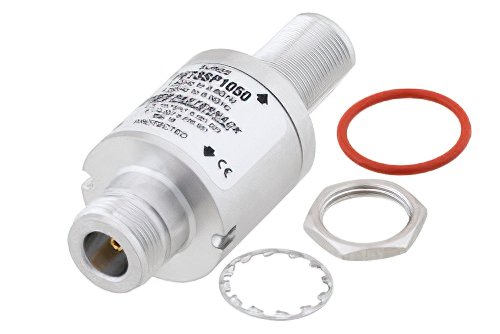

同轴射频浪涌保护器，N型F/F输入/输出穿墙式，1.8 GHz至6 GHz，直流隔断，10W，IP67，0.5uJ，18KA，滤波器   PE73SP1050

1.8至6 GHz

10

18

1.3:1

N/A

直流隔断

N型母头

N型母头
  • 描述同轴射频浪涌保护器，N型F/F输入/输出穿墙式，1.8 GHz至6 GHz，直流隔断，10W，IP67，0.5uJ，18KA，滤波器
  • 描述同轴射频浪涌保护器，N型F/F输入/输出穿墙式，1.8 GHz至6 GHz，直流隔断，10W，IP67，0.5uJ，18KA，滤波器

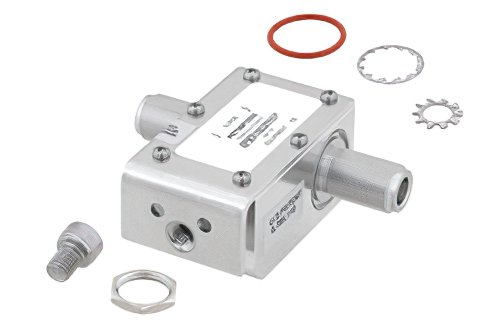

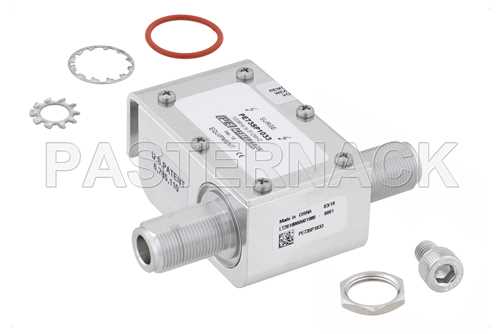

同轴射频浪涌保护器，N型F/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，支架朝向主体   PE73SP1033

100至512 MHz

750

20

1.1:1

N/A

直流隔断

N型母头

N型母头
  • 描述同轴射频浪涌保护器，N型F/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，支架朝向主体
  • 描述同轴射频浪涌保护器，N型F/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，支架朝向主体

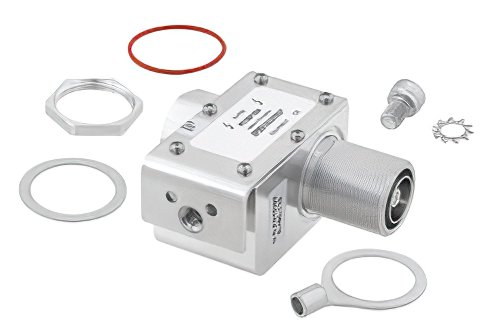

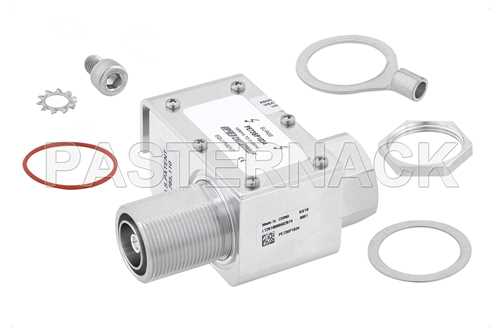

同轴射频浪涌保护器，7/16 M/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，低PIM-155 dBc，支架朝向主体   PE73SP1034

100至512 MHz

750

20

1.1:1

-155

直流隔断

7/16 DIN
公头

7/16 DIN
母头
  • 描述同轴射频浪涌保护器，7/16 M/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，低PIM-155 dBc，支架朝向主体
  • 描述同轴射频浪涌保护器，7/16 M/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，低PIM-155 dBc，支架朝向主体

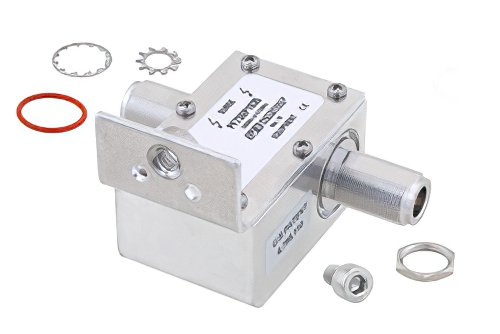

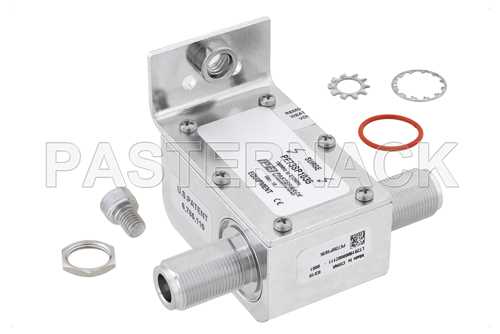

同轴射频浪涌保护器，N型F/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，支架远离避雷器   PE73SP1035

100至512 MHz

750

20

1.1:1

N/A

直流隔断

N型母头

N型母头
  • 描述同轴射频浪涌保护器，N型F/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，支架远离避雷器
  • 描述同轴射频浪涌保护器，N型F/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，支架远离避雷器

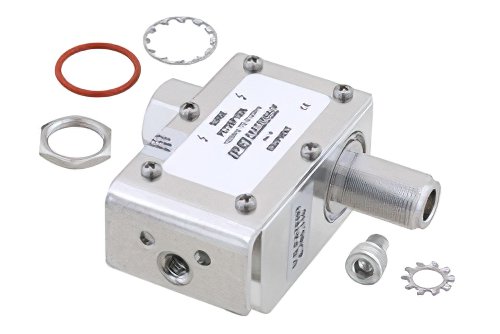

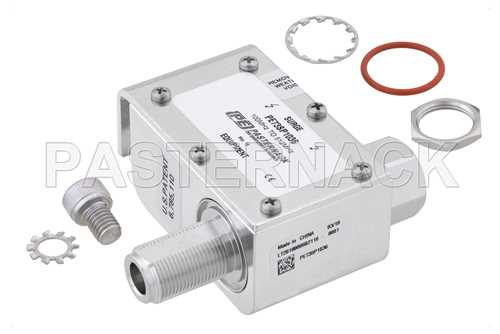

同轴射频浪涌保护器，N型M/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，支架朝向主体   PE73SP1036

100至512 MHz

750

20

1.1:1

N/A

直流隔断

N型公头

N型母头
  • 描述同轴射频浪涌保护器，N型M/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，支架朝向主体
  • 描述同轴射频浪涌保护器，N型M/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，滤波器，支架朝向主体

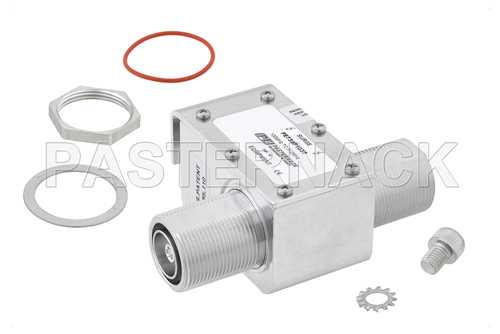

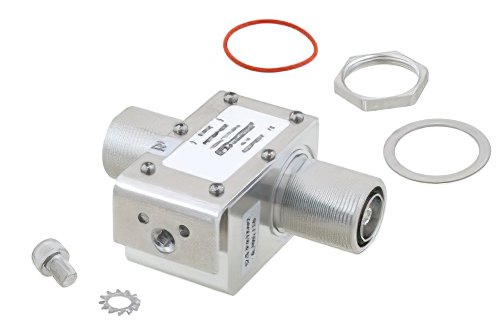

同轴射频浪涌保护器，7/16 F/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，双向滤波器，支架朝向主体   PE73SP1037

100至512 MHz

750

20

1.1:1

N/A

直流隔断

7/16 DIN
母头

7/16 DIN
母头
  • 描述同轴射频浪涌保护器，7/16 F/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，双向滤波器，支架朝向主体
  • 描述同轴射频浪涌保护器，7/16 F/F输入/输出，100 MHz至512 MHz，直流隔断，750W，IP67，0.5uJ，20KA，双向滤波器，支架朝向主体


选择下方单个类别获取更多射频浪涌保护器信息

浪涌滤波器  |  混合  |  气管  |   主页

Pasternack滤波器设计射频浪涌保护器系列

Pasternack提供广泛的射频同轴浪涌保护器，利用滤波器设计保护您宝贵的通信设备。

这些射频浪涌避雷器利用专利浪涌滤波器设计，能够对闪电或电源浪涌做出接近即时的响应，以保护关键硬件，同时保持高射频性能。 产品特性包括：插入损耗典型值为0.1dB，电压驻波比低至1.1:1，提供低PIM型号。

这些同轴浪涌保护器为IP67级，工作频率范围为DC~6 GHz，产品均有现货，且可当天发货。
