E频段和W频段波导PIN二极管开关

波导PIN二极管开关系列

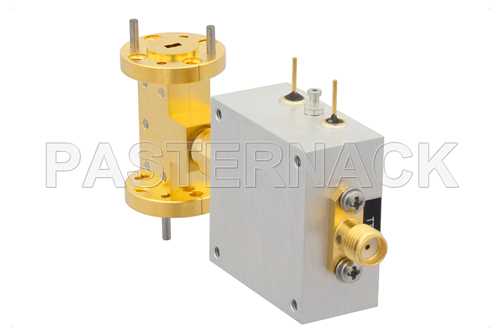

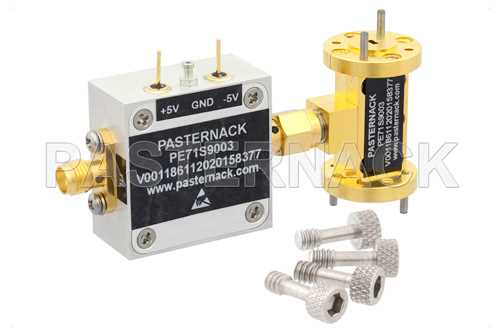

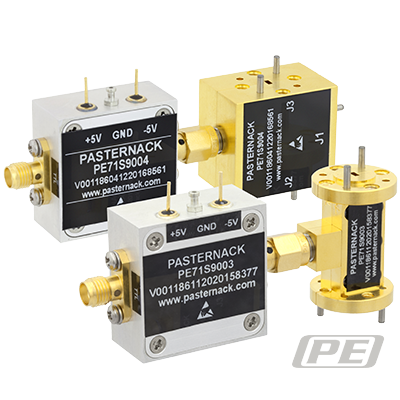

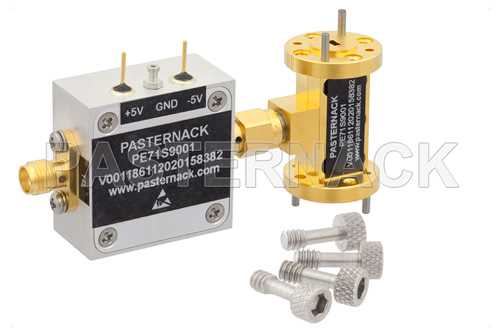

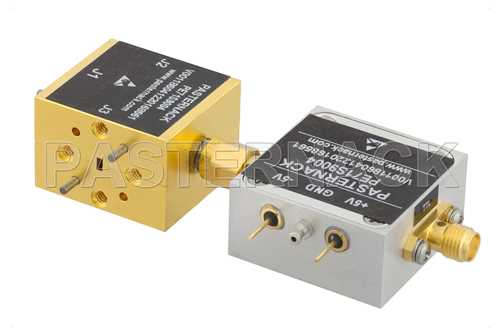

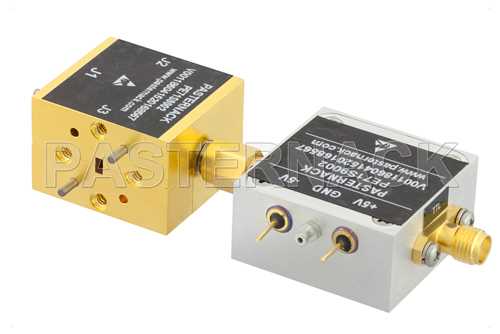

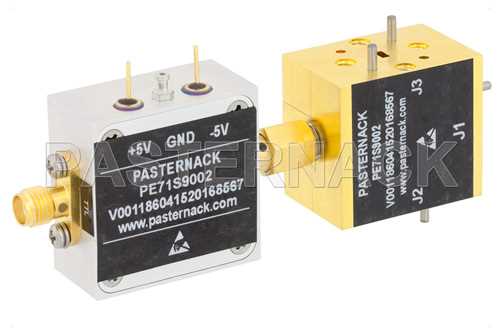

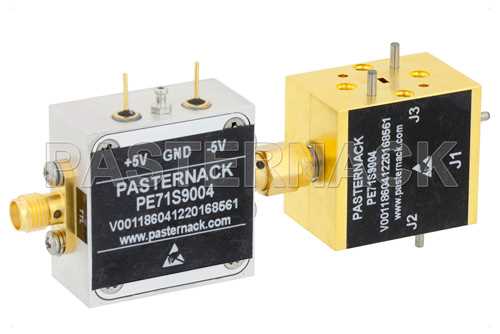

Pasternack的单刀单掷（SPST）和双刀双掷（DPDT）PIN二极管波 导开关系列采用全集成 WR-10 和 WR-12 波导端口。这些波导PIN二极管开关元件 频率覆盖常用E频段（60至90 GHz）及W频段（75至110 GHz）。波导开关电路 将低损耗鳍线组件与高性能GaAs梁式引线二极管集成在一起。

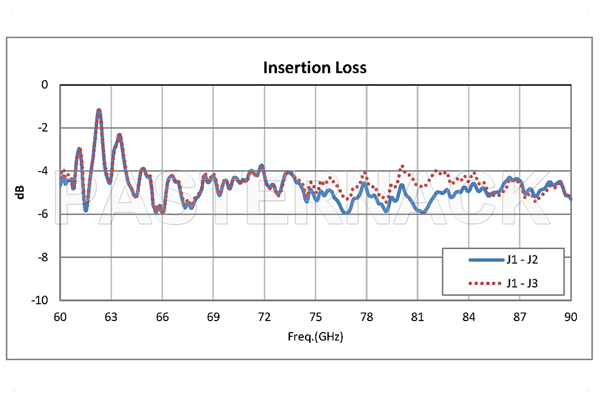

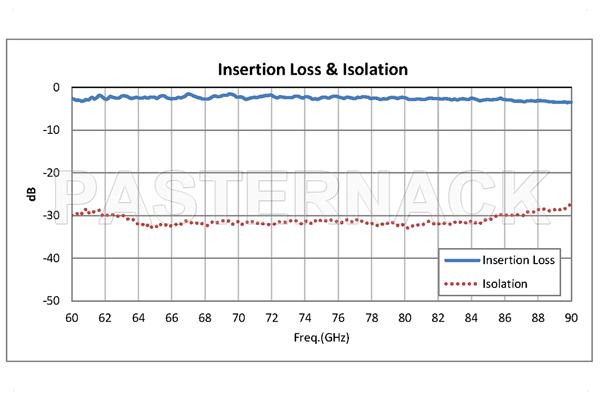

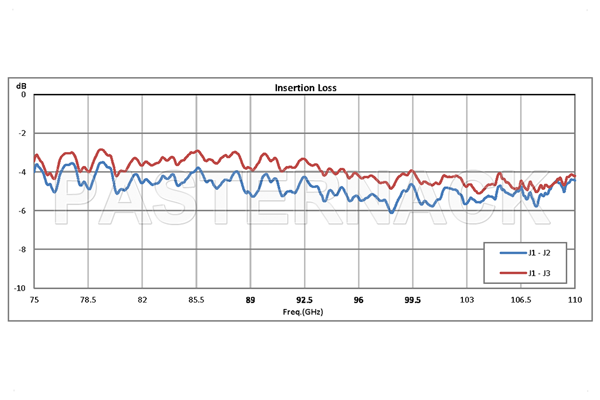

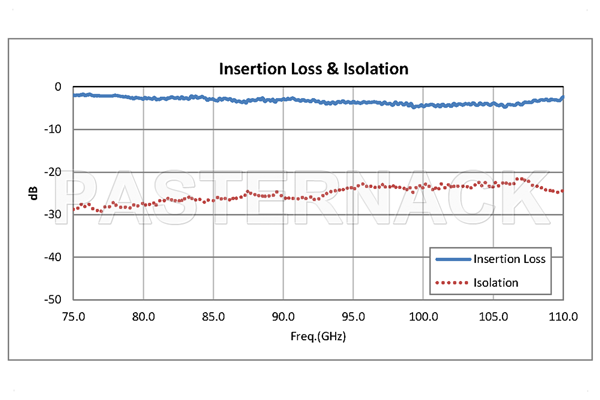

E频段和H频段PIN二极管波导开关低损耗鳍线组件与所用的GaAs梁式引线二极管 使插入损耗达到4 dB。除4 dB的插入损耗外，这些波导开关的隔离高于25 dB， 开关速度< 300毫微秒。所有 PIN二极管波导型号都需要+5 / -5 Vdc的双电压偏置，且最大额定CW输入 功率水平为0.5 dBm。

这些波导PIN二极管开关将TTL驱动电路与SMA连接器控制端口相结合， 方便使用。坚固的军用级紧凑封装配置同时结合开关 和控制模块封装。Pasternack的单刀单掷和双刀双掷波导开关元件 在-55°C至+85°C工作温度范围内拥有最高性能和可靠性。

与Pasternack其它超过45,000件射频、微波和毫米波元件相同， dusb控制射频开关系列均有现货， 且可以当天发货。因此，Pasternack能够成为您查找、购买射频微波 机电式继电器开关产品以及寻找其他产品的一个最佳网站。
