零件编号
及更多
视图
波导
尺寸
产品
类型
最小频率
(GHz)
最大频率
(GHz)
电压驻波比
最大输入
功率 (W)
插入
损耗 (dB)
400 928 5100

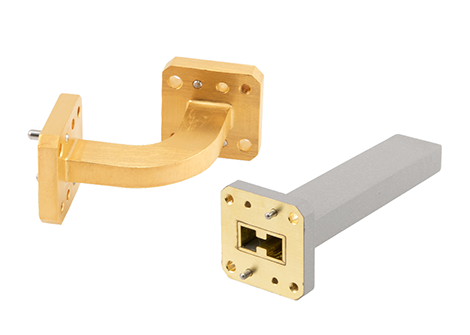

双脊波导传输系列组件
- 直部件，H平面和E平面弯曲，90°扭曲
和终端 - 波导尺寸： WRD-180、WRD-650以及WRD-750
- 加固设计，由黄铜
- UG型方盖法兰
- 出色电压驻波比性能，低至1.15:1
一件起发,当天发货！
零件编号
及更多
视图
波导
尺寸
产品
类型
最小频率
(GHz)
最大频率
(GHz)
电压驻波比
最大输入
功率 (W)
插入
损耗 (dB)
 |

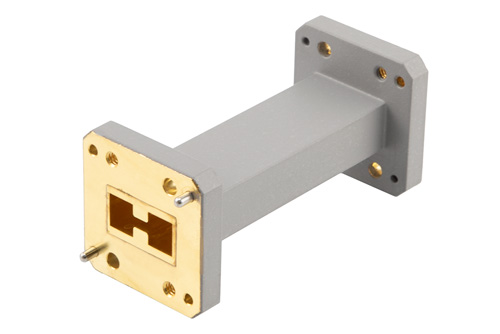

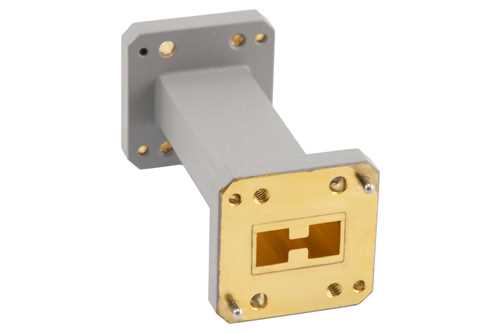

PEWRD650S001-3 | WRD-650 |
3英寸直部件 |
6.5 |
18 |
1.15:1 |
- - - |
0.3 |
||
|
|
||||||||||
 |

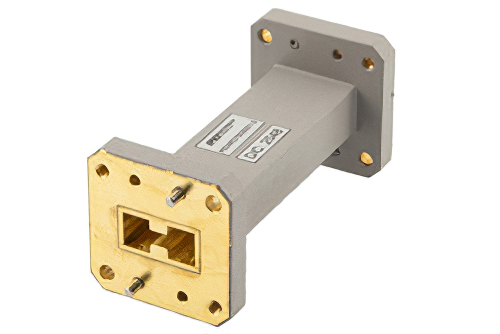

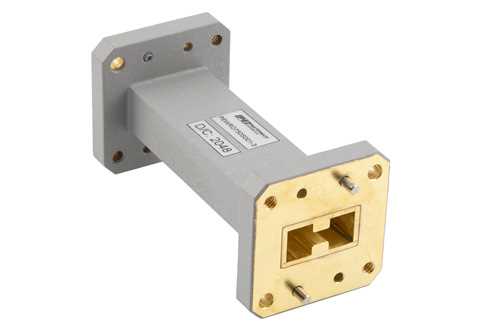

PEWRD750S001-3 | WRD-750 |
3英寸直部件 |
7.5 |
18 |
1.15:1 |
- - - |
0.3 |
||
|
|
||||||||||
 |

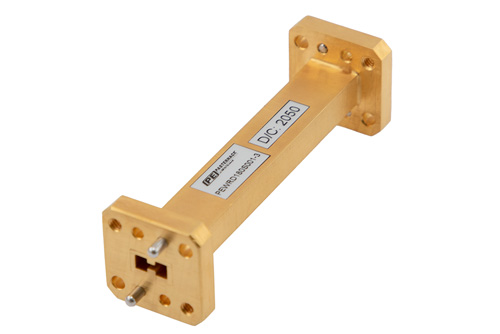

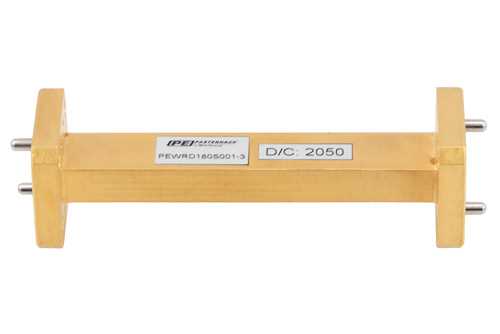

PEWRD180S001-3 | WRD-180 |
3英寸直部件 |
18 |
40 |
1.25:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

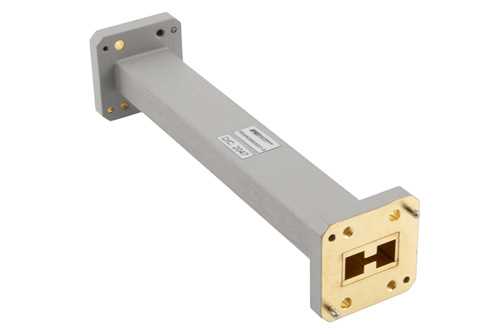

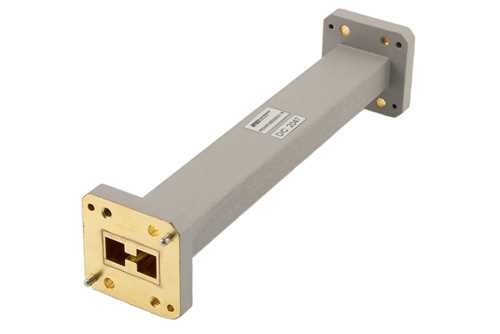

PEWRD650S001-6 | WRD-650 |
6英寸直部件 |
6.5 |
18 |
1.15:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

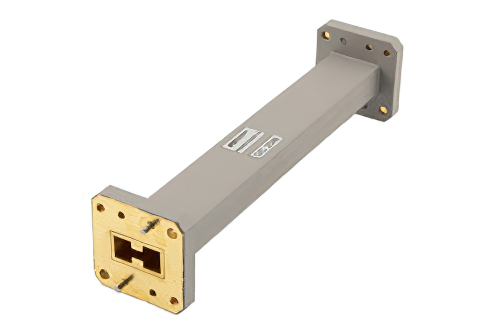

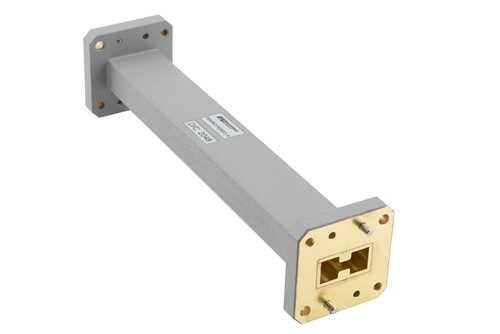

PEWRD750S001-6 | WRD-750 |
6英寸直部件 |
7.5 |
18 |
1.15:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

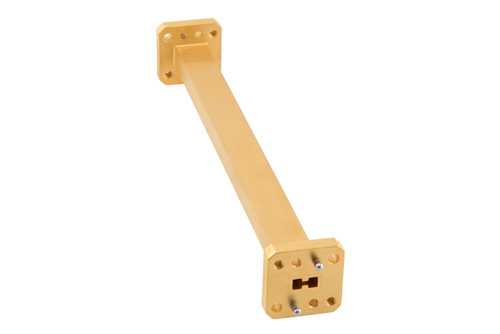

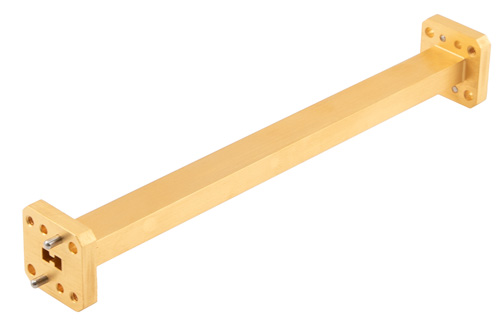

PEWRD180S001-6 | WRD-180 |
6英寸直部件 |
18 |
40 |
1.25:1 |
- - - |
0.5 |
||
|
|
||||||||||
 |

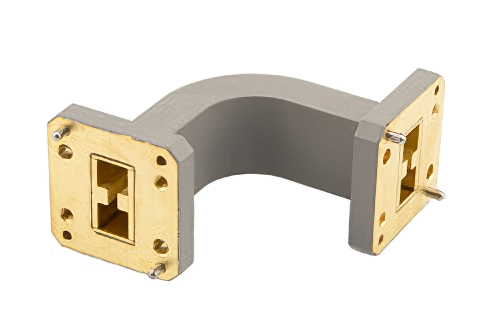

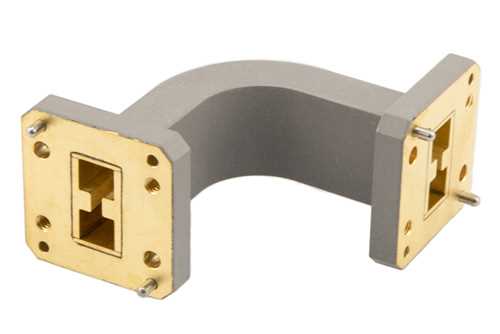

PEWRD650B001 | WRD-650 |
E平面弯曲 |
6.5 |
18 |
1.25:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

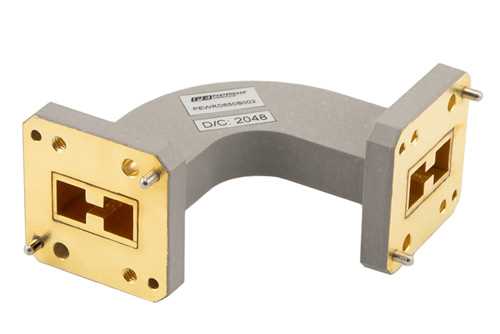

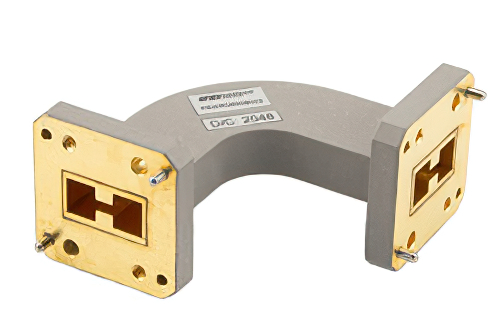

PEWRD650B002 | WRD-650 |
H平面弯曲 |
6.5 |
18 |
1.25:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

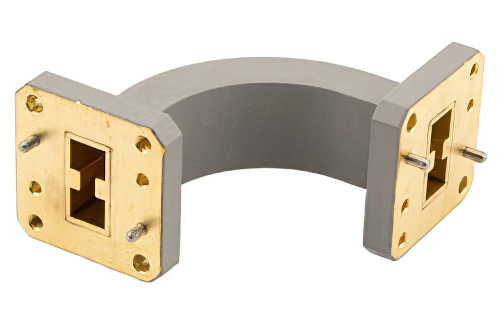

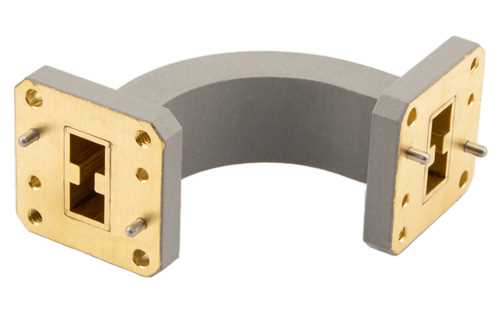

PEWRD750B001 | WRD-750 |
E平面弯曲 |
7.5 |
18 |
1.25:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

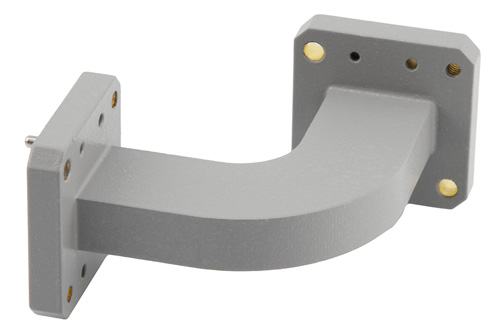

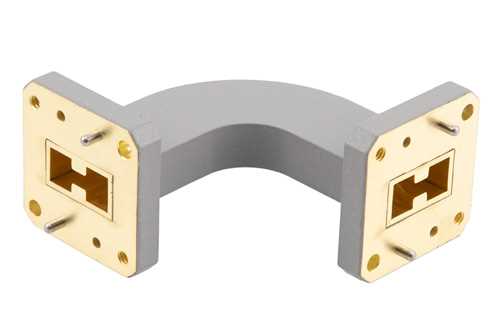

PEWRD750B002 | WRD-750 |
H平面弯曲 |
7.5 |
18 |
1.25:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

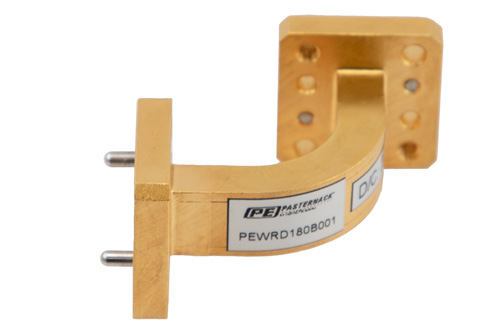

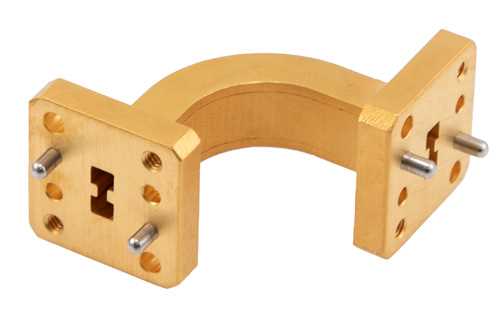

PEWRD180B001 | WRD-180 |
E平面弯曲 |
18 |
40 |
1.3:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

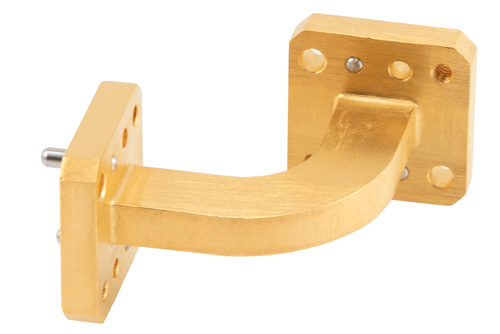

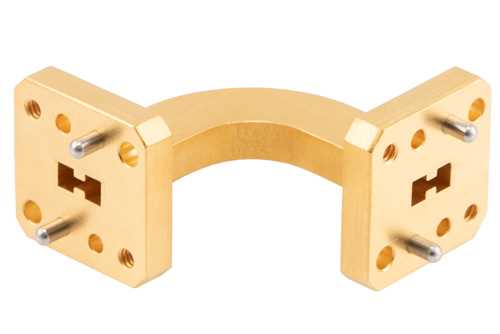

PEWRD180B002 | WRD-180 |
H平面弯曲 |
18 |
40 |
1.3:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

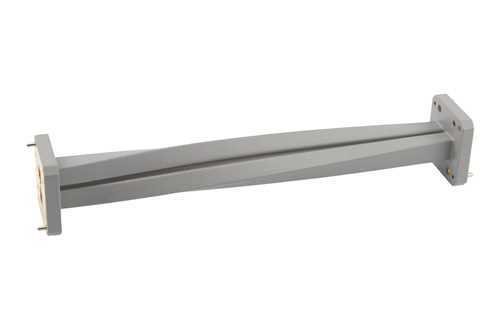

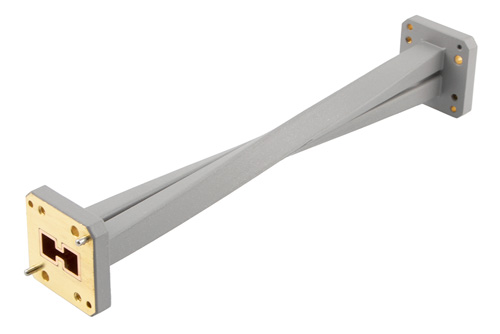

PEWRD650TW1001 | WRD-650 |
90°扭曲 |
6.5 |
18 |
1.25:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

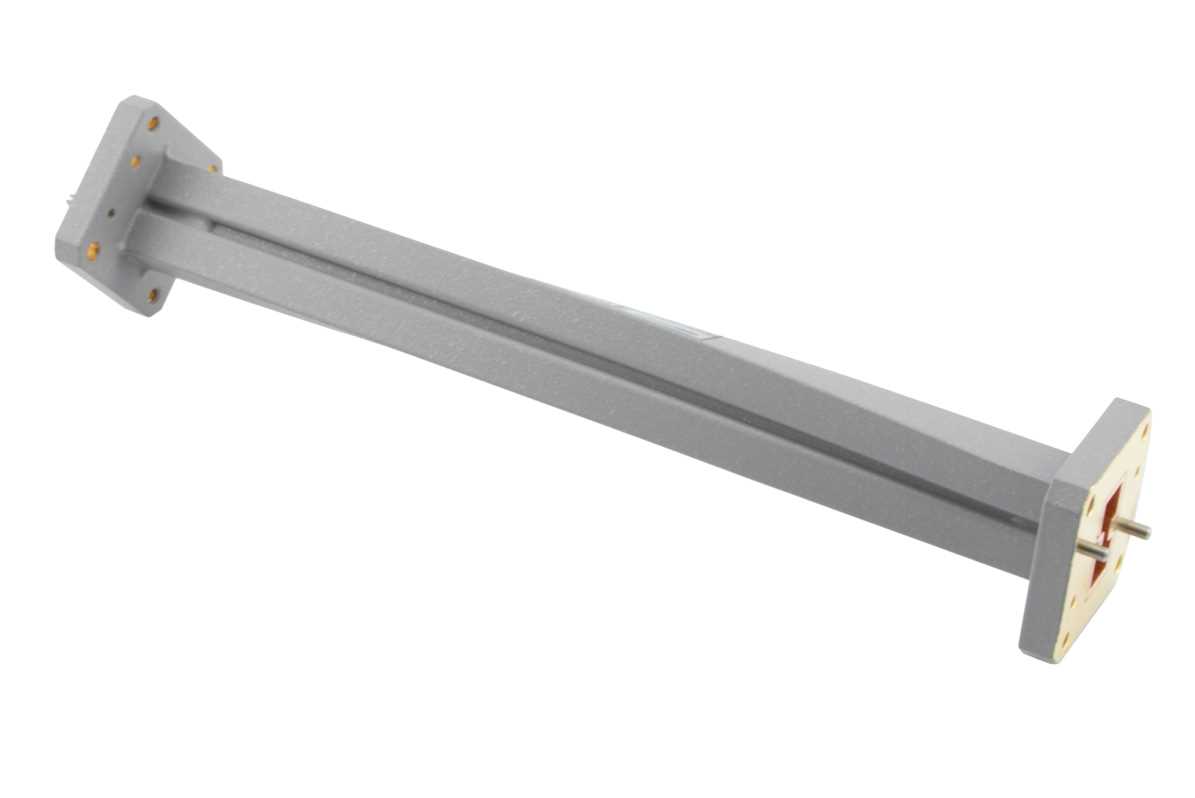

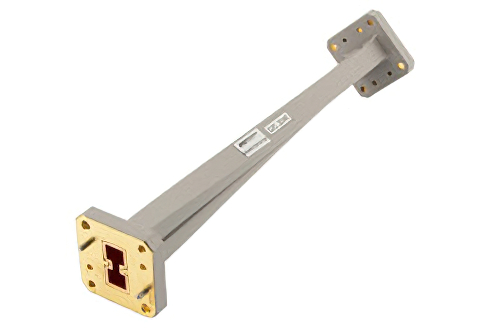

PEWRD750TW1001 | WRD-750 |
90°扭曲 |
7.5 |
18 |
1.25:1 |
- - - |
0.4 |
||
|
|
||||||||||
 |

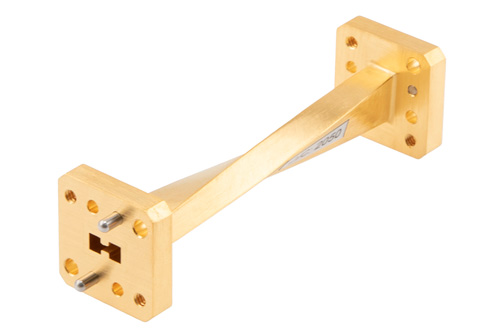

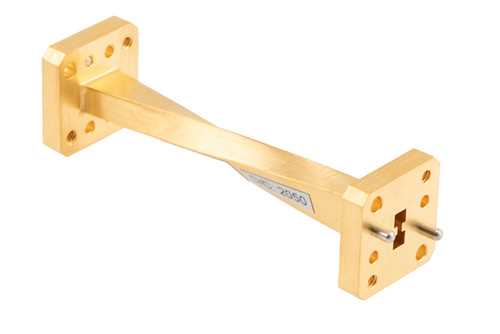

PEWRD180TW1001 | WRD-180 |
90°扭曲 |
18 |
40 |
1.35:1 |
- - - |
0.5 |
||
|
|
||||||||||
 |

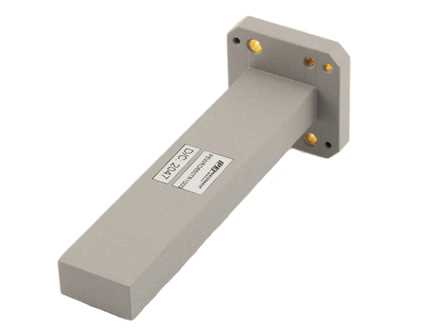

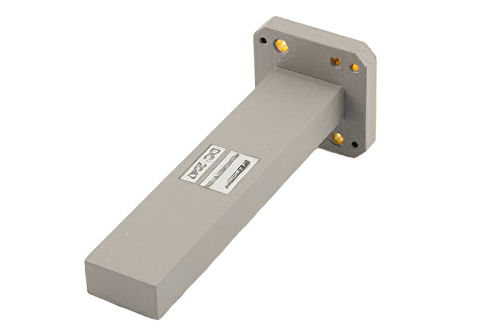

PEWRD650TR1000 | WRD-650 |
终端 |
6.5 |
18 |
1.15:1 |
1 |
- - - |
||
|
|
||||||||||
 |

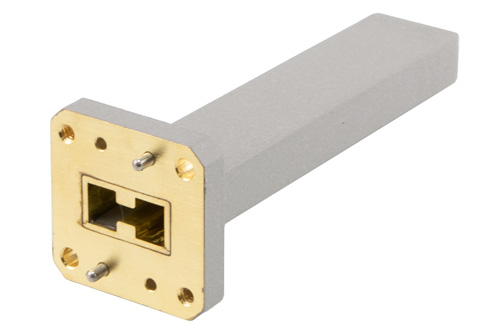

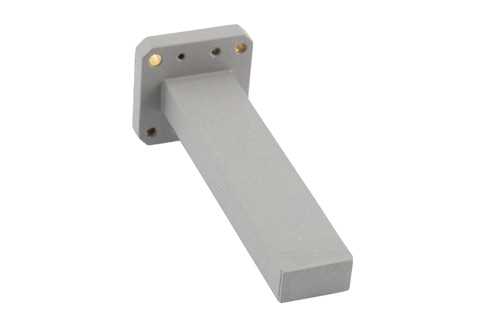

PEWRD750TR1000 | WRD-750 |
终端 |
7.5 |
18 |
1.15:1 |
1 |
- - - |
||
|
|
||||||||||
 |

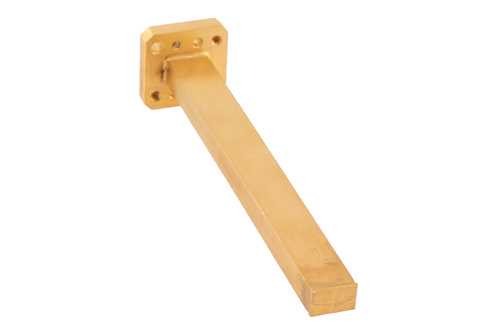

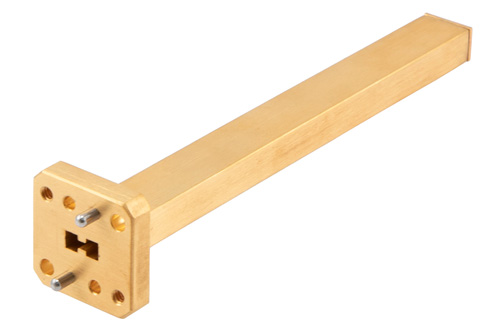

PEWRD180TR1000 | WRD-180 |
终端 |
18 |
40 |
1.15:1 |
0.5 |
- - - |
||
|
|
||||||||||
Pasternack双脊波导传输系列组件
Pasternack的双脊波导传输系列组件有直波导、H平面和E平面弯波导、90°扭波导和终端，工作频率为18 GHz和40 GHz。 波导尺寸包括WRD-180、WRD-650和WRD-750，带UG型方盖法兰。 直波导尺寸有3英寸和6英寸。 弯波导有90° E平面和90° H平面。 扭波导可提供90°配置。 此外，这些双脊波导传输系列组件提供低至1.15:1典型值的标准电压驻波比性能。
Pasternack双脊波导传输系列组件均有现货并可立即发货，无最低订购数量。
