零件编号
及更多
视图
波导
尺寸
连接器
配置
最小频率
(GHz)
最大频率
(GHz)
最大输入
功率 (W)
电压驻波比
（最大值）
人体
几何学
400 928 5100
双脊波导转同轴转接头
- 波导尺寸： WRD-180、WRD-650以及WRD-750
- 制作工艺精密，采用黄铜材质
- 同轴设计： SMA、N型和2.92mm连接器
- UG型方盖法兰
- 典型电压驻波比性能低至1.5:1
- 提供直角型和端接配置
一件起发,当天发货！
零件编号
及更多
视图
波导
尺寸
连接器
配置
最小频率
(GHz)
最大频率
(GHz)
最大输入
功率 (W)
电压驻波比
（最大值）
人体
几何学
 |

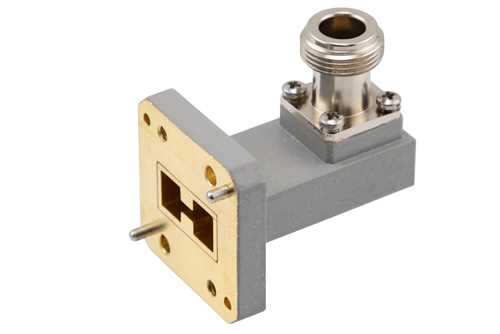

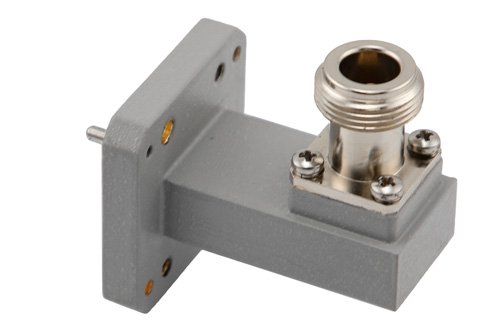

PEWCA1111 | WRD-650 |
N型母头 |
6.5 |
18 |
100 |
1.5:1 |
直角型 |
||
|
|
||||||||||
 |

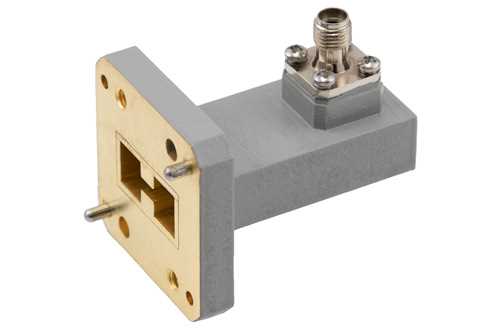

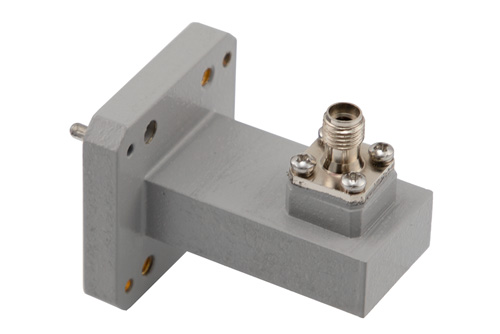

PEWCA1112 | WRD-650 |
SMA母头 |
6.5 |
18 |
50 |
1.5:1 |
直角型 |
||
|
|
||||||||||
 |

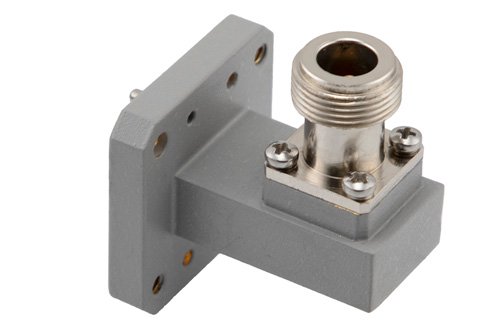

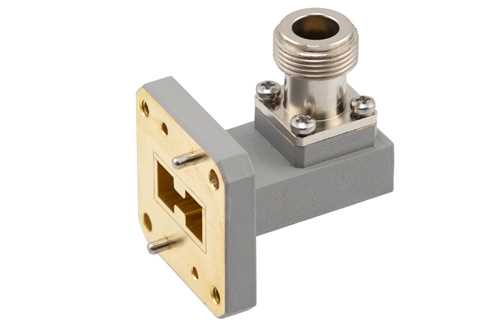

PEWCA1113 | WRD-750 |
N型母头 |
7.5 |
18 |
100 |
1.5:1 |
直角型 |
||
|
|
||||||||||
 |

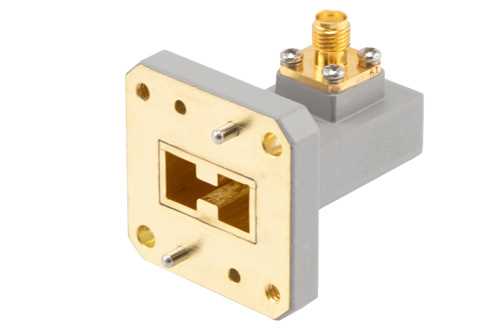

PEWCA1114 | WRD-750 |
SMA母头 |
7.5 |
18 |
50 |
1.5:1 |
直角型 |
||
|
|
||||||||||
 |

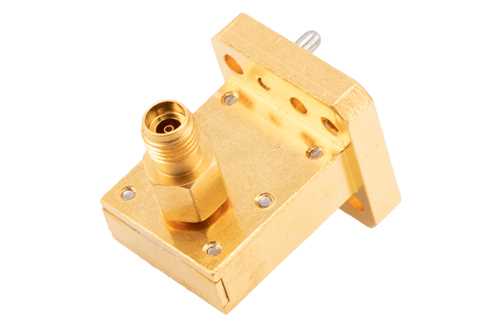

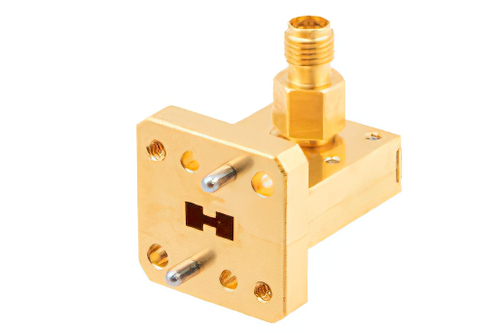

PEWCA1115 | WRD-180 |
2.92mm母头 |
18 |
40 |
50 |
1.65:1 |
直角型 |
||
|
|
||||||||||
 |

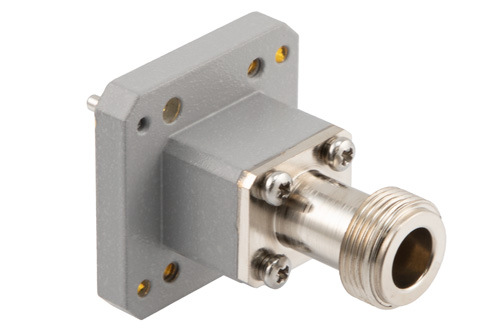

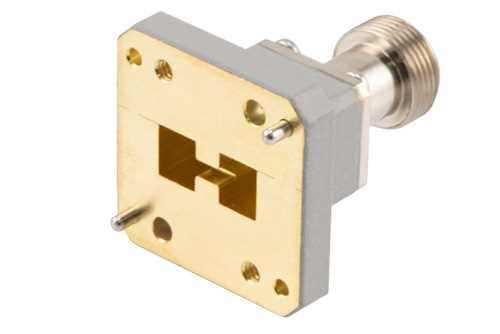

PEWCA1116 | WRD-650 |
N型母头 |
6.5 |
18 |
100 |
1.5:1 |
端发射 |
||
|
|
||||||||||
 |

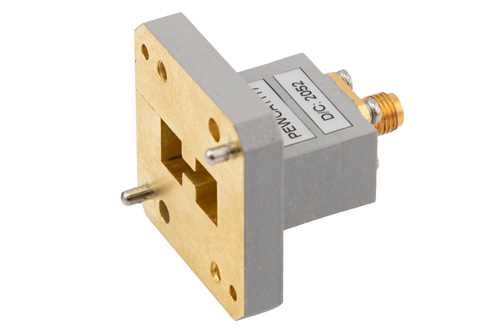

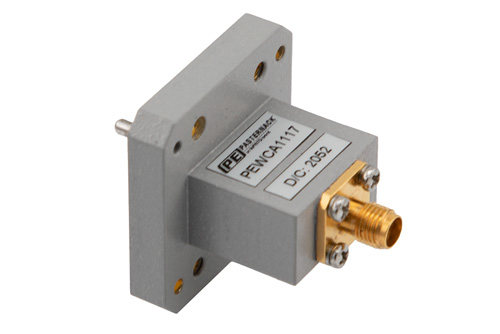

PEWCA1117 | WRD-650 |
SMA母头 |
6.5 |
18 |
50 |
1.5:1 |
端发射 |
||
|
|
||||||||||
 |

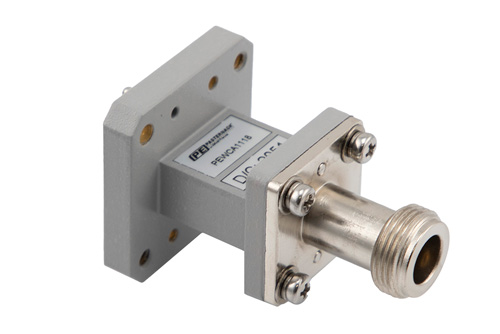

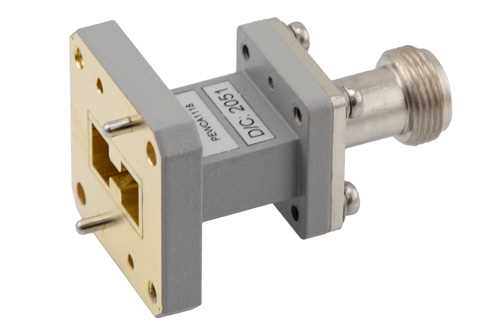

PEWCA1118 | WRD-750 |
N型母头 |
7.5 |
18 |
100 |
1.5:1 |
端发射 |
||
|
|
||||||||||
 |

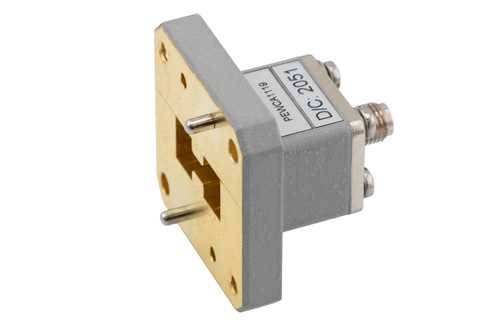

PEWCA1119 | WRD-750 |
SMA母头 |
7.5 |
18 |
50 |
1.5:1 |
端发射 |
||
|
|
||||||||||
 |

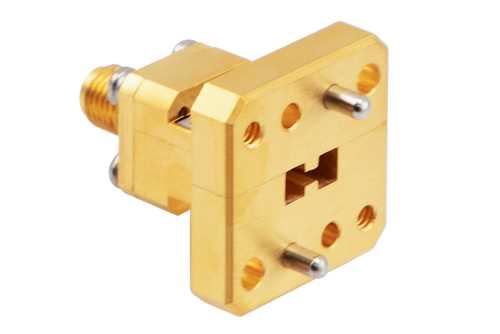

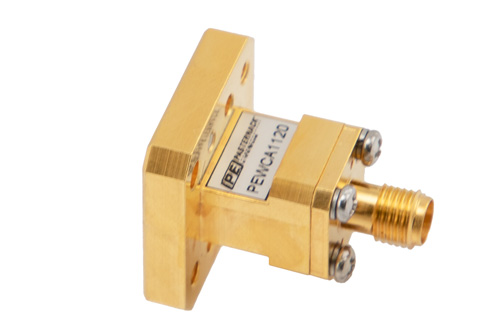

PEWCA1120 | WRD-180 |
2.92mm母头 |
18 |
40 |
30 |
1.6:1 |
端发射 |
||
|
|
||||||||||
Pasternack双脊波导转同轴转接头
Pasternack双脊波导转同轴转接头具有10种型号，可提供WRD-180、WRD-650和WRD-750尺寸。 这些双脊波导转同轴转接头由黄铜精密加工而成，具有SMA、N型和2.92mm连接器选项，UG型方盖法兰，并提供低至1.5:1的典型电压驻波比性能。 此外，还可提供直角和端发射配置。
Pasternack的双脊波导转同轴转接头有现货，可立即发货，无最低订购数量。
