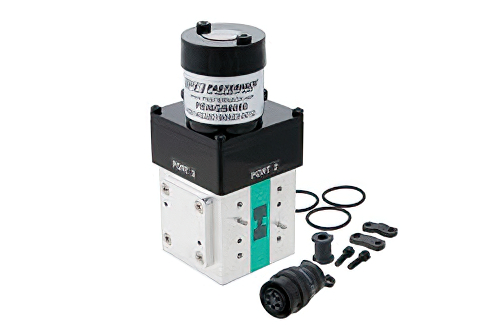

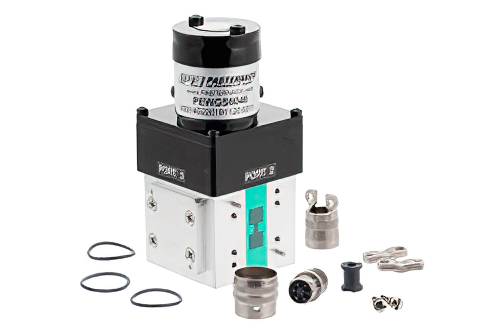

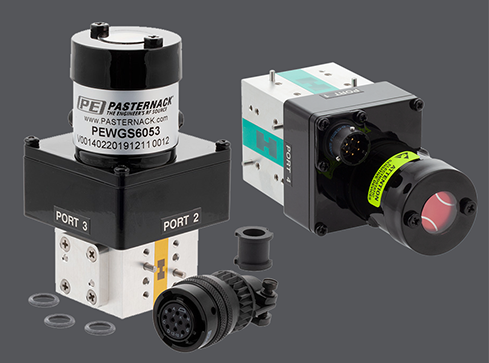

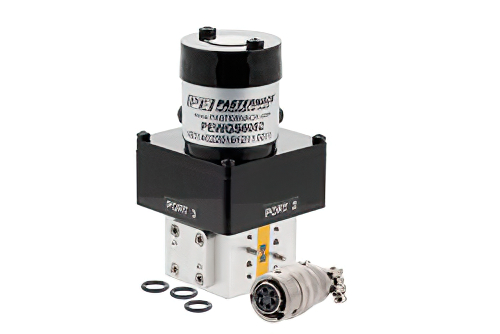

用于双刀双掷配置的可拆卸短路板
机电式波导开关适用于路由高功率射频、微波和毫米波信号产品，其应用涉及功率放大器、电子站、电子对抗、微波无线电，VSAT、卫星通信、雷达、研发、空间系统和测试仪表。与传统波导相比，具有双脊波导端口的机电开关设计具有更宽的频率带宽和更低的特性阻抗。

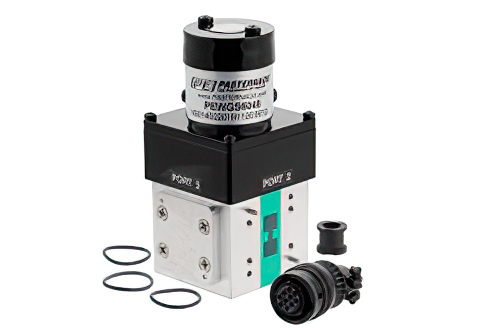

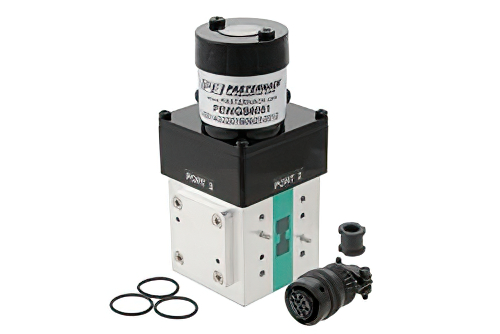

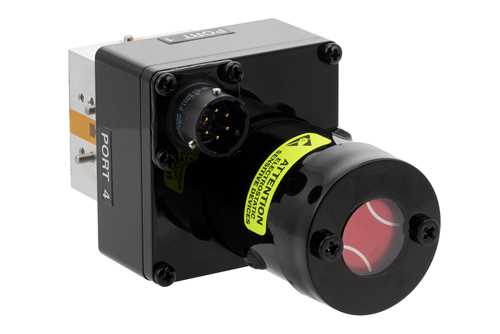

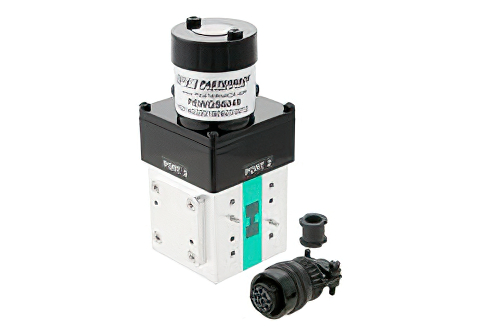

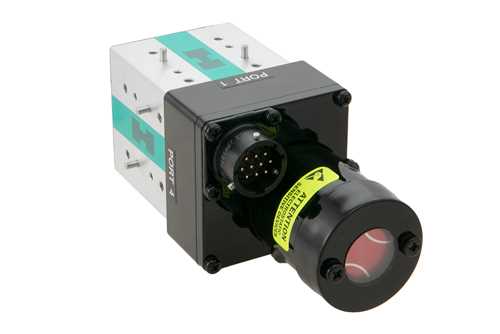

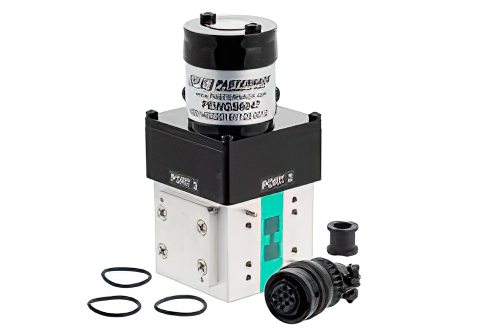

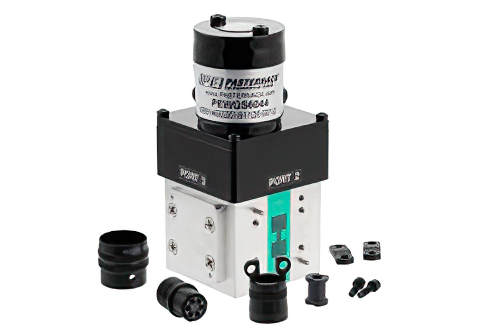

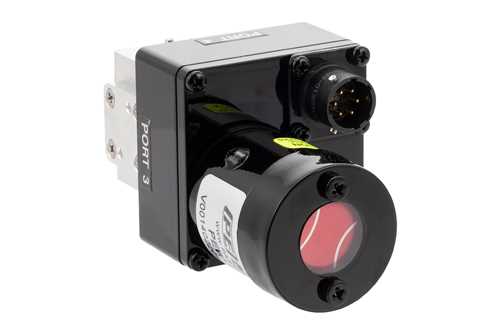

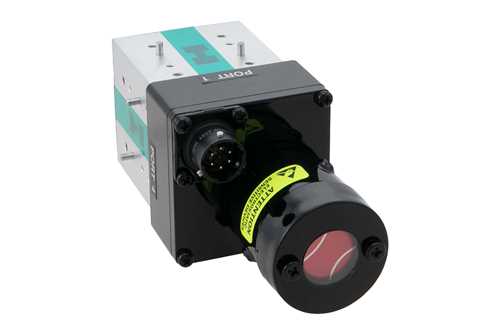

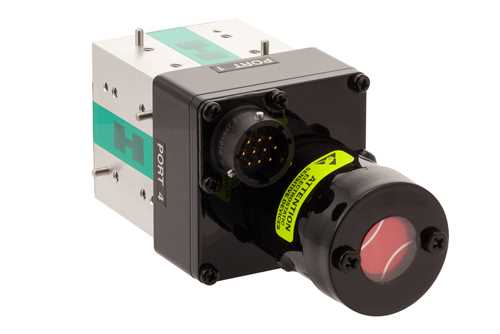

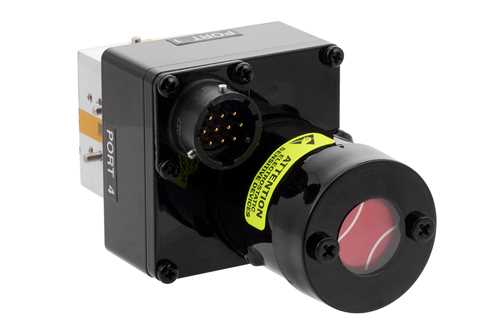

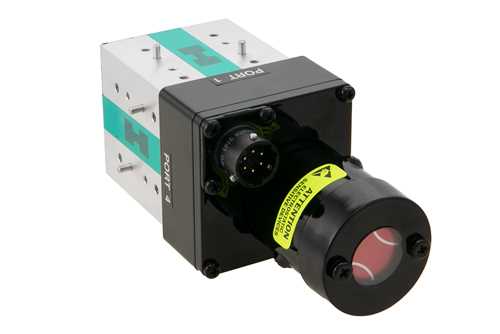

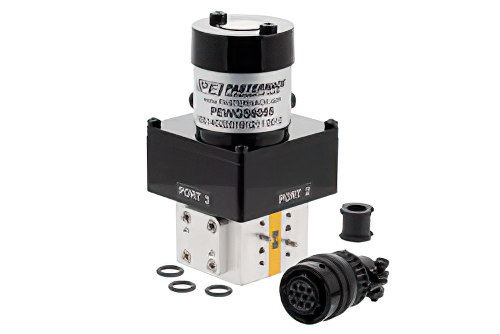

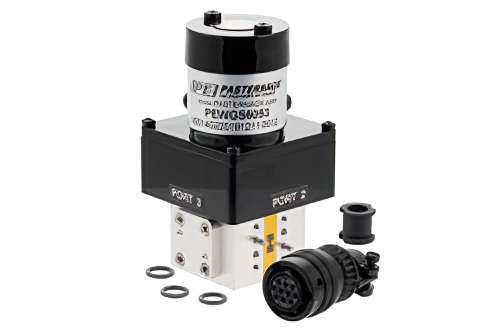

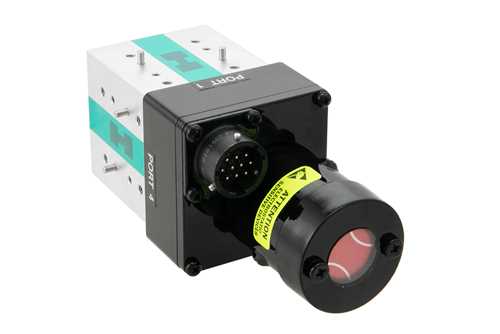

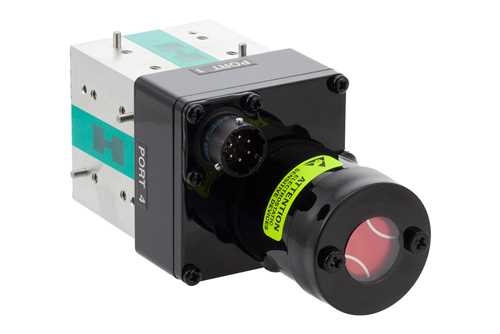

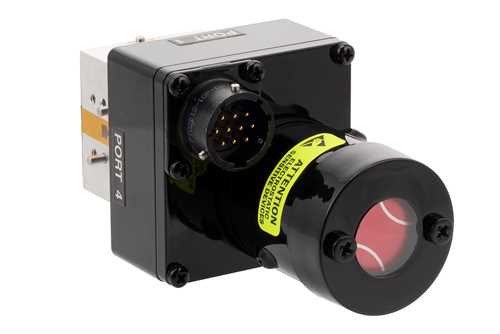

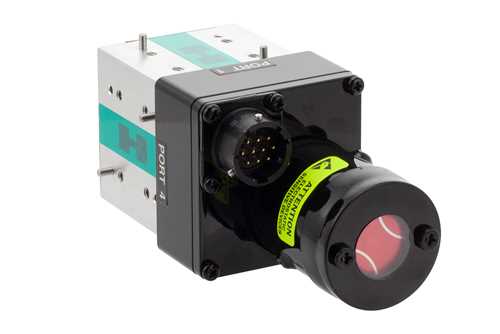

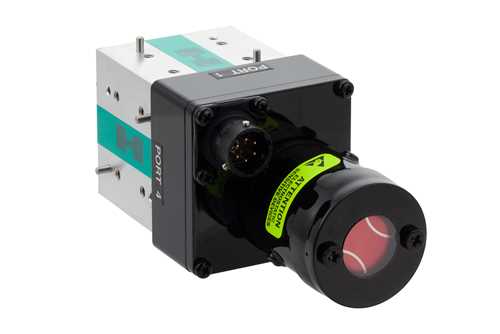

Pasternack推出的12款新型双脊波导机电式继电器开关有4端口，配置为单刀双掷开关（SPDT）（先断后合）。端口3上的短路板可被移除，以实现双刀双掷（DPDT）操作。这些开关覆盖宽多倍频程频段范围为6.5 GHz至40 GHz，可提供完整波导性能。紧凑封装设计具有双脊波导端口和UG盖法兰。提供包括WRD-650、WRD-750和WRD-180在内的常用波导尺寸。

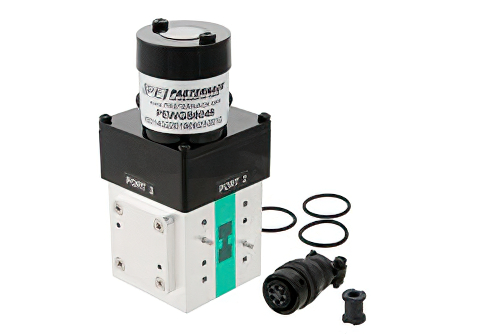

所有型号的开关都使用闩锁自切断制动器，从而使开关一直保持在原位，直到直流电压命令开关改变射频路径。在断电时，致动器保持在其最后所在的位置。某些型号支持TTL逻辑电路命令控制电路。所有开关型号均采用具有消弧功能的创新电机驱动设计，并带手动复位的可视定位指示器。该封装还支持带配对的、快速连接的6插针圆形军用级直流连接器。

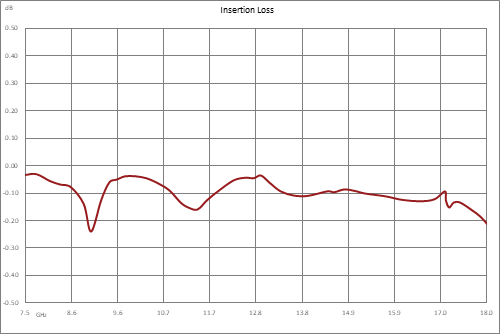

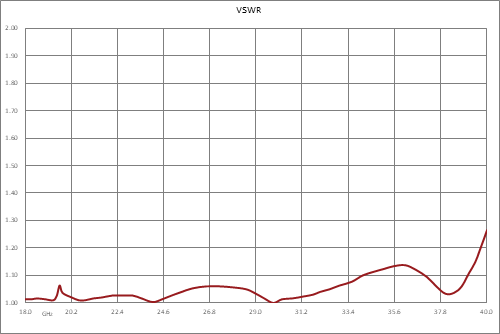

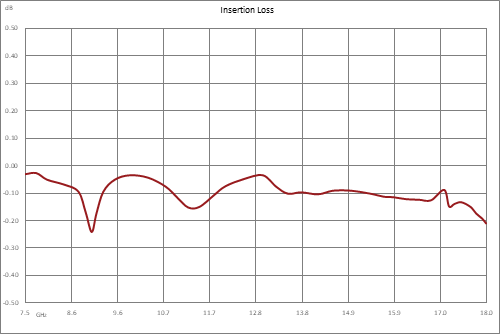

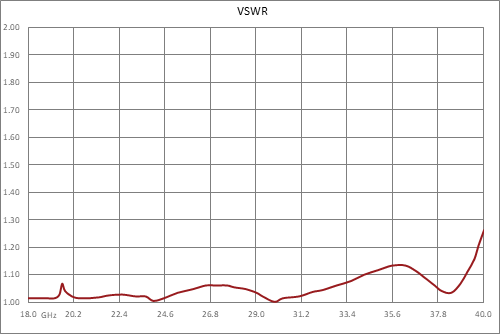

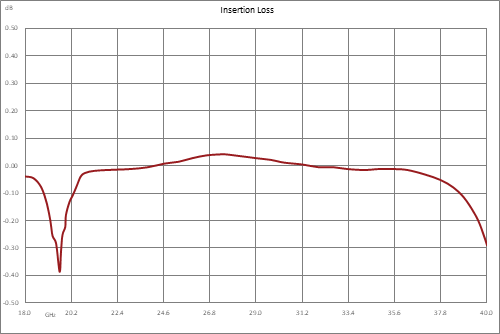

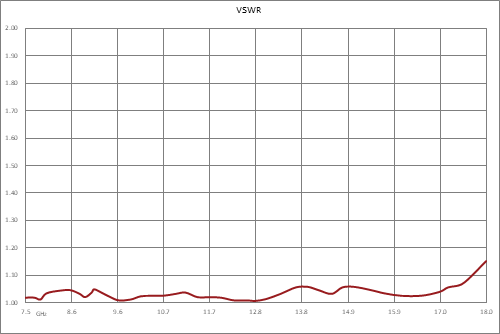

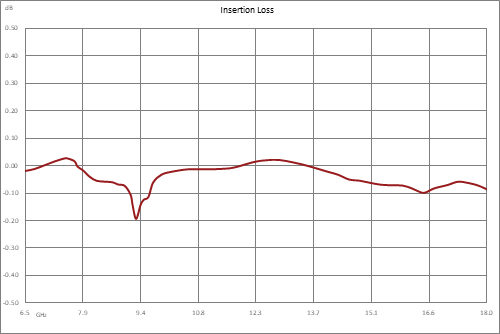

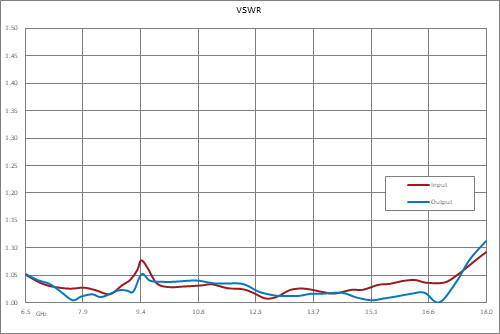

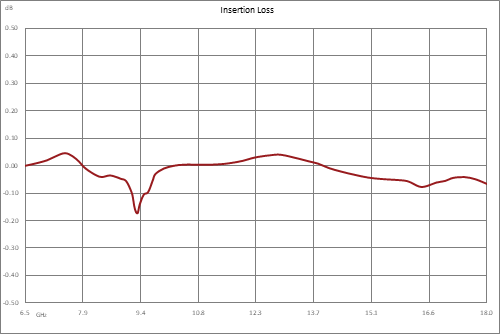

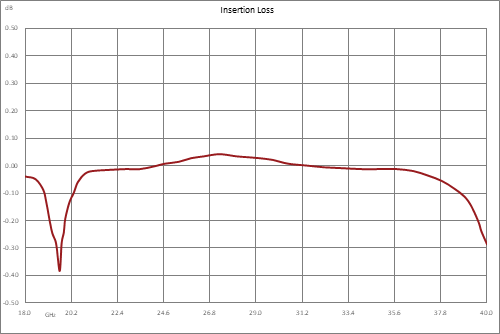

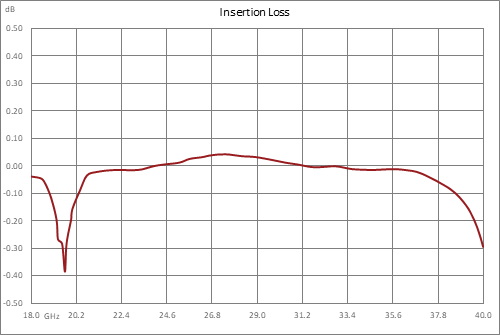

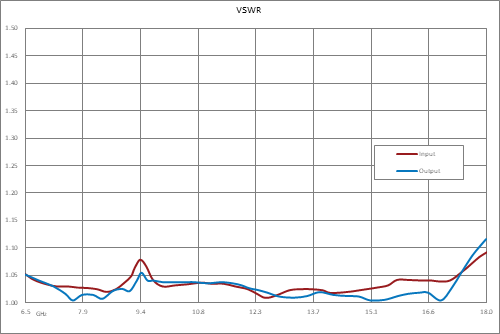

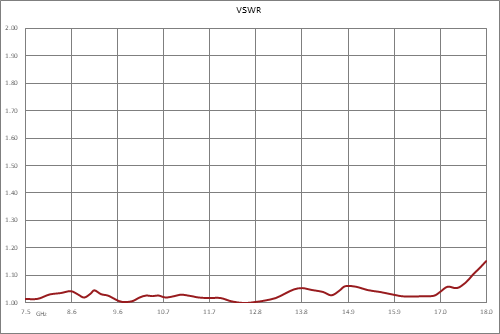

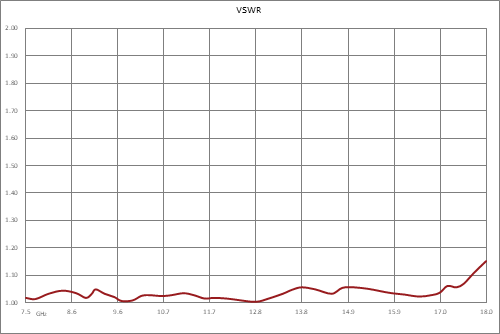

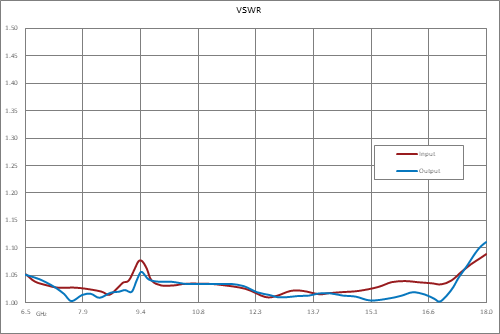

出色的典型性能参数还包括低至0.2 dB的插入损耗和高达89 dB的隔离度。典型切换速度范围为38至65 msec，具体视型号而定。该产品设计的工作温度范围为-40°C至+85°C，要求标称电压为+12或+28 Vdc，输入额定功率最高可达8.5 kW。这些开关专门针对高可靠性、坚固耐用的操作设计，完全耐候，可承受100％的湿度暴露，其操作寿命至少为25万次插拔。
