零件编号

图像

波导
类型

耦合
值

频率
范围
(GHz)

设计

插入
损耗（典型值）

法兰
类型

方向性

电压驻波比
（典型值）

  • 波导耦合器系列的工作频率范围跨越5.85 GHz至33 GHz内的8个频带
  • 波导定向耦合器性能具有优良一致性
  • 坚固的铜合金结构
  • 电压驻波比典型值1.05:1
  • 提供10、20、30、40和50 dB耦合值

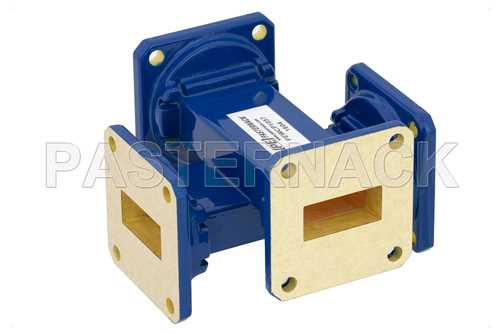

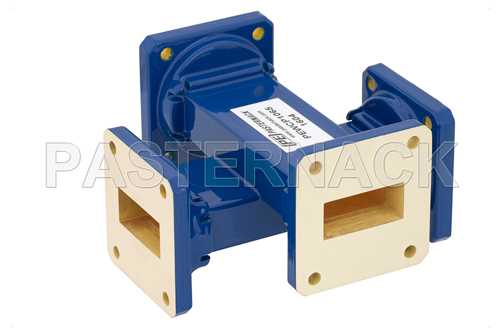

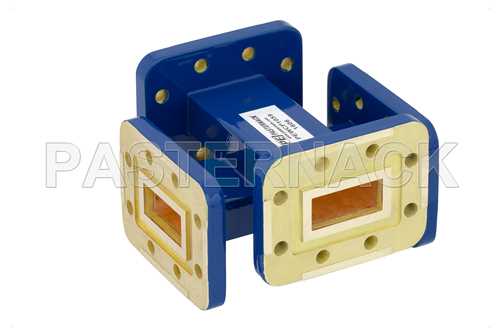

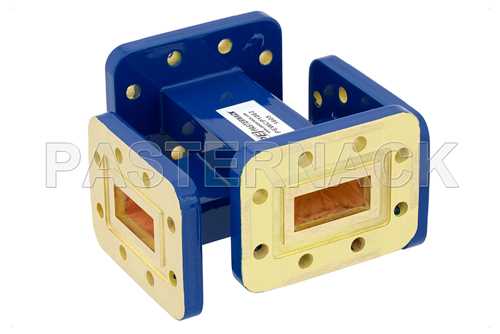

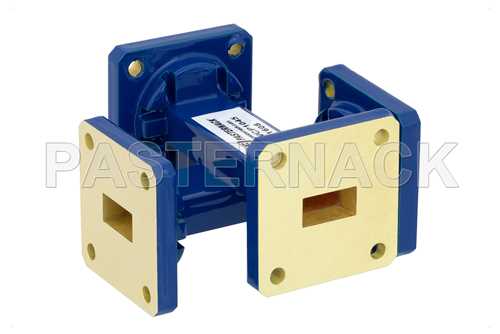

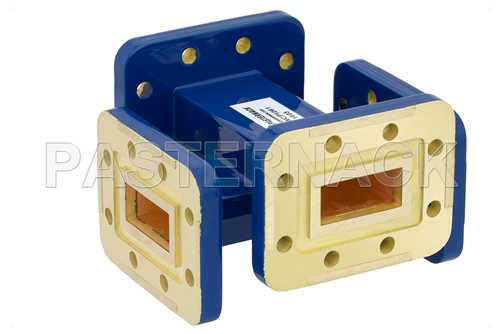

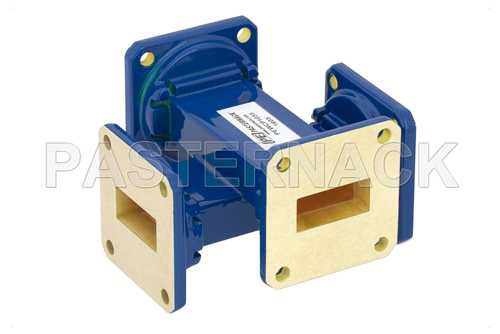

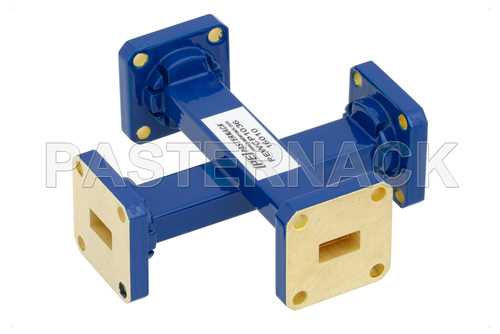

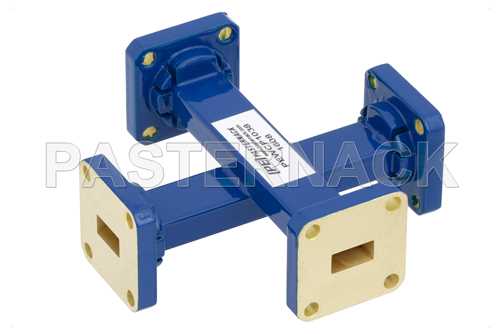

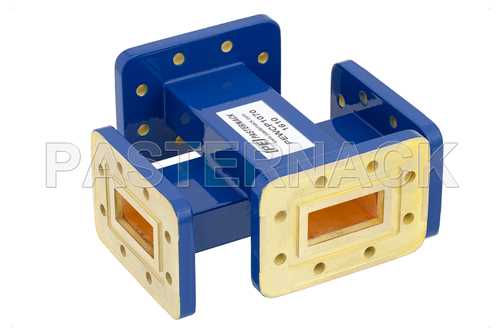

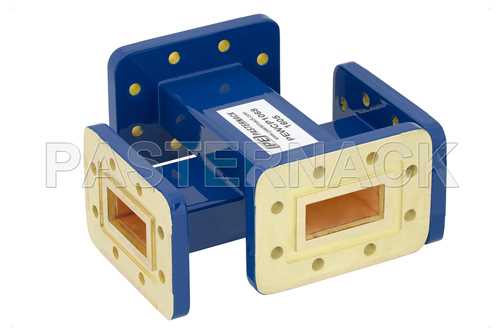

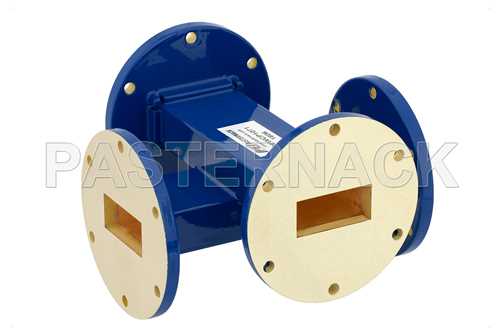

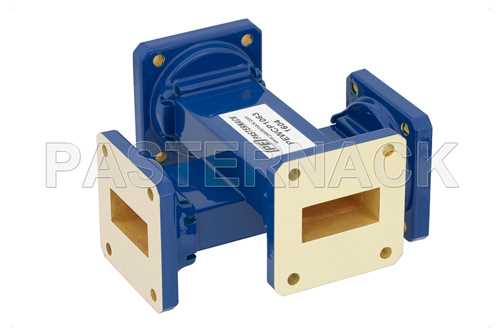

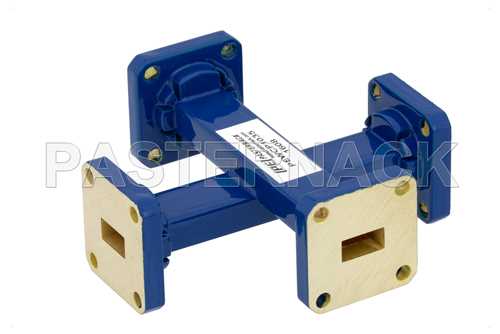

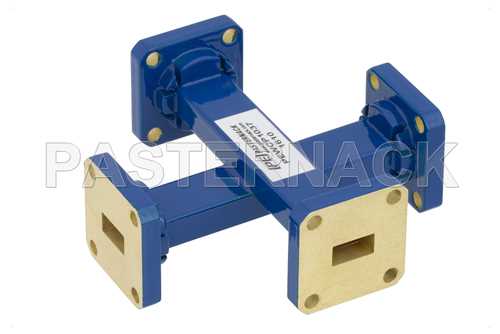

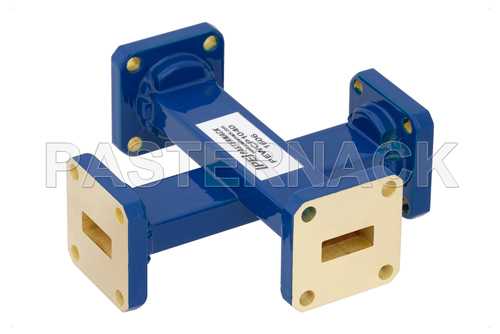

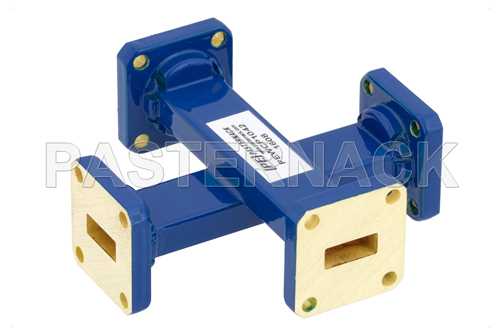

  • 可提供十字交叉式或一字宽边式配置

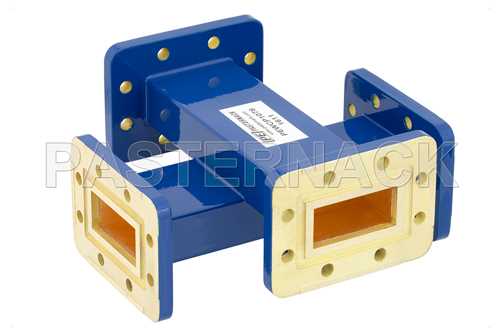

  • 波导定向耦合器使用UG和CPR型法兰





一件起发,当天发货！

▼ 点击以下链接获取更多详细信息

5.85 GHz至33 GHz波导定向耦合器

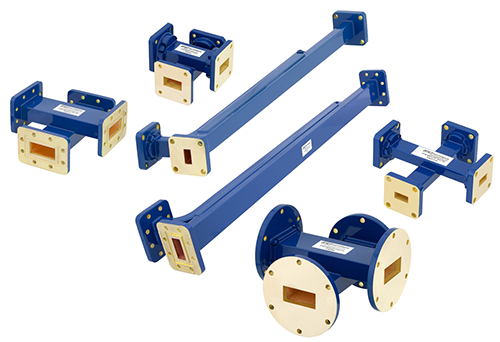

Commercial Band Waveguide Couplers

图像

零件编号

波导
类型

频率
范围
(GHz)

设计

耦合
值

方向性

电压驻波比
（典型值）

插入
损耗（典型值）

法兰
类型

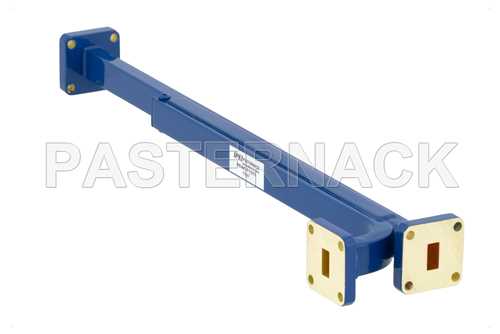

一字宽边式耦合器设计

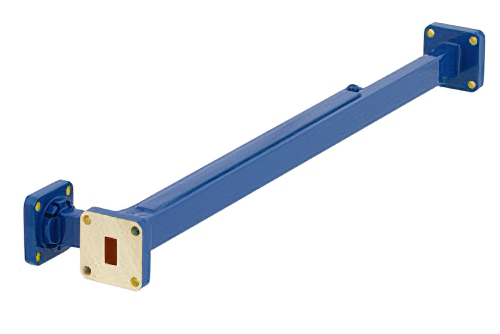

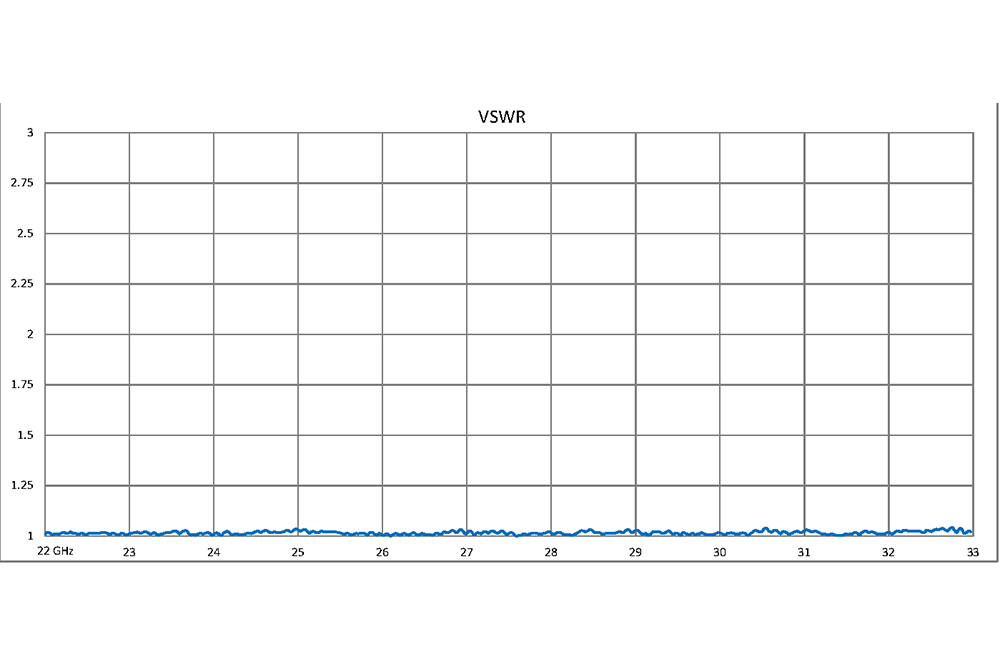

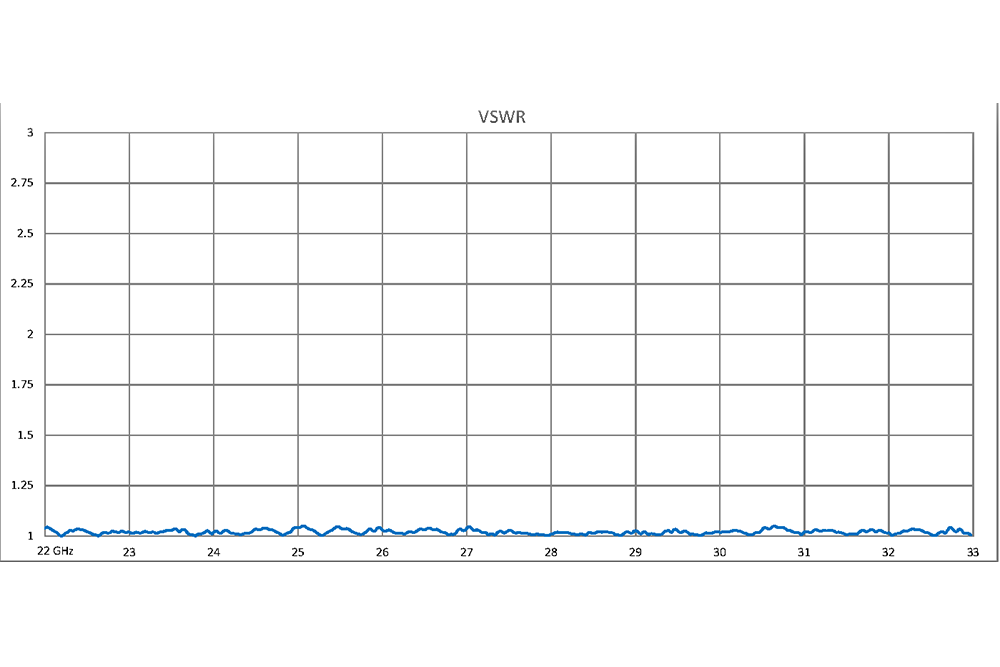

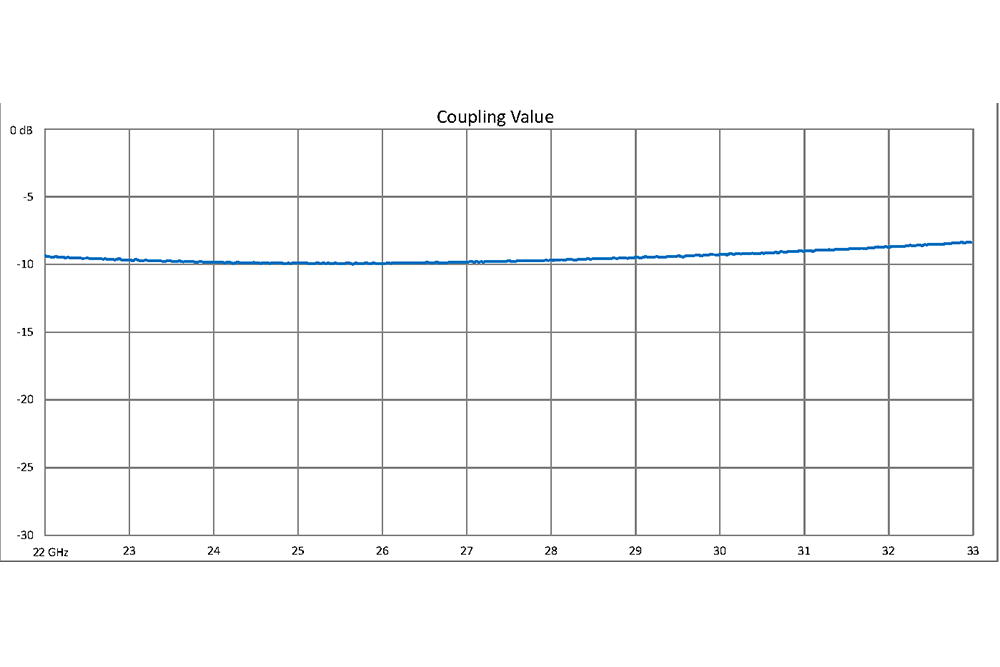

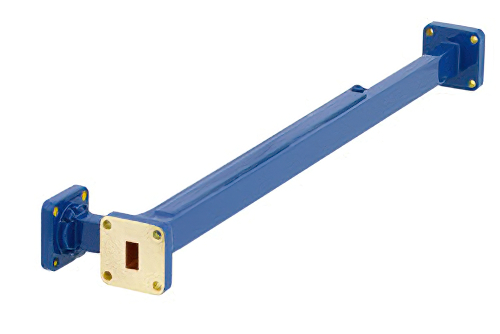

WR-34 一字宽边式波导定向耦合器，10 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz   PEWCP1005

WR-34

22 - 33

一字宽边式

10 dB

35 dB

1.05:1

0.35 dB

UG-1530/U方盖
  • 说明WR-34 一字宽边式波导定向耦合器，10 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz
  • WR-34 一字宽边式波导定向耦合器，10 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHzWR-34 一字宽边式波导定向耦合器，10 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz
  • 说明WR-34 一字宽边式波导定向耦合器，10 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz
  • 说明WR-34 一字宽边式波导定向耦合器，10 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz

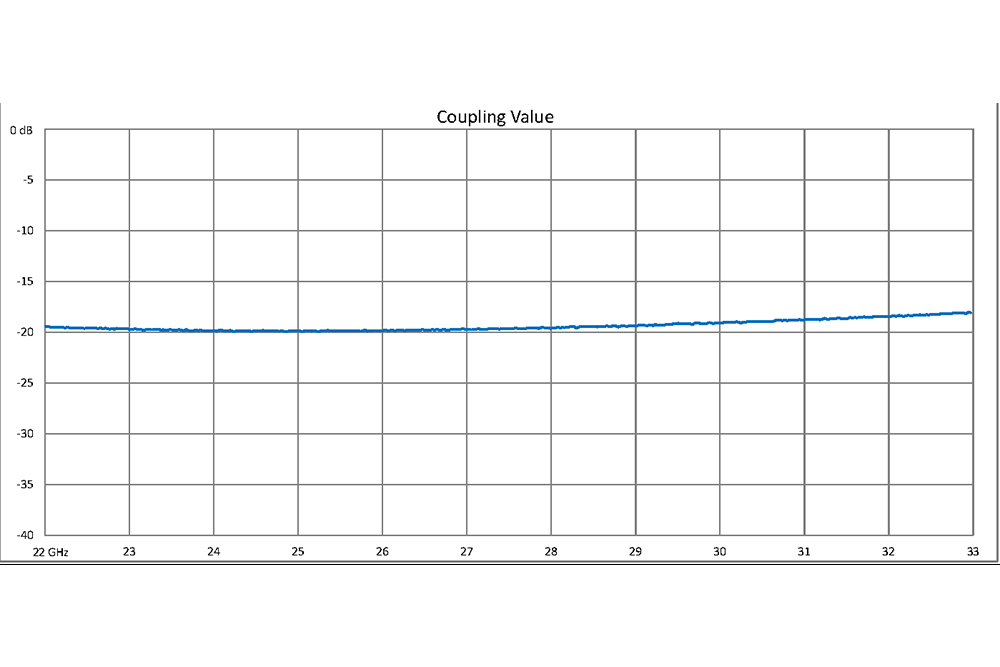

WR-34 一字宽边式波导定向耦合器，20 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz   PEWCP1006

WR-34

22 - 33

一字宽边式

20 dB

35 dB

1.05:1

0.15 dB

UG-1530/U方盖
  • 说明WR-34 一字宽边式波导定向耦合器，20 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz
  • WR-34 一字宽边式波导定向耦合器，20 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHzWR-34 一字宽边式波导定向耦合器，20 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz
  • 说明WR-34 一字宽边式波导定向耦合器，20 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz
  • 说明WR-34 一字宽边式波导定向耦合器，20 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz

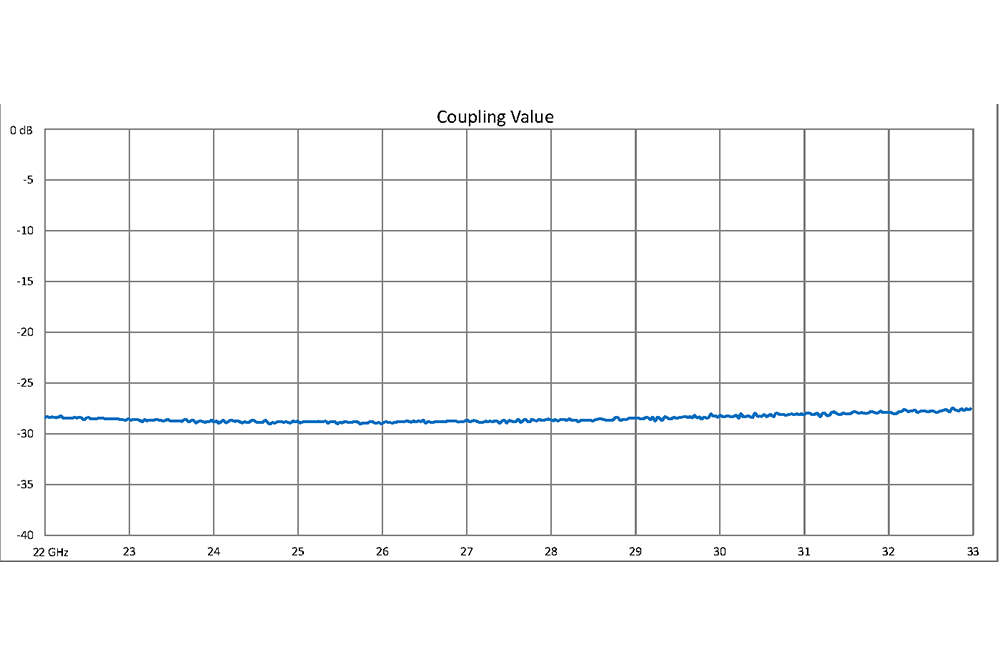

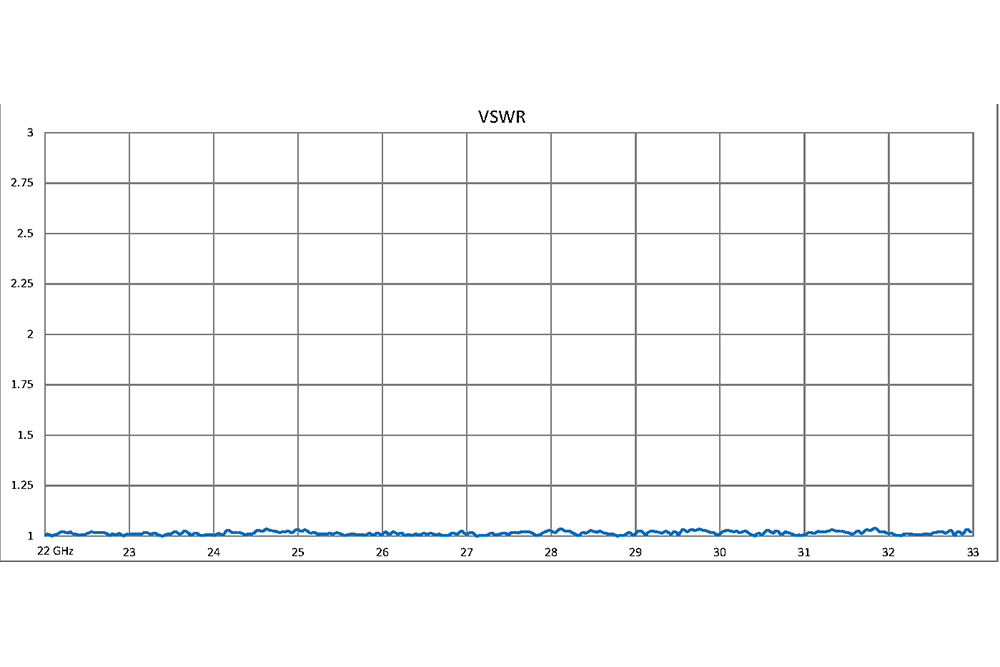

WR-34 一字宽边式波导定向耦合器，30 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz   PEWCP1007

WR-34

22 - 33

一字宽边式

30 dB

35 dB

1.05:1

0.15 dB

UG-1530/U方盖
  • 说明WR-34 一字宽边式波导定向耦合器，30 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz
  • WR-34 一字宽边式波导定向耦合器，30 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHzWR-34 一字宽边式波导定向耦合器，30 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz
  • 说明WR-34 一字宽边式波导定向耦合器，30 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz
  • 说明WR-34 一字宽边式波导定向耦合器，30 dB，UG-1530/U方盖法兰，E平面耦合端口，22 GHz~33 GHz

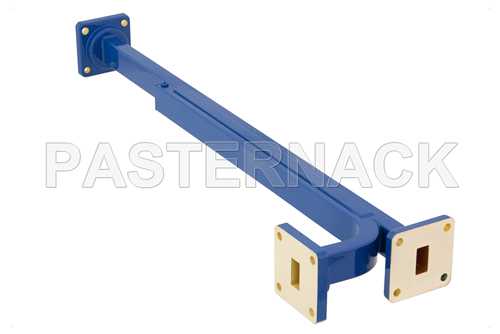

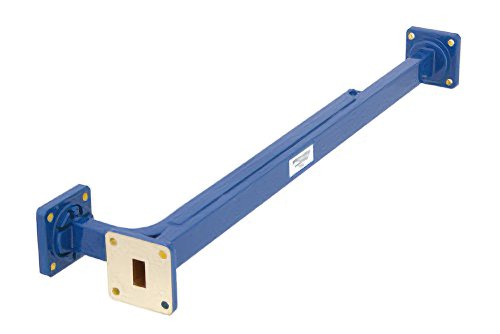

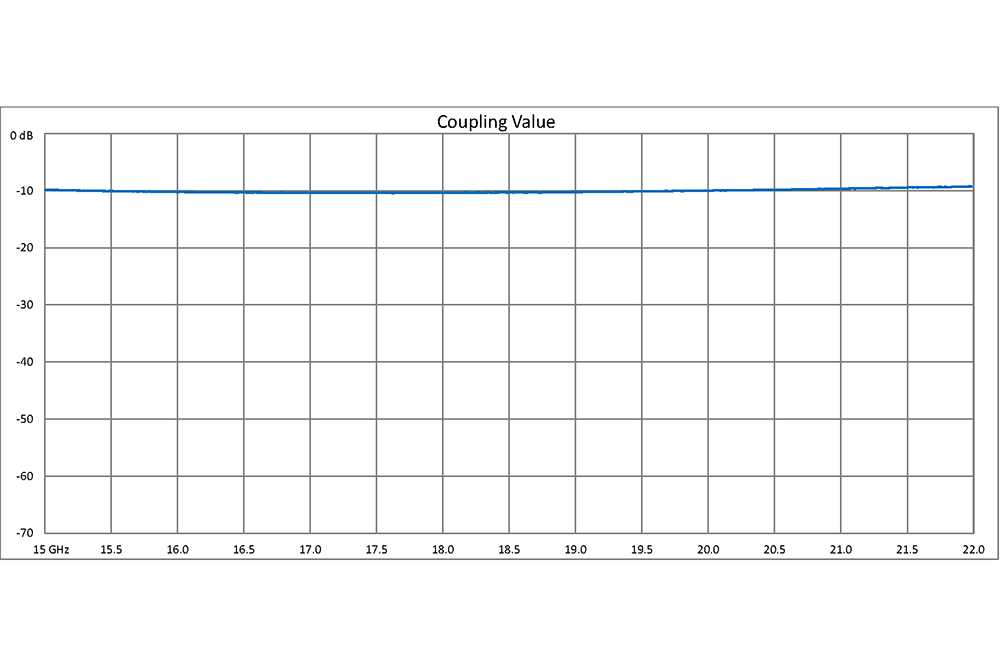

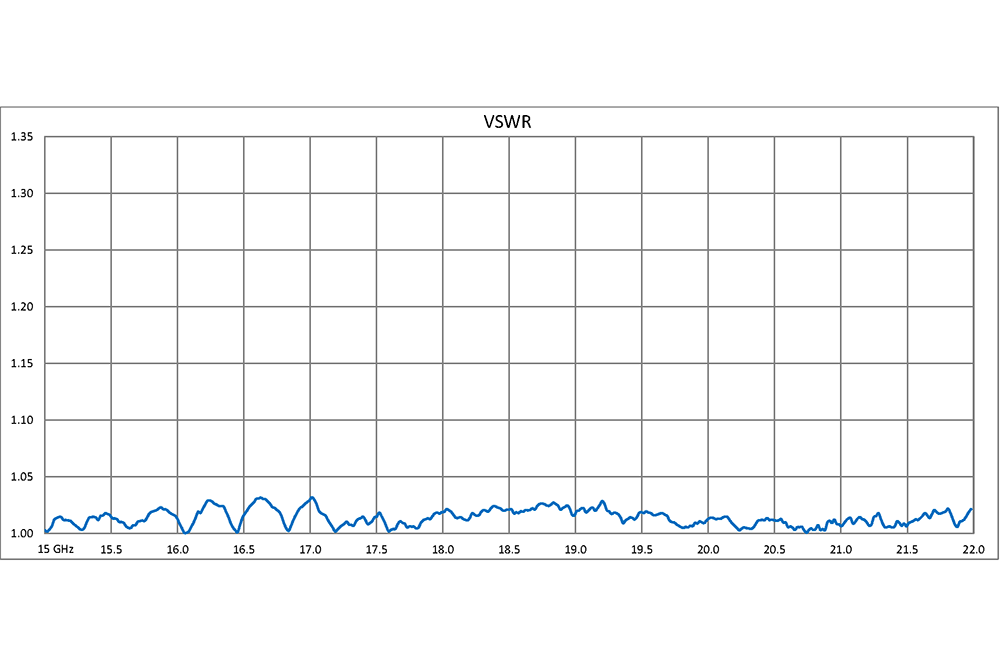

WR-51 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz   PEWCP1008

WR-51

15 - 22

一字宽边式

10 dB

35 dB

1.05:1

0.15 dB

方盖
  • 说明WR-51 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz
  • WR-51 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHzWR-51 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz
  • 说明WR-51 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz
  • 说明WR-51 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz

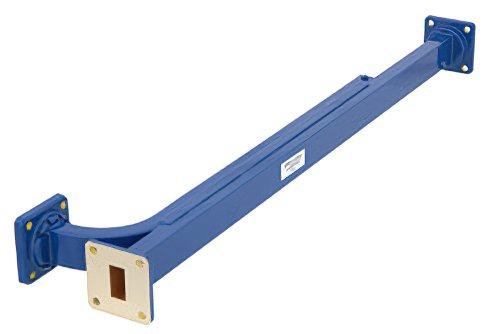

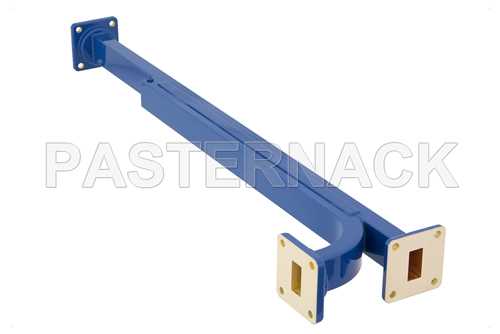

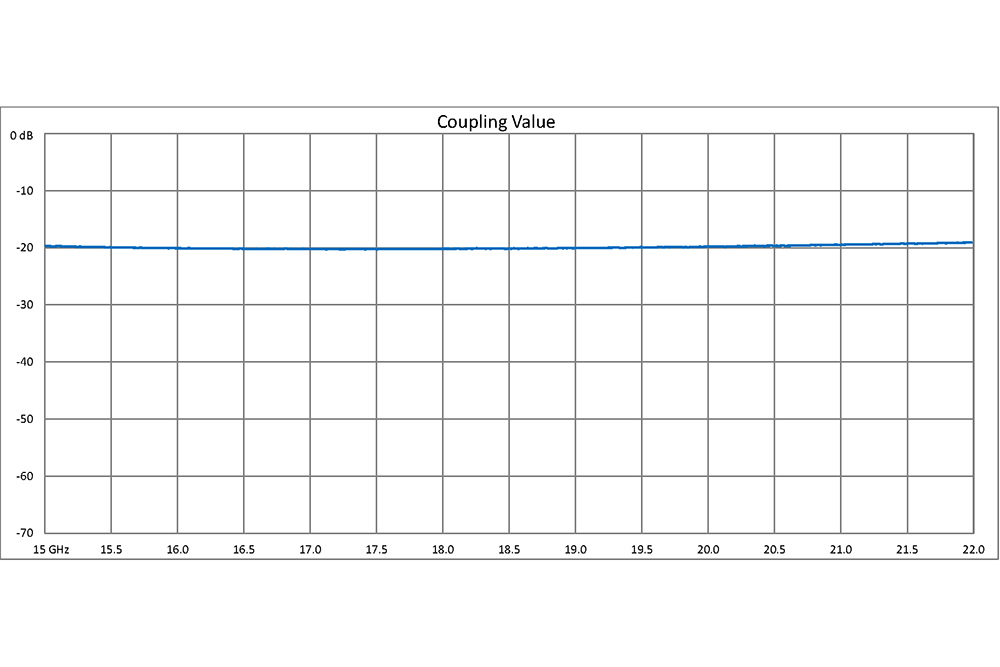

WR-51 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz   PEWCP1009

WR-51

15 - 22

一字宽边式

20 dB

35 dB

1.05:1

0.15 dB

方盖
  • 说明WR-51 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz
  • WR-51 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHzWR-51 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz
  • 说明WR-51 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz
  • 说明WR-51 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz

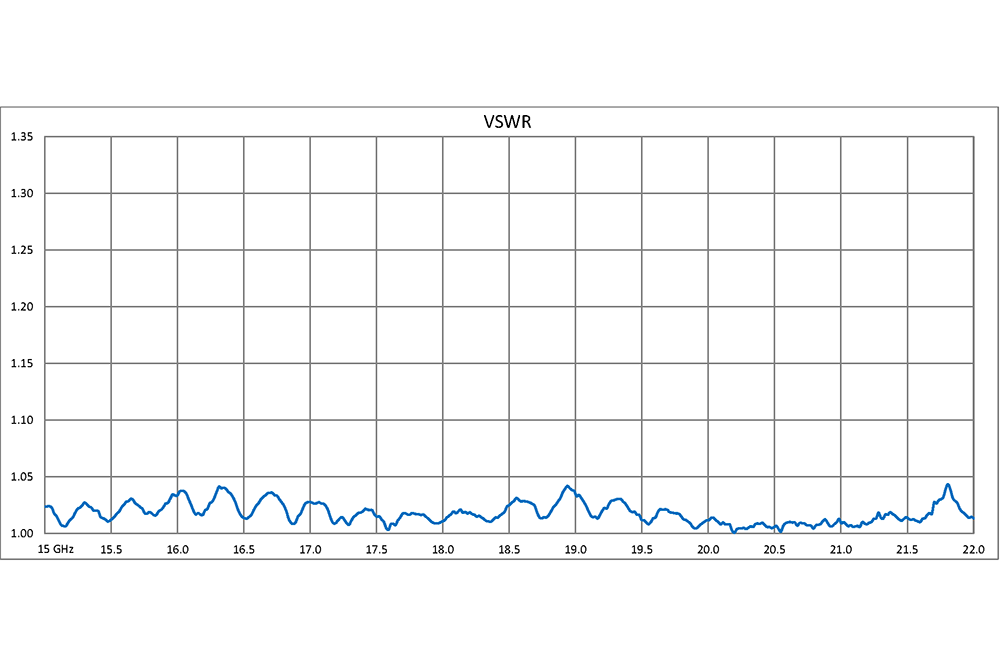

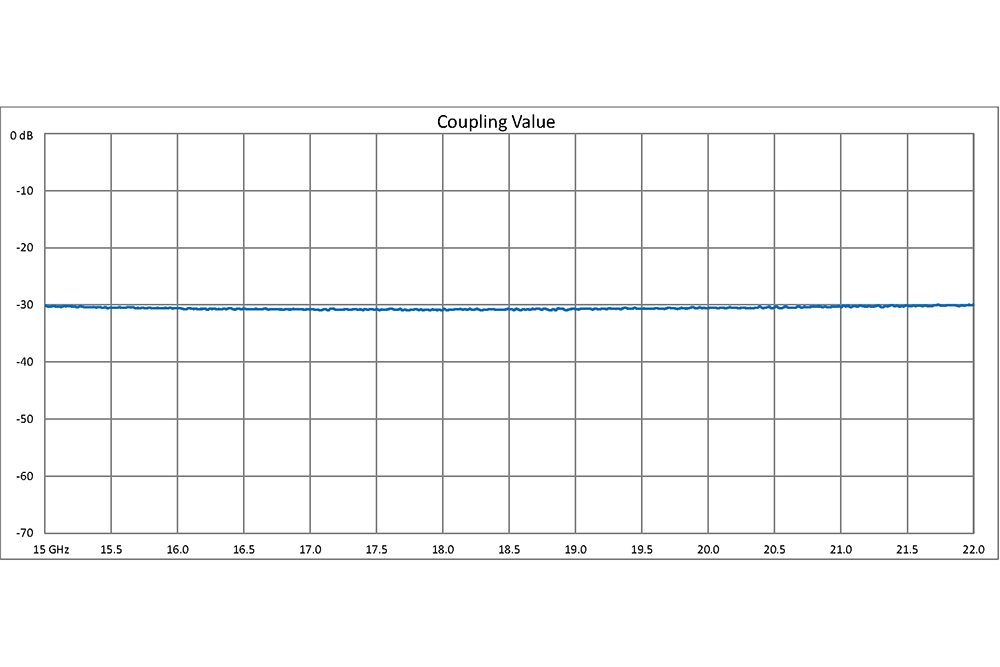

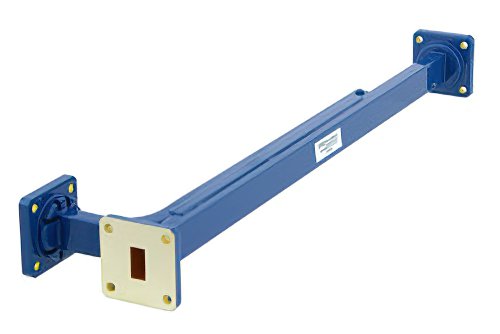

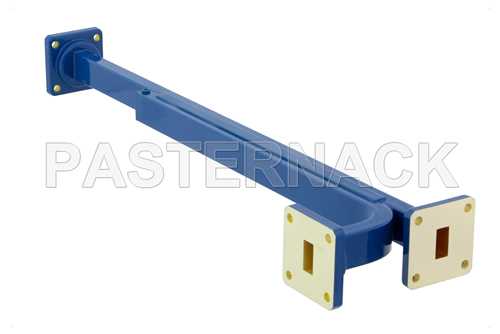

WR-51 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz   PEWCP1010

WR-51

15 - 22

一字宽边式

30 dB

35 dB

1.05:1

0.15 dB

方盖
  • 说明WR-51 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz
  • WR-51 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHzWR-51 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz
  • 说明WR-51 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz
  • 说明WR-51 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，15 GHz~22 GHz

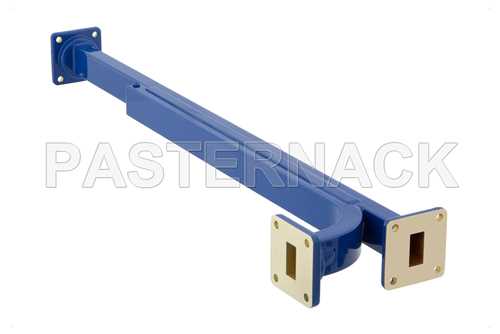

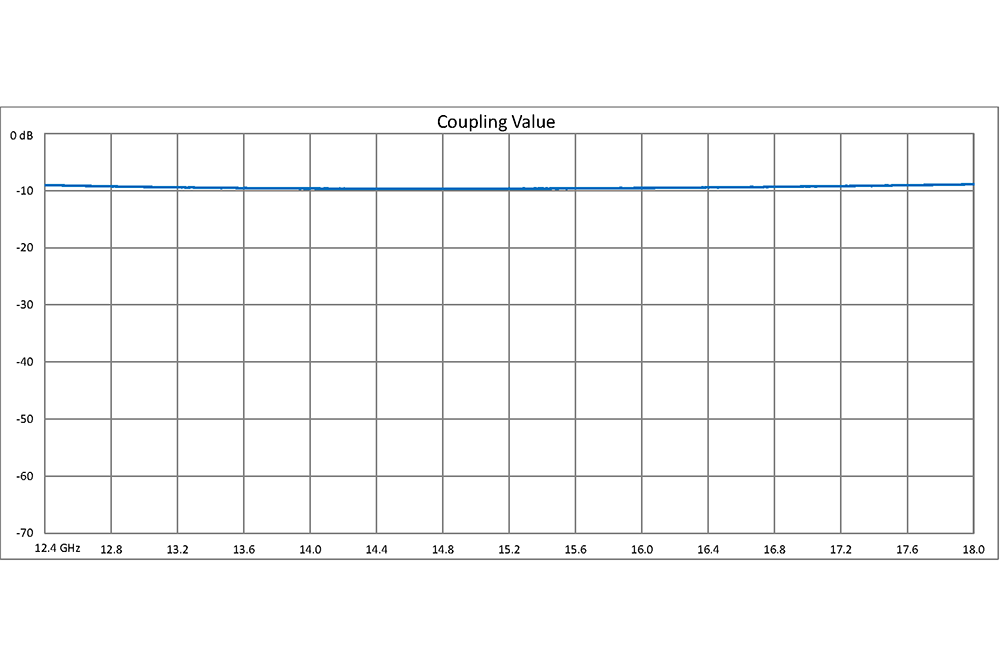

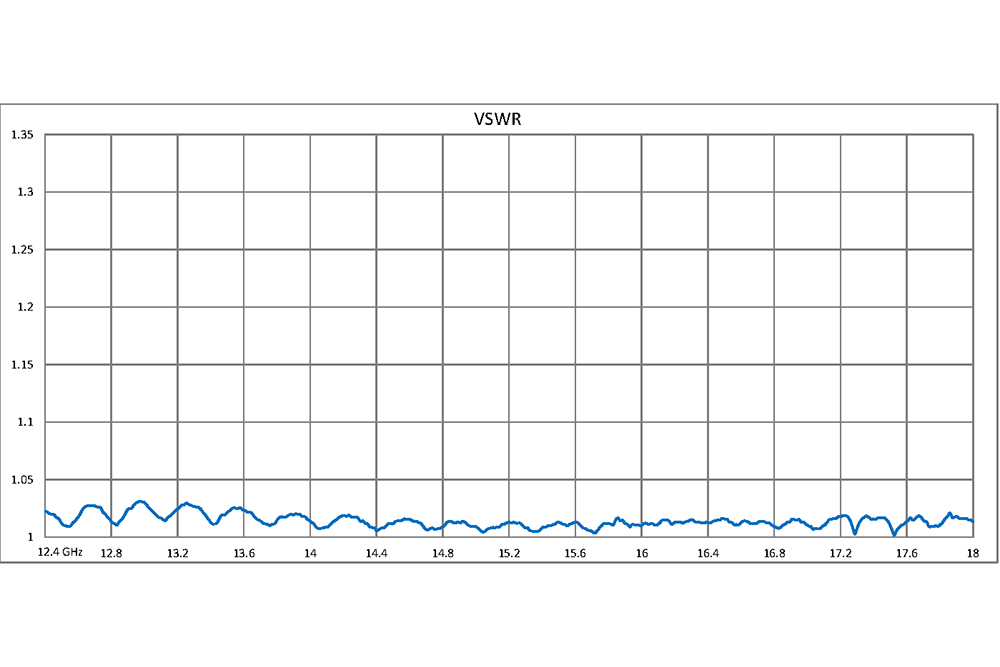

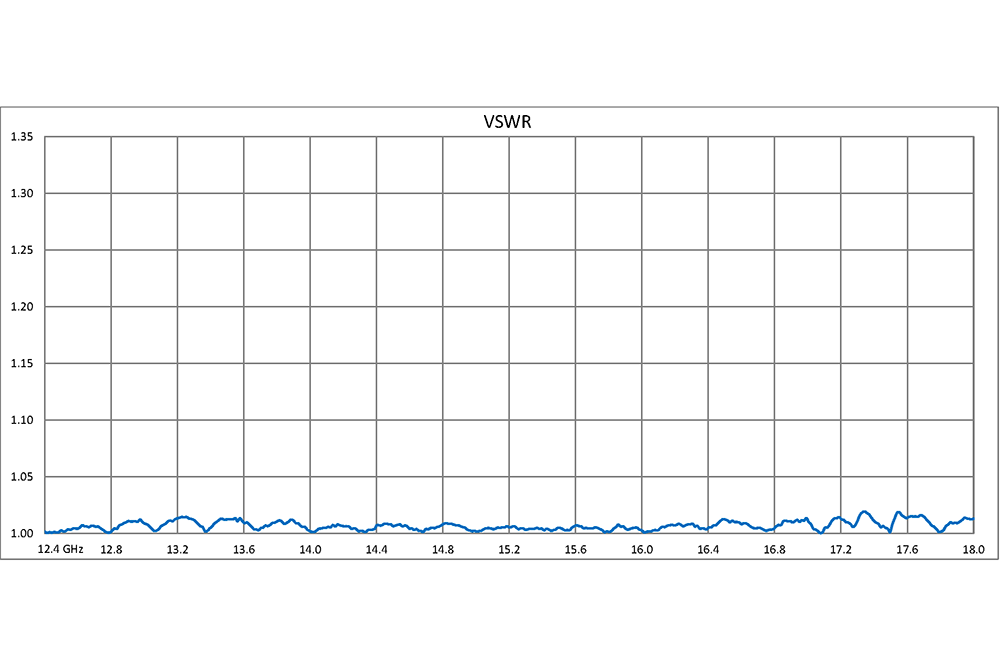

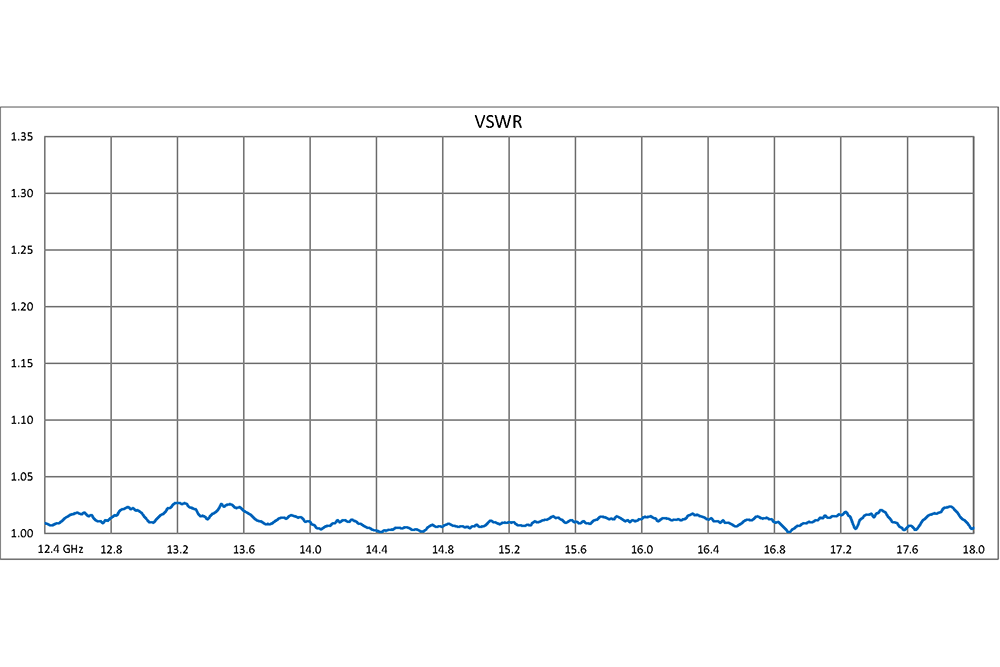

WR-62 一字宽边式波导定向耦合器,10 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz   PEWCP1011

WR-62

12.4 - 18

一字宽边式

10 dB

40 dB

1.05:1

0.15 dB

UG-419/U方盖
  • 说明WR-62 一字宽边式波导定向耦合器,10 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz
  • WR-62 一字宽边式波导定向耦合器,10 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHzWR-62 一字宽边式波导定向耦合器,10 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz
  • 说明WR-62 一字宽边式波导定向耦合器,10 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz
  • 说明WR-62 一字宽边式波导定向耦合器,10 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz


WR-62 一字宽边式波导定向耦合器,20 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz   PEWCP1012

WR-62

12.4 - 18

一字宽边式

20 dB

40 dB

1.05:1

0.15 dB

UG-419/U方盖
  • 说明WR-62 一字宽边式波导定向耦合器,20 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz
  • WR-62 一字宽边式波导定向耦合器,20 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHzWR-62 一字宽边式波导定向耦合器,20 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz
  • 说明WR-62 一字宽边式波导定向耦合器,20 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz
  • 说明WR-62 一字宽边式波导定向耦合器,20 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz

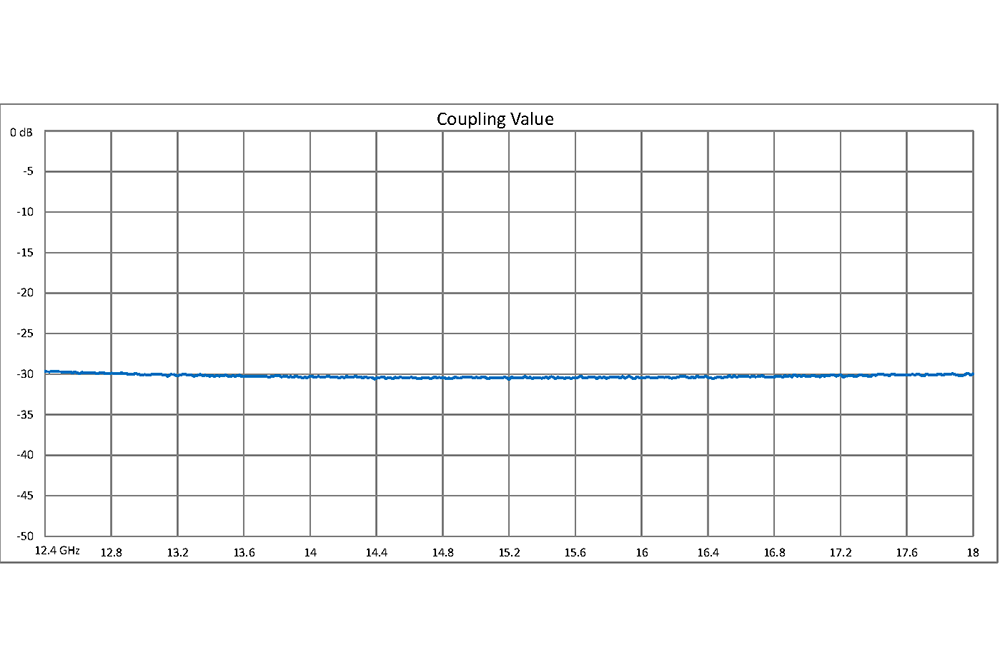

WR-62 一字宽边式波导定向耦合器,30 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz   PEWCP1013

WR-62

12.4 - 18

一字宽边式

30 dB

40 dB

1.05:1

0.15 dB

UG-419/U方盖
  • 说明WR-62 一字宽边式波导定向耦合器,30 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz
  • WR-62 一字宽边式波导定向耦合器,30 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHzWR-62 一字宽边式波导定向耦合器,30 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz
  • 说明WR-62 一字宽边式波导定向耦合器,30 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz
  • 说明WR-62 一字宽边式波导定向耦合器,30 dB，UG-419/U方盖法兰，E平面耦合端口，12.4 GHz~18 GHz

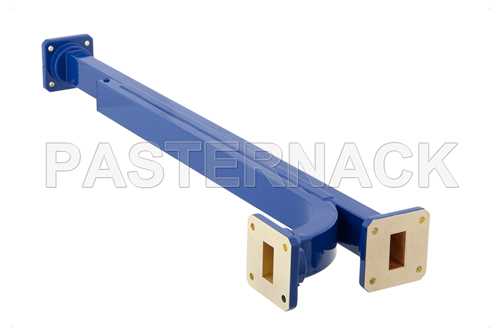

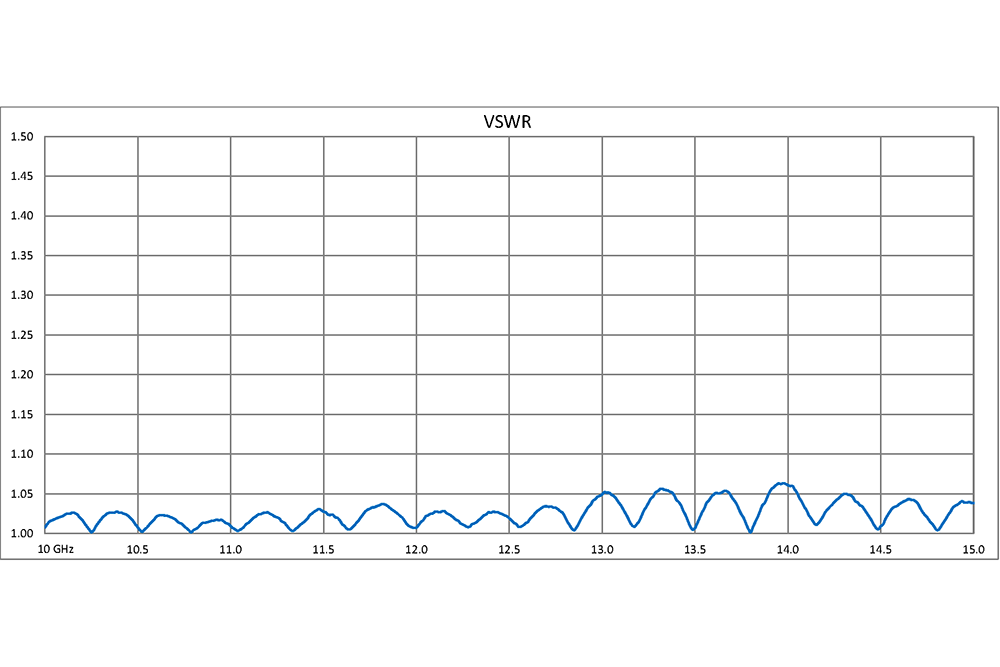

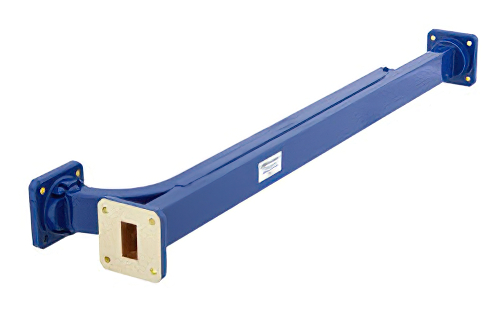

WR-75 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz   PEWCP1014

WR-75

10 - 15

一字宽边式

10 dB

40 dB

1.05:1

0.15 dB

方盖
  • 说明WR-75 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz
  • WR-75 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHzWR-75 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz
  • 说明WR-75 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz
  • 说明WR-75 一字宽边式波导定向耦合器，10 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz

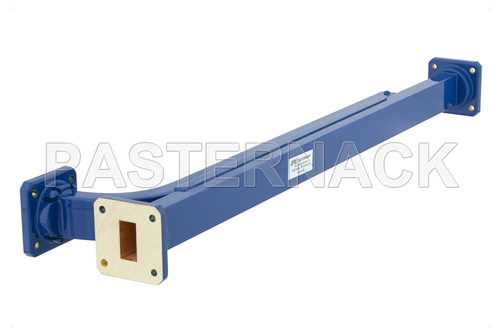

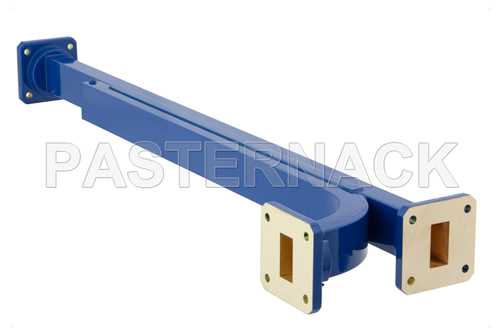

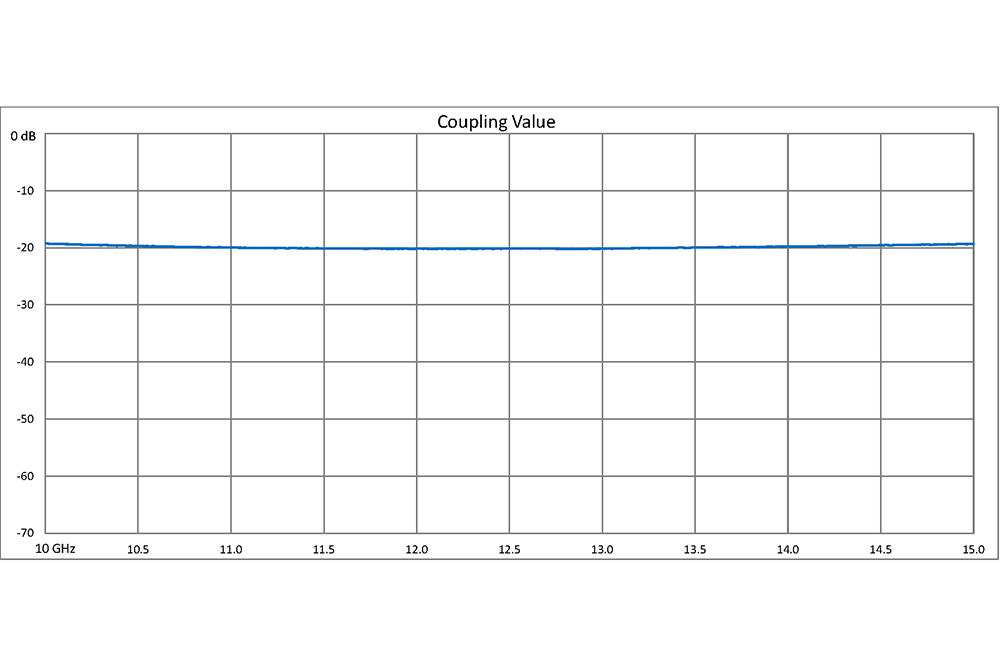

WR-75 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz   PEWCP1015

WR-75

10 - 15

一字宽边式

20 dB

40 dB

1.05:1

0.15 dB

方盖
  • 说明WR-75 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz
  • WR-75 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHzWR-75 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz
  • 说明WR-75 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz
  • 说明WR-75 一字宽边式波导定向耦合器，20 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz

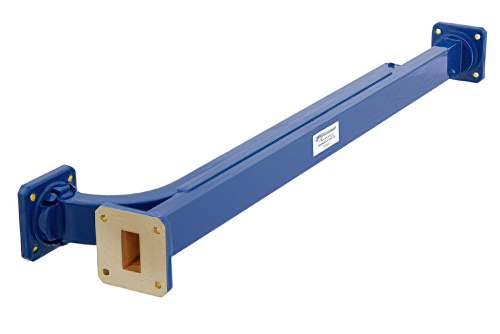

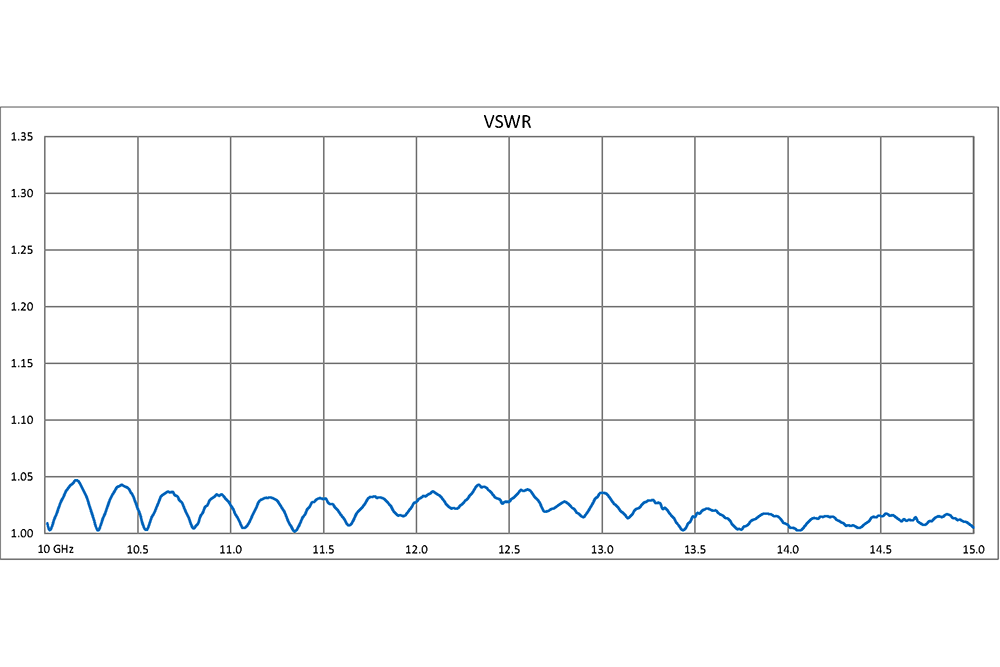

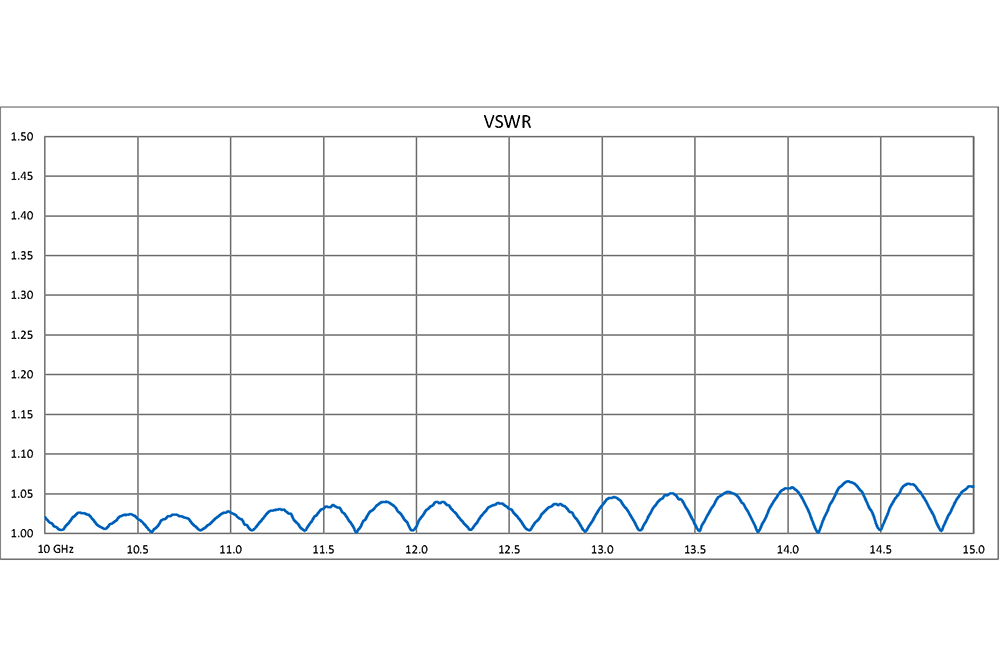

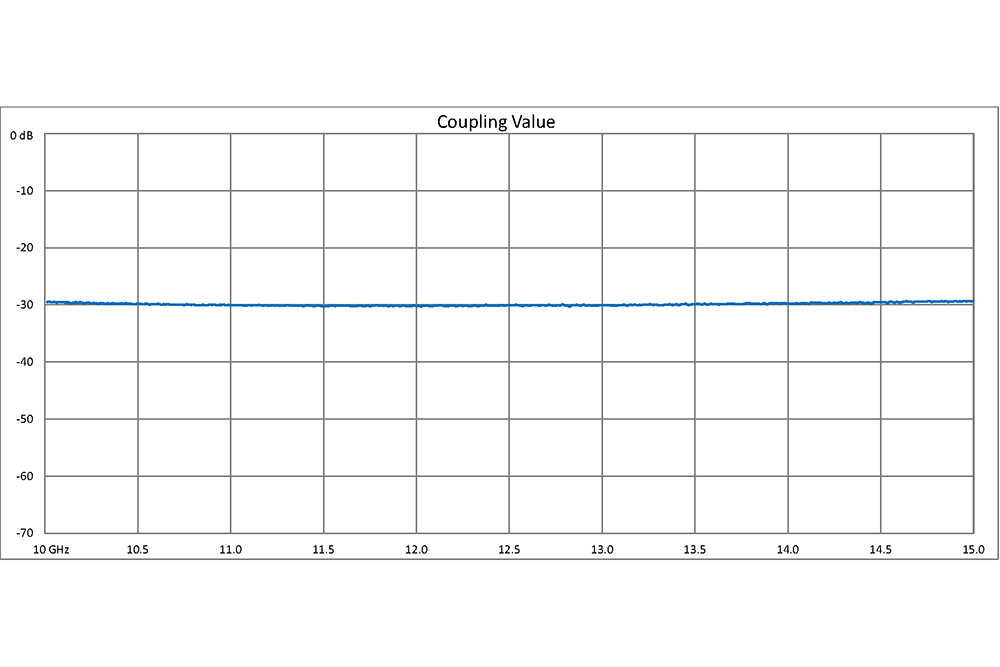

WR-75 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz   PEWCP1016

WR-75

10 - 15

一字宽边式

30 dB

40 dB

1.05:1

0.15 dB

方盖
  • 说明WR-75 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz
  • WR-75 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHzWR-75 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz
  • 说明WR-75 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz
  • 说明WR-75 一字宽边式波导定向耦合器，30 dB，方盖法兰，E平面耦合端口，10 GHz~15 GHz


WR-90 一字宽边式波导定向耦合器，10 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz   PEWCP1017

WR-90

8.2 - 12.4

一字宽边式

10 dB

40 dB

1.05:1

0.15 dB

UG-39/U方盖
  • 说明WR-90 一字宽边式波导定向耦合器，10 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • WR-90 一字宽边式波导定向耦合器，10 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHzWR-90 一字宽边式波导定向耦合器，10 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，10 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，10 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz

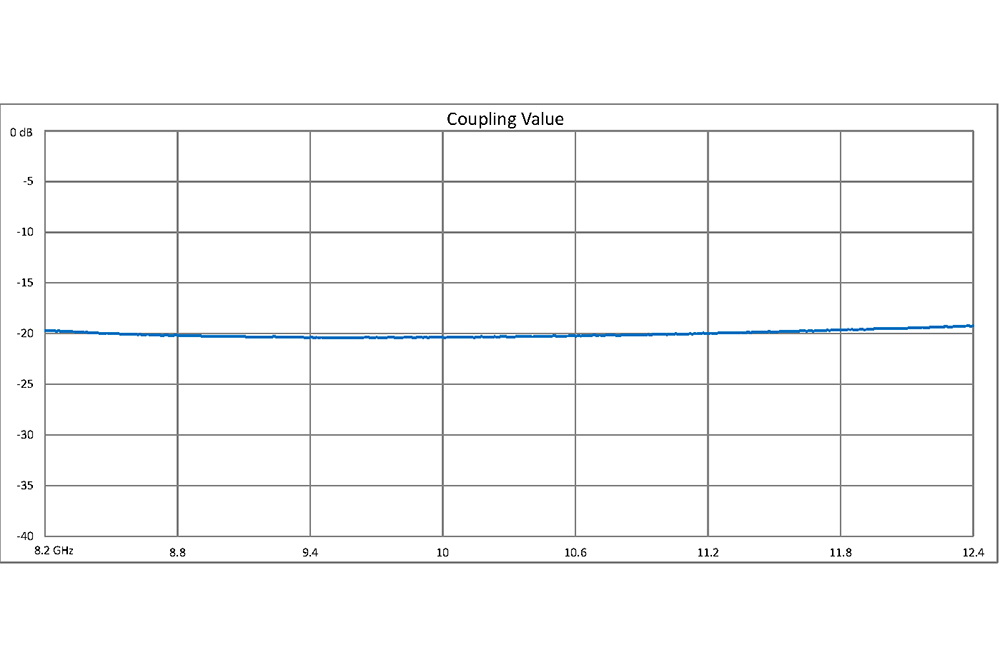

WR-90 一字宽边式波导定向耦合器，20 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz   PEWCP1018

WR-90

8.2 - 12.4

一字宽边式

20 dB

40 dB

1.05:1

0.15 dB

UG-39/U方盖
  • 说明WR-90 一字宽边式波导定向耦合器，20 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • WR-90 一字宽边式波导定向耦合器，20 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHzWR-90 一字宽边式波导定向耦合器，20 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，20 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，20 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz


WR-90 一字宽边式波导定向耦合器，30 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz   PEWCP1019

WR-90

8.2 - 12.4

一字宽边式

30 dB

40 dB

1.05:1

0.15 dB

UG-39/U方盖
  • 说明WR-90 一字宽边式波导定向耦合器，30 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • WR-90 一字宽边式波导定向耦合器，30 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHzWR-90 一字宽边式波导定向耦合器，30 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，30 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，30 dB，UG-39/U方盖法兰，E平面耦合端口，8.2 GHz~12.4 GHz

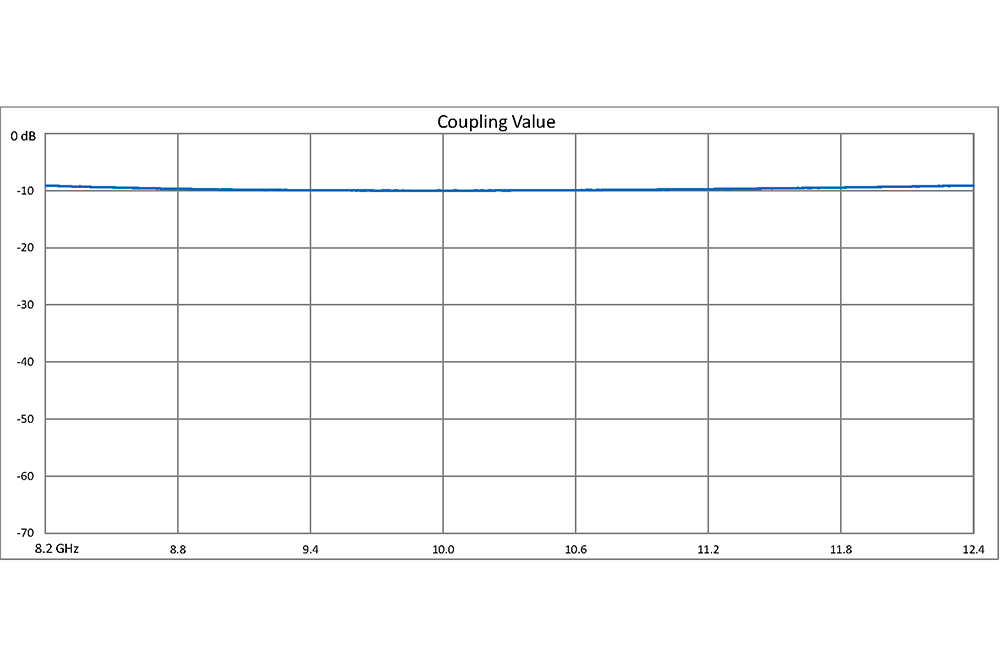

WR-90 一字宽边式波导定向耦合器，10 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz   PEWCP1020

WR-90

8.2 - 12.4

一字宽边式

10 dB

40 dB

1.05:1

0.15 dB

CPR-90G
  • 说明WR-90 一字宽边式波导定向耦合器，10 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • WR-90 一字宽边式波导定向耦合器，10 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHzWR-90 一字宽边式波导定向耦合器，10 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，10 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，10 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz


WR-90 一字宽边式波导定向耦合器，20 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz   PEWCP1021

WR-90

8.2 - 12.4

一字宽边式

20 dB

40 dB

1.05:1

0.15 dB

CPR-90G
  • 说明WR-90 一字宽边式波导定向耦合器，20 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • WR-90 一字宽边式波导定向耦合器，20 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHzWR-90 一字宽边式波导定向耦合器，20 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，20 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，20 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz


WR-90 一字宽边式波导定向耦合器，30 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz   PEWCP1022

WR-90

8.2 - 12.4

一字宽边式

30 dB

40 dB

1.05:1

0.15 dB

CPR-90G
  • 说明WR-90 一字宽边式波导定向耦合器，30 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • WR-90 一字宽边式波导定向耦合器，30 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHzWR-90 一字宽边式波导定向耦合器，30 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，30 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz
  • 说明WR-90 一字宽边式波导定向耦合器，30 dB，CPR-90G槽面法兰，E平面耦合端口，8.2 GHz~12.4 GHz

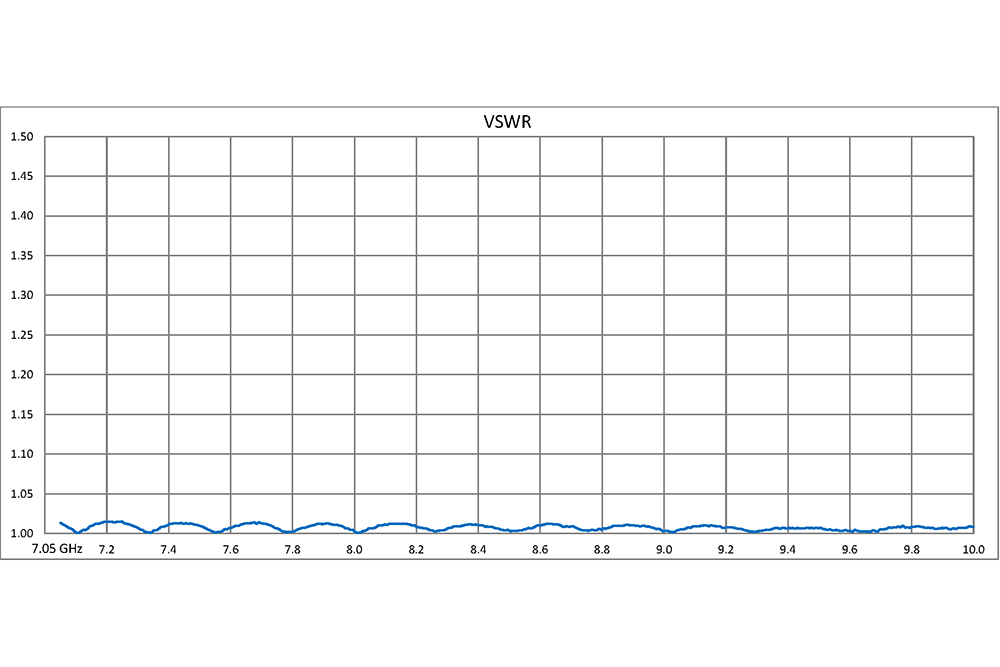

WR-112 一字宽边式波导定向耦合器，10 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz   PEWCP1023

WR-112

7.05 - 10

一字宽边式

10 dB

40 dB

1.05:1

0.15 dB

UG-51/U方盖
  • 说明WR-112 一字宽边式波导定向耦合器，10 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz
  • WR-112 一字宽边式波导定向耦合器，10 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHzWR-112 一字宽边式波导定向耦合器，10 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，10 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，10 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz

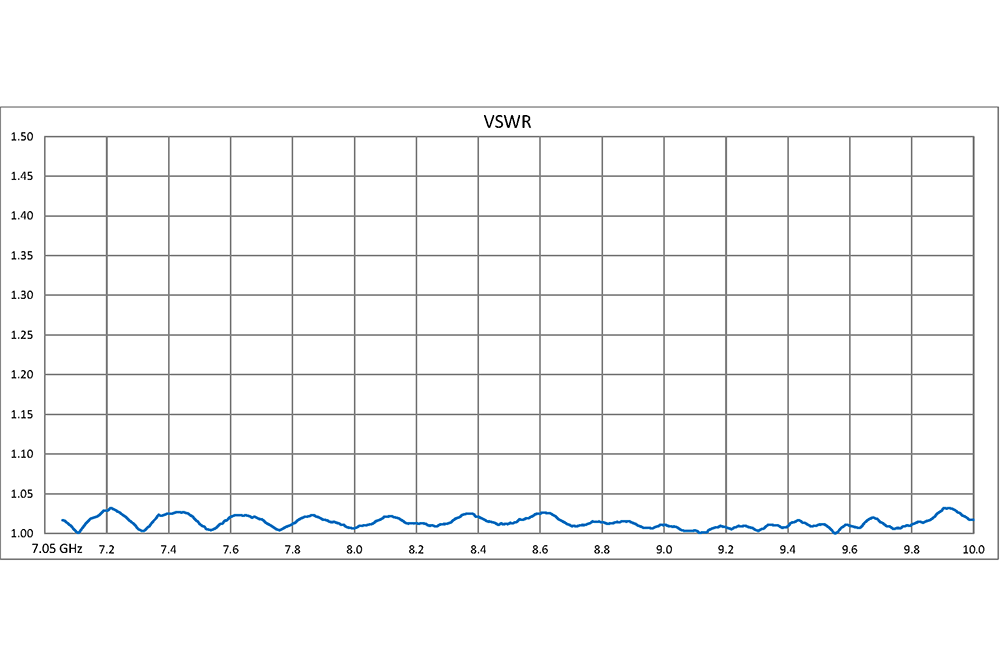

WR-112 一字宽边式波导定向耦合器，20 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz   PEWCP1024

WR-112

7.05 - 10

一字宽边式

20 dB

40 dB

1.05:1

0.15 dB

UG-51/U方盖
  • 说明WR-112 一字宽边式波导定向耦合器，20 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz
  • WR-112 一字宽边式波导定向耦合器，20 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHzWR-112 一字宽边式波导定向耦合器，20 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，20 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，20 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz

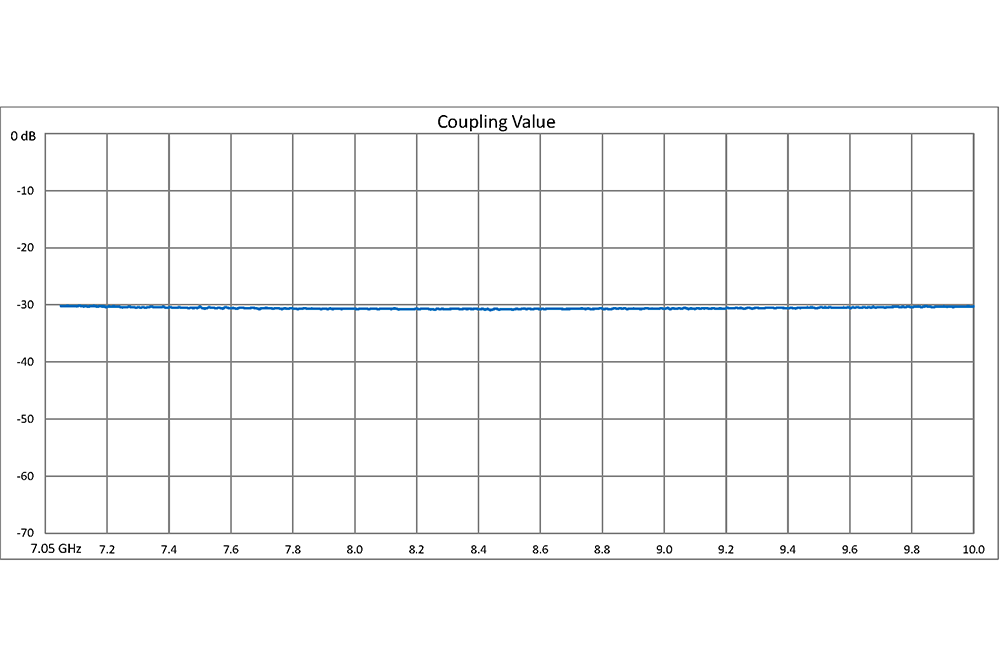

WR-112 一字宽边式波导定向耦合器，30 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz   PEWCP1025

WR-112

7.05 - 10

一字宽边式

30 dB

40 dB

1.05:1

0.15 dB

UG-51/U方盖
  • 说明WR-112 一字宽边式波导定向耦合器，30 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz
  • WR-112 一字宽边式波导定向耦合器，30 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHzWR-112 一字宽边式波导定向耦合器，30 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，30 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，30 dB波，UG-51/U方盖法兰，E平面耦合端口，7.05 GHz~10 GHz

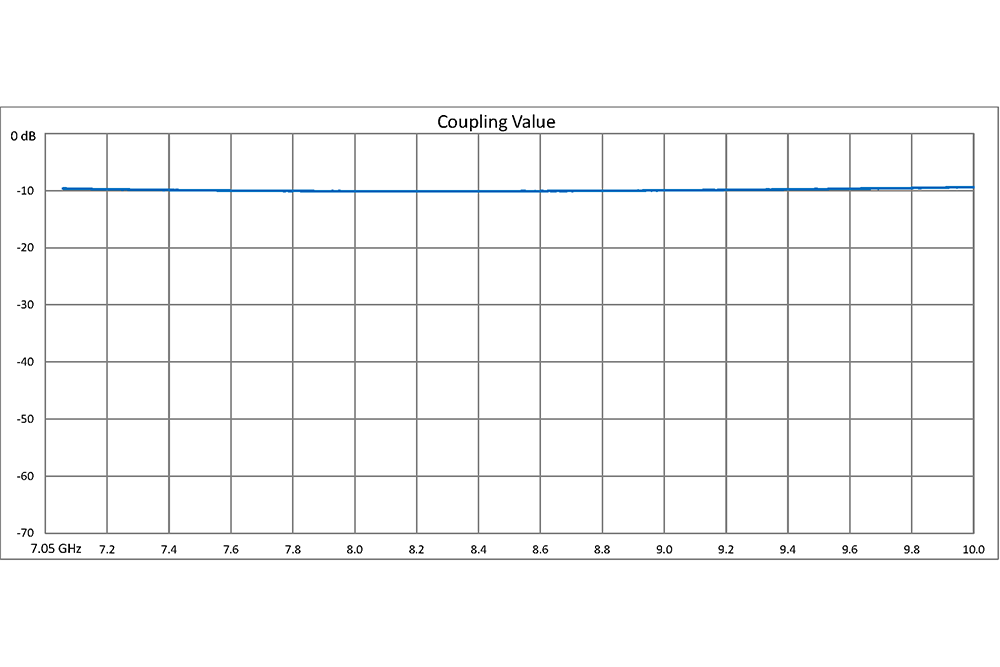

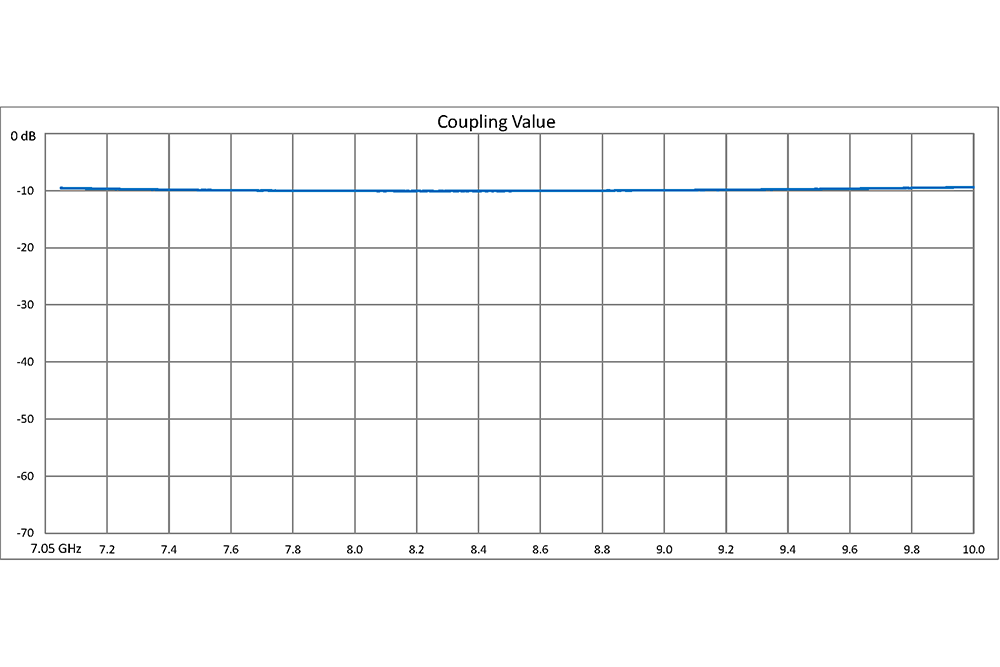

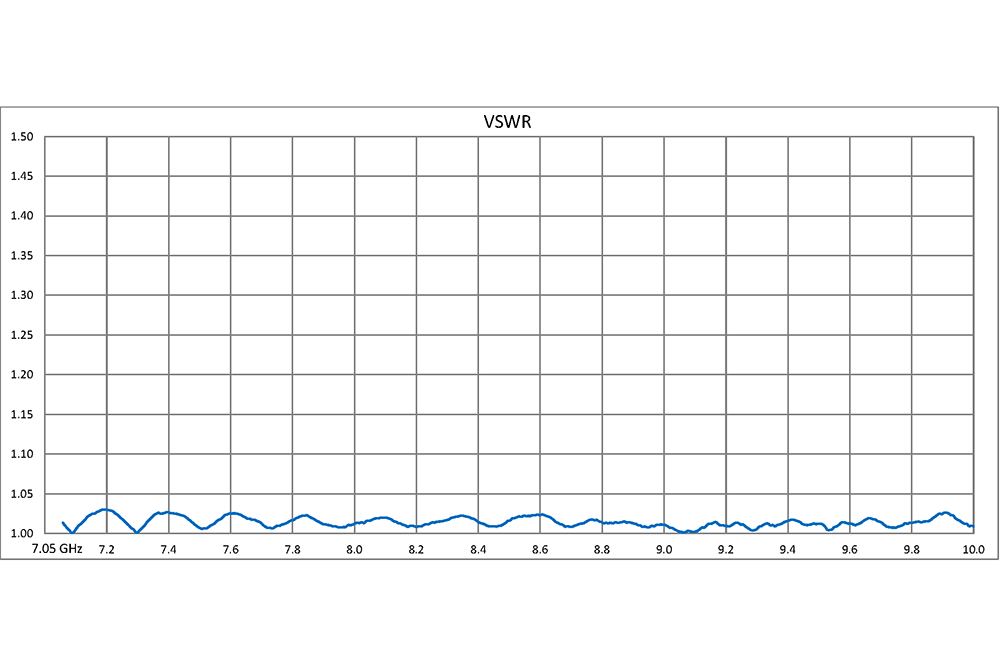

WR-112 一字宽边式波导定向耦合器，10 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz   PEWCP1026

WR-112

7.05 - 10

一字宽边式

10 dB

40 dB

1.05:1

0.15 dB

CPR-112G
  • 说明WR-112 一字宽边式波导定向耦合器，10 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz
  • WR-112 一字宽边式波导定向耦合器，10 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHzWR-112 一字宽边式波导定向耦合器，10 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，10 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，10 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz


WR-112 一字宽边式波导定向耦合器，20 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz   PEWCP1027

WR-112

7.05 - 10

一字宽边式

20 dB

40 dB

1.05:1

0.15 dB

CPR-112G
  • 说明WR-112 一字宽边式波导定向耦合器，20 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz
  • WR-112 一字宽边式波导定向耦合器，20 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHzWR-112 一字宽边式波导定向耦合器，20 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，20 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，20 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz

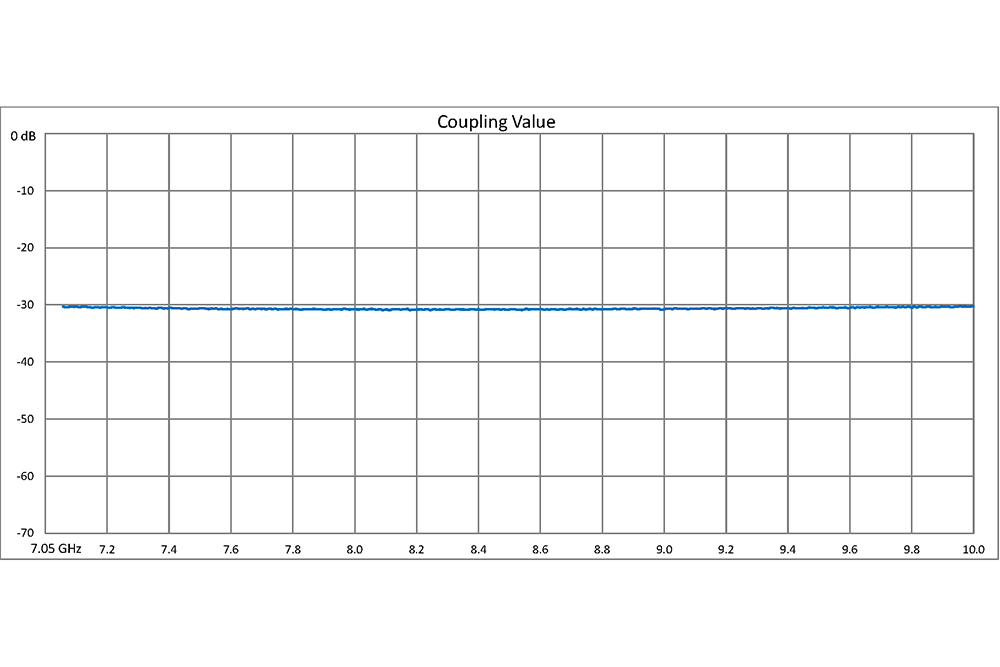

WR-112 一字宽边式波导定向耦合器，30 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz   PEWCP1028

WR-112

7.05 - 10

一字宽边式

30 dB

40 dB

1.05:1

0.15 dB

CPR-112G
  • 说明WR-112 一字宽边式波导定向耦合器，30 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz
  • WR-112 一字宽边式波导定向耦合器，30 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHzWR-112 一字宽边式波导定向耦合器，30 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，30 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz
  • 说明WR-112 一字宽边式波导定向耦合器，30 dB波，CPR-112G槽面法兰，E平面耦合端口，7.05 GHz~10 GHz

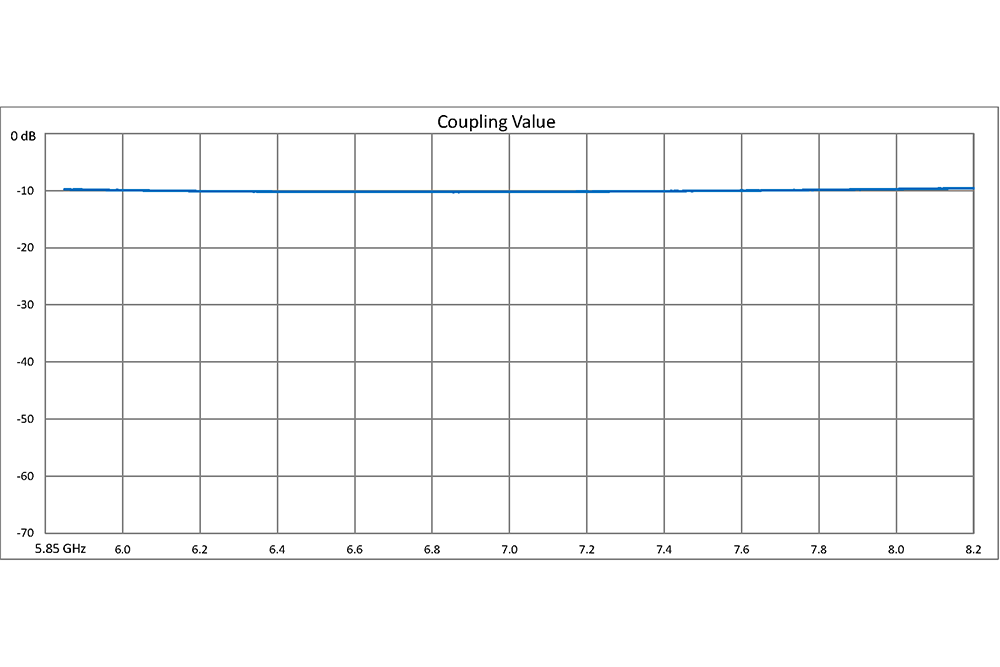

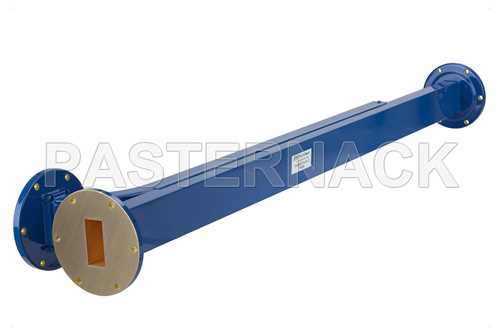

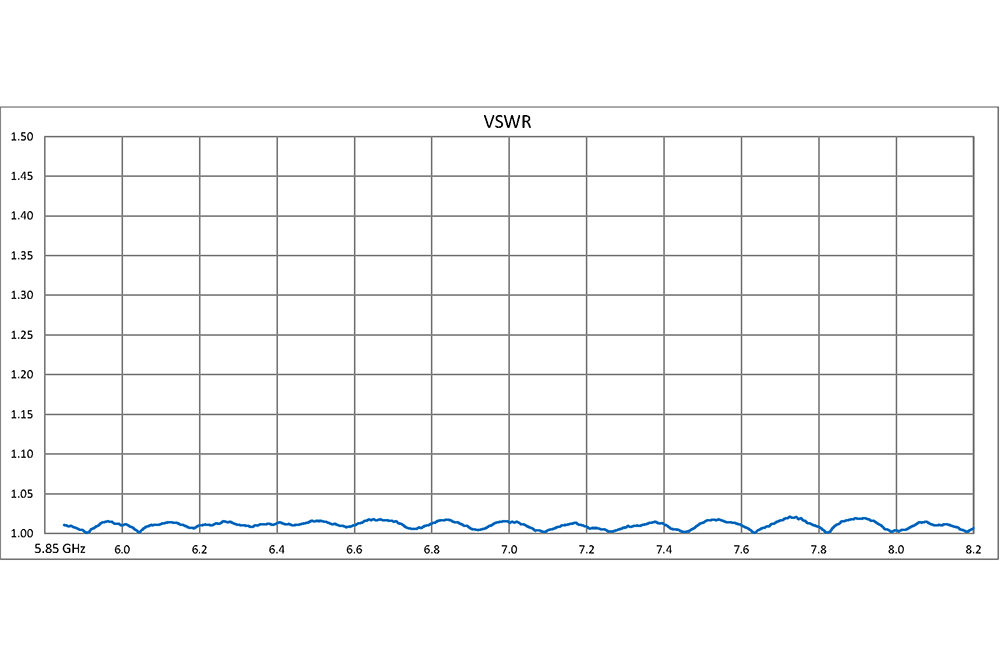

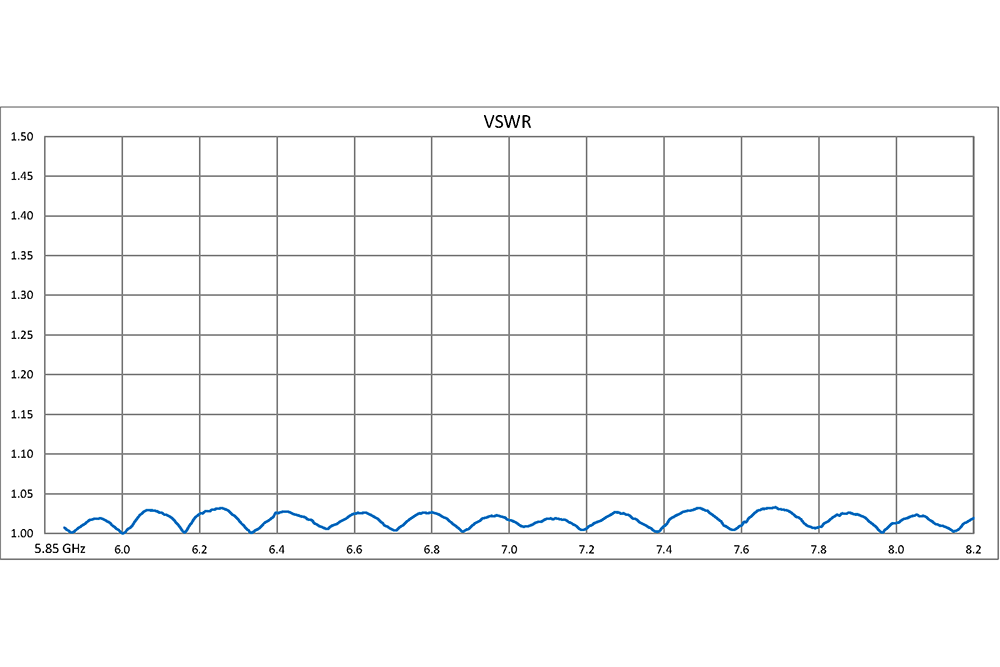

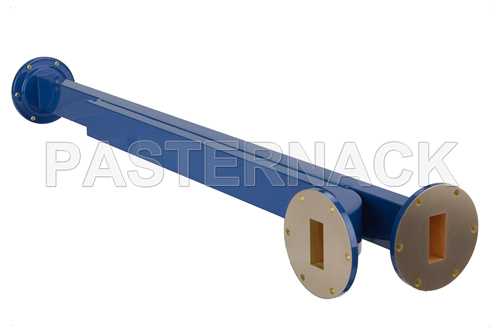

WR-137 一字宽边式波导定向耦合器，10 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz   PEWCP1029

WR-137

5.85 - 8.2

一字宽边式

10 dB

40 dB

1.05:1

0.15 dB

UG-344/U圆盖
  • 说明WR-137 一字宽边式波导定向耦合器，10 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • WR-137 一字宽边式波导定向耦合器，10 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHzWR-137 一字宽边式波导定向耦合器，10 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，10 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，10 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz

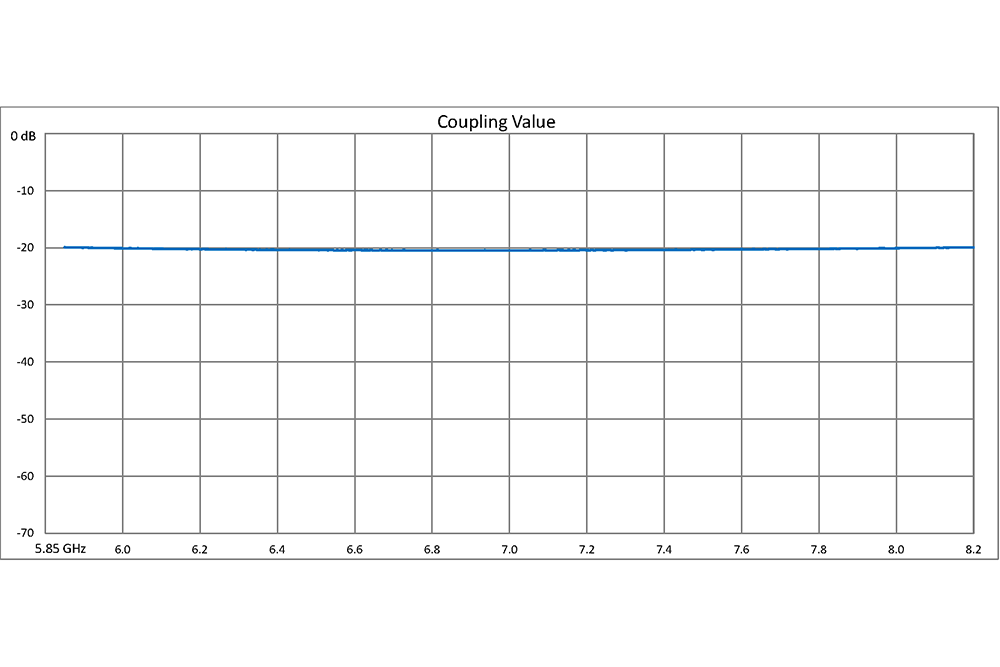

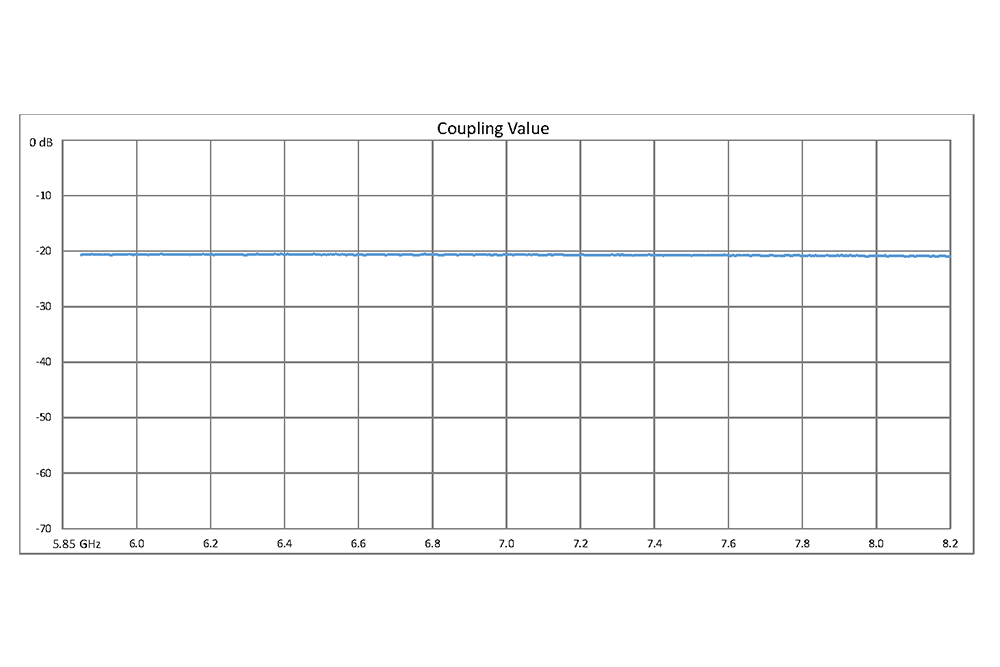

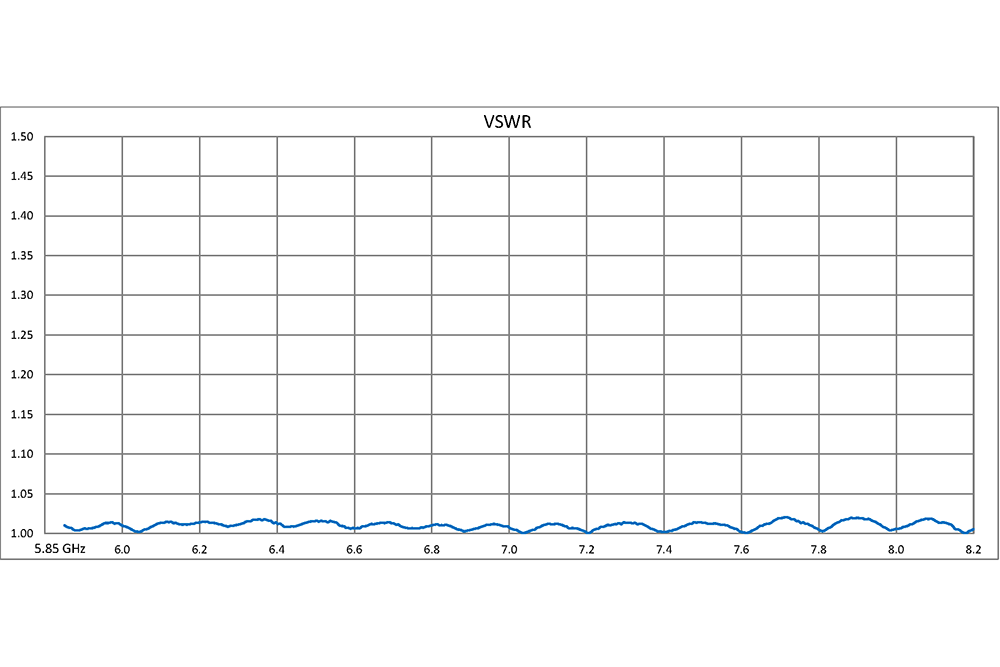

WR-137 一字宽边式波导定向耦合器，20 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz   PEWCP1030

WR-137

5.85 - 8.2

一字宽边式

20 dB

40 dB

1.05:1

0.15 dB

UG-344/U圆盖
  • 说明WR-137 一字宽边式波导定向耦合器，20 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • WR-137 一字宽边式波导定向耦合器，20 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHzWR-137 一字宽边式波导定向耦合器，20 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，20 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，20 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz

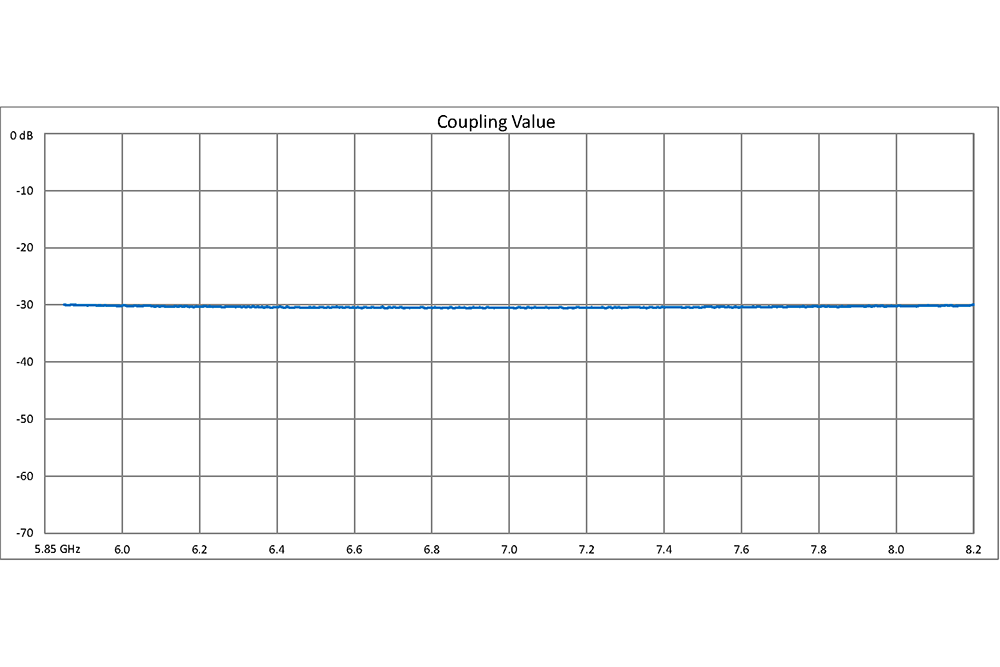

WR-137 一字宽边式波导定向耦合器，30 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz   PEWCP1031

WR-137

5.85 - 8.2

一字宽边式

30 dB

40 dB

1.05:1

0.15 dB

UG-344/U圆盖
  • 说明WR-137 一字宽边式波导定向耦合器，30 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • WR-137 一字宽边式波导定向耦合器，30 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHzWR-137 一字宽边式波导定向耦合器，30 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，30 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，30 dB，UG-344/U圆盖法兰，E平面耦合端口，5.85 GHz~8.2 GHz


WR-137 一字宽边式波导定向耦合器，10 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz   PEWCP1032

WR-137

5.85 - 8.2

一字宽边式

10 dB

40 dB

1.05:1

0.15 dB

CPR-137G
  • 说明WR-137 一字宽边式波导定向耦合器，10 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • WR-137 一字宽边式波导定向耦合器，10 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHzWR-137 一字宽边式波导定向耦合器，10 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，10 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，10 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz


WR-137 一字宽边式波导定向耦合器，20 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz   PEWCP1033

WR-137

5.85 - 8.2

一字宽边式

20 dB

40 dB

1.05:1

0.15 dB

CPR-137G
  • 说明WR-137 一字宽边式波导定向耦合器，20 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • WR-137 一字宽边式波导定向耦合器，20 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHzWR-137 一字宽边式波导定向耦合器，20 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，20 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，20 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz


WR-137 一字宽边式波导定向耦合器，30 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz   PEWCP1034

WR-137

5.85 - 8.2

一字宽边式

30 dB

40 dB

1.05:1

0.15 dB

CPR-137G
  • 说明WR-137 一字宽边式波导定向耦合器，30 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • WR-137 一字宽边式波导定向耦合器，30 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHzWR-137 一字宽边式波导定向耦合器，30 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，30 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz
  • 说明WR-137 一字宽边式波导定向耦合器，30 dB波，CPR-137G槽面法兰，E平面耦合端口，5.85 GHz~8.2 GHz


十字交叉式耦合器设计

WR-34 十字交叉式波导耦合器，20 dB，UG-1530/U方盖法兰，22 GHz~33 GHz   PEWCP1035

WR-34

22 - 33

十字交叉式

20 dB

20 dB

1.05:1

0.1 dB

UG-1530/U方盖
  • 说明WR-34 十字交叉式波导耦合器，20 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • WR-34 十字交叉式波导耦合器，20 dB，UG-1530/U方盖法兰，22 GHz~33 GHzWR-34 十字交叉式波导耦合器，20 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • 说明WR-34 十字交叉式波导耦合器，20 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • 说明WR-34 十字交叉式波导耦合器，20 dB，UG-1530/U方盖法兰，22 GHz~33 GHz


WR-34 十字交叉式波导耦合器，30 dB，UG-1530/U方盖法兰，22 GHz~33 GHz   PEWCP1036

WR-34

22 - 33

十字交叉式

30 dB

20 dB

1.05:1

0.1 dB

UG-1530/U方盖
  • 说明WR-34 十字交叉式波导耦合器，30 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • WR-34 十字交叉式波导耦合器，30 dB，UG-1530/U方盖法兰，22 GHz~33 GHzWR-34 十字交叉式波导耦合器，30 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • 说明WR-34 十字交叉式波导耦合器，30 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • 说明WR-34 十字交叉式波导耦合器，30 dB，UG-1530/U方盖法兰，22 GHz~33 GHz


WR-34 十字交叉式波导耦合器，40 dB，UG-1530/U方盖法兰，22 GHz~33 GHz   PEWCP1037

WR-34

22 - 33

十字交叉式

40 dB

25 dB

1.05:1

0.1 dB

UG-1530/U方盖
  • 说明WR-34 十字交叉式波导耦合器，40 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • WR-34 十字交叉式波导耦合器，40 dB，UG-1530/U方盖法兰，22 GHz~33 GHzWR-34 十字交叉式波导耦合器，40 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • 说明WR-34 十字交叉式波导耦合器，40 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • 说明WR-34 十字交叉式波导耦合器，40 dB，UG-1530/U方盖法兰，22 GHz~33 GHz


WR-34 十字交叉式波导耦合器，50 dB，UG-1530/U方盖法兰，22 GHz~33 GHz   PEWCP1038

WR-34

22 - 33

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

UG-1530/U方盖
  • 说明WR-34 十字交叉式波导耦合器，50 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • WR-34 十字交叉式波导耦合器，50 dB，UG-1530/U方盖法兰，22 GHz~33 GHzWR-34 十字交叉式波导耦合器，50 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • 说明WR-34 十字交叉式波导耦合器，50 dB，UG-1530/U方盖法兰，22 GHz~33 GHz
  • 说明WR-34 十字交叉式波导耦合器，50 dB，UG-1530/U方盖法兰，22 GHz~33 GHz

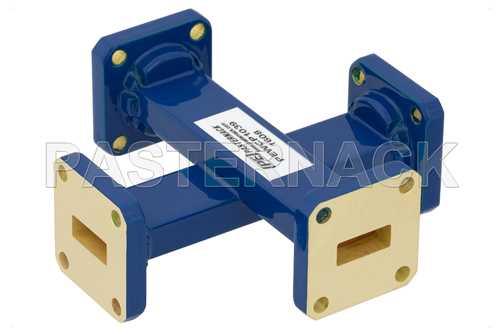

WR-42 十字交叉式波导耦合器，20 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz   PEWCP1039

WR-42

18 - 26.5

十字交叉式

20 dB

30 dB

1.05:1

0.1 dB

UG-595/U方盖
  • 说明WR-42 十字交叉式波导耦合器，20 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • WR-42 十字交叉式波导耦合器，20 dB，UG-595/U方盖法兰，18 GHz~26.5 GHzWR-42 十字交叉式波导耦合器，20 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • 说明WR-42 十字交叉式波导耦合器，20 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • 说明WR-42 十字交叉式波导耦合器，20 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz


WR-42 十字交叉式波导耦合器，30 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz   PEWCP1040

WR-42

18 - 26.5

十字交叉式

30 dB

20 dB

1.05:1

0.1 dB

UG-595/U方盖
  • 说明WR-42 十字交叉式波导耦合器，30 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • WR-42 十字交叉式波导耦合器，30 dB，UG-595/U方盖法兰，18 GHz~26.5 GHzWR-42 十字交叉式波导耦合器，30 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • 说明WR-42 十字交叉式波导耦合器，30 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • 说明WR-42 十字交叉式波导耦合器，30 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz

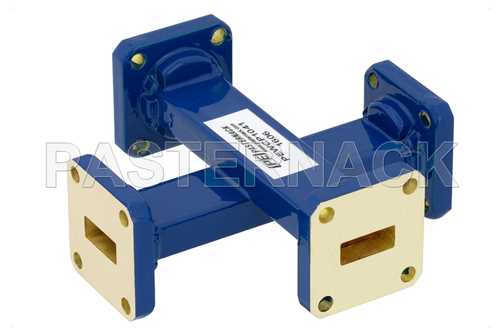

WR-42 十字交叉式波导耦合器，40 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz   PEWCP1041

WR-42

18 - 26.5

十字交叉式

40 dB

20 dB

1.05:1

0.1 dB

UG-595/U方盖
  • 说明WR-42 十字交叉式波导耦合器，40 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • WR-42 十字交叉式波导耦合器，40 dB，UG-595/U方盖法兰，18 GHz~26.5 GHzWR-42 十字交叉式波导耦合器，40 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • 说明WR-42 十字交叉式波导耦合器，40 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • 说明WR-42 十字交叉式波导耦合器，40 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz


WR-42 十字交叉式波导耦合器，50 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz   PEWCP1042

WR-42

18 - 26.5

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

UG-595/U方盖
  • 说明WR-42 十字交叉式波导耦合器，50 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • WR-42 十字交叉式波导耦合器，50 dB，UG-595/U方盖法兰，18 GHz~26.5 GHzWR-42 十字交叉式波导耦合器，50 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • 说明WR-42 十字交叉式波导耦合器，50 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz
  • 说明WR-42 十字交叉式波导耦合器，50 dB，UG-595/U方盖法兰，18 GHz~26.5 GHz

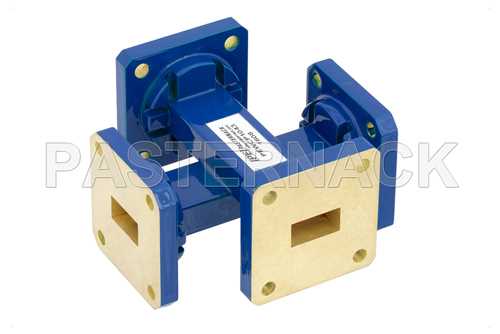

WR-51 十字交叉式波导耦合器，20 dB，方盖法兰，15 GHz~22 GHz   PEWCP1043

WR-51

15 - 22

十字交叉式

20 dB

20 dB

1.05:1

0.1 dB

方盖
  • 说明WR-51 十字交叉式波导耦合器，20 dB，方盖法兰，15 GHz~22 GHz
  • WR-51 十字交叉式波导耦合器，20 dB，方盖法兰，15 GHz~22 GHzWR-51 十字交叉式波导耦合器，20 dB，方盖法兰，15 GHz~22 GHz
  • 说明WR-51 十字交叉式波导耦合器，20 dB，方盖法兰，15 GHz~22 GHz
  • 说明WR-51 十字交叉式波导耦合器，20 dB，方盖法兰，15 GHz~22 GHz

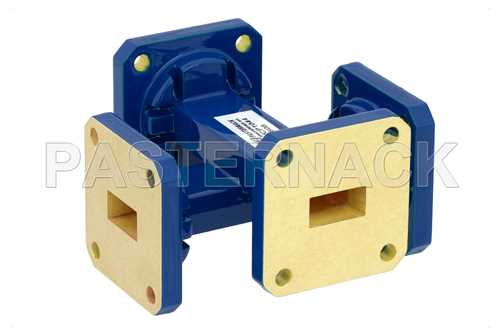

WR-51 十字交叉式波导耦合器，30 dB，方盖法兰，15 GHz~22 GHz   PEWCP1044

WR-51

15 - 22

十字交叉式

30 dB

30 dB

1.05:1

0.1 dB

方盖
  • 说明WR-51 十字交叉式波导耦合器，30 dB，方盖法兰，15 GHz~22 GHz
  • WR-51 十字交叉式波导耦合器，30 dB，方盖法兰，15 GHz~22 GHzWR-51 十字交叉式波导耦合器，30 dB，方盖法兰，15 GHz~22 GHz
  • 说明WR-51 十字交叉式波导耦合器，30 dB，方盖法兰，15 GHz~22 GHz
  • 说明WR-51 十字交叉式波导耦合器，30 dB，方盖法兰，15 GHz~22 GHz


WR-51 十字交叉式波导耦合器，40 dB，方盖法兰，15 GHz~22 GHz   PEWCP1045

WR-51

15 - 22

十字交叉式

40 dB

30 dB

1.05:1

0.1 dB

方盖
  • 说明WR-51 十字交叉式波导耦合器，40 dB，方盖法兰，15 GHz~22 GHz
  • WR-51 十字交叉式波导耦合器，40 dB，方盖法兰，15 GHz~22 GHzWR-51 十字交叉式波导耦合器，40 dB，方盖法兰，15 GHz~22 GHz
  • 说明WR-51 十字交叉式波导耦合器，40 dB，方盖法兰，15 GHz~22 GHz
  • 说明WR-51 十字交叉式波导耦合器，40 dB，方盖法兰，15 GHz~22 GHz

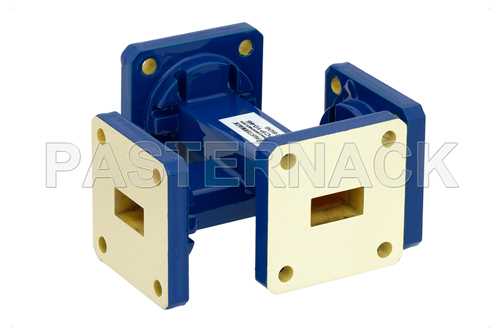

WR-51 十字交叉式波导耦合器，50 dB，方盖法兰，15 GHz~22 GHz   PEWCP1046

WR-51

15 - 22

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

方盖
  • 说明WR-51 十字交叉式波导耦合器，50 dB，方盖法兰，15 GHz~22 GHz
  • WR-51 十字交叉式波导耦合器，50 dB，方盖法兰，15 GHz~22 GHzWR-51 十字交叉式波导耦合器，50 dB，方盖法兰，15 GHz~22 GHz
  • 说明WR-51 十字交叉式波导耦合器，50 dB，方盖法兰，15 GHz~22 GHz
  • 说明WR-51 十字交叉式波导耦合器，50 dB，方盖法兰，15 GHz~22 GHz

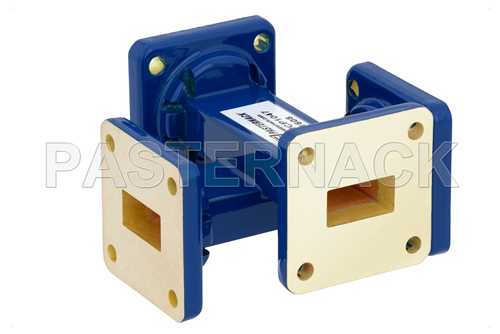

WR-62 十字交叉式波导耦合器，20 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz   PEWCP1047

WR-62

12.4 - 18

十字交叉式

20 dB

20 dB

1.05:1

0.1 dB

UG-419/U方盖
  • 说明WR-62 十字交叉式波导耦合器，20 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • WR-62 十字交叉式波导耦合器，20 dB，UG-419/U方盖法兰，12.4 GHz~18 GHzWR-62 十字交叉式波导耦合器，20 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • 说明WR-62 十字交叉式波导耦合器，20 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • 说明WR-62 十字交叉式波导耦合器，20 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz

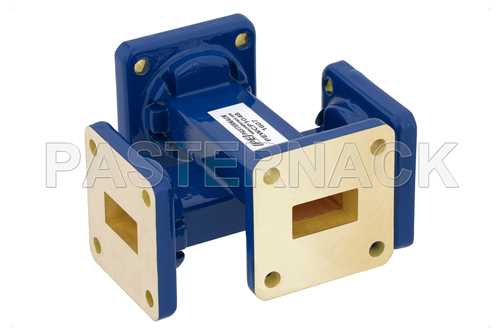

WR-62 十字交叉式波导耦合器，30 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz   PEWCP1048

WR-62

12.4 - 18

十字交叉式

30 dB

10 dB

1.05:1

0.1 dB

UG-419/U方盖
  • 说明WR-62 十字交叉式波导耦合器，30 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • WR-62 十字交叉式波导耦合器，30 dB，UG-419/U方盖法兰，12.4 GHz~18 GHzWR-62 十字交叉式波导耦合器，30 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • 说明WR-62 十字交叉式波导耦合器，30 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • 说明WR-62 十字交叉式波导耦合器，30 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz

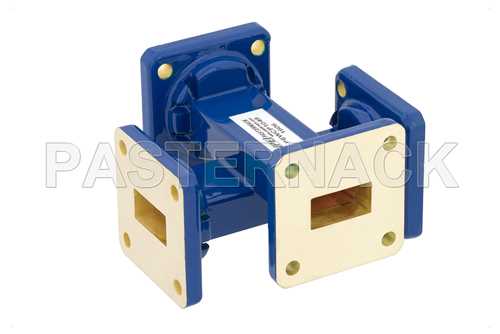

WR-62 十字交叉式波导耦合器，40 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz   PEWCP1049

WR-62

12.4 - 18

十字交叉式

40 dB

30 dB

1.05:1

0.1 dB

UG-419/U方盖
  • 说明WR-62 十字交叉式波导耦合器，40 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • WR-62 十字交叉式波导耦合器，40 dB，UG-419/U方盖法兰，12.4 GHz~18 GHzWR-62 十字交叉式波导耦合器，40 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • 说明WR-62 十字交叉式波导耦合器，40 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • 说明WR-62 十字交叉式波导耦合器，40 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz

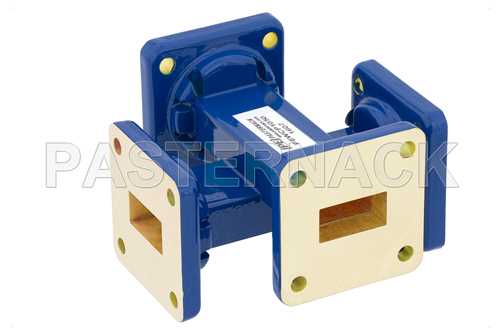

WR-62 十字交叉式波导耦合器，50 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz   PEWCP1050

WR-62

12.4 - 18

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

UG-419/U方盖
  • 说明WR-62 十字交叉式波导耦合器，50 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • WR-62 十字交叉式波导耦合器，50 dB，UG-419/U方盖法兰，12.4 GHz~18 GHzWR-62 十字交叉式波导耦合器，50 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • 说明WR-62 十字交叉式波导耦合器，50 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz
  • 说明WR-62 十字交叉式波导耦合器，50 dB，UG-419/U方盖法兰，12.4 GHz~18 GHz

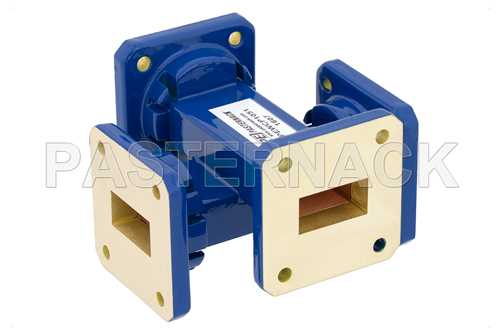

WR-75 十字交叉式波导耦合器，20 dB，方盖法兰，10 GHz~15 GHz   PEWCP1051

WR-75

10 - 15

十字交叉式

20 dB

25 dB

1.05:1

0.1 dB

方盖
  • 说明WR-75 十字交叉式波导耦合器，20 dB，方盖法兰，10 GHz~15 GHz
  • WR-75 十字交叉式波导耦合器，20 dB，方盖法兰，10 GHz~15 GHzWR-75 十字交叉式波导耦合器，20 dB，方盖法兰，10 GHz~15 GHz
  • 说明WR-75 十字交叉式波导耦合器，20 dB，方盖法兰，10 GHz~15 GHz
  • 说明WR-75 十字交叉式波导耦合器，20 dB，方盖法兰，10 GHz~15 GHz

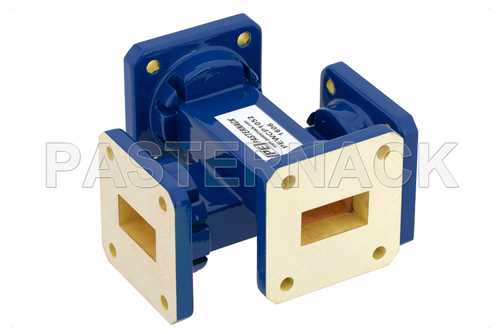

WR-75 十字交叉式波导耦合器，30 dB，方盖法兰，10 GHz~15 GHz   PEWCP1052

WR-75

10 - 15

十字交叉式

30 dB

25 dB

1.05:1

0.1 dB

方盖
  • 说明WR-75 十字交叉式波导耦合器，30 dB，方盖法兰，10 GHz~15 GHz
  • WR-75 十字交叉式波导耦合器，30 dB，方盖法兰，10 GHz~15 GHzWR-75 十字交叉式波导耦合器，30 dB，方盖法兰，10 GHz~15 GHz
  • 说明WR-75 十字交叉式波导耦合器，30 dB，方盖法兰，10 GHz~15 GHz
  • 说明WR-75 十字交叉式波导耦合器，30 dB，方盖法兰，10 GHz~15 GHz

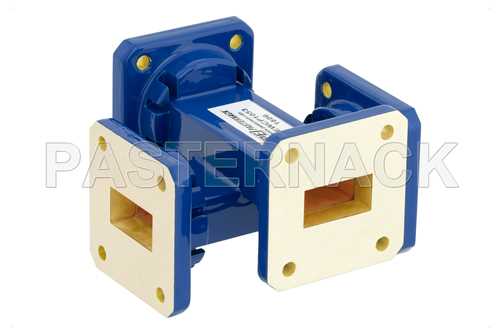

WR-75 十字交叉式波导耦合器，40 dB，方盖法兰，10 GHz~15 GHz   PEWCP1053

WR-75

10 - 15

十字交叉式

40 dB

15 dB

1.05:1

0.1 dB

方盖
  • 说明WR-75 十字交叉式波导耦合器，40 dB，方盖法兰，10 GHz~15 GHz
  • WR-75 十字交叉式波导耦合器，40 dB，方盖法兰，10 GHz~15 GHzWR-75 十字交叉式波导耦合器，40 dB，方盖法兰，10 GHz~15 GHz
  • 说明WR-75 十字交叉式波导耦合器，40 dB，方盖法兰，10 GHz~15 GHz
  • 说明WR-75 十字交叉式波导耦合器，40 dB，方盖法兰，10 GHz~15 GHz

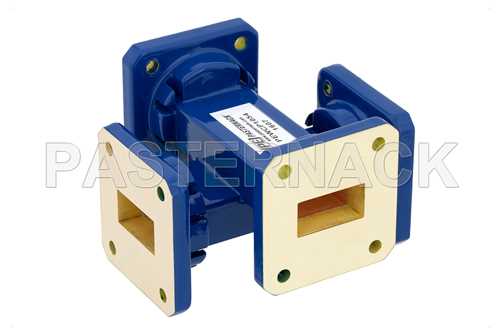

WR-75 十字交叉式波导耦合器，50 dB，方盖法兰，10 GHz~15 GHz   PEWCP1054

WR-75

10 - 15

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

方盖
  • 说明WR-75 十字交叉式波导耦合器，50 dB，方盖法兰，10 GHz~15 GHz
  • WR-75 十字交叉式波导耦合器，50 dB，方盖法兰，10 GHz~15 GHzWR-75 十字交叉式波导耦合器，50 dB，方盖法兰，10 GHz~15 GHz
  • 说明WR-75 十字交叉式波导耦合器，50 dB，方盖法兰，10 GHz~15 GHz
  • 说明WR-75 十字交叉式波导耦合器，50 dB，方盖法兰，10 GHz~15 GHz


WR-90 十字交叉式波导耦合器，20 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz   PEWCP1055

WR-90

8.2 - 12.4

十字交叉式

20 dB

20 dB

1.05:1

0.1 dB

UG-39/U方盖
  • 说明WR-90 十字交叉式波导耦合器，20 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • WR-90 十字交叉式波导耦合器，20 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHzWR-90 十字交叉式波导耦合器，20 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，20 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，20 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz

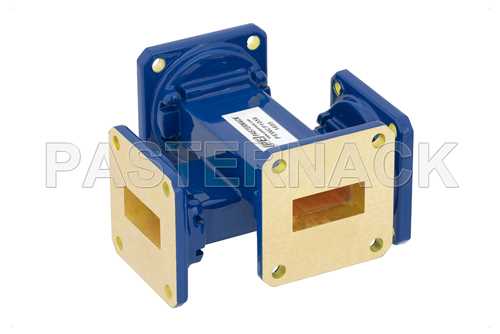

WR-90 十字交叉式波导耦合器，30 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz   PEWCP1056

WR-90

8.2 - 12.4

十字交叉式

30 dB

20 dB

1.05:1

0.1 dB

UG-39/U方盖
  • 说明WR-90 十字交叉式波导耦合器，30 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • WR-90 十字交叉式波导耦合器，30 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHzWR-90 十字交叉式波导耦合器，30 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，30 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，30 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz


WR-90 十字交叉式波导耦合器，40 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz   PEWCP1057

WR-90

8.2 - 12.4

十字交叉式

40 dB

10 dB

1.05:1

0.1 dB

UG-39/U方盖
  • 说明WR-90 十字交叉式波导耦合器，40 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • WR-90 十字交叉式波导耦合器，40 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHzWR-90 十字交叉式波导耦合器，40 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，40 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，40 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz

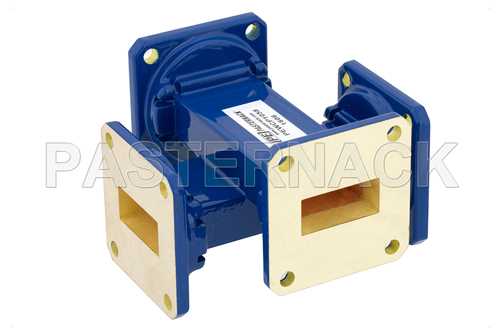

WR-90 十字交叉式波导耦合器，50 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz   PEWCP1058

WR-90

8.2 - 12.4

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

UG-39/U方盖
  • 说明WR-90 十字交叉式波导耦合器，50 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • WR-90 十字交叉式波导耦合器，50 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHzWR-90 十字交叉式波导耦合器，50 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，50 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，50 dB，UG-39/U方盖法兰，8.2 GHz~12.4 GHz


WR-90 十字交叉式波导耦合器，20 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz   PEWCP1059

WR-90

8.2 - 12.4

十字交叉式

20 dB

25 dB

1.05:1

0.1 dB

CPR-90G
  • 说明WR-90 十字交叉式波导耦合器，20 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • WR-90 十字交叉式波导耦合器，20 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHzWR-90 十字交叉式波导耦合器，20 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，20 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，20 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz

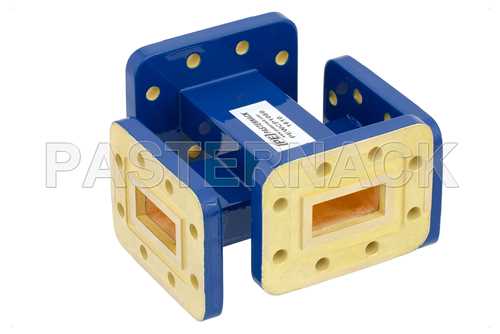

WR-90 十字交叉式波导耦合器，30 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz   PEWCP1060

WR-90

8.2 - 12.4

十字交叉式

30 dB

20 dB

1.05:1

0.1 dB

CPR-90G
  • 说明WR-90 十字交叉式波导耦合器，30 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • WR-90 十字交叉式波导耦合器，30 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHzWR-90 十字交叉式波导耦合器，30 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，30 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，30 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz


WR-90 十字交叉式波导耦合器，40 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz   PEWCP1061

WR-90

8.2 - 12.4

十字交叉式

40 dB

10 dB

1.05:1

0.1 dB

CPR-90G
  • 说明WR-90 十字交叉式波导耦合器，40 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • WR-90 十字交叉式波导耦合器，40 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHzWR-90 十字交叉式波导耦合器，40 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，40 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，40 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz


WR-90 十字交叉式波导耦合器，50 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz   PEWCP1062

WR-90

8.2 - 12.4

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

CPR-90G
  • 说明WR-90 十字交叉式波导耦合器，50 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • WR-90 十字交叉式波导耦合器，50 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHzWR-90 十字交叉式波导耦合器，50 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，50 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz
  • 说明WR-90 十字交叉式波导耦合器，50 dB，CPR-90G槽面法兰，8.2 GHz~12.4 GHz


WR-112 十字交叉式波导耦合器，20 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz   PEWCP1063

WR-112

7.05 - 10

十字交叉式

20 dB

45 dB

1.05:1

0.1 dB

UG-51/U方盖
  • 说明WR-112 十字交叉式波导耦合器，20 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • WR-112 十字交叉式波导耦合器，20 dB，UG-51/U方盖法兰，7.05 GHz~10 GHzWR-112 十字交叉式波导耦合器，20 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，20 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，20 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz

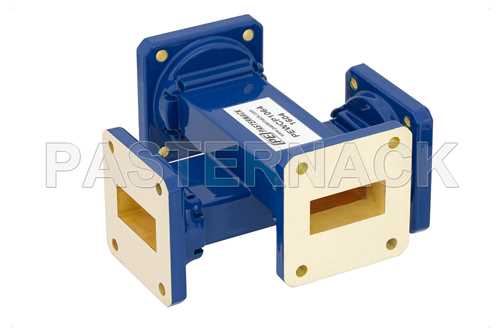

WR-112 十字交叉式波导耦合器，30 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz   PEWCP1064

WR-112

7.05 - 10

十字交叉式

30 dB

25 dB

1.05:1

0.1 dB

UG-51/U方盖
  • 说明WR-112 十字交叉式波导耦合器，30 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • WR-112 十字交叉式波导耦合器，30 dB，UG-51/U方盖法兰，7.05 GHz~10 GHzWR-112 十字交叉式波导耦合器，30 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，30 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，30 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz


WR-112 十字交叉式波导耦合器，40 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz   PEWCP1065

WR-112

7.05 - 10

十字交叉式

40 dB

20 dB

1.05:1

0.1 dB

UG-51/U方盖
  • 说明WR-112 十字交叉式波导耦合器，40 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • WR-112 十字交叉式波导耦合器，40 dB，UG-51/U方盖法兰，7.05 GHz~10 GHzWR-112 十字交叉式波导耦合器，40 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，40 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，40 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz


WR-112 十字交叉式波导耦合器，50 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz   PEWCP1066

WR-112

7.05 - 10

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

UG-51/U方盖
  • 说明WR-112 十字交叉式波导耦合器，50 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • WR-112 十字交叉式波导耦合器，50 dB，UG-51/U方盖法兰，7.05 GHz~10 GHzWR-112 十字交叉式波导耦合器，50 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，50 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，50 dB，UG-51/U方盖法兰，7.05 GHz~10 GHz


WR-112 十字交叉式波导耦合器，20 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz   PEWCP1067

WR-112

7.05 - 10

十字交叉式

20 dB

25 dB

1.05:1

0.1 dB

CPR-112G
  • 说明WR-112 十字交叉式波导耦合器，20 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • WR-112 十字交叉式波导耦合器，20 dB，CPR-112G槽面法兰，7.05 GHz~10 GHzWR-112 十字交叉式波导耦合器，20 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，20 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，20 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz


WR-112 十字交叉式波导耦合器，30 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz   PEWCP1068

WR-112

7.05 - 10

十字交叉式

30 dB

25 dB

1.05:1

0.1 dB

CPR-112G
  • 说明WR-112 十字交叉式波导耦合器，30 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • WR-112 十字交叉式波导耦合器，30 dB，CPR-112G槽面法兰，7.05 GHz~10 GHzWR-112 十字交叉式波导耦合器，30 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，30 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，30 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz


WR-112 十字交叉式波导耦合器，40 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz   PEWCP1069

WR-112

7.05 - 10

十字交叉式

40 dB

20 dB

1.05:1

0.1 dB

CPR-112G
  • 说明WR-112 十字交叉式波导耦合器，40 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • WR-112 十字交叉式波导耦合器，40 dB，CPR-112G槽面法兰，7.05 GHz~10 GHzWR-112 十字交叉式波导耦合器，40 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，40 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，40 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz


WR-112 十字交叉式波导耦合器，50 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz   PEWCP1070

WR-112

7.05 - 10

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

CPR-112G
  • 说明WR-112 十字交叉式波导耦合器，50 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • WR-112 十字交叉式波导耦合器，50 dB，CPR-112G槽面法兰，7.05 GHz~10 GHzWR-112 十字交叉式波导耦合器，50 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，50 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz
  • 说明WR-112 十字交叉式波导耦合器，50 dB，CPR-112G槽面法兰，7.05 GHz~10 GHz


WR-137 十字交叉式波导耦合器，20 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz   PEWCP1071

WR-137

5.85 - 8.2

十字交叉式

20 dB

25 dB

1.05:1

0.1 dB

UG-344/U圆盖
  • 说明WR-137 十字交叉式波导耦合器，20 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • WR-137 十字交叉式波导耦合器，20 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHzWR-137 十字交叉式波导耦合器，20 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，20 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，20 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz

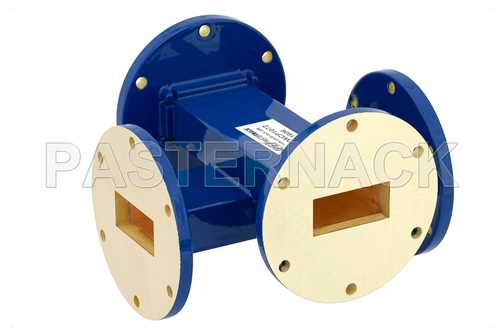

WR-137 十字交叉式波导耦合器，30 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz   PEWCP1072

WR-137

5.85 - 8.2

十字交叉式

30 dB

20 dB

1.05:1

0.1 dB

UG-344/U圆盖
  • 说明WR-137 十字交叉式波导耦合器，30 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • WR-137 十字交叉式波导耦合器，30 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHzWR-137 十字交叉式波导耦合器，30 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，30 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，30 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz

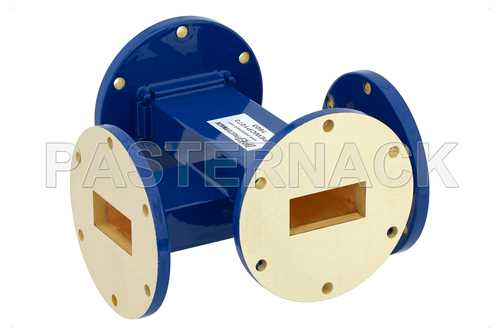

WR-137 十字交叉式波导耦合器，40 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz   PEWCP1073

WR-137

5.85 - 8.2

十字交叉式

40 dB

20 dB

1.05:1

0.1 dB

UG-344/U圆盖
  • 说明WR-137 十字交叉式波导耦合器，40 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • WR-137 十字交叉式波导耦合器，40 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHzWR-137 十字交叉式波导耦合器，40 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，40 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，40 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz

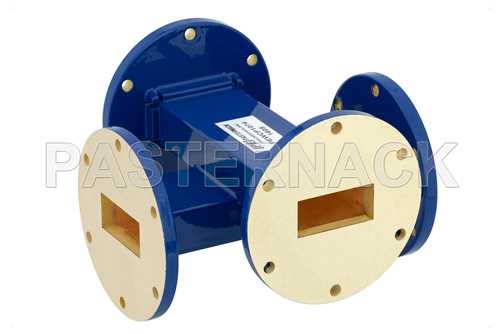

WR-137 十字交叉式波导耦合器，50 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz   PEWCP1074

WR-137

5.85 - 8.2

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

UG-344/U圆盖
  • 说明WR-137 十字交叉式波导耦合器，50 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • WR-137 十字交叉式波导耦合器，50 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHzWR-137 十字交叉式波导耦合器，50 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，50 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，50 dB，UG-344/U圆盖法兰，5.85 GHz~8.2 GHz

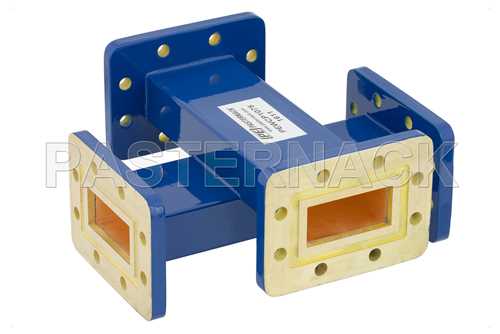

WR-137 十字交叉式波导耦合器，20 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz   PEWCP1075

WR-137

5.85 - 8.2

十字交叉式

20 dB

20 dB

1.05:1

0.1 dB

CPR-137G
  • 说明WR-137 十字交叉式波导耦合器，20 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • WR-137 十字交叉式波导耦合器，20 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHzWR-137 十字交叉式波导耦合器，20 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，20 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，20 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz

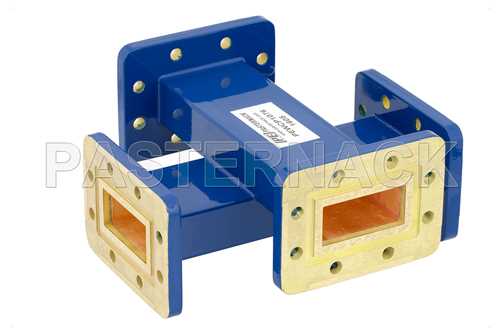

WR-137 十字交叉式波导耦合器，30 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz   PEWCP1076

WR-137

5.85 - 8.2

十字交叉式

30 dB

20 dB

1.05:1

0.1 dB

CPR-137G
  • 说明WR-137 十字交叉式波导耦合器，30 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • WR-137 十字交叉式波导耦合器，30 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHzWR-137 十字交叉式波导耦合器，30 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，30 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，30 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz

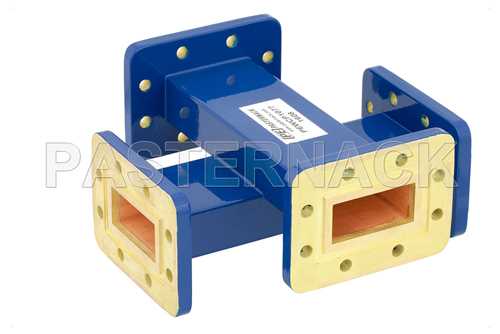

WR-137 十字交叉式波导耦合器，40 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz   PEWCP1077

WR-137

5.85 - 8.2

十字交叉式

40 dB

20 dB

1.05:1

0.1 dB

CPR-137G
  • 说明WR-137 十字交叉式波导耦合器，40 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • WR-137 十字交叉式波导耦合器，40 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHzWR-137 十字交叉式波导耦合器，40 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，40 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，40 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz


WR-137 十字交叉式波导耦合器，50 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz   PEWCP1078

WR-137

5.85 - 8.2

十字交叉式

50 dB

10 dB

1.05:1

0.1 dB

CPR-137G
  • 说明WR-137 十字交叉式波导耦合器，50 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • WR-137 十字交叉式波导耦合器，50 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHzWR-137 十字交叉式波导耦合器，50 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，50 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz
  • 说明WR-137 十字交叉式波导耦合器，50 dB，CPR-137G槽面法兰，5.85 GHz~8.2 GHz


5.85 GHz至33 GHz波导定向耦合器

Pasternack波导定向耦合器产品的频率范围为5.85 GHz到33 GHz。波导定向耦合器元件由于具有出色的性能一致性而被广泛部署于卫星和军事通信、电信、雷达、高效射频/微波传输和试验台等应用。该波导耦合器型号系列提供10dB、20dB、30dB、40dB和50dB耦合值，十字交叉式或一字宽边式设计可供订购。这种特殊的波导耦合器产品系列由涂装铜合金制成，可配UG型或CPR型法兰。这些波导产品还具有1.05:1的最大电压驻波比。与超过40,000种射频、微波和毫米波Pasternack元件一样，这些波导定向耦合器均有现货。波导耦合器定向系列可当天购买当天发货。

如果您想获得Pasternack产品的完整清单，请点击此处

联系我们

地址：苏州工业园区春浦路68号一期6号楼

电话：400 928 5100

0512-6280 6638

电邮：sales@pasternack.cn



©苏州英飞畅贸易有限公司

©Infinite Electronics (Suzhou) Commercial Co., Ltd.

©Pasternack Enterprises, Inc. 1999-2020

www.pasternack.cn
