双向放大器Bi-Directional Amplifiers

双向放大器

  • 提供6种双向放大器型号，包括常用VHF/UHF、L、S、C频段
  • 部分设计采用了高效的氮化镓（GaN）半导体工艺
  • 发射（Tx）输出饱和功率水平范围为8-20瓦，提高了数据链路和发射器的性能
  • 该系列的设计可提供灵敏的接收器性能，噪声系数为2.5 dB
  • 这些型号具有手动或自动感应发射/接收（T/R）控制，快速切换时间达到1~2 μsec
  • 这些坚固耐用的军用级设计，采用紧凑的环境密封封装，SMA连接
一件起发,当天发货！
零件编号和其他视图 频段 (MHz) 发射增益 (dB) 发射输出饱和功率（瓦） 开关速度（µsec） 接收增益（dB） 接收噪声系数（dB） 接收 P1dB（dBm） 发射/接收控制 直流电源（V/mA）

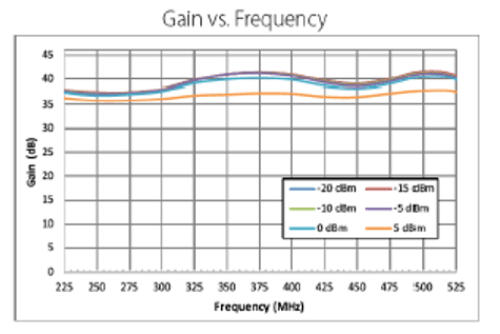

高功率双向放大器，VHF/UHF，225 MHz~512 MHz，饱和功率 16W，效率35%，切换时间8 µsec，发射增益36 dB，手动发射/接收控制，SMA
说明 高功率双向放大器，VHF/UHF，225 MHz~512 MHz，饱和功率 16W，效率35%，切换时间8 µsec，发射增益36 dB，手动发射/接收控制，SMA 说明 高功率双向放大器，VHF/UHF，225 MHz~512 MHz，饱和功率 16W，效率35%，切换时间8 µsec，发射增益36 dB，手动发射/接收控制，SMA

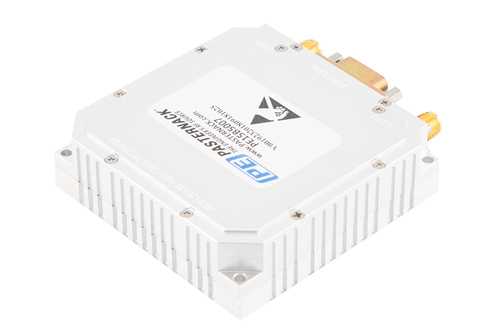

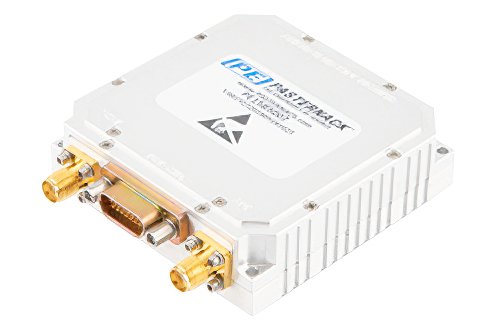

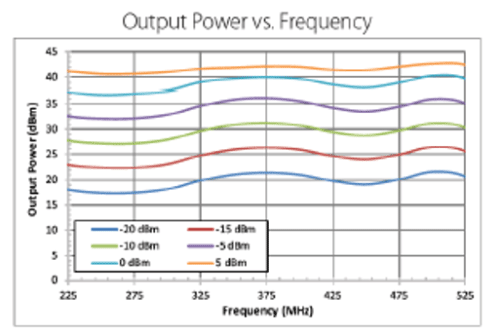

PE15B5007
说明 高功率双向放大器，VHF/UHF，225 MHz~512 MHz，饱和功率 16W，效率35%，切换时间8 µsec，发射增益36 dB，手动发射/接收控制，SMA 说明 高功率双向放大器，VHF/UHF，225 MHz~512 MHz，饱和功率 16W，效率35%，切换时间8 µsec，发射增益36 dB，手动发射/接收控制，SMA
0.225至0.512 36 16 8 15 2.5 3 手动 28/1600

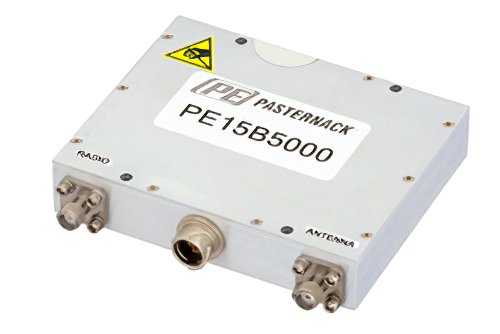

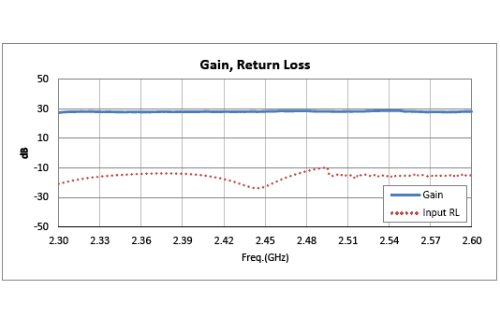

高功率双向放大器，S频段，2.4 GHz~2.5 GHz，饱和功率 20W，切换时间1 µsec，发射增益20 dB，手动发射/接收控制，SMA
说明高功率双向放大器，S频段，2.4 GHz~2.5 GHz，饱和功率 20W，切换时间1 µsec，发射增益20 dB，手动发射/接收控制，SMA 说明高功率双向放大器，S频段，2.4 GHz~2.5 GHz，饱和功率 20W，切换时间1 µsec，发射增益20 dB，手动发射/接收控制，SMA
PE15B5000
说明高功率双向放大器，S频段，2.4 GHz~2.5 GHz，饱和功率 20W，切换时间1 µsec，发射增益20 dB，手动发射/接收控制，SMA 说明高功率双向放大器，S频段，2.4 GHz~2.5 GHz，饱和功率 20W，切换时间1 µsec，发射增益20 dB，手动发射/接收控制，SMA
2.4至2.5 20 20 1 11 2.5 0 手动 28/2400

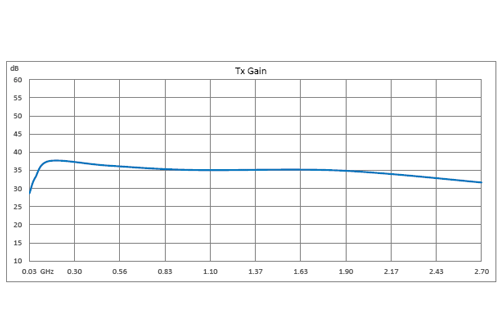

氮化镓（GaN）高功率双向放大器，30 MHz~2.7 GHz，饱和功率 8W，切换时间1 µsec，发射增益36 dB，手动发射/接收控制，SMA
说明氮化镓（GaN）高功率双向放大器，30 MHz~2.7 GHz，饱和功率 8W，切换时间1 µsec，发射增益36 dB，手动发射/接收控制，SMA 说明氮化镓（GaN）高功率双向放大器，30 MHz~2.7 GHz，饱和功率 8W，切换时间1 µsec，发射增益36 dB，手动发射/接收控制，SMA

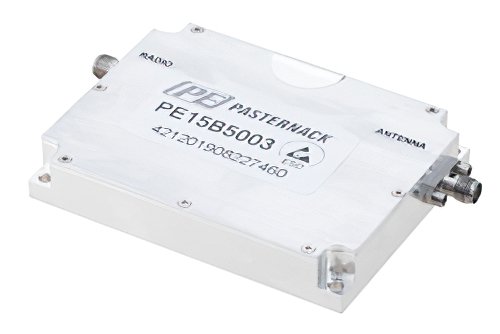

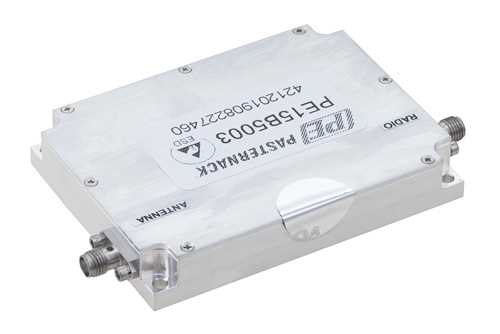

PE15B5003
说明氮化镓（GaN）高功率双向放大器，30 MHz~2.7 GHz，饱和功率 8W，切换时间1 µsec，发射增益36 dB，手动发射/接收控制，SMA 说明氮化镓（GaN）高功率双向放大器，30 MHz~2.7 GHz，饱和功率 8W，切换时间1 µsec，发射增益36 dB，手动发射/接收控制，SMA
0.03至2.7 36 8 1 30 2 15 手动 30/1400

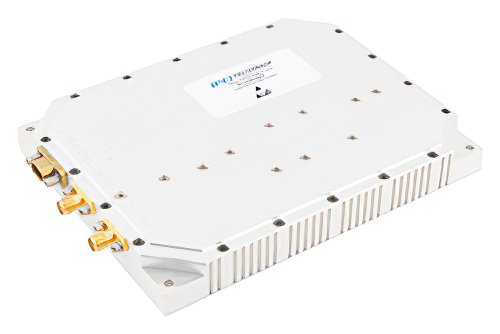

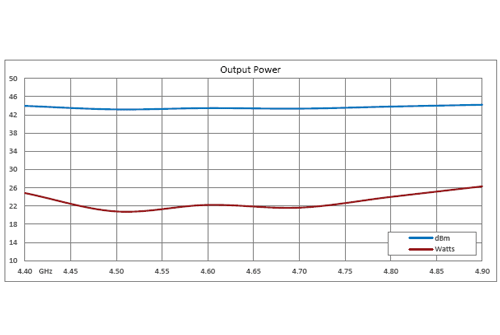

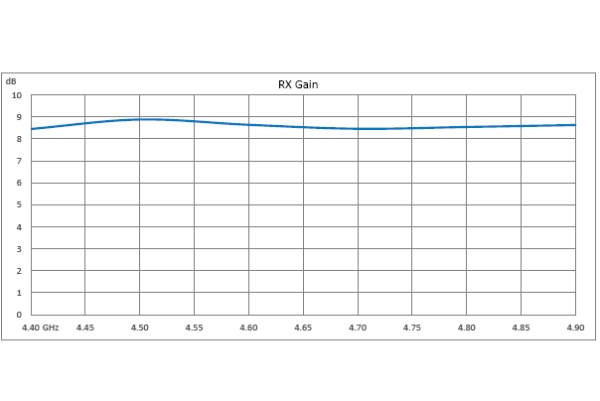

氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~4.9 GHz，饱和功率 15W，效率35%，切换时间2 µsec，发射增益45 dB，手动发射/接收控制，SMA
说明氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~4.9 GHz，饱和功率 15W，效率35%，切换时间2 µsec，发射增益45 dB，手动发射/接收控制，SMA 说明氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~4.9 GHz，饱和功率 15W，效率35%，切换时间2 µsec，发射增益45 dB，手动发射/接收控制，SMA

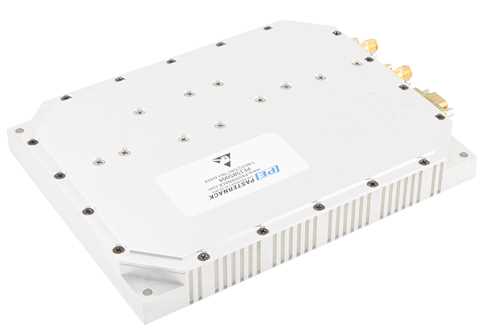

PE15B5004
说明氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~4.9 GHz，饱和功率 15W，效率35%，切换时间2 µsec，发射增益45 dB，手动发射/接收控制，SMA 说明氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~4.9 GHz，饱和功率 15W，效率35%，切换时间2 µsec，发射增益45 dB，手动发射/接收控制，SMA
4.4至4.9 45 15 2 10 3.5 18 手动 28/4600

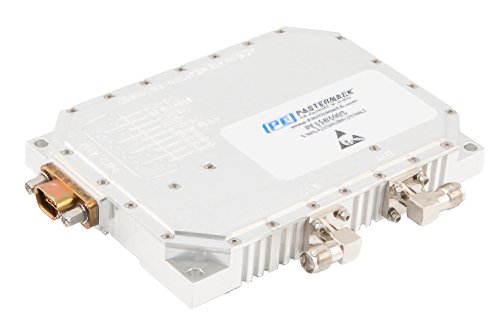

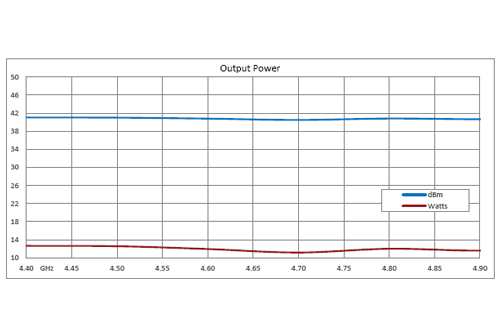

氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~5.1 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益10 dB，手动发射/接收控制，SMA
说明氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~5.1 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益10 dB，手动发射/接收控制，SMA 说明氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~5.1 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益10 dB，手动发射/接收控制，SMA

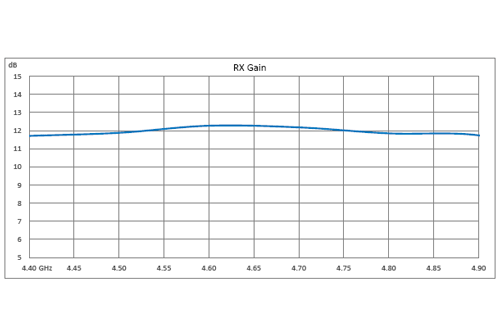

PE15B5005
说明氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~5.1 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益10 dB，手动发射/接收控制，SMA 说明氮化镓（GaN）高功率双向放大器，C频段，4.4 GHz~5.1 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益10 dB，手动发射/接收控制，SMA
4.4至5.1 10 10 2 10 3 18 手动 28/1750

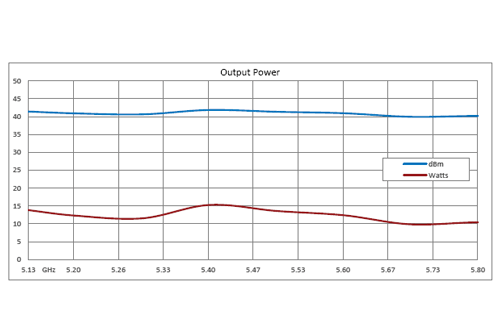

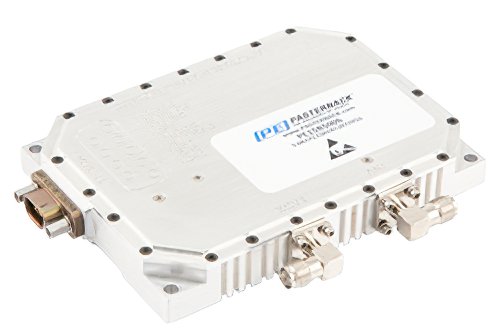

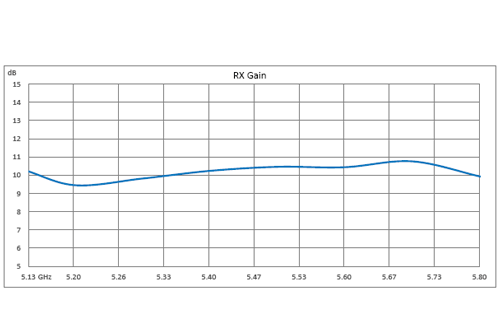

氮化镓（GaN）高功率双向放大器，C频段，5.125 GHz~5.875 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益43 dB，自动感应SMA
说明氮化镓（GaN）高功率双向放大器，C频段，5.125 GHz~5.875 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益43 dB，自动感应SMA 说明氮化镓（GaN）高功率双向放大器，C频段，5.125 GHz~5.875 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益43 dB，自动感应SMA

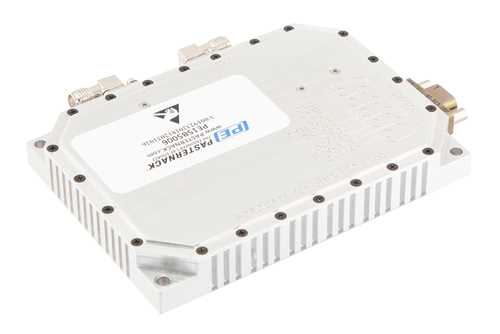

PE15B5006
说明氮化镓（GaN）高功率双向放大器，C频段，5.125 GHz~5.875 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益43 dB，自动感应SMA 说明氮化镓（GaN）高功率双向放大器，C频段，5.125 GHz~5.875 GHz，饱和功率 10W，效率20%，切换时间2 µs，发射增益43 dB，自动感应SMA
5.125至5.875 43 10 2 10 3 18 自动感应 28/2500

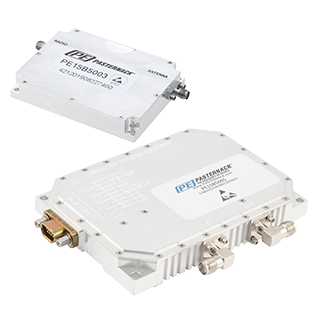

Pasternack双向放大器

Pasternack在其现有的双向放大器产品组合基础上增加了4种新型号。目前共有6种不同型号。 该产品组合涵盖频率范围广泛，包括常用的VHF/UHF、L、S、C频段和0.225 MHz~5.875 MHz宽带频率。该系列双向放大器可用于发射高质量信号，同时利用先进的低噪声放大器放大接收信号，以产生尽可能高的数据速率。这些坚固耐用的军用级设计采用紧凑的环境密封SMA连接封装，并具有用于直流和控制功能的快速连接或D-SUB连接器。

这些双向放大器一件起发,当天发货！
