• 输入保护型 LNA，无损坏，CW 高达 30 dBm
  • 增强模式 GaAs pHEMT 半导体工艺
  • 低噪声系数水平范围为 0.8 到 1.6 dB（典型值）
  • 12 种型号覆盖范围广，频率范围为 10 MHz 到 3.5 GHz
  • 模块具有高增益、低电压驻波比和绝对稳定性
  • 组件包括集成 PIN 二极管限幅器和电压调节电路
  • 紧凑封装外形，使用 SMA 母头连接器
  • 工作温度范围为 40℃ 到 +75℃



一件起发,当天发货！

▼ 点击以下链接获取更多详细信息

输入保护型低噪声放大器


零件编号

及更多

视图

频
段
(GHz)

最大

输入功率

(CW) (dBm)

小信号

增益(dB)

(典型值)

噪声

系数 (dB)

(典型值)

输出

P1dB (dBm)

(典型值)

输出

IP3 (dBm)

(典型值)

直流电源

(V/mA)

(典型值)

连接器

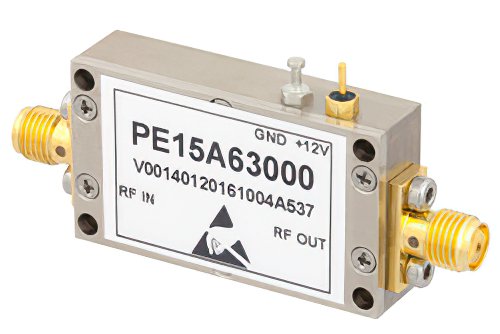

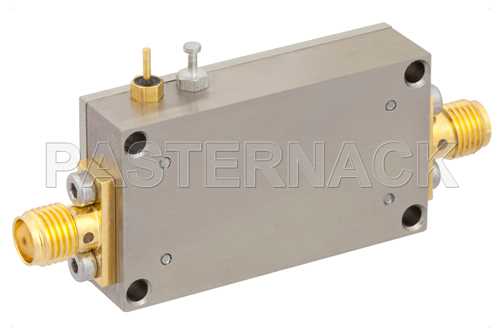

低噪声放大器，增益 40 dB，IP3 32 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA   PE15A63000

0.01至1

+30

30

1

17

32

12/120

SMA
  • 说明低噪声放大器，增益 40 dB，IP3 32 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA
  • 说明低噪声放大器，增益 40 dB，IP3 32 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA
  • 说明低噪声放大器，增益 40 dB，IP3 32 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA
  • 说明低噪声放大器，增益 40 dB，IP3 32 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA

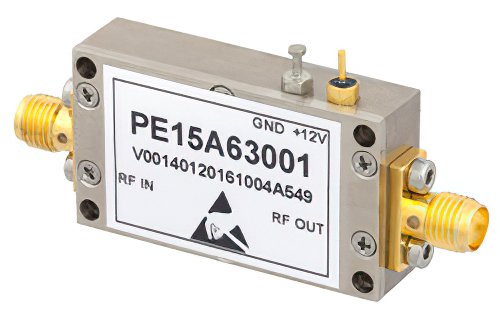

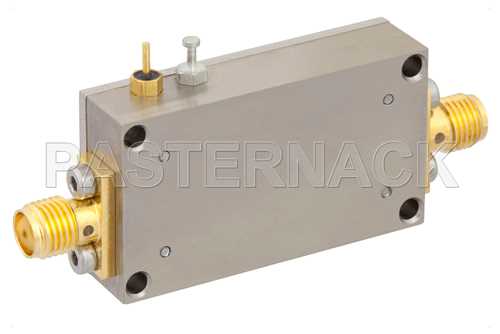

输入保护型低噪声放大器，增益 40 dB，IP3 31.5 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA   PE15A63001

0.01至1

+30

40

1

17

31.5

12/110

SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，IP3 31.5 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，IP3 31.5 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，IP3 31.5 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，IP3 31.5 dBm，NF 1.5 dB，P1dB 17 dBm，10 MHz ~ 1,000 MHz，SMA

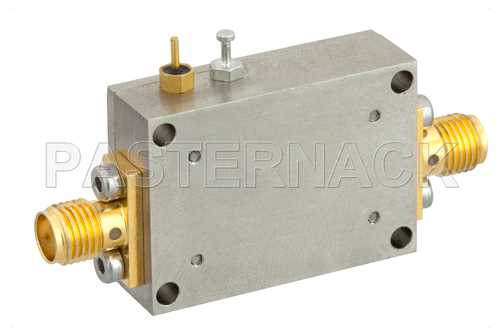

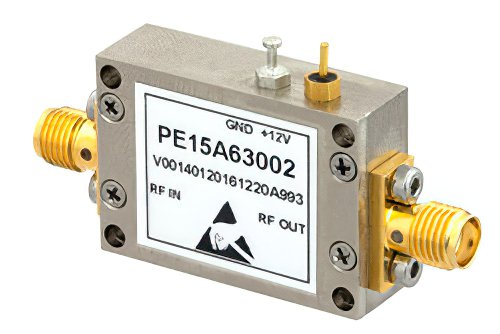

输入保护型低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 22 dBm，30 MHz ~ 1.5 GHz，增益 25 dB，SMA   PE15A63002

0.03至1.5

+30

25

1.6

22

39

12/150

SMA
  • 说明输入保护型低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 22 dBm，30 MHz ~ 1.5 GHz，增益 25 dB，SMA
  • 说明输入保护型低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 22 dBm，30 MHz ~ 1.5 GHz，增益 25 dB，SMA
  • 说明输入保护型低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 22 dBm，30 MHz ~ 1.5 GHz，增益 25 dB，SMA
  • 说明输入保护型低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 22 dBm，30 MHz ~ 1.5 GHz，增益 25 dB，SMA

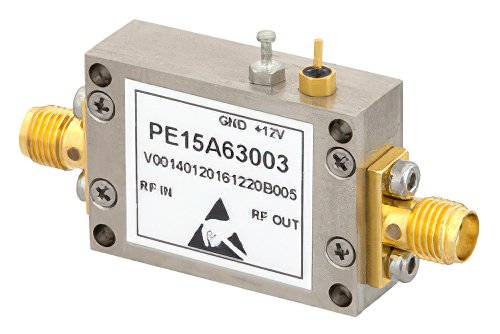

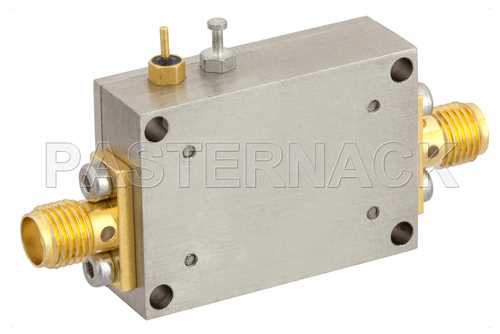

低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 23 dBm，30 MHz ~ 1.5 GHz，增益 29 dB，SMA   PE15A63003

0.03至1.5

+30

29

1.6

23

39

12/160

SMA
  • 说明低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 23 dBm，30 MHz ~ 1.5 GHz，增益 29 dB，SMA
  • 说明低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 23 dBm，30 MHz ~ 1.5 GHz，增益 29 dB，SMA
  • 说明低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 23 dBm，30 MHz ~ 1.5 GHz，增益 29 dB，SMA
  • 说明低噪声放大器，IP3 39 dBm，NF 1.6 dB，P1dB 23 dBm，30 MHz ~ 1.5 GHz，增益 29 dB，SMA

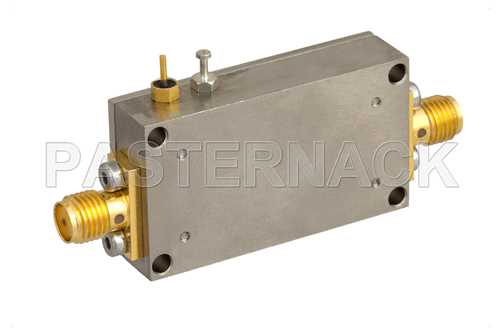

输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，增益 30 dB，SMA   PE15A63004

0.9至1.2

+30

30

1.2

10

- - -

12/100

SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，增益 30 dB，SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，增益 30 dB，SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，增益 30 dB，SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，增益 30 dB，SMA

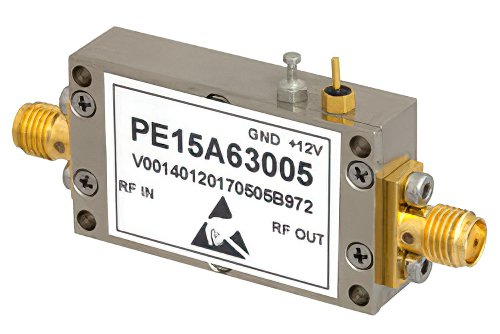

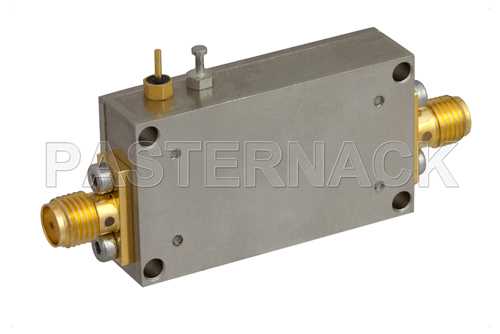

输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，SMA   PE15A63005

0.9至1.2

+30

40

1.2

10

- - -

12/100

SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，900 MHz ~ 1.2 GHz，SMA

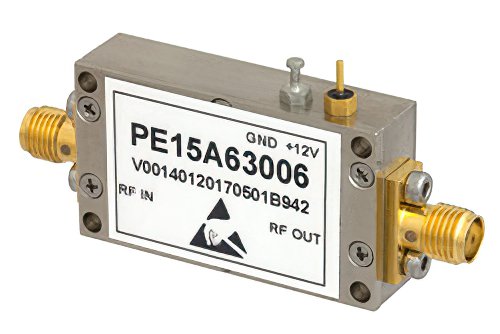

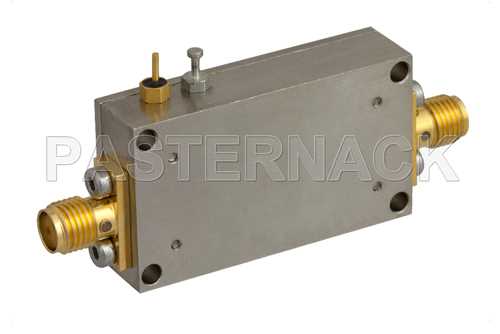

输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，1 GHz ~ 1.4 GHz，增益 30 dB，SMA   PE15A63006

1至1.4

+30

30

1.2

10

- - -

12/110

SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，1 GHz ~ 1.4 GHz，增益 30 dB，SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，1 GHz ~ 1.4 GHz，增益 30 dB，SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，1 GHz ~ 1.4 GHz，增益 30 dB，SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，1 GHz ~ 1.4 GHz，增益 30 dB，SMA

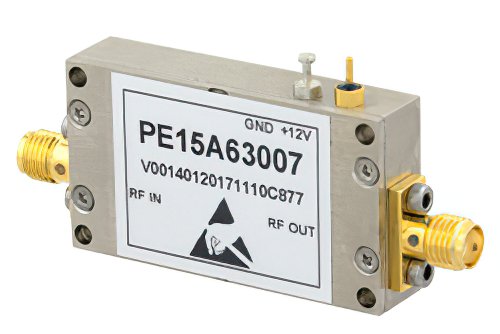

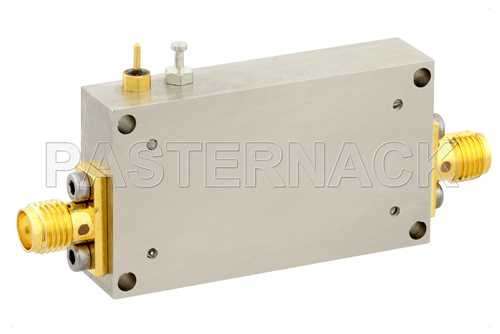

低噪声放大器，NF 0.85 dB，P1dB 12 dBm，2 GHz ~ 2.6 GHz，增益 30 dB，SMA   PE15A63007

2至2.6

+30

30

0.85

12

- - -

12/110

SMA
  • 说明低噪声放大器，NF 0.85 dB，P1dB 12 dBm，2 GHz ~ 2.6 GHz，增益 30 dB，SMA
  • 说明低噪声放大器，NF 0.85 dB，P1dB 12 dBm，2 GHz ~ 2.6 GHz，增益 30 dB，SMA
  • 说明低噪声放大器，NF 0.85 dB，P1dB 12 dBm，2 GHz ~ 2.6 GHz，增益 30 dB，SMA
  • 说明低噪声放大器，NF 0.85 dB，P1dB 12 dBm，2 GHz ~ 2.6 GHz，增益 30 dB，SMA

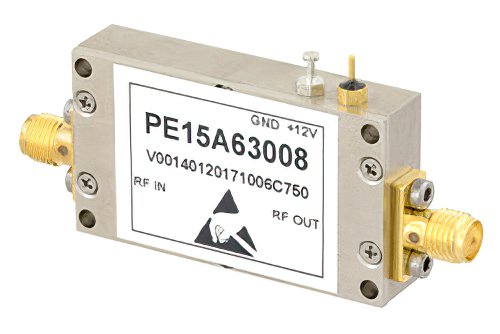

输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，增益 30 dB，SMA   PE15A63008

2.6至3.1

+30

30

1.2

13

- - -

12/110

SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，增益 30 dB，SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，增益 30 dB，SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，增益 30 dB，SMA
  • 说明输入保护型低噪声放大器，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，增益 30 dB，SMA

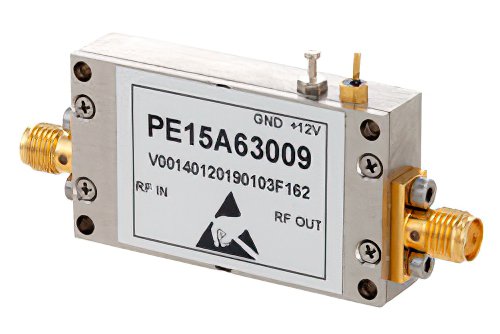

输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，SMA   PE15A63009

2.6至3.1

+30

40

1.2

10

- - -

12/120

SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，SMA
  • 说明输入保护型低噪声放大器，增益 40 dB，NF 1.2 dB，P1dB 10 dBm，2.6 GHz ~ 3.1 GHz，SMA

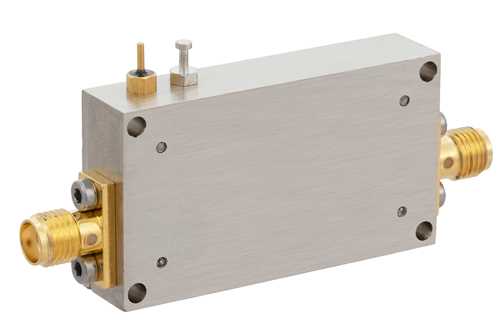

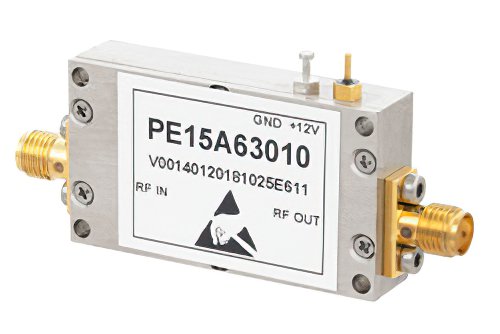

低噪声放大器，IP3 20 dBm，NF 0.8 dB，P1dB 8 dBm，3.1 GHz ~ 3.5 GHz，增益 28 dB，SMA   PE15A63010

3.1至3.5

+30

28

0.8

8

20

12/45

SMA
  • 说明低噪声放大器，IP3 20 dBm，NF 0.8 dB，P1dB 8 dBm，3.1 GHz ~ 3.5 GHz，增益 28 dB，SMA
  • 说明低噪声放大器，IP3 20 dBm，NF 0.8 dB，P1dB 8 dBm，3.1 GHz ~ 3.5 GHz，增益 28 dB，SMA
  • 说明低噪声放大器，IP3 20 dBm，NF 0.8 dB，P1dB 8 dBm，3.1 GHz ~ 3.5 GHz，增益 28 dB，SMA
  • 说明低噪声放大器，IP3 20 dBm，NF 0.8 dB，P1dB 8 dBm，3.1 GHz ~ 3.5 GHz，增益 28 dB，SMA

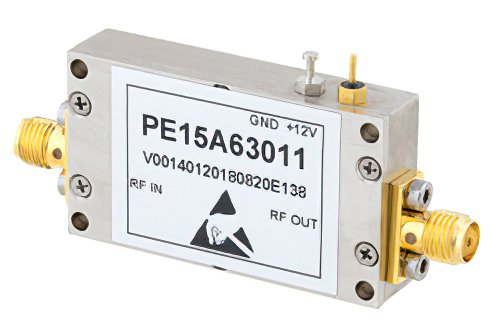

输入保护型低噪声放大器，NF 0.85 dB，P1dB 13 dBm，3.1 GHz ~ 3.5 GHz，增益 35 dB，SMA   PE15A63011

3.1至3.5

+30

35

0.85

13

- - -

12/100

SMA
  • 说明输入保护型低噪声放大器，NF 0.85 dB，P1dB 13 dBm，3.1 GHz ~ 3.5 GHz，增益 35 dB，SMA
  • 说明输入保护型低噪声放大器，NF 0.85 dB，P1dB 13 dBm，3.1 GHz ~ 3.5 GHz，增益 35 dB，SMA
  • 说明输入保护型低噪声放大器，NF 0.85 dB，P1dB 13 dBm，3.1 GHz ~ 3.5 GHz，增益 35 dB，SMA
  • 说明输入保护型低噪声放大器，NF 0.85 dB，P1dB 13 dBm，3.1 GHz ~ 3.5 GHz，增益 35 dB，SMA

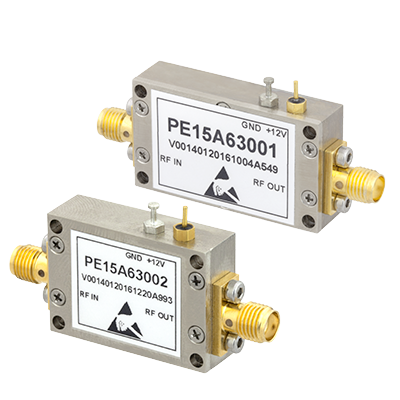

输入保护型低噪声放大器

Pasternack 输入保护型低噪声放大器提供低至 0.8 dB 的噪声系数水平，可以处理高达CW 1 瓦 的射频输入功率水平，而不会造成任何损害。这些输入保护型低噪声放大器 (LNA) 是雷达系统、电子战应用、军事/微波无线电、无线和卫星通信方面的理想之选。

Pasternack 低噪声放大器（ LNA） 型号覆盖了从 10 MHz 到 3.5 GHz 的广泛频段，标准低噪声系数水平为 0.8 到 1.6 dB，增强模式 GaAs pHEMT 半导体工艺提供卓越技术性能。

这些低噪声放大器的性能规格还包括从 25 到 40 dB 的高小信号增益和从 1.3:1 到 1.5:1 的低电压驻波比水平。这些输入保护型射频放大器在 -40°C 到 +75°C 的温度范围内工作，标准偏置电压为 +12V（典型值）。

这些低噪声放大器（LNA）组件紧凑， 使用 50 欧姆的 SMA 母头连接器，集成的 PIN 二极管限幅器和电压调节电路。所有型号均为 EAR99 出口分类，并有现货，可立即发货，无最低订购数量。
